| Type de produit | Lampe de projecteur de remplacement avec filtre à air |
| Marque | Sony |
| Modèle | LMP-H400 |
| Dimensions (L × H × P) | 285,6 mm × 142,1 mm × 141,1 mm |
| Poids | 2,9 kg (6 lb 6 oz) |
| Type de lampe | Lampe au xénon haute pression |
| Accessoires fournis | Mode d'emploi (1), Filtre à air (1) |
| Compatibilité | Projecteurs Sony compatibles (vérifier le manuel du projecteur) |
| Remplacement de la lampe | Nécessite un tournevis cruciforme avec tige ≥ 130 mm |
| Remplacement du filtre à air | Doit être remplacé en même temps que la lampe |
| Sécurité | Laisser refroidir au moins 1 heure avant remplacement ; dépressuriser le gaz avant démontage |
| Instructions d'installation | Détaillées dans le manuel ; suivre les étapes de dépressurisation et fixation |
| Entretien | Essuyer les empreintes sur l'objectif avec un chiffon doux |
FOIRE AUX QUESTIONS - LMP-H400 SONY
Questions des utilisateurs sur LMP-H400 SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Accessoire de projecteur au format PDF gratuitement ! Retrouvez votre notice LMP-H400 - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LMP-H400 de la marque SONY.
MODE D'EMPLOI LMP-H400 SONY
Lampe de projecteur ...... 2
À propos de la lampe de projecteur .... 2
Remplacement de la lampe de projecteur .... 2
Spécifications 5
Filtre à air 5
À propos du filtre à air ...... 5
Remplacement du filtre à air ..... 5
Lampe de projecteur
À propos de la lampe de projecteur
La lampe de projecteur LMP-H400 est conçue pour l'utilisation avec le projecteur Sony.
Il faut s'assurer que cette lampe est conçue pour le projecteur utilisé, en consultant le mode d'emploi qui accompagne le projecteur.
Un filtre à air est aussi fourni avec la lampe de projecteur LMP-H400. Lorsque l'on remplace la lampe, il est également temps de remplacer le filtre à air.
Il faut toujours remplacer le filtre à air par un neuf lorsque l'on remplace la lampe.
Pour plus d'informations sur la façon de remplacer le filtre, voir « Filtre à air » à la page 5.
Mise en garde
- La lampe demeure chaude après la mise hors tension du projecteur. Il y a risque de blessure aux doigts si l'on touche alors la lampe. Pour remplacer la lampe, mettre le projecteur hors tension puis débrancher le cordon d'alimentation. Laisser la lampe refroidir pendant au moins une heure.
- Ne pas toucher la surface de l'objectif. Si on l'a touché, essuyer les empreintes digitales avec un chiffon doux.
Remplacement de la lampe de projecteur
Les illustrations ci-dessous concernent le remplacement de la lampe alors que le projecteur est installé sur le plancher ou sur un bureau.
Prêter une attention spéciale au remplacement de la lampe lorsque le projecteur est installé au plafond.
1 Mettre le projecteur hors tension et débrancher le cordon d'alimentation.
2 Placer une couche de protection (chiffon) sous le projecteur.
Remarque
S'assurer que le projecteur est posé sur une surface stable.

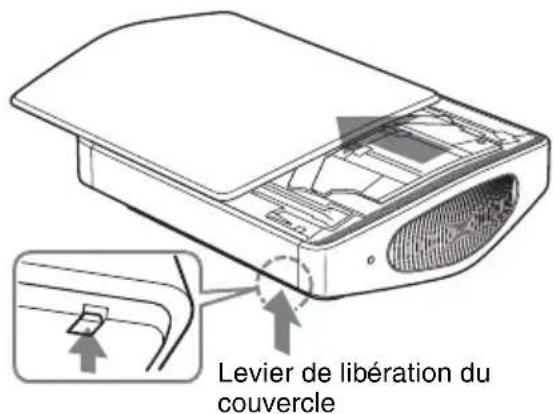

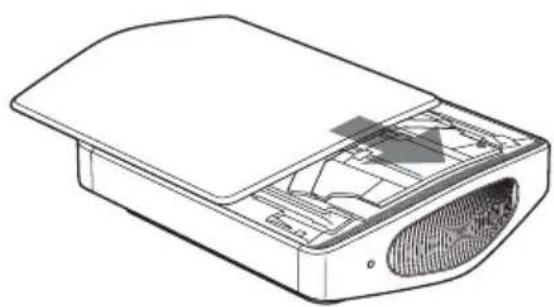

3 Tout en maintenant élevé le levier de libération du couvercle sur la droite, glisser le couvercle supérieur jusqu'à ce qu'il s'arrête.

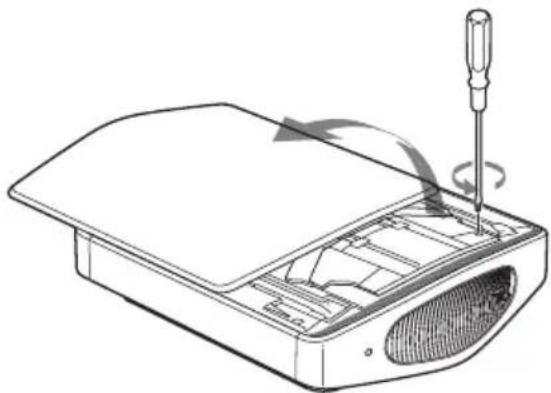

4 Desserrer la vis du couvercle de lampe avec un tournevis à pointe cruciforme, puis ouvrir le couvercle de lampe.
Il faut utiliser un tournevis à pointe cruciforme et avec une tige d'une longueur de 130 mm (5 ^1/8 pouces) ou plus pour remplacer la lampe du projecteur.
5 Retirer le capuchon de vanne (①), puis tourner la vanne de libération du gaz dans le sens des aiguilles d'une montre, à l'aide d'un tournevis à pointe cruciforme (②).
Tourner la vanne de libération du gaz dans le sens des aiguilles d'une montre jusqu'à ce qu'un sifflement soit audible. Une fois le sifflement arrêté, passer à l'étape suivante.
La lampe contient du xénon sous haute pression. Le xénon est un gaz inodore et inoffensif. La lampe risque toutefois d'exploser si vous l'échappez ou la heurtez sans avoir libéré le gaz. Il y a risque de blessure.

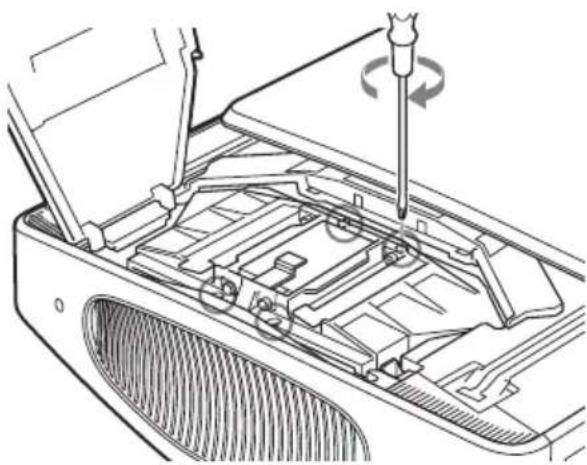

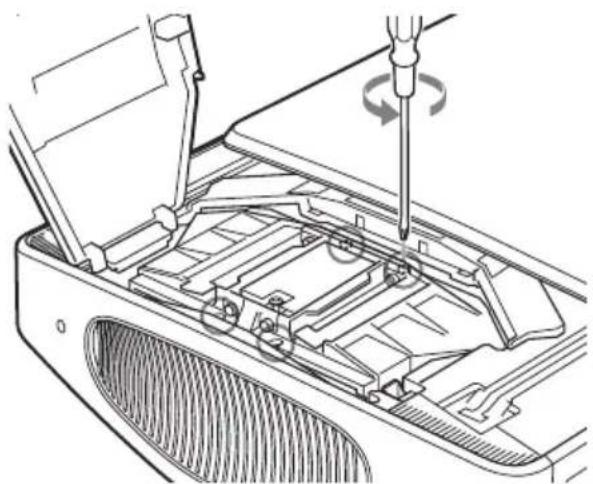

6 Desserrer les quatre vis de la lampe à l'aide d'un tournevis à pointe cruciforme.

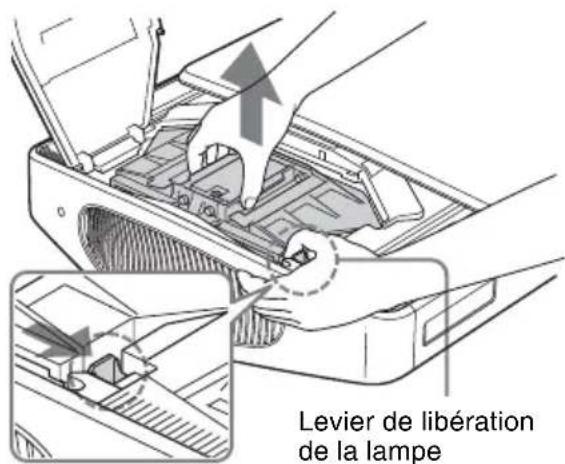

7 Tenir la lampe avec la main, puis, tout en poussant le levier de libération de la lampe dans le sens de la flèche (vers la droite), retirer la lampe en tirant bien droit.
Remarque
La lampe étant lourde (2,9 kg (6 lb 6 oz) environ), il faut la tenir fermement pour ne pas l'échapper. Il y a risque de blessure ou de panne du projecteur si la lampe est échappée.

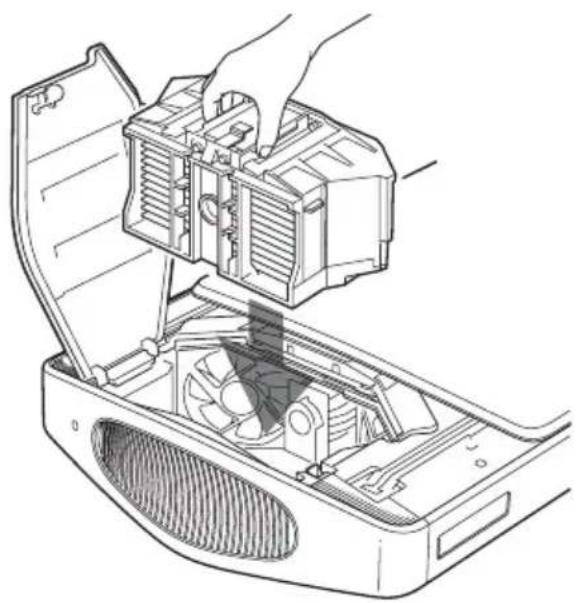

8 Insérer la lampe neuve bien droit et à fond, jusqu'à ce qu'elle se mette bien en place en émettant un léger bruit sec.
- La lampe étant lourde (2,9 kg (6 lb 6 oz) environ), il faut la tenir fermement pour l'insérer. Il y a risque de blessure si la lampe est échappée.
- Prendre garde de toucher le ventilateur ou le bloc optique à l'intérieur du projecteur.
- S'assurer que le levier de libération de la lampe est retourné sur sa position initiale. Sinon, le projecteur ne se mettra pas sous tension.
9 Serrer les quatre vis desserrées à l'étape 6 pour fixer la lampe au projecteur.

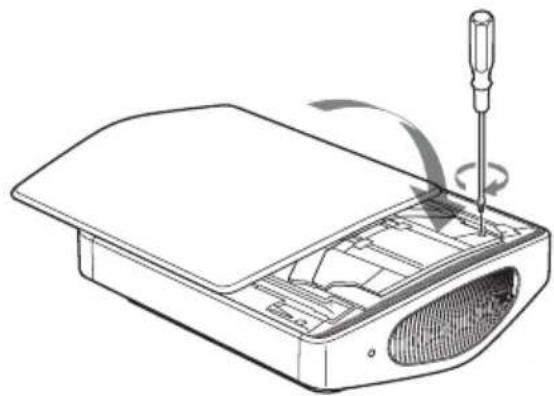

10 Serrer la vis desserrée à l'étape 4 pour fermer le couvercle de lampe.
11 Fermer le couvercle supérieur.
12Brancher le cordon d'alimentation et mettre le projecteur en mode de veille.
S'assurer que l'indicateur ON/STANDBY est allumé en rouge.
13En pointant la télécommande vers le projecteur, appuyer sur les boutons suivants sur la télécommande, dans l'ordre, pendant moins de cinq secondes chacun : RESET, ←, →, ENTER.
Mise en garde
Ne pas introduire les doigts dans la fente de remplacement de la lampe et veiller à ce qu'aucun liquide ou objet ne tombe à l'intérieur de la fente pour éviter tout risque d'électrocution ou d'incendie.
Remarques
- Le projecteur ne se mettra sous tension que si la lampe est bien mise en place.
- Le projecteur ne se mettra sous tension que si le couvercle supérieur et le couvercle de lampe sont bien fermés.
Spécifications
Dimensions 285,6 mm × 142,1 mm × 141,1 mm (11 ^1 /4 × 5 ^5 /8 × 5 ^5 /8 pouces) (l/h/p)
Poids 2,9 kg (6 lb 6 oz)
Accessoires fournis
Mode d'emploi (1)
Filtre à air
À propos du filtre à air
Il faut toujours remplacer immédiatement le filtre à air par un neuf lorsque l'on remplace la lampe.
Remplacement du filtre à air
Remarque
En retirant le filtre à air du projecteur, procéder prudemment pour éviter que de la poussière ou un objet quelconque ne pénètre dans le projecteur.
Les illustrations ci-dessous concernent le remplacement du filtre à air alors que le projecteur est installé sur le plancher ou sur un bureau.
Prêter une attention spéciale au remplacement du filtre à air lorsque le projecteur est installé au plafond.
1 Mettre le projecteur hors tension et débrancher le cordon d'alimentation.
2 Placer une couche de protection (chiffon) sous le projecteur et retourner le projecteur tête en bas.

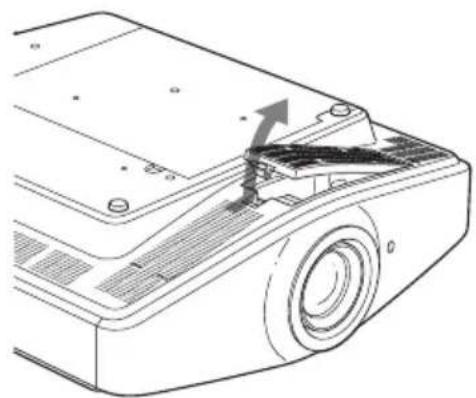

3 Retirer le support à filtre.
Si l'on a fixé le couvercle du filtre à air pour une installation du projecteur au plafond, retirer le couvercle du filtre avant de retirer le support à filtre.

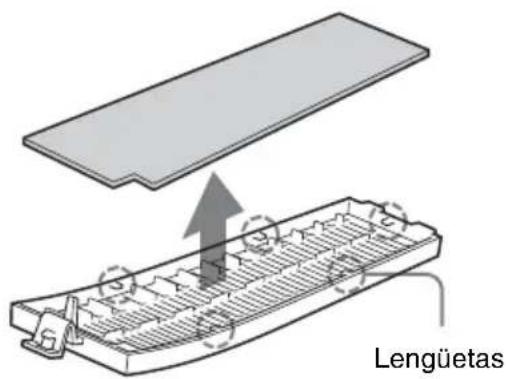

4 Retirer le filtre à air.

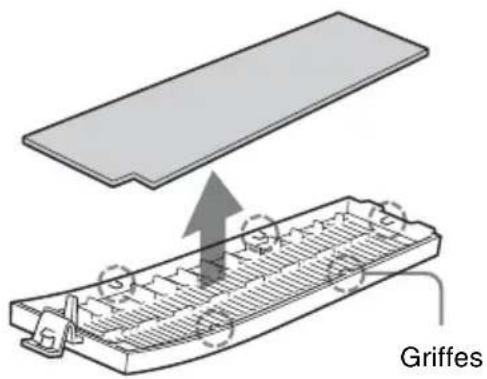

5 Fixer le nouveau filtre à air de sorte qu'il s'attache à chacune des griffes (en 5 emplacements) du support à filtre.
6 Fixer le support à filtre.
Remarque

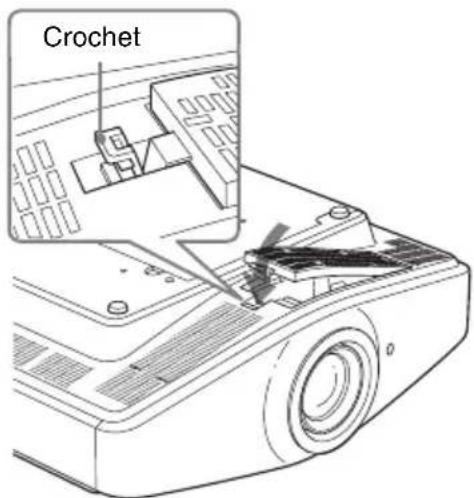

Monter solidement le support à filtre en appuyant sur le crochet jusqu'à ce qu'un déclic soit entendu. Le projecteur ne se mettra sous tension que si le support à filtre est bien fermé.
