| 製品タイプ | 交換用プロジェクターランプ（エアフィルター付き） |
| ブランド | ソニー |
| モデル | LMP-H400 |
| 寸法 (幅 × 高さ × 奥行き) | 285.6 mm × 142.1 mm × 141.1 mm |
| 重量 | 2.9 kg (6 lb 6 oz) |
| ランプタイプ | 高圧キセノンランプ |
| 付属品 | 取扱説明書 (1), エアフィルター (1) |
| 互換性 | 対応ソニープロジェクター（プロジェクターの取扱説明書を確認） |
| ランプ交換 | 先端が130mm以上のプラスドライバーが必要 |
| エアフィルター交換 | ランプと同時に交換する必要があります |
| 安全 | 交換前に少なくとも1時間冷却；分解前にガスを減圧 |
| 取付手順 | 取扱説明書に詳細；減圧と固定の手順に従う |
| メンテナンス | レンズの指紋を柔らかい布で拭く |
よくある質問 - LMP-H400 SONY
ユーザーの質問 LMP-H400 SONY
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード プロジェクターアクセサリー 無料でPDF形式で！マニュアルを見つける LMP-H400 - SONY 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 LMP-H400 ブランド SONY.
使用説明書 LMP-H400 SONY
よくあるお問い合わせ、窓口受付時間などはホームページをご活用ください。
http://www.sony.jp/support/
使い方相談窓口
| フリーダイヤル | 0120-333-020 |
| 携帯電話・PHS・一部のIP電話 | 050-3754-9577 |
修理相談窓口
| フリーダイヤル | 0120-222-330 |
| 携帯電話・PHS・一部のIP電話 | 050-3754-9599 |
| ※取扱説明書・リモコン等の購入相談はこちらへお問い合わせください。 | |
FAX(共通) 0120-333-389
左記番号へ接続後。
最初のガイダンスが
「999」＋「#」
を押してください。
直接、担当窓口\~
おつなぎします。
ソニー株式会社 〒108-0075 東京都港区港南1-7-1
取扱説明書 JP
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。
安全のために
ソニー製品は安全に充分配慮して設計されています。しかし、電気製品は、まちがった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
- 安全のための注意事項を守る。
- 破損したら使わずに、お買い上げ店またはソニーの相談窓口に修理を依頼する。
警告表示の意味
取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。
警告
この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。
注意
この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。
注意を促す記号
注意
火災
感電
高温
破裂
行為を禁止する記号
禁止
分解禁止
行為を指示する記号
スラグをコン
セントから抜く
目次
ランプについての安全上のご注意 .....4
プロジェクターランプ 6
プロジェクターランプについて ...6
ランプの交換のしかた 6
主な仕様 ......9
エアフィルター 10
エアフィルターについて……10
エアフィルターの交換の
しかた 10
ランプについての安全上のご注意
プロジェクターランプ LMP-H400は、キセノンランプです。キセノンランプには、次のような特性があります。
- 衝撃や、使用時間の経過による劣化などにより大きな音をともなって破裂したり、不点灯となって寿命が尽きることがあります。
- 個体差や使用条件によって、寿命にバラツキがあります。
交換時期を越えると、破裂、不点灯やチラつきの発生の可能性が高くなります。
プロジェクターに「ランプ／フィルターを交換してください」というメッセージが表示されたときには、ランプが正常に点灯している場合でも速やかに新しいランプと交換してください。
下記の注意事項を守らないと、破裂・発熱・液漏れにより、死亡や大けがなどの人身事故になることがあります。
ランプ交換はランプが充分に冷えてから行う
電源を切った直後はランプが高温になっており、さわるとやけどの原因となることがあります。ランプ交換の際は、電源を切ってから 1 時間以上たって、充分にランプが冷えてから行ってください。
他の製品に使用しない
このプロジェクターランプは、ソニープロジェクター用の交換ランプです。他の製品には絶対にお使いにならないでください。火災や故障などの原因になります。
ランプの分解や改造をしない
ランプを分解・改造して使用すると火災や感電の原因となります。
分解禁止
ランプ交換の際はプラグをコンセン トから抜く
ランプを交換する前に必ず電源を切り、電源プラグをコンセントから抜いてください。感電の原因となります。
プラグをコン セントから抜く
ランプの収納部に異物を入れない
禁止
ランプを抜いた後のランプの収納部に金属類や燃えやすい物などの異物を入れないでください。火災や感電の原因となります。
破裂
下記の注意事項を守らないと、 けがをしたり周辺の物品に損害を与えることがあります。
ランプが破裂したときはすぐに交換を依頼する
注意
ランプが破裂した際には、プロジェクター内部やランプハウス内に破片が飛散している可能性があります。ソニーの相談窓口にランプの交換と内部の点検を依頼してください。また、排気口よりガスや粉じんが出たりすることがあります。 速やかに医師にご相談ください。
ランプの重量についての注意
注意
ランプは重いので（約 2.9 kg）取り扱いには、十分ご注意ください。
プロジェクトターラン プ
プロジェクターランプについて
プロジェクトターランプ LMP-H400は、ソニープロジェクターの交換用ランプです。
お使いになる前に、お手持ちのプロジェクターの取扱説明書をご覧になり、このランプが使用できるかを必ず確認してください。
また、LMP-H400 には、エアフィルターが付属されています。
ランプを交換するときは、フィルターも必ず一緒に交換してください。
◆フィルターの交換については、「エアフィルター」(10 ページ ) をご覧ください。
警告
電源を切った直後はランプが高温になっており、さわるとやけどの原因となることがあります。ランプを充分に冷やすため、ランプ交換は、プロジェクターの電源を切ってから 1 時間以上たってから行ってください。交換ランプのガラス面は触らないでください。もし汚れが付着した場合は乾いた柔かい布でふき取ってください。
ランプの交換のしかた
下記はすべて、プロジェクターを床、机などにに設置した状態でランプを交換する場合をしめしています。
天井つりした状態でのランプ交換は十分注意してください。
1 プロジェクターの電源を切り、電源コードをコンセントから抜く。
2 プロジェクターや机などに傷がつかないよう布などを敷き、その上にプロジェクターを置く。
ご注意
プロジェクターは不安定な場所には置かないでください。

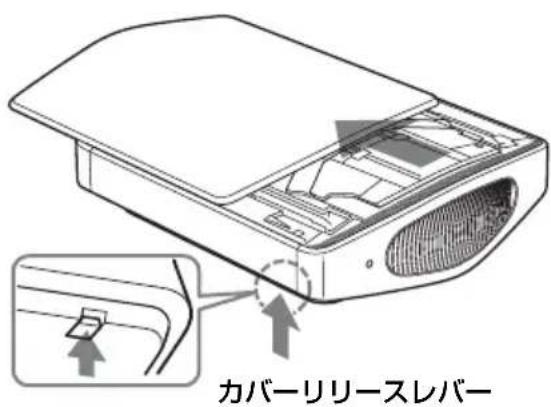

3 右側のカバーリリースレバーを押し上げながら、トップカバーを止まるまでスライドさせる。

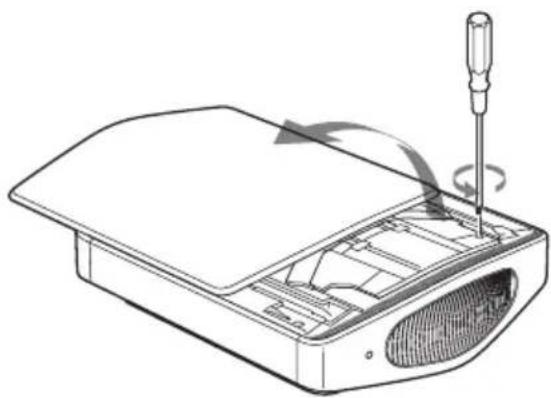

4 ランプカバーを固定しているネジ（1 本）をプラスドライバーでゆるめ、ランプカバーを開ける。
ランプ交換には、軸の長さ 130 mm 以上のプラスドライバーをお使いください。

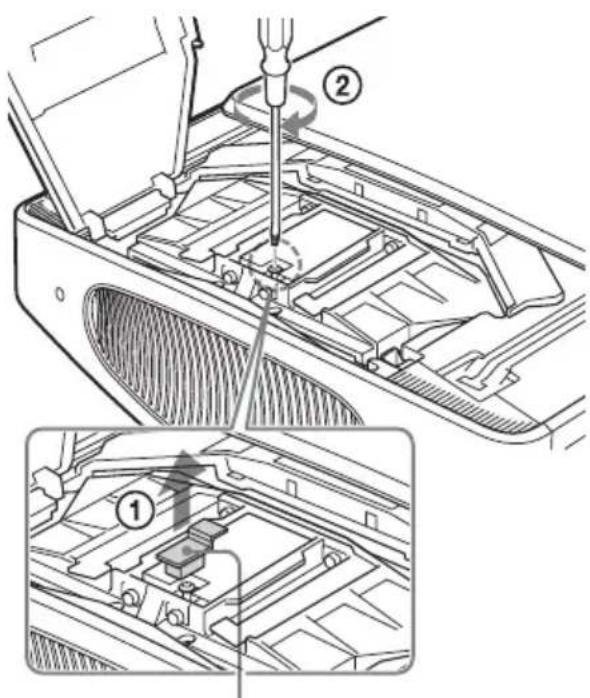

5 バルブキャップをはずし (①)、プラスドライバーで、ガス抜きバルブを右に回す (②)。
シューという音がするまでガス抜きバルブを回してください。
この音が止まってから、次に進んでください。
ランプの内部にはキセノンガスが高圧で封入されています。キセノンガスそのものは無臭、無毒ですが、ガス抜きを行わないでランプを落下させたり衝撃を与えたりすると破裂して、けがの原因になります。

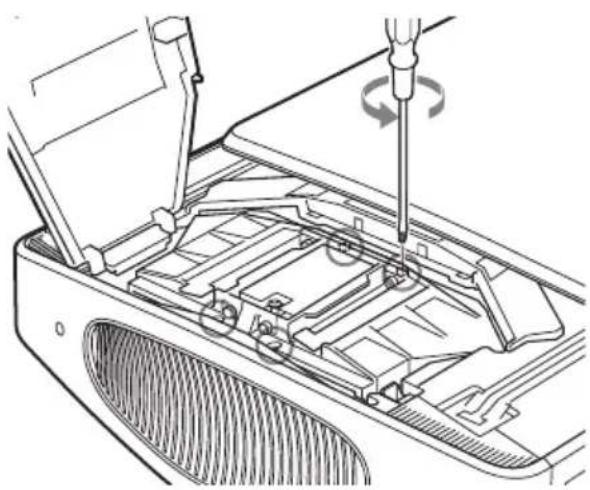

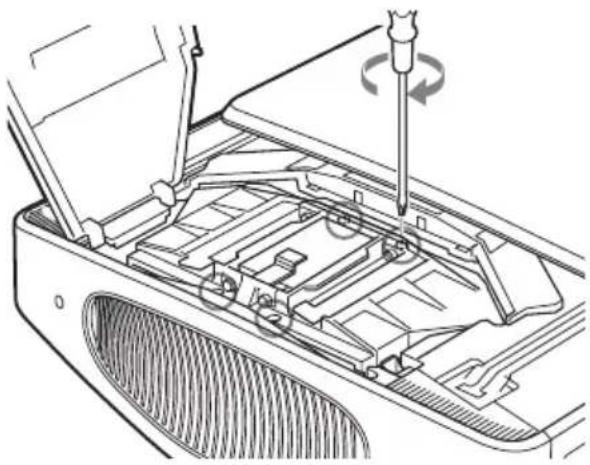

6 ランプユニットを固定しているネジ（4 本）をプラスドライバーでゆるめる。

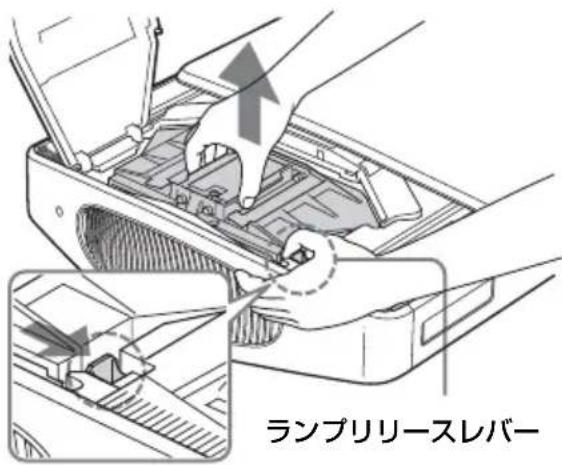

7 ランプユニットを持って、ランプリリースレバーを矢印の方向に（右方向に）押しながら、ランプユニットをまっすぐに引き出す。
ご注意
ランプユニットは重い（約 2.9 kg）のでしっかり持ってください。落とすとけがの原因となったり、プロジェクターの内部を壊す原因となります。

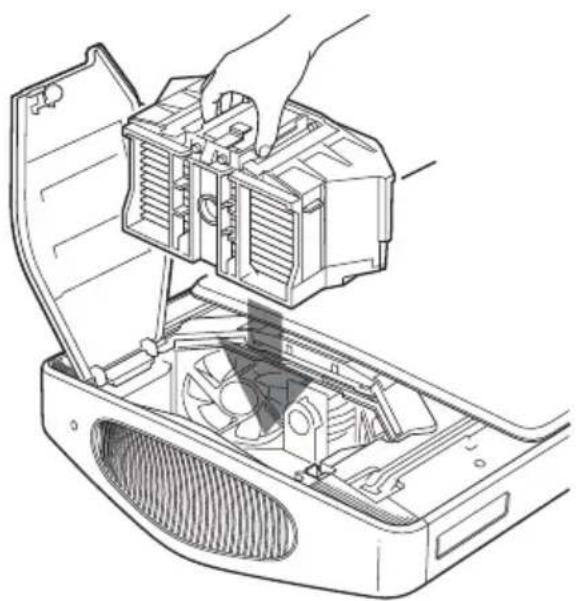

8 新しいランプユニットをカチッと音がするまで、まっすぐに押し込む。
- ランプユニットは重い（約 2.9 kg）のでしっかり持ってください。落とすとけがの原因となったり、プロジェクターの内部を壊す原因となります。
- ファンや光学ブロックには手をふれないでください。
- ランプリリースレバーが元の位置に戻っていることを確認してください。戻っていないと電源が入りません。
9 手順 6 でゆるめたネジ 4 本で、新しいランプユニットをプロジェクターに固定する。

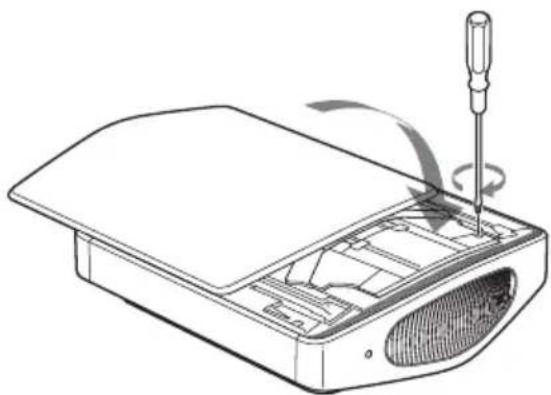

10ランプカバーを閉め、手順 4 でゆるめたネジでランプカバーを固定する。
12電源コードを接続し、プロジェクトをスタンバイ状態にする。
ON/STANDBY ランプが赤色点灯状態であることを確認してください。
13リモコンを本体に向けて、リモコンのボタンを、RESET ボタン、←ボタン、→ボタン、ENTER ボタンの順に、それぞれ 5 秒以内に押す。
警告
ランプをはずしたあとのランプの収納部に金属類や燃えやすい物などの異物を入れないでください。火災や感電の原因となります。また、やけどの危険がありますので手を入れないでください。
ご注意
- ランプが確実に装着されていないと、電源が入りません。
- ランプカバー、トップカバーがしっかり閉まっていないと、電源が入りません。
主な仕様
最大外形寸法
285.6 mm × 142.1 mm × 141.1 mm（幅／高さ／奥行き）
質量 2.9 kg
付属品 取扱説明書（1）
保証書（1）
エアフィルター
エアフィルターについて
ランプを交換するときは、必ずランプに付属しているエアフィルターも交換してください。
エアフィルターの交換のしかた
ご注意
エアフィルターを取りはずすとき、本体内部にゴミなどが入らないよう充分ご注意ください。
下記はすべて、プロジェクターを床、机などにに設置した状態でエアフィルターを交換する場合をしめしています。天井つりした状態でのエアフィルター交換は十分注意してください。
1 プロジェクターの電源を切り、電源コードをコンセントから抜く。
2 本機や机に傷がつかないように布などを敷き、その上で本機を裏返す。

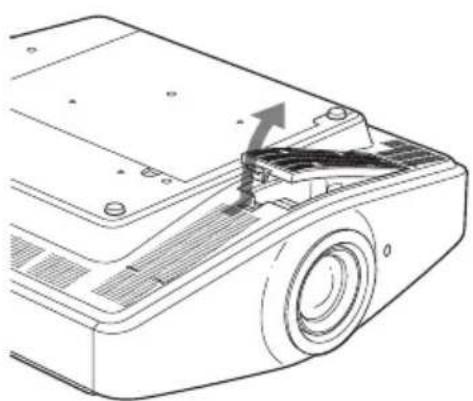

3 フィルターホルダーをはずす。
天井つりでご使用のためプロジェクターにエアフィルターカバーが取りつけられている場合は、フィルターホルダーをはずす前にエアフィルターカバーをはずしてください。
4 エアフィルターをとりはずす。

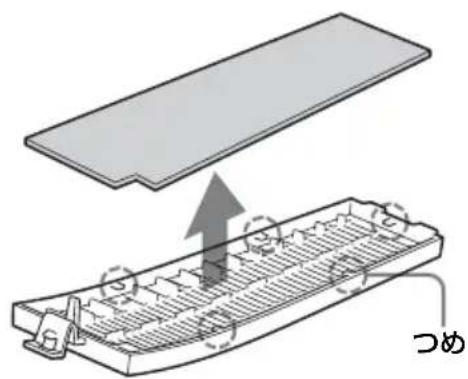

5 新しいエアフィルターをフィルターホルダーのつめ（5ヶ所）にはめる。
6 フィルターホルダーを取り付ける。
ご注意

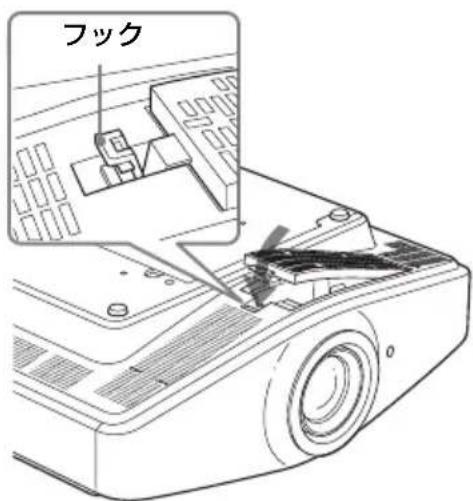

フィルターホルダーは、フックを押して「カチッ」と音がするまで確実に取り付けてください。フィルターホルダーがしっかり取り付けられていないと、電源が入りません。
Table of Contents
Projector Lamp 2
| 部件名称 | 有害物质 | |||||
| 铅(Pb) | 汞(IIg)镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | ||
| 投影机灯泡 | ○○×○ | ○ | ○ | |||
