LMP-H400 - Accessorio per proiettore SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lampada proiettore sostitutiva con filtro aria
Marca	Sony
Modello	LMP-H400
Dimensioni (L × A × P)	285,6 mm × 142,1 mm × 141,1 mm
Peso	2,9 kg (6 lb 6 oz)
Tipo di lampada	Lampada allo xeno ad alta pressione
Accessori forniti	Manuale di istruzioni (1), Filtro aria (1)
Compatibilità	Proiettori Sony compatibili (verificare il manuale del proiettore)
Sostituzione della lampada	Richiede un cacciavite a croce con stelo ≥ 130 mm
Sostituzione del filtro aria	Deve essere sostituito contemporaneamente alla lampada
Sicurezza	Lasciare raffreddare almeno 1 ora prima della sostituzione; depressurizzare il gas prima dello smontaggio
Istruzioni di installazione	Dettagliate nel manuale; seguire le fasi di depressurizzazione e fissaggio
Manutenzione	Pulire le impronte sull'obiettivo con un panno morbido

Domande frequenti - LMP-H400 SONY

Qual è la compatibilità della lampada Sony LMP-H400?

La lampada LMP-H400 è progettata per i proiettori Sony compatibili. Verificate il manuale del vostro proiettore per assicurarvi della compatibilità.

È necessario sostituire il filtro aria contemporaneamente alla lampada?

Sì, è fortemente raccomandato sostituire il filtro aria fornito con la lampada durante il cambio della lampada. Vedere la sezione 'Filtro aria' del manuale.

Come depressurizzare la lampada prima di rimuoverla?

Dopo aver aperto il coperchio della lampada, rimuovere il tappo della valvola e ruotare la valvola di rilascio del gas in senso orario finché non si sente un sibilo. Attendere che il sibilo cessi prima di proseguire.

Quale strumento è necessario per sostituire la lampada?

Un cacciavite a punta a croce con uno stelo di almeno 130 mm (5 1/8 pollici) di lunghezza è necessario.

Cosa fare dopo aver installato la nuova lampada?

Dopo aver fissato la lampada e chiuso i coperchi, collegare il proiettore, metterlo in stand-by (spia rossa), quindi premere sul telecomando nell'ordine: RESET, ←, →, INVIO (ogni pulsante meno di 5 secondi).

Il proiettore non si accende dopo la sostituzione, cosa fare?

Verificare che la lampada sia inserita correttamente e che la leva di rilascio sia tornata in posizione iniziale. Assicurarsi che i coperchi superiore e della lampada siano ben chiusi e che il supporto del filtro sia agganciato.

Quali sono le precauzioni di sicurezza da prendere?

Lasciare raffreddare la lampada almeno un'ora dopo lo spegnimento. Non toccare l'obiettivo. Prima di rimuovere la lampada, depressurizzare il gas per evitare il rischio di esplosione. Tenere saldamente la lampada (2,9 kg).

Come sostituire il filtro aria?

Spegnere il proiettore e scollegarlo. Capovolgere il proiettore, rimuovere il supporto del filtro, quindi il filtro usato. Fissare il nuovo filtro agganciandolo alle 5 griffe del supporto, quindi rimontare il supporto premendo fino allo scatto.

Dove trovare il manuale di istruzioni completo?

Il manuale di istruzioni è fornito con la lampada LMP-H400. Potete anche scaricarlo gratuitamente in formato PDF sul sito notice-facile.com.

La lampada è pesante?

Sì, la lampada pesa circa 2,9 kg (6 lb 6 oz). Tenerla saldamente durante l'installazione o la rimozione per evitare cadute.

MANUALE UTENTE LMP-H400 SONY

Istruzioni per l'uso IT

使用说明书 CS

Lampada del proiettore 2

Informazioni sulla lampada del proiettore .... 2

Sostituzione della lampada del proiettore ...... 2

Caratteristiche tecniche .... 5

Filtro dell'aria 5

Informazioni sul filtro dell'aria .... 5

Sostituzione del filtro dell'aria .... 5

Lampada del proiettore

Informazioni sulla lampada del proiettore

La lampada per proiettore LMP-H400 è progettata per l'uso con il proiettore Sony. Prima di usare la lampada, verificare che sia utilizzabile con il proiettore leggendo le istruzioni per l'uso in dotazione al proiettore stesso.

Insieme alla lampada per proiettore LMP-H400 viene anche fornito il filtro dell'aria. Quando si sostituisce la lampada, è necessario sostituire anche il filtro dell'aria. Quando si sostituisce la lampada, non dimenticare di sostituire il filtro dell'aria con uno nuovo.

Per informazioni dettagliate sulla sostituzione del filtro dell'aria, vedere "Filtro dell'aria" a pagina 5.

Attenzione

• Dopo che il proiettore viene spento, la lampada rimane calda. Toccandola, ci si potrebbe ustionare le dita. Per sostituire la lampada, spegnere il proiettore, quindi scollegare il cavo di alimentazione. Attendere almeno un'ora che la lampada si raffreddi.
• Non toccare la superficie dell'obiettivo. Se venisse toccata, pulire le ditate con un panno morbido.

Sostituzione della lampada del proiettore

Le illustrazioni che seguono mostrano come sostituire la lampada quando il proiettore è installato sul pavimento o su un tavolo.

Prestare particolare attenzione alla sostituzione della lampada di un proiettore installato sul soffitto.

1 Spegnere il proiettore e scollegare il cavo di alimentazione c.a.

2 Mettere un telo (stoffa) di protezione sotto il proiettore.

Nota

Controllare che il proiettore sia posato su un piano stabile.

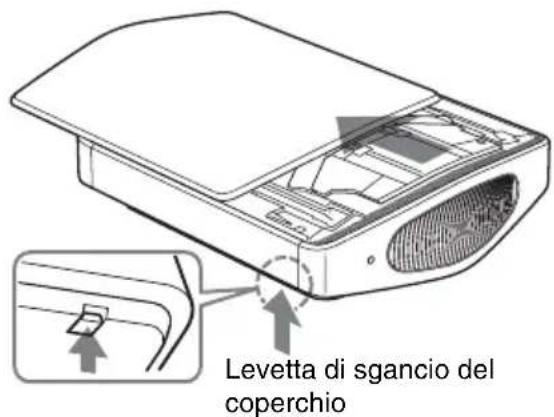

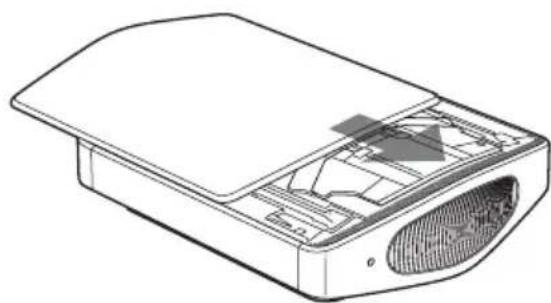

3 Tenere alzata la levetta di sgancio del coperchio a destra e fare scorrere il coperchio superiore finché si blocca.

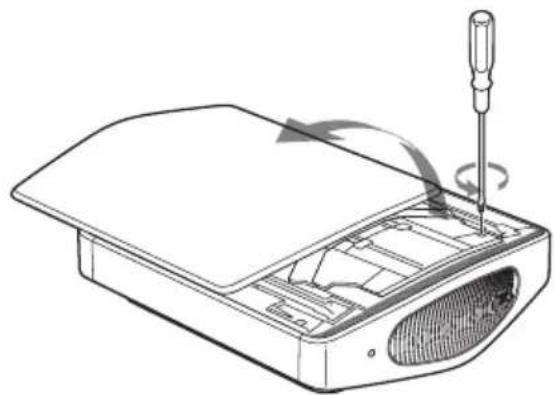

4 Svitare con un cacciavite con punta a croce la vite del coperchio della lampada, quindi aprirlo.

Per sostituire la lampada del proiettore, usare un cacciavite con punta a croce di almeno 130 mm di lunghezza.

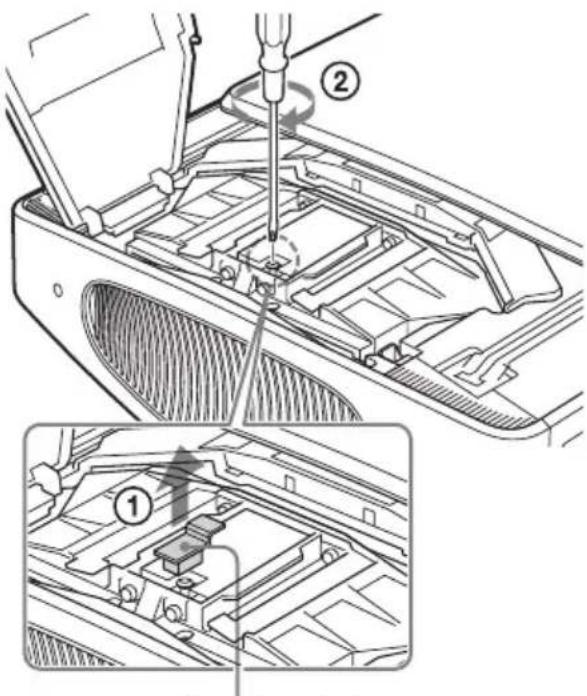

5 Smontare il coperchio della valvola (①), quindi usare un cacciavite con punta a croce (②) per girare in senso orario la valvola di sfogo del gas.

Coperchio della valvola

Nota

Girare la valvola di sfogo del gas in senso orario finché emette un sibilo. Quando il sibilo termina, passare al punto successivo.

La lampada contiene al suo interno del gas xeno ad alta pressione. Il gas xeno è inodore e innocuo. Tuttavia, se si fa cadere la lampada o se la lampada viene colpita senza che sia stato scaricato il gas, la lampada potrebbe scoppiare. Ciò potrebbe causare delle lesioni.

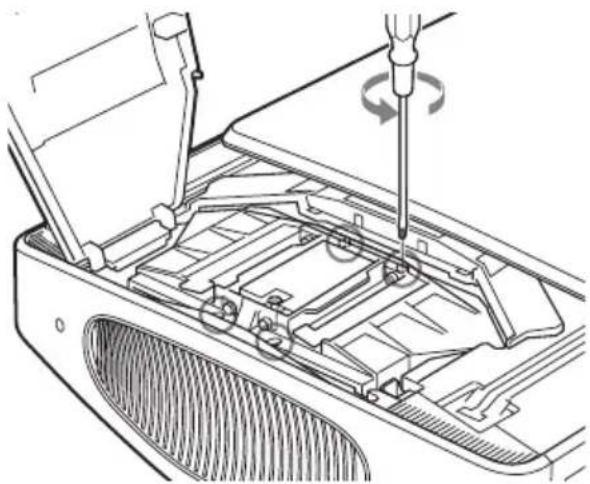

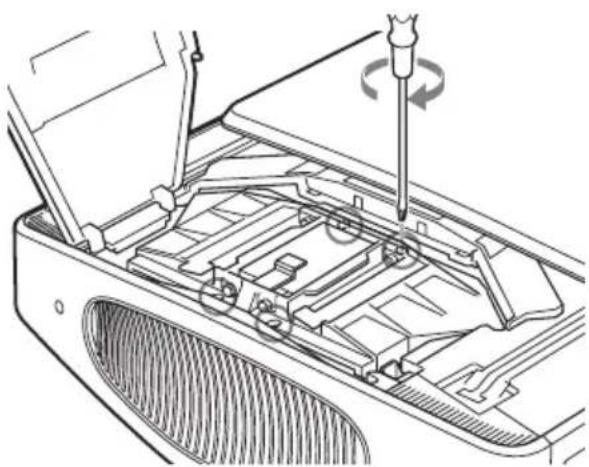

6 Svitare con un cacciavite con punta a croce le quattro viti sull'unità della lampada.

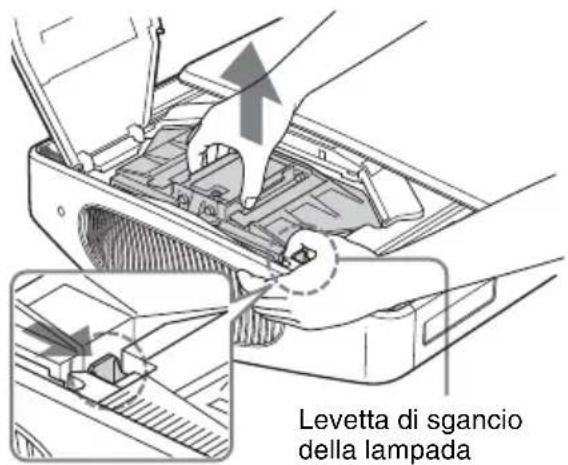

7 Afferrare con la mano l'unità della lampada, quindi, spingendo la levetta di sgancio della lampada nella direzione della freccia (verso destra), tirare l'unità della lampada direttamente verso l'alto.

Nota

Afferrare saldamente l'unità della lampada in modo che non cada, poiché è pesante (circa 2,9 kg). Se la lampada cade potrebbe causare lesioni o guasto del proiettore.

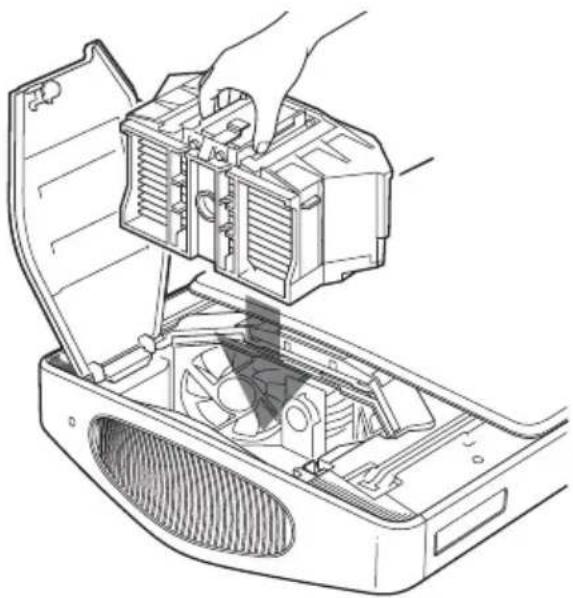

8 Inserire completamente la nuova unità della lampada finché è saldamente in posizione e scatta.

• Nell'inserire la nuova unità della lampada, afferrarla saldamente, poiché è pesante (circa 2,9 kg). Se la lampada cadesse, potrebbe causare lesioni.
• Prestare attenzione a non toccare né la ventola, né l'ottica all'interno dell'unità.
• Verificare che la levetta di sgancio della lampada sia tornata nella posizione originale. Diversamente il proiettore non si accenderà.

9 Serrare le quattro viti allentate al punto 6 per fissare l'unità della lampada al proiettore.

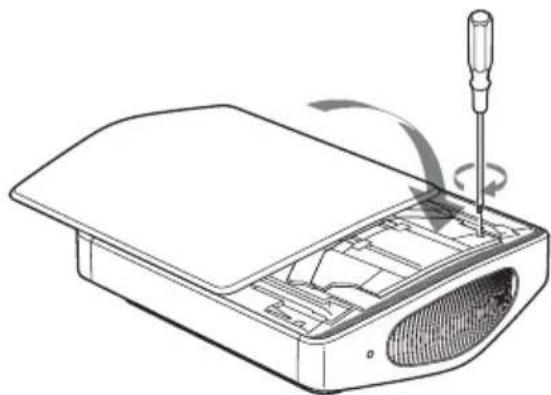

10Serrare la vite allentata al punto 4 per chiudere il coperchio della lampada.

11 Chiudere il coperchio superiore.

12Collegare il cavo di alimentazione e commutare il proiettore nella modalità di attesa.

Verificare che la spia ON/STANDBY si illumini in rosso.

13 Orientare il telecomando verso il proiettore e premere i pulsanti che seguono sul telecomando, nell'ordine, per meno di cinque secondi ciascuno: RESET, ←, →, ENTER.

Attenzione

Non infilare le mani nella sede di sostituzione della lampada e fare in modo che non ci cadano dei liquidi o degli oggetti per evitare scossa elettrica o incendio.

Note

• Il proiettore non si accenderà se la lampada non è montata saldamente in posizione.
• Il proiettore non si accenderà se il coperchio superiore e il coperchio della lampada non sono chiusi saldamente.

Caratteristiche tecniche

Dimensioni 285,6 mm × 142,1 mm ×

141,1 mm (l/a/p)

Massa 2,9 kg

Accessori forniti

Istruzioni per l'uso (1)

Filtro dell'aria

Informazioni sul filtro dell'aria

Tutte le volte che si sostituisce la lampada, sostituire subito il filtro dell'aria con uno nuovo.

Sostituzione del filtro dell'aria

Nota

Nello smontare il filtro dell'aria dal proiettore, prestare attenzione che della polvere oppure degli oggetti non penetrino all'interno del proiettore stesso.

Le illustrazioni che seguono mostrano come sostituire il filtro dell'aria quando il proiettore è installato sul pavimento o su un tavolo.

Prestare particolare attenzione alla sostituzione del filtro dell'aria quando il proiettore è installato sul soffitto.

1 Spegnere l'alimentazione e scollegare il cavo di alimentazione.
2 Mettere un telo (stoffa) di protezione sotto il proiettore e rovesciare quest'ultimo.

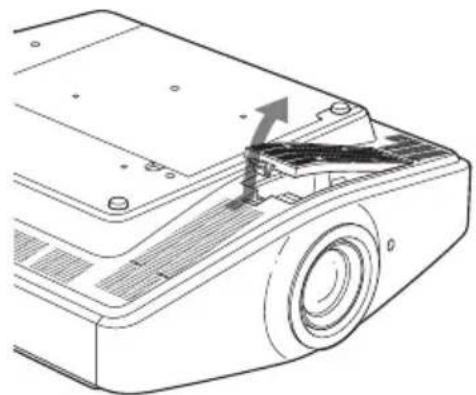

3 Smontare la sede del filtro.

Se è stato montato al proiettore il coperchio del filtro dell'aria in quanto il proiettore è installato sul soffitto, smontare tale coperchio prima di rimuovere la sede del filtro.

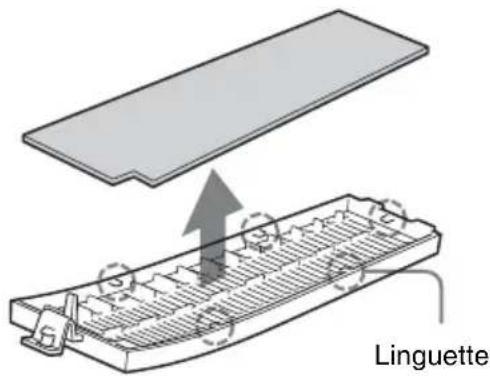

4 Smontare il filtro dell'aria.

5 Montare il nuovo filtro dell'aria in modo che si inserisca in ciascuna delle linguette (5 posizioni) della sede del filtro.

6 Montare la sede del filtro.

Nota

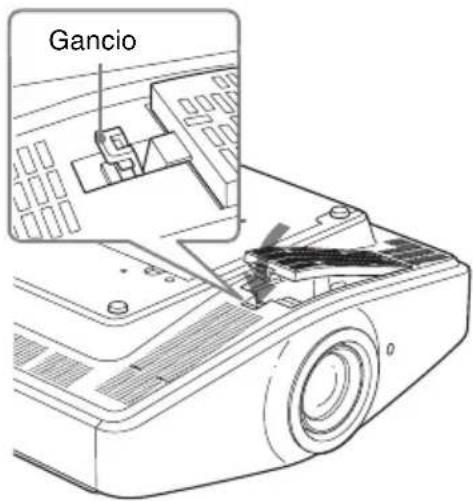

Montare saldamente la sede di filtro premendo il gancio finché si sente uno scatto. Il proiettore non si accenderà se la sede del filtro non fosse chiusa saldamente.
