VPLLZ3024 - Accessorio per proiettore SONY - Manuale utente e istruzioni gratuiti

MANUALE UTENTE VPLLZ3024 SONY

Istruzioni per l'uso

使用说明书 CS

HCTpyKnno 3KnnyatauR

VPLL-3007/Z3009

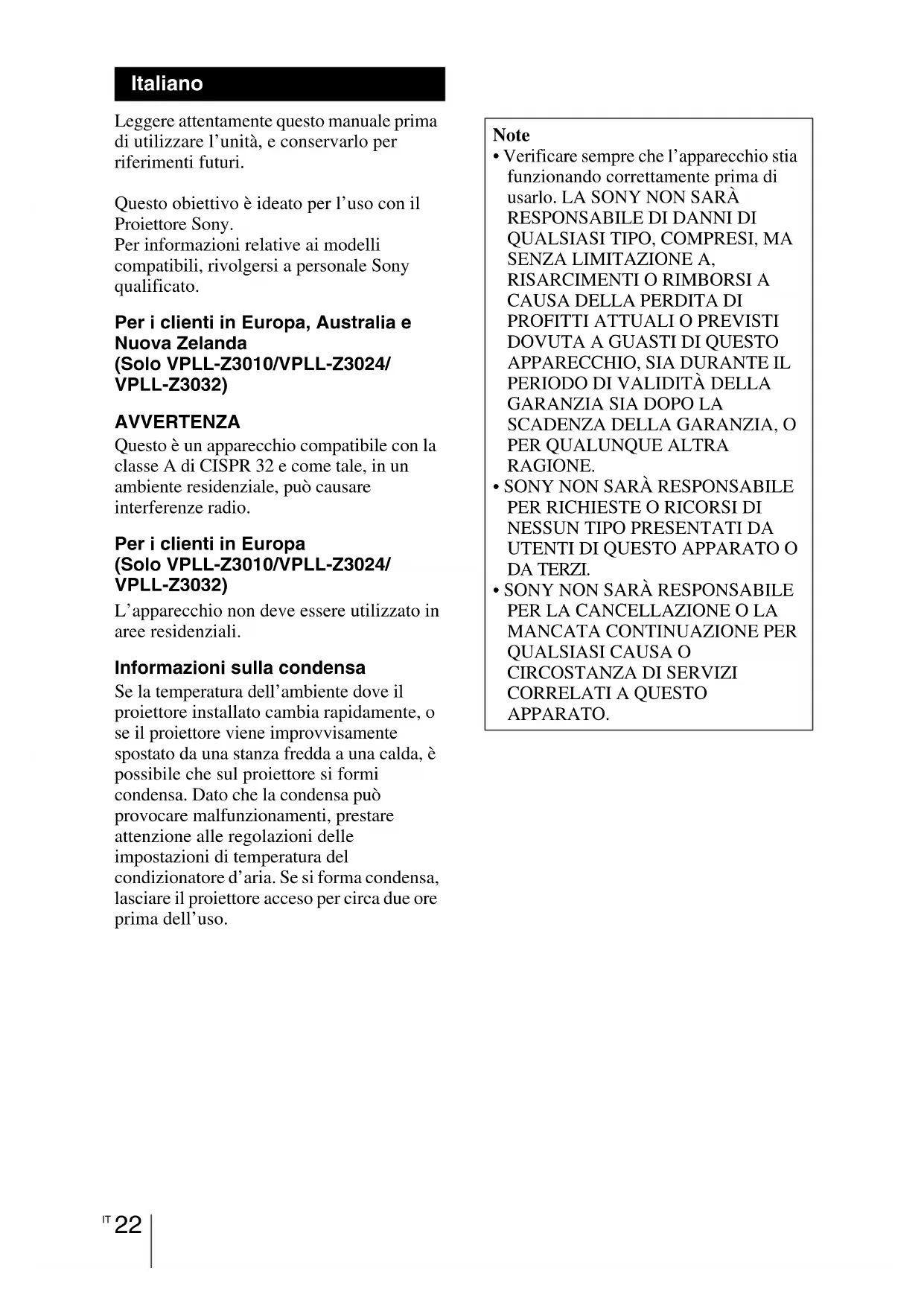

Leggere attendamente quello manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

Questo obiettivo è ideato per l'uso con il Proiettre Sony.
Per informazioni relative ai modelli compatibili, rivolgersi a personale Sony qualificato.

Questo è un appearecchio compatibile con la classe A di CISPR 32 e come tale, in un ambiente residenziale, cui cause interferenze radio.

L'apparecchio non deve essere utilizzato in aree residenziali.

Informazioni sulla condensa

Se la temperatura dell'ambiente dove il proiettre installato cambia rapidamente, o se il proiettre viene improvvisamente spostato da una stanza fredda a una calda, è possibile che sul proiettre si formi condensa. Dato che la condensa può provocare malfunzionamenti, prestare attenzione alle regolazioni delle impostazioni di temperature del condizionatore d'aria. Se si forma condensa, lasciare il proiettre acceso per circa due ore prima dell'uso.

Note

• Verificare sempre che l'apparecchio stia funzionando correttamente prima di uso. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDità DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
• SONY NON SARÀ RESPONSABILE PER RICHIESTE O RICORSI DI NESSUN TIPO PRESENTATI DA UTENTI DI QUESTO APPARATO O DA TERZI.
• SONY NON SARÀ RESPONSABILE PER LA CANCELLAZIONE O LA MANCATA CONTINUAZIONE PER QUALSIASI CAUSA O CIRCOSTANZA DI SERVIZI CORRELATI A QUESTO APPARATO.

Accessorio in dotazione

Istruzioni d'uso (1)

Caratteristiche tecniche

VPLL-3007

Messa a fuoco manuale,

Dimensione dell'imagine proiettata: da 60 pollici a 300 pollici (da 1,52m a 7,62m )

Dimensioni esterne massime (L× A× P) 150× 150× 222mm

Massa: circa 1,7 kg

VPLL-Z3009

Messa a fuoco/zoom manuale,

Dimensione dell'imagine proiettata: da 60 pollici a 300 pollici (da 1,52m a 7,62m )

Dimensioni esterne massime (L× A× P) 150× 150× 217mm

Massa: circa 1,7 kg

VPLL-Z3010

Messa a fuoco/zoom elettrico (quando utilizzato con il proiettre),

Dimensione dell'imagine proiettata: da 60 pollici a 300 pollici (da 1,52m a 7,62m )

Dimensioni esterne massime (L× A× P) 150× 150× 227mm

Massa: circa 2,0 kg

VPLL-Z3024

Messa a fuoco/zoom elettrico (quando utilizzato con il proiettre),

Dimensione dell'imagine proiettata: da 40 pollici a 600 pollici (da 1,02m a 15,24m)

Dimensioni esterne massime (L× A× P) 97× 105× 177mm

Massa: circa 1,2 kg

VPLL-Z3032

Messa a fuoco/zoom elettrico (quando utilizzato con il proiettre),

Dimensione dell'imagine proiettata: da 40 pollici a 600 pollici (da 1,02m a 15,24m )

Dimensioni esterne massime (L× A× P) 97× 105× 177mm

Massa: circa 1,2 kg

Nota

I valori della massa e delle dimensioni sono approximativi.

Sostituzione dell'obiettivo di proiezione

Note

• Prestare attenzione a non far cadere l'obiettivo di proiezione.
• Evitare di toccare la superficie dell'obiettivo.
• Gli obiettivi si graffiano lavorente. Nel maneggiare gli obiettivi, assicurarsi sempre di installerari delicatamente su una superficie stabile e uniforme, in posizione orizzontale.
  Per le spiegazioni viene'utilizzata l'illustrazione del VPL-FHZ65.

Rimozione

1 Riportare l'obiettivo di proiezione alla posizione centrale.

Con il proiettre acceso, premere il pulsante LENS SHIFT sul telecomando, quando premere il pulsante RESET su"Thisso. L'obiettivo di proiezione ritorna alla posizione centrale.

Nota

L'obiettivo di proiezione non può essere rimioso se non è tornato nella posizione centrale.

2 Spagnere il proiettore e scollegare il cavo di alimentazione CA alla presa a muro.

Attenzione

Quando si sostituisce l'obiettivo, se una luce intensa raggiunge accidentallymente gli occhi, quosti potrebbero venire danneggiati. Prima di sostituire l'obiettivo, spegnere il proietto e scollegare il cavo di alimentazione CA.

3 Mentre si tiene premuto il pulsante LENS RELEASE, ruotare 1'obiettivo di proiezione in senso antiorario per estrarlo orizzontalmente.

Pulsante LENS RELEASE
Obiettivo di proiezione

Nota

Per la posizione del pulsante LENS RELEASE, consultare le Istruzioni d'uso del proiettre. La posizione del pulsante varia in base al modello.

Inserimento

1 Inserire completamente l'obiettivo di proiezione con il riferimento su di"Thiss o rivolto verso la superficie superiore del proiettre.

2 Ruotare I'obiettivo in senso antiorario, finché non scatta in posizione.

Nota

Quando si fissa l'obiettivo di proiezione, non premere il pulsante LENS RELEASE.

Regolazione dell'obiettivo di protezione

	Messa a fuoco	Messa a fuco periferica (Corner Correction)	Dimensioni (zoom)
VPLL-Z3024/Z3032	Premere una volta il pulsante FOCUS sul Telecommando o sul pannello di controllo del proietto, quando regolare con ↑/↓/←/→ sulla schermata di regolazione Lens Focus.	-	Premere il pulsante ZOOM sul telecommando o sul pannello di controllo del proietto, quando regolare con ↑/↓/←/→.
VPLL-Z3010 Pr		pulsante FOCUS sul telecommando o sul pannello di controllo del proietto, quando regolare con ↑/↓/←/→ sulla schermata di regolazione Lens Corner Correction.
VPLL-3007/Z3009	Ruotare la ghiera di messa a fuoco per regolare la messa a fuoco. Ghiera di messa a fuoco	Ruotare l'anello messa a fuoco periferica per regolare la messa a fuoco.	Ruotare il lavoro dello zoom per regolare la dimensione. Comando dello zoom
