VPLLZ3024 - Accesorio para proyector SONY - Manual de uso y guía de instrucciones gratis

Marca	Sony
Modelo	VPLLZ3024
Tipo de producto	Objetivo de proyección (accesorio para proyector)
Enfoque	Eléctrico (al fijarse al proyector)
Zoom	Eléctrico
Tamaño de imagen proyectada	40" a 600" (1,02 m a 15,24 m)
Dimensiones (An × Al × Pr)	97 × 105 × 177 mm
Peso	Aproximadamente 1,2 kg
Compatibilidad	Proyectores Sony (consulte a un técnico de Sony para los modelos compatibles)
Conformidad	Clase A CISPR 32 (advertencia para uso doméstico)
Condensación	En caso de condensación, deje el proyector encendido 2 horas antes de usar
Accesorios incluidos	Manual de instrucciones (1)
Material	Plástico y vidrio (estimado)
Color	Negro (estimado)
Garantía	Garantía limitada de Sony, consulte el sitio web para obtener detalles
Zona geográfica	Europa, Australia, Nueva Zelanda (para los modelos VPLL-Z3010/Z3024/Z3032)
Extracción del objetivo	Colocar en el centro, desconectar la alimentación, girar el botón LENS RELEASE en sentido antihorario
Fijación del objetivo	Insertar con la marca hacia arriba, girar en sentido horario hasta que encaje
Ajustes	Use el control remoto o el panel de control del proyector (FOCUS, ZOOM, LENS CORNER CORRECTION)
Precauciones	No tocar la superficie del objetivo; manipularlo sobre una superficie estable y horizontal

Preguntas frecuentes - VPLLZ3024 SONY

¿Qué proyectores Sony son compatibles con el objetivo VPLLZ3024?

El objetivo VPLLZ3024 está diseñado para proyectores Sony. Para conocer la lista exacta de modelos compatibles, consulte a un técnico de Sony calificado o el sitio oficial.

¿Cómo instalar el objetivo VPLLZ3024 en mi proyector?

Asegúrese de que el proyector esté apagado y desenchufado. Inserte el objetivo alineando la marca hacia arriba, luego gire en sentido horario hasta que encaje. No presione el botón LENS RELEASE al fijarlo.

¿Cómo limpiar el objetivo VPLLZ3024?

Use un paño suave y seco para quitar el polvo. Evite tocar la superficie del objetivo con los dedos. Para manchas difíciles, use un producto de limpieza para lentes ópticas.

¿Cómo ajustar el enfoque y el zoom?

El enfoque y el zoom son eléctricos. Use el control remoto o el panel de control del proyector: presione FOCUS o ZOOM, luego ajuste con las teclas ▲/▼/◄/►.

¿Cuál es el rango de tamaño de imagen proyectada con el VPLLZ3024?

El tamaño de imagen proyectada va de 40 pulgadas (1,02 m) a 600 pulgadas (15,24 m), según la distancia de proyección.

¿Qué hacer en caso de condensación en el objetivo?

Si se forma condensación dentro del proyector, déjelo encendido durante dos horas antes de usarlo. Esto permite evaporar la humedad.

¿El objetivo VPLLZ3024 es compatible con uso doméstico?

El objetivo cumple con la clase A CISPR 32, lo que significa que puede causar interferencias de radio en un entorno doméstico. Está destinado principalmente a uso profesional.

¿Cuál es el procedimiento para retirar el objetivo?

Encienda el proyector, presione LENS SHIFT luego RESET para centrar el objetivo. Apague el proyector y desenchúfelo. Presione el botón LENS RELEASE y gire el objetivo en sentido antihorario para retirarlo.

¿Dónde encontrar la garantía para este objetivo?

La garantía limitada de Sony está disponible en el sitio http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty-product-registration para Canadá. Para otras regiones, consulte el sitio local de Sony.

¿Qué hacer si el objetivo no se fija correctamente?

Verifique que el objetivo esté insertado hasta el fondo y que la marca esté alineada hacia arriba. No fuerce la rotación. Si el problema persiste, contacte a un técnico de Sony.

MANUAL DE USUARIO VPLLZ3024 SONY

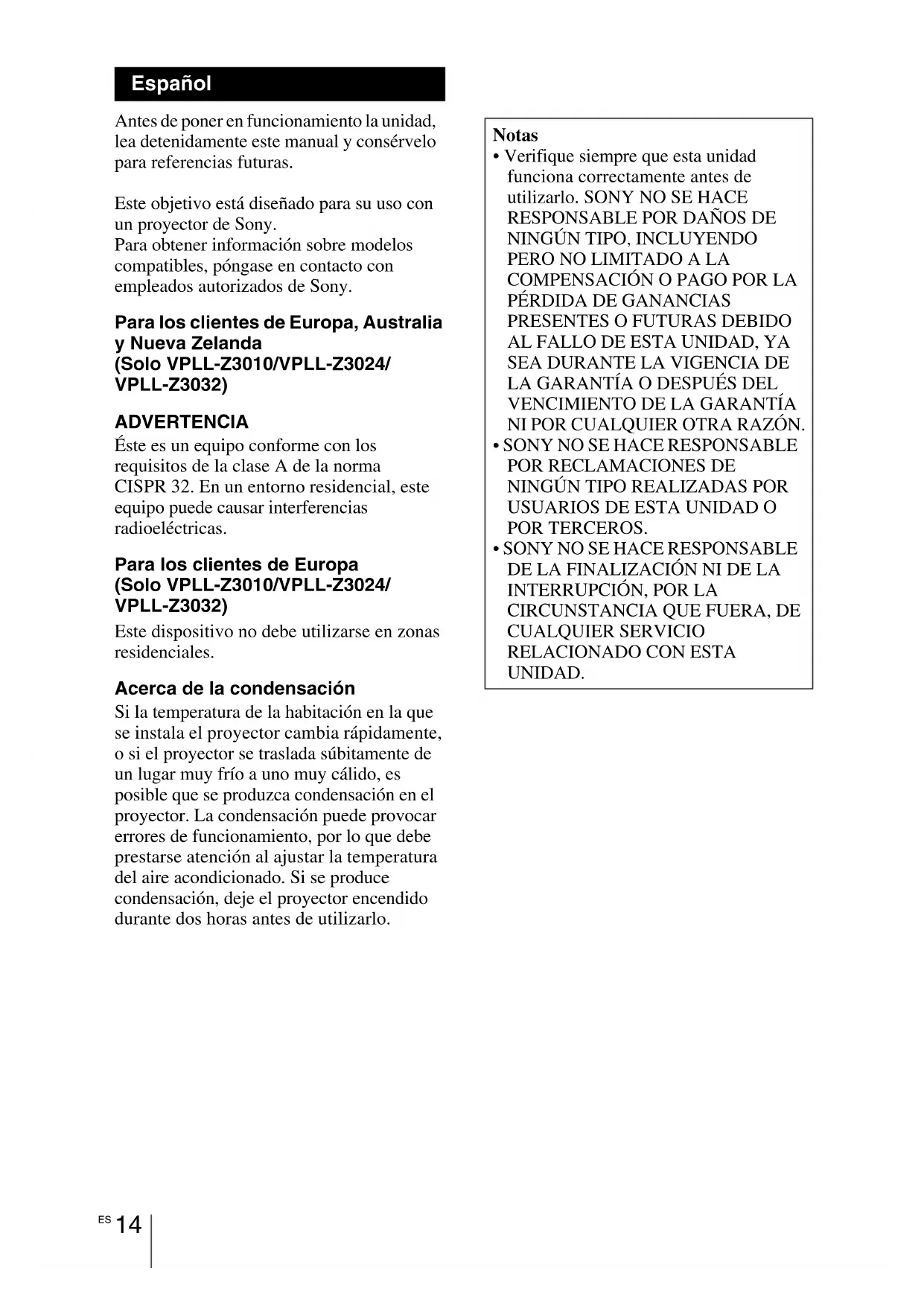

Manual de instrucciones ES

Antes deponer en functionamento la unidad, lea detenidamente este manual y conservo para referencias futuras.

Este objetivo está disnado para su uso con un projector de Sony.
Para Obtener informacion sobre modelos compatibles,pongase en contacto con empleados autorizados de Sony.

Para los pacientes de Europa, Australia y Nueva Zelanda (Solo VPLL-Z3010/VPLL-Z3024/VPLL-Z3032)

ADVERTENCIA

Este es un equipo conforme con los requisitos de la clase A de la norma CISPR 32. En un entorno residencial, este equipo pueda causar interferencias radioeléctricas.

Para los pacientes de Europa (Solo VPLL-Z3010/VPLL-Z3024/VPLL-Z3032)

Este dispositivo no debe utilizes en zonas residencias.

Acerca de la condensacion

Si la temperatura de la habitacion en la que se instalal el projector cambia rapidamente, o si el projector se traslada subitamente de un lugar muy frío a uno muy calido, es possible que se produca condensacion en el projector. La condensacion可以使 provocar errors de functionamento, por lo que debe prestarse atencion alJKLMa la temperatura del aire acondicionado. Si se produce condensacion,aje el projector encendido durante dos horas antes de utiliser.

Notas

• Verifique siempre que estaunidad funciona correctamente antes de utilizeslro. SONY NO SE HACE RESPONSABLE POR DANOS DE NINGUN TIPO, INCLUYENDO PERO NO LIMITADO A LA COMPENSACION O PAGO POR LA PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD, YA SEA DURANTE LA VIGENCIÀ DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER OTRA RAZON.
• SONY NO SE HACE RESPONSABLE FOR RECLAMACIONES DE NINGUN TIPO REALIZADAS POR USUARIOS DE esta UNIDAD O POR TERCEROS.
• SONY NO SE HACE RESPONSABLE DE LA FINALIZACION NI DE LA INTERRUPCION, POR LA CIRCUNSTANCIA QUE FUERA, DE CUALQUIER SERVICIO RELACIONADO CON ESTA UNIDAD.

Accesorio suministrado

Manual de instrucciones (1)

Especificaciones

VPLL-3007

Enfoque manual,

Tamaño de laImagen proyectada: de 60 pulgadas a 300 pulgadas (de 1,52m a 7,62m )

Dimensiones maximas externas

(An× Al× Prf) 150× 150× 222mm

Peso: Aprox. 1,7kg

VPLL-Z3009

Enfoque/zoom manual,

Tamaño de laImagen proyectada: de 60 pulgadas a 300 pulgadas (de 1,52m a 7,62m )

Dimensiones maximas externas

(An× Al× Prf) 150× 150× 217mm

Peso: Aprox. 1,7kg

VPLL-Z3010

Enfoque/zoomelementrico, (al connectarse al projector),

Tamaño de laImagen proyectada: de 60 pulgadas a 300 pulgadas (de 1,52m a 7,62m )

Dimensiones maximas externas

(An× Al× Prf) 150× 150× 227mm

Peso: Aprox. 2,0kg

VPLL-Z3024

Enfoque/zoomelementrico, (al connectarse al projector),

Tamaño de laImagen proyectada: de 40 pulgadas a 600 pulgadas (de 1,02m a 15,24m )

Dimensiones maximas externas

(An× Al× Prf) 97× 105× 177mm

Peso: Aprox. 1,2kg

VPLL-Z3032

Enfoque/zoomelectrico, (al connectarse al projector),

Tamaño de laImagen proyectada: de 40 pulgadas a 600 pulgadas (de 1,02m a 15,24m )

Dimensiones maximas externas

(An× Al× Prf) 97× 105× 177mm

Peso: Aprox. 1,2kg

Nota

Los values para el peso y las dimensiones sonapproximados.

Sustitución del objetivo de proyeccion

Notas

• Asegürese de noURTAR caer el objetivo de proyeccion.
• Evite tocar la superficie del objetivo.
• Los objetivos se arañan con fácilidad.
  Cuando los maneje, colóquelos siempre con suavidad sobre una superficie estable y nivelada en posición horizontal.
• Para las explicaciones se utilizes ilustraciones del Modelo VPL-FHZ65.

Extracción

1 Vuelva a colocar el objetivo de proyeccion en la posicion central. Mientras el projector este encendido, pulse el boton LENS SHIFT del mando a distancia y, a continuacion, pulse el boton RESET. El objetivo de proyeccion vuelve a la posicion central.

Nota

El objetivo de proyeccion nogue extraearse a menos que haya regresado a la posicion central.

2 Apague el projector y, a continuacion,
desconecte el cable de alimentacion de
CA de la toma de corriente.

Precaución

Al sustituir el objetivo, pueda sufrir daños en los ojos si una luz intensa incide accidentallymente en ellos. Antes de sustituir el objetivo, apague el projector y, a continuación, desconnecte el cable de alimentación de CA.

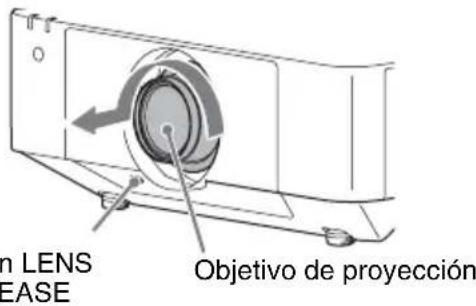

3 Mientras mantiene pulsado el botón LENS RELEASE, gire hacía la izquierda el objetivo de proyección para extraerlo.

Nota

Para saber sobre está el botón LENS RELEASE, consulte el Manual de instrucciones del projector. La posición del botón varía en función del modelos.

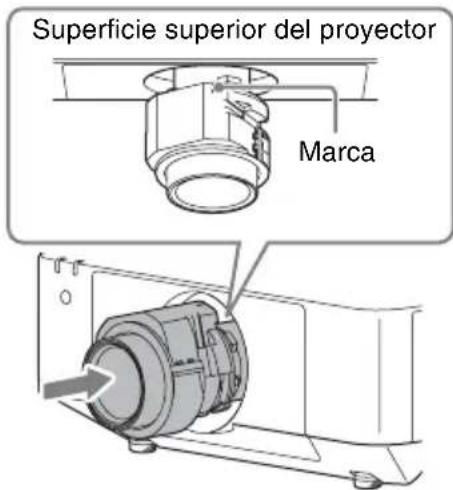

Colocacion

1 Coloque lamarca del objetivo de proyeccion mirando hacer la superficie superior del projector e introduzca por completeo el objetivo.

2 Gire el objetivo hacer la derecha hasta que quede encajado.

Nota

Al colocar el objetivo de proyeccion, no pulse el boton LENS RELEASE.

Ajuste del objetivo de proyeccion

	Enfoque	Enfoque periférico (corrección de esquinas)	Tamaño (zoom)
VPLL-Z3024/Z3032	Pulse el botón FOCUS en el mando a distancia o el panel de control del projector una vez y realizice el ajuste con ↑/↓/←/→ en la pantalla de ajuste Lens Focus.	-	Pulse el botón ZOOM en el mando a distancia o el panel de control del projector y realizice el ajuste con ↑/↓/←/→.
VPLL-Z3010 P	Lensa Focus O O O O Adjust	el mando a distancia o el panel de control del projector dos veces y realizice el ajuste con ↑/↓/←/→ en la pantalla de ajuste Lens Corner Correction. Lens Corner Correction O O O O Adjust
VPLL-3007/Z3009	Gire la palanca de enfoque paraJKLM el enfoque. Palanca de enfoque	Gire el anillo de enfoque periférico paraJKLM el enfoque. Anillo de enfoque periférico	Gire la palanca de zoom paraJKLM el enfoque. Palanca de zoom
