VPLLZ3032 - Accesorio para proyector SONY - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Proyector
Tipo de lente	Lente de proyección
Compatibilidad	Modelos VPLL-3007, Z3009, Z3010, Z3024, Z3032
Función principal	Proyección de imagen
Montaje	Fijación en proyector compatible
Material	No especificado
Dimensiones	No especificado
Peso	No especificado
Color	No especificado
Tipo de lente	No especificado
Distancia focal	No especificado
Apertura	No especificado
Compatibilidad de idiomas	JP, GB, FR, ES, DE, IT, CN, RU
Normas	EAC
Año de fabricación	2022

MANUAL DE USUARIO VPLLZ3032 SONY

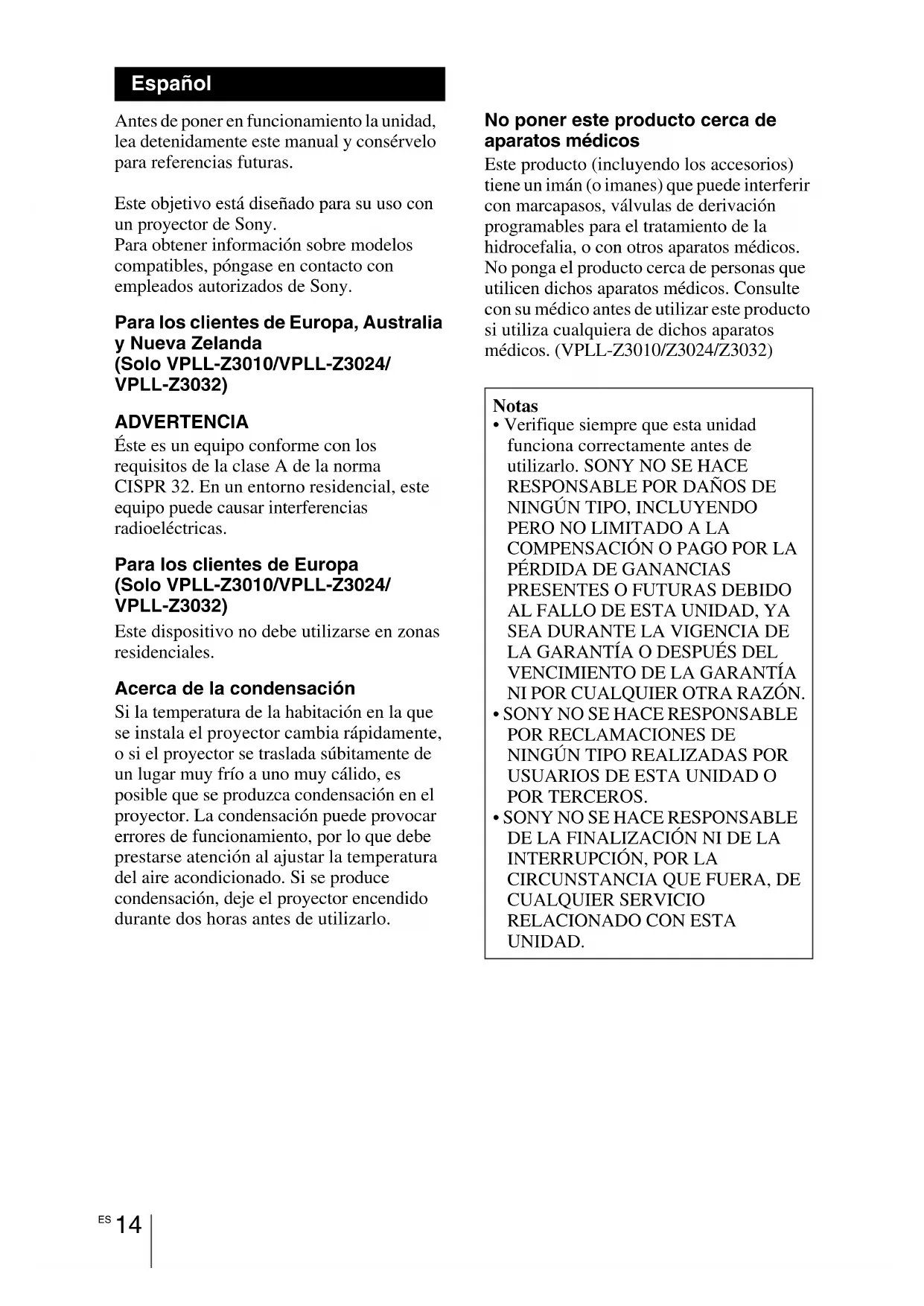

Antes de poner en funcionamiento la unidad, lea detenidamente este manual y consérvelo para referencias futuras. Este objetivo está diseñado para su uso con un proyector de Sony. Para obtener información sobre modelos compatibles, póngase en contacto con empleados autorizados de Sony. Para los clientes de Europa, Australia y Nueva Zelanda (Solo VPLL-Z3010/VPLL-Z3024/ VPLL-Z3032) ADVERTENCIA Éste es un equipo conforme con los requisitos de la clase A de la norma CISPR 32. En un entorno residencial, este equipo puede causar interferencias radioeléctricas. Para los clientes de Europa (Solo VPLL-Z3010/VPLL-Z3024/ VPLL-Z3032) Este dispositivo no debe utilizarse en zonas residenciales. Acerca de la condensación Si la temperatura de la habitación en la que se instala el proyector cambia rápidamente, o si el proyector se traslada súbitamente de un lugar muy frío a uno muy cálido, es posible que se produzca condensación en el proyector. La condensación puede provocar errores de funcionamiento, por lo que debe prestarse atención al ajustar la temperatura del aire acondicionado. Si se produce condensación, deje el proyector encendido durante dos horas antes de utilizarlo. No poner este producto cerca de aparatos médicos Este producto (incluyendo los accesorios) tiene un imán (o imanes) que puede interferir con marcapasos, válvulas de derivación programables para el tratamiento de la hidrocefalia, o con otros aparatos médicos. No ponga el producto cerca de personas que utilicen dichos aparatos médicos. Consulte con su médico antes de utilizar este producto si utiliza cualquiera de dichos aparatos médicos. (VPLL-Z3010/Z3024/Z3032) Notas

• Verifique siempre que esta unidad funciona correctamente antes de utilizarlo. SONY NO SE HACE

RESPONSABLE POR DAÑOS DE

COMPENSACIÓN O PAGO POR LA

PÉRDIDA DE GANANCIAS

POR RECLAMACIONES DE

NINGÚN TIPO REALIZADAS POR

USUARIOS DE ESTA UNIDAD O

• SONY NO SE HACE RESPONSABLE DE LA FINALIZACIÓN NI DE LA

INTERRUPCIÓN, POR LA

CIRCUNSTANCIA QUE FUERA, DE

Manual de instrucciones (1) VPLL-3007 Enfoque manual, Tamaño de la imagen proyectada: de 60 pulgadas a 300 pulgadas (de 1,52 m a 7,62 m) Dimensiones máximas externas (An × Al × Prf): 150 × 150 × 222 mm Peso: Aprox. 1,7 kg VPLL-Z3009 Enfoque/zoom manual, Tamaño de la imagen proyectada: de 60 pulgadas a 300 pulgadas (de 1,52 m a 7,62 m) Dimensiones máximas externas (An × Al × Prf): 150 × 150 × 217 mm Peso: Aprox. 1,7 kg VPLL-Z3010 Enfoque/zoom eléctrico, (al conectarse al proyector), Tamaño de la imagen proyectada: de 60 pulgadas a 300 pulgadas (de 1,52 m a 7,62 m) Dimensiones máximas externas (An × Al × Prf): 150 × 150 × 227 mm Peso: Aprox. 2,0 kg VPLL-Z3024 Enfoque/zoom eléctrico, (al conectarse al proyector), Tamaño de la imagen proyectada: de 40 pulgadas a 600 pulgadas (de 1,02 m a 15,24 m) Dimensiones máximas externas (An × Al × Prf): 97 × 105 × 177 mm Peso: Aprox. 1,2 kg VPLL-Z3032 Enfoque/zoom eléctrico, (al conectarse al proyector), Tamaño de la imagen proyectada: de 40 pulgadas a 600 pulgadas (de 1,02 m a 15,24 m) Dimensiones máximas externas (An × Al × Prf): 97 × 105 × 177 mm Peso: Aprox. 1,2 kg Los valores para el peso y las dimensiones son aproximados. Accesorio suministrado Especificaciones Nota ESES 16 Sustitución del objetivo de proyección Sustitución del objetivo de proyección

• Asegúrese de no dejar caer el objetivo de proyección.• Evite tocar la superficie del objetivo.• Los objetivos se arañan con facilidad. Cuando los maneje, colóquelos siempre con suavidad sobre una superficie estable y nivelada en posición horizontal.• Para las explicaciones se utilizan ilustraciones del modelo VPL-FHZ65. 1 Vuelva a colocar el objetivo de proyección en la posición central. Mientras el proyector esté encendido, pulse el botón LENS SHIFT del mando a distancia y, a continuación, pulse el botón RESET. El objetivo de proyección vuelve a la posición central.El objetivo de proyección no puede extraerse a menos que haya regresado a la posición central. 2 Apague el proyector y, a continuación, desconecte el cable de alimentación de CA de la toma de corriente. Al sustituir el objetivo, puede sufrir daños en los ojos si una luz intensa incide accidentalmente en ellos. Antes de sustituir el objetivo, apague el proyector y, a continuación, desconecte el cable de alimentación de CA. 3 Mientras mantiene pulsado el botón LENS RELEASE, gire hacia la izquierda el objetivo de proyección para extraerlo. Para saber dónde está el botón LENS RELEASE, consulte el Manual de instrucciones del proyector. La posición del botón varía en función del modelo. 1 Coloque la marca del objetivo de proyección mirando hacia la superficie superior del proyector e introduzca por completo el objetivo. Notas Extracción Nota Precaución Nota Colocación Botón LENS RELEASEObjetivo de proyección Superficie superior del proyectorMarca17

Ajuste del objetivo de proyección 2 Gire el objetivo hacia la derecha hasta que quede encajado. Al colocar el objetivo de proyección, no pulse el botón LENS RELEASE. Ajuste del objetivo de proyección Nota EnfoqueEnfoque periférico(corrección de esquinas)Tamaño (zoom)VPLL-Z3024/ Z3032Pulse el botón FOCUS en el mando a distancia o el panel de control del proyector una vez y realice el ajuste con V/v/B /b en la pantalla de ajuste Lens Focus. Pulse el botón ZOOM en el mando a distancia o el panel de control del proyector y realice el ajuste con V/v/B/b.VPLL-Z3010 Pulse el botón FOCUS en el mando a distancia o el panel de control del proyector dos veces y realice el ajuste con V/v/ B/b en la pantalla de ajuste Lens Corner Correction.VPLL-3007/ Z3009Gire la palanca de enfoque para ajustar el enfoque.Gire el anillo de enfoque periférico para ajustar el enfoque.Gire la palanca de zoom para ajustar el enfoque. Palanca de enfoque Anillo de enfoque periférico Palanca de zoomDE
