MANUAL DE USUARIO Control Medel

ES Tensiómetro Manual de instrucciones ....50-61

1. Introducción 50
2. Indicaciones importantes .... 51
3. Descripción del aparato 54
4. Preparar la medición.... 55
5. Medición de la presión arterial 56
6. Evaluación de los resultados.... 58
7. Almacenamiento, consulta y borrado de los valores medidos ....59
8. Mensajes de error/Solución de problemas ...... 60
9. Limpieza y almacenamiento del aparato....60
10. Datos técnicos.... 60

Estimada clienta, estimado cliente:

Nos alegramos de que haya elegido un producto de nuestra colección. Nuestro nombre es sinónimo de productos de alta y comprobada calidad. Lea detenidamente estas instrucciones de uso, consérvelas para su futura utilización, asegúrese de que estén accesibles para otros usuarios y respete las indicaciones.

Atentamente,

El equipo de Medel

1. Introducción

Compruebe que el embalaje del tensiómetro Medel Control esté intacto y que su contenido esté completo. Antes de utilizar el aparato deberá asegurarse de que ni este ni los accesorios presentan daños visibles y de que se retira el material de embalaje correspondiente. En caso de duda no lo use y póngase en contacto con su distribuidor o con la dirección del servicio de atención al cliente indicada.

El tensiómetro para brazo sirve para la medición y el control no invasivos de los valores de la presión arterial en personas adultas.

Con él puede medirse la presión arterial de forma rápida y sencilla, guardar los valores de la medición en la memoria y consultar la evolución y el promedio de los valores medidos. Además, advierte de eventuales alteraciones del ritmo cardiaco.

Los valores medidos se clasifican y evalúan de forma gráfica. Conserve estas instrucciones de uso para poder seguir utilizándolas y asegúrese de que se encuentren disponibles para otros usuarios.

2. Indicaciones importantes

Símbolos

En las presentes instrucciones de uso, en el embalaje y en la placa de características del aparato y de los accesorios se utilizan los siguientes símbolos:

	Precaución
	Nota Indicación de información importante
	Observe las instrucciones de uso
	Pieza de aplicación tipo BF
	Corriente continua
	Eliminación según la Directiva europea sobre residuos de aparatos eléctricos y electrónicos (RAEE)
	Fabricante

Storage	Temperatura y humedad de almacenamiento admisibles
Operating	Temperatura y humedad de funcionamiento admisibles
	Proteger de la humedad
	Número de serie
	El sello CE certifica que este aparato cumple con los requisitos establecidos en la Directiva 93/42/EEC relativa a los productos sanitarios.

Indicaciones de utilización

• Para garantizar la comparabilidad de los valores, tómese la tensión siempre a la misma hora del día.
• Repose unos 5 minutos antes de cada medición.
• Si desea realizar más de una medición en una misma persona, espere 5 minutos entre medición y medición.
• No coma, beba, fume ni realice esfuerzos físicos durante un mínimo de 30 minutos antes de realizar la medición.

• Repita la medición si desconfía de la validez de los valores medidos.
  Las mediciones realizadas por uno mismo solo tienen carácter informativo, en ningún caso pueden reemplazar un examen médico. Hable de los valores que obtenga con su médico. Bajo ningún concepto debe tomar usted mismo decisiones médicas (p. ej. sobre medicamentos y su dosificación).
• No utilice el tensiómetro en recién nacidos o pacientes con preeclampsia. Si va a utilizar el tensiómetro durante el embarazo, es recomendable que consulte previamente a su médico.
• Las enfermedades cardiovasculares pueden producir errores de medición o afectar a la precisión de la medición. Lo mismo ocurre en caso de tener la presión arterial muy baja, de padecer diabetes, problemas circulatorios y alteraciones del ritmo cardiaco, o de sufrir escalofríos o temblores.
• El tensiómetro no debe utilizarse junto con un equipo quirúrgico de alta frecuencia.
• Utilice el aparato solo con las personas que tengan el contorno de brazo indicado para él.
• Tenga en cuenta que durante el inflado la extremidad en la que coloque el aparato puede sufrir limitaciones funcionales.
• La medición de la presión arterial no debe interrumpir la circulación sanguínea más tiempo del necesario. En caso

de que el aparato no funcione correctamente, retire el brazalete del brazo.

• Evite estrechar, apretar o doblar el tubo flexible del brazalete mediante medios mecánicos.
• Evite exponerse a la presión continuada del brazalete y no realice mediciones frecuentes, ya que producen una disminución del flujo sanguíneo que puede causar lesiones.
• Asegúrese de no haber colocado el brazalete en un brazo cuyas arterias o venas estén sometidas a algún tipo de tratamiento médico, p. ej. acceso por vía intravascular, administración de tratamiento por vía intravascular o un shunt arteriovenoso (A-V).
• No coloque el brazalete a personas a las que se les haya practicado una mastectomía.
• No coloque el brazalete sobre heridas, ya que pueden producirse más lesiones.
• El tensiómetro puede funcionar con pilas exclusivamente.
• El mecanismo de desconexión automático apaga el tensiómetro para conservar las pilas si no se pulsa ninguna tecla en 30 segundos.
• Este aparato solo se ha diseñado para el fin descrito en estas instrucciones de uso. Por lo tanto, el fabricante declinará toda responsabilidad por daños y perjuicios debidos a un uso inadecuado o incorrecto.

Indicaciones de conservación y cuidado

• El tensiómetro está compuesto por elementos electrónicos y de precisión. La precisión de los valores de medición, así como la vida útil del aparato, dependen de su correcta utilización:
• Proteja el aparato de impactos, humedad, suciedad, fuertes oscilaciones térmicas y exposición directa a la luz solar.
• Evite que el aparato se caiga.
• No utilice el aparato en las inmediaciones de campos electromagnéticos de gran intensidad y manténgalo alejado de instalaciones de radio y de teléfonos móviles.
• Solo pueden utilizarse los brazaletes de repuesto o los brazaletes originales que acompañan al aparato. De lo contrario, se obtendrán valores de medición erróneos.
• No pulse ninguna tecla si no tiene el brazalete puesto.
• Si no se va a utilizar el aparato durante un periodo de tiempo prolongado, se recomienda retirar las pilas.

Indicaciones para el manejo de las pilas

- En caso de que el líquido de una pila entre en contacto con la piel o los ojos, lave la zona afectada con agua y busque asistencia médica.

¡Peligro de asfixia! Los niños pequeños podrían trarse las pilas y asfixiarse. Guarde las pilas fuera del cance de los niños.

• Respete los símbolos más (+) y menos (-) que indican la polaridad.
• Si se derrama el líquido de una pila, póngase guantes protectores y limpie el compartimento de las pilas con un paño seco.
• Proteja las pilas de un calor excesivo.

¡Peligro de explosión! No arroje las pilas al fuego.

• Las pilas no se pueden cargar ni cortocircuitar.
• Si no va a utilizar el aparato durante un periodo de tiempo prolongado, retire las pilas de su compartimento.
• Utilice únicamente el mismo tipo de pila o un tipo equivalente.
• Cambie siempre todas las pilas a la vez.
• No utilice baterías.
• No despiece, abra ni triture las pilas.

Indicaciones acerca de reparaciones y eliminación

• No deseche las pilas con la basura doméstica. Lleve las pilas usadas a los puntos de recogida dispuestos para tal finalidad.
• No abra el aparato. El incumplimiento de esta disposición anula la garantía.

• No repare ni ajuste el aparato usted mismo. Si lo hace, no se garantiza un funcionamiento correcto del mismo.
• Las reparaciones solo deben ser realizadas por el servicio de atención al cliente o por distribuidores autorizados. Antes de realizar cualquier reclamación, compruebe el estado de las pilas y sustitúyalas si es necesario.

• A fin de preservar el medio ambiente, cuando el aparato cumpla su vida útil no lo tire con la basura doméstica. Se puede desechar en los puntos de recogida adecuados disponibles en su zona. Deseche el aparato según la Directiva europea sobre residuos de aparatos eléctricos y electrónicos (RAEE). Para más información, póngase en contacto con la autoridad municipal competente en materia de eliminación de residuos.

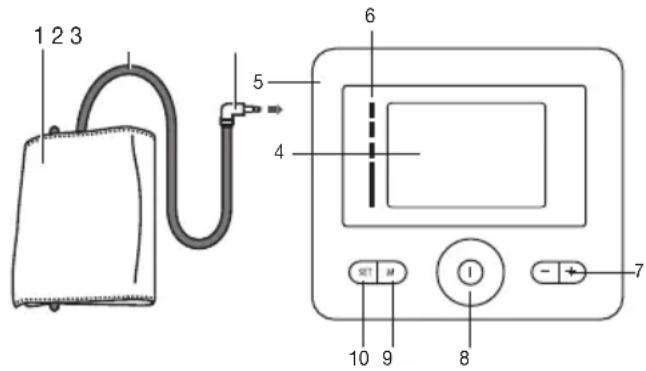

• Descripción del aparato


1 2 3 5 4 6 7 10 M 9 1 8

1. Brazalete
2. Tubo flexible del brazalete
3. Conector del brazalete
4. Pantalla
5. Toma para el conector del brazalete
6. Escala para la clasificación de los resultados de medición
7. Teclas de función -/+
8. Tecla de INICIO/PARADA ①
9. Tecla de memorización M
10. Tecla de ajuste SET

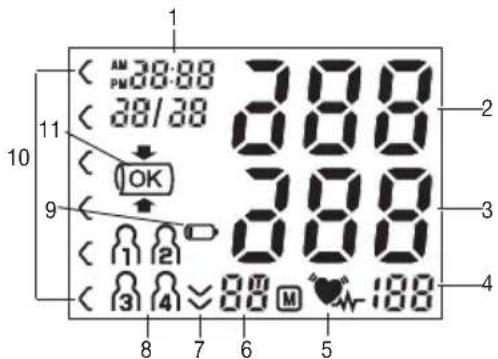

Indicaciones en la pantalla:

1 2 3 4 5 6 7 8 9 10 11 38:88 38/38 OK 388 388 388 88 M 188

1. Hora y fecha
2. Presión sistólica
3. Presión diastólica
4. Pulso medido
5. Símbolo de alteración del ritmo cardiaco
6. Indicación de memoria: valor promedio (A), mañana (B) tarde (P), número de posición de memoria
   7.Desinflado
7. Registros de usuario
8. Símbolo de cambio de pilas
9. Clasificación de los resultados de medición
10. Control de posición del brazalete

4. Preparar la medición

Colocar las pilas

• Abra la tapa del compartimento de las pilas.
• Coloque cuatro pilas de tipo 1,5 V AA (alcalinas tipo LR6). Compruebe que las pilas se hayan colocado según la polaridad indicada. No utilice pilas recargables.

- Vuelva a cerrar con cuidado la tapa del compartimento de las pilas.

- Todos los elementos de la pantalla se visualizan brevemente, en la pantalla parpadea la indicación 24 h. Configure ahora la fecha y la hora tal como se describe a continuación.

4 x 1,5V AA (LR6)

Cuando el indicador de cambio de pilas aparece de forma permanente, no se pueden seguir realizando mediciones y se deben cambiar todas las pilas. En cuanto se retiran las pilas del aparato, se debe volver a ajustar la hora.

Eliminación de las pilas

- Las pilas usadas, completamente descargadas, deben eliminarse a través de contenedores de recogida señalados de forma especial, los puntos de recogida de residuos especiales o a través de los distribuidores de equi-

pos electrónicos. Los usuarios están obligados por ley a eliminar las pilas correctamente.

- Estos símbolos se encuentran en pilas que contienen sustancias tóxicas:

Pb = la pila contiene plomo, Cd = la pila contiene cadmio, Hg = la pila contiene mercurio.

Ajustar formato de hora, fecha y hora

En primer lugar, debe ajustar la fecha y la hora del aparato, ya que solo así se podrán almacenar los datos de sus mediciones con la fecha y hora correctas para su posterior consulta.

Siga estas indicaciones para ajustar la fecha y la hora del aparato:

• Inserte las pilas o pulse durante más de 5 segundos la tecla de ajuste SET con las pilas ya insertadas.
• Ajuste con las teclas de función -/+ el modo 24h o 12h. Confirme con SET. El año comenzará a parpadear. Ajuste con las teclas de función -/+ el año y confirme con SET.
• Ajuste el mes, el día, la hora y el minuto, y confirme cada uno de ellos con latecla de ajuste SET.
• El tensiómetro se apaga automáticamente.

5. Medición de la presión arterial

Asegúrese de que el aparato está a temperatura ambiente antes de realizar la medición.

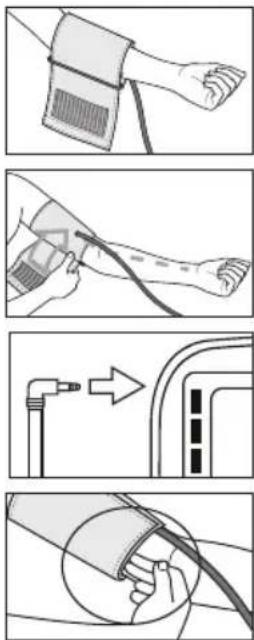

Colocación del brazalete

Coloque el brazalete en el brazo izquierdo, que deberá estar descubierto. La circulación sanguínea en el brazo no debe verse dificultada por ropa demasiado apretada u objetos similares.

El brazalete debe colocarse en la parte superior del brazo de forma que el borde inferior quede entre 2–3 cm por encima de la articulación del codo y sobre la arteria. El tubo flexible debe apuntar hacia la mitad de la palma de la mano.

Ajuste el extremo libre del braza- lete alrededor del brazo sin que quede demasiado tirante y cierre el cierre autoadherente. El brazalete debe quedar lo suficientemente ajustado como para que quepan dos dedos debajo de él.

Introduzca el tubo flexible del brazalete en la toma para el conector del mismo.

Atención: el aparato solo se debe utilizar con el brazalete original. El brazalete está diseñado para un contorno de brazo de entre 22 y 42 cm.

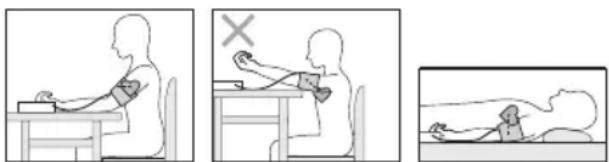

Adopción de una postura correcta

• Repose unos 5 minutos antes de cada medición. De lo contrario, podrían producirse variaciones.
• Puede sentarse o recostarse para realizar la medición. Cerciórese siempre de que el brazalete se encuentra a la altura del corazón.
• Siéntese cómodamente para medir la presión arterial. Apoye la espalda y los brazos. No cruce las piernas. Apoye los pies bien sobre el suelo.
• Para no falsear el resultado de la medición es importante no moverse ni hablar durante la misma.

Medición de la presión arterial

• Póngase el brazalete como se ha descrito anteriormente y adopte la postura en la que desea realizar la medición.
• Encienda el tensiómetro con la tecla de INICIO/PARADA ①
• El brazalete se infla automáticamente. La presión de aire del brazalete disminuye lentamente. Cuando se detecta una tendencia a la tensión alta, se vuelve a bombear aire y aumenta de nuevo la presión del brazalete. En cuanto se detecta el pulso, se muestra el símbolo de pulso ♥
• Durante toda la medición se visualiza el símbolo del control de posición del brazalete el brazalete está demasiado tenso o demasiado flojo, se visualiza
  "En este caso la medición se cancelará después de aprox. 30 segundos y el aparato se apagará. Coloque el brazalete correctamente y realice una nueva medición.
• Aparecen los resultados de las mediciones Presión sistólica, Presión diastólica y Pulso.
• El proceso de medición puede interrumpirse en cualquier momento pulsando la tecla de INICIO/PARADA ①
• E_ aparece cuando la medición no se ha podido realizar correctamente. Consulte la sección Mensajes de error/ Solución de problemas de estas instrucciones de uso y repita la medición.
• Seleccione el registro de usuario deseado pulsando la tecla de memorización M. Si no realiza ninguna selec-

ción de registro de usuario durante la memorización, el resultado de la medición se asignará al último registro de usuario utilizado. En la pantalla aparece el símbolo correspondiente 11,203,4

- Para apagar pulse la tecla de INICIO/PARADA ①Si olvida desconectar el aparato, este se desconecta de forma automática después de aproximadamente 3 minuto.

¡Espere al menos 5 minutos para hacer una nueva medición!

6. Evaluación de los resultados

Alteraciones del ritmo cardiaco:

Este aparato es capaz de reconocer eventuales alteraciones del ritmo cardiaco durante la medición, y en caso de que esto ocurra, lo indica tras la medición con el símbolo. Estas alteraciones pueden ser un indicador de arritmia. La arritmia es una enfermedad en la que el ritmo cardiaco es anormal debido a transtornos del sistema bioeléctrico, que controla los latidos del corazón. Sus síntomas (palpitaciones, pulso más lento o demasiado rápido) pueden estar provocados por enfermedades cardiacas, la edad, la predisposición física, el exceso de estimulantes, el estrés o la falta de sueño, entre otras causas. La arritmia solo puede diagnosticarse con un examen médico. Repita la medición si, tras efectuarla, aparece en la pantalla el símbolo. Tenga en cuenta que debe reposar durante 5 minutos y que durante la medición no puede hablar ni moverse. Si el

símbolo ¿parece con frecuencia, consulte a su médico. Realizar un autodiagnóstico e iniciar un tratamiento por su cuenta puede ser peligroso. Es imprescindible seguir las indicaciones de un médico.

Clasificación de los resultados de medición:

Los resultados de la medición pueden clasificarse y valorarse según la tabla siguiente.

Estos valores estándar sirven únicamente como referencia, dado que la presión arterial individual varía según la persona y el grupo de edad.

Es importante que consulte periódicamente a su médico, que le informará de sus valores personales de presión arterial normal, así como del valor a partir del cual puede considerarse peligroso un incremento de la presión arterial.

El gráfico de barras de la pantalla y la escala en el aparato indican en qué rango se encuentra la presión arterial medida.

Si los valores de sístole y de diástole se encuentran en dos rangos diferentes (p. ej. la sístole en el rango de tensión "Normal alta" y la diástole en el rango "Normal"), el gráfico de la clasificación del aparato indica siempre el rango más alto. En este ejemplo, se muestra "Normal alta".

Rango de los valores de la presión arterial	Sístole (en mmHg)	Diástole (en mmHg)	Medida
Nivel 3: hipertensión elevada	≥180≥110		Consulte a su médico
Nivel 2: hipertensión media	160–179	100–109	Consulte a su médico
Nivel 1: hipertensión leve	140–159	90–99	Sométase a revisiones periódicas en la consulta de su médico
Normal alta 130–	13985–89		Sométase a revisiones periódicas en la consulta de su médico
Normal 120–129	80–84		Haga un seguimiento por su cuenta
Ideal <120<80			Haga un seguimiento por su cuenta

Fuente: OMS, 1999 (Organización Mundial de la Salud)

7. Almacenamiento, consulta y borrado de los valores medidos

Los resultados de todas las mediciones correctamente realizadas se guardan en la memoria junto con la fecha y la hora. Cuando hay más de 30 valores de medición, los datos de medición más antiguos se pierden.

• Pulse la tecla de memorización M. Seleccione el registro de usuario que desee (1)... volviendo a pulsar la tecla de memorización M.
• Pulsando la tecla de función + se muestra el promedio R de todos los valores de medición del registro del usuario guardados. Pulsando de nuevo la tecla de función + se muestra el promedio de las mediciones de la mañana realizadas en los últimos 7 días. (Mañana: 5:00 – 9:00 horas, indicación R). Pulsando de nuevo la tecla de función + se muestra el promedio de las mediciones de la tarde realizadas en los últimos 7 días. (Tarde: 18:00 – 20:00 horas, indicación R). Pulsando una vez más la tecla de función + se mostrarán los últimos valores de medición individuales con su correspondiente fecha y hora.
• Para apagar pulse la tecla de INICIO/PARADA Ⓙ
• Si se olvida de apagar el aparato, este se apagará automáticamente tras 30 segundos.
• Si desea borrar completamente el registro del usuario en cuestión, pulse la tecla de memorización M. Mantenga

pulsadas simultáneamente durante 5 segundos la tecla de memorización M y la tecla de ajuste SET.

8. Mensajes de error/Solución de problemas

En caso de error, aparece en la pantalla el mensaje de error E.

Los mensajes de error pueden aparecer en los siguientes casos:

• el pulso no se ha podido registrar correctamente: E1;
• si no ha sido posible realizar ninguna medición: E 2;
• el brazalete se ha colocado demasiado tenso o demasiado flojo: E3;
• se ha producido un error durante la medición: E 4;
• la presión de inflado es superior a 300 mmHg: E5;
• se ha producido un error del sistema. Si aparece este mensaje de error, diríjase al servicio de atención al cliente: E6.
• las pilas están prácticamente agotadas:

En estos casos, repita la medición. Procure no moverse ni hablar durante la misma.

En caso necesario, vuelva a colocar las pilas o sustitúyalas.

9. Limpieza y almacenamiento del aparato

• Limpie con cuidado el tensiómetro solo con un paño ligeramente humedecido.

• No use limpiadores ni disolventes.

• No debe sumergir en agua el aparato en ningún caso, ya que puede penetrar líquido en él y dañarlo.

• Cuando el aparato esté guardado, no se deben colocar objetos pesados sobre él. Retire las pilas. El tubo flexible del brazalete no debe doblarse en ángulos muy cerrados.

10. Datos técnicos

N.º de modelo Medel Control

Método de medi-ción	Oscilométrico, medición no invasiva de la presión arterial en el brazo
Rango de medi-ción	Presión del brazalete 0-300 mmHg, sistólica 50-280 mmHg, diastólica 30-200 mmHg, pulso 40-180 latidos/minuto
Precisión de la indicación	sistólica ±3 mmHg, diastólica ±3 mmHg, pulso ±5 % del valor indicado
Inexactitud de la medición	La desviación estándar máxima admisible según ensayo clínico es de: sistólica 8 mmHg/diastólica 8 mmHg
Memoria 4 x 30 posiciones de memoria
Medidas Largo 112	mm x ancho 110 mm x alto 58 mm

Peso Aprox. 219 g (sin pilas ni brazalete)
Diámetro del bra-zalete	De 22 a 42 cm
Condiciones de funcionamiento admisibles	+10 °C hasta +40 °C, 15 hasta 85% de humedad relativa del aire (sin condensación)
Condiciones de almacenamiento admisibles	-20 °C hasta +55 °C, 10-90 % de humedad relativa del aire, 800-1050 hPa de presión ambiente
Alimentación 4 pilas AA de 1,5 V
Vida útil de las pilas	Para unas 300 mediciones, según lo elevado de la presión sanguínea y la presión de inflado
Accesorios Instrucciones de uso, 4 pilas AA de 1,5 V,bolsa
Clasificación Alimentación interna, IPX0, sin AP/APG, funcionamiento continuo, pieza de aplicación tipo BF

Reservado el derecho a realizar modificaciones de los datos técnicos sin previo aviso por razones de actualización.

- Este aparato cumple con la norma europea EN60601-1-2 y está sujeto a las medidas especiales de precaución

relativas a la compatibilidad electromagnética. Tenga en cuenta que los dispositivos de comunicación de alta frecuencia portátiles y móviles pueden interferir en el funcionamiento de este aparato. Puede solicitar información más precisa al servicio de atención al cliente en la dirección indicada en este documento o leer el final de las instrucciones de uso.

• Este aparato cumple la directiva europea en lo referente a productos sanitarios 93/42/EEC, las leyes relativas a productos sanitarios y las normas europeas EN1060-1 (Esfigmomanómetros no invasivos, Parte 1: Requisitos generales) y EN1060-3 (Esfigmomanómetros no invasivos, Parte 3: Requisitos suplementarios aplicables a los sistemas electromecánicos de medición de la presión arterial) e ICE 80601-2-30 (Equipos electromédicos, Parte 2-30: Requisitos particulares para la seguridad básica y funcionamiento esencial de los esfigmomanómetros automáticos no invasivos).
• La precisión de este tensiómetro ha sido comprobada exhaustivamente y se ha diseñado para lograr una larga vida útil. Si se utiliza el aparato en el ejercicio de la medicina deberán realizarse controles metrológicos con los medios adecuados. Puede solicitar más información sobre la comprobación de la precisión del aparato al servicio de asistencia técnica en la dirección indicada.

ΕΛΛΗΝΙΚΑ

Περιεχόμενα
