MANUAL DE USUARIO 51461 TORO

Desbrozadora de 18 cm sin cable

Desbrozadora de cuerda

Modelo N° 51461—220000001 y superiores

18 cm Snoerloze Trimmer

Draadtrimmer

Modelnr. 51461—220000001 & hoger

18 cm Sladdlös trimmer

ADVERTENCIA – Cuando utilice la máquina, debe observar las normas de seguridad. Para su propia seguridad y la de otras personas, por favor lea estas instrucciones antes de utilizar la máquina. Por favor, guarde las instrucciones en un lugar seguro para su uso posterior.

Es imprescindible que usted y cualquier otra persona que utilice el aparato lea y comprenda el contenido de este manual antes de utilizar el aparato. Preste atención especial al símbolo de alerta de seguridad △ que significa CUIDADO, ADVERTENCIA o PELIGRO – instrucción de seguridad personal. Lea y comprenda la instrucción porque tiene que ver con su seguridad. El incumplimiento de estas instrucciones puede dar lugar a lesiones corporales, riesgo de incendio, o descarga eléctrica.

La siguiente información ha sido adaptada de la norma europea EN 786:1996.

• Lleve gafas protectoras.
- No permita nunca que niños o personas no familiarizadas con estas instrucciones utilicen la máquina.
- Deje de utilizar la máquina si hay otras personas, especialmente niños, o animales cerca.
- Utilice la máquina solamente con luz natural o con una buena iluminación artificial.

- Antes de utilizar la máquina, y después de cualquier impacto, compruebe si hay señales de daños o desgaste y haga las reparaciones necesarias.

- No utilice nunca la máquina con protectores dañados o sin que estén colocados los protectores.

- Mantenga las manos y los pies alejados del medio de corte en todo momento, y especialmente en el momento de encender el motor.

- Tenga cuidado de no lesionarse con la cuchilla de corte de la cuerda, situada en la parte inferior de la desbrozadora. Después de instalar cuerda nueva, devuelva la máquina siempre a su posición de operación normal antes de encenderla.

- No utilice nunca elementos de corte metálicos.

- No utilice nunca piezas de repuesto o accesorios no suministrados o recomendados por The Toro Company.

- Asegúrese siempre de que los orificios de ventilación estén libres de residuos.

• La máquina pesa 4.75 kg.

- Después del uso, compruebe que la máquina no está dañada.

• Si no está usando la máquina, guárdela fuera del alcance de los niños.
• Si la desbrozadora necesita ser reparada, llévela a un Distribuidor Toro Autorizado.
• Utilice solamente piezas de repuesto y accesorios Toro.

Presión sonora

La máquina tiene una presión sonora de 69 dBA, conforme a 98/37/CE.

Potencia sonora

La máquina tiene una potencia sonora de 96 dBA, conforme a 2000/14/CE.

Vibración, Mano/brazo

La máquina tiene una vibración mano/brazo de 1.4 m/s², conforme a 98/37/CE.

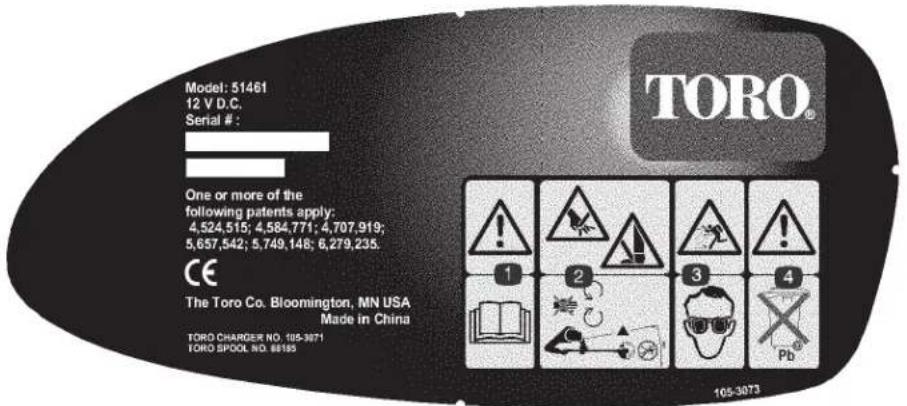

Pegatinas de seguridad/instrucciones

IMPORTANTE: Hay pegatinas de seguridad e instrucciones colocadas cerca de zonas de potencial peligro. Si están dañadas o si se han perdido, sustitúyalas.

1. Advertencia—lea el manual del operador.
2. Peligro de objetos arrojados—Lleve protección ocular.

3. Advertencia—contiene plomo; no tire la batería a la basura.

4. Peligro de corte/desmembramiento de pies o manos – manténgase alejado de cuchillas y otras piezas en movimiento. Mantenga alejadas a otras personas.

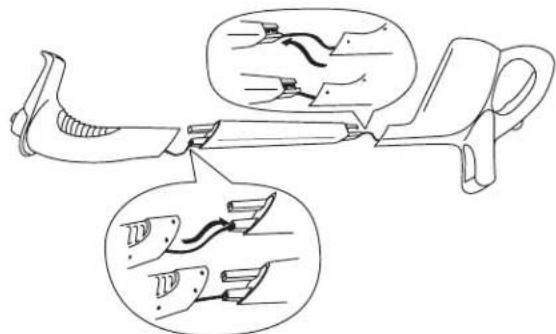

Montaje

1. Inserte los cables en la sección negra central. Nota: Asegúrese de que los cables no están torcidos.

1. Instale 2 tornillos largos y tuercas en la sección superior de la empuñadura, según muestra la imagen, con las tuercas en los taladros hexagonales.

m-5669

Operación Cómo cargar la batería

Cargue la batería durante 24 horas antes del primer uso, y luego después de cada uso.

IMPORTANTE: Cargue la batería siempre después de cada uso. Si guarda la unidad con la batería descargada se reducirá la vida de la batería. Esta batería de plomo-ácido no tiene efecto memoria, y no necesita descargarse antes de ser cargada.

1. Inserte la clavija del cargador en el enchufe de la desbrozadora.

IMPORTANTE: Utilice únicamente el cargador suministrado con la desbrozadora o un cargador Toro genuino, que puede adquirir en su Distribuidor Toro Autorizado.

1. Enchufe el cargador a la red eléctrica.

Se encenderá el indicador verde de carga.

1. Cargue la batería durante 24 horas.

Nota: El indicador de carga estará siempre encendido mientras la desbrozadora está conectada al cargador y la red eléctrica. No se apaga cuando la carga está completa.

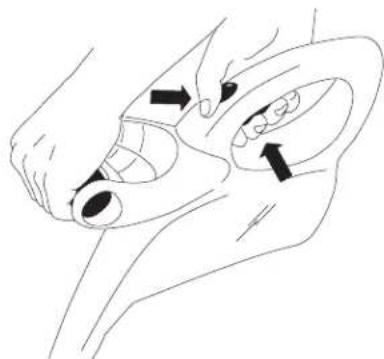

Cómo arrancar la desbrozadora

Para arrancar la desbrozadora, tire hacia atrás del interruptor situado encima de la empuñadura, y apriete el gatillo.

Cómo para la desbrozadora

Para parar la desbrozadora, suelte el gatillo.

Consejos de operación

Para reducir el desgaste de la cuerda y mejorar el rendimiento de corte, utilice las siguientes técnicas:

ADVERTENCIA

Cuando la desbrozadora está en marcha, el cabezal de corte gira. Si usted toca la cuerda de corte o el cabezal de corte, puede lesionarse.

- Mantenga el cabezal de corte alejado de sus pies y de otras personas.

- Asegúrese de que el cabezal de corte se ha parado y que la desbrozadora está desenchufada antes de invertirla. No arranque la desbrozadora cuando está invertida.

ADVERTENCIA

Durante la operación, la desbrozadora puede arrojar objetos hacia el operador o hacia otras personas, causando lesiones.

•Lleve gafas de seguridad u otra protección ocular adecuada, pantalón largo y zapatos mientras utiliza la desbrozadora.

- No utilice la desbrozadora para perfilar los bordes de tierra.

- Mantenga a otras personas y animales alejados de la zona de trabajo.

- Inspeccione la zona a cortar en busca de alambres, cuerdas u objetos similares que pudieran enredarse en la cuerda giratoria. Recoja cualquier objeto que pudiera ser arrojado por la desbrozadora.

- Utilice la desbrozadora únicamente cuando la hierba y las malas hierbas están secas.

- Mueva la desbrozadora lentamente, introduciéndola y retirándola de la zona a cortar.

m-5721

• Si la hierba o las malas hierbas a cortar tienen más de 20 cm de alto, córtelas desde arriba hacia abajo en pequeños incrementos.
• No fuerce la desbrozadora. Deje que la misma punta de la cuerda de nylon realice el corte (sobre todo a lo largo de los muros).
• No arrastre el carrete de la desbrozadora por el suelo mientras corta.
• Después de cada uso, alargue un poco la cuerda para evitar que ésta se retraiga dentro del cabezal de corte.
• No guarde la desbrozadora con la batería descargada.
• No es posible cargar demasiado la desbrozadora. Déjela siempre conectada al cargador mientras no la está usando.
• Guarde la desbrozadora en un lugar fresco y seco, alejado de la luz solar directa y otras fuentes de calor.

Cómo alargar la cuerda

La punta de la cuerda de corte se desgastará durante el uso y reducirá la anchura de corte.

Para aumentar la longitud de la cuerda, golpee el carrete contra el suelo con la desbrozadora en marcha.

Nota: La cuchilla situada debajo del protector cortará la cuerda automáticamente a la longitud correcta.

IMPORTANTE: Siga estas precauciones para asegurar el rendimiento óptimo de la cuerda.

- No sujete el carrete contra el suelo.

• Para ayudar a evitar enredos, dé un solo golpe para alargar la cuerda. Si se requiere más cuerda, espere unos segundos antes de golpear el cabezal de la desbrozadora.
• No deje que la cuerda quede demasiado corta.
• Mantenga lo longitud de la cuerda igual al diámetro total de corte siempre que sea posible.
• Si la cuerda no se alarga de vez en cuando, se desgastará hasta el ojal. Cuando la desbrozadora se para, la cuerda tiene a relajarse y puede retraerse dentro del cabezal de corte. Si esto ocurre, retire el carrete, vuelva a pasar la cuerda por el ojal y monte el carrete en la desbrozadora.

Cómo cambiar la cuerda

Para cambiar la cuerda, usted puede adquirir un carrete nuevo de cuerda (modelo n° 88185 u 88045) o adquirir cuerda a granel (0,065 pulg. de diámetro, 3 m de largo) para enrollar en el carrete antiguo. Puede adquirir ambos en su Distribuidor Toro Autorizado.

El carrete puede desgastarse durante el uso normal, y será necesario cambiarlo de vez en cuando.

Nota: Si la cuerda se enreda o si se rompe a la altura del ojal, pare la desbrozadora, retire el carrete según se describe a continuación, pase la cuerda por el ojal y vuelva a montar el carrete en el cabezal.

CUIDADO

Si utiliza otra cuerda que no sea la cuerda de nylon monofilamento Toro de 0,065 pulg., podría cortar la ropa y la piel causando lesiones y/o sobrecargar el motor, y posiblemente causar un incendio o una descarga eléctrica. No utilice alambre, cuerda normal, cuchillos de plástico ni ninguna cuerda o elemento de corte que no sea la cuerda de nylon monofilamento Toro de 0,065 pulg., con longitud máxima de 3 m.

CUIDADO

Si usted no instala correctamente el carrete y la tapa, la desbrozadora podría arrojarlos durante la operación, causando lesiones al operador o a otras personas.

Asegúrese de instalar correctamente el carrete y la tapa, fijando las dos pestañas de bloqueo de la tapa en la carcasa del carrete.

1. Apriete la pestaña de cada lado de la tapa.

Nota: Es posible que tenga que utilizar un destornillador para apretar las pestañas si la desbrozadora es nueva.

Nota: Si el muelle se cae del cabezal de corte durante este procedimiento, instale el muelle antes de instalar el carrete y la tapa.

1. Si queda algún resto de cuerda de corte (debe quedar un trozo corto), retírelo y deséchelo.
2. Limpie a fondo el cabezal de corte. Asegúrese de que no hay piezas dañadas o desgastadas.

3. Si desea enrollar cuerda nueva en el carrete, siga estos pasos:

4. Enganche un extremo de la cuerda en la ranura del carrete, dejando que sobresalga no más de 3 mm, empujando el extremo de la cuerda hasta el final de la ranura.

5. Enrolle la cuerda en el sentido que marca la flecha del carrete, de forma homogénea, en el canal del carrete.

Nota: La desbrozadora no funcionará correctamente si la cuerda se enrolla en sentido contrario, si el extremo de la cuerda sobresale más de 3 mm, o si la cuerda se enrolla sobrepasando el borde exterior del carrete.

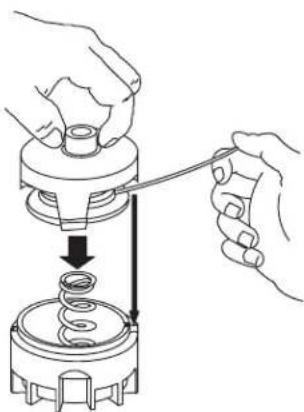

1. Desenrolle no más de 7,5 cm de cuerda del carrete (cuerda nueva o re-utilizada). Sujete la cuerda y el carrete para evitar que se desenrolle.

2. Sujetando la cuerda y el carrete para evitar que se desenrolle la cuerda, coloque la tapa en el carrete.

3. Inserte la cuerda en el ojal, alineando las pestañas de la tapa con las ranuras del cabezal de corte.
4. Apriete las pestañas y empuje hacia abajo la tapa y el carrete hasta que la tapa quede bloqueada.

Nota: Es posible que haya que girar ligeramente el carrete para poder instalarlo correctamente.

Una vez correctamente instalado, el cabezal de corte debe tener el aspecto que aparece en la ilustración.

Después de cada uso de la desbrozadora, complete los procedimientos siguientes:

• Limpie la desbrozadora con un paño húmedo. No lave la desbrozadora con una manguera ni la sumerja en agua.
• Limpie o rasque el cabezal de corte y la zona del carrete si hay señales de acumulación de suciedad o recortes.
• Compruebe y apriete todos los cierres. Repare o sustituya cualquier pieza dañada o que falte.
• Rasque cualquier suciedad de las entradas de aire.

IMPORTANTE: Mantenga las entradas de aire libres de hierba y suciedad para evitar que se sobrecaliente el motor.

Almacenamiento

Si no va a utilizar la desbrozadora durante más de un mes, desconecte el cargador de la red y de la desbrozadora una vez que ésta se haya cargado por completo. No guarde la desbrozadora con el cargador enchufado. Si almacena la desbrozadora en un lugar

caldeado, se reducirá la vida de la batería. Si es necesario guardar la desbrozadora en un lugar caldeado, cargue la batería durante 24 horas cada 2–3 meses si no se utiliza.

Mantenimiento

Toro ha diseñado este producto para que le proporcione años de funcionamiento sin problemas. Si necesita mantenimiento, lleve el producto a su Distribuidor Toro Autorizado. Su Distribuidor Toro ha recibido formación especial en la reparación de los productos Toro y se asegurará de que su Toro siga siendo "Todo" Toro.

Cómo deshacerse de la batería

Si la batería ya no mantiene la carga, usted podrá adquirir una batería nueva en su Distribuidor Autorizado, quien se la instalará. Si desea desechar la desbrozadora, retire y recicle la batería antes de hacerlo.

1. Retire los 2 pernos y las tuercas que fijan la empuñadura de la desbrozadora a la sección central negra.
2. Retire los 6 tornillos que sujetan las dos mitades de la empuñadura y separe las dos mitades.
3. Retire la batería y desconéctela de los cables.
4. Deseche la desbrozadora.
5. Recicle la batería de plomo/ácido según la normativa local.
