GEBRUIKSAANWIJZING 51461 TORO

Gebruikershandleiding

Bruksanvisning

WAARSCHUWING!—Bij het gebruik van de machine moeten de veiligheidsvoorschriften in acht worden genomen. Met het oog op uw veiligheid en die van de omstanders verzoeken wij u deze instructies te lezen voordat u de machine in gebruik neemt. Bewaar de instructies op een veilige plaats voor toekomstig gebruik.

Het is van essentieel belang dat u of elke andere gebruiker van de machine eerst de handleiding leest en begrijpt alvorens de machine in gebruik te nemen. Let vooral op het veiligheidssymbool ④at betekent VOORZICHTIG, WAARSCHUWING of GEVAAR – instructie voor persoonlijke veiligheid. Lees die instructie en zorg dat u die begrijpt omdat deze betrekking heeft op de veiligheid. Niet-naleving van deze instructies kan leiden tot lichamelijk letsel, brandgevaar of een elektrische schok.

De volgende veiligheidsinstructies zijn ontleend aan de Europese norm EN 786:1996:

• Draag oogbescherming of een veiligheidsbril.
• U mag de machine nooit laten bedienen door kinderen of personen die niet bekend zijn met deze instructies.
• Stop de machine wanneer er personen, met name kinderen, en huisdieren in de buurt van het werkgebied verschijnen.
• Gebruik de machine uitsluitend bij daglicht of goed kunstlicht.
• Voordat u de machine in gebruik neemt of nadat deze een voorwerp heeft geraakt, moet u de machine controleren op tekenen van slijtage of beschadiging.
• Gebruik de machine nooit als schermen zijn beschadigd of ontbreken.
• Houd uw handen en voeten te allen tijde uit de buurt van de snijdraad, vooral als u de motor start.
• Pas op dat u niet gewond raakt door het snijmes aan de onderkant van de trimmer. Nadat u een nieuwe snijdraad hebt gemonteerd, moet u altijd de machine weer in de normale positie zetten voordat u de motor start.
• Gebruik nooit metalen snij-elementen.
• Gebruik ter vervangen nooit onderdelen en accessoires die niet zijn geleverd of aanbevolen door Toro.
• Zorg ervoor dat de ventilatiegaten altijd vrij van rommel blijven.
• De machine weegt 4.75 kg.

• Na gebruik moet u de machine controleren op beschadiging.

• Als u de machine niet gebruikt, moet u deze buiten bereik van kinderen opslaan.

• Als de trimmer moet worden gerepareerd, dient u de machine naar een erkende Toro-dealer te brengen.
• Gebruik ter vervanging uitsluitend onderdelen en accessoires van Toro.

Geluidsdruk

De geluidsdruk van de machine bedraagt 69 dBA overeenkomstig 98/37/EG.

Geluidsvermogen

Het geluidsvermogen van de machine bedraagt 96 dBA overeenkomstig 2000/14/EG.

Trilling op handen/armen

De machine heeft een trillingsniveau op de handen en de armen van 1.4 m/s ^2 overeenkomstig 98/37/EG.

Veiligheids- en instructiestickers

BELANGRIJK: Veiligheids- en instructiestickers bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang versleten of beschadigde stickers.

1. Waarschuwing—Lees de gebruikershandleiding.
2. Handen of voeten kunnen worden gesneden/geamputeerd—Blijf uit de buurt van draaiende messen en bewegende onderdelen. Houd omstanders op een afstand.
3. Machine kan voorwerpen uitwerpen—Draag oogbescherming.
4. Waarschuwing—Bevat lood; werp de accu niet in het afval.

Montage

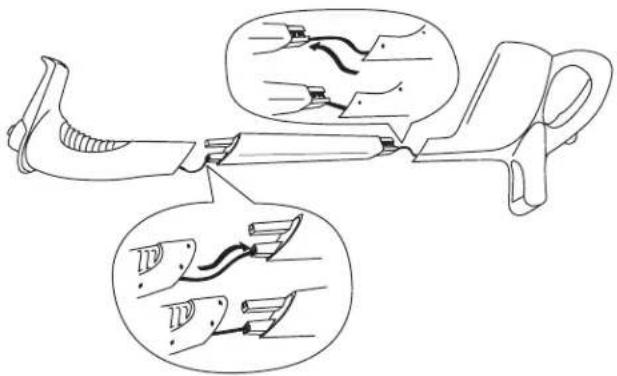

1. Steek de kabels in het zwarte middendeel.

N.B.: Let erop dat de kabels niet verdraaid worden.

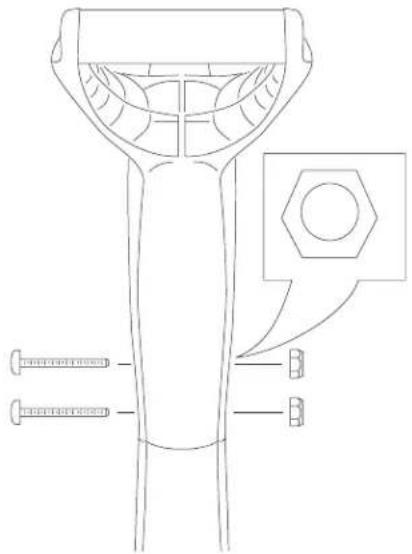

1. Steek 2 lange schroeven met moeren door de bovenste handgreep (zie afbeelding), met de moeren in de zeskantige gaten.

Gebruiks- aanwijzing

Accu opladen

Laad de accu gedurende 24 uur op als u de trimmer voor de eerste keer gaat gebruiken, en vervolgens na elk gebruik.

BELANGRIJK: De accu moet altijd worden opgeladen nadat de trimmer is gebruikt. Als de machine wordt opgeslagen met een lege accu, zal dit de levensduur van de accu bekorten. Deze loodaccu heeft geen geheugen en hoeft niet helemaal leeg te zijn voordat deze wordt opgeladen.

1. Steek de stekker van de oplader in het contact van de trimmer.

BELANGRIJK: Gebruik uitsluitend de oplader die wordt geleverd bij de trimmer of een originele Toro-oplader die verkrijgbaar is bij een erkende Toro-dealer.

1. Sluit de oplader aan op een stopcontact. Het groene oplaadlampje gaat branden.

2. Laad accu gedurende 24 uur op. N.B.: Het oplaadlampje zal steeds branden als de trimmer is aangesloten op de oplader en het stopcontact. Het lampje dooft niet tijdens het opladen.

De trimmer starten

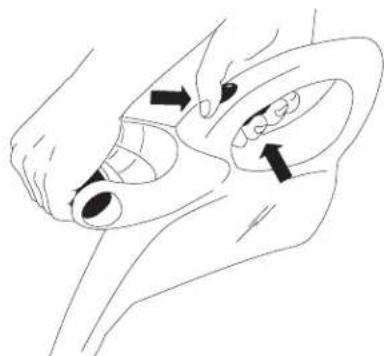

Om de trimmer te starten, trekt u de schakelaar op de handgreep naar achteren en drukt u de trekker in.

Tips voor bediening en gebruik

Om slijtage van de draad te beperken en de trimprestaties te verbeteren, moet u bij het trimmen als volgt te werk gaan:

WAARSCHUWING

Als de trimmer loopt, draait de snijkop rond. Als u in aanraking komt met de snijdraad of de snijkop, kunt u letsel oplopen.

•Houd de snijkop uit de buurt van uw voeten en omstanders.
- De snijkop moet tot stilstand zijn gekomen en de trimmer moet ontkoppeld zijn voordat u deze omkeert. Start de trimmer nooit als deze is omgekeerd.

WAARSCHUWING

Tijdens het gebruik kan de trimmer voorwerpen uitwerpen in de richting van de gebruiker of een omstander, waardoor letsel kan worden veroorzaakt.

• Draag tijdens het trimmen een veiligheidsbril of andere oogbescherming, een lange broek en schoenen.
• Gebruik de trimmer niet als kantensnijder.
  •Houd mensen en huisdieren uit de buurt van het werkgebied.

- Controleer het terrein op draden, touwen en soortgelijk materiaal, die verward kunnen raken in de draaiende snijdraad. Verwijder rommel of voorwerpen die de trimmer zou kunnen uitwerpen.

- Trim uitsluitend als het gras en het onkruid droog zijn.

- Beweeg de trimmer langzaam in en uit het gebied dat u trimt.

• Snij onkruid of gras dat langer is dan 20 cm, van boven naar beneden in kleine stappen.
• Let erop dat u de trimmer niet overbelast. Trim met het uiteinde van de nylondraad (vooral langs muren).
• Sleep de spoel van de trimmer tijdens het gebruik niet over de grond.
• Na elk gebruik moet u een stuk van de draad naar buiten voeren om te voorkomen dat de draad in de snijkop getrokken.
• U mag de trimmer nooit opslaan met een lege accu.
• De trimmer kan niet te ver worden opgeladen. Houd de trimmer op de oplader als u die niet gebruikt.
• Bewaar de trimmer op een koele, droge plaats. Bescherm de machine tegen direct zonlicht en houd deze uit de buurt van een hittebron.

De draad verlengen

Het uiteinde van de snijdraad zal slijten tijdens het gebruik, waardoor de trimstrook kleiner wordt.

Om de draad te verlengen, klopt u met de spoel op de grond terwijl de trimmer loopt.

N.B.: Het mes onder het scherm zal de draad automatisch op de juiste lengte snijden.

BELANGRIJK: Houd u aan de volgende voorzorgsmaatregelen ten behoeve van een optimale werking van de snijdraad.

• Zorg ervoor dat de spoel niet op de grond komt.
• Om te voorkomen dat de draad in de knoop raakt, mag u de trimmer maar een maal op de grond kloppen om de draad te verlengen. Als er meer draad nodig, moet u een paar seconden wachten voordat u met de kop van trimmer op de grond klopt.
• Laat de draad niet te kort afslijten.
• Zorg ervoor dat de lengte van de draad zoveel mogelijk gelijk blijft aan de volledige snijdiameter.
• Als de draad niet af en toe naar voren wordt getrokken, zal deze slijten tot aan het ringetje. Als de trimmer stopt, zal de draad gewoonlijk slap worden en soms terugschieten in de snijkop. In dat geval moet u de spoel verwijderen, de draad weer door het ringetje voeren en de spoel op de trimmer monteren.

De draad vervangen

Als u de draad wilt vervangen, kunt u een nieuwe, vooraf gewonden draadspoel (modelnr. 88185 of 88045) kopen of gebruik maken van los verkrijgbaar draad (0,065 inch dia. x 3 m), dat u kunt winden om de oude spoel. Deze zijn allebei verkrijgbaar bij een erkende Toro-dealer.

De spoel kan slijten als gevolg van normaal gebruik en moet in sommige gevallen worden vervangen.

N.B.: Als de draad de in de war raakt of afbreekt bij het ringetje, moet u de trimmer afzetten, de spoel verwijder zoals hieronder wordt beschreven, de draad door het ringetje voeren en de spoel weer op de snijkop monteren.

VOORZICHTIG

Draad van een ander type dan nylon monofilament van Toro met een diameter van 0,065 inch, kan door kleding en de huid snijden, waardoor u letsel kunt oplopen, en/of de motor overbelasten, met de kans op brand of een elektrische schok.

Gebruik geen metaaldraad, touw, kunststof messen of een snijdraad of ander materiaal dan nylon monofilament van Toro met een diameter van 0,065 inch en een lengte van maximaal 3 meter.

VOORZICHTIG

Als u de spoel en de kap niet correct monteert, kan de trimmer deze tijdens het gebruik wegwerpen, waardoor de gebruiker en omstanders letsel kunnen oplopen. Zorg ervoor dat de spoel en de kap correct zijn gemonteerd en de twee borglipjes op de kap stevig vastzitten in de behuizing van de spoel.

1. Druk op de lipjes aan beide zijden van de kap.

N.B.: U zult misschien een schroevendraaier nodig hebben op de lipjes op een nieuwe trimmer te drukken.

2.

N.B.: Als de veer tijdens deze procedure van de van snijkop raakt, moet u de veer plaatsen voordat u de spoel en de kap monteert.

1. Verwijder overtollig snijdraad (op een kort stuk na) en gooi dit weg.
2. Maak de snijkop grondig schoon. Controleer op beschadigde en versleten onderdelen.

3. Als u een nieuwe draad om de oude spoel wilt winden, moet u als volgt te werken.

4. Haak een uiteinde van de draad in de gleuf op de spoel. Laat niet meer dan 3 mm uitsteken en duw het uiteinde van de draad helemaal tot het binnenste uiteind van de gleuf.

5. Wind de draad gelijkmatig in de richting van de pijl op de spoel tussen de opstaande randen van de spoel.

N.B.: De trimmer zal niet correct functioneren als de draad in de verkeerde richting wordt gewonden, het uiteinde van de draad meer dan 3 mm uitsteekt of de draad niet tussen de randen van de spoel wordt gewonden.

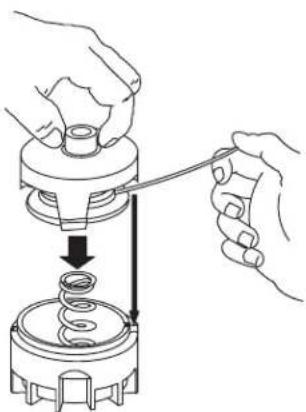

1. Wind maximaal 7,5 cm draad van de spoel af (een nieuwe spoel of een spoel die opnieuw is omwonden). Houd de draad en de spoel vast om rafelen te voorkomen.

2. Plaats de kap op de spoel terwijl u de draad en de spoel vasthoudt om rafelen te voorkomen.

3. Steek de draad in het ringetje en houd de lipjes van de kap recht voor de gleuven in de snijkop.
4. Druk op de lipjes en duw de kap en de spoel omlaag om de kap vast te zetten.

N.B.: U zult de spoel misschien een beetje moeten ronddraaien om deze correct te kunnen monteren.

De afbeelding toont een correct gemonteerde snijkop.

Telkens nadat de trimmer is gebruikt, moeten de volgende procedures worden uitgevoerd:

• Veeg de trimmer schoon met een vochtige doek. U mag de trimmer niet schoonspuiten of onderdompelen in water.
• Veeg of krab aangekoekt vuil of maaisel van de snijkop en de spoel.
• Controleer alle bevestigingen en draai ze aan. Als een onderdeel is beschadigd of verdwenen, moet u dit repareren of vervangen.
• Krab rommel van de luchtinlaatopeningen

BELANGRIJK: Houd de luchtinlaatopeningen vrij van gras en rommel om te voorkomen dat de motor oververhit raakt.

Opslag

Als de trimmer langer dan één maand niet wordt gebruikt, moet u de oplader losmaken van het stopcontact en de trimmer nadat de accu van de trimmer volledig is opgeladen. Sla de trimmer niet op als de oplader nog is aangesloten op het stopcontact. Opslag in een warme ruimte zal de levensduur van de accu bekorten. Als u de trimmer moet opslaan in een

warme ruimte, dient u de accu om de 2–3 maanden gedurende 24 uur op te laden als de trimmer niet wordt gebruikt.

Service

Toro heeft dit product ontworpen om u jarenlang probleemloos gebruik te bieden. Indien u service nodig hebt, kunt u het product naar een erkende Toro-dealer brengen. Uw Toro-dealer is speciaal opgeleid om Toro-producten te repareren en zal ervoor zorgen dat uw Toro-product "Volledig" Toro blijft.

Accu afvoeren

Als de accu niet meer kan worden opgeladen, kunt u een nieuwe accu kopen en deze laten monteren door een erkende Toro-dealer. Als u de trimmer wilt wegdoen, moet u eerst de accu verwijderen en naar een inzamelstation brengen.

1. Verwijder de 2 bouten en moeren waarmee de handgreep van de trimmer is bevestigd aan het zwarte middendeel.
2. Verwijder de 6 schroeven waarmee de twee helften van de handgreep aan elkaar zijn bevestigd, en trek de helften van elkaar.
3. Verwijder de accu en maak deze los van de kabels.
4. Gooi de trimmer weg.
5. Voer de loodaccu af volgens de plaatselijk geldende voorschriften.
