MANUALE UTENTE 51461 TORO

Decespugliatore cordless 18 cm

Decespugliatore a filo

Modello 51461—220000001 ed oltre

Operator's Manual

Mode d'emploi

Bedienungsanleitung

Manual del operador

Manuale dell'operatore

Safety

AVVERTENZA!—Rispettate le norme di sicurezza quando utilizzate la macchina. Per la vostra sicurezza e quella degli astanti, vi preghiamo di leggere le seguenti istruzioni prima di azionare la macchina. Conservate le istruzioni in un luogo sicuro, per utilizzarle in futuro.

È assolutamente importante che voi e gli altri operatori dell'attrezzo leggiate e comprendiate il contenuto di questo manuale prima di utilizzare l'attrezzo. Prestate particolare attenzione al simbolo di avvertimento che significa ATTENZIONE, AVVERTENZA o PERICOLO — norme di sicurezza personali. Leggete attentamente le norme di sicurezza. Il mancato rispetto di queste istruzioni può provocare infortuni, il rischio d'incendio e scosse elettriche.

Le informazioni riportate di seguito sono un adattamento della norma europea EN 786:1996.

• Indossate occhiali di protezione.
  • Non consentite mai l'uso della macchina a bambini, o a persone che non abbiano dimestichezza con le istruzioni.
• Fermate la macchina in prossimità di altre persone, soprattutto bambini, o di animali da compagnia.
• Utilizzate la macchina solamente alla luce del giorno o con illuminazione artificiale adeguata.
• Prima di utilizzare la macchina, ed ogni volta in seguito ad urti, verificate che non abbia segni di usura o danno, ed all'occorrenza riattate.
  • Non azionate mai la macchina con protezioni difettose o smontate.
• Tenete sempre mani e piedi lontano dagli apparati di taglio, particolarmente in sede di accensione del motore.
• Fate attenzione a non infortunarvi con la lama di taglio del filo, sotto il decespugliatore. Dopo avere montato un nuovo filo, raddrizzate sempre la macchina nella normale posizione di lavoro prima di accenderla.
  • Non utilizzate mai elementi di taglio metallici.
• Non utilizzate mai parti di ricambio di accessori non forniti o raccomandati dalla Toro Company.
• Verificate sempre che le bocchette di ventilazione non siano intasate.
  • La macchina pesa 4.75 kg.
• Dopo l'utilizzo verificate sempre che la macchina non abbia subito danni.

• Durante le pause di utilizzo conservate la macchina lontano dai bambini.

• Nel caso in cui sia necessario fare riparare il decespugliatore, portatelo da un Distributore Toro autorizzato.

• Utilizzate soltanto parti di ricambio ed accessori Toro.

Pressione sonora

La pressione sonora della macchina è di 69 dBA, in ottemperanza a 98/37/CE.

Potenza sonora

La potenza sonora della macchina è di 96 dBA, in ottemperanza a 2000/14/CE.

Vibrazione mano-braccio

La vibrazione mano-braccio della macchina è di 1.4 m/s², in ottemperanza a 98/37/CE.

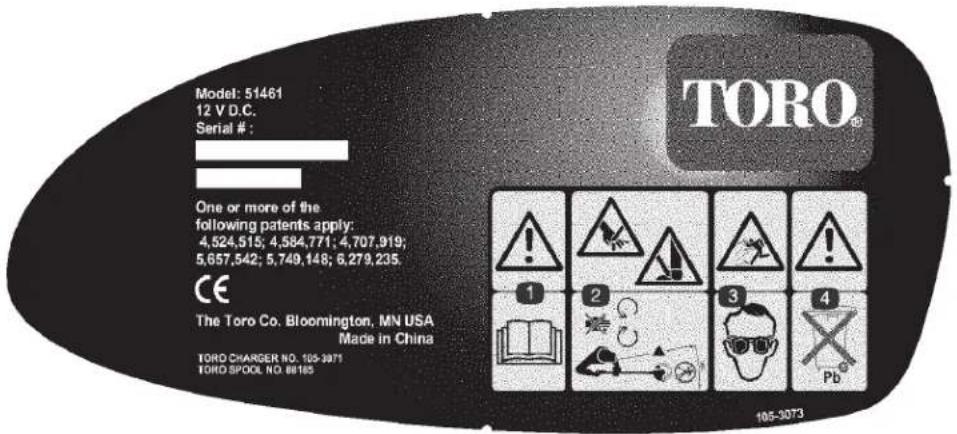

Adesivi di sicurezza o d'istruzione

Importante : Gli adesivi di sicurezza o d'istruzione sono affissi nelle adiacenze di punti potenzialmente pericolosi. Sostituite gli adesivi danneggiati o smarriti.

1. Avvertenza. Leggete il manuale dell'operatore.
2. Pericolo di ferite e smembramento di mani e piedi. Restate lontano da lame rotanti e parti mobili. Tenete lontano gli astanti.
3. Pericolo di oggetti scagliati. Usate occhiali di sicurezza.
4. Avvertenza. Contiene piombo. Non smaltite la batteria nella spazzatura.

Assemblaggio

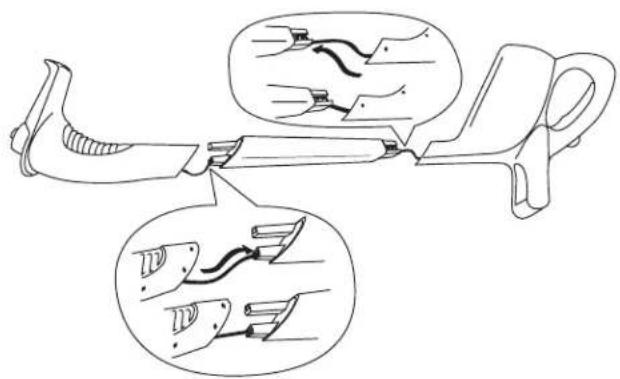

1. Inserite i cavi nella sezione nera centrale.

Nota: Verificate che i cavi non siano attorcigliati.

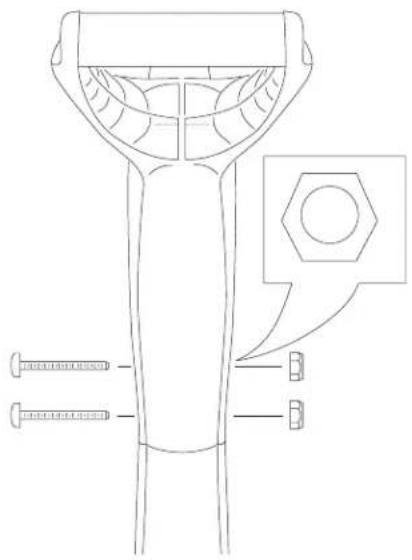

1. Inserite nell'impugnatura superiore due viti lunghe con dadi, come illustrato, collocando i dadi nei fori esagonali.

Funzionamento Ricarica della batteria

Caricate la batteria per 24 ore prima di utilizzare l'attrezzo la prima volta, ed in seguito sempre dopo l'uso.

Importante Caricate sempre la batteria dopo

l'uso dell'attrezzo. La vita della batteria viene ridotta in caso di rimessaggio dell'attrezzo con la batteria scarica. Questa batteria al piombo non ha memoria, e non occorre scaricarla completamente prima della ricarica.

1. Inserite la spina del caricabatterie nella presa sul decespugliatore.

Importante Utilizzate soltanto il caricabatterie a corredo del decespugliatore, o un caricabatterie originale Toro acquistato dal Distributore Toro autorizzato di zona.

1. Inserite il caricabatterie in una presa a parete. La spia verde di ricarica si accende.
2. Ricaricate la batteria per 24 ore.

Nota: La spia di ricarica è sempre accesa quando il decespugliatore è collegato al caricabatterie ed alla presa di corrente. Quando è carica non si spegne.

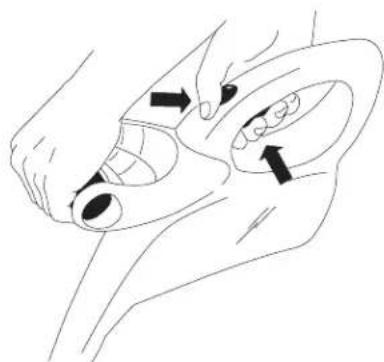

Avviamento del decespugliatore

Per avviare il decespugliatore tirate indietro l'interruttore previsto sulla maniglia, e premete il dispositivo di azionamento.

Arresto del decespugliatore

Per arrestare il decespugliatore rilasciate il dispositivo di azionamento.

Per ridurre l'usura del filo e migliorare la resa del decespugliatore, osservate i seguenti metodi durante l'uso:

Avvertenza

La testa di taglio gira quando il decespugliatore è in funzione. Evitate il contatto con il filo o la testa di taglio, perché potreste infortunarvi.

• Tenete la testa di taglio lontano dai vostri piedi e dagli astanti.
• Prima di capovolgere il decespugliatore verificate che la testa di taglio sia ferma e che sia stata tolta la spina. Non avviate il decespugliatore quando è capovolto.

Avvertenza

Il decespugliatore può scagliare oggetti, durante l'uso, che potrebbero infortunare l'operatore o gli astanti.

• Indossate occhiali di sicurezza o un altro tipo di protezione idonea degli occhi, pantaloni lunghi e scarpe, quando utilizzate il decespugliatore.
  •Non usate il decespugliatore a guisa di tagliabordi.
• Tenete la gente e gli animali da compagnia lontano dall'area di lavoro.
• Verificate che l'area di lavoro sia esente da fili, pezzi di corda, spago o articoli simili che possano impigliarsi nel filo mentre gira. Raccogliete gli oggetti e i detriti che possano essere scagliati dal decespugliatore.
• Rifinite soltanto quando l'erba e la malerba sono asciutte.

- Fate oscillare lentamente il decespugliatore dentro e fuori l'area da ripulire.

• Falciate l'erba e la malerba alta più di 20 cm in piccole riprese, procedendo dall'alto verso il basso.
• Non sforzate il decespugliatore. Fate in modo che solo la punta del filo di nylon effettui il taglio (specialmente lungo i muri).
• Non trascinate sul terreno la bobina del decespugliatore durante l'uso.
• Estraete il filo, al termine di ogni operazione, per impedire che rientri nella testa di taglio.
• Non conservate il decespugliatore con la batteria scarica.
  • Non c'è pericolo di sovraccaricare il decespugliatore. Lasciatelo collegato al caricabatterie durante le pause di utilizzo.
• Riponete il decespugliatore in un luogo fresco e asciutto, lontano dai raggi del sole e da fonti di calore.

Allungamento del filo

Durante l'utilizzo la punta del filo di taglio si consuma, e riduce il raggio di falciata.

Per allungare il filo, picchiettate la bobina sul terreno mentre il decespugliatore è in moto.

Nota: La lama sottostante la protezione taglia automaticamente il filo alla giusta lunghezza.

Importante Per la resa ottimale del filo, prendete le seguenti precauzioni.

• Non tenete la bobina a contatto con il suolo.

• Per impedire l'attorcigliamento del filo, allungatelo dando un solo colpetto. All'occorrenza, per allungare maggiormente il filo attendete alcuni secondi e date un altro colpetto alla testa del decespugliatore.
  • Non lasciate accorciare troppo il filo.

• Mantenete la lunghezza del filo al massimo diametro di taglio possibile.

• Se non viene allungato di tanto in tanto, il filo si consuma fino all'occhiello. Quando il decespugliatore si ferma, il filo tende a rilassarsi e talvolta rientra nella testa di taglio. In questo caso, togliete la bobina, inserite di nuovo il filo nell'occhiello e montate la bobina sul decespugliatore.

Sostituzione del filo

Per la sostituzione del filo potete acquistare una bobina nuova con filo preavvolto (modello n. 88185 o 88045), oppure del filo sciolto (0,065 pollice diam. x 3 m.) da avvolgere sulla bobina esistente. Potrete ordinarli entrambi al Centro di Assistenza autorizzato di zona.

Col tempo la bobina si usura, e di quando in quando sarà necessario sostituirla.

Nota: In caso di grovigli o rottura del filo in prossimità dell'occhiello, spegnete il decespugliatore, togliete la bobina – come riportato di seguito –, infilate il filo nell'occhiello e rimontate la bobina sulla testa di taglio.

Attenzione

Utilizzando un filo diverso dal monofilamento di nylon Toro del diametro di 0,065 pollice potreste causare tagli ad indumenti o ferite, e/o il sovraccarico del motore, con rischio di incendi e scosse elettriche.

Utilizzate soltanto monofilamento di nylon Toro del diametro di 0,065 pollice, lunghezza massima 3 metri, e mai filo metallico, corda, lame di plastica, filo o altro materiale da taglio.

Attenzione

Montate sempre correttamente la bobina ed il coperchio, diversamente il decespugliatore potrebbe scagliarli durante l'uso e ferire l'operatore o gli astanti.

Verificate che la bobina ed il coperchio siano stati correttamente montati, e che le due linguette di bloccaggio del coperchio siano saldamente inserite nella sede della bobina.

1. Premete le linguette ai lati del coperchio.

Nota: All'occorrenza, sul decespugliatore nuovo premete le linguette con un cacciavite.

2.

Nota: Se durante questa operazione la molla dovesse cadere dalla testa di taglio, inserite la molla prima del montaggio della bobina e del coperchio.

1. Togliete e gettate il filo di taglio superfluo (dovrebbe esservene un pezzetto).

2. Pulite accuratamente la testa di taglio. Verificate che non vi siano parti danneggiate o usurate.

3. Per avvolgere un filo nuovo sulla vecchia bobina, procedete come segue:

- agganciate un capo del filo nella fessura della bobina, lasciando sporgere non più di 3 mm di filo, quindi inserite l'estremità del filo completamente finché non tocca il lato interno della fessura;

- avvolgete il filo nel senso della freccia riportata sulla bobina, in file ordinate, tra le flange della bobina.

Nota: Il decespugliatore non funziona correttamente se il filo è stato avvolto nel senso errato, se il capo del filo sporge di oltre 3 mm, o se il filo è stato avvolto oltre i bordi esterni della bobina.

1. Svolgete un massimo di 7,5 mm di filo dalla bobina (nuova o ricaricata); tenete fermi il filo e la bobina per impedirne il dipanamento.

2. Tenete fermi il filo e la bobina per impedirne il dipanamento, e montate il coperchio sulla bobina.

3. Inserite il filo nell'occhiello e allineate le linguette del coperchio alle fessure della testa di taglio.

4. Premete le linguette, il coperchio e la bobina per bloccarlo in posizione.

Nota: All'occorrenza, girate leggermente la bobina per montarla saldamente.

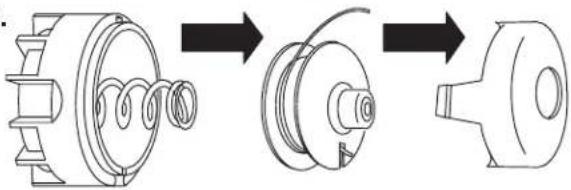

L'illustrazione mostra la testa di taglio montata al completo.

Dopo avere utilizzato il decespugliatore, eseguite sempre le seguenti operazioni:

- pulite il decespugliatore con un panno umido; non lavate il decespugliatore con un flessibile da giardino, e non immergetelo in acqua;

- pulite o raschiate la testa di taglio e la zona circostante la bobina per eliminare eventuali depositi di morchia o sfalcio;

- controllate tutti i dispositivi di fermo e serrateli; riparate o sostituite le parti danneggiate o smarrite;

• raschiate i detriti dalle fessure di presa d'aria.

Importante Mantenete libere le fessure di presa d'aria da sfalcio e detriti, per impedire il surriscaldamento del motore.

Rimessaggio

In caso di pause di utilizzo superiori a un mese, caricate completamente il decespugliatore e scollegate il caricabatterie dalla presa a muro e dal decespugliatore. Non lasciate il decespugliatore in rimessa con il caricabatterie inserito. Conservando il decespugliatore in un luogo caldo ridurrete la vita della batteria. Se il decespugliatore viene conservato in un luogo caldo, caricate la batteria per 24 ore ogni 2–3 mesi durante le pause di utilizzo.

Revisione

Toro ha progettato questo prodotto per offrirvi anni di utilizzo privo di inconvenienti. Per l'eventuale revisione si prega di consegnare il prodotto al Centro Assistenza Toro autorizzato di zona, il quale è appositamente addestrato alla riparazione dei prodotti Toro e garantisce che il vostro Toro rimanga "completamente" Toro.

Smaltimento della batteria

Quando la batteria non manterrà più la carica potrete acquistarne una nuova e farla montare dal Centro Assistenza autorizzato di zona. Prima di smaltire il decespugliatore togliete la batteria e riciclatela.

1. Togliete i due bulloni e i dadi che fissano il manico del decespugliatore alla sezione nera centrale.
2. Togliete le sei viti che uniscono le due metà dell'impugnatura, e separate queste ultime.
3. Togliete la batteria e scollegatela dai cavi.
4. Smaltite il decespugliatore.
5. Riciclate la batteria al piombo nel rispetto delle leggi locali.

TORO®
