MANUALE UTENTE 51248 TORO

Decespugliatore elettrico 27 e 32 cm

Modello 51248 - 250000001 ed oltre

Modello 51348 - 250000001 ed oltre

27 u 32 cm Elektrische Trimmer

Modelnr. 51248 - 250000001 & hoger

Modelnr. 51348 - 250000001 & hoger

Manuale dell'operatore

AVVERTENZA! – Rispettate le norme di sicurezza quando utilizzate la macchina. Per la vostra sicurezza e quella degli astanti, vi preghiamo di leggere le seguenti istruzioni prima di azionare la macchina. Conservate le istruzioni in un luogo sicuro, per utilizzarle in futuro.

È assolutamente importante che voi e gli altri operatori dell'attrezzo leggiate e comprendiate il contenuto di questo manuale prima dell'utilizzo.

Prestate particolare attenzione al simbolo di

avvertimento che significa ATTENZIONE, AVVERTENZA o PERICOLO – norme di sicurezza personali. Leggete attentamente le norme di sicurezza. Il mancato rispetto di queste istruzioni può provocare infortuni, il rischio d'incendio e scosse elettriche.

Le seguenti norme di sicurezza sono un adattamento dell'European Standard EN 786:1996 ed EN 60335-2-91:2002:

- Prendete dimestichezza con i comandi e il corretto utilizzo della macchina.

- Indossate occhiali di protezione.

- Non consentite mai l'uso della macchina a bambini, o a persone che non abbiano dimestichezza con le istruzioni.

- Fermate la macchina in prossimità di altre persone, soprattutto bambini, o di animali da compagnia.

- Utilizzate la macchina solamente alla luce del giorno o con illuminazione artificiale adeguata.

- Prima di utilizzare la macchina, ed ogni volta in seguito ad urti, verificate che non abbia segni di usura o danno, ed all'occorrenza riattate.

- Non azionate mai la macchina con protezioni difettose o smontate.

- Tenete sempre mani e piedi lontano dagli apparati di taglio, particolarmente in sede di accensione del motore.

- Fate attenzione a non infortunarvi con la lama di taglio del cavo, sotto il decespugliatore. Dopo avere montato un nuovo cavo, raddrizzate sempre la macchina nella normale posizione di lavoro prima di accenderla.

- Non utilizzate mai elementi di taglio metallici.

- Non tenete un dito sull'interruttore quando trasportate un trimmer sotto tensione. Prima di mettere sotto tensione il trimmer, verificate che l'interruttore sia spento.

- Scollegate la macchina dalla presa elettrica prima di eseguire interventi di controllo, pulizia o manutenzione della macchina, e durante le pause di utilizzo.

• Verificate sempre che le bocchette di ventilazione non siano intasate.
• Prima dell'utilizzo controllate che il cavo di alimentazione ed il cavo di prolunga non siano danneggiati o avariati.
• Se il cavo dovesse danneggiarsi durante l'uso, scollegatelo subito dall'alimentazione elettrica. Non toccate il cavo prima di averlo scollegato dall'alimentazione elettrica.
• Non usate la macchina se il cavo è danneggiato o consumato.
• Avvertenza, l'apparato di taglio continua a girare anche dopo aver spento il motore.
• Tenete i cavi di prolunga lontano dall'apparato di taglio.
• Usate l'attrezzo con un dispositivo di corrente residua (RCD) avente una corrente di scatto non superiore a 30 mA.
  •La macchina pesa 2,3 kg.
• Dopo l'utilizzo verificate sempre che la macchina non abbia subito danni.
• Durante le pause di utilizzo conservate la macchina lontano dai bambini.
• Nel caso in cui sia necessario fare riparare il decespugliatore, portatelo da un Distributore Toro autorizzato.
• Utilizzate soltanto parti di ricambio ed accessori Toro.

Pressione acustica

Questa unità ha un livello massimo di pressione acustica all'orecchio dell'operatore di 82,5 dBA, basato sulla misura di macchine identiche in ottemperanza alla Direttiva 98/37/CE.

Potenza acustica

Questa unità ha un livello di potenza acustica garantito di 96 dBA, basato sulla misura di macchine identiche in ottemperanza alla Direttiva 2000/14/CE.

Vibrazione mano/braccio

Questa unità non supera il livello di vibrazioni alla mano/braccio di 6,54 m/sec. ^2 , basato su misurazioni di macchine in ottemperanza alla Direttiva 98/37/CE.

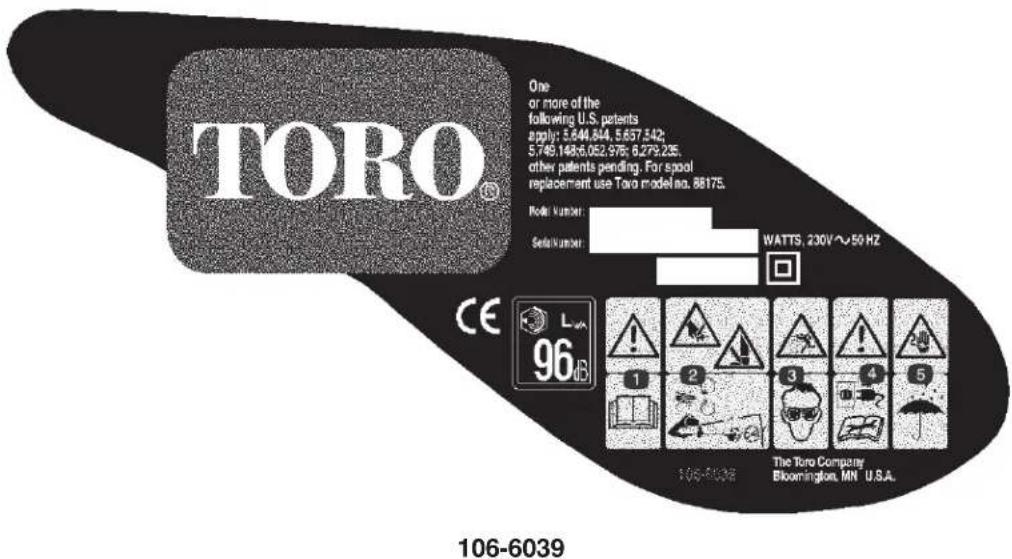

Adesivi di sicurezza o d'istruzione

IMPORTANTE: Gli adesivi di sicurezza o d'istruzione sono affissi nelle adiacenze di punti potenzialmente pericolosi. Sostituite gli adesivi danneggiati o smarriti.

1. Avvertenza: leggete il Manuale dell'operatore.
2. Pericolo di ferite alla mano o al piede. Non avvicinatevi alle parti in movimento. Tenete lontano gli astanti.
3. Pericolo di oggetti lanciati. Usate gli occhiali di sicurezza.
4. Avvertenza: scollegate il decespugliatore dalla presa elettrica e leggete le istruzioni prima di eseguire interventi di revisione o manutenzione.
5. Rischio di scossa elettrica. Tenete il decespugliatore lontano dalla pioggia e dal bagnato.

Preparazione Regolazione e montaggio del decespugliatore

1. Allentate la manopola (A), quindi alzate o abbassate l'impugnatura di sostegno sull'albero, fino all'altezza richiesta.
2. Pivot the assist handle to a comfortable position (B), then tighten the knob.

A B m-7852a

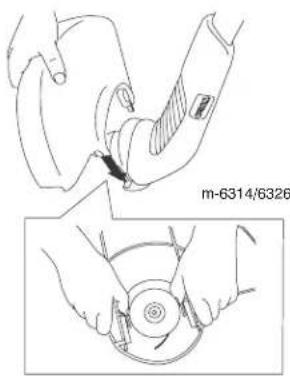

1. Posizionate la protezione come illustrato, ed inseritela a scatto in entrambi i lati del decespugliatore.

La lama sottostante la protezione è affilata e può ferirvi. Nel maneggiare il decespugliatore fate attenzione a non tagliarvi accidentalmente.

1. Montate il guidacavo metallico (solo modello 51348).

A. m-6319

B. m-6327

Funzionamento

!

Il decespugliatore può scagliare oggetti, durante l'uso, che potrebbero infortunare l'operatore o gli astanti.

• Indossate occhiali di sicurezza o un altro tipo di protezione idonea degli occhi, pantaloni lunghi e scarpe, quando utilizzate il deces-pugliatore.
• Tenete lontano gli astanti dall'area di lavoro.

!

La testa di taglio gira quando il decespugliatore è in funzione. Evitate il contatto con il cavo o la testa di taglio, perché potreste infortunarvi.

• Tenete la testa di taglio lontano da mani, piedi e dagli astanti. Tenete montata la protezione, in stato di marcia.
• Quando usate il decespugliatore indossate scarpe e pantaloni lunghi.
• Prima dell'esecuzione di interventi di manutenzione o verifica della testa di taglio, accertatevi che quest'ultima si sia fermata, e scollegate il decespugliatore dalla presa elettrica. Non avviate il decespugliatore se non avete le mani su entrambe le impugnature e se la testa di taglio non è abbassata al suolo.

- Fate attenzione a non tagliare il cavo con il decespugliatore.

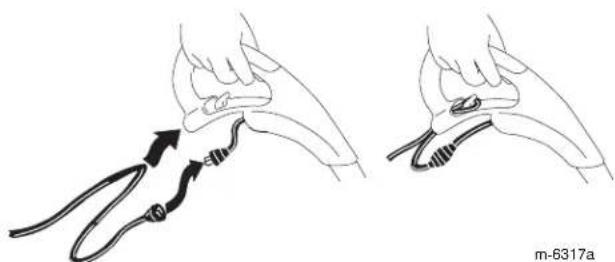

Collegamento alla presa elettrica

!

Se non inserite a fondo il cavo di prolunga nell'apposita spina, la spina allentata può surriscaldarsi e causare un incendio, ed ustionare voi ed altri.

Controllate di avere inserito a fondo il cavo nella spina, ed usate il dispositivo di bloccaggio del cavo per fissare quest'ultimo in posizione.

IMPORTANTE: Non usate il cavo se è avariato.

Avviamento del decespugliatore

Per avviare il decespugliatore premete il dispositivo di azionamento.

Arresto del decespugliatore

Per arrestare il decespugliatore rilasciate il dispositivo di azionamento.

Rifinitura

Allungamento del cavo

Per allungare il cavo di taglio, picchiettate la bobina sul terreno mentre il decespugliatore è in moto.

Nota: La lama sotto- stante la protezione taglia il cavo alla giusta lunghezza.

IMPORTANTE: Per la resa ottimale del cavo, prendete le seguenti precauzioni.

•Non tenete la bobina a contatto con il suolo.

- Per impedire l'attorcigliamento del cavo, allungatelo dando un solo colpetto. All'occorrenza, per allungare maggiormente il cavo attendete alcuni secondi e date un altro colpetto alla testa del decespugliatore.

- Se non viene allungato di tanto in tanto, il cavo si consuma fino all'occhiello. Quando il decespugliatore si ferma, il cavo corto può rientrare nella testa del decespugliatore. In questo caso, togliete la bobina, inserite di nuovo il cavo nell'occhiello e montate la bobina sul decespugliatore.

Suggerimenti

Per ridurre l'usura del cavo e migliorare la resa del decespugliatore, osservate i seguenti metodi durante l'uso:

- rimuovete dall'area di lavoro fili metallici, corda, spago o articoli simili che possano impigliarsi nel cavo che gira;

- rifinite soltanto quando l'erba e la malerba sono asciutte;

•fate oscillare lentamente il decespugliatore dentro e fuori l'area da falciare;

- falciate l'erba e la malerba alta più di 20 cm in piccole riprese, procedendo dall'alto verso il basso;

•non sforzate il decespugliatore. Fate in modo che solo la punta del cavo effettui il taglio.

Sostituzione del cavo

Per la sostituzione del cavo potete acquistare una bobina nuova con il filo già avvolto (modello 88175) o del filo sciolto (diam. 1,6 mm. x 9 m.) che potrete avvolgere sulla vecchia bobina. Potrete ordinarli entrambi al Centro di Assistenza Toro autorizzato di zona.

Filo metallico, fune, lame di plastica ed altri materiali diversi dal monofilamento di nylon Toro del diametro di 1,6 mm possono sovraccaricare il motore e causare un incendio o scosse elettriche.

Utilizzate soltanto cavi Toro a monofilamento di nylon del diametro di 1,6 mm, lunghezza massima 9 m.

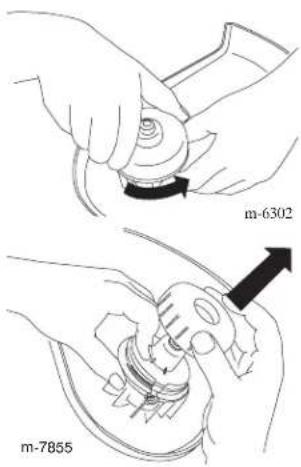

Rimozione della bobina

1. Girate il coperchio in senso antiorario.

m-6302 m-7855

1. Togliete il coperchio e la bobina.

Nota: Se la molla dovesse cadere, montatela prima della bobina.

1. Pulite accuratamente la testa di taglio ed il coperchio, e verificate che non siano usurati o danneggiati in alcun modo.

Riavvolgimento della bobina

Nota: Se sostituite la bobina con una nuova con il cavo già avvolto, scartate la bobina vuota e saltate questa sezione.

1. Togliete il cavo avanzato dalla bobina.

2. Agganciate un'estremità del cavo completamente nella fessura della bobina, lasciando sporgere non più di 3 mm.

1. Avvolgete il cavo nel senso della freccia riportata sulla bobina, in file ordinate, tra le flange della bobina.

Nota: Il decespugliatore non funziona correttamente se il cavo è stato avvolto nel senso errato, se il capo del cavo sporge di oltre 3 mm, o se avvolgete più di 9 metri di cavo sulla bobina.

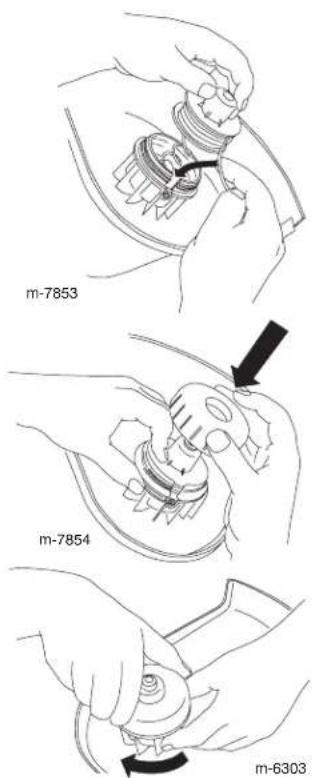

Montaggio della bobina

Montate sempre correttamente la bobina ed il coperchio, diversamente il decespugliatore potrebbe scagliarli durante l'uso e ferire voi o gli astanti.

1. Tenete in mano il cavo e la bobina, inserite quest'ultima nella testa di taglio e il cavo nell'occhiello.

m-7853 m-7854 m-6303

1. Tenete il cavo e la bobina, e montate il coperchio sopra la bobina.

2. Girate il coperchio saldamente in senso orario.

Manutenzione

Dopo avere utilizzato il decespugliatore, eseguite sempre le seguenti operazioni:

•pulite il decespugliatore con un panno umido; non lavate il decespugliatore con un flessibile da giardino, e non immergetelo in acqua;
•pulite o raschiate attorno alla testa di taglio per eliminare eventuali depositi di morchia o sfalcio;
- controllate tutti i dispositivi di fermo e serrateli. Riparate o sostituite le parti danneggiate o smarrite;
- con una spazzola rimuovete i frammenti dalle bocchette di ventilazione, sul retro dell'albero, per impedire il surriscaldamento del motore.

Rimessaggio

Conservate il decespugliatore ed il cavo di prolunga in un locale chiuso, fresco e asciutto, lontano dalla portata di bambini e animali.

IMPORTANTE: Non appoggiate il decespugliatore sulla protezione, perché questa potrebbe deformarsi ed intralciare il cavo di taglio.

Nota: Sono in commercio dispositivi appositi per trattenere i cavi di prolunga.

Manutenzione

Toro ha progettato questo prodotto per offrirvi anni di utilizzo privo di inconvenienti. Per l'eventuale revisione si prega di consegnare il prodotto al Centro Assistenza Toro autorizzato di zona, il quale è appositamente addestrato alla riparazione dei prodotti Toro e garantisce che il vostro Toro rimanga "completamente" Toro.

Apparecchi a doppio isolamento

Gli apparecchi a doppio isolamento sono dotati di due sistemi di isolamento anziché della messa a terra. Sugli apparecchi a doppio isolamento non è prevista la messa a terra, e non si devono aggiungere mezzi di messa a terra. La manutenzione di apparecchi a doppio isolamento richiede la massima attenzione e conoscenza del sistema, e deve essere effettuata soltanto da tecnici qualificati, presso il Centro Assistenza Toro autorizzato di zona. Le parti di ricambio degli apparecchi a doppio isolamento devono essere identiche alle parti da sostituire. Gli apparecchi a doppio isolamento sono contrassegnati dalla dicitura "Double Insulation" (doppio isolamento) o "Double Insulated" (doppiamente isolato). L'apparecchio riporta talvolta anche il simbolo (quadrato all'interno di un quadrato)
