MANUAL DE USUARIO 51248 TORO

Desbrozadora eléctrica de 27 y 32 cm

Modelo N° 51248 - 250000001 y superiores

Modelo N° 51348 - 250000001 y superiores

¡ADVERTENCIA! – Cuando utilice la máquina, debe observar las normas de seguridad. Para su propia seguridad y la de otras personas, por favor lea estas instrucciones antes de utilizar la máquina. Por favor, guarde las instrucciones en un lugar seguro para su uso posterior.

Es esencial que usted o cualquier otro operador del aparato lea y comprenda el contenido de este manual antes de utilizar el aparato. Preste atención especial al símbolo de alerta de seguridad que significa CUIDADO, ADVERTENCIA o PELIGRO – instrucción de seguridad personal. Lea y comprenda la instrucción porque tiene que ver con su seguridad. El incumplimiento de estas instrucciones puede dar lugar a lesiones corporales, riesgo de incendio, o descarga eléctrica.

La siguiente información sobre seguridad ha sido adaptada de las Normas Europeas EN 786:1996 y EN 60335-2-91:2002.

• Familiarícese con los controles y con el uso correcto de la máquina.
  •Lleve gafas protectoras.
• No permita nunca que niños o personas no familiarizadas con estas instrucciones utilicen la máquina.
• Deje de utilizar la máquina si hay otras personas, especialmente niños, o animales cerca.
• Utilice la máquina solamente con luz natural o con una buena iluminación artificial.
• Antes de utilizar la máquina, y después de cualquier impacto, compruebe si hay señales de daños o desgaste y haga las reparaciones necesarias.
• No utilice nunca la máquina con protectores dañados o sin que estén colocados los protectores.
• Mantenga las manos y los pies alejados del medio de corte en todo momento, y especialmente en el momento de encender el motor.
• Tenga cuidado de no lesionarse con la cuchilla de corte de la cuerda, situada en la parte inferior de la desbrozadora. Después de instalar cuerda nueva, devuelva la máquina siempre a su posición de operación normal antes de encenderla.
• No utilice nunca elementos de corte metálicos.
• No transporte una desbrozadora enchufada con el dedo sobre el interruptor. Asegúrese de que el interruptor está en posición de desconectado al enchufar la desbrozadora.
• Desconecte la máquina de la red eléctrica antes de revisar o limpiar la máquina, antes de realizar cualquier tarea de mantenimiento en la máquina y cuando la máquina no se esté usando.

• Asegúrese siempre de que los orificios de ventilación estén libres de residuos.
• Antes del uso, compruebe que el cable de alimentación y el cable alargador no están dañados ni envejecidos.
• Si el cable se daña durante el uso, desconecte el cable del suministro eléctrico inmediatamente. No toque el cable antes de desconectar el suministro eléctrico.
• No use la máquina si el cable está dañado o desgastado.
• Advertencia, el elemento de corte sigue girando después de apagarse el motor.
• Mantenga los cables alargadores alejados del elemento de corte.
• El suministro eléctrico usado con el aparato debe incorporar un dispositivo de corriente residencial (RCD) con una corriente de disparo de no más de 30 mA.
  •La máquina pesa 2,3 kg.
• Después del uso, compruebe que la máquina no está dañada.
• Si no está usando la máquina, guárdela fuera del alcance de los niños.
• Si la desbrozadora necesita ser reparada, llévela a un Distribuidor Toro Autorizado.
• Utilice solamente piezas de repuesto y accesorios Toro.

Presión sonora

Esta unidad tiene un nivel máximo de presión sonora en el oído del operador de 82,5 dBA, basado en mediciones realizadas en máquinas idénticas según la Directiva 98/37/CE.

Potencia sonora

Esta unidad tiene un nivel de potencia sonora garantizado de 96 dBA, basado en mediciones realizadas en máquinas idénticas según la Directiva 2000/14/CE.

Vibración, Mano/brazo

Esta unidad no supera un nivel de vibración mano/brazo de 6,54 m/s ^2 , basado en mediciones realizadas en máquinas idénticas según la Directiva 98/37/CE.

Pegatinas de seguridad/instrucciones

IMPORTANTE: Hay pegatinas de seguridad e instrucciones colocadas cerca de zonas de potencial peligro. Si están dañadas o si se han perdido, sustitúyalas.

1. Advertencia – lea el Manual del operador.
2. Peligro de corte de mano o pie – no se acerque a las piezas en movimiento. Mantenga alejadas a otras personas.
3. Peligro de objetos arrojados – lleve protección ocular.
4. Advertencia – desconecte la desbrozadora de la toma de corriente eléctrica y lea las instrucciones antes de realizar cualquier operación de mantenimiento o ajuste.
5. Peligro de descarga eléctrica – no exponga la desbrozadora a la lluvia o a otras fuentes de humedad.

Montaje

Ajuste y ensamblaje de la desbrozadora

1. Afloje el pomo (A), luego desplace la empuñadura supletoria hacia arriba o hacia abajo en el mástil a la altura deseada.
2. Gire la empuñadura supletoria a una posición cómoda (B), luego apriete el pomo.

A B m-7852a

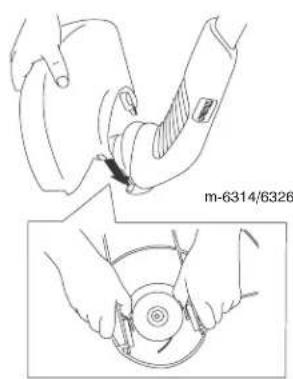

1. Instale el protector tal y como muestra la imagen, fijándolo a presión en ambos lados de la desbrozadora.

m-6314/6326

!

La cuchilla que está debajo del protector está afilada y puede cortarle. Tenga cuidado al manipular la desbrozadora para no cortarse accidentalmente.

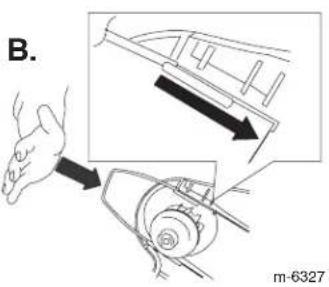

1. Instale la guía de alambre (modelo 51348 solamente).

A. m-6319

B. m-6327

Operación

!

Durante la operación, la desbrozadora puede arrojar objetos hacia el operador o hacia otras personas, causando lesiones.

•Lleve gafas de seguridad u otra protección ocular adecuada, pantalón largo y zapatos mientras utiliza la desbrozadora.
- Mantenga alejados a los espectadores de la zona de trabajo.

!

Cuando la desbrozadora está en marcha, el cabezal de corte gira. Si usted toca la cuerda de corte o el cabezal de corte, puede lesionarse.

• Mantenga el cabezal de corte alejado de sus manos, sus pies y de otras personas. Mantenga el protector colocado y en buen estado.
  •Lleve calzado y pantalón largo al usar la desbrozadora.
• Asegúrese de que el cabezal de corte se ha parado y de que ha desconectado la desbrozadora antes de examinar o realizar ajustes o mantenimiento en el cabezal de corte. No arranque la desbrozadora a menos que las manos estén sobre ambas empuñaduras y el cabezal de corte esté cerca del suelo.
• No deje que la desbrozadora corte el cable.

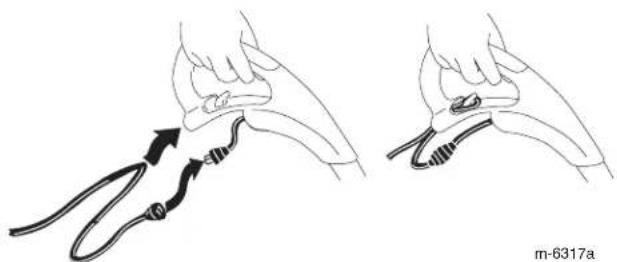

Conexión a una fuente de alimentación

!

Si usted no conecta firmemente el cable alargador al enchufe, el enchufe suelto podría calentarse y causar un incendio, posiblemente quemándole a usted o a otras personas.

Asegúrese de conectar firmemente el cable al enchufe y utilice la función de bloqueo para fijar el cable.

IMPORTANTE: No utilice el cable si está dañado.

Cómo arrancar la desbrozadora

Para arrancar la desbrozadora, apriete el gatillo.

Cómo parar la desbrozadora

Para parar la desbrozadora, suelte el gatillo.

Perfilar

Cómo alargar la cuerda

Para aumentar la longitud de la cuerda de corte, golpee el carrete contra el suelo con la desbrozadora en marcha.

Nota: La cuchilla situada debajo del protector cortará la cuerda a la longitud correcta.

IMPORTANTE: Siga estas precauciones para asegurar el rendimiento óptimo de la cuerda.

- No sujete el carrete contra el suelo.

- Para ayudar a evitar enredos, dé un solo golpe para alargar la cuerda. Si se requiere más cuerda, espere unos segundos antes de golpear el cabezal de la desbrozadora.

- Si la cuerda no se alarga de vez en cuando, se desgastará hasta el ojal. Cuando la desbrozadora se para, la cuerda corta puede retraerse dentro del cabezal de corte. Si esto ocurre, retire el carrete, vuelva a pasar la cuerda por el ojal y monte el carrete en la desbrozadora.

Consejos de operación

Para reducir el desgaste de la cuerda y mejorar el rendimiento de corte, utilice las siguientes técnicas:

- Retire de la zona de trabajo cualquier alambres, cuerda u objeto similar que pudiera enredarse en la cuerda giratoria.

- Utilice la desbrozadora únicamente cuando la hierba y las malas hierbas están secas.

•Mueva la desbrozadora lentamente, introduciéndola y retirándola de la zona a cortar.

- Si la hierba o las malas hierbas a cortar tienen más de 20 cm de alto, córtelas desde arriba hacia abajo en pequeños incrementos.

- No fuerce la desbrozadora. Deje que la misma punta de la cuerda de nylon realice el corte.

Cómo cambiar la cuerda

Para cambiar la cuerda, usted puede adquirir un carrete nuevo de cuerda (modelo n° 88175) o adquirir cuerda a granel (1,6 mm de diámetro x 9 m) para enrollar en el carrete antiguo. Puede adquirir ambos en su Distribuidor Toro Autorizado.

!

El alambre, la cuerda normal, los cuchillos de plástico u otros materiales que no sean la cuerda de nylon monofilamento Toro de 1,6 mm de diámetro pueden sobrecargar el motor, y posiblemente provocar un incendio o una descarga eléctrica.

No utilice ningún material que no sea la cuerda de nylon monofilamento Toro de 1,6 mm de diámetro, con longitud máxima de 9 metros.

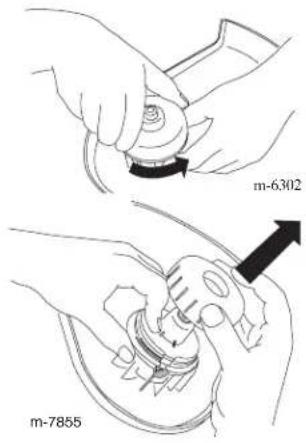

Cómo retirar el carrete

1. Gire la tapa en el sentido contrario a las agujas del reloj para retirarlo.
2. Retire la tapa y el carrete.
   Nota: Si se cae el muelle, instálelo antes de instalar el carrete.
3. Limpie a fondo el cabezal de corte y la tapa y asegúrese de que no tienen piezas desgastadas o dañadas.

m-6302 m-7855

Cómo rebobinar el carrete

Nota: Si usted va a cambiar el carrete por uno nuevo, preenrollado, puede desechar el carrete vacío y saltarse esta sección.

1. Retire cualquier cuerda que queda en el carrete.

2. Enganche un extremo de la cuerda al fondo de la ranura del carrete, dejando que sobresalga no más de 3 mm.

1. Enrolle la cuerda en el sentido que marca la flecha del carrete, de forma homogénea, en el canal del carrete.

Nota: La desbrozadora no funcionará correctamente si la cuerda se enrolla en sentido contrario, si el extremo de la cuerda sobresale más de 3 mm, o si la cuerda del carrete mide más de 9 metros.

Instalación del carrete

Si usted no instala correctamente el carrete y la tapa, la desbrozadora podría arrojarlos durante la operación, causando lesiones a usted o a otras personas.

1. Sujetando la cuerda y el carrete, introduzca el carrete en el cabezal de corte y pase la cuerda por el ojal.
2. Sujetando la cuerda y el carrete, coloque la tapa en el carrete.
3. Coloque la tapa firmemente girándola en el sentido de las agujas del reloj.

Después de cada uso de la desbrozadora, complete los procedimientos siguientes:

• Limpie la desbrozadora con un paño húmedo. No lave la desbrozadora con una manguera ni la sumerja en agua.
• Limpie o rasque la zona del cabezal de corte si hay señales de acumulación de suciedad o recortes.
• Compruebe y apriete todos los cierres. Repare o sustituya cualquier pieza dañada o que falte.
• Mantenga las entradas de aire, en la parte posterior del mástil, libres de residuos para evitar que se sobrecaliente el motor.

Almacenamiento

Guarde la desbrozadora y el cable alargador en el interior, en un lugar fresco y seco, fuera del alcance de niños y animales.

IMPORTANTE: No apoye la desbrozadora sobre el protector; éste podría doblarse y obstruir la cuerda de corte.

Nota: Pueden adquirirse dispositivos para retener los cables alargadores en comercios.

Mantenimiento

Toro ha diseñado este producto para que le proporcione años de funcionamiento sin problemas. Si necesita mantenimiento, lleve el producto a su Distribuidor Toro Autorizado. Su Distribuidor Toro ha recibido formación especial en la reparación de los productos Toro y se asegurará de que su Toro siga siendo "Todo" Toro.

Aparato con doble aislamiento

En un aparato con doble aislamiento, hay dos sistemas de aislamiento en lugar de una conexión a tierra. No se proporciona ningún medio de conexión a tierra en un aparato con doble aislamiento, y no se debe añadir al aparato una conexión a tierra. El mantenimiento de un aparato con doble aislamiento requiere un cuidado extremo y un buen conocimiento del sistema, y sólo debe ser realizado por el personal de servicio cualificado de su Distribuidor Autorizado Toro. Las piezas de repuesto de un aparato con doble aislamiento deben ser idénticas a las que sustituyen. Un aparato con doble aislamiento lleva las palabras "Double Insulation" o "Double Insulated." El aparato también puede llevar el símbolo □ un cuadrado dentro de otro).
