MANUAL DE USUARIO I 23-1 ER DELONGHI

TYPES DE ZONES DE CUISSON

Zone radiante "3 circuits" (Fig. 4.3)

Le agradecemos por la confianza que nos ha brindado comprando nuestro producto.

Las advertencias y los consejos descritos a continuación tienen la función de proteger su seguridad y la de los demás. Además le permitirán disfrutar de las ventajas que el aparato le ofrece.

Guarde con cuidado este folleto, le será útil en futuro, en el momento en que Usted, o quien por Usted, tuviera dudas sobre su funcionamiento.

Este aparato deberá ser destinado sólo al uso para el cual ha sido expresamente proyectado, o sea para la cocción de alimentos.

Cualquier otro uso se debe considerar impropio y por lo tanto peligroso. El fabricante declina toda responsabilidad en caso de eventuales daños derivados de un uso impropio, incorrecto o irrazonable del aparato.

ADVERTENCIAS Y CONSEJOS IMPORTANTES

√ Después de haber quitado el embalaje, asegúrese de la integridad del aparato. En caso de dudas no lo utilice y contacte al vendedor o a personal profesionalmente cualificado.
√ El material de embalaje (bolsas de plástico, poliestireno celular, clavos, cintas, etc.) no se debe dejar al alcance de los niños, ya que pueden ser peligrosos.
√ El embalaje está formado por material reciclable y está marcado por el símbolo △.
√ No trate de modificar las características técnicas del aparato ya que puede ser peligroso.
√ El fabricante declina toda responsabilidad por eventuales daños derivados de usos impropios, incorrectos e irrazonables.
√ Si se decide no utilizar más este aparato (o se desea sustituirlo con un modelo nuevo) antes de eliminarlo se recomienda inutilizarlo de acuerdo con las normas vigentes en materia de protección de la salud y contaminación ambiental, volviendo inofensivas las partes que pueden resultar peligrosas, especialmente para los niños que se pusieran a jugar con el aparato fuera de uso.
√ La instalación y relativas conexiones gas/electricidad deben ser efectuadas por personal profesionalmente cualificado de acuerdo con las normas de seguridad vigentes y en base a las indicaciones del fabricante.

ADVERTENCIAS PARA EL USO DE APARATOS ELÉCTRICOS

Al utilizar cualquier aparato eléctrico es necesario respetar algunas reglas fundamentales, en especial las siguientes:

• No toque el aparato con las manos o los pies mojados o húmedos;
• No use el aparato con los pies descalzos:
• No permita que el aparato sea usado por niños o minusválidos, sin vigilancia.

El fabricante declina toda responsabilidad por eventuales daños causados por uso impropio, incorrecto e irracional.

CONSEJOS PARA EL USUARIO

√ Durante e inmediatamente después del funcionamiento algunas piezas de la placa de cocción alcanzan temperaturas muy elevadas. ¡No las toque!
√ Mantenga a los niños fuera del alcance del aparato, sobre todo cuando está en función.
√ Después de haber utilizado la placa, asegúrese de que el índice de los botones esté en posición cerrada y cierre la espita del suministro de gas o el grifo de la bombona.
√ En caso de anomalías de funcionamiento de los grifos del gas, llame al Servicio Asistencia.
√ No realice alguna operación de limpieza sin haber antes desconectado el aparato de la red de alimentación.

¿Cuidado!: Peligro de incendio

√ No apoye material inflamable en la placa de cocción.
√ Asegúrese de que los cables eléctricos de otros aparatos utilizados cerca no entren en contacto con la placa de cocción.
√ No cocine jamás la comida directamente en los focos eléctricos o en la placa de vitrocerámica, sino utilice cacerolas o adecuados contenedores.

GARANTIA

Su nuevo producto está garantizado. El certificado lo encuentra anexo a estos documentos; si llegara a faltar, pida copia a su vendedor indicando la fecha de la compra y el número de matrícula, este último se encuentra en la plaquita que identifica el producto.

Le recordamos que para que la garantía tenga validez tiene que agregar al certificado un documento fiscal de compra.

Estos documentos en caso de necesidad tendran que ser mostrados al personal de asistencia técnica.

En el caso que no sea respetado el procedimiento arriba descrito el personal técnico tendrá la obligación de cargar en cuenta culaquier reparación efectuada.

La asistencia técnica tendrá que ser efectuada por centros especializados, con la utilización de repuestos originales.

El centro de asistencia a usted más cercano lo encuentra consultando la lista “CENTROS SERVICE” anexa.

Declaración de conformidad CE

- Esta aparato ha sido proyectada para que se utilice solamente como cocina. Cualquier otro uso (calefacción de ambientes) hay que considerarlo impropio y por lo tanto peligroso.

- Esta aparato ha sido proyectada, fabricada y comercializada de acuerdo con las siguientes normativas:

• Requisitos de seguridad de la Directriz "Gas" 90/396/CEE; (aparatos de gas o gas/eléctricos)
• Requisitos de seguridad de la Directriz "Baja Tensión" 2006/95/CE (para aparatos con piezas eléctricas);
• Requisitos de seguridad de la Directriz "EMC" 89/336/CEE (para aparatos con piezas eléctricas);
• Requisitos de la Directriz 93/68/CEE;

CE

Estas instrucciones valen sólo para los países de destino cuyos símbolos de identificación están impresos en la tapa del folleto de instrucciones y en el aparato.

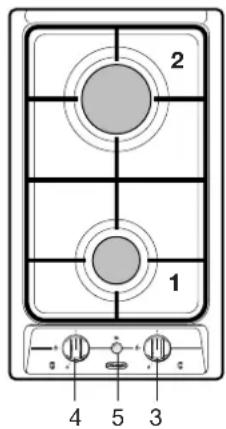

Fig. 1.1

2 1 4 5 3

Este aparato pertenece a la clase 3

DESCRIPCIÓN FUEGOS

1. Quemador semirápido (SR) - 1,75 kW
2. Quemador rápido (R) - 3,00 kW

DESCRIPCION DE LOS MANDOS

1. Empuñadura de mando quemador 2 (R)
2. Empuñadura de mando quemador 1 (SR)
3. Pulsador de encendido eléctrico;

Si no está presente, el aparato puede ser:

• provisto de encendido eléctrico
  incorporado en los botones (símbolo ★ cerca del símbolo 🔒 - apertura máx. o capacidad máx.)
• sin encendido eléctrico (ningún símbolo ★ cerca de los botones).

NOTA:

√ Si el aparato está provisto de válvula de seguridad (cerca del quemador se encuentra una sonda "T" como se indica en la fig. 5.2 – que no hay que confundir con el electrodo "S" del encendido eléctrico), el suministro del gas se interrumpe en caso de que la llama se apague accidentalmente.

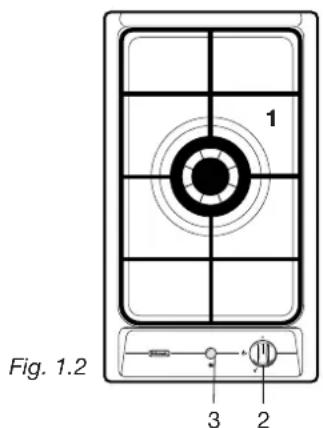

1 Fig. 1.2 3 2

"1 GAS" TRIPLE CORONA DOMINO (Fig. 1.2)

Este aparato pertenece a la clase 3

DESCRIPCIÓN FUEGO

1. Quemador triple corona (TRC) - 3,50 kW

DESCRIPCION DE LOS MANDOS

1. Manopola comando bruciatore
2. Pulsador de encendido eléctrico;

Si no está presente, el aparato puede ser:

• provisto de encendido eléctrico
  incorporado en los botones (símbolo ★ cerca del símbolo 🔒 - apertura máx. o
  capacidad máx.)
• sin encendido eléctrico (ningún símbolo ★ cerca de los botones).

NOTA:

√ Si el aparato está provisto de válvula de seguridad (cerca del quemador se encuentra una sonda "T" como se indica en la fig. 5.2 – que no hay que confundir con el electrodo "S" del encendido eléctrico), el suministro del gas se interrumpe en caso de que la llama se apague accidentalmente.

ADVERTENCIA

En caso de extinción accidental de las llamas del quemador, cerrar el mando y dejar pasar al menos un minuto antes de volverlo a encender.

ADVERTENCIA

El uso de un aparato que funciona con gas genera calor y humedad en el lugar donde está instalado.

Asegurar una buena aireación del lugar dejando abiertos los orificios de ventilación natural, o instalando una campana de aspiración con conducto de descarga.

ADVERTENCIA

El uso intensivo y prolongado del aparato puede requerir una aireación adicional, como la apertura de una ventana, o mayor eficacia de la ventilación existente aumentando la potencia de aspiración mecánica.

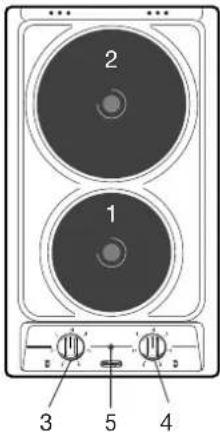

"2 PLACAS ELECTRICAS" DOMINO (Fig. 1.3)

• Aislamiento eléctrico Clase I.
• Proteccion contra el recalientamiento de las superficies adyacentes Tipo Y.

DESCRIPCION FUEGOS

1. Placa eléctrica ∅ 145 - (1000 W - 1500 W)
2. Placa eléctrica ∅ 180 - (1500 W - 2000 W)

DESCRIPCION DE LOS MANDOS

1. Empuñadura de mando placa eléctrica 1
2. Empuñadura de mando placa eléctrica 2
3. Lámpara piloto placa

VETROCERAMICA DOMINO (Fig. 1.4, 1.5, 1.6, 1.7)

• Aislamiento eléctrico Clase I.
• Proteccion contra el recalientamiento de las superficies adyacentes Tipo Y.

DESCRIPCION FUEGOS

1. Zona Radiante 3 circuitos ∅ 145 - 1200 W
2. Zona Radiante 3 circuitos ∅ 180 - 1700 W
3. Zona Hi-light ∅ 145 - 1200 W
4. Zona Hi-light ∅ 180 - 1800 W
5. Zona Alógena ∅ 180 - 1800 W

DESCRIPCION DE LOS MANDOS

1. Empuñadura de mando zona delantera
2. Empuñadura de mando zona trasera
3. Testigo luminoso de calor residuo (zona delantera)
4. Testigo luminoso de calor residuo (zona trasera)
5. Testigo luminoso de línea

2 1 3 5 4

Fig. 1.3

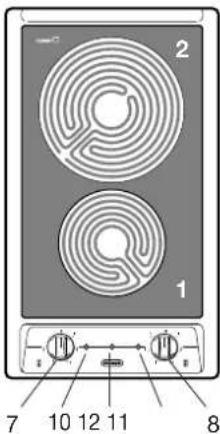

2 1 7 10 12 11 8

Fig. 1.4

4 3 7 10 12 11 8

Fig. 1.5

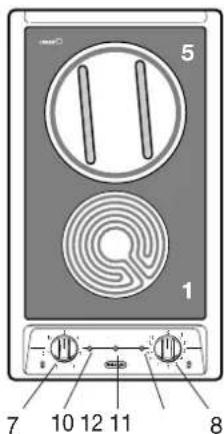

5 1 7 10 12 11 8

Fig. 1.6

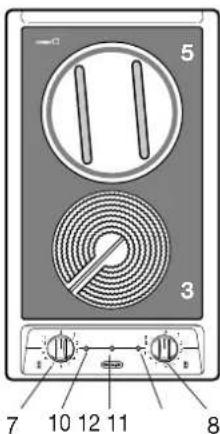

5 3 7 10 12 11 8

Fig. 1.7

La entrada de gas en los quemadores esta regulada por las empuñaduras de la fig. 2.1a - 2.1b que controlan los grifos de cierre de seguridad. Haciendo coincidir el índice de la empuñadura con los símbolos impresos en el cuadro de distribución del aparato se obtiene:

• disco lleno ● = g rifo cerrado
• símbolo = abertura max. o capacidad max.
• símbolo = abertura min. o capacidad min.

Para encender uno de los quemadores, acercar una llama a la parte superior del quemador, presionar y girar la empuñadura en sentido antihorario hasta hacer coincidir el símbolo representante la llama grande (capacidad máxima) con la referencia de el cuadro de distribución del aparato.

Para obtener la capacidad reducida, girar ulteriormente la empuñadura a final de carrera en correspondencia del símbolo que representa la llama pequeña.

La capacidad máxima sirve para llevar a ebullición los líquidos, mientras que la reducida permite calentar los alimentos en manera lenta o mantener la ebullición. Todas las posiciones de funcionamiento tienen que ser escogidas entre las del punto máximo y las del punto mínimo y nunca entre las del punto máximo y el punto de cierre.

N.B. Cuando el plano de cocción no es utilizado, girar las empuñaduras de los grifos en posición de cerrado y cerrar tambien los grifos de la bombona o del conducto de alimentación del gas.

Quemadores de gas CON ENCENDIDO ELÉCTRICO

Modelos con pulsador de encendido

En estas placas de cocción, para encender uno de los quemadores presione y gire el botón correspondiente al quemador elegido, hasta la posición de capacidad máxima (llama grande) y presione el pulsador (fig. 2.2) de encendido hasta que se encienda el quemador.

Modelos con encendido incorporado en las empuñaduras de los quemadores

Estos modelos se identifican por el símbolo ★ cerca del símbolo ⚠ (apertura máx o capacidad máx) (fig. 2.1b).

Para encender uno de los quemadores, presione y gire el botón correspondiente, hasta la posición de capacidad máxima (llama grande) y manténgalo presionado hasta que se encienda el quemador.

Ajuste el grifo del gas en la posición deseada.

En caso de que particulares condiciones locales en el suministro de gas dificulten el encendido del quemador con el botón en la posición de capacidad máxima, se aconseja repetir la operación con el botón en la posición de capacidad mínima.

ENCENDIDO DE LOS QUEMADORES CON VALVULAS DE SEGURIDAD

Para encender el quemador:

1 – Gire el botón del grifo en sentido antihorario, hasta la capacidad máxima y manténgalo presionado.
En los modelos con encendido incorporado en el botón, se obtendrá la activación del encendido. Si falta corriente eléctrica, acerque una llama al quemador.

2 - Sólo para modelos con encendido de pulsador: - presione el pulsador del encendido electrónico.

3 – Espere unos diez segundos después del encendido del quemador antes de soltar el botón (tiempo de cebado de la válvula).

4 - Ajuste el grifo del gas en la posición deseada.

Si la llama del quemador se apagara por cualquier motivo, la válvula de seguridad interrumpirá automáticamente el suministro del gas.

Para restablecer el funcionamiento, lleve el botón a la posición ● y repita entonces las operaciones de encendido.

ELECCIÓN DEL QUEMADOR (fig. 2.4)

La simbología impresa en el panel de mandos al lado de los botones indica la correspondencia entre botón y quemador.

El quemador adecuado se debe elegir según el diámetro y la capacidad del recipiente. Es importante que el diámetro de la olla sea adecuado a la capacidad del quemador para no comprometer su elevado rendimiento y ahorrar energía.

Una olla pequeña sobre un quemador grande no permite obtener una ebullición más rápida.

¡Cuidado!: Durante el funcionamiento la placa alcanza elevadas temperaturas en las zonas de cocción. Mantenga lejos a los niños.

DIAMETRO DE LAS OLLAS
QUEMADORES	MiNIMO	MÁXIMO
Semirrápido 12 cm 22 cm
Rápido 22 cm 26 cm
Triple corona 24 cm 28 cm
diámetro olla WOK máx		36 cm
No utilice cacerolas cóncavas o convexas

Fig. 2.4

BORDE PARA PEQUENOS RECIPIENTES

Se auministra en dotación (fig. 2.5).

Se apoya en la rejilla del quemador semirápido (el más pequeño) cuando se emplean recipientes de pequeño tamaño para evitar que vuelquen.

PARRILLA ESPECIAL PARA OLLAS "WOK" (fig. 2.6 y 2.7).

Esta especial parrilla para ollas "WOK" debe ser apoyada sobre la rejilla del quemador doble corona.

¡CUIDADO!:

√ El uso de ollas "WOK" sin esta especial parrilla puede provocar graves anomalías al quemador.
√ No utilice esta parrilla especial con ollas de fondo plano.

Fig. 2.5

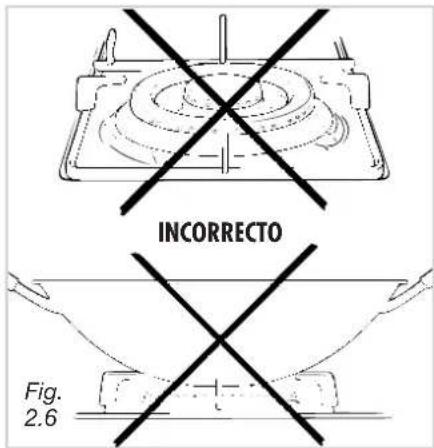

INCORRECTO Fig. 2.6

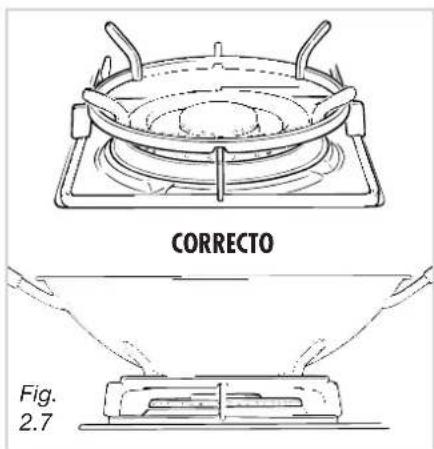

CORRECTO Fig. 2.7

1. 2. 3. 4 5 6 0

Fig. 3.1

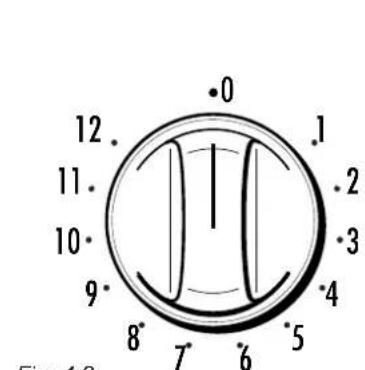

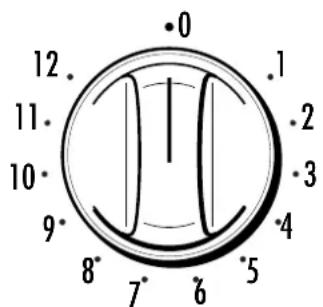

0 12. 11. 10. 9. 8° 7° 6° 5° 4 3 2 1 0 .1

Fig. 3.2

ZONA DE COCCIÓN NORMAL

El encendido de la zona de cocción normal se produce girando el botón (fig. 3.1 o 3.2) en la posición deseada.

Los números desde el 1 hasta el 6 o el 1 hasta le 12 indican las posiciones de funcionamiento con temperatura en aumento según el número.

Una vez que se obtiene la ebullición reducir la potencia según la intensidad del calor deseado, teniendo presente que la placa continuará a mantener su calor después de cinco minutos de ser apagada.

PLACA ELÉCTRICA RAPIDA (estampilla roja)

El botón del mando de la zona de cocción rápida es igual al de la normal con 6 o 12 posiciones de funcionamiento (fig. 3.1 o 3.2).

Las características de esta zona de cocción, provista de un limitador de calentamiento, permiten:

√ alcanzar rápidamente la temperatura

√ aprovechar al máximo su potencia con ollas de fondo plano.

√ limitar la potencia en caso de ollas inadecuadas.

No cocine jamás la comida directamente en los focos eléctricos, sino en correspondientes ollas y contenedores.

¡Cuidado!: Durante el funcionamiento la placa alcanza elevadas temperaturas en las zonas de cocción.

Mantenga lejos a los niños.

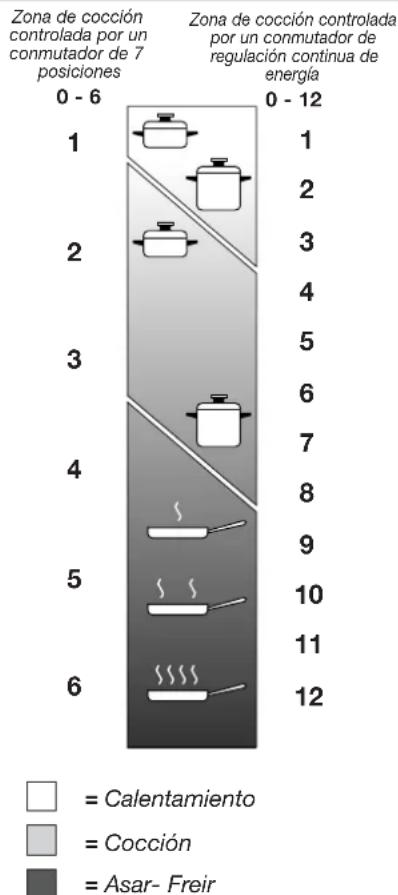

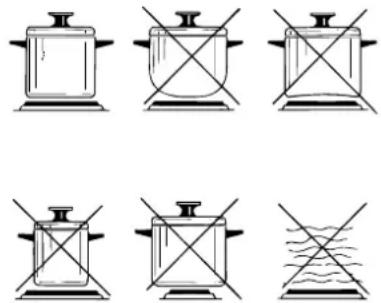

USO CORRECTO DE LA PLACA ELÉCTRICA (fig. 3.3)

Al alcanzar la ebullición, reduzca la potencia de acuerdo con la intensidad de calentamiento deseada, recordando que el foco seguirá emanando calor aún por 5 minutos después de haberlo apagado.

Cuando se utiliza la placa eléctrica se deben respetar las siguientes indicaciones:

Fig. 3.4

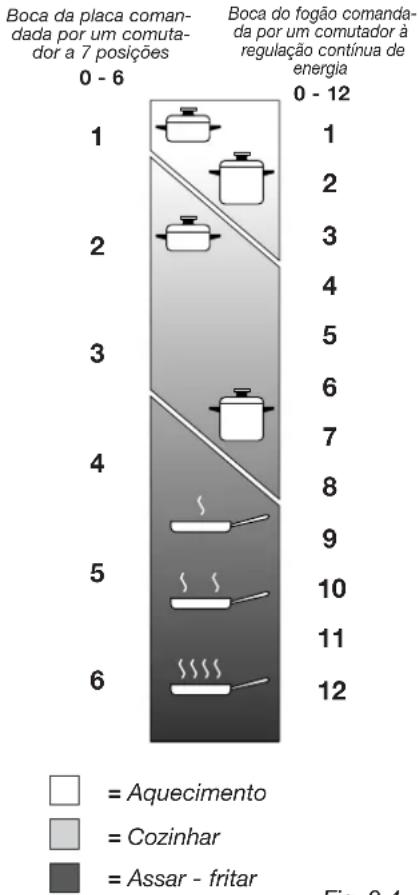

TABLA PARA EL USO DE LAS FOCOS ELÉCTRICOS

PosiciónBotón		Tipo de cocción
0	0	Apagado
12	12	Para fundir mantequilla,chocolate.
2	234	Para mantener caliente los alimentos y calentar pequeñas cantidades de líquido.
3	456	Calentar cantidades más grandes, batir cremas y salsas.
34	67	Para hervir lentamente, por ej.cocidos, espaguetis, sopas,para seguir cocinando a vapor asados, estofados, guisos.
4	78	Para todo tipo de frituras, chuletas, bistec, cocción si tapa,por ej. arroz guisado.
45	8910	Para dorar carnes, patatas asadas, pescado frito y para llevar a ebullición grandes cantidades de agua.
6	1112	Para frituras rápidas, bistecs a la plancha, etc.

√ evite absolutamente la marcha en vacío (sin recipientes).

√ haga lo posible para no derramar líquidos sobre los focos cuando están calientes.

√ utilice exclusivamente ollas con el fondo plano (tipo eléctrico).

√ utilice siempre recipientes que cubran totalmente la superficie del foco.

√ cocine posiblemente con olla tapada para ahorrar corriente eléctrica.

√ no cocine jamás la comida directamente en los focos eléctricos sino utilice siempre ollas o adecuados recipientes.

El funcionamiento del foco eléctrico está señalizado por una luz indicadora en el panel de mandos.

Fig. 3.3

La placa calentadora en vidrio cerámica presenta la característica de permitir una rápida transmisión de calor en el sentido vertical, de los elementos calentadores colocados abajo de la placa, a las ollas sobre la misma.

El calor no se propaga en sentido horizontal y así el vidrio queda "frío" apenas a unos centímetros de la zona de cocción.

Las zonas de cocción están controladas por conmutadores de 7 posiciones (0÷6) (fig. 4.1) o por un regolador continuo de energía (0-12) (fig. 4.2).

La intensidad del calentamiento puede ser aumentada creciendo desde la posición "0" (apagado) hasta "6" o "12" (máx.).

Antes de encender la placa, verificar que esté limpia.

Cuando la placa calentadora está en función el testigo luminoso se enciende.

Cuando la temperatura de la zona de cocción supera los 60°C, se enciende el testigo luminoso para señalar que la zona está caliente.

Este testigo queda encendido también después del apagado de la zona de cocción para señalar que la zona misma está todavía caliente.

El calor residuo dura por un tiempo bastante prolongado después haber apagado la zona de cocción.

Durante este tiempo se deberá evitar tocar la zona de cocción : poner atención sobre todo en los niños.

El testigo luminoso se apaga automáticamente cuando la temperatura de la zona de cocción baja a menos de 60°C.

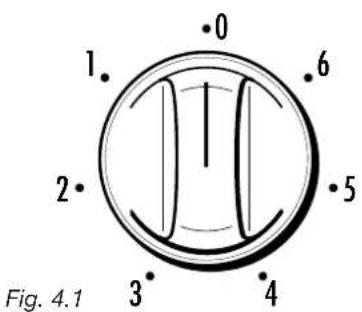

0 1. 6 2. 5 3. 4 Fig. 4.1

0 12. 11. 10. 9. 8° 7° 6° 5° 4 3 2 1

Fig. 4.2

TIPOS DE ZONA DE COCCION

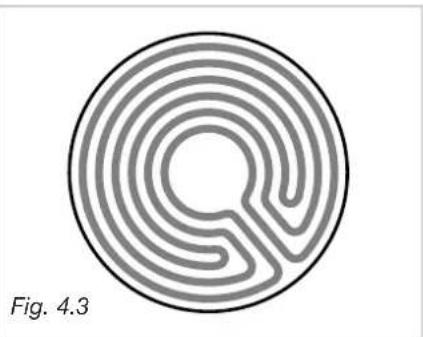

Zona radiante "3 circuitos" (Fig. 4.3)

El elemento calentador está constituido por 3 resistencias eléctricas que pueden obrar junto o separadamente según la posición del conmutador de 7 posiciones o por un regolador continuo de energía 0-12.

Alcanza la temperatura de empleo en un tiempo limitado.

Zona radiante "hi-light" (Fig. 4.4)

El elemento radiante está formado por una bobina de resistencia de cinta que alcanza la temperatura de trabajo rápidamente.

El funcionamiento de zona de cocción es mandado por un regulador continuo de energía de 1 (temperatura mínima) a 12 (temperatura máxima).

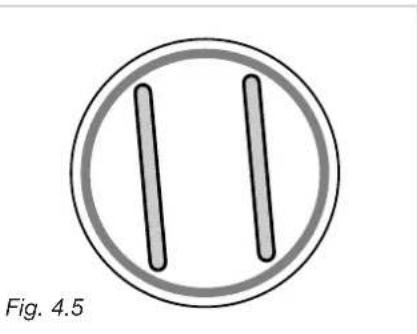

Zona alogena (Fig. 4.5)

El elemento calentador está constituido por dos lámparas halógenas y una resistencia eléctrica. Alcanza instantaneamente la temperatura de empleo.

Está controlado por un regulador continuo de energía de 1 (temperatura mínima) a 12 (temperatura máxima).

No fije intensamente las lámparas alógenas de la placa de cocción.

No raye la placa con objetos cortantes o apuntados.

No utilice la placa de vitrocerámica como mesa de trabajo.

¡CUIDADO!

El asador alcanza elevadas temperatura durante su uso e incluso después de haberlo apagado.

Mantenga lejos a los niños.

• Es aconsejable apoyar el recipiente en la zona de cocción antes de encender la placa y sacarlo después que la haya apagado.
• Utilice recipientes con fondo regular y plano (cuidado con los recipientes de hierro fundido) Los fondos irregulares pueden rayar la superficie vitrocerámica. Compruebe que el fondo esté limpio y seco.
• Compruebe que la manija del recipiente no supere la placa para evitar que su contenido se pueda volcar accidentalmente. Esta precaución dificuta que los niños alcancen el mismo recipiente.
• No utilizar la encimera si la superficie está rota o dañada.- No se incline hacia las zonas de cocción cuando están encendidas.
• No apoye papel de aluminio o material plástico en las zonas de cocción cuando están calientes
• Recuerde que las zonas de cocción permanecen calientes por un tiempo bastante largo (unos 30 minutos) después de haberlas apagado
• Siga escrupulosamente las instrucciones para la limpieza.
• No deie caer en la placa vitrocerámica objetos pesados o apuntados.
• No deje caer en la placa vitrocerámica objetos pesados o apuntados. Si la superficie está rota o rajada, desconecte la placa de la red eléctrica y llame al Centro de Asistencia.
• No fije intensamente las lámparas alógenas de la placa de cocción.
• No cocine jamás la comida directamente en la placa de vitrocerámica, sino utilice cacerolas o adecuados contenedores.

TABELA PARA EL USO DE LAS PLACAS VITROCERAMICA

PosiciónBotón		Tipo de cocción
0	0	Apagado
12	12	Para fundir mantequilla,chocolate.
2	234	Para mantener caliente los alimentos y calentar pequeñas cantidades de líquido.
3	456	Calentar cantidades más grandes, batir cremas y salsas.
34	67	Para hervir lentamente, por ej.cocidos, espaguetis, sopas,para seguir cocinando a vapor asados, estofados, guisos.
4	78	Para todo tipo de frituras, chuletas, bistec, cocción si tapa,por ej. arroz guisado.
45	8910	Para dorar carnes, patatas asadas, pescado frito y para llevar a ebullición grandes cantidades de agua.
6	1112	Para frituras rápidas, bistecs a la plancha, etc.

CONSEJOS GENERALES

√ No realice alguna operación de limpieza sin haber antes desconectado el aparato de la red de alimentación y esperar que se haya enfriado.
√ Limpie la placa con un paño humedecido en agua caliente y jabón o agua y detergente líquido.
√ No utilice productos abrasivos, corrosivos, lejías o estropajos de virutas metálicas.
√ Evite dejar sobre la superficie de cocción sustancias alcalinas o ácidas (zumo de limón, vinagre, etc.).

SUPERFICIES ESMALTADAS

√ Las partes esmaltadas deben ser lavadas con esponja, agua y jabón u otros productos adecuados que no sean abrasivos. Seque la placa con un paño suave. Las sustancias ácidas, tales como zumo de limón, conservas de tomate, vinagre entre otras, si se dejan en la superficie por mucho tiempo corroen el esmalte, volviéndolo opaco.

SUPERFICIES EN ACERO INOX

√ La partes en acero inox deben ser enjuagadas y secadas con un paño suave y llmpio o con un paño de piel de gamuza.
√ En caso de suciedad muy rebelde, utilice un producto específico no abrasivo disponible en el comercio o sino un poco de vinagre caliente.
√ Nota: El uso continuado podría modificar, en correspondencia de los quemadores y/o focos eléctricos, la coloración respecto a la original debido a la alta temperatura.

BOTONES

√ Los botones se pueden remover para la limpieza prestando atención a no dañar la guarnición.

TAPA DE VIDRIO (optional)

modelos gas y modelos 2 placas de cocer electricas

√ No cierre la tapa de vidrio cuando los quemadores estén aún calientes o cuando el eventual horno instalado debajo de la placa esté encendido y todavía caliente.
√ No apoye sobre la tapa de vidrio cacerolas u objetos pesados.
√ Seque cualquier líquido eventualmente vertido en la tapa antes de abrirla.

GRIFOS DEL GAS

√ En el caso de anomalías de funcionamiento de los grifos de gas llamar al Servicio de Asistencia.

LIMPIEZA DE LA PLACA VITROCERÁMICA

Antes de comenzar la limpieza de la encimera, asegurarse que esté apagada.

Saque las eventuales incrustaciones utilizando un rascador disponible en el comercio (Fig. 5.1).

Se pueden utilizar detergentes si no son abrasivos o corrosivos.

De todas maneras eliminar cualquier residuo de detergente con un paño húmedo.

Es recomendable alejar de la placa todos aquellos objetos que en contacto con el calor podrían fundirse: objetos de plástico, papel de aluminio, azúcar o productos azucarados.

En el caso que algún objeto se fundiera sobre la encimera, quitar inmediatamente (cuando todavía la placa esté caliente) el material usando la raedera, con el fin de evitar un deterioro irreversible de la superficie en vidrio cerámica.

Evitar el empleo de cuchillos o herramientas punteagudas porqué podrían dañar la superficie de la encimera.

Evitar también el empleo de esponjas abrasivas que pueden rayar en forma irreparable la superficie de vidrio cerámica de la placa.

LIMPIEZA DE LA PLACA ELÉCTRICA

√ Efectúe la limpieza de la placa cuando está aún tibia.
√ Limpie la placa con trapo humedecido de agua y sal y acabe fregando con un trapo impregnado de aceite.
√ No utilice agua para evitar que se oxide.

No raye la placa con objetos cortantes o apuntados. No utilice la placa de vitrocerámica como mesa de trabajo.

No utilice limpiadoras de vapor porque la humedad podría infiltrarse en el aparato, comprometiendo su seguridad.

√ Es posible sacar estas piezas para lavarlas con productos adecuados.
√ Después de la limpieza, seque correctamente los quemadores y mecheros y los vuelva a colocar correctamente en su alojamiento.
√ Es muy importante comprobar la perfecta colocación del mechero del quemador porque si se mueve de su alojamiento puede causar graves anomalías.
√ En los aparatos con encendido eléctrico, compruebe que el electrodo esté siempre bien limpio para permitir que se produzcan correctamente las chispas
√ Nota: Para prevenir daños al encendido eléctrico, no lo utilice cuando los quemadores no estén en su alojamiento.

COLOCACIÓN CORRECTA DE LOS QUEMADORES

Es absolutamente indispensable controlar la perfecta colocación del mechero F y la tapa C del quemador (véase fig. 5.2 y 5.6) ya que si se mueven de su alojamiento pueden causar graves anomalías.

Compruebe que el electrodo "S" (fig. 5.2) esté siempre bien limpio para que se produzcan regularmente las chispas.

En los modelos provistos de válvulas de seguridad, compruebe que la sonda "T" (fig. 5.2) cerca de cada quemador esté siempre limpia para permitir el regular funcionamiento de las válvulas de seguridad.

Limpie la sonda y la bujía cuidadosamente.

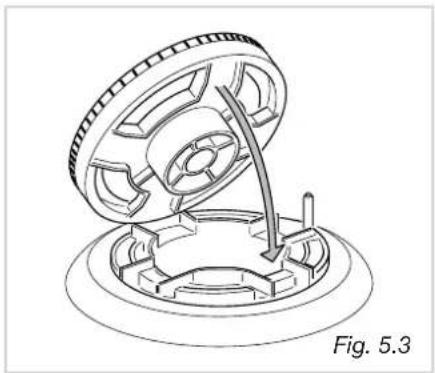

QUEMADOR TRIPLE CORONA

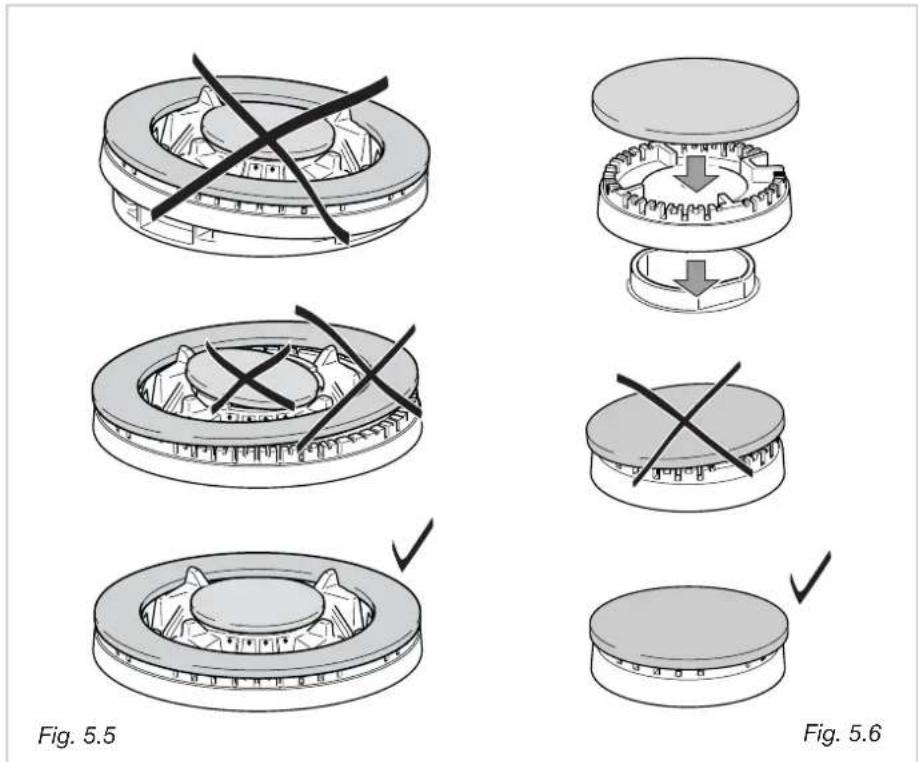

Este quemador debe estar colocado correctamente como se indica en la fig. 16, prestando atención a que las nervaduras entren en su alojamiento como indicado por la flecha.

Coloque correctamente en su alojamiento la tapa A y el anillo B (fig. 5.4 - 5.5).

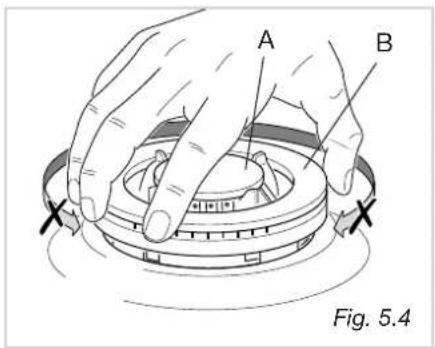

El quemador correctamente colocado no debe girar (fig. 5.4).

A B Fig. 5.4

Fig. 5.5 Fig. 5.6

Consejos para la instalación

INSTALACIÓN

IMPORTANTE

• La instalación, regulación y transformación de la plataforma de cocción a otros gases tiene que ser efectuada por un INSTALADOR CALIFICADO.
  Si no se cumple esta norma, la garantía pierde su validez.
• El equipo tiene que instalarse correctamente y en conformidad con la normativa vigente.
• El encargado de la instalación debe respetar las normas locales vigentes en materia de ventilación y descarga de los gases de combustión.
• Cualquier intervención en el equipo tiene que efectuarse sin tensión eléctrica.

√ La placa ha sido fabricada para empotrar en muebles resistentes al calor.
√ Estas placas deben ser empotradas en muebles de cocina con una profundidad de 600 mm.
√ Las paredes de los muebles no tienen que superar la altura de la encimera y tienen que resistir una temperatura 75°C superior a la temperatura ambiente.
√ Hay que evitar la instalación cerca de materiales inflamables (por ej. cortinas).

PLACA DE COCCIÓN A GAS

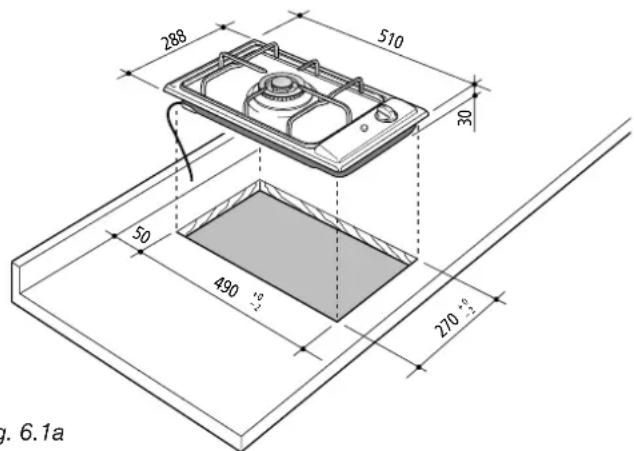

288 510 30 50 490 ° 270 ° g. 6.1a

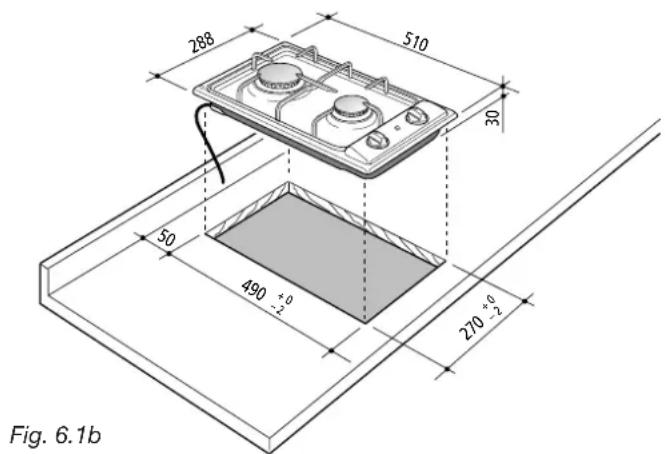

288 510 30 50 490 +0 -2 270 +0 -2 Fig. 6.1b

Fig. 6.1a

INFORMACIÓN TÉCNICA PARA EL INSTALADOR

Antes de instalar la placa, remueva la eventual película de protección.

Esta placa de cocción se puede empotrar en una superficie de trabajo de 20 40 mm de espesor y de 600 mm de profundidad.

Para empotrar la placa en el mueble es necesario efectuar una abertura con las dimensiones indicadas en la fig. 6.1a, teniendo presente que:

√ En el interior del mueble, entre el fondo de la placa y la parte superior de una repisa debe haber una distancia mínima de 30 mm.
√ Cualquier pared al lado que sobresalga la placa debe estar a una distancia mínima de 100 mm.
√ la pared detrás de la placa de cocción debe estar a una distancia mínima de 50 mm.
√ Si encima de la placa hay un mueble de pared o una campana, entre éstos y la parrilla de la placa tiene que quedar una distancia mínima de 650 mm (véase la figura 6.2a).
√ Los revestimientos de las paredes del mueble o aparatos adyacentes a la placa deben ser resistentes al calor (protección contra recalentamientos "Y" según las normas EN 60335-2-6).

No instale la placa cerca de materiales inflamables (por ejemplo, cortinas).

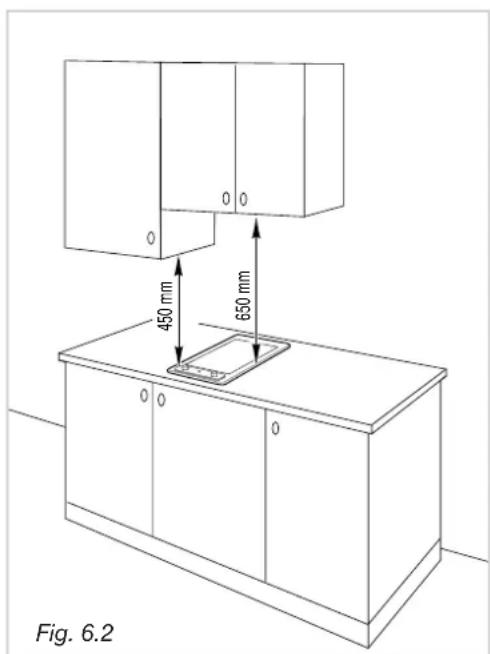

0 0 450 mm 650 mm 0 0 0 Fig. 6.2

Campana de evacuación de los gases de combustión H min 650 mm Abertura para la entrada del aire Fig. 6.6

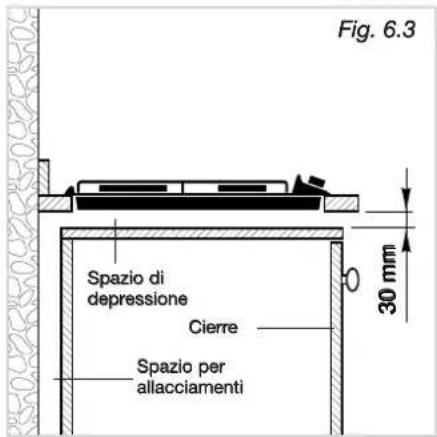

INSTALACIÓN EN MUEBLES CON PUERTAS (fig. 6.3)

El mueble debe ser construido con las oportunas precauciones para evitar que la presión y la depresión provocadas por la abertura y cierre, también violento, provoquen el apagarse de los quemadores regulados sea al mínimo que al máximo.

Se aconseja dejar un espacio de depresión de 30mm entre el fondo del plano de cocción y la parte superior del mueble subyacente.

MONTAJE DE LAS ALETAS DE FIJACIÓN (fig. 6.4)

Cada placa de cocción está provisto de una serie de aletas y tornillos para la fijación a los muebles con un espesor de 2 a 4 cm.

La serie tiene: 4 aspas "A", 4 tornillos autoeroscantes "B".

√ Corte el mueble.
√ Extender la junta "C" sobre el mueble al borde del corte practicado, teniendo cuidado de sobreponer los bordes de empalme.
Dé vuelta la placa de cocción y monte aletas "A" en sus orificios, dando un par de vueltas a los tornillos "B". Preste atención en montar correctamente las aletas como muestra la figura de al lado. Gire las aletas de manera que no impidan la inserción de la placa en la abertura
√ Encajar el plano de cocción en el corte y ponerlo correctamente.
√ Disponga las aletas "A"; el diente "C" de las aletas debe entrar en el correspondiente orificio.
√ Enrosque los tornillos "B" hasta la completa fijación de la placa.
√ Con una herramienta bien afilada, recorte la parte de guarnición "C" que sale de la placa de cocción.

LOCAL DE INSTALACIÓN (Modelos a gas)

El local donde se desea instalar la placa a gas debe tener una buena ventilación ya que es necesario para la combustión del gas (de acuerdo con las normas locales vigentes).

La entrada de aire se debe producir directamente desde una o más aberturas efectuadas en las paredes externas con una sección libre total de al menos 100 cm².

En caso de aparatos desprovistos de dispositivos de seguridad por falta de llama, esta abertura debe tener una sección mínima de 200 cm².

Las aberturas tienen que estar lo más cerca posible del suelo y, si es posible, en el lado opuesto a la evacuación de los gases de combustión. Además, se deben realizar de manera que no se puedan obstruir desde adentro o desde afuera.

Si no es posible realizar la abertura como se ha indicado arriba, el aire necesario puede proceder de un local adyacente, correctamente ventilado, con tal de que no sea un dormitorio o un ambiente peligroso (de acuerdo con las normas locales vigentes).

En este caso, la puerta de la cocina debe permitir la entrada del aire.

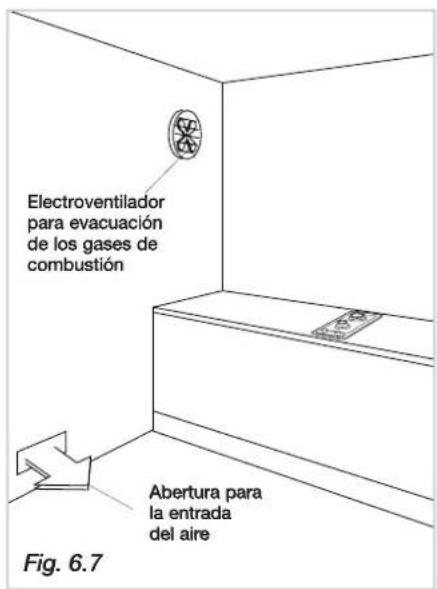

Electroventilador para evacuación de los gases de combustión Abertura para la entrada del aire Fig. 6.7

DESCARGA DE LOS GASES DE COMBUSTIÓN

Los gases de combustión de la placa deben descargarse mediante campanas conectadas directamente al exterior (fig. 6.6).

Si no es posible se puede utilizar un electroventilador, aplicado a la pared exterior o a una ventana, con una capacidad suficiente para garantizar un recambio horario del aire equivalente a 3-5 veces el volumen del local donde se ha instalado la cocina (fig. 6.7).

El electroventilador solamente se puede instalar si existen las aberturas para la entrada del aire descritas en el párrafo "Local de instalación" (de acuerdo con las normas locales vigentes).

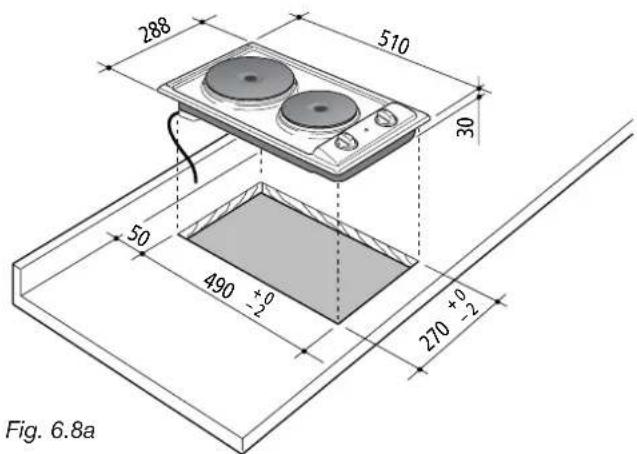

288 510 30 50 490 +0 -2 270 +0 -2 Fig. 6.8a

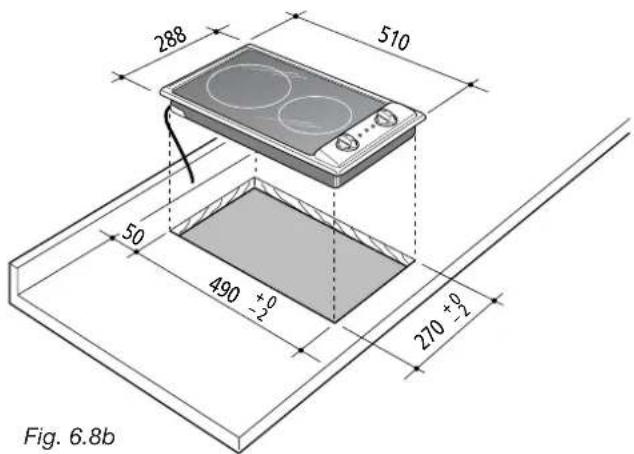

288 510 50 490 +0 -2 270 +0 -2 Fig. 6.8b

INFORMACIÓN TÉCNICA PARA EL INSTALADOR

Antes de instalar la placa, remueva la eventual película de protección.

Estos planos estan previstos para ser empotrados en muebles de cocina con una profundidad de 600 mm y con un espesor desde 20 a 40 mm, para el plano con 2 placas de cocer electricas, y desde 30 a 40 mm para el plano en vidrio cerámica.

Para empotrar la placa en el mueble es necesario efectuar una abertura con las dimensiones indicadas en la fig. 6.8a y 6.8b, teniendo presente que:

• En el interior del mueble, entre el fondo de la placa y la parte superior de una repisa debe haber una distancia mínima de 30 mm.
• Cualquier pared al lado que sobresalga la placa debe estar a una distancia mínima de 50 mm.
• La pared detrás de la placa de cocción debe estar a una distancia mínima de 50 mm.
• Si encima de la placa hay un mueble de pared o una campaña, entre éstos y la parrilla de la placa tiene que quedar una distancia mínima de 650 mm (Figures 6.9a y 6.9b).
• Los revestimientos de las paredes del mueble o aparatos adyacentes a la placa deben ser resistentes al calor (protección contra recalentamientos "Y" según las normas EN 60335-2-6).

No instale la placa cerca de materiales inflamables (por ejemplo, cortinas).

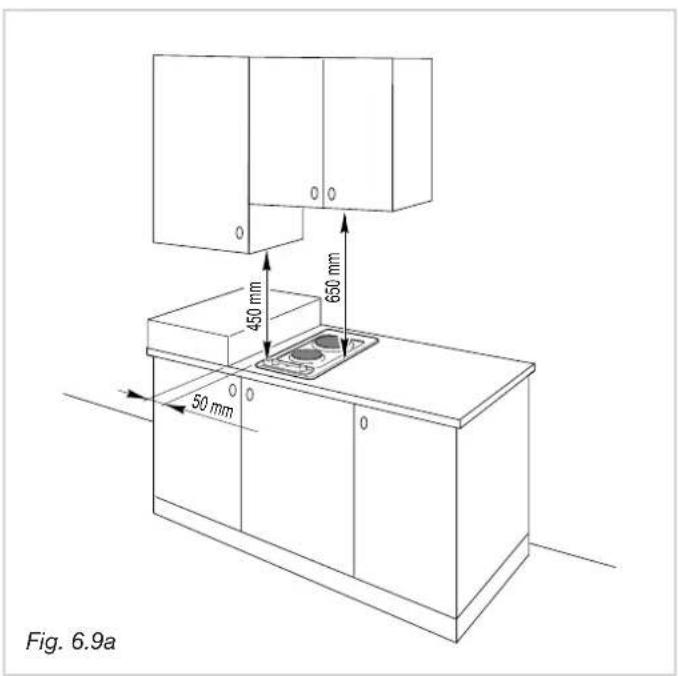

Fig. 6.9a 450 mm 650 mm 50 mm

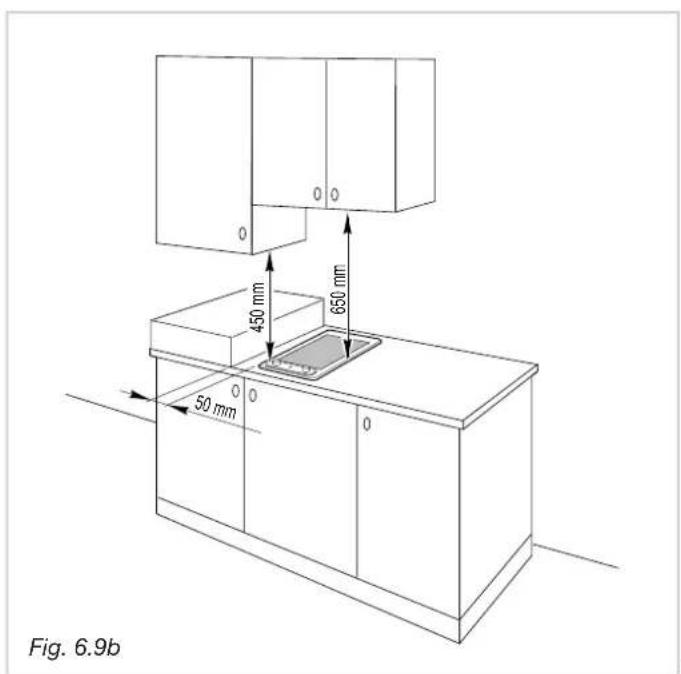

Fig. 6.9b 450 mm 650 mm 50 mm

A A A A Fig. 6.10

C D B A 20 mm min. 40 mm max. Fig. 6.11

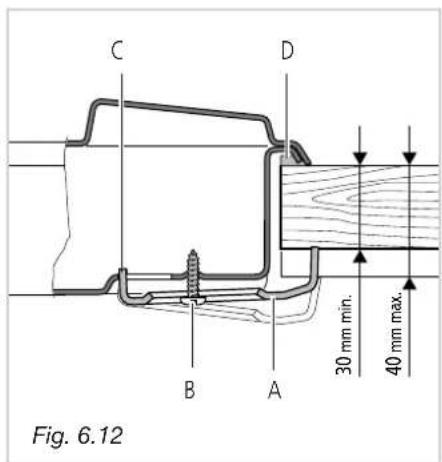

C D B A 30 mm min. 40 mm max. Fig. 6.12

FIJACIÓN DE LA PLACA DE COCCIÓN

Cada plano de cocción es acompañado por una serie de aspas y tornillos para la fijación a los muebles con un espesor desde 2-3 a 4 cm, fig. 6.11 (plano 2 placas de cocer electricas) y fig. 6.12 (plano en vidrio cerámica)

√ Corte el mueble.
√ Coloque la guarnición "D" arriba del mueble a hilo de la abertura efectuada, sobreponiendo los bordes de unión.

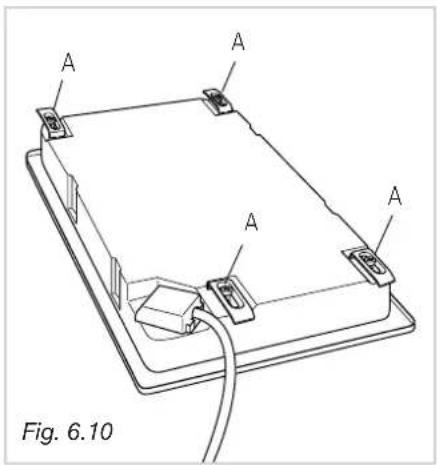

Dé vuelta la placa de cocción y monte aletas aletas "A" (fig. 6.10) en sus orificios, dando un par de vueltas a los tornillos "B". Preste atención a montar correctamente las aletas como muestra les figures 6.11 y 6.12. Gire las aletas de manera que no impidan la inserción de la placa en la abertura.
√ Inserte la placa de cocción en la abertura del mueble y posicionela correctamente.
√ Arregle las aletas "A"; el diente "C" de las aletas debe entrar en el correspondiente orificio.
√ Enrosque los tornillos "B" hasta la completa fijación de la placa de cocción.
√ Con una herramienta bien afiliada, recorte la parte de guarnición "D" que sale de la placa de cocción.

CONEXION DEL GAS

La conexión del gas tiene que efectuarse en conformidad con las normas.

Asegurarse de que la plataforma de cocción esté regulada para el tipo de gas que se utilizará (Véase la etiqueta). En caso contrario, efectuar las operaciones indicadas en el parágrafo “Adaptación a los diferentes tipos de gases”.

Conexión a la red del gas:

Cat: II 2H3+

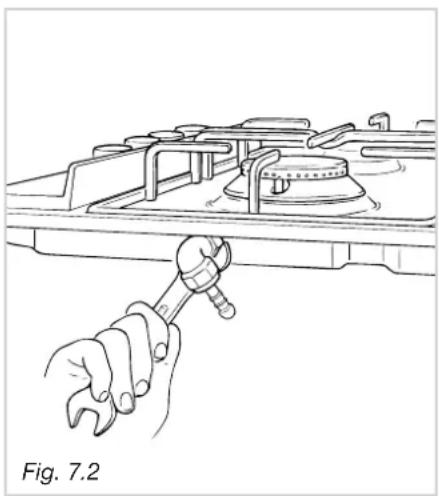

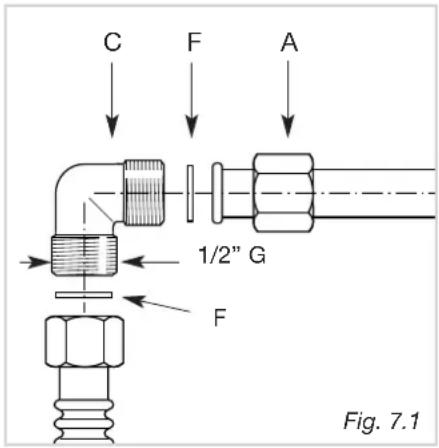

El empalme de la placa de cocción (fig. 7.1a - 7.2b) está compuesto de la seguiente manera:

√ 1 niple "A"
√ 1 codo de unión "C"
√ guarnición "F"

La conexión del gas debe ser ejecutada por personal técnico especializado de acuerdo con las normas locales vigentes.

Para permitir mantener el espesor de 3 cm., la placa está provista de un canal que contiene el tubo de conexión.

El empalme de entrada del gas está fileteado con 1/2" G y se puede girar en la dirección deseada después de haber aflojado la conexión del codo de unión C - niple A (fig. 7.2).

Se aconseja no alcanzar jamás la posición horizontal o vertical.

C F A 1/2" G F Fig. 7.1

√ No fuerce jamás la rotación del codo de unocón C sin haber previamente aflojado el niple A.
√ Las guarniciones F (fig. 7.1) son elementos que garantizan la estanqueidad de la conexión del gas.
Se aconseja sustituirla al presentar incluso una mínima deformación o imperfección.
√ La conexión mediante tubos metálicos rígidos no tiene que provocar solicitaciones a la rampa de la placa de cocción.
√ Los tubos flexibles deben haber sido inspeccionados en toda su longitud, sustituidos antes de la fecha de vencimiento (impresa en el tubo) y tener una longitud máxima de 2 m.
√ Una vez efectuada la conexión, compruebe la estanqueidad de la misma con una solución jabonosa; de ninguna manera utilice una llama.

ADAPTACIÓN A LOS DIFERENTES TIPOS DE GASES

Si se utiliza un gas diferente del indicado en la etiqueta, es necesario adaptar la placa a esta nueva función.

Cada placa tiene está provista de una serie de inyectores para los varios tipos de gas.

Si no se suministran con la placa, es posible pedir los inyectores a los Centros de Asistencia.

La elección de los inyectores se debe ser efectuar en base a la tabla de inyectores.

El diámetro de los inyectores, expresado en centésimos de milímetro, está marcado en cada uno de ellos.

ES

TABLA DE INYECTORES

Cat: II 2H3+	CAPACIDAD NOMINAL	CAPACIDAD MIN.	G30/G3128-30/37 mbar	G2020 mbar
QUEMADORES	[Hs - kW]	[Hs - kW]	∅ inyector[1/100 mm]	∅ inyector[1/100 mm]
Semirrápido (SR) 1,75	0,45 65 97
Rápido (R) 3,00	0,75 85 115
Triple corona (TR) 3,50	1,50 95 135

J

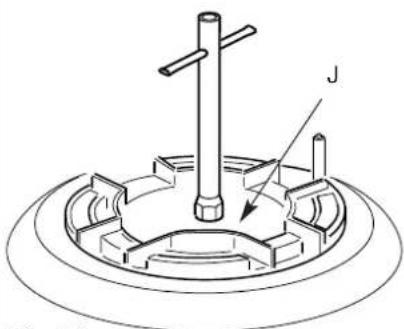

Fig. 7.3

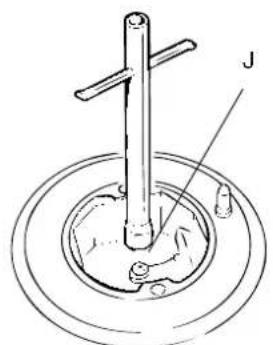

OPERACION QUE SEGUIR PARA LA SUBSTITUCION DE LAS BOQUILLAS

• Quitar parrillas y quemadores
• Con una llave tubular de 7 desenrroscar las boquillas "J" (fig. 7.3 - 7.4) y substituirlos con los idóneos al gas que se va a utilizar.

Los quemadores están proyectados de manera que no se requiera la regulación del aire primario.

REGULACIÓN DEL MÍNIMO EN LOS QUEMADORES DE GAS

En el pasar de un tipo de gas a otro, también la capacidad mínima de los grifos tiene que ser corregida, y tiene que quedar encendida también con un cambio brusco entre la posición de máximo a la de mínimo.

La corrección se efectúa, con los quemadores encendidos, en la siguiente manera:

- Encender el quemador

• Girar el grifo en la posición de mínimo.
• Q uitar la empuñadura halandola hacia arriba

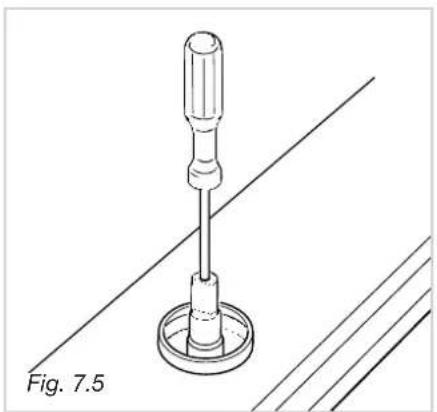

Para los grifos con tornillo de regulación adentro de la varilla (fig. 7.5):

- Con un destornillador de diámetro máx. 3 mm gire el tornillo en el interior de la varilla del grifo hasta la correcta regulación.

Para grifos con tornillos de regulación en el cuerpo (fig. 7.6):

- Con un destornillador gire el tornillo "A" hasta la correcta regulación.

Para el gas G 30/G 31 atornillar completamente el tornillo de regulación.

En caso de difícil rotación de un grifo de gas, es necesario substituirlo. Esta operación debe ser efectuada por personal cualificado.

ilIMPORTANTE!: La instalación debe ser efectuada según las instrucciones del fabricante. Una instalación incorrecta puede causar daños a personas, animales o cosas, por los cuales el fabricante declina toda responsabilidad.

CONEXIÓN A LA RED ELÉCTRICA

√ La conexión a la red eléctrica debe ser efectuada por personal especializado y según las normas vigentes.
√ El aparato debe ser conectado a la red eléctrica comprobando sobre todo que la tensión corresponda al valor indicado en la placa de identificación y que la sección de los cables de la instalación eléctrica pueda soportar la carga, también indicada en la placa.
√ En caso de que el aparato haya sido suministrado sin clavija, es necesario montar una clavija normalizada adecuada a la potencia absorbida por el aparato
√ La clavija bipolar debe estar conectada con una toma, a su vez conectada a una instalación de puesta a tierra de acuerdo con las normas de seguridad
√ Los colores de las almas del cable de alimentación de este aparato pueden no corresponder a las marcas coloreadas que identifican los bornes del enchufe. En tal caso, proceder como sigue:
- El alma de color amarillo-verde se conecta al borne del enchufe que lleva la letra E, o el símbolo de tierra PE, o el color verde o amarillo.
- El alma de color azul se conecta al borne marcado con la letra N, o de color negro.
- El alma de color marrón se conecta al borne marcado con la letra L, o de color rojo.
√ Es posible efectuar la conexión directa a la red interponiendo entre el aparato y la red eléctrica un interruptor omnipolar con abertura mínima de 3 mm entre los contactos.
√ El cable de alimentación no debe tocar partes callentes y debe estar colocado de manera que no supere en ningún punto la temperatura de 75°C.
√ Después de la instalación del aparato, el interruptor o la toma deben estar siempre accesibles.
√ La placa debe estar alimentada de manera individual; eventuales aparatos instalados cerca de la placa se deberán alimentar separadamente.

Es obligatorio conectar el aparato a la instalación de tierra. El fabricante declina toda responsabilidad por cualquier inconveniente que surja por incumplimiento de esta norma.

√ N.B. Para la conexión a la red, no utilice adaptado reductores o derivadores ya que pueden provocar sobrecalentamientos o quemaduras.
√ Si la placa de cocción está rajada, desconecte el aparato de la red.

En caso de que para la instalación se necesitara modificar la instalación eléctrica del hogar o en caso de incompatibilidad entre la toma y la clavija del aparato, contacte a personal profesionalmente cualificado para el cambio.

El personal deberá también comprobar que la sección de los cables de la toma sea adecuada a la potencia absorbida por el aparato.

Antes de efectuar cualquier intervención en la parte eléctrica del aparato, se debe absolutamente desconectar la placa de la red eléctrica.

A Fig. 8.1

Cambio del cable de alimentación

(modelos con placas eléctricas y vitroceramica)

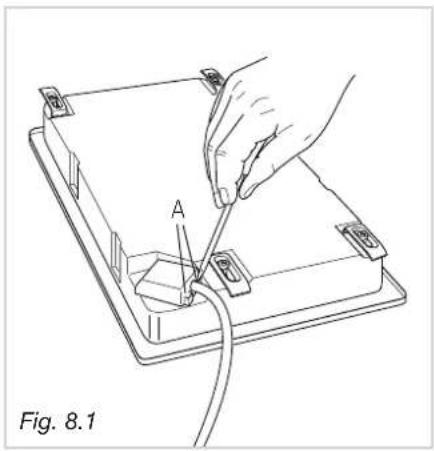

Dé vuelta a la placa y desenganche la placa del bloque de terminales insertando un destornillador en los dos enganches "A" (fig. 8.1).

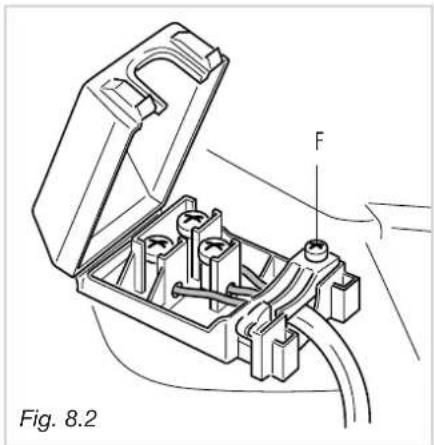

Abra el fijacables desenroscando el tornillo "F" (fig. 8.2), desenrosque los tornillos de los bornes y sague el cable.

El nuevo cable de alimentación, de tipo y sección adecuados hay que conectarlo al bloque de terminales como se indica en los esquemas expuestos abajo 8.3.

Cambio del cable de alimentación (modelos de gas)

- El cable de alimentación debe ser sustituido con un cable del mismo tipo del montado en el aparato.

- El cable eléctrico debe estar conectado con la regleta de bornes de acuerdo con el esquema expuesto en la fig. 8.4.

SECCION DE LOS CABLES DE ALIMENTACION

PLANO DE COCCIÓN FUEGOS A GAS

tipo "H05V2V2-F" Resistentes a la temperatura de 90°C

230 V\~ 3 x 0.75 mm 2

PLANO DE COCCIÓN CON PLACAS ELÉCTRICAS

El diámetro externo del cable de alimentación no debe superar los 9 mm.

tipo "H05RR-F"

230 V\~ 3 x 1,50 mm 2

PLANO DE COCCIÓN VITROCERAMICA

El diámetro externo del cable de alimentación no debe superar los 9 mm.

tipo "H05RR-F"

230 V\~ 3 x 1,50 mm 2

Gentil cliente:

1. Boca de coroa tripla - 3,50 kW

PAINEL DOS COMANDOS

No uso da chapa eléctrica deve:

√ usar exclusivamente panelas com o fundo chato (tipo eléctrica)

E' controlada por um regulador de energia continuo, de 1 (temperatura mínima) a 12 (temperatura máxima).
