Tipo de producto	Receptor para sistema de transmisión de audio
Marca	Monacor
Modelo	TXA-800R
Rango de frecuencias de radio	863,1 - 864,9 MHz, 16 canales PLL
Alimentación	2 pilas R6 (1,5 V) o 2 acumuladores R6 (1,2 V)
Dimensiones (ancho × alto × fondo)	64 × 175 × 37 mm (con antena y clip para cinturón)
Peso	200 g (con pilas/acumuladores)
Temperatura de funcionamiento	0 °C a 40 °C
Conexiones	1 salida para auricular mono (jack 3,5 mm estéreo), 1 salida de línea mono (jack 3,5 mm estéreo)
Accesorios incluidos	1 auricular mono dinámico de 32 Ω con cable de 1,2 m
Indicador LED	Rojo: sin señal de radio; Verde: señal de radio recibida
Pantalla	Indica el canal y el estado de carga de las pilas/acumuladores
Ajustes	Volumen (auricular), nivel de salida de línea (HI/MID/LOW), selección de canal (16 canales)
Uso previsto	Solo en interiores, para visitas guiadas, presentaciones multilingües
Mantenimiento y limpieza	Paño seco y suave; no usar productos químicos ni agua
Seguridad	Usar dos pilas/acumuladores del mismo tipo; retirar en caso de inactividad prolongada; no tirar las pilas a la basura doméstica
Piezas de repuesto y accesorios	Auricular ES-16, cargadores TXA-800PS (2 plazas), TXA-12C (12 plazas), TXA-36C (36 plazas)
Compatibilidad con transmisores	ATS-16T, TXA-800HSE, TXA-800HT, TXA-800ST, TXA-802CD, TXA-1022CD
Garantía	Caduca en caso de uso no conforme o reparación por una persona no autorizada

Preguntas frecuentes - TXA-800R Monacor

¿Cómo insertar las pilas o acumuladores en el TXA-800R?

Presione ligeramente la superficie marcada de la tapa del compartimento de la batería (10) y retírela empujando hacia abajo. Inserte dos pilas R6 (1,5 V) o acumuladores R6 (1,2 V) respetando la polaridad indicada. Vuelva a colocar la tapa hasta que encaje.

¿Cómo asociar el receptor TXA-800R a un transmisor?

Asegúrese de que el transmisor esté apagado. En el receptor, use las teclas △ y ▽ (6) para seleccionar un canal libre (el LED (2) debe permanecer rojo). Encienda luego el transmisor y ajústelo al mismo canal. El LED cambia de rojo a verde cuando se recibe una señal.

¿Qué significa el LED (2) en el receptor?

El LED (2) brilla en rojo cuando el receptor está encendido pero no se recibe ninguna señal de radio. Brilla en verde tan pronto como se capta una señal de radio válida (por ejemplo, desde un transmisor emparejado).

¿Cómo ajustar el volumen del auricular?

Gire la rueda VOL. (3) en el sentido de las agujas del reloj para aumentar el volumen, y en sentido contrario para disminuirlo. El receptor se enciende o apaga girando la rueda hasta el tope.

¿Cómo cambiar el canal de recepción?

Use las teclas △ (canal superior) y ▽ (canal inferior) (6). Mantenga presionada para un desplazamiento rápido. La pantalla (7) muestra el número de canal seleccionado.

¿Puedo usar acumuladores recargables en el TXA-800R?

Sí, puede usar dos acumuladores NiMH tipo R6 (1,2 V). Para recargarlos sin retirarlos, Monacor ofrece los cargadores TXA-800PS, TXA-12C o TXA-36C.

¿Cuál es el alcance y la frecuencia del receptor?

El TXA-800R funciona en la banda UHF de 863,1 a 864,9 MHz, dividida en 16 canales. El alcance depende de las condiciones, pero suele ser de varias decenas de metros en interiores.

¿Cómo limpiar el receptor TXA-800R?

Use solo un paño seco y suave. No use nunca productos químicos, disolventes ni agua para evitar dañar el aparato.

¿Puedo usar otro auricular que no sea el incluido?

Sí, puede conectar cualquier auricular con un conector jack de 3,5 mm en la toma EAR (1). La impedancia recomendada es de 32 Ω para un nivel de sonido óptimo.

¿Qué hacer si el receptor no recibe ninguna señal?

Verifique primero que las pilas/acumuladores estén insertados y cargados. Asegúrese de que el transmisor esté encendido y ajustado al mismo canal. El LED (2) debe pasar de rojo a verde. Si permanece rojo, pruebe otro canal libre (transmisor apagado). Aléjese de posibles fuentes de interferencias.

MANUAL DE USUARIO TXA-800R Monacor

MANUAL DE INSTRUCCIONES

INSTRUKCJA OBSŁUGI

CE

Español....Página 19

Polski. . . . . . . . . . . . . . . Strona 22

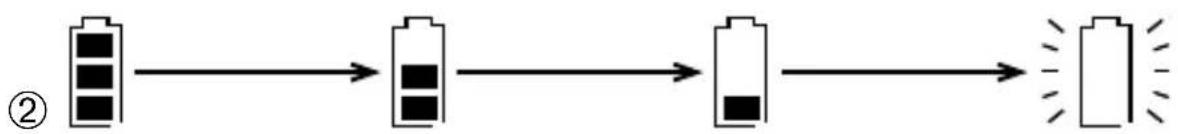

DE voll
GB fully charged discharged
FR entièrement chargé épuisé
IT carica
NL vol
ES completamente cargada gastada
PL naładowany
verbraucht
scarica
leeg
rozładowany

Peso: 200 g (con batterie)

6.1 Radiofrequenze

Canale	Frequenza	Canale	Frequenza
01	863,1 MHz	09	863,2 MHz
02	864,1 MHz	10	864,2 MHz
03	863,6 MHz	11	863,7 MHz
04	864,6 MHz	12	864,7 MHz
05	863,3 MHz	13	863,4 MHz
06	864,3 MHz	14	864,4 MHz
07	863,8 MHz	15	863,9 MHz
08	864,8 MHz	16	864,9 MHz

Receptor para Sistema de Transmisión audio

Estas instrucciones van dirigidas a usuarios sin ningún conocimiento técnico específico. Lea atentamente estas instrucciones antes de utilizar el aparato y guárdelas para usos posteriores. Todos los elementos y conexiones que aquí se describen aparecen en la página 3 desplegable.

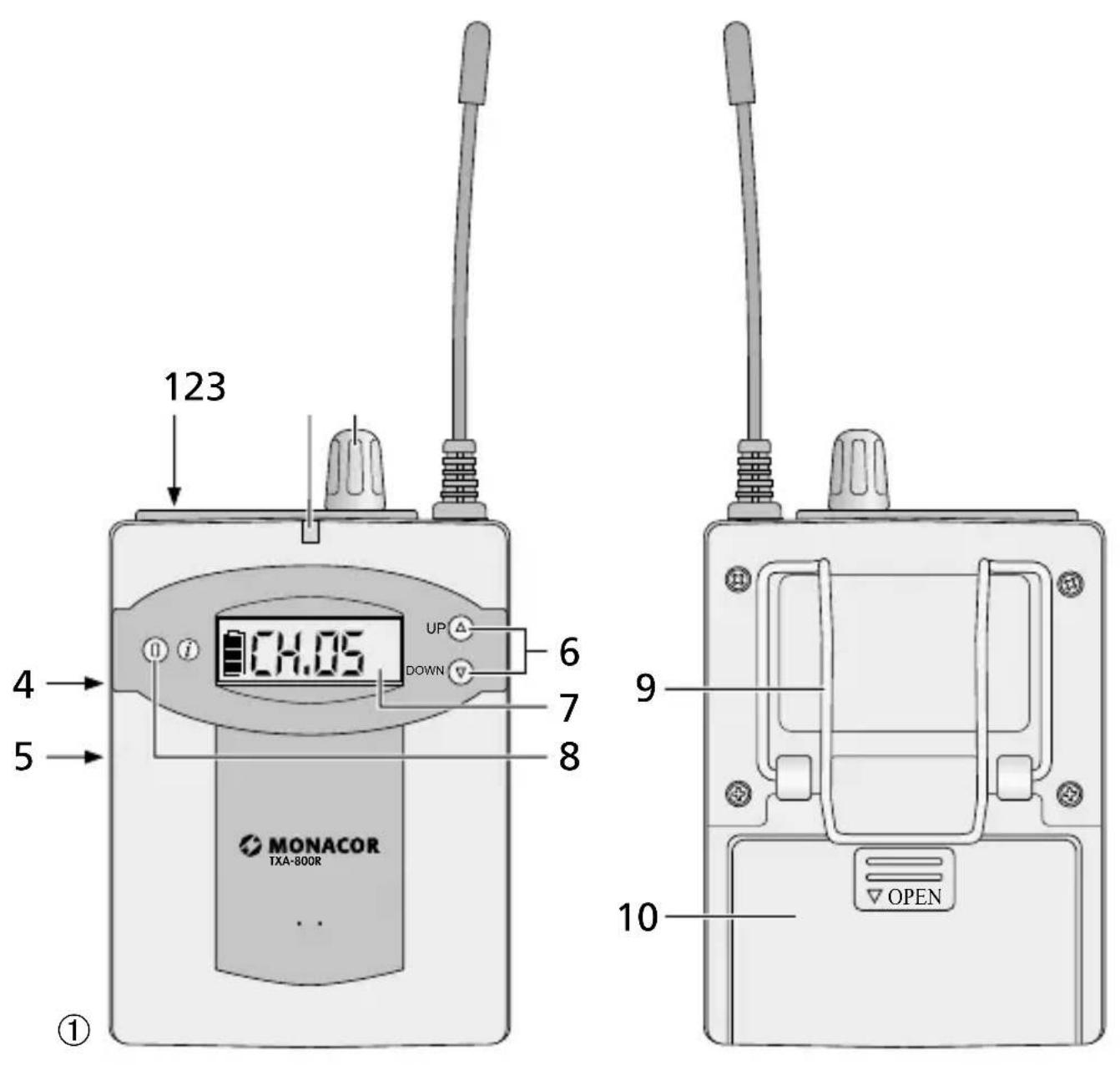

1 Vista General
