MANUAL DE USUARIO PA-12040 Monacor

MANUAL DE INSTRUCCIONES

INSTRUKCJA OBSŁUGI

SIKKERHEDSOPLYSNINGER

SÄKERHETSFÖRESKRIFTER

TURVALLISUUDESTA

Deutsch ..... Seite 4
English Page 8
Français ...... Page 12
Italiano....Pagina 16
Nederlands ..... Pagina 20
Español ...... Página 24
Polski ...... Strona 28
Dansk .... Sida 32
Svenska .... Sidan 32
Suomi....Sivulta 33

③
DE Anschlussmöglichkeiten der Lautsprecher für eine Zone
GB Possibilities of connection of the speakers for one zone
FR Possibilités de branchement des haut-parleurs pour une zone
IT Possibilità di connessione degli altoparlanti per una zona
NL Aansluitmogelijkheden van de luidsprekers voor een zone
ES Posibilidades de conexión de los altavoces para una zona
PL Możliwe sposoby podłączenia głośników dla jednej strefy

Amplificador Mezclador para Megafonía de 4 zonas

Estas instrucciones van dirigidas a instaladores de sistemas de megafonía (capítulos 1 – 7) y a usuarios sin ningún conocimiento técnico específico (capítulos 1 – 3 y capítulos 6.2 – 6.4). Lea atentamente estas instrucciones antes de utilizar el aparato y guárdelas para usos posteriores.

Puede encontrar todos los elementos de funcionamiento y las conexiones que se describen en la página 3 desplegable.

Contenidos

1 Elementos de Conexiones y de Funcionamiento ..... 24

1.1 Panel frontal 24

1.2 Panel trasero 24

2 Notas de Seguridad. ..... 25

3 Aplicaciones....25

4 Colocación del Amplificador . . . 25

4.1 Instalación rack ..... 25

5 Conexión del Amplificador. . . . 25

5.1 Altavoces ..... 25

5.2 Altavoz de monitorización y auriculares 25

5.3 Micrófonos ..... 25

5.4 Aparatos con salida de línea ..... 25

5.5 Conexión para anuncios de emergencia o para un sistema telefónico ..... 26

5.6 Interruptor para silenciar las entradas CH 2 a CH 5 ..... 26

5.7 Salidas de señal de línea para más amplificadores o para un grabador . 26

5.8 Alimentación ..... 26

6 Puesta en Marcha. 26

6.1 Dar prioridad a las entradas CH 1 y TEL PAGING. . . . . . . . . . . . 26

6.2 Ajustar el volumen y el sonido, conmutar las señales de entrada en las zonas 26

6.3 Silenciamiento de las entradas . . . 26

6.4 Monitorización de las señales de zona. 27

7 Especificaciones....27

1 Elementos de Conexiones y de Funcionamiento

1.1 Panel frontal

1 Controles de tono TREBLE (frecuencias agudas) y BASS (frecuencias graves); uno para cada una de las entradas CH 1 a CH 5

2 Controles GAIN para la amplificación de entrada; uno para cada una de las entradas CH 1 a CH 5

3 Indicación de nivel para la señal del alta- voz de monitorización en los terminales MONITOR (16)

4 LED POWER

5 Interruptor POWER

6 Controles de volumen para la señal de entrada correspondiente; uno para cada una de las entradas CH 1 a CH 5

7 Botones ZONE SELECTOR Z 1 a Z 4 para conmutar la señal de entrada correspondiente a la(s) zona(s) de megafonía deseada(s);

uno para cada una de las entradas CH 1 a CH5

8 Botones MUTE para silenciar la entrada correspondiente; uno para cada una de las entradas CH 1 a CH 5

Con el botón pulsado, se silencia la entrada correspondiente y el LED de encima del botón MUTE se ilumina como una indicación.

9 Control de volumen para auriculares conectados al jack PHONES (10)

10 Conexión PHONES para auriculares Aquí están presentes las señales de las zonas de megafonía cuyos botones MON (13) están pulsados.

11 Control de volumen para un altavoz de monitorización conectado a los terminales MONITOR (16)

12 Indicaciones de nivel para la zona de megafonía correspondiente; una para cada una de las zonas 1 a 4

13 Botones MON para conmutar la señal correspondiente de la zona de megafonía a la salida de auriculares PHONES (10), a la salida MONITOR (16) y a la salida de señal de línea MIX OUT (15); uno para cada una de las zonas 1 a 4

14 Controles de volumen de la zona de mega fonía correspondiente; uno para cada una de las zonas 1 a 4

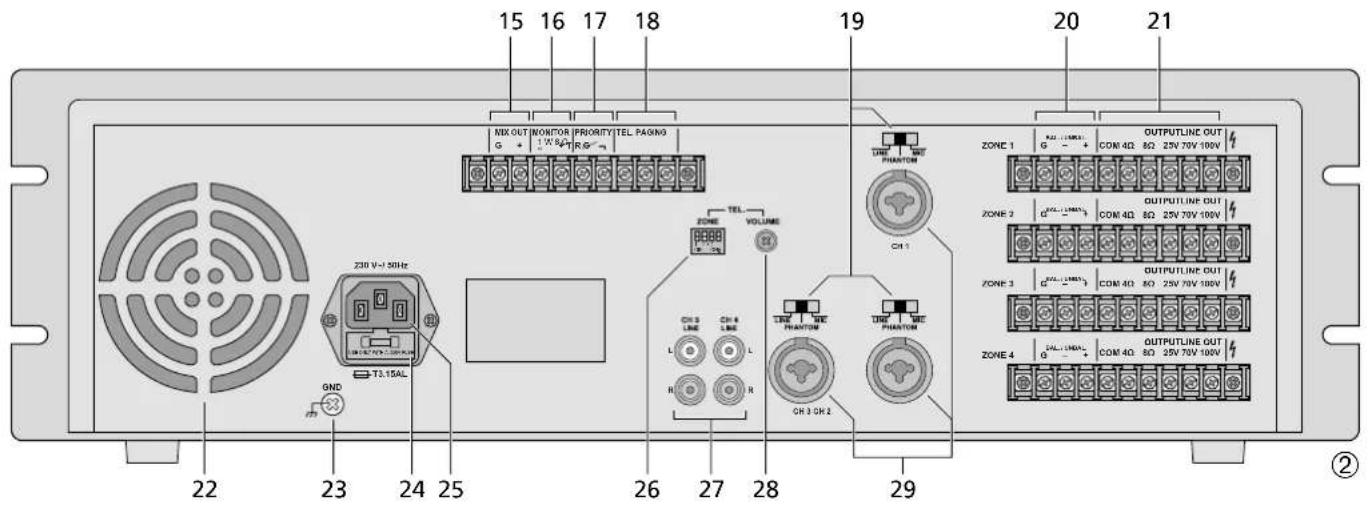

1.2 Panel trasero

15 Salida de señal de línea MIX OUT para la conexión de otro amplificador o un grabador

Aquí están presentes las señales de las zonas de megafonía cuyos botones MON (13) están pulsados.

16 Terminal MONITOR para un altavoz de monitorización de 8 Ω

Aquí están presentes las señales de las zonas de megafonía cuyos botones MON (13) están pulsados. El volumen se ajusta con el control MONITOR (11).

17 Terminal PRIORITY para un interruptor: Si el interruptor está cerrado, sólo se pueden oír las señales de la entrada CH 1; las entradas CH 2 a CH 5 están silenciadas.

18 Entrada TEL PAGING para una señal de nivel de línea de la mayor prioridad – vea el capítulo 5.5

19 Interruptores selectores de nivel para las entradas CH 1 a CH 3:

LINE nivel de línea

PHANTOM nivel de micrófono, el voltaje phantom está presente en el jack de entrada correspondiente (29)

MIC nivel de micrófono, voltaje phantom apagado

¡Precaución! Utilice sólo el interruptor si el amplificador está apagado o el control LEVEL (6) correspondiente está ajustado a cero (ruido de conmutación).

Con el voltaje phantom encendido, no conecte un micrófono con salida asimétrica. El micrófono se puede dañar.

20 Salidas con nivel de línea para la conexión de otro amplificador o un grabador; una para cada una de las zonas de megafonía 1 a 4

21 Terminales de altavoz; uno para cada una de las zonas de megafonía 1 a 4

Cada salida de zona se puede cargar con 40 W RMS (PA-4040) o

120 W RMS (PA-12040)

como máximo.

¡Precaución! Para cada zona conecte sólo altavoces de baja impedancia (4 Ω, 8 Ω) o sólo altavoces de megafonía (25 V, 70 V, 100 V). De otro modo, el amplificador se dañará.

22 Rejillas de ventilación para el ventilador controlado por temperatura

23 Tornillo de abrazadera para una posible conexión de masa

24 Fusible de red Remplace un fusible fundido sólo por un fusible del mismo tipo.

25 Toma de corriente para la conexión a un enchufe (230 V/ 50 Hz) mediante el cable de corriente entregado

26 Interruptores DIP ZONE Ajuste los interruptores de las zonas en la posición más baja ON para suministrar la señal a los terminales TEL PAGING (18) a la zona de megafonía correspondiente – vea también el capítulo 5.5

27 Jacks RCA para las entradas CH 4 y CH 5 para la conexión de aparatos audio con salida de línea (lector CD, grabador cassette, radio, etc.)

28 Control de volumen para la señal en el terminal TEL PAGING (18)

29 Jacks para las entradas CH 1 a CH 3 (combinado XLR/6,3 mm jack, sim.) para la conexión de micrófonos o aparatos audio con salida de línea

2 Notas de Seguridad

Este aparato cumple con todas las directivas relevantes de la UE y por lo tanto está marcado con el símbolo €.

ADVERTENCIA

El aparato utiliza un voltaje

peligroso. Deje el mantenimiento para el personal cualificado y no inserte nunca

nada en las rejillas de ventilación. El manejo inexperto puede provocar una descarga.

Durante el funcionamiento, hay peligro de contacto con un voltaje peligroso de hasta 100 V en los terminales OUTPUT 70 V y 100 V (21). Apague el sistema de megafonía antes de realizar o modificar cualquier conexión.

• El aparato está adecuado para utilizarse sólo en interiores. Protéjalo de goteos y salpicaduras, elevada humedad del aire y
  calor (temperatura ambiente admisible: 0–40°C).
• No coloque ningún recipiente lleno de líquido encima del aparato, como por ejemplo un vaso.
• El calor generado en el interior del aparato tiene que disiparse con la circulacion del aire; por lo tanto, no cubra nunca las rejillas de ventilacion de la carcasa (22).

• No utilice el aparato y desconéctelo inmediatamente de la corriente si:

• El aparato o el cable de corriente están visiblemente dañados.

• El aparato ha sufrido daños después de una caída o accidente similar.
• No funciona correctamente.

Sólo el personal técnico puede reparar el aparato bajo cualquier circunstancia.

• No tire nunca del cable de corriente para desconectarlo de la toma, tire siempre del enchufe.
• Utilice sólo un paño suave y seco para la limpieza; no utilice nunca ni agua ni productos químicos.
• No podrá reclamarse garantía o responsabilidad alguna por cualquier daño personal o material resultante si el aparato se utiliza para otros fines diferentes a los originalmente concebidos, si no se conecta o se utiliza adecuadamente, o si no se repara por expertos.

Si va a poner el aparato definitivamente fuera de servicio, llévelo a la planta de reciclaje más cercana para que su eliminación no sea perjudicial para el medio-ambiente.

3 Aplicaciones

El amplificador ha sido especialmente diseñado para establecer un sistema de megafonía para aplicaciones generales. Las diferentes salidas de altavoz permiten conectar varias combinaciones de altavoz (vea la fig. 3). Los altavoces se pueden distribuir en cuatro zonas de megafonía, y el volumen de cada zona se puede ajustar independientemente de las otras.

Es posible conectar micrófonos (CH 1 – 3) o aparatos con salida de nivel de línea (CH 1 – 5) a las cinco entradas que se pueden mezclar las unas con las otras. Todas las entradas se pueden asignar a las cuatro zonas independientemente las unas de las otras. Se proporciona una entrada de nivel de línea adicional para anuncios de emergencia u otros anuncios importantes. Con un interruptor separado es posible conmutar a esta entrada.

Para monitorizar las señales de zona se proporcionan las salidas para auriculares y un altavoz de monitorización de 8 Ω. Las señales de zona pueden ser suministradas individualmente mediante las salidas LINE OUT (20) o mezcladas mediante la salida MIX OUT (15) para más amplificadores o un grabador.

4 Colocación del Amplificador

El amplificador está diseñado para la instalación en un rack para aparatos con una anchura de 482 mm (19"), pero también se puede colocar sobre una mesa. Para que el amplificador se refrigere lo suficiente, el aire ha de poder circular libremente a través de las rejillas de ventilación.

4.1 Instalación rack

Antes de instalar el amplificador en un rack, dé prioridad a las entradas CH 1 y TEL PAGING, si es necesario. Para ello, abra el amplificador (apartado 6.1).

Para la instalación en un rack, 3 U (3 unidades = 133 mm) son necesarios. Para prevenir el sobrepeso en la parte superior del rack, inserte el amplificador en la parte inferior del rack. La placa frontal por sí sola no es suficiente para fijarlo con seguridad; utilice también raíles laterales o una placa en la parte inferior.

El aire caliente expulsado por el amplificador debe disiparse del rack; de lo contrario, se podría acumular el calor en el rack y dañar no sólo el amplificador sino también los demás aparatos del rack. Si la disipación del calor no es suficiente, instale un aparato de ventilación en el rack.

5 Conexión del Amplificador

¡Todas las conexiones deberían ser realizadas sólo por personal especializado y siempre con el amplificador apagado!

5.1 Altavoces

La figura 3 de la página 3 muestra ejemplos de las diferentes posibilidades de conexión de los altavoces para cada zona de megafonía.

¡Precaución! Para cada zona conecte sólo altavoces de baja impedancia (4 Ω, 8 Ω) o sólo altavoces de megafonía (25 V, 70 V, 100 V). De otro modo, el amplificador se dañará.

Si embargo, es posible conectar altavoces de baja impedancia y altavoces de megafonía en diferentes zonas.

Cuando conecte altavoces de megafonía, preste atención a que cada una de las salidas de zonas no esté cargada con más de 40W RMS (PA-4040) o 120W RMS (PA-12040). Cuando interconecte altavoces de baja impedancia, preste atención a que la impedancia no caiga por debajo del valor indicado en la conexión (4 Ω o 8 Ω).

Conecte los altavoces a las regletas de conexión OUTPUT (21): las conexiones negativas al terminal "COM" y las conexiones positivas al terminal correspondiente "4 Ω", "8Ω", "25V", "70V" o "100V".

5.2 Altavoz de monitorización y auriculares

Para poder monitorizar las señales de las zonas de megafonía, es posible conectar un altavoz de 8 Ω a los terminales MONITOR (16) y auriculares al jack PHONES (10).

5.3 Micrófonos

Se pueden conectar hasta tres micrófonos con conector jack XLR o 6,3 mm a las entradas CH 1 a CH 3 (29). Ajuste los interruptores de nivel de entrada (19) en la posición correspondiente. Utilice sólo los interruptores con el amplificador apagado o si el control LEVEL (6) correspondiente está ajustado a cero (ruido de conmutación).

MIC para micrófonos que no requieren una alimentación phantom

PHANTOM para micrófonos con alimentación phantom

¡Precaución! Con el voltaje phantom encendido, no se pueden conectar micrófonos con salida asimétrica a las entradas correspondientes; los micrófonos pueden dañarse.

5.4 Aparatos con salida de línea

Se pueden conectar hasta cinco aparatos con salida de línea (p. ej. lector CD, grabador cassette, radio) a las entradas CH 1 a CH 5 (27 y 29). Para la música de fondo, es mejor usar las entradas CH 4 y CH 5. Éstas pueden ser silenciadas con un interruptor separado cuando, p. ej., se hace un anuncio mediante la entrada CH 1 (vea el capítulo 5.6). Las señales estéreo suministradas a los jacks "L" y "R" de las entradas CH 4 y CH 5 se mezclan internamente a señal mono.

Cuando conecte a las entradas CH 1 a CH 3, ajuste el interruptor de nivel de entrada correspondiente (19) en la posición LINE. Utilice sólo el interruptor con el amplificador apagado (ruido de conmutación). Para conectar un aparato estéreo a las entradas CH 1 a 3, use una entrada para el canal estéreo derecho y el canal estéreo izquierdo o use un adaptador mono estéreo (p. ej. SMC-1 de MONACOR); de otro modo, las señales del centro estéreo se cancelarán las unas a las otras mutuamente.

5.5 Conexión para anuncios de emergencia o para un sistema telefónico

El amplificador está provisto con la entrada TEL PAGING (18) para anuncios de emergencia o para conectarse a un sistema telefónico.

TEL. PAGING

TRG

④ Entrada e interruptor para anuncios de emergencia

Signal

Suministre la señal (nivel de línea, 40 mV – 1,5 V) mediante un cable audio blindado al terminal "R". Conecte la masa y el blindaje al terminal "G". Conecte un interruptor a los terminales "T" y "G". Con el interruptor se libera el anuncio, es decir, la señal de anuncio siempre puede estar presente en el terminal "R" pero sólo puede oírse con el interruptor cerrado. Cuando el interruptor esté cerrado, se podrán silenciar las señales de las entradas CH 2 – 5 al mismo tiempo, ver apartado [6].

Ajuste los interruptores DIP ZONE (26) de las zonas a la posición más baja ON para la escucha de anuncios de emergencia en esas zonas. El volumen para esos anuncios se ajusta separadamente con el control VOLUME (28) en la parte trasera.

5.6 Interruptor para silenciar las entradas CH 2 a CH 5

Las entradas CH 2 a CH 5 se pueden silenciar conjuntamente con un sólo interruptor, p. ej. para hacer un anuncio importante a través de la entrada CH 1. Con este fin, conecte un interruptor a los terminales PRIORITY (17).

Nota: Cuando se haga un anuncio a través de la entrada CH 1, las entradas CH 2 a CH 5 se silenciarán automáticamente si se da prioridad a la entrada CH 1, ver apartado 6.

5.7 Salidas de señal de línea para más amplificadores o para un grabador

Para conectar más amplificadores o un grabador, hay disponibles diferentes salidas de línea:

LINE OUT (20)

Las señales de las zonas individuales están presentes en esas cuatro salidas simétricas. El nivel de señal depende de la posición del control de zona correspondiente LEVEL (14). Si la entrada del aparato a conectar es asimétrica, conecte la entrada sólo a los terminales "+" (señal) y "G" (masa). Use estas salidas:

1. Para conectar más amplificadores de mega fonía si se necesitan más altavoces de los permitidos para cada zona de megafonía.

2. Para conectar un grabador para grabar las señales de una zona.

MIX OUT (15)

Aquí están presentes las señales de las zonas cuyos botones MON (13) están pulsados. Si se seleccionan varias zonas al mismo tiempo, los controles de zona correspondientes LEVEL (14) definen la relación de mezcla de las señales de zona. Use esta salida:

1. Para conectar un amplificador si p. ej. se necesitan más altavoces de monitorización.
2. Para conectar un grabador para grabar las señales de diferentes zonas.

5.8 Alimentación

Finalmente conecte el cable de corriente entregado a la toma de corriente (25) primero y luego a un enchufe (230 V/ 50 Hz).

6 Puesta en Marcha

6.1 Dar prioridad a las entradas CH 1 y TEL PAGING

Las entradas CH1 y TEL PAGING (18) vienen ajustadas de fábrica de tal modo que sus señales se mezclarán con los otros canales de entrada. Cuando se recoloque el jumper S 701 dentro del amplificador, las entradas CH 1 y TEL PAGING tendrán prioridad sobre las entradas CH 2 – 5. Cuando un anuncio se haga mediante la entrada CH 1 o TEL PAGING, las señales de CH 2 – 5 se silenciarán automáticamente durante el anuncio.

ADVERTENCIA Para recolocar el jumper S 701, el aparato debe estar abierto. Sólo un técnico puede realizar el trabajo; el manejo inexperto puede producir una descarga eléctrica.

1) Desconecte el conector de corriente de la toma.
2) Desenrosque la tapa de la carcasa.
3) Recoloque el jumper S701 de OFF a ON (página 27, figura 5).
4) Fije de nuevo la tapa de la carcasa.

6.2 Ajustar el volumen y el sonido, conmutar las señales de entrada en las zonas

1) Para prevenir ruido de conmutación, encienda todas los demás aparatos del sistema de megafonía primero.

2) Antes de encender el amplificador por primera vez, ajuste los cuatro controles de zona LEVEL (14) a cero para prevenir un volumen excesivo al principio. Luego encienda el amplificador con el interruptor POWER (5). El LED POWER (4) se ilumina.

3) Para el ajuste básico de los canales de entrada

a) ajuste todos los controles GAIN (2), TREBLE y BASS (1) en la posición media,
b) ajuste todos los controles LEVEL (6, 14) a cero,
c) desbloquee todos los botones MUTE (8) de manera que los LEDs rojos de encima de los botones no se iluminen,
d) desbloquee todos los botones ZONE SELECTOR Z1 a Z4 (7).

4) Suba el control LEVEL (6) de la entrada que debe oírse al volumen más alto (p. ej. para anuncios) a aprox. 2/3 del valor máximo. Con los botones ZONE SELECTOR (7) con- mute la señal de entrada a las zonas donde se debe oír.
5) Ajuste el volumen deseado para cada zona con los controles de zona LEVEL (14). Las indicaciones de nivel (12) muestran el volumen de las zonas. El LED superior rojo se ilumina cuando el limitador integrado limita el volumen al alcanzar el nivel máximo. Éste debería iluminarse con los pasajes de volumen más altos sólo durante un tiempo breve. Si se ilumina durante mucho tiempo, gire hacia atrás el control de zona LEVEL correspondiente.

Si el volumen de las zonas no puede ser ajustado de una manera óptima porque la señal de entrada es demasiado baja o demasiado alta, reajuste el nivel de entrada con el control GAIN (2) o LEVEL (6) correspondiente.

6) Ajuste el sonido con los controles TREBLE y BASS (1) correspondientes. Si es necesario, reajuste el volumen con el control LEVEL (6).

7) Para suministrar más señales de entrada a determinadas zonas, pulse los botones ZONE SELECTOR (7) correspondientes. Con estos botones las zonas se pueden configurar de manera diferente.

Ejemplo:

• Los anuncios de entrada CH 1 se deben oír en todas las zonas.
  → Pulse los botones Z 1 a Z 4 de CH 1.
• Los anuncios de entrada CH 2 sólo están determinados para las zonas 1 y 4.
  → Pulse los botones Z 1 y Z 4 de CH 2.
• La música de fondo de CH 4 se debe oír en las zonas 1 y 2.
  → Pulse los botones Z 1 y Z 2 de CH 4.
• La música de fondo de CH 5 se debe oír en las zonas 3 y 4.
  → Pulse los botones Z 3 y Z 4 de CH 5.

8) Ajuste el volumen y el sonido de más señales de entrada con los controles LEVEL (6), TREBLE y BASS (1). Gire a cero los controles LEVEL de las entradas no usadas.

6.3 Silenciamiento de las entradas

Para silenciar una entrada, p. ej. para apagar la música de fondo en caso de anuncio, pulse el botón MUTE (8) correspondiente. Como una indicación, se ilumina el LED rojo sobre el botón. Para encender la entrada de nuevo, desbloquee el botón MUTE.

Si hay un interruptor conectado a los terminales PRIORITY (17), las entradas CH 2 a CH 5 se pueden silenciar al mismo tiempo cerrando el interruptor.

6.4 Monitorización de las señales de zona

Pulse los botones MON (13) de las zonas de megafonía cuyas señales deben ser monitorizadas. Ajuste el volumen para el altavoz de monitorización conectado a los terminales MONITOR (16) con el control MONITOR (11) y el volumen para los auriculares con el control PHONES (9). La señal para el altavoz de monitorización se muestra en la indicación de nivel (3).

Notas:

1. El volumen para los auriculares y el altavoz de monitorización también depende de los controles de zona LEVEL (14). Si un control está ajustado a cero, la señal de la zona correspondiente no puede ser monitorizada a pesar de que el botón MON esté pulsado.
2. Con los botones MON las señales de zona también conmutan a la salida MIX OUT (15) – ver apartado 5.7.

7 Específicaciones

Modelo PA-4040 PA-12040
Número de canales de entrada 5 5
Número de zonas 4 4
Potencia de salidaPotencia nominalPotencia musical	4 × 40 W 4 × 65 W	4 × 120 W 4 × 170 W
THD < 1% < 1%
Alimentación phantom para Mic CH1–CH315 V46V
EntradasCH1–CH3CH 4, CH 5Tel. Paging	Sensibilidad de entrada/impedancia; conexión 5 mV/4 kΩ (Mic) conmutable a 100 mV/10 kΩ (Line) ;XLR/jack 6,3 mm, simétrico 100 mV/30 kΩ (Line) ; RCA, asim. 40 mV - 1,5 V/5 kΩ ; terminales de tornillo, asim.
Salidas de altavocesZona 1 – 4Monitor	opcionalmente 4 Ω , 8 Ω , 25 V , 70 V o 100 V 8 Ω , 1 W
Salidas de líneaZona 1 – 4Mix Out	1,70 V , sim. 3,95 V , asim.
Rango de frecuencia	50 - 17000 Hz (-3 dB)
Control de tono para las entradas CH1–5GravesAgudos	± 10 dB/100 Hz ± 10 dB/10 kHz
Relación señal/ruidoMicLine	< 65 dB < 75 dB
Temperatura ambiente	0 - 40°C
Alimentación	230 V/50 Hz	230 V/50 Hz
Consumo	450 VA max.	1200 VA max.
Dimensiones (B × H × P)	482 × 133 × 310 mm , 3 U (unidades rack)	482 × 133 × 410 mm , 3 U (unidades rack)
Peso	15 kg	20,5 kg

⑤ Jumper S701
Prioridad para las entradas CH 1 y TEL PAGING

Sujeto a modificaciones técnicas.

Manual de instrucciones protegido por el copyright de MONACOR® INTERNATIONAL GmbH & Co. KG. Toda reproducción mismo parcial para fines comerciales está prohibida.
