MANUAL DE USUARIO CAM520 Pro3 AVer
Contenidos del paquete
| Unidad de Camara | Mando a distancia | Adaptador y Conector de fuente de alimentación* | Cable USB 2.0 Tipo-B a Tipo-A (5m) |
| Cable adaptador RS-232 Mini DIN 9 a Mini DIN 8 | Soportes de montaje en L | Tornillos para el montaj | Papel de taladrado |
| Tarjeta de número QR | 1/4"-20 L=7.5mm (x2) | ||
*El conductor de fuente de alimentación variará dependiendo del enchufe estándar del País sobre el vendido.
Accesorios-optionales*
| Cable HDMI (3m) | Cable mini-DIN 8 a D-Sub 9 | Soporte de TV plegable | Cable extensor USB 3.1 10m/20m/30m |
| Soporte para techo** | Soporte para techo** (Instalacion invertida) |
Los accesorios.optionales variarán según el paísdonde se vendan.
*Para montarla en el techo, adoiera el soporte para montaje en el techo de AVer.

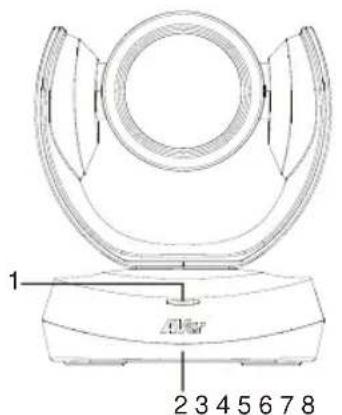

Vista general

1 LED de estado
2 Sensor IR
3 Puerto HDMI

4 Puerto USB 3.1 Tipo B
5 Puert de entrada/salida RS-232
6 Conector de fuente de alimentacion DC 12V

7 Puerto PoE*
8 Bloqueo Kensington
*Fuente de alimentación sobre Ethernet (PoE), compatible con IEEE 802.3AT/802.3AF. Por favor, use el cable CAT 5e FTP (no incluido).
Indicator led
Parpadea en azul una vez: encendido
Rojo fijo: inicio
Naranja fijo:espera
Azul fijo: v deo encendido
Instalación

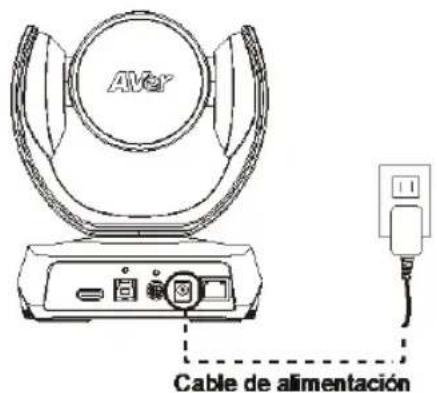

- Conecte la-camera al enchufe de la fuente de alimentacion.


- Conecte los cables necessarios.
[Notas]

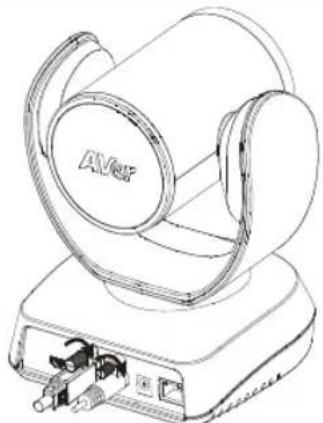

Asegure los cables USB y RS-232 con los tornillos correspondentes.
Asegürese que el cable está bien conectado al conector de la CAMERA antes de fjjar el cable.
![AVer CAM520 Pro3 - [Notas] - 1](/content/2026/04/667311/images/51cd6db4defeda2964f136131055ae22604f5e4c4297cca8df3f630b502e6475.jpg)

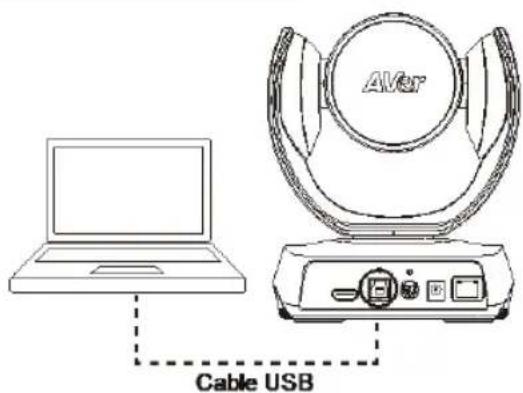

- Connecte la-camera al ordinador/porttil.
[Notas]
Use el cable USB 2.0 incluido en el paquete.
CAM520 Pro3iene el puerto USB 3.1 que es compatible con USB 2.0.
LaResolutionmaximo/fpsparaelpuertoUSB2.0y USB3.1semuestranaccontinuacion.
![AVer CAM520 Pro3 - [Notas] - 1](/content/2026/04/667311/images/27b4f8d266c87fbfa71fdc7eb11203715cae22995300d59dacff5671d0f41d4a.jpg)
Espanol-59
| USB 2.0 | USB 3.1 | HDMI | ||
| YUV | M-JPEG | YUV | M-JPEG | |
| - Resolución de 640x480 o inferior, hasta 30fps | - 1080p/60fps | - Hasta1080p/30fps | - 1080p/60fps | - 1080p/60fps |
| - 720p, hasta 10fps | - - 720p/60fps | - 1080p/30fps | ||

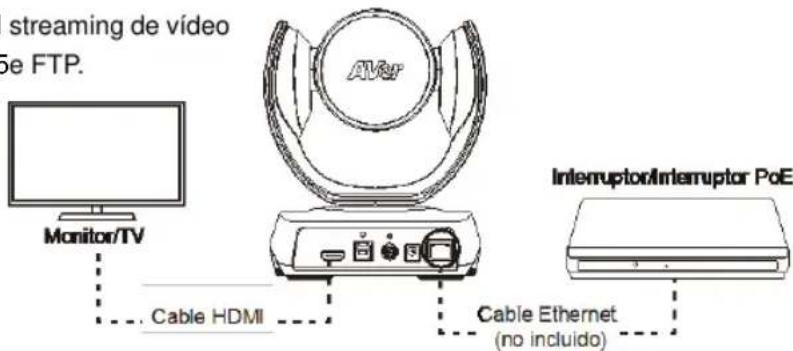

4. Conecte el cable Ethernet para el streaming IP y el control de CAMERA de forma remota.
[Notas]
Para asegurarla estabilidad del streaming de video IP, por favor use el cable CAT 5e FTP.
![AVer CAM520 Pro3 - [Notas] - 1](/content/2026/04/667311/images/75bff4498098eda3657b06753fce463bda0d34354a599963c7a6a6bd9f4df169.jpg)
5. Connecte un cable HDMI a un monitor de TV para tener video en vivo al instante.
[Notas]
El puerto HDMI admite las resolutions 1080p y 720p.

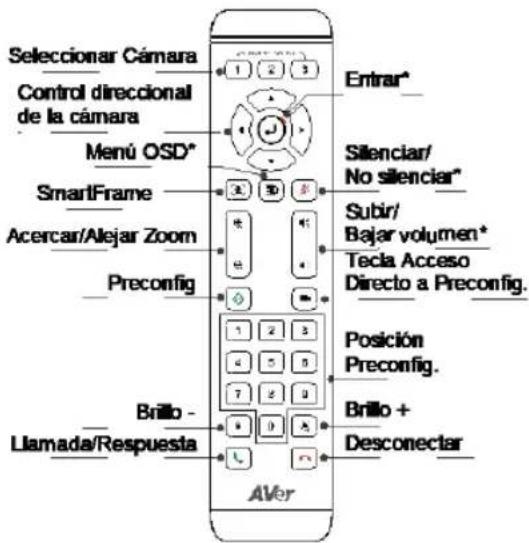

Mando a distancia

- No es compatible con CAM520 Pro3
Pilas AAA (requeridas)
Preconfig. (I) botón preconfig. en el mando a distancia Tiene 2 unidades.
Para guardar un preconfig. - Mueva la webcam a la posicion deseada. Mantenga pulsado el boton preconfig. hasta que reciba el mensaje de guardado en la pantalla. Seleccione el boton 0 - 9 de posicion de preconfig. para guardar la posicion actual de la webcam. Repita los pasos si fuese necessitiesario.
Para cargasuna preconfig.-Pulse el boton Preconfig.y seleccione el boton 0-9 de posicion preconfigpara cargasuna posicion guardada de la camera. Repita los pasos si fuese necessario.
- Mantenga pulsado el botón de número " durante 1 segundo para activar o desactivar la funciona WDR.
-
Mantenga pulsado el botón de número "duarte 1 segundo para activar o desactivar la funciona SmartFrame.
-
Mantenga pulsado el botón de número
- [8] durante 1 segundo paraactivar
- o desactivar la funciona Streaming RTMP.
- Mantenga presionado el botón número
“durante 1segundo para forzar a la CAMERA a ingresar al modo de suspensión. Cortará toda la transmisión de video. Para despertarlo, presione el botón durante 1segundo nuevomente o presione el botón de direccion. No funciona cuando la transmisión USB estáactivada.
Selectionar Camara () solo tiene una camaray y no necesita realizar ninguna configuracion, la camarra 1 es la predeterminada. Si pulsa la camarra 2 o 3 en el mando a distancia, descubrir que su mando a distancia no pueda controlar su camarra. En este caso, por favor pulse de nuevo camarra 1 en su mando a distancia.
SmartFrame ( ) Pulse durante 1 segundo para Cambiar la funciona SmartFrame entre los modelos Enmarcado Manual / Enmarcado Auto / Encuadre preestablecido. de video. Se做不到 un mensaje en la pantalla (ilustracion?sigue) para indicar el modo.

[Nota] SmartFrame despiega la Tecnología a de detectión de cara y cuerpo. Las personas que lleven mascarillas o perfiles faciales laterales también podran ser reconocidas. La distancia Máxima de
deteciOn es de 7 - 10 metros.
predeterminado 0 es para la posición inicial).

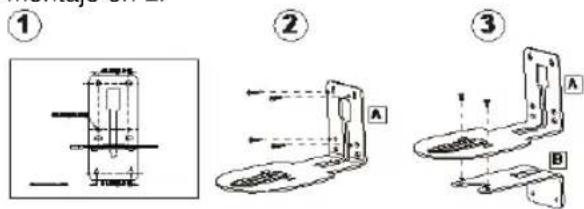

Instalación de montaje en pared
-
Use el papel de taladrado incluido en el paquete para taladrar los orificios en la pared donde el usuario desea montar la CAMERA.
-
Use los tornillos (no incluidos) para asegurar el soporte A de montaje en L en la pared.
[Nota] Para pared de cemento: M4 x 4 tornillos autoroscantes de 20 mm + taco cónico de plástico
Para pared de madera: M4 x 4 tornillos autoroscantes de 20 mm
-

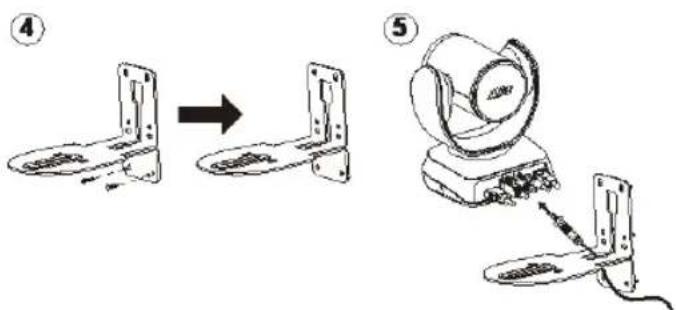

A continuación, instale los soportes A + B de montaje en L con 2 tornillos (M4 x 8 mm, incluidos en el paquete).
-
Después de instalar los soportes de montaje en L, use los tornillos (no incluidos) para asegurar la parte inferior de los soportes de montaje en L en la pared.
[Nota] Para pared de cemento: M4 x 2 tornillos autoroscantes de 20 mm + taco cónico de plástico
Para pared de madera: M4 x 2 tornillos autoroscantes de 20 mm
-
Pase los cables a工程技术 del orificios de los soportes de montaje en L y connecte los cables con los puertos de connexion correspondentes.
-

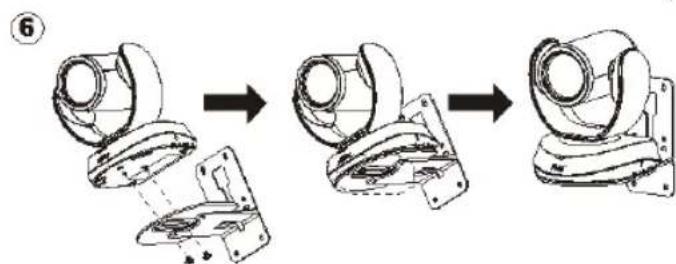

Use los tornillos restantes (1/4" - 20 L = 7,5 mm, incluidos en el paquete) para asegurar la casa en los soportes de montaje en L.



Realizar una ví deollamada
Se requiere un ordinador para usar este disposito.
- Abra la aplicacion de collaboration de video, como Zoom, Microsoft Teams, Skype for Business, Skype, Google Meet, Intel UniteTM, RingCentral, BlueJeans, V-Cube, LiveOn, CyberLink U Meeting, TrueConf, Adobe Connect, Cisco WebEx, Fuze, GoToMeetingTM, Microsoft SyncTM, Vidyo, vMix, WebRTC, Wirecast o XSplit.
- Configure la CAM520 Pro3 como su dispositivo primario de lámara, micrófono y.altavoz en su aplicación (consulte la guía de instalación de la aplicación para Obtener más detailles).
- Preparado para realizar una videolamada.
[Nota] CAM520 Pro3 es una CAMERA de conferencia de conectar y usar. El sistemas no require de controladores especiales. Para acceder a la configuracion avanzada y laactualizacion del firmware, por favor descarguese PTZApp 2.
Realice la connexion a través del navigador
CAM520 Pro3 tiene un puerto Ethernet para el streaming y permite a los administradores controlar y configurar de forma remota la CAMERA a技术水平 de internet. Además, CAM520 Pro3 también admite las unidades RTSP y RTMP. Para Obtener más detailles, por favor consulte el manual del usuario o póngase en contacto con nuestro soporte técnico.
- Asegürese que la CAM520 Pro3onga conexión a internet.

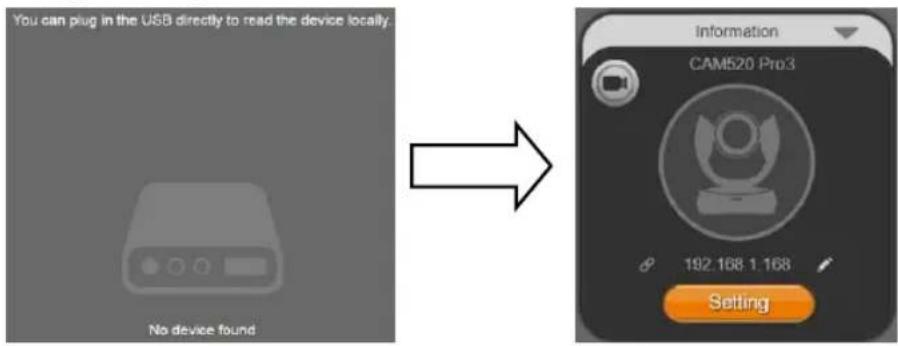

- Execute PTZApp 2^* ( ) y connecte la CAM520 Pro3 al ordinador con el cable USB.

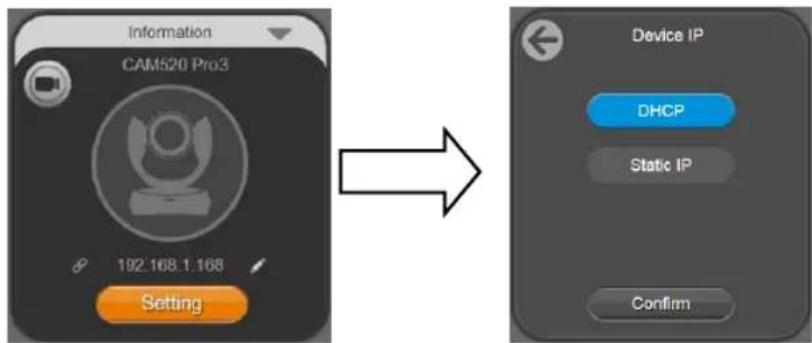

- La direccion IP predeterminada de la CAMERA es 192.168.1.168. Haga tic en el icono del lapiz

ara editar la direccion IP^**

Espanol-64
- Hagablick en el icono de enlace web ( ) para executar la página web de Chrome. Por favor, introduzca la contraseña (la contraseña predeterminada es aver4321).
[Nota] Los navegadores soportados son:
-
Chrome: versión 76.x o superior
-
Firefox: version 69 o superior
-
IE: No es compatible
-
Después de editar la direccion IP, el usuario可以选择 acceder a la configuración del acceso web de la webcam solo con la connexion del cable Ethernet. Desconecte el cable USB.

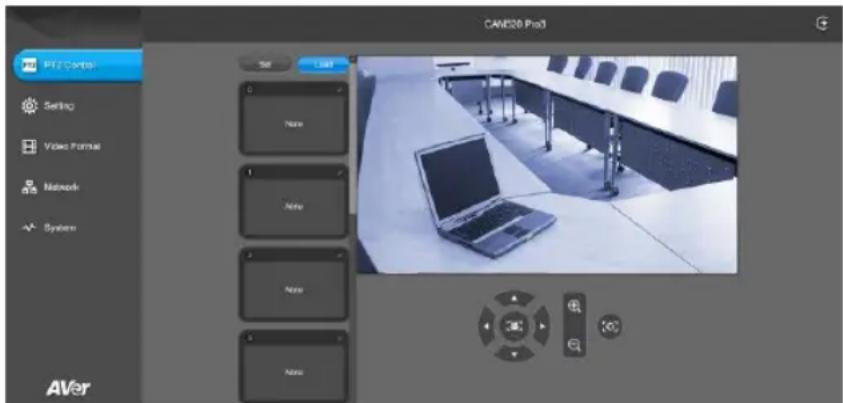

- Se muestra a continuación la pantalla principal de la web.

*En PTZApp 2, el usuario可以选择 modifier la configuración de la direction IP de la CAM520 Pro3, configurar los parámetros de la CAMERA, configurar las functions de seguimiento AI y algunos configuraciones avanzadas deImagen, como panoramaática, inclínación y el zoom de la CAMERA.
Consulte el manual del usuario para poder los detailles.
https://www.averusa.com/business/support/ (USA) para descargarse PTZApp 2. Después de la descarga, haya dobleblick sobre el archivo y siga las instrucciones en pantalla para completar la instalación.
Despues de instalar PTZApp 2, haga doble tic en el icono PTZApp 2 para executar la aplicacion.
** Para dar soporte de losCambios de direccion IP en losgrupos, el usuario可以选择 descargarse la app AVer IP Finder.
-
Descárguese elUGC de IPde enlace https://www.aver.com/download-center/ (Sede Global),https://www.avereurope.com/download-center/ (Sede Europa) o en https://www.averusa.com/business/support/ (USA).
-

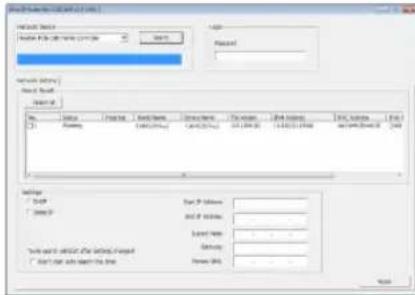

Execute el buscador IP.
-
Haga clic en "Buscar", y todos los dispositivos disponibles apareceran listedos en la pantalla.

@2022 AVer Information Inc. Todos los derechos reservados.
La informacion contenta en este documento está suja a cambio sin previo aviso.
Ayuda Adicional
Para preguntas frecentes, soporte的技术o y descargas de software y manuales del usuario, visite:
Centro de descargas: https://www.aveurope.com/download-center
Información de contacto
AYer Information Europe B.V.
https://www.aveurope.com
