MANUAL DE USUARIO C.A 753 CHAUVIN ARNOUX

Manual de Instrucciones

Usted acaba de adquirir un C.A 753 Adaptador de medida o de prueba para tomas 2P+T y le agradecemos la confianza que ha depositado en nosotros.

Para obtener el mejor servicio de su instrumento:

• lea atentamente este manual de instrucciones,
• respete las precauciones de uso.

¡ATENCIÓN, riesgo de PELIGRO! El operador debe consultar el presente manual de instrucciones cada vez que aparece este símbolo de peligro.

El contenedor de basura tachado significa que, en la Unión Europea, el producto deberá ser objeto de una recogida selectiva de conformidad con la directiva RAEE 2002/96/CE. Este material no se debe tratar como un residuo doméstico.

Tierra.

La marca CE indica la conformidad con las directivas europeas, especialmente la DBT y CEM.

PRECAUCIONES DE USO

• Este adaptador sólo debe utilizarse en instalaciones de categoría II, con tensiones de red normalizadas de 230 V.
• Los circuitos de CAT II son circuitos de alimentación de aparatos domésticos o análogos.
• No desmontar.
• No utilizar si la carcasa parece estar dañada.
• Desconectar siempre del enchufe después de usar.
• Este adaptador cumple las normativas europeas para un uso en instalaciones 230 V CAT II Contaminación 2 o superiores.

ÍNDICE

PRECAUCIONES DE USO.... 22

PRESENTACIÓN 23

DESCRIPCIÓN 24

DIAGNÓSTICO DEL CABLEADO DE LAS TOMAS ELÉCTRICAS....25

CARACTERÍSTICAS GENERALES.... 25

GARANTÍA...... 26

PARA PEDIDOS....26

MANTENIMIENTO 26

PRESENTACIÓN

El C.A 753 es un adaptador que proporciona información sobre la posición de la fase y la presencia de tensión P-N para las instalaciones en régimen TT y TN. No es un controlador que permite verificar la conformidad eléctrica del cableado de una toma 2P+T.

El C.A 753 es un adaptador para tomas de corriente 2P+T en una red de 230 V, que permite garantizar contactos seguros y de calidad para las puntas de prueba de probadores, controladores o multímetros.

El C.A 753 es compatible con las tomas hembra de los conectores de red normalizados CEE (NF) 16 A, 2P+T, 230 V de tipo E y F (Schuko®). Es reversible para garantizar la visibilidad de los pilotos en cualquier circunstancia.

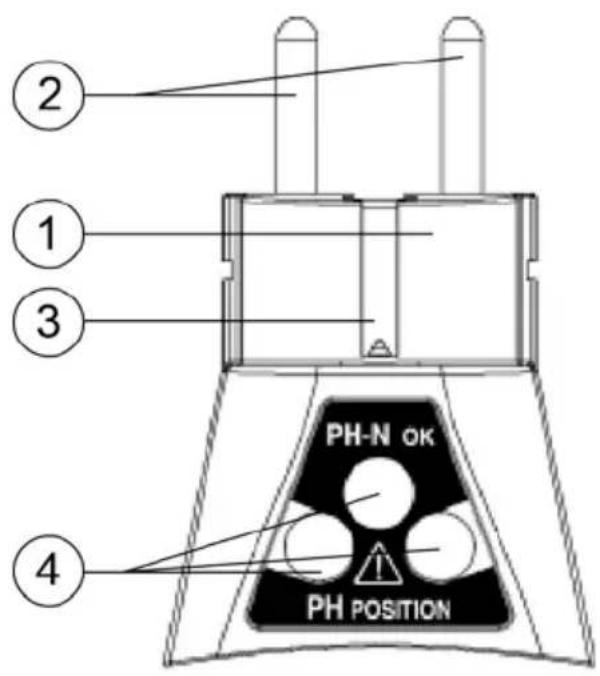

DESCRIPCIÓN

PH-N OK PH POSITION

5

1. Cuerpo aislante, doble aislamiento,
2. 2 machos ∅ 4,8mm, distancia 19mm,
3. Tierra,
4. 3 pilotos,

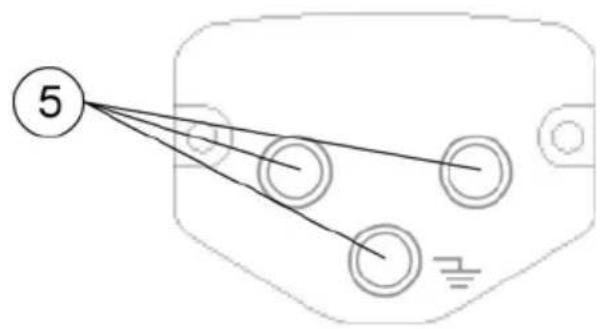

5. 3 casquillos hembra que garantizan la continuidad de los machos con las puntas de prueba.

DIAGNÓSTICO DEL CABLEADO DE LAS TOMAS ELÉCTRICAS

• Introducir el adaptador en la toma de corriente a probar.
• El C.A 753 consta de tres pilotos que indican el estado de la toma de corriente y la posición de la fase.

En caso de un cableado correcto de la toma, el piloto central y uno de los dos pilotos en la extremidad se encienden.

El piloto en la extremidad indica la posición de la fase.

Ejemplo :

Esquema :

Piloto encendido

Piloto apagado

CARACTERÍSTICAS GENERALES

• Dimensiones: 85 x 50 x 40
- Peso: 60g

- Alimentación:

• Autoalimentado por la toma probada.
• Tensión de funcionamiento de lo piloto

"PH-N OK": > 170 V

- Tensión de funcionamiento de los pilotos

"PH POSITION": > 60 V.

- Condiciones climáticas:

- Utilización:

• Temperatura: 0°C a +55°C
• Humedad relativa: 20 a 96%HR
• Altitud: hasta 2000m

- Almacenamiento:

- Temperatura: -10^ a +55°C

- Protección:

- Doble aislamiento: 300V CAT II.

- Estado de entrega:

• 1 adaptador C.A 753.
• 1 manual de instrucciones

GARANTÍA

Nuestra garantía tiene validez, salvo estipulación expresa, durante doce meses a partir de la puesta a disposición del material.

PARA PEDIDOS

Adaptador C.A 753.....P01191748Z

MANTENIMIENTO

Para el mantenimiento, utilice únicamente las piezas de recambio especificadas. El fabricante no podrá considerarse responsable de cualquier accidente que haya ocurrido tras una reparación realizada fuera de su servicio postventa o por reparadores no autorizados

LIMPIEZA

• Desconecte el adaptador de cualquier fuente eléctrica.
• Limpie la carcasa con un paño ligeramente empapado con agua y jabón.
• Séquelo con esmero antes de usarlo de nuevo.

REPARACIÓN

Para las reparaciones ya sean en garantía y fuera de garantía, devuelva el instrumento a su distribuidor.

GROUP

CHAUVIN ARNOUX

07 - 2018

Code : 694383A00 - Ed. 2
