MANUAL DE USUARIO PA31ER CHAUVIN ARNOUX
ES - Manual de instrucciones

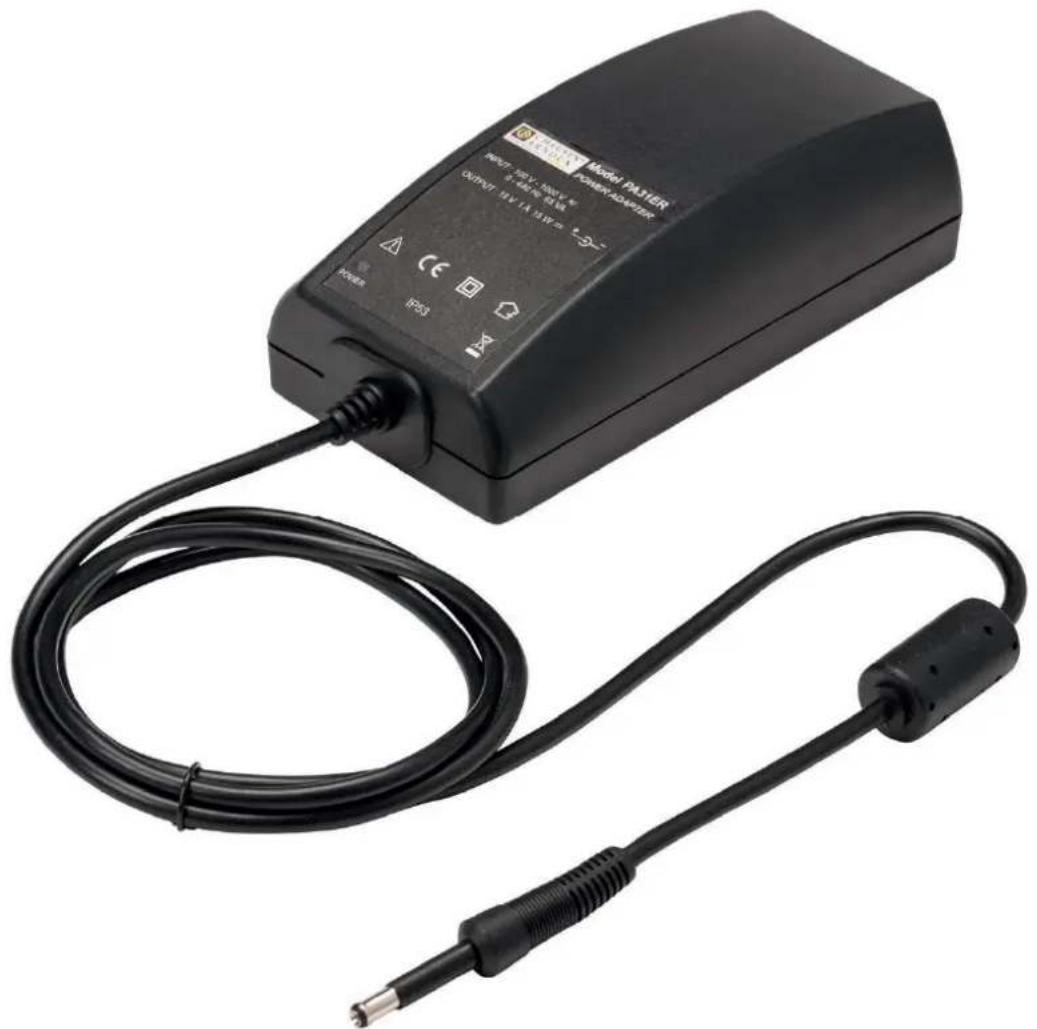

PA31ER
Adaptador de CA para Qualistar
English 10
Deutsch 18
Italiano 26
Español 34
Usted acaba de adquirir un adaptador de CA para Qualistar+ PA31ER y le agradecemos la confianza que ha depositado en nosotros. Este accesorio está destinado a ser utilizado con los Qualistar+ C.A 833X.
Para conseguir las mejores prestaciones de su instrumento:
■ lea atentamente este manual de instrucciones,
■ respete las precauciones de uso.
¡ATENCIÓN, riesgo de PELIGRO! El operador debe consultar el presente manual de instrucciones cada vez que aparece este símbolo de peligro.
Instrumento protegido mediante doble aislamiento.
Polaridad del conector. Uso en interiores.
El producto se ha declarado reciclable tras un análisis del ciclo de vida de acuerdo con la norma ISO 14040.
Chauvin Arnoux ha estudiado este aparato en el marco de una iniciativa global de ecodiseño. El análisis del ciclo de vida ha permitido controlar y optimizar los efectos de este producto en el medio ambiente. El producto satisface con mayor precisión a objetivos de reciclaje y aprovechamiento superiores a los estipulados por la reglamentación.
La marca CE indica la conformidad con las directivas europeas DBT y CEM.
El contenedor de basura tachado significa que, en la Unión Europea, el producto deberá ser objeto de una recogida selectiva de conformidad con la directiva RAEE 2002/96/CE: este material no se debe tratar como un residuo doméstico.
Definición de las categorías de medida
■ La categoría de medida IV corresponde a las medidas realizadas en la fuente de la instalación de baja tensión.
Ejemplo: entradas de energía, contadores y dispositivos de protección.
La categoría de medida III corresponde a las medidas realizadas en la instalación del edificio.
Ejemplo: cuadro de distribución, disyuntores, máquinas o aparatos industriales fijos.
■ La categoría de medida II corresponde a las medidas realizadas en los circuitos directamente conectados a la instalación de baja tensión.
Ejemplo: alimentación de aparatos electrodomésticos y de herramientas portátiles.
Este instrumento cumple con la norma de seguridad IEC 61010-2-030 y los cables cumplen con la norma IEC 61010-031, para tensiones de hasta 1.000 V en categoría III o 600 V en categoría IV. La protección garantizada por el instrumento puede verse alterada si el mismo se utiliza de forma no especificada por el fabricante.
El incumplimiento de las instrucciones de seguridad puede ocasionar un riesgo de descarga eléctrica, fuego, explosión, destrucción del instrumento e instalaciones.
■ Respete la tensión y la intensidad máximas asignadas así como la categoría de medida.
■ No supere nunca los valores límites de protección indicados en las especificaciones.
■ Respete las condiciones de uso, es decir la temperatura, la humedad, la altitud, el grado de contaminación y el lugar de uso.
No utilice el instrumento si está abierto, dañado o mal montado. Antes de cada uso, compruebe el buen estado de la carcasa y de los cables.
Toda operación de reparación de avería o verificación metrológica debe efectuarse por una persona competente y autorizada.
ÍNDICE
- USO....36
- CARACTERÍSTICAS TÉCNICAS....38
2.1. Condiciones de referencia....38
2.2. Características eléctricas .... 38
2.3. Variaciones en el rango de uso .... 39
2.4. Condiciones ambientales ....39
2.5. Características mecánicas 39
2.6. Cumplimiento con las normas internacionales 39
2.7. Compatibilidad electromagnética (CEM)....39
- MANTENIMIENTO 40
3.1. Limpieza 40
- GARANTÍA 41
1. USO
El adaptador de CA sirve para alimentar el instrumento cuando se utiliza durante un largo periodo de tiempo y permite así ahorrar la batería interna del instrumento.

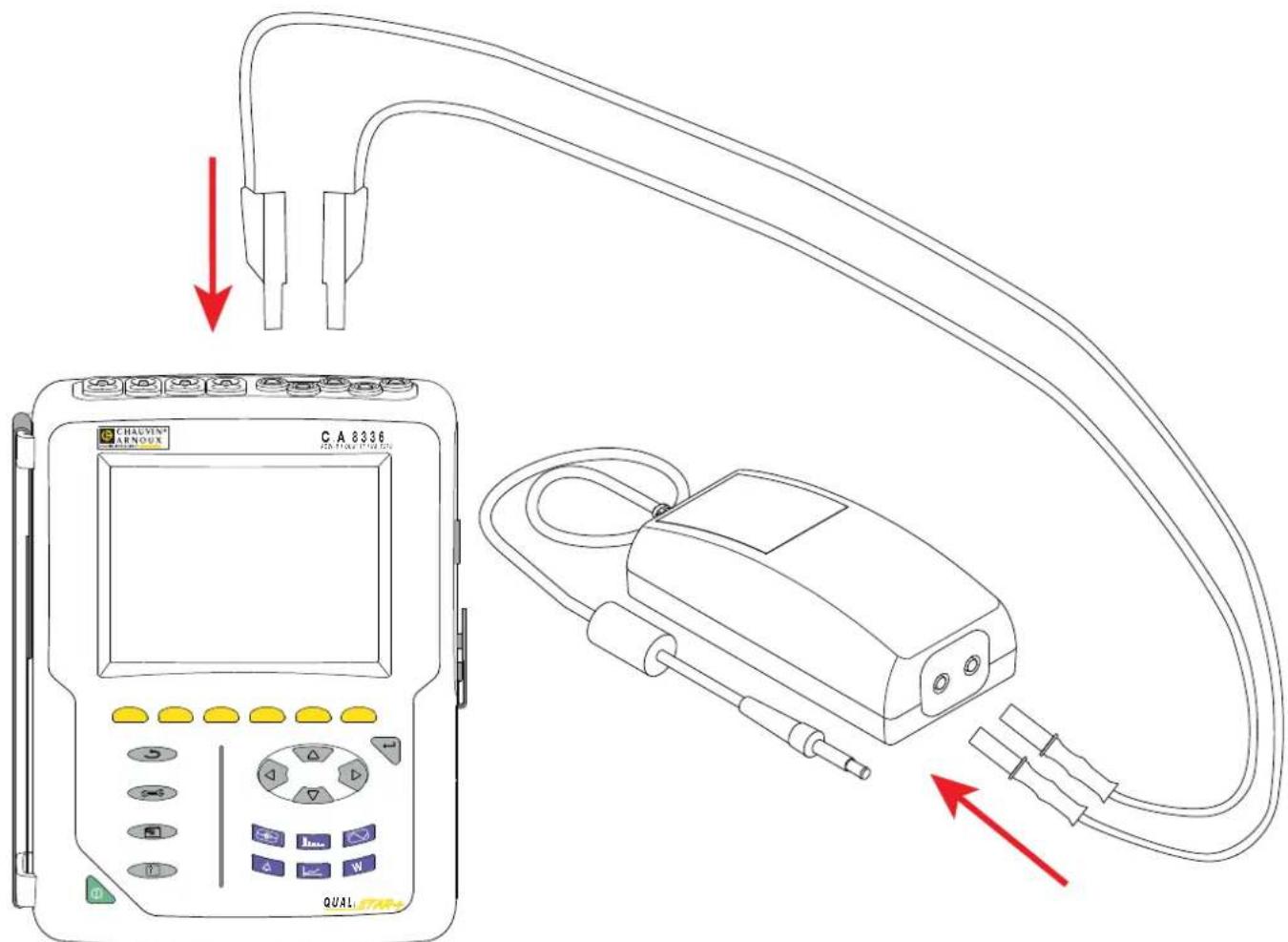

■ Con los cables suministrados, conecte el adaptador a las entradas de tensión del instrumento, o bien entre una fase (L1, L2 o L3) y el neutro, o bien entre 2 fases.


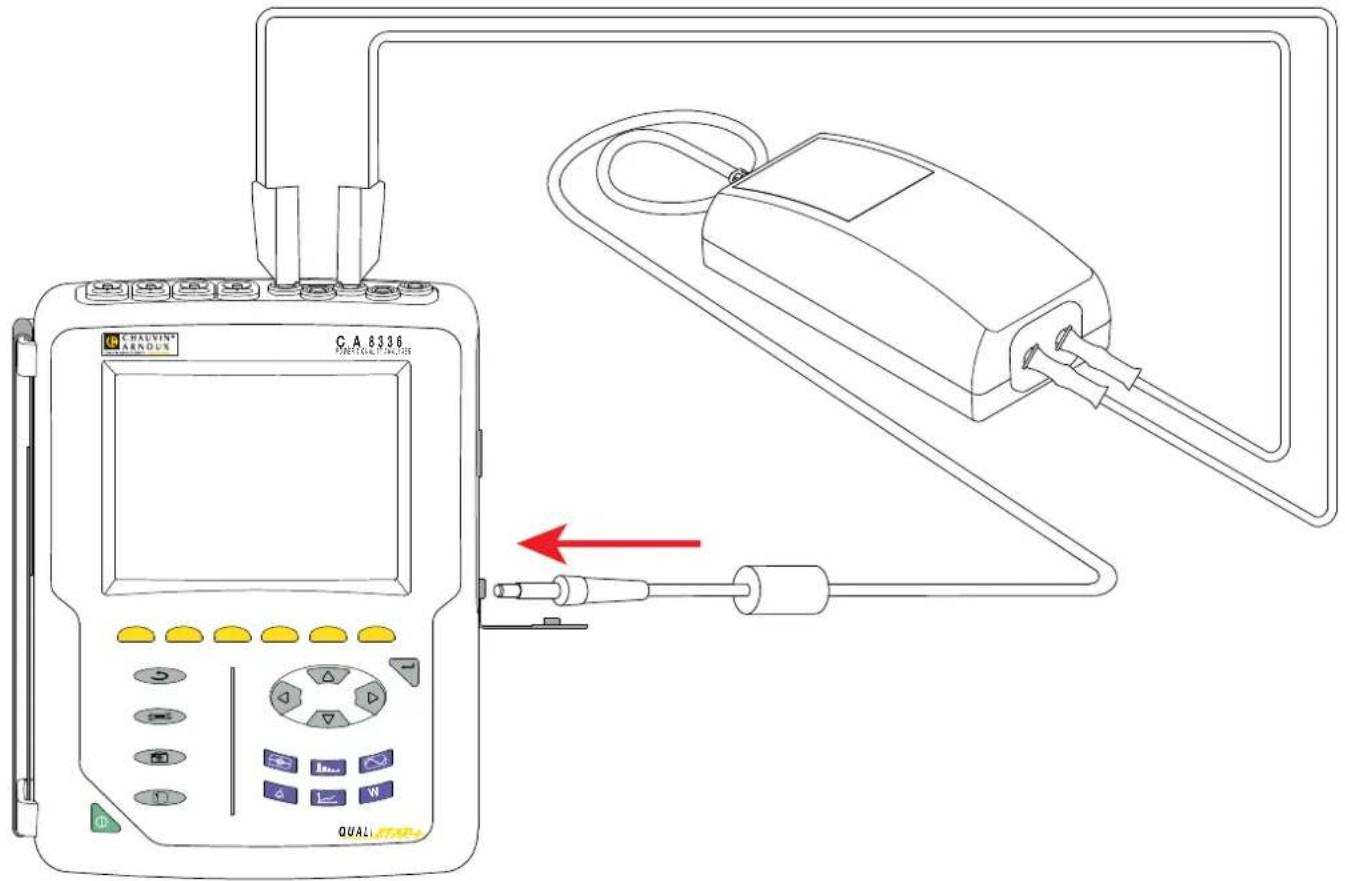

■ Conecte el conector jack a la entrada de alimentación exterior del instrumento.


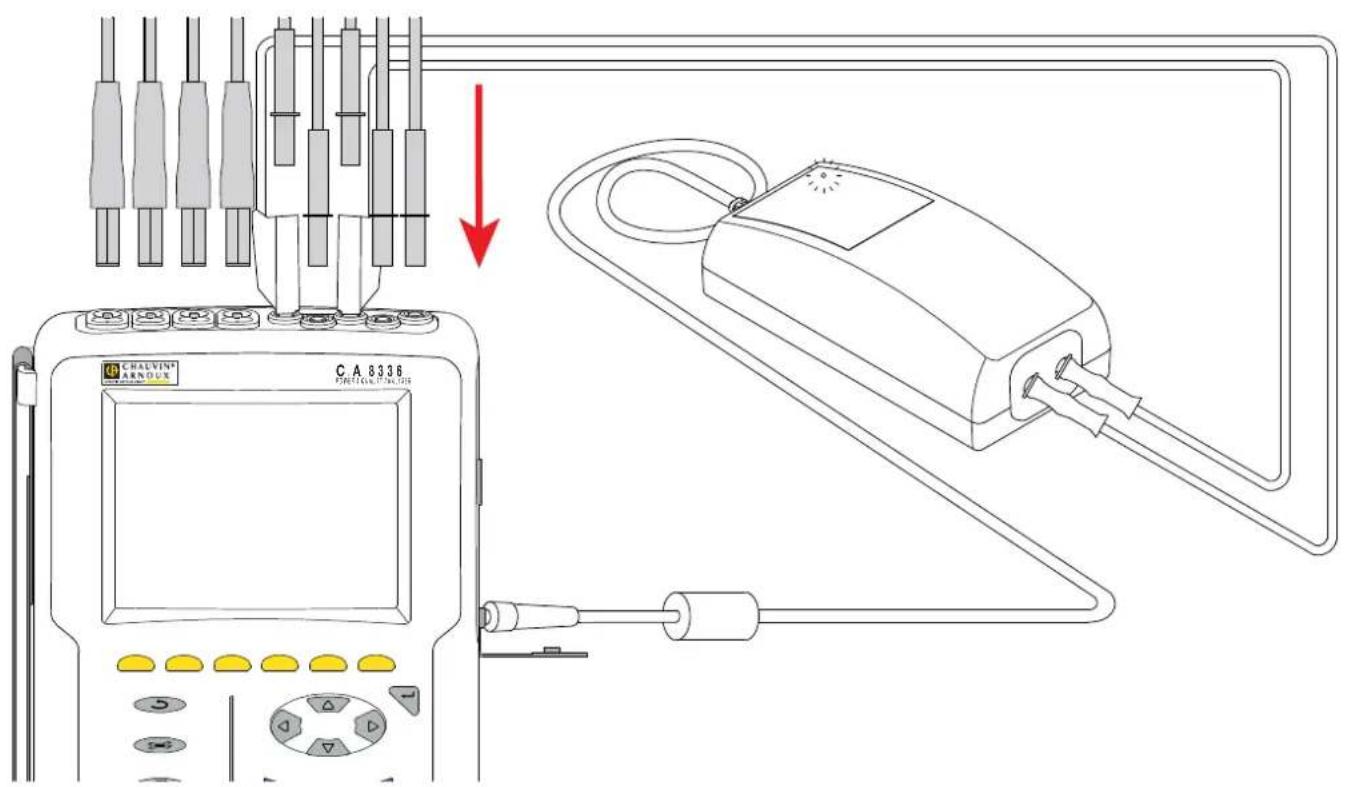

CA 8336 QUALITY■ Conecte luego las entradas de tensión y las entradas de corriente del instrumento como si el adaptador de CA faltará. El piloto se enciende para indicar que se ha realizado la conexión.
2.1. CONDICIONES DE REFERENCIA
| Magnitud de influencia Valores de referencia | |
| Temperatura 20 ± 3 °C | |
| Humedad relativa 45 a 55 %HR | |
| Campo eléctrico < 1 V/m | |
| Campo magnético < 40 A/m |
2.2. CARACTERÍSTICAS ELÉCTRICAS
2.2.1. CARACTERÍSTICAS DE ENTRADA
■ Rango de funcionamiento en tensión: 110 V a 1.000 V.
■ Tolerancia a la sobrecarga: ±10% permanente, ±15% temporal.
■ Rango de funcionamiento en frecuencia: CC a 440 kHz
■ Corriente de entrada: 0,8 RMS máx.
2.2.2. CARACTERÍSTICAS DE SALIDA
| Magnitud de influencia Valores Tolerancia | ||
| Potencia de salida permanente 15 W - | ||
| Tensión de salida @15 W 15 V | ±4% | |
| Tensión de salida máxima en vacío | 17 V | - |
| Ripple de la tensión de salida | 300 mVRMS | - |
| Tiempo máximo de cortocircuito | Permanente | - |
| Tiempo de arranque a 100 V | < 10 s |
2.2.3. RENDIMIENTO
El rendimiento es de un 73%.
2.3. VARIACIONES EN EL RANGO DE USO
| Magnitud de influencia Variación máxima | |
| Tensión de salida en vacío 1 % | |
| Tensión de salida en carga máxima (15 W) 2 % | |
| Rendimiento en carga máxima (15 W) 5 % |
2.4. CONDICIONES AMBIENTALES
Rango de funcionamiento: desde 0 hasta 50 °C, desde 30 hasta 95% HR sin condensación.
Rango de almacenamiento: desde -25 hasta +85 °C, desde 10 hasta 95% HR sin condensación.
Uso en interiores.
Altitud: <2.000 m.
Grado de contaminación: 3
2.5. CARACTERÍSTICAS MECÁNICAS
Dimensiones (L x P x Al) 160 x 80 x 57 mm
Cable 1,50 m acabado por un conector jack.
Índice de protección IP 53 según IEC 60529.
IK 04 según IEC 50102
Cables de seguridad recto-recto con toma trasera de 2 metros de longitud.
2.6. CUMPLIMIENTO CON LAS NORMAS INTERNACIONALES
El instrumento cumple la norma IEC 61010-2-030 e IEC 61010-031.
2.7. COMPATIBILIDAD ELECTROMAGNÉTICA (CEM)
El instrumento cumple la norma IEC 61326-1.
3. MANTENIMIENTO
El instrumento no contiene ninguna pieza que pueda ser sustituida por un personal no formado y no autorizado. Cualquier intervención no autorizada o cualquier pieza sustituida por piezas similares pueden poner en peligro seriamente la seguridad.
3.1. LIMPIEZA
Desenchufe cualquier conexión del instrumento.
Utilice un paño suave ligeramente empapado con agua y jabón. Aclare con un paño húmedo y seque rápidamente con un paño seco o aire inyectado. No se debe utilizar alcohol, solvente o hidrocarburo.
4. GARANTÍA
Nuestra garantía tiene validez, salvo estipulación expresa, durante doce meses a partir de la fecha de entrega del material. El extracto de nuestras Condiciones Generales de Venta se comunica a quien lo solicite.
La garantía no se aplicará en los siguientes casos:
- utilización inapropiada del instrumento o su utilización con un material incompatible;
■ modificaciones realizadas en el instrumento sin la expresa autorización del servicio técnico del fabricante; - una persona no autorizada por el fabricante ha realizado operaciones sobre el instrumento;
■ adaptación a una aplicación particular, no prevista en la definición del equipo o en el manual de instrucciones;
■ daños debidos a golpes, caídas o inundaciones.
