MODE D'EMPLOI C.A 753 CHAUVIN ARNOUX

• Adaptateur de mesure ou de test pour prises 2P + T
• Measurement/test adapter for 2P+E outlets
• Mess- und Prüfadapter für 2Ph+N Netzstecker
• Adattatore di misura o di test per prese 2P+T
• Adaptador de medida o de prueba para tomas 2P+T

C.A 753

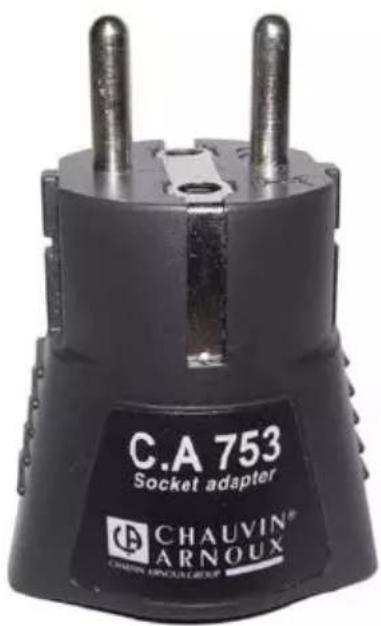

C.A 753 Socket adapter CHAUVIN® ARNOUX

FRANÇAIS ENGLISH DEUTSCH ITALIANO ES PAÑOL

Notice de fonctionnement

User's Manual

Bedienungsanleitung

Adaptateur C.A 753 Français

Vous venez d'acquérir un C.A 753 Adaptateur de mesure ou de test pour prises 2P+T et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

• lisez attentivement cette notice de fonctionnement,
• respectez les précautions d'emploi.

ATTENTION, risque de DANGER ! L'opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.

La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2002/96/EC : ce matériel ne doit pas être traité comme un déchet ménager.

Terre.

Le marquage CE indique la conformité aux directives européennes, notamment DBT et CEM.

PRÉCAUTIONS D'EMPLOI

• Cet adaptateur ne doit être utilisé que dans des installations de catégorie II, avec des tensions réseau normalisées de 230V.
  Les circuits de CAT II sont des circuits d'alimentation d'appareils domestiques ou analogues.
• Ne pas démonter.
• Ne pas utiliser si le boîtier semble endommagé.
• Toujours déconnecter de la prise réseau après utilisation.
• Cet adaptateur est conforme aux réglementations européennes pour une utilisation sur des installations 230V CAT II Pollution 2 ou supérieures.

SOMMAIRE

PRÉCAUTIONS D'EMPLOI.... 2

PRÉSENTATION .... 3

DESCRIPTION 4

DIAGNOSTIC DU CÂBLAGE DES PRISES ÉLECTRIQUES... 5

CARACTÉRISTIQUES GÉNÉRALES....5

GARANTIE 6

POUR COMMANDER 6

MAINTENANCE....6

PRÉSENTATION

Le C.A 753 est un adaptateur qui fournit une information sur la position de la phase et de la présence tension P-N pour les installations en régime TT et TN. Ce n'est pas un contrôleur permettant de valider la conformité électrique du câblage d'une prise 2P+T.

Le C.A 753 est un adaptateur pour prises de courant 2P+T sur réseau 230V, qui permet d'assurer des contacts certains et de qualité pour les pointes de touche de testeurs, contrôleurs ou multimètres.

Le C.A 753 est compatible avec les prises femelles des connecteurs réseaux normalisés CEE (NF) 16A, 2p + T, 230V de type E et F (Schuko®). Il est réversible pour assurer la visibilité des voyants en toutes circonstances.

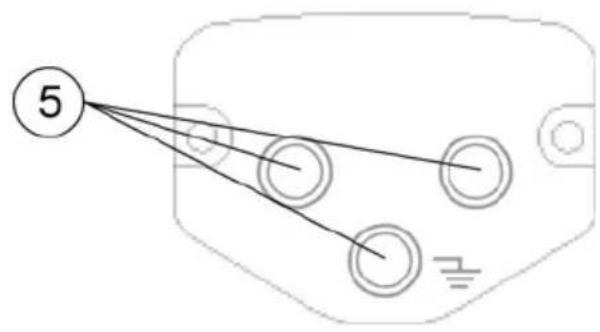

DESCRIPTION

PH-N OK PH POSITION

5

1. Corps isolant, double isolation,
2. 2 broches ∅ 4,8mm, écartement 19mm,
3. Terre,
4. 3 voyants,
5. 3 douilles femelles assurant la continuité des broches avec les pointes de touche.

DIAGNOSTIC DU CÂBLAGE DES PRISES ÉLECTRIQUES

• Introduire l'adaptateur dans la prise de courant à tester.
• Le C.A 753 possède trois voyants qui indiquent l'état de la prise de courant et la position de la phase.

Dans le cadre d'un câblage correct de la prise, le néon central et l'un des deux néons d'extrémité s'allument.

Le néon d'extrémité indique la position de la phase.

Exemple :

Prise OK Phase à droite

Terre

Schématique :

Néon allumé :

Néon éteint :

CARACTÉRISTIQUES GÉNÉRALES

• Dimensions : 85 x 50 x 40
- Masse : 60g
- Alimentation :

- Auto-alimenté par la prise testée.

Tension de fonctionnement du néon

« PH-N OK » : > 170V

Tension de fonctionnement des néons

« PH POSITION » : > 60V.

- Conditions climatiques :

- Utilisation :

• Température : 0°C à +55°C
• Humidité relative : 20 à 96%HR
• Altitude : jusqu'à 2000m

- Stockage :

- Température : -10°C à +55°C

- Protection :

- Double isolation : 300V CAT II.

- État de livraison :

• 1 adaptateur C.A 753.
• 1 notice de fonctionnement

GARANTIE

Notre garantie s'exerce, sauf stipulation expresse, pendant douze mois après la mise à disposition du matériel.

POUR COMMANDER

Adaptateur C.A 753.....P01191748Z

MAINTENANCE

Pour la maintenance, utilisez seulement les pièces de rechange qui ont été spécifiées. Le fabricant ne pourra être tenu responsable de tout accident survenu suite à une réparation effectuée en dehors de son service après-vente ou des réparateurs agréés.

NETTOYAGE

• Déconnectez l'adaptateur de toute source électrique.
• Nettoyez le boîtier avec un chiffon légèrement imbibé d'eau savonneuse.
• Séchez parfaitement avant toute nouvelle utilisation.

RÉPARATION

Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale Chauvin Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre.

Coordonnées disponibles sur notre site :

http://www.chauvin-arnoux.com ou par téléphone aux numéros suivants :

02 31 64 51 55 (centre technique Manumesure), 01 44 85 44 85 (Chauvin Arnoux).

Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l'appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.
