BEDIENUNGSANLEITUNG C.A 753 CHAUVIN ARNOUX

Sie haben einen C.A 753 Mess- und Prüfadapter für 2Ph+N Netzstecker erstanden, wir danken Ihnen für Ihr Vertrauen.

Um die optimale Benutzung Ihres Gerätes zu gewährleisten, bitten wir Sie:

• diese Bedienungsanleitung sorgfältig zu lesen
  ■ die Benutzungshinweise genau zu beachten.

ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen

Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der europäischen Union gemäß der WEEE-Richtlinie 2002/96/EG einer getrennten Elektroschrott-Verwertung zugeführt werden muss. Das Produkt darf nicht als Haushaltsmüll entsorgt werden.

Erde.

Die CE-Kennzeichnung bestätigt die Übereinstimmung mit den europäischen Richtlinien, insbesondere der Niederspannungs-Richtlinie und der EMV-Richtlinie.

SICHERHEITSHINWEISE

• Dieser Adapter darf nur in Anlagen der Kategorie II und an normgerechten 230V-Spannungsnetzen verwendet werden.
• Bei KAT II-Kreisen handelt es sich um Stromanschlüsse von Haushaltsgeräten und gleichwertigen Geräten.
• Nicht auseinander nehmen.
• Benutzen Sie niemals ein Gerät, dessen Gehäuse beschädigt ist.
• Nach dem Gebrauch muss das Gerät immer vom Stromnetz abgesteckt werden.
• Dieser Adapter erfüllt die EU-Richtlinien für den Gebrauch in 230V-Anlagen der KAT II ab einem Verschmutzungsgrad 2 und höher.

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE.... 12

PRÄSENTATION.... 13

BESCHREIBUNG.... 14

DIAGNOSE: VERKABELUNG VON STROMANSCHLÜSSEN 15

ALLGEMEINE DATEN.... 15

GARANTIE 16

BESTELLANGABEN 16

MAINTENANCE.... 16

PRÄSENTATION

Der C.A 753 Adapter stellt die Phasenlage und das Vorhandensein von P-N-Spannung in TT- und TN-Netzsystemen fest, er ist jedoch kein Prüfgerät zum Nachweis der elektrisch konformen Verkabelung eines 2Ph+T-Netzsteckers.

Der C.A 753 Adapter für 2Ph+T-Stromanschlüsse in 230V-Netzen dient dazu, die Kontakte sicher festzustellen und die Qualität der Prüfspitzen an Installationstestern und Multimetern nachzuweisen.

C.A 753 ist kompatibel mit Steckdosen in normgerechten Spannungsnetzen CEE (NF) 16A, 2Ph+T, 230V Type E und F (Schuko®). Damit die Lichter immer gut sichtbar sind, kann der Adapter gewendet werden.

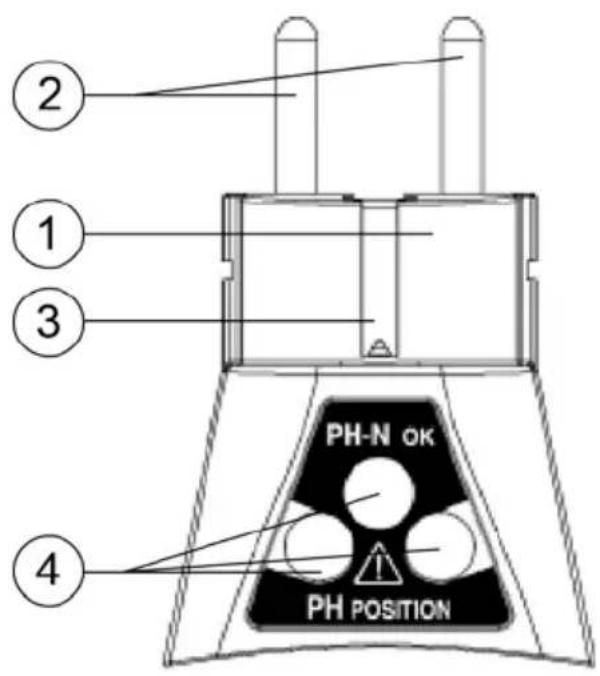

BESCHREIBUNG

PH-N OK PH POSITION

5

1. Isolier-Gehäuse, Schutzisolierung,
2. 2 Stifte ∅4,8mm, Abstand 19mm,
3. Erde,
4. 3 Leuchtanzeigen,

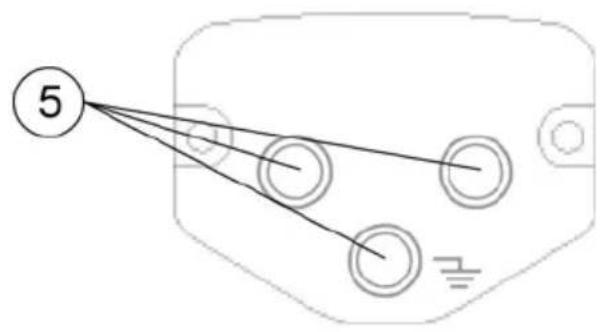

5. 3 Buchsen gewährleisten den Durchgang Stifte/Prüfspitzen

DIAGNOSE: VERKABELUNG VON STROMANSCHLÜSSEN

• Der Adapter wird in den geprüften Stecker gesteckt.
- Anhand der drei Leuchtanzeigen am C.A 753 lassen sich der Status der Steckdose und die Phasenlage ablesen.

Wenn die Steckdose richtig verkabelt ist, leuchten das mittlere und eines der beiden Rand-Lichter.

Das Rand-Licht zeigt die Phasenlage an.

Beispiel :

Bild :

Licht leuchtet

Licht leuchtet nicht

ALLGEMEINE DATEN

• Messungen: 85 x 50 x 40
  • Gewicht: 60g

• Stromversorgung:

• Versorgung erfolgt durch die geprüfte Steckdose.
• Betriebsspannung der Neonlichter

- Betriebsspannung der Neonlichter

$$ " P H \text { POSITION }": > 6 0 V. $$

• Klimabedingungen :

- Verwendung:

• Temperatur: 0°C bis +55°C
• Relative Feuchte: 20 bis 96% r.F.
• Höhenlage: bis 2000m

- Lagerung:

- Temperatur: -10^ bis +55^

• Schutz:

- Schutzisolierung: 300V KAT II.

- Lieferumfang:

• 1 Adapter C.A 753.
• 1 Bedienungsanleitung

GARANTIE

Mit Ausnahme von ausdrücklichen anders lautenden Vereinbarungen ist Garantiezeit zwölf (12) Monate ab Bereitstellungsdatum des Geräts.

BESTELLANGABEN

Benutzen Sie für die Wartung ausschließlich die angegebenen Ersatzteile. Der Hersteller haftet keinesfalls für Schäden, die durch Reparaturen außerhalb seines Kundendienstnetzes oder durch nicht von ihm zugelassene Reparaturdienste verursacht wurden.

REINIGUNG

• Wartung des Adapters nur bei abgenommenen Drähten!
• Verwenden Sie ein leicht mit Seifenwasser befeuchtetes Tuch zur Reinigung des Gehäuses.
• Vor dem nächsten Einsatz muss der Adapter vollkommen trocken sein.

REPARATUR

Senden Sie das Gerät für Reparaturen innerhalb und außerhalb der Garantiezeit an Ihren Händler zurück.
