Avete appena acquistato un C.A 753 Adattatore di misura o di test per prese 2P+T e vi ringraziamo per la vostra fiducia.

Per ottenere le migliori prestazioni dal vostro strumento:

• leggete attentamente il presente manuale d'uso.
• rispettate le precauzioni d'uso.

ATTENZIONE, rischio di PERICOLO!

L'operatore deve consultare il presente manuale ogni volta che appare questo simbolo di pericolo. consulter la présente notice à chaque fois que ceymbole de danger est rencontré.

La pattumiera sbarrata significa che, nell'Unione Europea, il prodotto è oggetto di una raccolta selettiva conformemente alla direttiva DEEE 2002/96/EC: questo materiale non va trattato come un rifiuto domestico.

Terra.

La marcatura CE indica la conformità alle direttive europee, segnatamente DBT e CEM.

PRECAUZIONI D'USO

• Questo adattatore va utilizzato solo negli impianti di categoria II, con tensioni rete normalizzate a 230 V.
• I circuiti di CAT II sono circuiti d'alimentazione di elettrodomestici o analoghi.
• Non smontare.
  • Non utilizzare se la scatola sembra danneggiata.
• Disinserire sempre la presa rete dopo l'utilizzo.
• Questo adattatore è conforme alle regolamentazioni europee per un utilizzo su impianti 230 V CAT II Inquinamento 2 o superiori.

INDICE

PRECAUZIONI D'USO....17

PRESENTAZIONE.... 18

DESCRIZIONE.... 19

DIAGNOSTICA DEL CABLAGGIO DELLE PRESE ELETTRICHE....20

CARATTERISTICHE GENERALI 20

GARANZIA.... 21

PER ORDINARE....21

MANUTENZIONE 21

PRESENTAZIONE

Il C.A 753 è un adattatore che fornisce un'informazione sulla posizione della fase e della presenza tensione P-N per gli impianti in regime TT e TN. Non si tratta di un controllore che permette di convalidare la conformità elettrica del cablaggio di una presa 2P+T.

Il C.A 753 è un adattatore per prese di corrente 2P+T su rete 230 V, che permette contatti sicuri e di buona qualità per le punte di contatto di test, controllori o multimetri.

II C.A 753 è compatibile con le prese “femmina” dei connettori rete normalizzati CEE (NF) 16 A, 2P+T, 230 V di tipo E e F (Schuko®). Lo strumento è reversibile per garantire la visibilità delle spie in qualsiasi circostanza.

DESCRIZIONE

PH-N OK PH POSITION

5

1. Corpo isolante, doppio isolamento,
2. 2 poli ∅ 4,8 mm, distanza 19 mm,
3. Terra,
4. 3 spie,

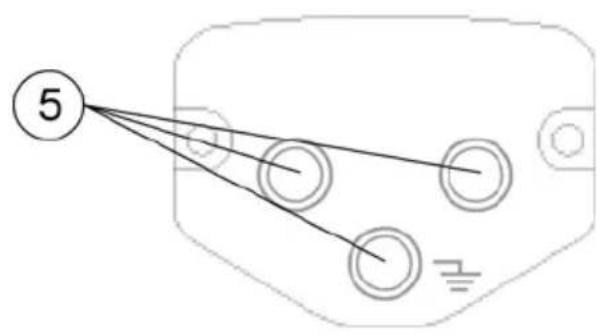

5. 3 connettori femmina che garantiscono la continuità dei poli con le punte di contatto.

DIAGNOSTICA DEL CABLAGGIO DELLE PRESE ELETTRICHE

• Introdurre l'adattatore nella presa di corrente da testare.
  • Il C.A 753 possiede tre spie indicanti lo stato della presa di corrente e la posizione della fase.

Nell'ambito di un corretto cablaggio della presa, il neon centrale e uno dei due neon dell'estremità si accendono.

Il neon dell'estremità indica la posizione della fase.

Esempio :
    style_F["Terra"] fill:#00FF00,stroke:#333

Schema :

Neon acceso

Neon spento

CARATTERISTICHE GENERALI

• Dimensioni: 85 x 50 x 40
- Peso: 60g
- Alimentazione:

• Auto-alimentato dalla presa testata.
• Tensione di funzionamento dei neon

"PH-N OK": > 170 V

- Tensione di funzionamento dei neon

"PH POSITION": > 60 V.

- Condizioni climatiche:

- Utilizzo:

• Temperatura: 0°C a +55°C
• Umidità relativa: 20 a 96%HR
• Altitudine: fino a 2000 metri

- Stoccaggio:

- Temperatura: -10^ a +55°C

- Protezione:

- Doppio isolamento: 300V CAT II.

• Caratteristiche della fornitura:

• 1 adattatore C.A 753.
• 1 manuale d'uso.

GARANZIA

La nostra garanzia si esercita, salvo stipulazione esplicita, per dodici mesi a decorrere dalla messa a disposizione del materiale.

PER ORDINARE

Adattatore C.A 753.....P01191748Z

MANUTENZIONE

Per la manutenzione, utilizzate solo i pezzi di ricambio specificati. Il fabbricante non potrà essere ritenuto responsabile d'eventuali incidenti dovuti ad una riparazione non effettuata dal servizio post-vendita né dai riparatori autorizzati.

PULIZIA

• Disinserite l'adattatore da qualsiasi fonte elettrica.
• Pulite la scatola con un panno leggermente imbevuto d'acqua saponata.
• Asciugate perfettamente prima di ogni nuovo utilizzo.

RIPARAZIONE

Per qualsiasi intervento da effettuare in garanzia o fuori garanzia, si prega di far pervenire lo strumento al vostro distributore.
