| Tipo de producto | Temporizador digital – Interruptor horario |
| Dimensiones de la caja | 76 x 34,5 x 71 mm |
| Recorte del panel | 71 x 29 mm |
| Peso | 0,20 kg |
| Alimentación | 24 V~, 115 V~, 230 V~ (50/60 Hz) o 10-30 V===, 1,5 VA |
| Precisión del tiempo | ±1 % |
| Pantalla | 4 dígitos LED rojo (altura 14 mm) |
| Salida relé | 16(8) A @ 250 V~, 1 contacto NO+NC |
| Entradas digitales | Inicio y Pausa (contacto mecánico) |
| Avisador interno | ≥83 dB, ajustable de 0 a 16 sonidos |
| Índice de protección | IP65 (frontal), IP20 (posterior) |
| Temperatura de funcionamiento | -30 °C a +80 °C |
| Humedad relativa máx | 90 % sin condensación |
| Altitud máx | 2000 m |
| Montaje | Empotrado en panel (espesor máx 15 mm) |
| Modos de temporizador | Conteo o descuento, valor de consigna programable |
| Funciones adicionales | Pausa, arranque/parada externos, protección por contraseña, filtrado de entrada |
| Limpieza recomendada | Paño empapado en alcohol etílico o agua |
| Garantía | 2 años |
| Aprobaciones | CE, UKCA |
Preguntas frecuentes - EZM-3735 Emko
Preguntas de los usuarios sobre EZM-3735 Emko
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Interruptor horario digital en formato PDF gratis! Encuentra tus instrucciones EZM-3735 - Emko y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. EZM-3735 de la marca Emko.
MANUAL DE USUARIO EZM-3735 Emko
230 V\~(‰15) 50/60 Hz
115 V\~(%15) 50/60 Hz
24 V\~(‰15) 50/60 Hz
10..30 V____
230 V\~(‰15) 50/60 Hz,
115 V( % 15) 50/60 Hz,
24 V\~(‰15) 50/60 Hz,
10...30 V—4.5 W

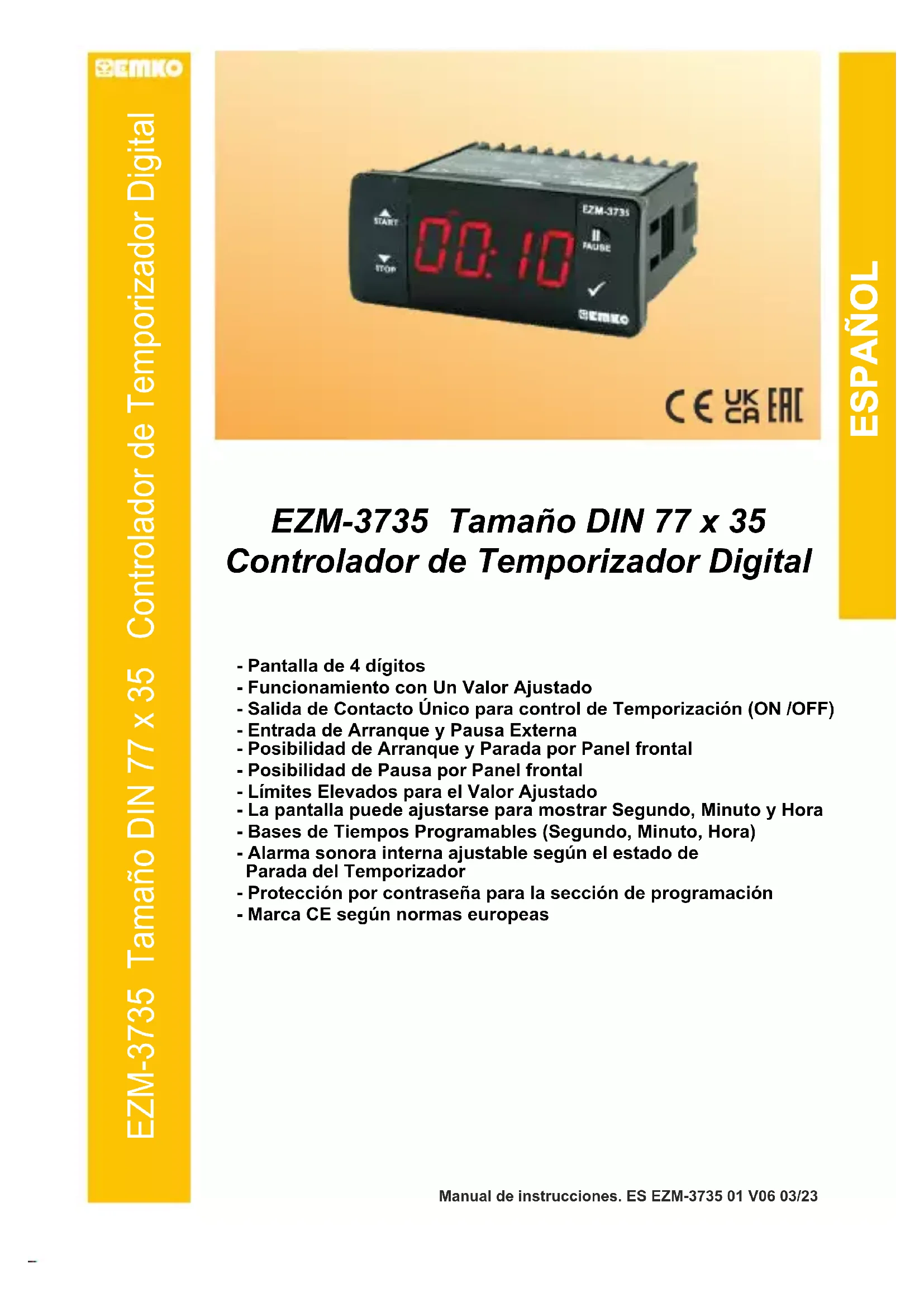

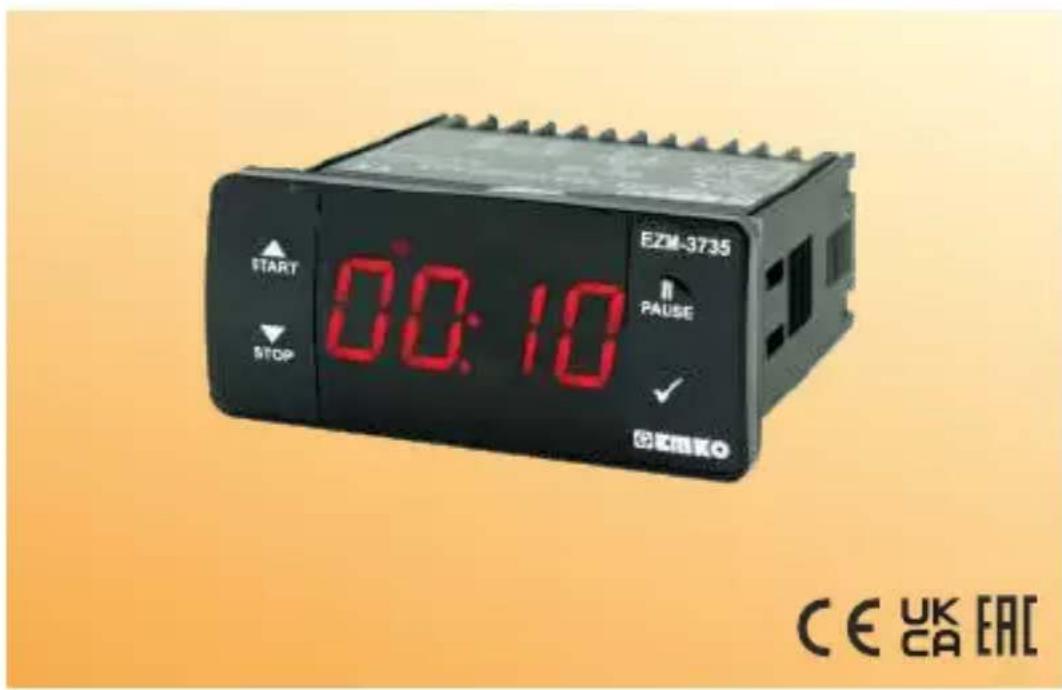

EZM-3735 Tamaño DIN 77 x 35 Controlador de Temporizador Digital
- Pantalla de 4 dígitos
- Funcionamiento con Un Valor Ajustado
- Salida de Contacto Único para control de Temporización (ON /OFF)
- Entrada de Arranque y Pausa Externa
- Posibilidad de Arranque y Parada por Panel frontal
- Posibilidad de Pausa por Panel frontal
- Límites Elevados para el Valor Ajustado
- La pantalla puede ajustarse para mostrar Segundo, Minuto y Hora
- Bases de Tiempos Programables (Segundo, Minuto, Hora)
- Alarma sonora interna ajustable según el estado de Parada del Temporizador
- Protección por contraseña para la sección de programación
- Marca CE según normas europeas
1. Prefacio
El Temporizador Programable EZM-3735 se puede utilizar en máquinas empaquetadoras, rodillos de control de calidad y producción, y puede adaptarse fácilmente a todos los sistemas de construcción mecánica y automatización. Otros campos de aplicación en los que se utilizan son:
Campos de aplicación
Máquinas empaquetadoras,
Rodillos de control de calidad,
Sistemas de llenado,
Bancos de herramientas,
Automatización de edificios,
Cintas de producción.
1.1 Calificaciones ambientales

Temperatura de funcionamiento : de-30°C a +80°C

Humedad de funcionamiento máx.: 90% de humedad relativa (sin condensación)

Altitud : hasta 2000 m

Condiciones prohibidas:
Atmósfera corrosiva
Atmósfera explosiva
Aplicaciones domésticas
(La unidad solo está destinada a aplicaciones industriales)

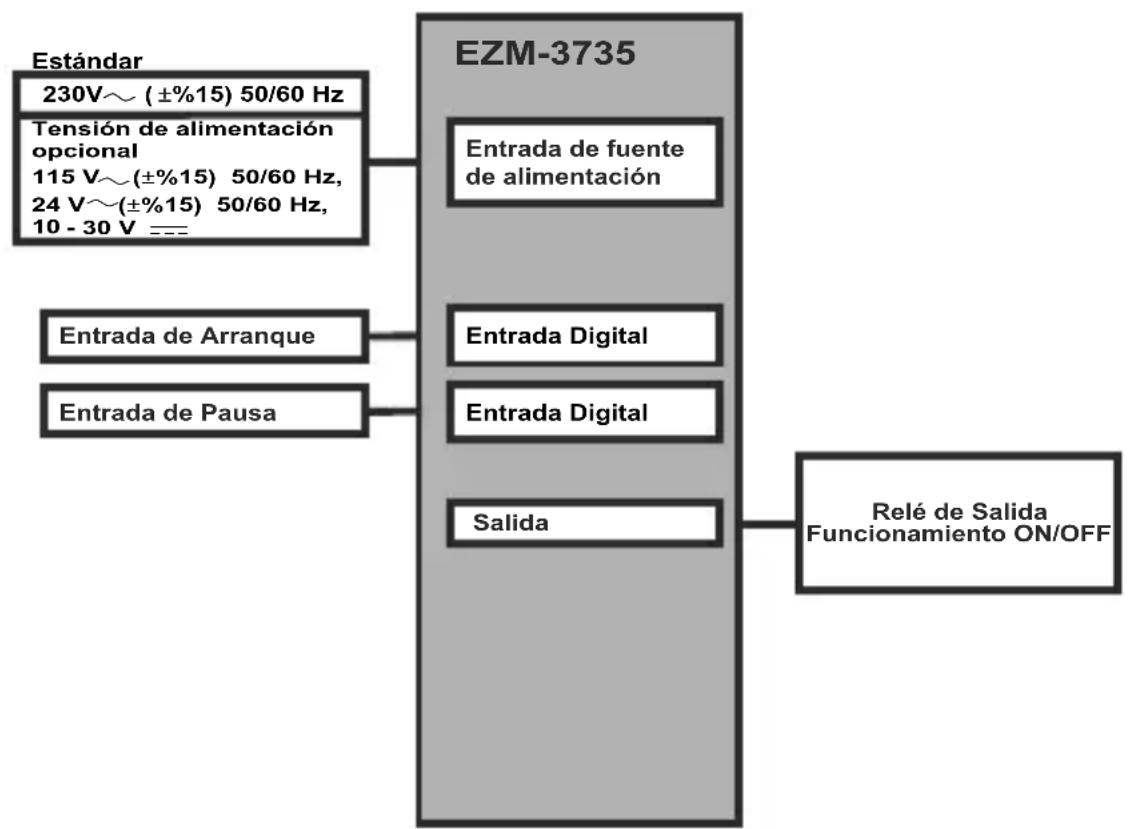

1.2 Especificaciones generales
L["Relé de Salida Funcionamiento ON/OFF"]
1.3 Instalación
Se recomienda una inspección visual de este producto antes de instalarse para detectar posibles daños ocasionados durante el envío. Es su responsabilidad asegurarse de que este producto sea instalado por técnicos mecánicos y eléctricos cualificados.
Si hay peligro de accidentes graves resultantes de un fallo o defecto en esta unidad, apague el sistema y retire la conexión eléctrica del dispositivo del sistema.
La unidad se suele suministrar sin un conmutador de fuente de alimentación ni un fusible. Se necesita el uso de un fusible o un conmutador de alimentación.
Asegúrese de utilizar la tensión de alimentación nominal para proteger la unidad contra daños y evitar fallos.
Mantenga la alimentación apagada hasta finalizar todo el cableado para evitar descargas eléctricas y problemas con la unidad.
No intente nunca desmontar, modificar ni reparar esta unidad. Las alteraciones de la unidad pueden dar lugar a un funcionamiento incorrecto, descargas eléctricas o incendios.
No se debe usar la unidad en atmósferas gaseosas explosivas o inflamables.
Al colocar el equipo en el orificio del panel de metal durante la instalación mecánica, algunas rebabas de metal pueden provocar daños en las manos, por ello debe tener cuidado.
El montaje del producto en un sistema se debe realizar con sus bridas de fijación. No realice el montaje del dispositivo con una brida de fijación inadecuada. Asegúrese de que el dispositivo no se caiga al realizar el montaje.
Es responsabilidad suya si este equipo se utiliza de una forma no especificada en este manual de instrucciones.
1.4 Garantía
EMKO Elektronik garantiza que el equipo suministrado no presenta ningún defecto en el material ni en la fabricación. Esta garantía tiene una duración de dos años. Este periodo de garantía comienza a partir de la fecha de entrega. Esta garantía es vigente si el cliente desempeña completamente las tareas y responsabilidades que se determinan en el documento de la garantía y en el manual de instrucciones.
1.5 Mantenimiento
Las reparaciones solamente las debe realizar el personal formado y especializado. Corte la corriente del dispositivo antes de acceder a las piezas internas.
No limpie la carcasa con disolventes con base de hidrocarburo (gasolina, tricloroetileno, etc.). El uso de dichos disolventes puede reducir la fiabilidad mecánica del dispositivo. Utilice un paño humedecido en alcohol etílico o agua para limpiar la carcasa de plástico externa.
1.6 Empresa fabricante
Información del fabricante:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.) Ali Osman Sönmez Bulvarı, 2. Sokak, No:3 16215 BURSA - TÜRKİYE
Teléfono : +90 224 261 1900
Fax : +90 224 261 1912
Información de reparación y mantenimiento:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.) Ali Osman Sönmez Bulvarı, 2. Sokak, No:3 16215 BURSA - TÜRKİYE
Teléfono: +90 224 261 1900
Fax : +90 224 261 1912

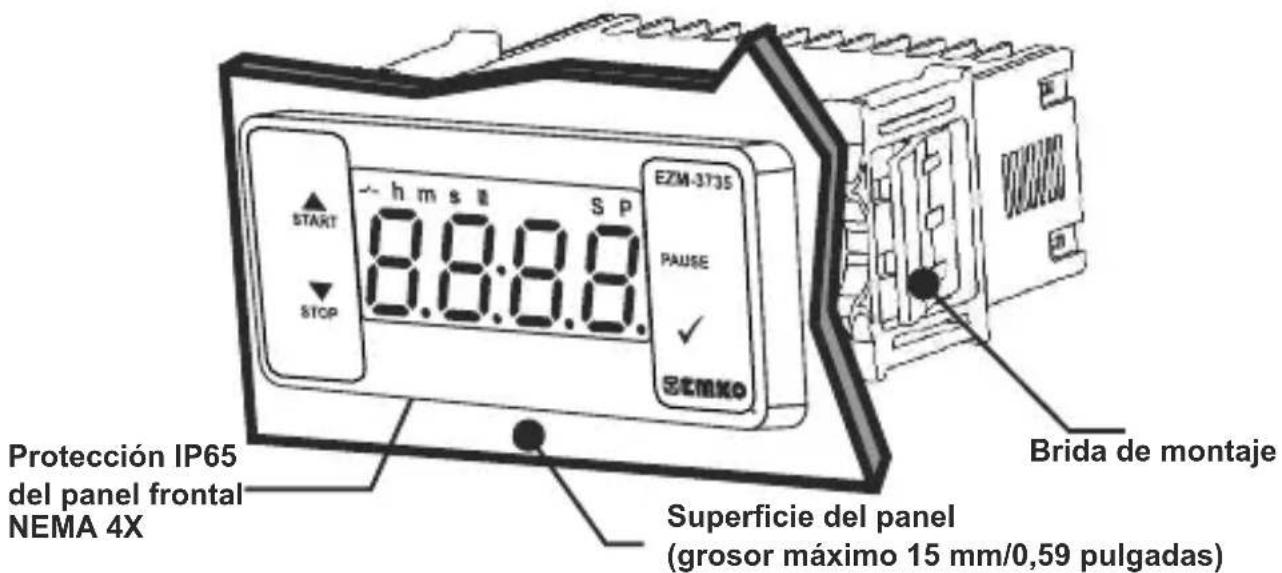

2. Descripción general


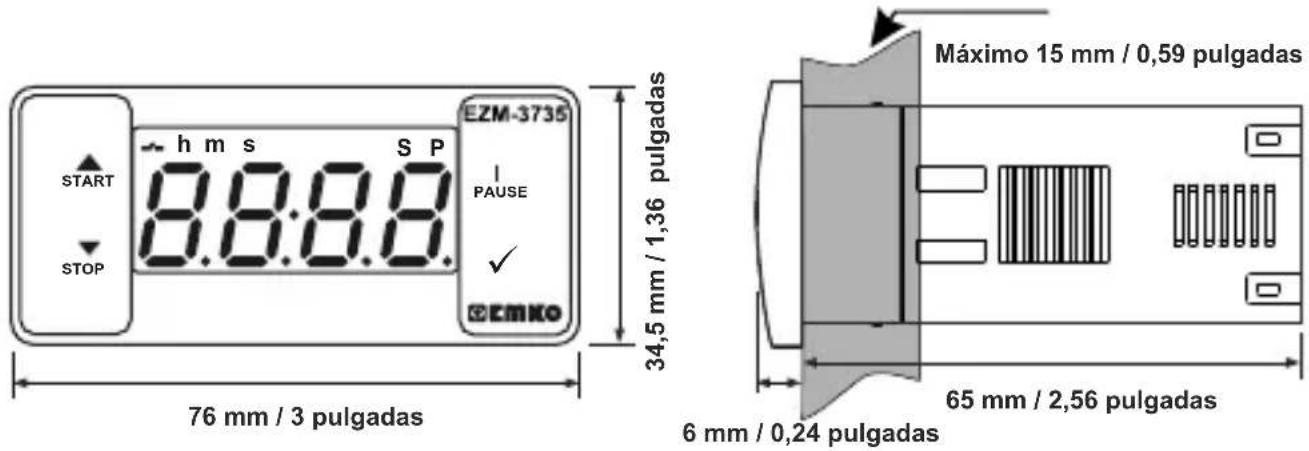

E2M-3735 START h m s S P STOP 8.8:8.8 EAEMKO 76 mm / 3 pulgadas 34,5 mm / 1,36 pulgadas Máximo 15 mm / 0,59 pulgadas 6 mm / 0,24 pulgadas 65 mm / 2,56 pulgadas2.2 Encastre del panel

other

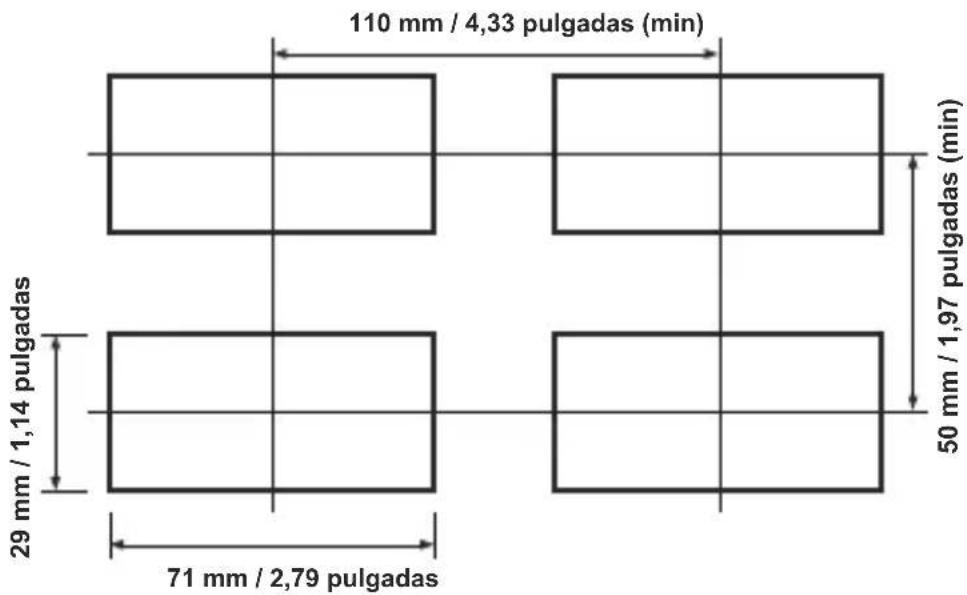

| Section | Width (mm) | Pulgadas (min) | |---------|------------|----------------| | Top Left | 29 | 110 | | Top Right| 71 | 50 | | Bottom Left| 29 | 110 | | Bottom Right| 71 | 50 |2.3 Montaje del panel

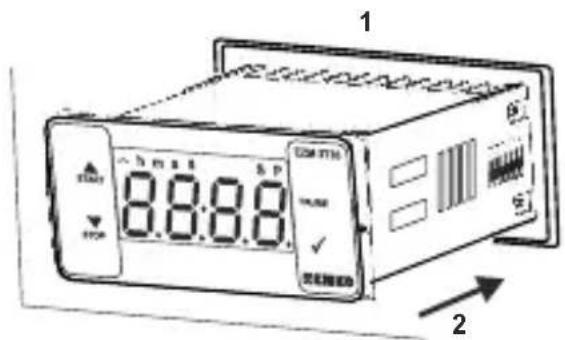

1-Antes de montar el dispositivo en su panel, asegúrese de que el encastre es del tamaño adecuado.
2-Inserte el dispositivo a través del encastre. Si las bridas de montaje se encuentran en la unidad, extráigalas antes de introducir la unidad en el panel.

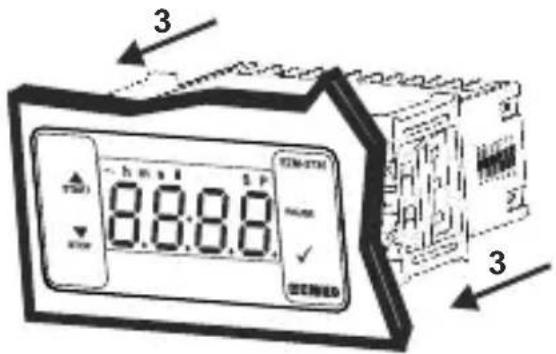

3-Inserte las bridas de montaje en las tomas de fijación localizadas a la izquierda y a la derecha del dispositivo y asegúrese de inmovilizar completamente la unidad en el panel.

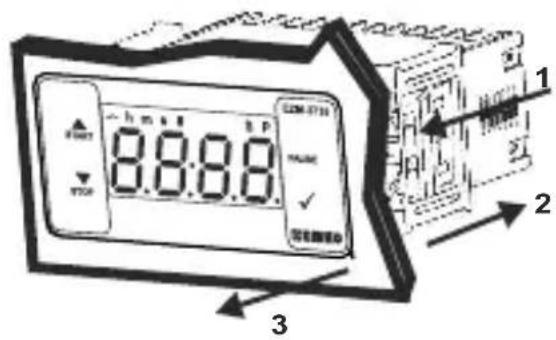

2.4 Eliminación del panel
2-Extraiga la unidad por la parte delantera del panel.

Antes de eliminar la unidad del panel, desactive la unidad y el sistema relacionado.

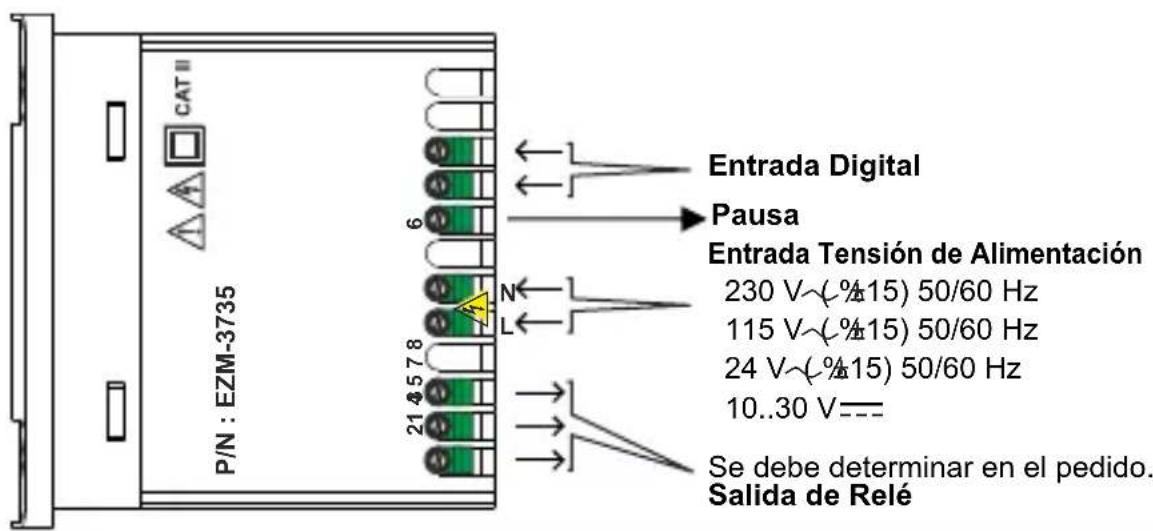

4. Diagrama de cableado eléctrico
4.1 Conexión de la entrada de la tensión de alimentación del dispositivo

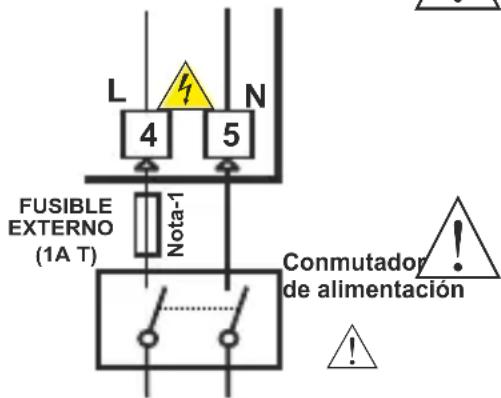

Conexión de la entrada de tensión de alimentación
230 V ∼( ±%15) 50/60 Hz,
115 V\~ (±%15) 50/60 Hz,
24 V\~ (±%15) 50/60 Hz,
10...30 V— 1,5 W
Se debe determinar en el pedido.
Asegúrese de que la tensión de alimentación es la misma que la indicada de tensión de alimentación en el instrumento. Encienda la fuente de alimentación solo después de haber completado todas las conexiones eléctricas. El intervalo de tensión de alimentación se debe determinar en el pedido. Al instalar la unidad, el intervalo de la tensión de alimentación debe ser controlado y se debe aplicar la tensión de alimentación adecuada a la unidad. El control evita daños en la unidad y el sistema y posibles accidentes como resultado de una tensión de alimentación incorrecta.
No hay un fusible ni un conmutador de fuente de alimentación en el dispositivo. Así que, se deben añadir un fusible y un conmutador de fuente de alimentación a la entrada de tensión de alimentación. El fusible y el conmutador de alimentación se deben colocar en un lugar fácilmente accesible para el usuario.
El conmutador de la fuente de alimentación debe tener dos polaridades para separar la fase y el neutro. El estado
Encendido/Apagado del conmutador de la fuente de alimentación es muy importante durante la conexión eléctrica. El estado Encendido/Apagado del conmutador de la fuente de alimentación debe estar indicado para evitar una conexión incorrecta.
El fusible externo debe estar en la conexión de fase en la entrada de alimentación ∼.
El fusible externo debe estar en la conexión de la línea (+) en la entrada de alimentación —.
Nota-1: Se recomienda el fusible externo.
Nota-2 : Para 230V\~, 115V\~ o 24V\~ fuente de alimentación; entrada 4 es "L", entrada 5 es "N", para 10...30V== fuente de alimentación; entrada 4 es "-", entrada 5 es "+".

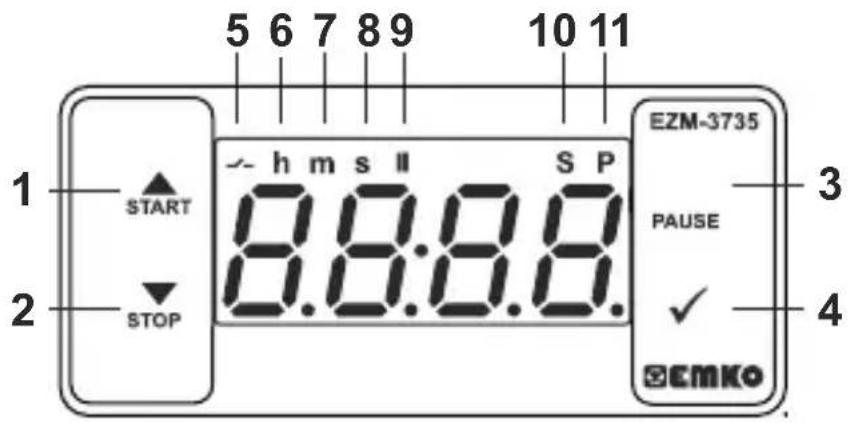

4.2 Definición del panel frontal y acceso a los menús

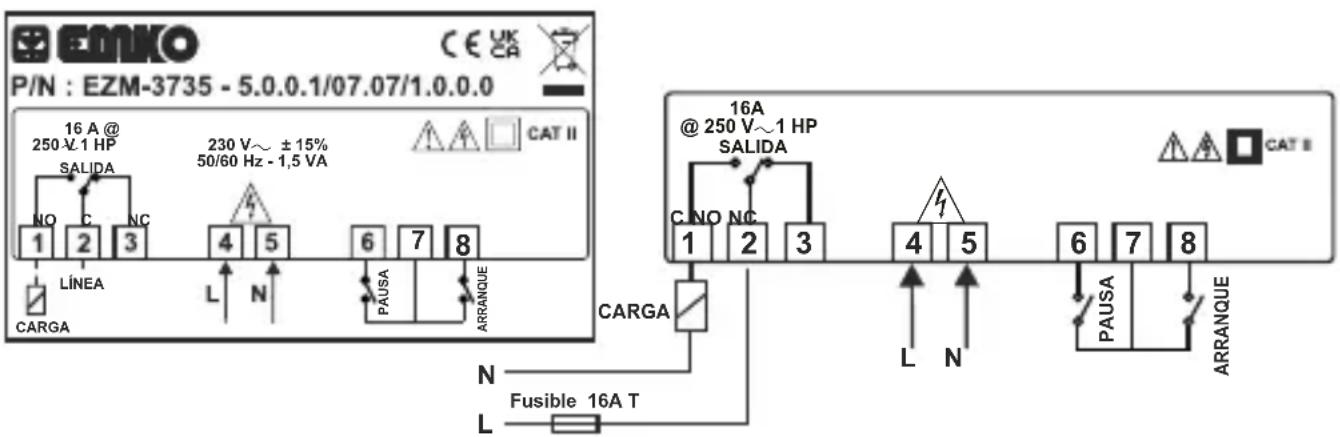

DIAGRAMA DE CONEXIÓN DE 230 V ∼
1. Botón de incremento y botón de Arranque:
** Se utiliza para aumentar el valor en el modo de programación y la pantalla de ajuste.
** Se utiliza para iniciar el temporizador en la pantalla principal.
2. Botón de disminución, silenciar alarma sonora y parada:
** Se utiliza para disminuir el valor en el modo de programación y la pantalla de ajuste.
** Se utiliza para silenciar la alarma sonora.
** Se utiliza para detener el temporizador en la pantalla principal.
3. Botón de Pausa:
** Mientras se ejecuta el temporizador digital, si se pulsa el botón de Pausa o se activa la entrada de pausa externa, el temporizador deja de funcionar. Después de es, si se vuelve a pulsar el botón de pausa o la entrada de pausa externa se desactiva, el temporizador empieza a funcionar de nuevo.
4. Botón Enter (Intro):
** En la pantalla principal de operaciones; si se pulsa este botón, se mostrará el valor definido. El valor puede cambiar con los botones de aumento y disminución. Si se vuelve a pulsar el botón Set (Ajuste), el valor se guarda y vuelve a la pantalla principal de funcionamiento.
** Para acceder a la pantalla de programación; en la pantalla principal de operaciones, pulse este botón durante 5 segundos.
** Se utiliza para aumentar el valor en el modo de programación y la pantalla de ajuste.
DEFINICIONES LED
5. Led de salida:
** Este led indica que la Salida está activada.
6. Led de hora:
** Indica que el dispositivo está en el modo de Hora.
7. Led de minuto:
** Indica que el dispositivo está en el modo de Minuto.
8. Led de segundo:
** Indica que el dispositivo está en el modo de Segundo.
9. Led de pausa:
** Este led indica que la Pausa está activada.
10. Led de ajuste:
** Indica que el dispositivo está en el modo de cambio del valor definido.
11. Led de programa:
** Parpadea en el modo de programación.

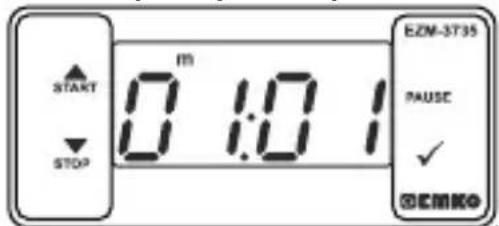

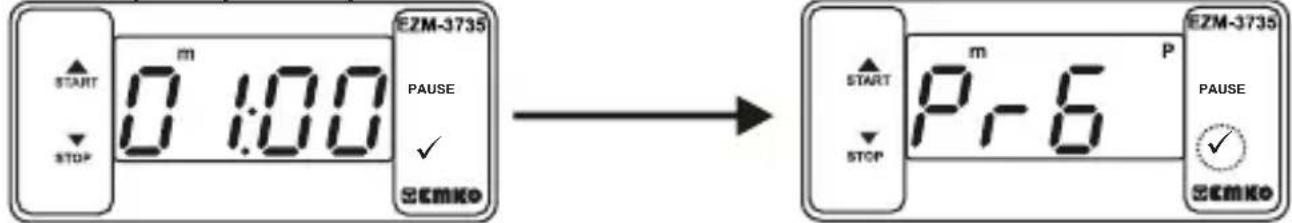

6. Cambiar y guardar el valor establecido de tiempo

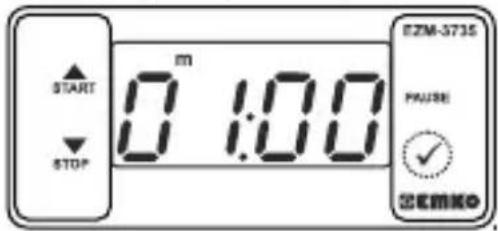

Pantalla principal de operaciones


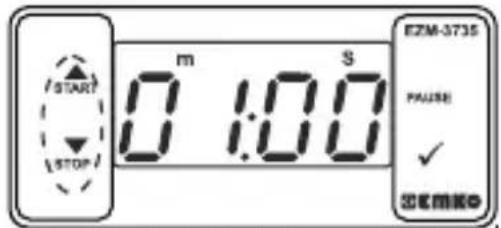

Pantalla del valor DEFINIDO


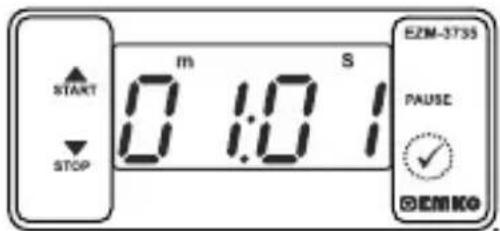

E2M-3735 START STOP m 1:00 0 S PAUSE ✓ 出E功能El valor definido del temporizador se puede cambiar con los botones de incremento y disminución.

Pantalla principal de operaciones
Parámetro del valor definido de tiempo (Predeterminado = 01:00)
Valor definido de temporizador, se puede programa entre el valor mínimo definido del temporizador 00:01 y el límite máximo definido UPL.
6.1 Lista de parámetros de modos de programación

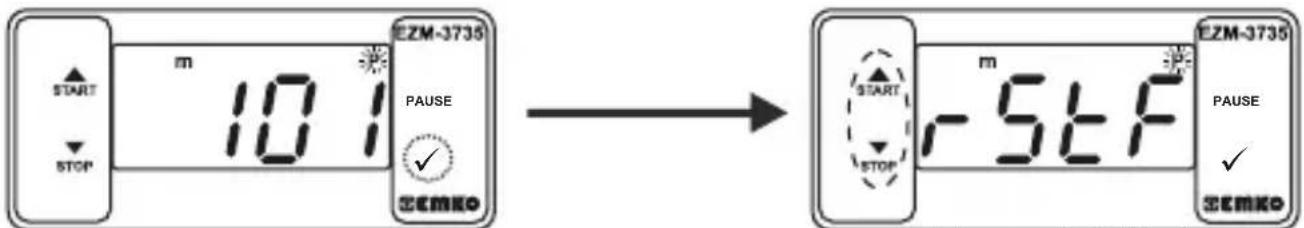

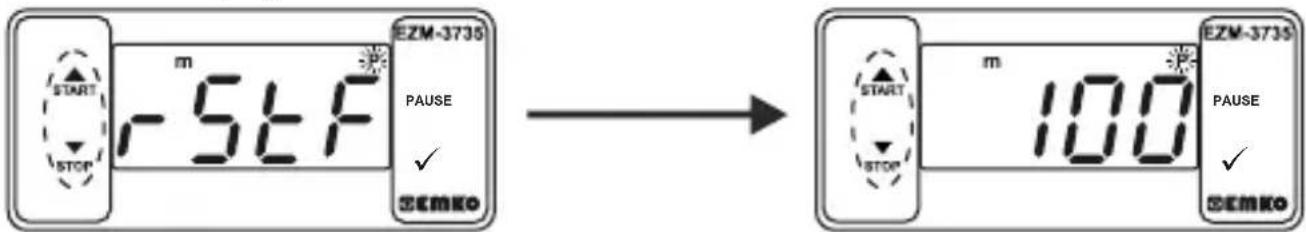

Tiempo de filtrado de las entradas digitales (Predeterminado = 100)
Se utiliza para la protección anti-rebote del contacto eléctrico o la señal que es inferior al tiempo de impulso determinado.
Se puede ajustar de 2 a 250 ms.

Parámetro de selección de la escala y la unidad de tiempo (Predeterminado = 1)

Hora / Minuto
Se puede ajustar de 0001 a 9959.

Minuto / Segundo
Se puede ajustar de 000 a 9959.

Segundo / 10 Milisegundos
Se puede ajustar de 000 a 9995.

Parámetro de selección del tipo de arranque (Predeterminado = EYPO)

Los botones de Arranque/Parada se pueden usar para ejecutar o detener el temporizador.

Los botones de Arranque/Parada se pueden usar para ejecutar o detener el temporizador.

La entrada de arranque externa se puede usar para ejecutar o detener el temporizador.

La entrada de arranque externa solo se puede usar para ejecutar el temporizador. Para detener el temporizador, se debe usar el botón de parada.
Para obtener información detallada, consulte los gráficos.

Funciones de salida (Predeterminado = □FF)

Si se selecciona ON, el temporizador se inicia y el contacto de relé se cierra. Cuando haya transcurrido el tiempo, el contacto de relé se abre.

Si se selecciona OFF, el temporizador se inicia. Cuando haya transcurrido el tiempo, el contacto de relé se cierra.

Parámetro de selección de la función de la alarma sonora (Predeterminado = 0)
Si este parámetro se selecciona en 0, la alarma sonora se desactiva. 16 sonidos de la alarma sonora diferentes ajustables.

La alarma sonora está activada durante este tiempo (Predeterminado = - - - )
La alarma sonora permanece activa durante este tiempo. Se puede ajustar de 1 a 99 segundos cuando este parámetro es 1, si se pulsa el botón de disminución, se observa . En esta condición, la alarma sonora está activada hasta que se pulsa el botón de parada de la alarma sonora.

Registro de datos (Predeterminado = 1)

El valor de recuento del temporizador se guarda en la memoria cuando la alimentación está desconectada y se restaura en el arranque.

El valor de recuento del temporizador no se guarda en la memoria cuando la alimentación está desconectada.

Tiempo de espera de activación del relé de salida (Predeterminado = 1)
Determina el tiempo en el que se activará el relé de salida. Si es 0000 segundos, entonces funciona de forma indefinida. Se puede ajustar de 0000 a 5959 minutos/segundos. Este parámetro se activa solamente si outF = off.

Parámetro del valor máximo definido (Predeterminado = 01:00)
Valor máximo definido para el valor de tiempo definido. Se puede ajustar de 000.1 a 9999. (Si el valor de tiempo se controla en milisegundos SEc.)
Se puede ajustar de 000 a 9959. (Si el valor de tiempo se controla en Horas 0 in Minutos.

Dirección de recuento del temporizador (Predeterminado = 1)

Conteo ascendente del temporizador. De 0 al valor definido.

Conteo descendente del temporizador. Del valor definido a 0.

Parámetro de protección del botón (Predeterminado = 0)

La protección del botón no está activada.

La protección del botón está activada para el valor definido del temporizador.

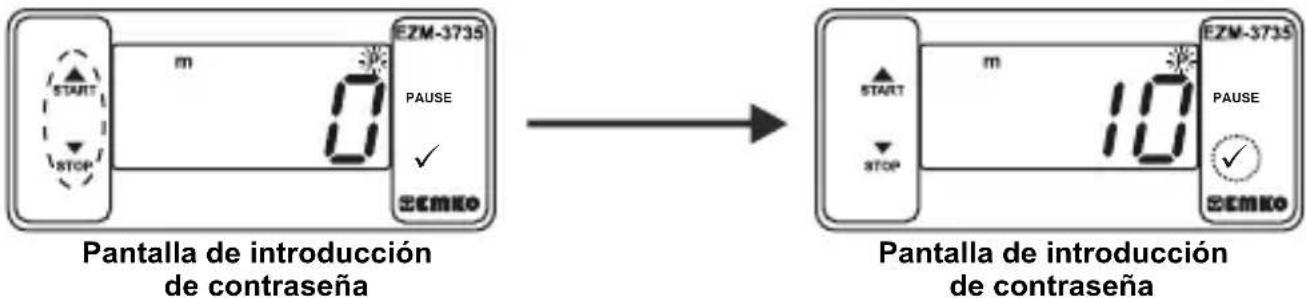

Contraseña de acceso de la sección de programación (Predeterminado = 0)
Se utiliza para acceder a la sección de programación. Se puede ajustar de 0 a 9999. Si se selecciona 0, la contraseña no se solicitará.

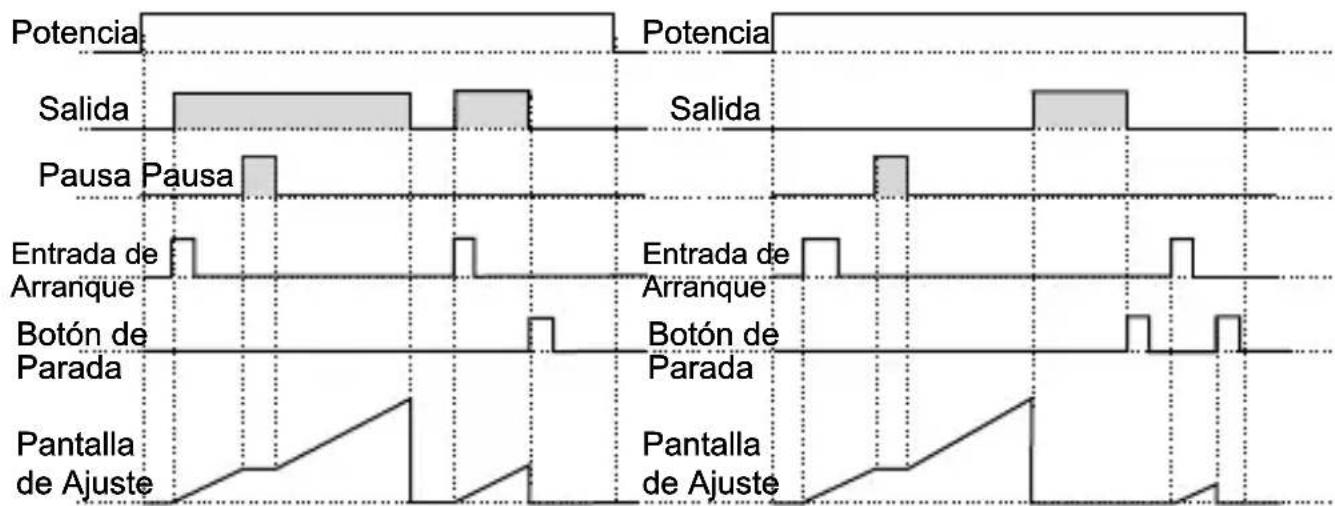

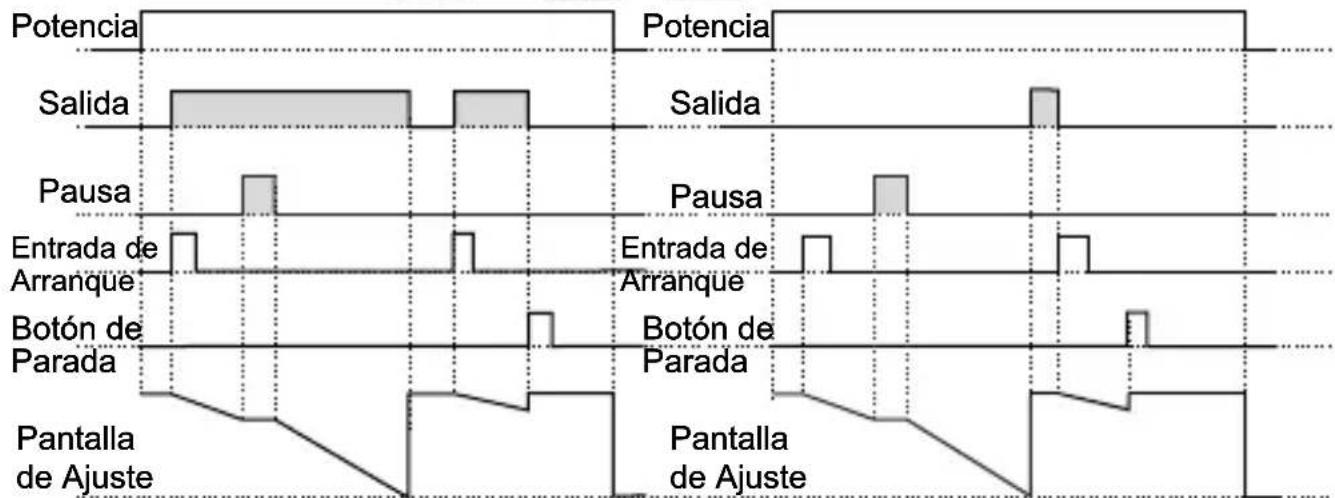

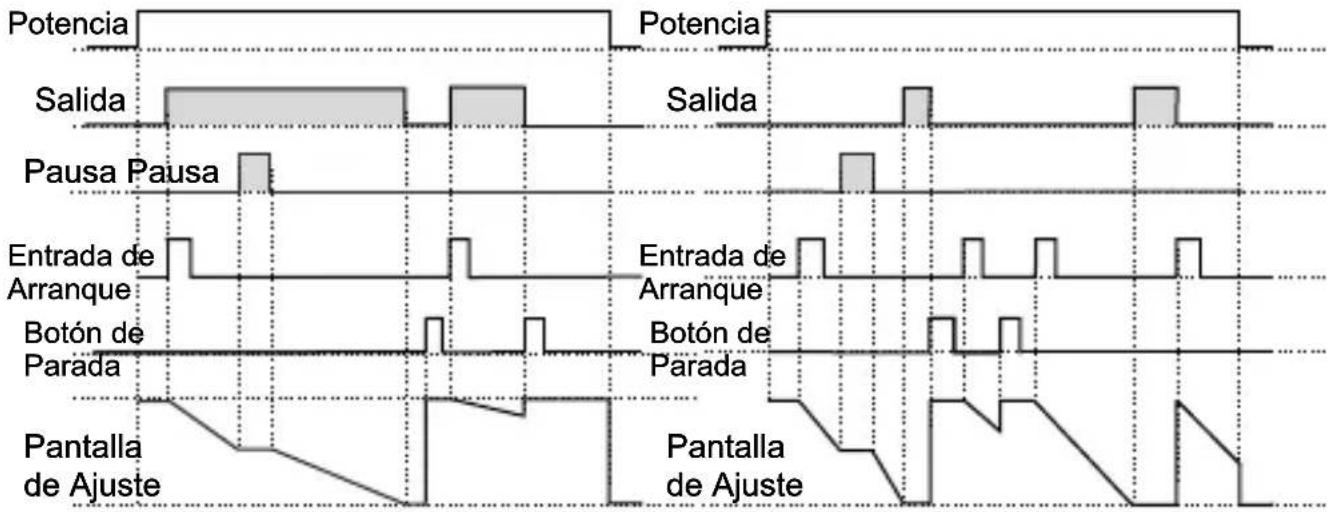

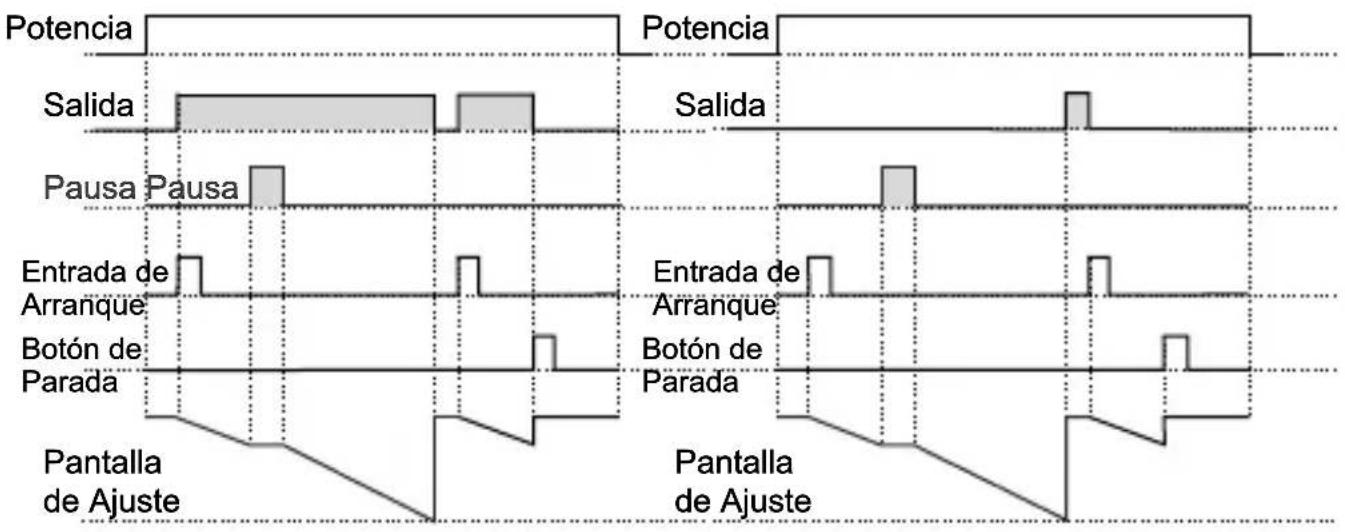

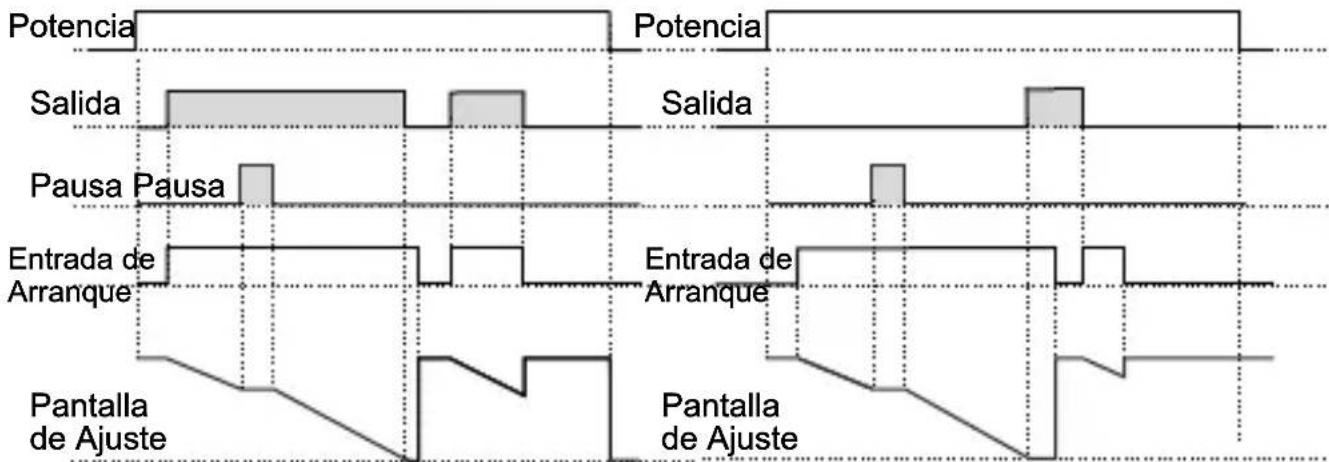

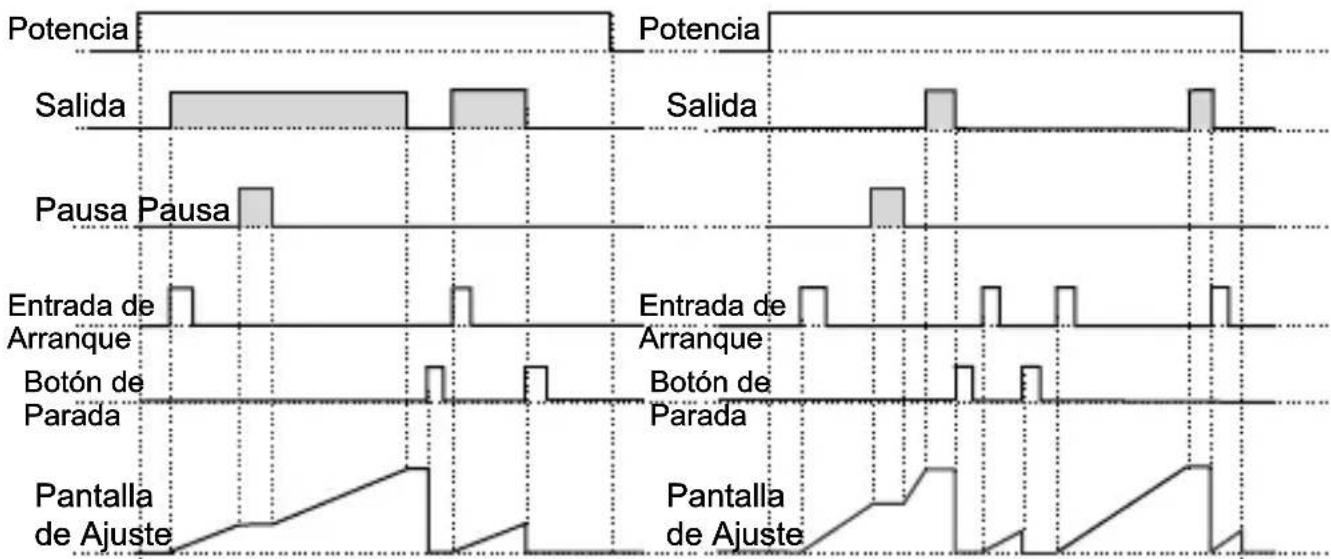

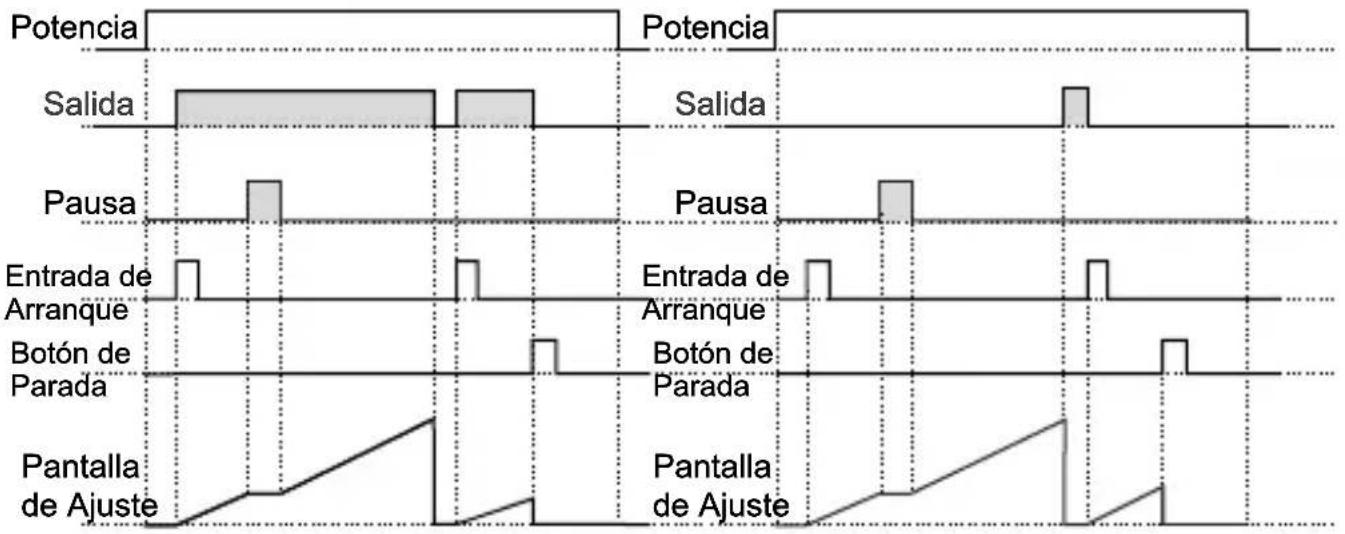

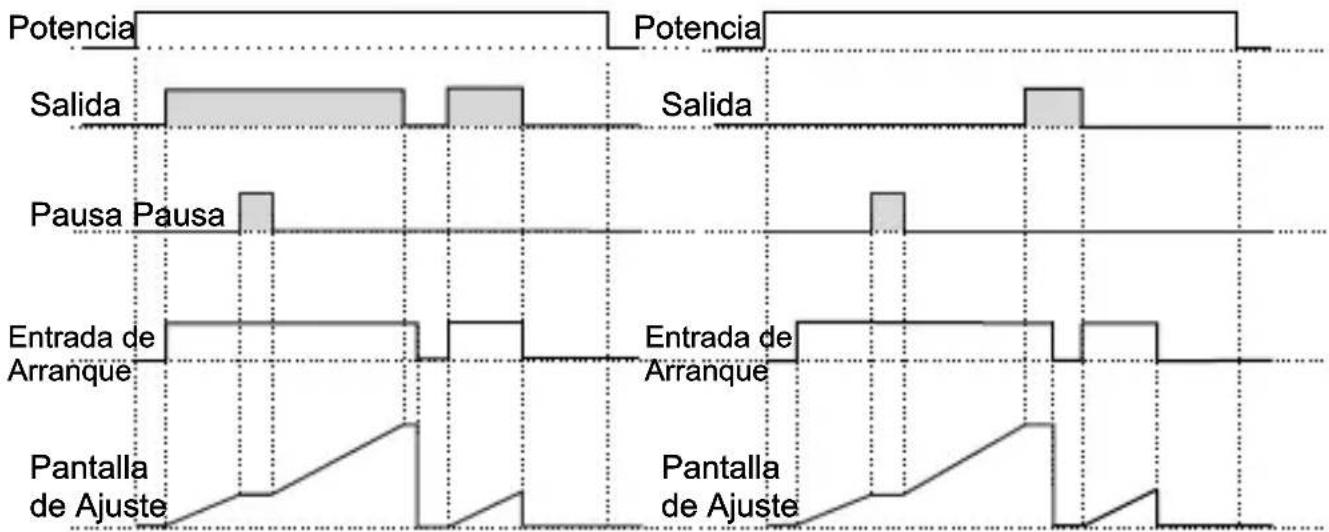

6.3 Gráficos de funcionamiento del temporizador digital ESM-3735
- Diagrama de control con los botones de Arranque/Parada.
1.1 Si el tipo de arranque Strt se selecciona como EYPO.
1.1.1 Si Conteo Descendente =1 y es -n , el diagrama de control se muestra la figura 1.1.
1.1.2 Si Conteo Descendente = 1 y es , el diagrama de control se muestra la figura 1.2.
Figura 1.2
1.2 Si el tipo de arranque Strt se selecciona como EYPO.
1.2.1 Si Conteo Ascendente = 0 y -n , el diagrama de control se muestra la figura 1.3.
1.2.2 Si Conteo Ascendente = 0 y es , el diagrama de control se muestra la figura 1.4.

other
| Phase | Event Description | Transition State | | ----------------- | ------------------------- | ---------------- | | Salida | Salida | High | | Salida | Salida | Medium | | Salida | Salida | Low | | Pausa | Pausa | Medium | | Pausa | Pausa | Low | | Arranque | Arranque | Medium | | Arranque | Arranque | Low | | Botón de Parada | Botón de Parada | Medium | | Botón de Parada | Botón de Parada | Low | | Pantalla de Ajuste| Pantalla de Ajuste | Low |Figura 1.3
Figura 1.4
- Diagrama de control con los botones de Arranque/Parada.
2.1Si el tipo de arranque Strt se selecciona como typ.
2.1.1 Si Conteo Descendente dEcB = 1 y outF es n-n, el diagrama de control se muestra la figura 2.1.
2.2.2 Si Conteo Descendente = 1 y es , el diagrama de control se muestra la figura 2.2.

other
| Event Description | Time Segment 1 | Time Segment 2 | Time Segment 3 | | ----------------------------- | -------------- | -------------- | -------------- | | Potencia | Not labeled | Not labeled | Not labeled | | Salida | Not labeled | Not labeled | Not labeled | | Pausa Pausa | Not labeled | Not labeled | Not labeled | | Entrada de Arranque | Not labeled | Not labeled | Not labeled | | Botón de Parada | Not labeled | Not labeled | Not labeled | | Pantalla de Ajuste | Not labeled | Not labeled | Not labeled | | Salida | Not labeled | Not labeled | Not labeled | | Entrada de Arranque | Not labeled | Not labeled | Not labeled | | Botón de Parada | Not labeled | Not labeled | Not labeled | | Pantalla de Ajuste | Not labeled | Not labeled | Not labeled |Figura 2.1 Figura 2.2
1.4 Si el tipo de arranque 5t-t se selecciona como tYP.
1.4.1 Si Conteo Ascendente =0 y es -n , el diagrama de control se muestra la figura 2.3.
1.4.2 Si Conteo Ascendente =0 y es , el diagrama de control se muestra la figura 2.4.

other
| Phase | Start Time | End Time | | ------------------ | ---------- | -------- | | Potencia | 0 | 1 | | Salida | 0 | 1 | | Pausa Pausa | 0 | 1 | | Entrada de Arranque | 0 | 1 | | Botón de Parada | 0 | 1 | | Pantalla de Ajuste | 0 | 1 |Figura 2.3 Figura 2.4
- Diagrama de control utilizando la Entrada de Arranque Digital Externa.
3.1 Si el tipo de arranque Strt se selecciona como typc.
3.1.1 Si Conteo Descendente = 1 y es 0-n , el diagrama de control se muestra la figura 3.1.
3.1.2 Si Conteo Descendente dEct = 1 y outF es pFF, el diagrama de control se muestra la figura 3.2.
3.2.1 Si Conteo Ascendente = 0 y es -n , el diagrama de control se muestra la figura 3.3.
3.2.2 Si Conteo Ascendente dEct = 0 y outF es pFF, el diagrama de control se muestra la figura 3.4.

other
| State | Transition | Value | | -------------- | --------------- | ----- | | Salida | Potencia | 1 | | Salida | Salida | 1 | | Pausa Pausa | Pausa Pausa | 1 | | Arranque | Arranque | 1 | | Arranque | Arranque | 1 | | Pantalla de Ajuste | Ajuste | 1 | | Pantalla de Ajuste | Ajuste | 1 |Figura 3.3 Figura 3.4
- Diagrama de control utilizando la Entrada de Arranque Digital Externa.
4.1 Si el tipo de arranque 5t.e se selecciona como EYP3.
4.1.1 Si Conteo Descendente dEct = 1 y outF es p-n, el diagrama de control se muestra la figura 4.1.
4.1.2 Si Conteo Descendente dE_ct=1 y outF es off, el diagrama de control se muestra la figura 4.2.

other
| Event | State | Value | |-------|-------|-------| | Salida | Potencia | High | | Salida | Pausa | High | | Pausa | Salida | Medium | | Pausa | Pausa | Medium | | Botón de Parada | Entrada de Arranque | Low | | Botón de Parada | Botón de Parada | Low | | Pantalla de Ajuste | Pantalla de Ajuste | Low | | Salida | Salida | High | | Pausa | Pausa | Medium | | Botón de Parada | Botón de Parada | Low | | Pantalla de Ajuste | Pantalla de Ajuste | Low |Figura 4.1 Figura 4.2
4.2.1 Si Conteo Ascendente = 0 y es -n , el diagrama de control se muestra la figura 4.3.
4.2.2 Si Conteo Ascendente dEct = 0 y put F es pFF, el diagrama de control se muestra la figura 4.4.

other
| Event | State | Value | |-------|-------|-------| | Potencia | Salida | Not labeled | | Salida | Pausa | Not labeled | | Pausa | Arranque | Not labeled | | Arranque | Botón de Parada | Not labeled | | Botón de Parada | Pantalla de Ajuste | Not labeled | | Salida | Entrada de Arranque | Not labeled | | Salida | Botón de Parada | Not labeled | | Salida | Pantalla de Ajuste | Not labeled |Figura 4.3
Figura 4.4
6.5 Acceder al Modo de Programación, Cambiar y Guardar Parámetros
Pantalla principal de operaciones
Pantalla de acceso al modo de programación
Pulse el botón Enter (Intro) para acceder a la pantalla de introducción de la contraseña.
Nota 2: Si la contraseña de acceso al modo de programación is 0, solo son accesibles los tres parámetros, y los valores del parámetro se pueden cambiar.
Pantalla de programación
Tiempo de Filtrado Entrada de Arranque
Cambie el valor con los botones incremento y disminución.
Pulse el botón OK (Aceptar) para guardar el parámetro.
Tiempo de Filtrado Entrada de Arranque
Pulse el botón de incremento para acceder al siguiente parámetro, pulse el botón de decremento para acceder al parámetro anterior.

Si no se realiza ninguna operación en el modo de programación durante 20 segundos, el dispositivo vuelve a la pantalla de operaciones de forma automática.
- Especificaciones
| Tipo de dispositivo | : Temporizador digital |
| Montaje y carcasa | : Carcasa de plástico de 76 mm x 34,5 mm x 71 mm para el montaje del panel. El hueco del panel de 71 x 29 mm. |
| Tipo de protección | : Ip65 en la parte delantera, Ip20 en la parte trasera. |
| Peso : Aproximadamente 0,20 kg. | |
| Calificaciones ambientales | : Estándar, interior a una altitud de menos de 2000 metros sin condensación de humedad. |
| Almacenamiento/Temper. de funcion.: de -40°C a +80 C/de -30 C a +80 C | |
| Almacenamiento/Humed. de funcion.: 90 % máx. (sin condensación) | |
| Instalación : Instalación fija | |
| Categoría de sobretensión : II. | |
| Grado de contaminación : II, oficina o lugar de trabajo, sin contaminación conductiva | |
| Condiciones de funcionamiento : Funcionamiento continuo | |
| Tensión de alimentación y potencia : 230 V (~%±15) 50/60 Hz - 1,5 VA | |
| : 115 V~ € %15) 50/60 Hz - 1,5 VA | |
| : 24 V~ € %15) 50/60 Hz - 1,5 VA | |
| Precisión Temporal : dentro de ± 1 % de error | |
| Entradas de arranque y pausa digit.: Contacto mecánico | |
| Forma de control : ON / OFF | |
| Salida de Relé : 16(8) A @ 250 V ~ para la carga resistiva (Relé de salida) (Vida eléctrica: 100.000 activaciones a carga completa) | |
| Pantalla : Pantalla LED 14 mm roja de 4 dígitos | |
| LED : S (Verde), P (Verde), h (Rojo), m (Rojo), s (Rojo), Salida (Rojo) | |
| Alarma sonora interna : ≥83 dB | |
| Aprobaciones : C€, EURIC | |
8. Información para pedidos
| EZM-3735(Tamaño DIN 77 x 35) | A | B | C | D | E | F | G | H | I | / | / | / | U | V | W | Z | / | |
| ☐ | 0 | 0 | 0 | 0 | / | 07 | 07 | / | 1 | 0 | / | |||||||
| Tensión de alimentaciónA | ||||||||||||||||||
| 3 | 24 V~ (±%15) 50/60 Hz - 1, 5 VA | |||||||||||||||||
| 4 | 115 V~ (±%15) 50/60 Hz - 1,5 VA | |||||||||||||||||
| 5 | 230 V~ (±%15) 50/60 Hz - 1,5 VA | |||||||||||||||||
| 8 | 10 - 30 V === | |||||||||||||||||
| E | Salida | |||||||||||||||||
| 1 | Salida de relé (16(8) A @ 250 V , en la carga resistiva, 1 NO+NC)~ | |||||||||||||||||
| FG | Entrada | |||||||||||||||||
| 07 | Entrada digital | |||||||||||||||||
| HI | Entrada | |||||||||||||||||
| 07 | Entrada digital | |||||||||||||||||
Toda la información de pedidos del temporizador digital EZM-3735 se proporciona en la tabla anterior. El usuario puede crear la configuración adecuada del dispositivo a partir de la información y los códigos que aparecen en la tabla y aplicarlos en los códigos de pedidos. En primer lugar, se debe determinar la tensión de alimentación y, a continuación, las demás especificaciones. Rellene los espacios de los códigos de pedidos en función de sus necesidades.
Póngase en contacto con nosotros, si sus necesidades están fuera de las normas.
$$ \begin{array}{l} \sim \Rightarrow \text { Vac }, \ = \Rightarrow \mathrm{Vdc}, \ \approx \Rightarrow \text { Se pueden } \ \text { aplicar Vdc y Vac } \ \end{array} $$

EMKO
Su Socio Tecnológico
Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado.
www.emkoelektronik.com.tr
