EZM-3735 - Interruttore orario digitale Emko - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo EZM-3735 Emko in formato PDF.
| Tipo di prodotto | Timer digitale – Interruttore orario |
| Dimensioni del contenitore | 76 x 34,5 x 71 mm |
| Taglio del pannello | 71 x 29 mm |
| Peso | 0,20 kg |
| Alimentazione | 24 V~, 115 V~, 230 V~ (50/60 Hz) o 10-30 V===, 1,5 VA |
| Precisione del tempo | ±1 % |
| Display | 4 cifre LED rosso (altezza 14 mm) |
| Uscita relè | 16(8) A @ 250 V~, 1 contatto NA+NC |
| Ingressi digitali | Start e Pausa (contatto meccanico) |
| Avvisatore interno | ≥83 dB, regolabile da 0 a 16 suoni |
| Grado di protezione | IP65 (fronte), IP20 (retro) |
| Temperatura di funzionamento | -30 °C a +80 °C |
| Umidità relativa max | 90 % senza condensa |
| Altitudine max | 2000 m |
| Montaggio | Incassato in pannello (spessore max 15 mm) |
| Modalità timer | Conto alla rovescia o conteggio, valore di consenso programmabile |
| Funzioni aggiuntive | Pausa, avvio/arresto esterno, protezione tramite password, filtraggio ingresso |
| Pulizia consigliata | Panno imbevuto di alcol etilico o acqua |
| Garanzia | 2 anni |
| Approvazioni | CE, UKCA |
Domande frequenti - EZM-3735 Emko
Domande degli utenti su EZM-3735 Emko
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Interruttore orario digitale in formato PDF gratuitamente! Trova il tuo manuale EZM-3735 - Emko e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. EZM-3735 del marchio Emko.

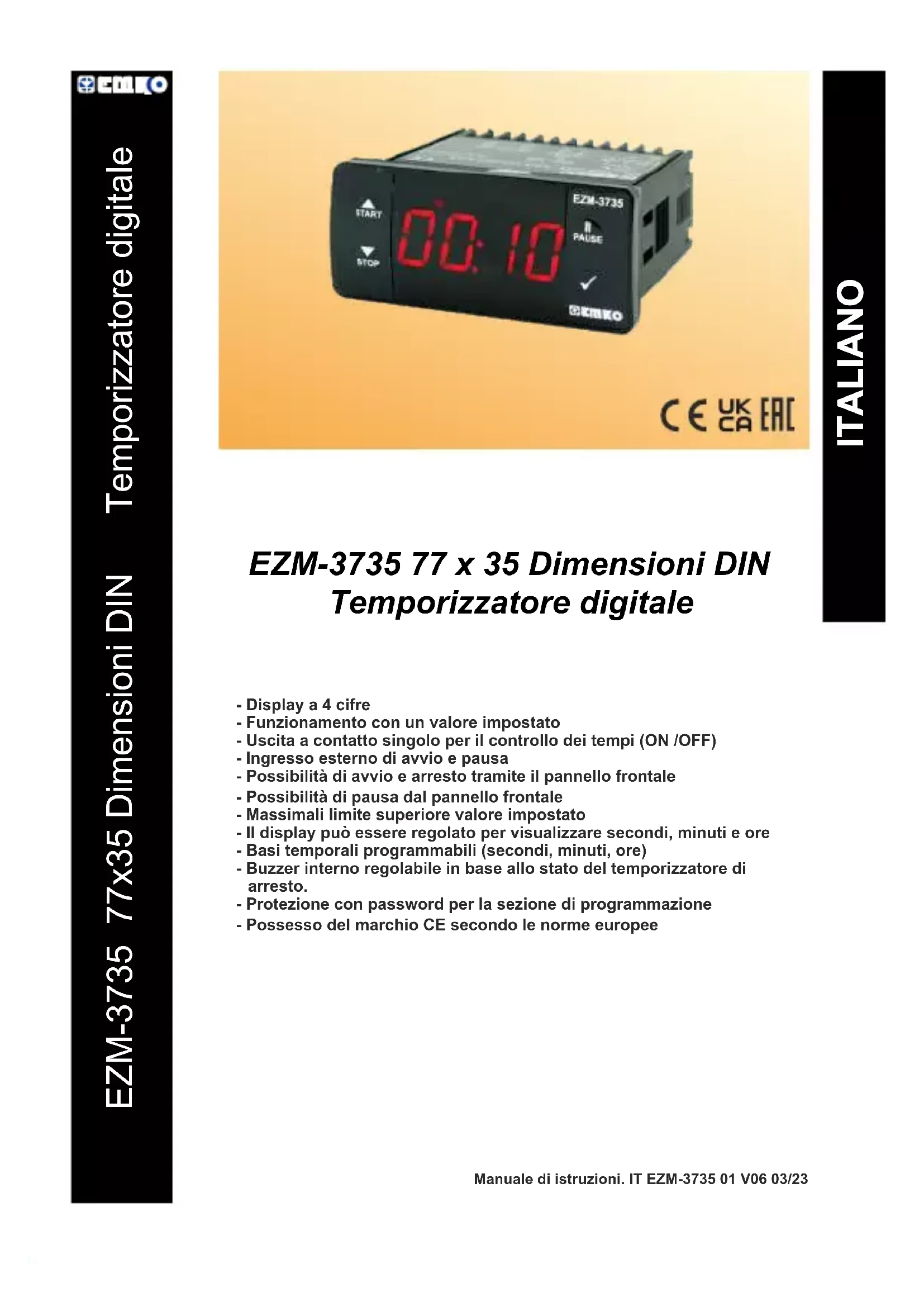

MANUALE UTENTE EZM-3735 Emko
EZM-3735 77 x 35 Dimensioni DIN Temporizzatore digitale
- Display a 4 cifre
- Funzionamento con un valore impostato
- Uscita a contatto singolo per il controllo dei tempi (ON /OFF)
- Ingresso esterno di avvio e pausa
- Possibilità di avvio e arresto tramite il pannello frontale
- Possibilità di pausa dal pannello frontale
- Massimali limite superiore valore impostato
- Il display può essere regolato per visualizzare secondi, minuti e ore
- Basi temporali programmabili (secondi, minuti, ore)
- Buzzer interno regolabile in base allo stato del temporizzatore di arresto.
- Protezione con password per la sezione di programmazione
- Possesso del marchio CE secondo le norme europee
1. Prefazione
Il temporizzatore programmabile EZM-3735 può essere utilizzato nelle macchine confezionatrici, nei rulli di produzione e controllo qualità e può essere facilmente adattato a tutti i sistemi di costruzione meccanica e di automazione. Di seguito sono riportate alcuni campi di applicazione che vengono utilizzati:
Campi di applicazione
Macchine confezionatrici,
Rulli di controllo qualità,
Sistemi di riempimento,
Banchi utensili,
Automazione per edilizia.
Bande di produzione
1.1 Caratteristiche ambientali

Temperatura di funzionamento : da -30 °C a +80 °C

Max. Umidità di funzionamento : 90% Rh (senza condensazione)


Altitudine : Fino a 2000 m.
Condizioni vietate:
Atmosfera corrosiva
Atmosfera esplosiva
Applicazioni domestiche (l'unità è solo per applicazioni industriali)
1.2 Caratteristiche generali

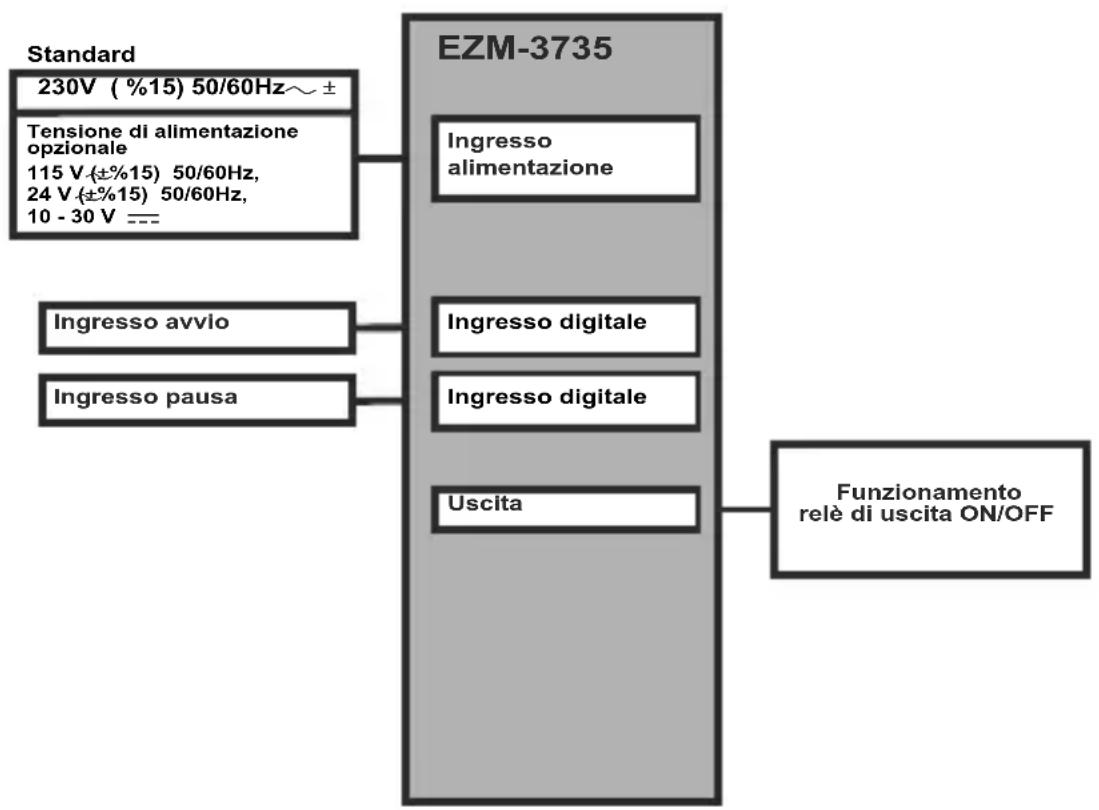

1.3 Installazione
Prima dell'installazione si raccomanda un'ispezione visiva di questo prodotto per individuare eventuali danni verificatisi durante la spedizione. È responsabilità dell'utente assicurarsi che il prodotto venga installato da tecnici meccanici ed elettrici qualificati.
Se sussiste il pericolo di gravi incidenti derivanti da un guasto o difetto di questa unità, spegnere l'impianto e separare il collegamento elettrico del dispositivo dal sistema.
L'unità viene normalmente fornita senza interruttore di alimentazione o fusibile. Utilizzare l'interruttore di alimentazione e il fusibile come richiesto.
Assicurarsi di utilizzare la tensione di alimentazione nominale per proteggere l'unità da danni ed evitare guasti.
Mantenere l'unità spenta fino al completamento di tutti i cablaggi, in modo da evitare scosse elettriche e problemi con l'unità.
Non tentare mai di smontare, modificare o riparare l'unità. La manomissione dell'unità può causare malfunzionamenti, scosse elettriche o incendi.
Non utilizzare l'unità in atmosfere gassose combustibili o esplosive.
Durante l'inserimento del dispositivo in un foro sul pannello metallico, l'installazione meccanica di alcune frese metalliche può causare lesioni alle mani, è necessario fare attenzione.
Il montaggio del prodotto su un sistema deve essere effettuato con i morsetti di montaggio in dotazione. Non effettuare il montaggio del dispositivo con morsetti di montaggio inadeguati.
Assicurarsi che il dispositivo non cada durante il montaggio.
È responsabilità dell'utente se il dispositivo viene utilizzato in un modo non specificato in questo manuale di istruzioni.
1.4 Garanzia
EMKO Elektronik garantisce che il dispositivo fornito sia privo di difetti di materiale e di lavorazione. La presente garanzia ha una durata di due anni. Il periodo di garanzia decorre dalla data di consegna. Questa garanzia risulta valida nel caso il cliente si trovi nel pieno rispetto dei doveri e responsabilità indicati nel documento di garanzia e nel manuale d'istruzione.
1.5 Manutenzione
Le riparazioni devono essere eseguite solo da personale formato e specializzato. Togliere l'alimentazione al dispositivo prima di accedere alle parti interne.
Non pulire la custodia con solventi a base di idrocarburi (benzina, tricloroetilene, ecc.). L'uso di questi solventi può ridurre l'affidabilità meccanica del dispositivo. Utilizzare un panno inumidito con alcool etilico o acqua per pulire la custodia esterna in plastica.
1.6 Azienda produttrice
Informazioni sul Produttore:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Informazioni sul servizio di riparazione e manutenzione:
Emko Elektronik Sanayi ve Ticaret A.Ş

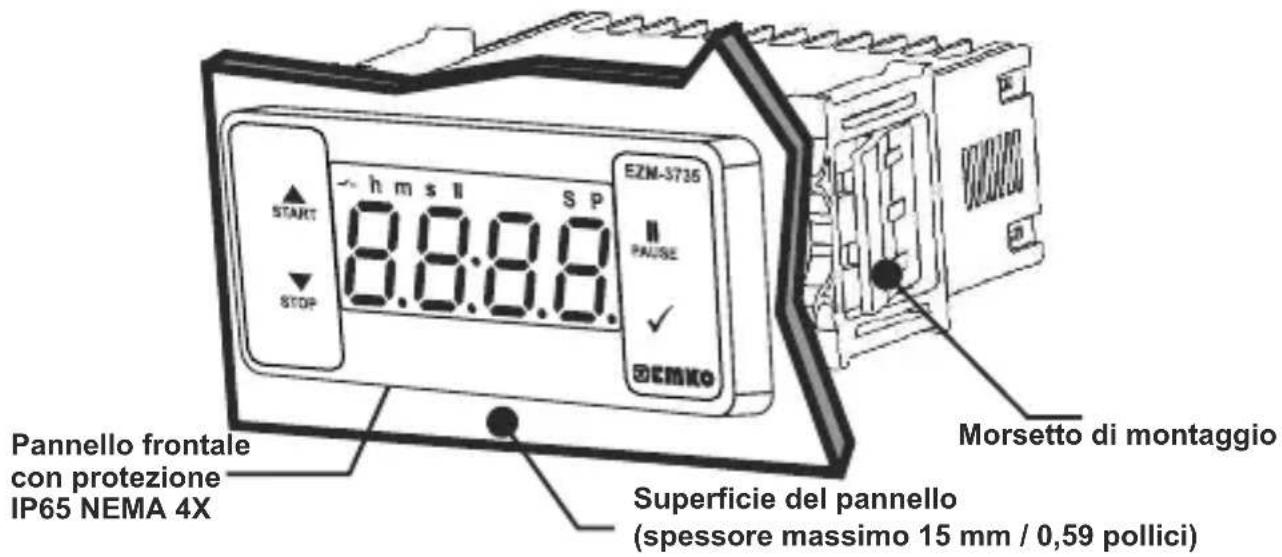

2. Descrizione generale


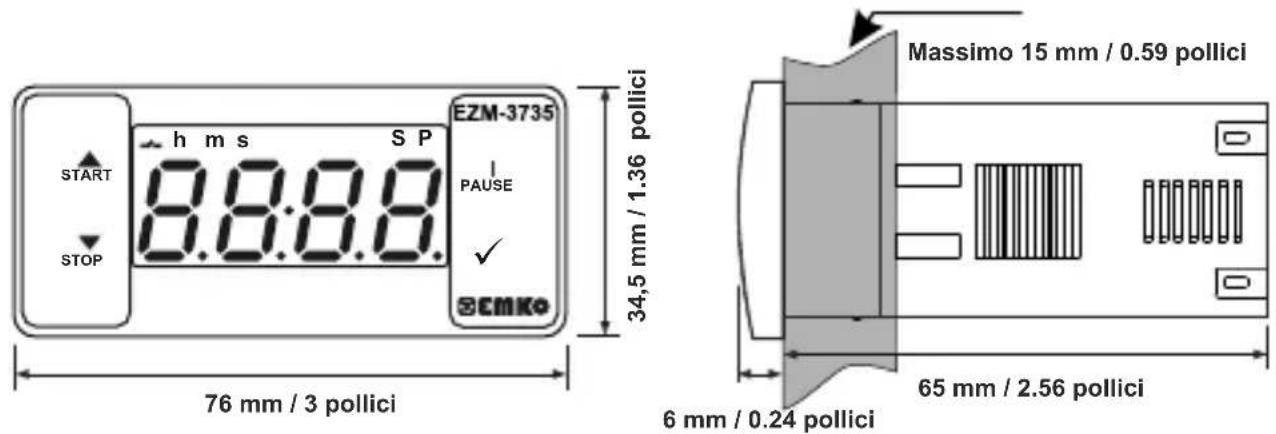

EZM-3735 START h m s S P 8.8:8.8. STOP 76 mm / 3 pollici 34,5 mm / 1.36 pollici Massimo 15 mm / 0.59 pollici 65 mm / 2.56 pollici 6 mm / 0.24 pollici2.2 Ritaglio del pannello

other

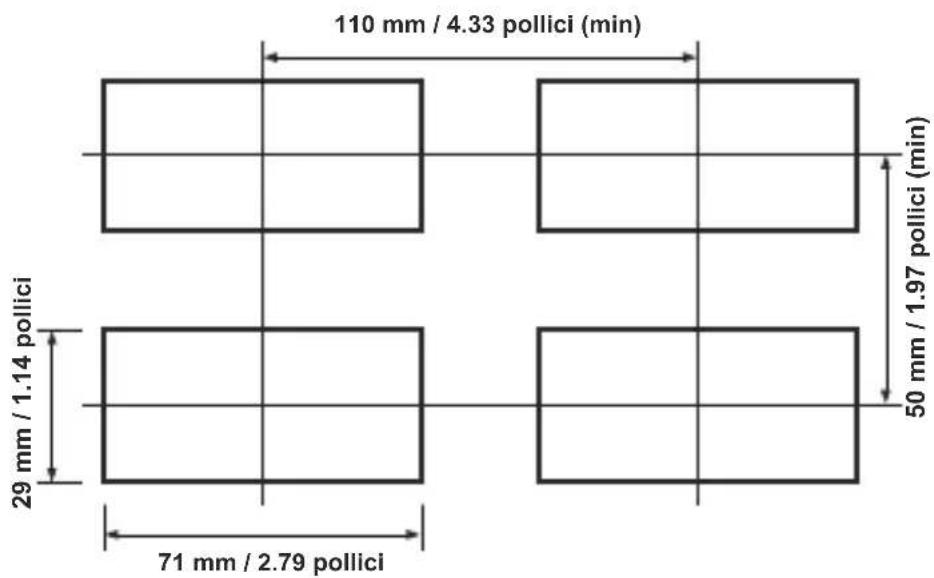

| Dimension | Value (mm) | | --------- | ---------- | | Top Left | 110 | | Top Right | 50 | | Bottom Left | 29 | | Bottom Right | 71 |2.3 Montaggio del pannello


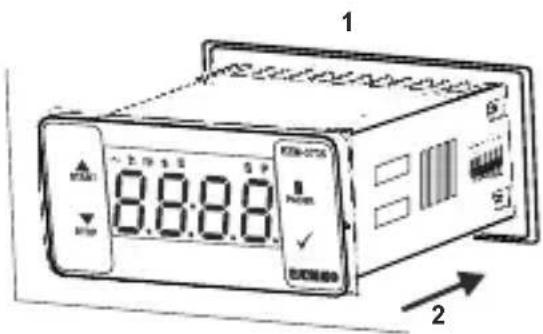

1 8.8:8.8 POWER 21- Prima di montare il dispositivo nel pannello, assicurarsi che l'apertura sia della misura corretta.
2 - Inserire il dispositivo attraverso l'apertura. Se i morsetti di montaggio sono presenti sull'unità, estrarle prima di inserire l'unità nel pannello.


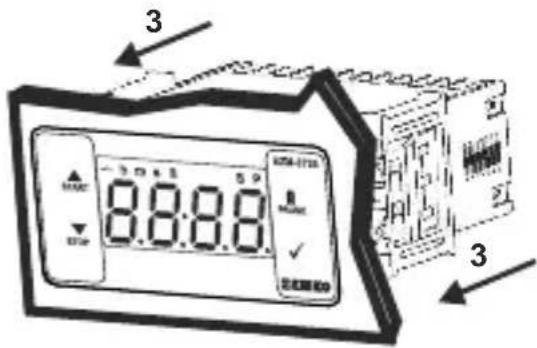

3 8.8.8.0 3 33 - Inserire i morsetti di montaggio nei fori di fissaggio collocati sui lati sinistro e destro del dispositivo e assicurarsi che l'unità risulti completamente ferma all'interno del pannello

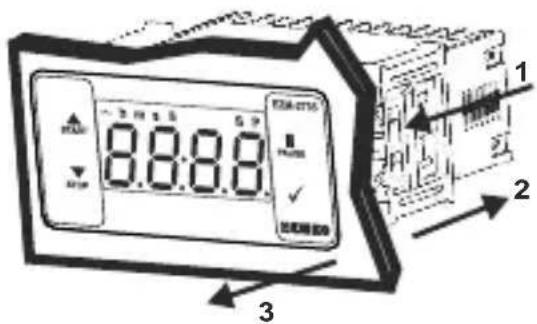

2.4 Rimozione dal pannello
2-Tirare l'unità attraverso il lato anteriore del pannello

Prima di iniziare a rimuovere l'unità dal pannello, spegnere l'unità e il relativo sistema.
4. Schema elettrico


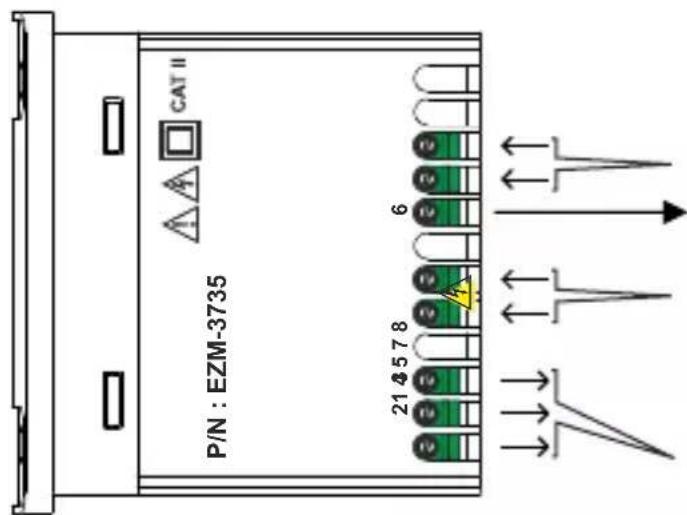

CAT II P/N : EZM-3735 21 4 5 7 8 6Ingresso digitale
Pausa
Tensione di alimentazione in ingresso
230V\~(%15) 50/60Hz
115V\~(%±15) 50/60Hz
24V\~(%±15) 50/60Hz
10..30 V=
Deve essere determinato in ordine.
Uscite a relè
Nota-1 : Per alimentazione a 230V\~,115V \~24V l'ingresso 4 è "L", l'ingresso 5 è "N", per alimentazione 10...30 V—— l'ingresso 4 è "-", l'ingresso 5 è "+".
4.1 Tensione di alimentazione in ingresso Collegamento del dispositivo
Collegamento dell'alimentazione elettrica


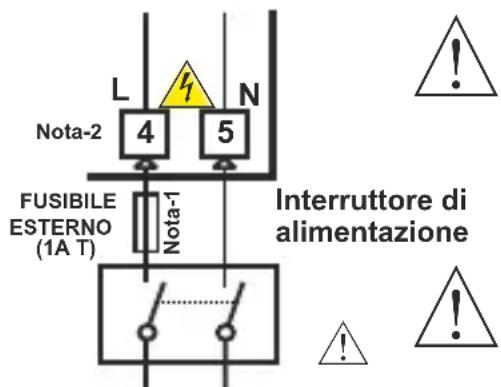

L N Nota-2 4 5 FUSIBILE ESTERNO (1A T) Nota-1 Interuttore di alimentazione !Tensione di alimentazione
230V( % 15) 50/60Hz,
115V ( 12 5) 50/60Hz,
24V\~(‰15) 50/60Hz,
10...30 V=1.5 W
Assicurarsi che la tensione di alimentazione sia la stessa indicata sullo strumento.
Accendere l'alimentazione solo dopo aver completato tutti i collegamenti elettrici.
L'intervallo della tensione di alimentazione deve essere determinato in ordine. Durante l'installazione dell'unità, il campo di tensione di alimentazione deve essere controllato e all'unità deve essere applicata una tensione di alimentazione adeguata.
Il dispositivo non è dotato di interruttore di alimentazione. Pertanto, è necessario aggiungere un interruttore di alimentazione all'ingresso della tensione di alimentazione.
L'interruttore di alimentazione deve essere a due poli per separare la fase e il neutro, lo stato On/Off dell'interruttore di alimentazione è molto importante nel collegamento elettrico.
Fusibile esterno che su ingressi di alimentazione - deve essere sul collegamento di fase.
Fusibile esterno che su ingressi di alimentazione – deve essere collegato (+).
Deve essere determinato in ordine.
Nota-1 : Si raccomanda l'uso di un fusibile esterno.
Nota-2 : Per alimentazione a 230V\~, 115V\~o24V l'ingresso 4 è "L", l'ingresso 5 è "N", per alimentazione 10...30 V== l'ingresso 4 è "-", l'ingresso 5 è "+".

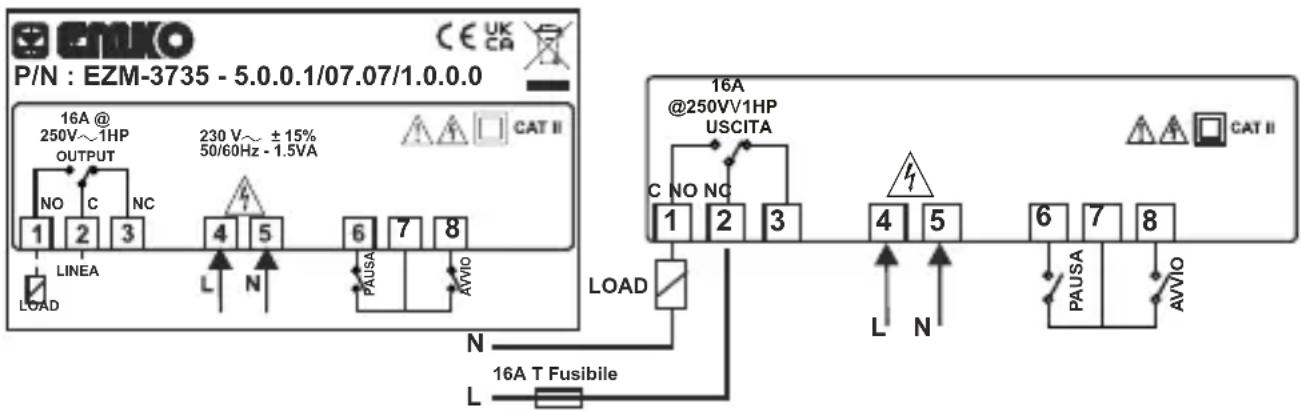

4.2 Etichetta del dispositivo e schema di collegamento
SCHEMA DI COLLEGAMENTO230V\~


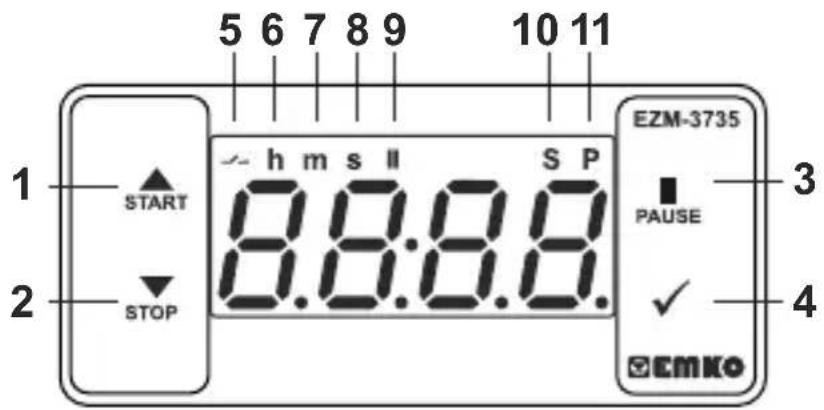

1. Pulsante di incremento e pulsante di avvio:
**Viene utilizzato per aumentare il valore nella schermata Imposta e nella modalità Programmazione.
**Viene utilizzato per avviare il temporizzatore nella schermata principale.
2. Decremento, Silenziamento buzzer e Pulsante di arresto:
** Viene utilizzato per diminuire il valore nella schermata Imposta e nella modalità di programmazione.
** Viene utilizzato per silenziare il buzzer.
**Viene utilizzato per arrestare il temporizzatore nella schermata principale.
3. Pulsante pausa:
** Se viene premuto il pulsante Pausa o se viene attivato l'ingresso pausa esterno mentre il temporizzatore digitale è in funzione, il temporizzatore smette di funzionare. In seguito, se si preme nuovamente il pulsante pausa o se l'ingresso pausa esterno viene disattivato, il temporizzatore riprende a funzionare.
4. Pulsante invio:
** Nella schermata delle operazioni principali; viene visualizzato il valore impostato se viene premuto questo pulsante. Il valore può essere modificato utilizzando i pulsanti di incremento e decremento. Quando si preme nuovamente il pulsante Imposta, il valore viene salvato e ritorna alla schermata operativa principale.
** Per accedere alla schermata di programmazione; premere questo pulsante per 5 secondi nella schermata delle operazioni principali.
** Viene utilizzato per salvare il valore nella schermata Imposta e nella schermata di programmazione.
DEFINIZIONI LED
5. Led di uscita:
** Questo led indica che l'uscita è attiva.
6.Led ore:
** Indica che il dispositivo è in modalità ore.
7. Led minuti:
** Indica che il dispositivo è in modalità minuti.
8.Led secondi:
** Indica che il dispositivo è in modalità secondi.
9.Led pausa:
** Questo led indica che la pausa è attiva.
10. Led Imposta:
** Indica che il dispositivo è in modalità di modifica del valore impostato.
11. Led di programma:
**Lampeggia in modalità di programmazione.

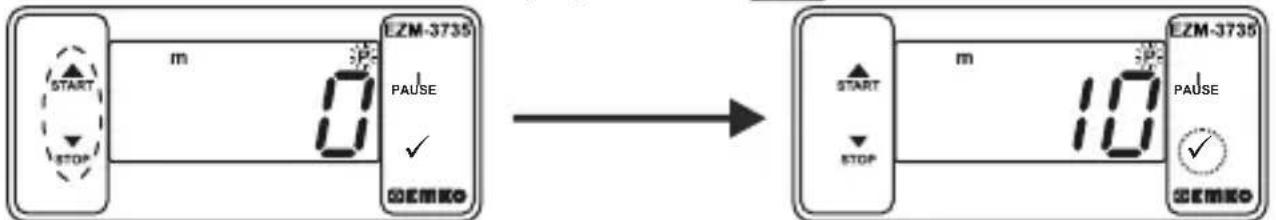

6. Modifica e salvataggio del valore di impostazione dei tempi
Schermata operativa principale

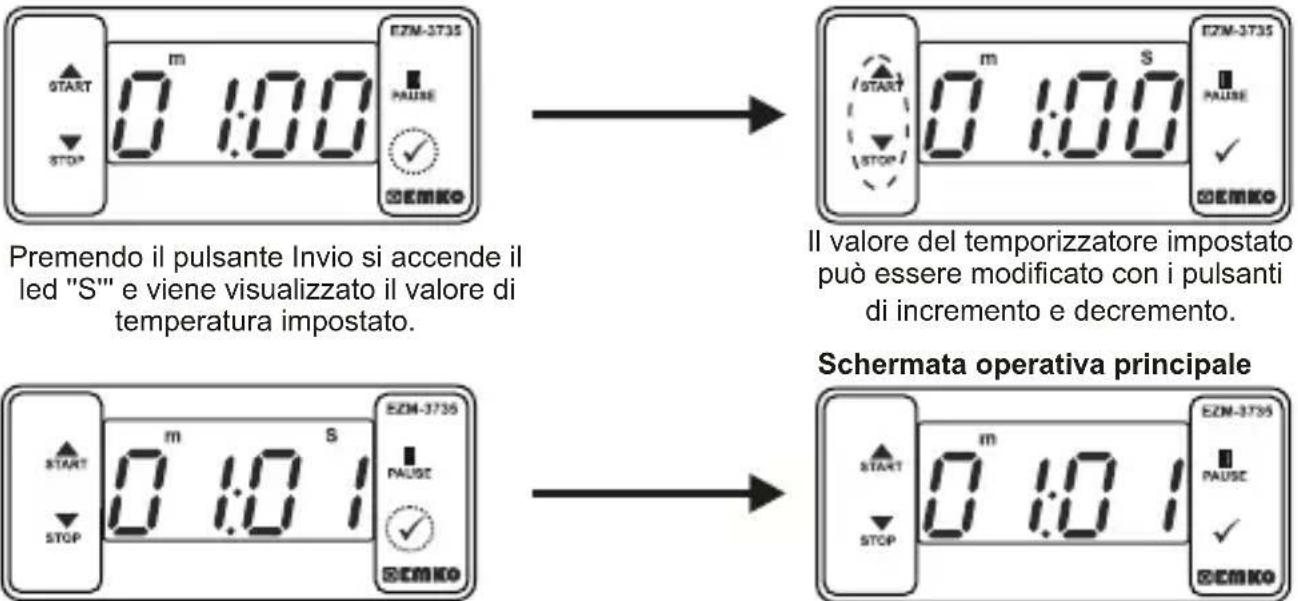

Premendo il pulsante Invio si accende il led "S" e viene visualizzato il valore di temperatura impostato.
Il valore del temporizzatore impostato può essere modificato con i pulsanti di incremento e decremento.
Premendo il pulsante Invio si può salvare il valore impostato del temporizzatore.
"S" risulterà inattivo e ritorna alla schermata delle operazioni principali.
Schermata Valore IMPOSTATO
Parametro del valore impostato del temporizzatore (predefinito=01:00)
Valore impostato del temporizzatore, può essere programmato tra il valore minimo impostato del temporizzatore 00:01 e [UPL] limite massimo impostato.

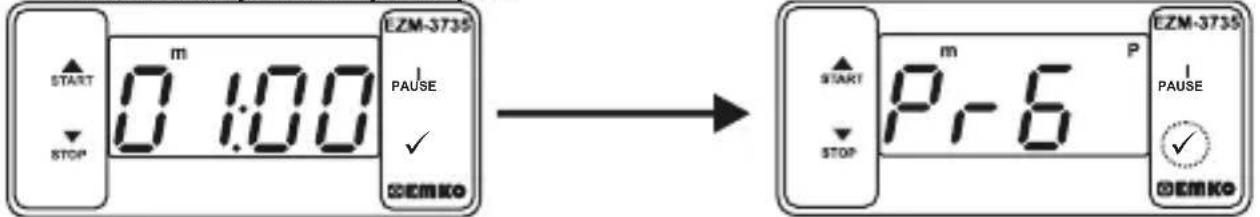

6.1 Programmazione della modalità di programmazione Elenco parametri

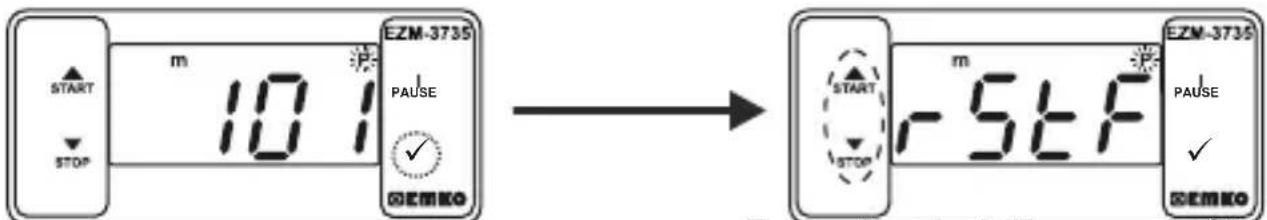

Tempo di filtraggio degli ingressi digitali (predefinito = 100)
Viene utilizzato per la protezione contro l'antirimbalzo del contatto elettrico o il segnale che risulta inferiore al tempo di impulso determinato.
Può essere regolato da 2 a 250 msec.

Parametro di selezione dell'unità di tempo e della scala (predefinito = 1)

Ore / Minuti
Può essere regolato da 000, a 9959.

Minuti /Secondi
Può essere regolato da 000 a 9959.

Secondo /10 Millisecondi
Può essere regolato da 000 la 9999.

Parametro di selezione del tipo di avvio (predefinito = EYPO)

I pulsanti di Avvio/ Arresto possono essere utilizzati per avviare o arrestare il temporizzatore.

I pulsanti di Avvio/ Arresto possono essere utilizzati per avviare o arrestare il temporizzatore.

L'ingresso di avvio esterno può essere utilizzato per avviare o arrestare il temporizzatore.

L'ingresso di avvio esterno può essere utilizzato per avviare il temporizzatore. Per arrestare il temporizzatore si deve utilizzare il pulsante di arresto.
Per informazioni dettagliate fare riferimento ai grafici.

Funzioni di uscita (predefinito = 0FF)

se viene selezionato ON, il temporizzatore funziona all'avvio e il contatto del relè risulta chiuso. Al termine del tempo, il contatto relè si apre.

se viene selezionato OFF, il temporizzatore funziona all'avvio. Al termine del tempo, il contatto relè si chiude.

Parametro di selezione della funzione buzzer (predefinito = 0)
se questo parametro è selezionato come 0, il buzzer non è attivo. Regolabile con 16 diversi suoni del buzzer. Può essere regolato da 0 to 16.

Il buzzer si attiva in questo periodo tempo (predefinito = \_\_\_\_).
Il buzzer rimane attivo durante questo periodo di tempo. Può essere regolato da 1 a 99 secondi quando questo parametro è 1, se si preme il pulsante di decremento, viene osservato --- . In questa condizione il buzzer è attivo finché non viene premuto il pulsante di arresto.

Registrazione dati (predefinito = 1)

Il valore del timeout del temporizzatore viene salvato in memoria quando l'alimentazione viene scollegata e ripristinato all'accensione.

Il valore del timeout del temporizzatore non viene salvato in memoria quando l'alimentazione viene scollegata. All'accensione, viene visualizzato il valore impostato sulla schermata.

Tempo di ritardo all'accensione del relè di uscita (predefinito = 0)
Determina la durata di attivazione del relè di uscita. Se è di 0000 secondi, allora funziona a tempo indeterminato. Può essere regolato da 1 0000 a 5959 minuti/secondi. Questo parametro è attivo solo se outF = off.

Parametro del valore massimo impostato (predefinito = 01:00)
Valore massimo impostato per il valore temporale impostato.
Può essere regolato da 000 a 3999 . (Se il valore temporale è monitorato in milliseconds.) SEc
Può essere regolato da 000 a 99.59 Se il valore del tempo è monitorato in ore hoUr o minuti 7 in ).

Direzione del conteggio del temporizzatore (predefinito = 1)

Upcount temporizzatore. 0 per impostare il valore.

Downcount temporizzatore. Impostare il valore a 0.

Parametro di protezione pulsanti (predefinito = 0)

La protezione dei pulsanti non è attiva.
La protezione dei pulsanti è attiva per il valore impostato del temporizzatore.

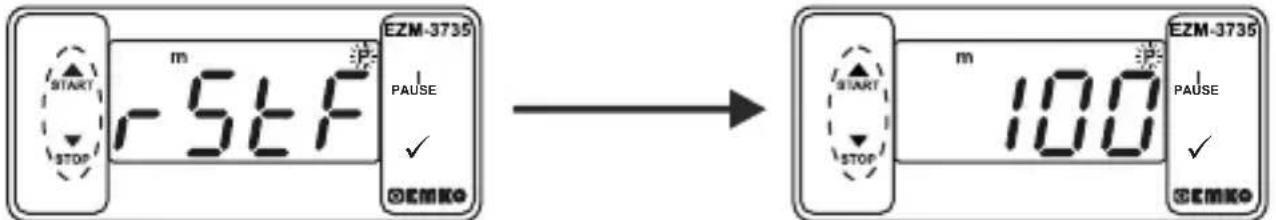

Password di accesso sezione di programmazione (predefinito = 0)
Viene utilizzata per accedere alla sezione di programmazione. Può essere regolato da 0 to 9999. Se si seleziona 0, non viene richiesta la password.
6.3 Operation Graphics Temporizzatore digitale ESM-3735

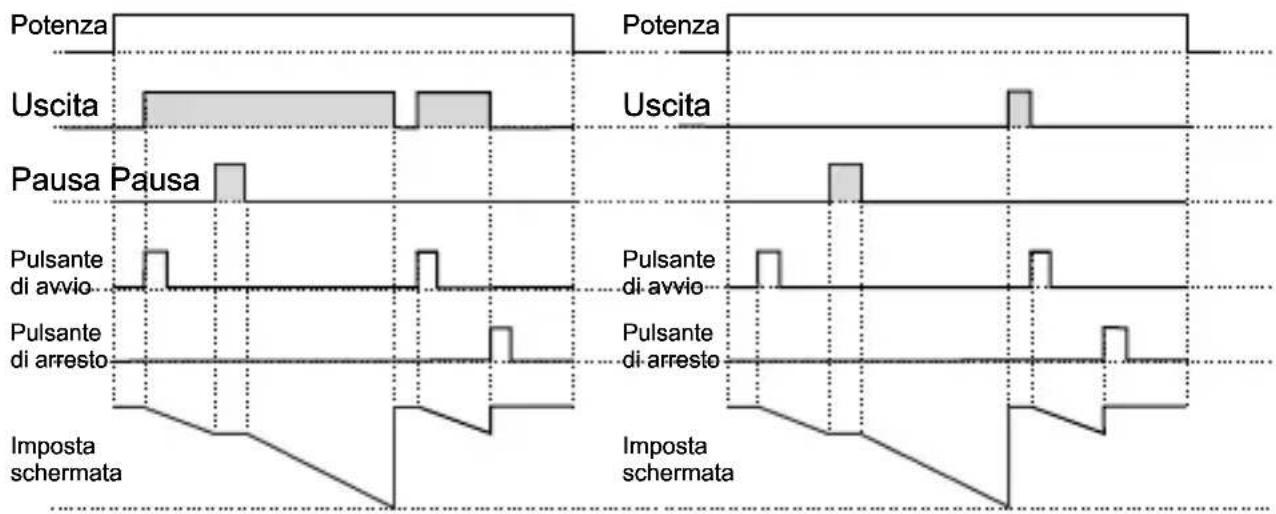

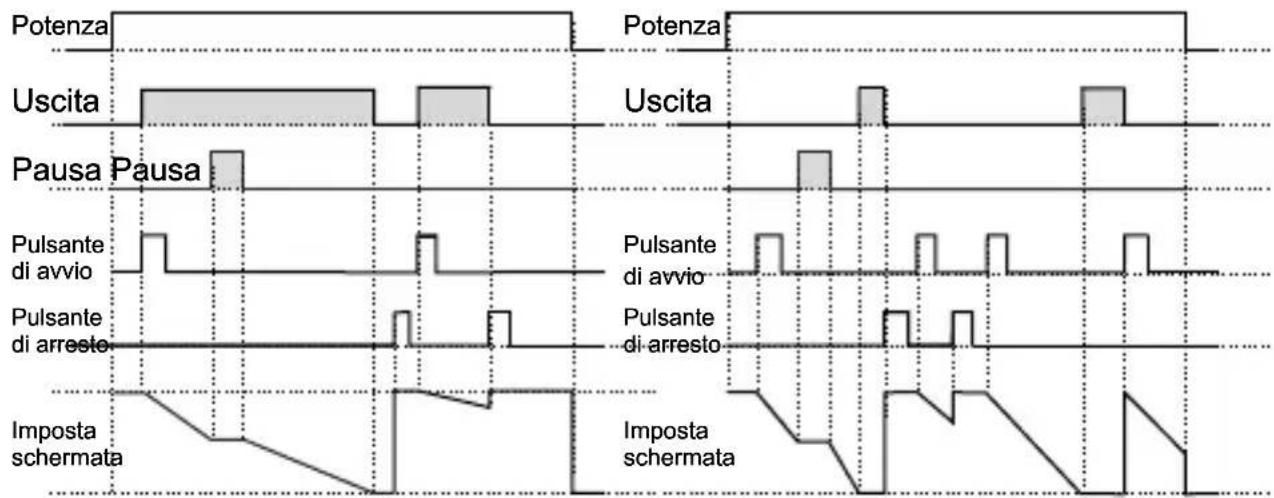

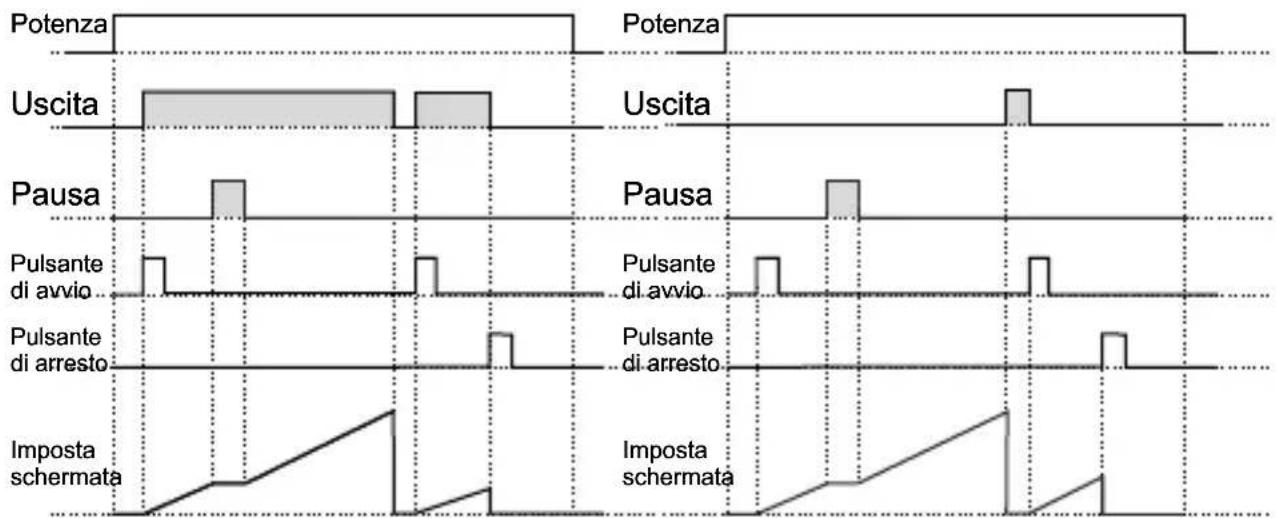

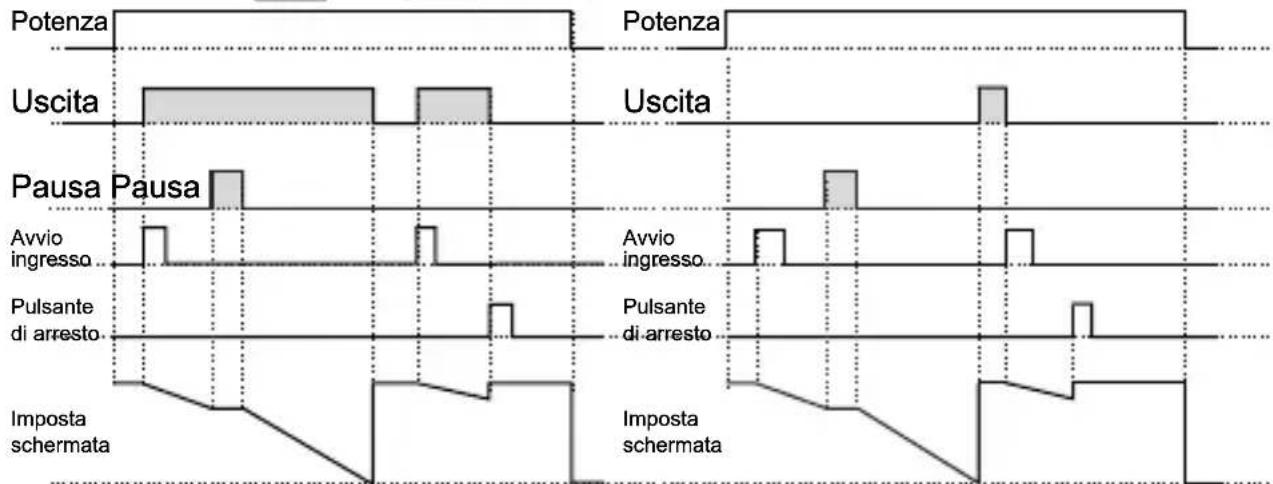

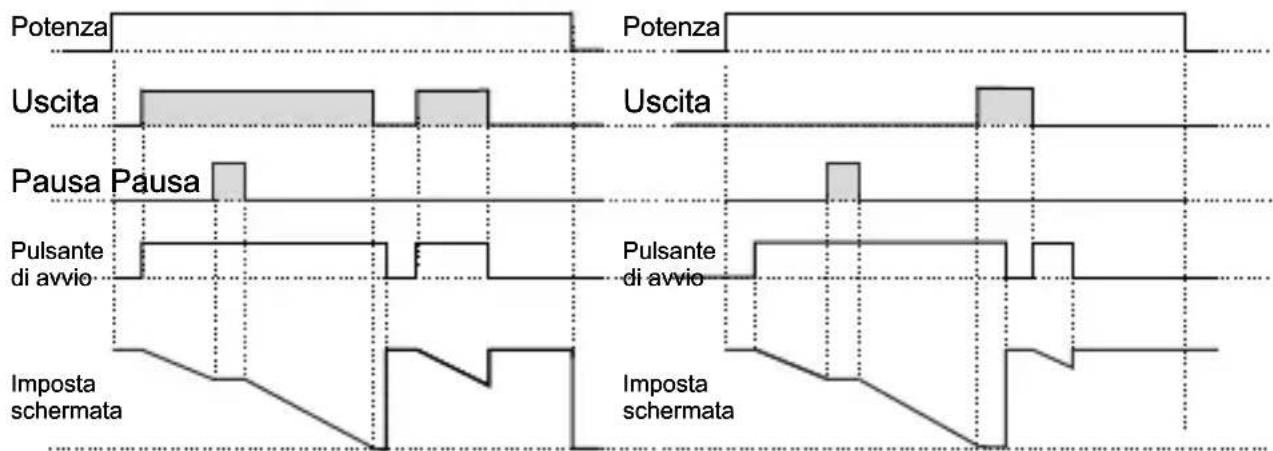

- Diagramma di controllo tramite i pulsanti Start / Stop.
1.1 Se il tipo di Avvio Strt è selezionato come typo.
1.1.1 Se il Downcount = 1 e è -n il diagramma di controllo è mostrato in Figura 1.1
1.1.2 Se il Downcount =1 e è il diagramma di controllo è mostrato in Figura 1.2
Figura 1.2

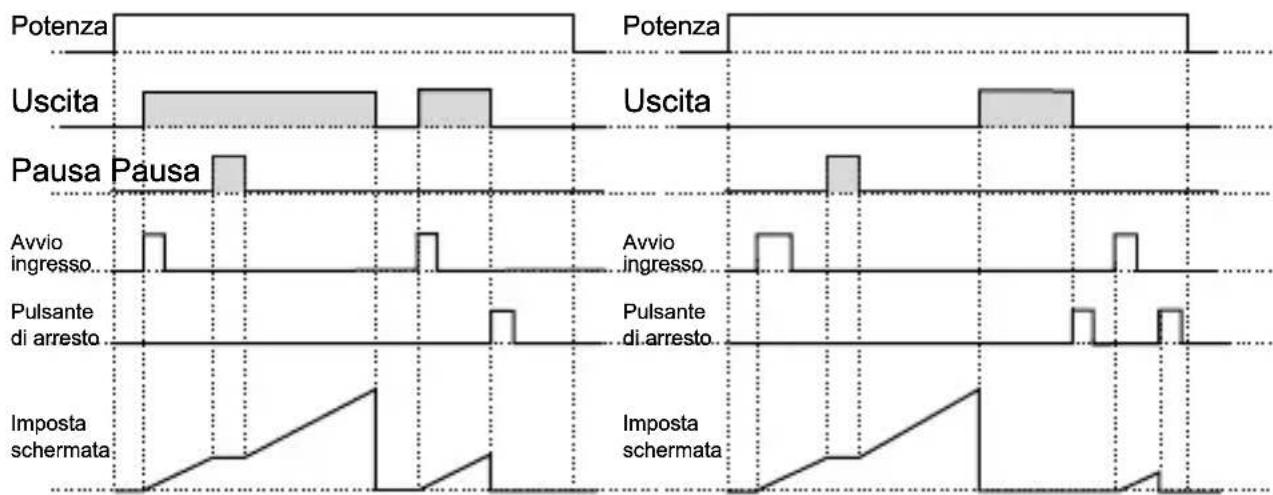

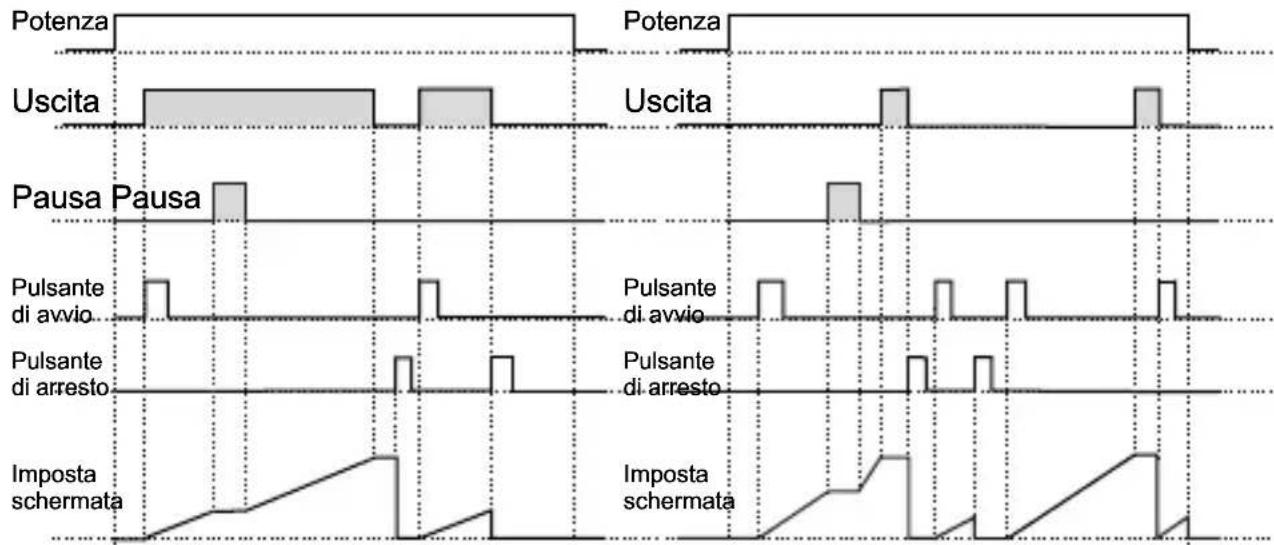

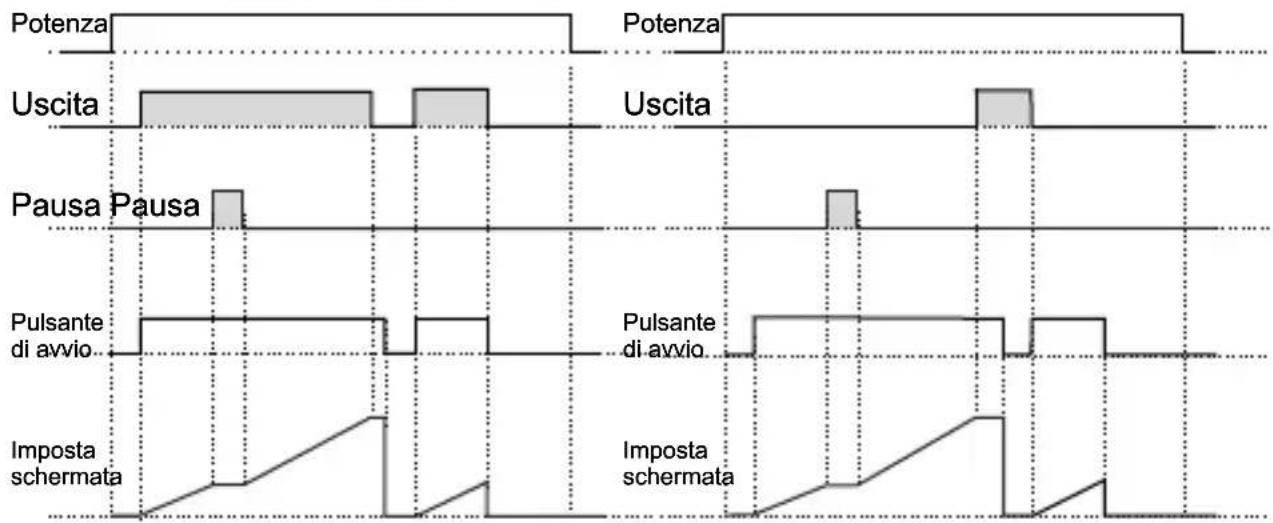

1.2 Se il tipo di Avvio Strt è selezionato come typo.
1.2.1 Se l'Upcount dEct=0 e outF è p-n il diagramma di controllo è mostrato in Figura 1.3
1.2.2 Se l'Upcount dEct=0 e outF è pFF il diagramma di controllo è mostrato in Figura 1.4

other
| State | Pulse Position | Event Description | |----------------|----------------|----------------------------------------| | Potenza | 0 | - | | Potenza | 40 | - | | Uscita | 0 | - | | Uscita | 40 | - | | Pausa | 0 | - | | Pausa | 40 | - | | Pulsante di avvio | 0 | - | | Pulsante di avvio | 40 | - | | Pulsante di arresto | 0 | - | | Pulsante di arresto | 40 | - | | Imposta schermata | 0 | - | | Imposta schermata | 40 | - |Figura 1.3
Figura 1.4
- Diagramma di controllo tramite i pulsanti Start / Stop.
2.1 Se il tipo di Avvio Strt è selezionato come typ.
2.1.1 Se il Downcount dEct = 1 e outF è o-n il diagramma di controllo è mostrato in Figura 2.1
2.2.2 Se il Downcount dEct =1 e outF è off il diagramma di controllo è mostrato in Figura 2.2

other
| State | Pulse Position | | ----------------- | -------------- | | Potenza | High | | Uscita | Medium | | Pausa | Low | | Pulsante di avvio | Medium | | Pulsante di arresto | Low | | Imposta schermata | Decline | | Uscita | High | | Pausa | Low | | Pulsante di avvio | Medium | | Pulsante di arresto | Low | | Imposta schermata | Decline |Figura 2.1 Figura 2.2
1.4 Se il tipo di Avvio Sert è selezionato come tYP.
1.4.1 Se l'Upcount =0 e è -n il diagramma di controllo è mostrato in Figura 2.3
1.4.2 Se l'Upcount dEct =0 e outF è oFF il diagramma di controllo è mostrato in Figura 2.4

other
| State | Pulse Position | Event Description | |----------------|----------------|----------------------------| | Potenza | 0 | No variation | | Potenza | 1 | No variation | | Potenza | 2 | No variation | | Potenza | 3 | No variation | | Potenza | 4 | No variation | | Potenza | 5 | No variation | | Potenza | 6 | No variation | | Potenza | 7 | No variation | | Potenza | 8 | No variation | | Potenza | 9 | No variation | | Potenza | 10 | No variation | | Potenza | 11 | No variation | | Potenza | 12 | No variation | | Uscita | 0 | No variation | | Uscita | 1 | No variation | | Uscita | 2 | No variation | | Uscita | 3 | No variation | | Uscita | 4 | No variation | | Uscita | 5 | No variation | | Uscita | 6 | No variation | | Uscita | 7 | No variation | | Uscita | 8 | No variation | | Uscita | 9 | No variation | | Uscita | 10 | No variation | | Uscita | 11 | No variation | | Uscita | 12 | No variation | | Pausa Pausa | 0 | No variation | | Pausa Pausa | 1 | Yes (Pausa Pausa) | | Pulsante di avvio | 0 | Yes (Pulsante di avvio) | | Pulsante di avvio | 1 | Yes (Pulsante di avvio) | | Pulsante di arresto | 0 | Yes (Pulsante di arresto) | | Pulsante di arresto | 1 | Yes (Pulsante di arresto) | | Imposta schermata | 0 | Yes (Imposta schermata) | | Imposta schermata | 1 | Yes (Imposta schermata) | | Imposta schermata | 2 | Yes (Imposta schermata) | | Imposta schermata | 3 | Yes (Imposta schermata) | | Imposta schermata | 4 | Yes (Imposta schermata) | | Imposta schermata | 5 | Yes (Imposta schermata) | | Imposta schermata | 6 | Yes (Imposta schermata) | | Imposta schermata | 7 | Yes (Imposta schermata) | | Imposta schermata | 8 | Yes (Imposta schermata) | | Imposta schermata | 9 | Yes (Imposta schermata) | | Imposta schermata | 10 | Yes (Imposta schermata) | | Imposta schermata | 11 | Yes (Imposta schermata) | | Imposta schermata | 12 | Yes (Imposta schermata) |Figura 2.3 Figura 2.4
Schema di controllo utilizzando l'ingresso di avvio digitale esterno.
3.1 Se il tipo di Avvio Strt è selezionato come kypa.
3.1.1 Se il Downcount dEct=1 e outf è o-n il diagramma di controllo è mostrato in Figura 3.1
3.1.2 Se il Downcount =1 e outF è off il diagramma di controllo è mostrato in Figura 3.2

other
| State | Pulse Position | | ----------------- | -------------- | | Potenza | 0 | | Uscita | 1 | | Pausa | 2 | | Pulsante di avvio | 3 | | Imposta schermata | 4 |Figure 3.1 Figure 3.2
3.2.1 Se l'Upcount = 0 e è -n il diagramma di controllo è mostrato in Figura 3.3
3.2.2 Se l'Upcount = 0 e è il diagramma di controllo è mostrato in Figura 3.4
- Schema di controllo utilizzando l'ingresso di avvio digitale esterno.
4.1 Se il tipo di Avvio Strt è selezionato come EYP3.
4.1.1 Se il Downcount dEct=1 e outf è p-n il diagramma di controllo è mostrato in Figura 4.1
4.1.2 Se Downcount = 1 e è il diagramma di controllo è mostrato in Figura 4.2

other
| Event Type | Time Segment 1 | Time Segment 2 | Time Segment 3 | |------------------------|----------------|----------------|----------------| | Potenza | High | Low | High | | Uscita | High | Low | High | | Pausa | Medium | Low | Low | | Avvio ingresso | Low | Low | Low | | Pulsante di arresto | Low | Low | Low | | Imposta schermata | Low | Low | Low | | Imposta schermata | Low | Low | Low | | Uscita | High | Low | High | | Avvio ingresso | Low | Low | Low | | Pulsante di arresto | Low | Low | Low | | Imposta schermata | Low | Low | Low |Figura 4.1 Figura 4.2
4.2.1 Se l'Upcount = 0 e è -n il diagramma di controllo è mostrato in Figura 4.3
4.2.2 Se l'Upcount =0 e è il diagramma di controllo è mostrato in Figura 4.4

other
| State | Event Description | |----------------|--------------------------------------| | Potenza | A rectangular pulse with 'Potenza' label | | Uscita | A rectangular pulse with 'Uscita' label | | Pausa | A rectangular pulse with 'Pausa' label | | Avvio ingresso | Low-amplitude pulse with 'Avvio ingresso' | | Pulsante di arresto | Low-amplitude pulse with 'Pulsante di arresto' | | Imposta schermata | A stepped waveform with 'Imposta schermata' label |Figura 4.3 Figura 4.4
6.5 Accesso alla modalità di programmazione, modifica e salvataggio dei parametri
Schermata operativa principale
Nota1: Se la password di accesso alla modalità di programmazione è 0, viene utilizzata la schermata dell'unità di temperatura -S&F invece della schermata di programmazione Prò
Modalità di programmazione Schermata iniziale
Premere il pulsante Invio per accedere alla schermata di immissione della password.
Schermata di immissione della password
Entrare nella modalità di programmazione accedendo alla password con i pulsanti di incremento e decremento.
Schermata di immissione della password
Premere il pulsante OK per l'immissione della password.
Nota2: Se la password di accesso alla modalità di programmazione è 0, solo tre parametri risultano accessibili, e i valori dei parametri possono essere modificati.
Schermata di programmazione
Tempo di avvio dell'ingresso del filtro
Modifica il valore con i pulsanti di incremento e decremento.
Premere il pulsante OK per salvare il parametro.
Tempo di avvio dell'ingresso del filtro
Premere il pulsante incrementale per accedere al parametro successivo, premere il pulsante decremento per accedere al parametro precedente

Se non viene eseguita alcuna operazione in modalità di programmazione per 20 secondi, il dispositivo passa automaticamente alla schermata operativa principale.
7. Specifiche
| Tipo di dispositivo : Temporizzatore digitale | |
| Alloggiamento & Montaggio pannello | : 76mm x 34,5mm x 71mm alloggiamento in plastica per Montaggio. Il taglio del pannello è 71x29mm. |
| Classe di protezione | : Ip65 anteriore, Ip20 posteriore. |
| Peso : circa 0,20 Kg | |
| Valutazioni ambientali | : Standard, per interni a un'altitudine inferiore ai 2000 metri senza condensazione di umidità. |
| Temperatura di conservazione / funzionamento | : da -40 °C a +80 C / -30 C a +80 C |
| Conservazione / Umidità di funzionamento | : 90 % max. (Nessuna condensazione) |
| Installazione : installazione fissa | |
| Categoria di sovratensione | : II. |
| Grado di inquinamento | : II, ufficio o posto di lavoro, nessun inquinamento conduttivo |
| Condizioni operative : continua | |
| Tensione di alimentazione e potenza | : 230V~(%15) 50/60Hz - 1.5VA |
| : 115V~(%15) 50/60Hz - 1.5VA | |
| : 24V~(%15) 50/60Hz - 1.5VA | |
| Precisione del tempo | : entro ±%1 di errore |
| Ingressi digitali di avvio e pausa | : Contatto meccanico |
| Modulo di controllo | : ON / OFF |
| Uscite a relè | : 16(8) A@250 V ~ a carico resistivo (uscita a relè) (Durata elettrica: 100.000 commutazioni a pieno carico) |
| Display | : Display a LED da 14 mm Rosso a 4 cifre |
| LED | : LED: S (verde), P (verde), h (rosso), m (rosso), s (rosso), s (rosso), uscita (rosso) |
| Buzzer interno | : ≥83dB |
| Approvazioni | : C€,UK EAC |
![]() | |
| A | Tensione di alimentazione |
| 3 | 24V~ (±%15) 50/60Hz - 1.5VA |
| 4 | 115V~ (±%15) 50/60Hz - 1.5VA |
| 5 | 230V~ (±%15) 50/60Hz - 1.5VA |
| 8 | 10 - 30 V === |
| E | Uscita |
| 1 | Uscita a relè (16(8) A@250 V ~,a carico resistivo, 1 NO+NC ) |
| FG | Ingresso |
| 07 | Ingresso digitale |
| HI | Ingresso |
| 07 | Ingresso digitale |
| A | Tensione di alimentazione |
| 3 | 24V~ (±%15) 50/60Hz - 1.5VA |
| 4 | 115V~ (±%15) 50/60Hz - 1.5VA |
| 5 | 230V~ (±%15) 50/60Hz - 1.5VA |
| 8 | 10 - 30 V === |
| E | Uscita |
| 1 | Uscita a relè (16(8) A@250 V ~,a carico resistivo, 1 NO+NC ) |
| FG | Ingresso |
| 07 | Ingresso digitale |
| HI | Ingresso |
| 07 | Ingresso digitale |
Tutte le informazioni sull'ordine del temporizzatore digitale EZM-3735 sono indicate nella tabella riportata sopra. L'utente può creare la configurazione adeguata del dispositivo in base alle informazioni e codici nella tabella e convertirla nei codici d'ordine. In primo luogo, deve essere determinata la tensione di alimentazione, poi le altre specifiche. Si prega di compilare gli spazi vuoti del codice d'ordine in base alle proprie esigenze.
Si prega di contattarci nel caso le vostre esigenze siano fuori dagli standard.
$$ \sim \Rightarrow \text { Vac }, $$
$$ = \quad \Rightarrow \quad \text { Vdc } $$
$$ \widetilde {\sim} \Rightarrow \text { Vdco Vac possono essere applicati } $$


Il tuo partner tecnologico
Grazie mille per aver scelto di utilizzare i prodotti Emko Elektronik, visitate la nostra pagina web per scaricare il manuale utente dettagliato.
www.emkoelektronik.com.tr
