| Produkttyp | Digitale Zeitschaltuhr – Schaltuhr |
| Gehäuseabmessungen | 76 x 34,5 x 71 mm |
| Ausschnitt für Schalttafel | 71 x 29 mm |
| Gewicht | 0,20 kg |
| Spannungsversorgung | 24 V~, 115 V~, 230 V~ (50/60 Hz) oder 10-30 V===, 1,5 VA |
| Zeitgenauigkeit | ±1 % |
| Anzeige | 4-stellige rote LED (Höhe 14 mm) |
| Relaisausgang | 16(8) A @ 250 V~, 1 Schließer+Öffner (NO+NC) |
| Digitaleingänge | Start und Pause (mechanischer Kontakt) |
| Interner Summer | ≥83 dB, einstellbar von 0 bis 16 Töne |
| Schutzart | IP65 (Frontseite), IP20 (Rückseite) |
| Betriebstemperatur | -30 °C bis +80 °C |
| Maximale relative Luftfeuchtigkeit | 90 % nicht kondensierend |
| Maximale Höhe | 2000 m |
| Montage | Einbau in Schalttafel (max. 15 mm Dicke) |
| Zeitgebermodi | Vorwärts- oder Rückwärtszählung, programmierbarer Sollwert |
| Zusätzliche Funktionen | Pause, externer Start/Stopp, Passwortschutz, Eingangsfilter |
| Empfohlene Reinigung | Mit Ethylalkohol oder Wasser getränktes Tuch |
| Garantie | 2 Jahre |
| Zulassungen | CE, UKCA |
Häufig gestellte Fragen - EZM-3735 Emko
Benutzerfragen zu EZM-3735 Emko
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Digitaler Zeitschalter kostenlos im PDF-Format! Finden Sie Ihr Handbuch EZM-3735 - Emko und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EZM-3735 von der Marke Emko.

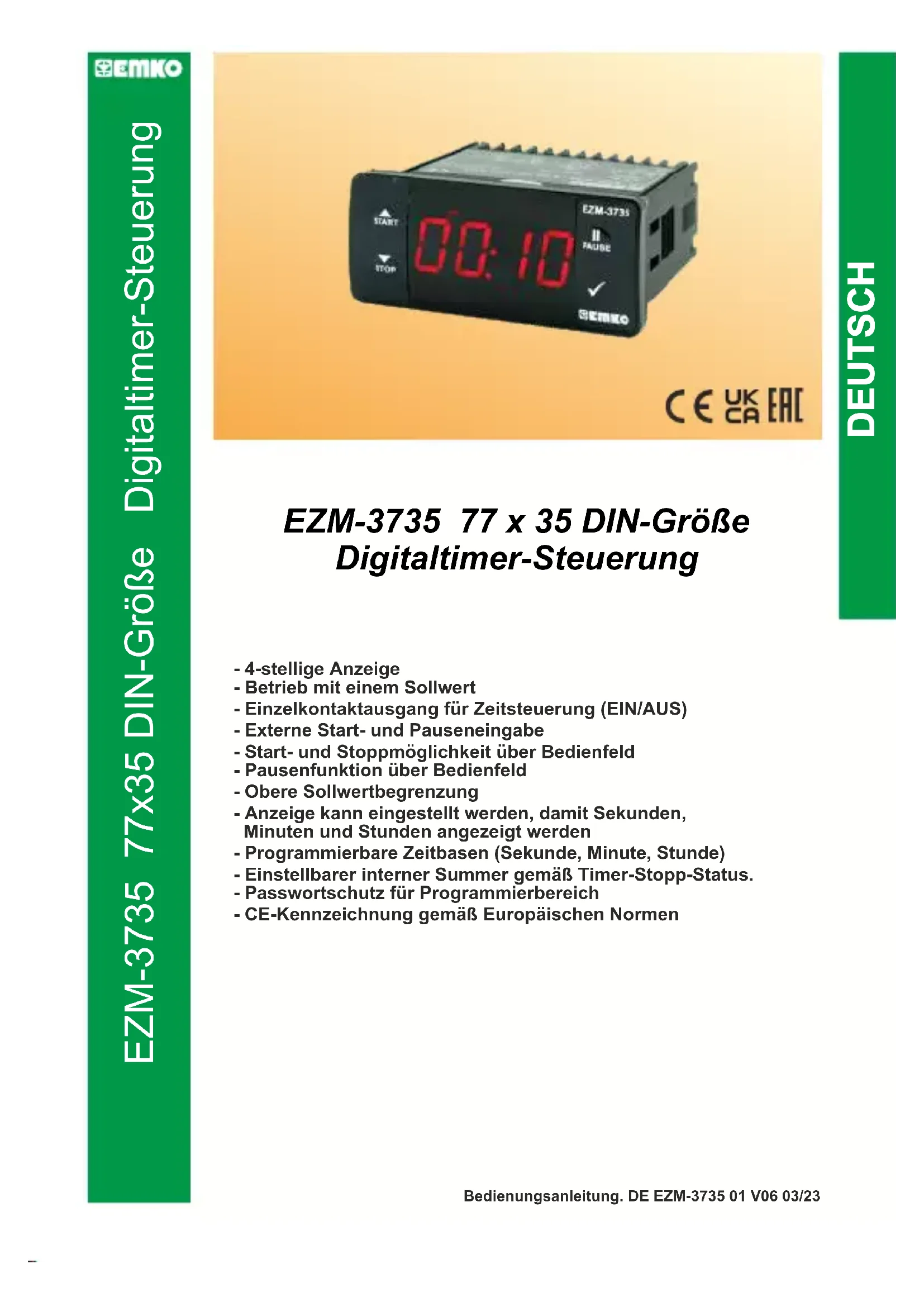

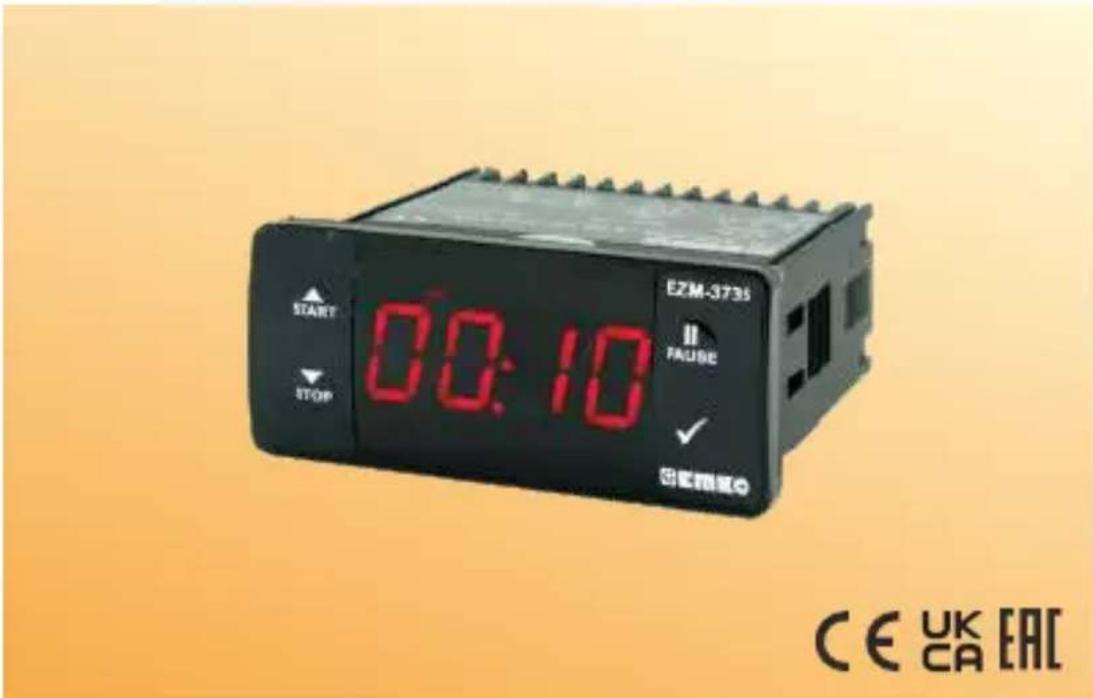

BEDIENUNGSANLEITUNG EZM-3735 Emko
- 4-stellige Anzeige
- Betrieb mit einem Sollwert
- Einzelkontaktausgang für Zeitsteuerung (EIN/AUS)
- Externe Start- und Pauseneingabe
- Start- und Stoppmöglichkeit über Bedienfeld
- Pausenfunktion über Bedienfeld
- Obere Sollwertbegrenzung
- Anzeige kann eingestellt werden, damit Sekunden, Minuten und Stunden angezeigt werden
- Programmierbare Zeitbasen (Sekunde, Minute, Stunde)
- Einstellbarer interner Summer gemäß Timer-Stopp-Status.
- Passwortschutz für Programmierbereich
- CE-Kennzeichnung gemäß Europäischen Normen
1. Einleitung
Der EZM-3735 Programmierbare Timer kann für Verpackungsmaschinen, Produktions- und Qualitätskontrollrollen verwendet werden und ist leicht an alle mechanischen Konstruktions- und Automatisierungssysteme anzupassen.
Anwendungsbereiche
Verpackungsmaschinen,
Qualitätskontrollrollen,
Abfüllanlagen,
Werkbänke,
Gebäudeautomation,
Produktionsbänder.
1.1 Umgebungsbedingte Leistungsfähigkeit

Betriebstemperatur
:-30°C bis +80°C

Max. Luftfeuchtigkeit bei Betrieb : 90% Rh (nicht kondensierend)

Höhe : Bis zu 2000 m.

Verbotene Bedingungen:
Korrosive Atmosphäre
Explosionsfähige Atmosphäre
Heimbereich (Das Gerät ist nur für industrielle Anwendungen)

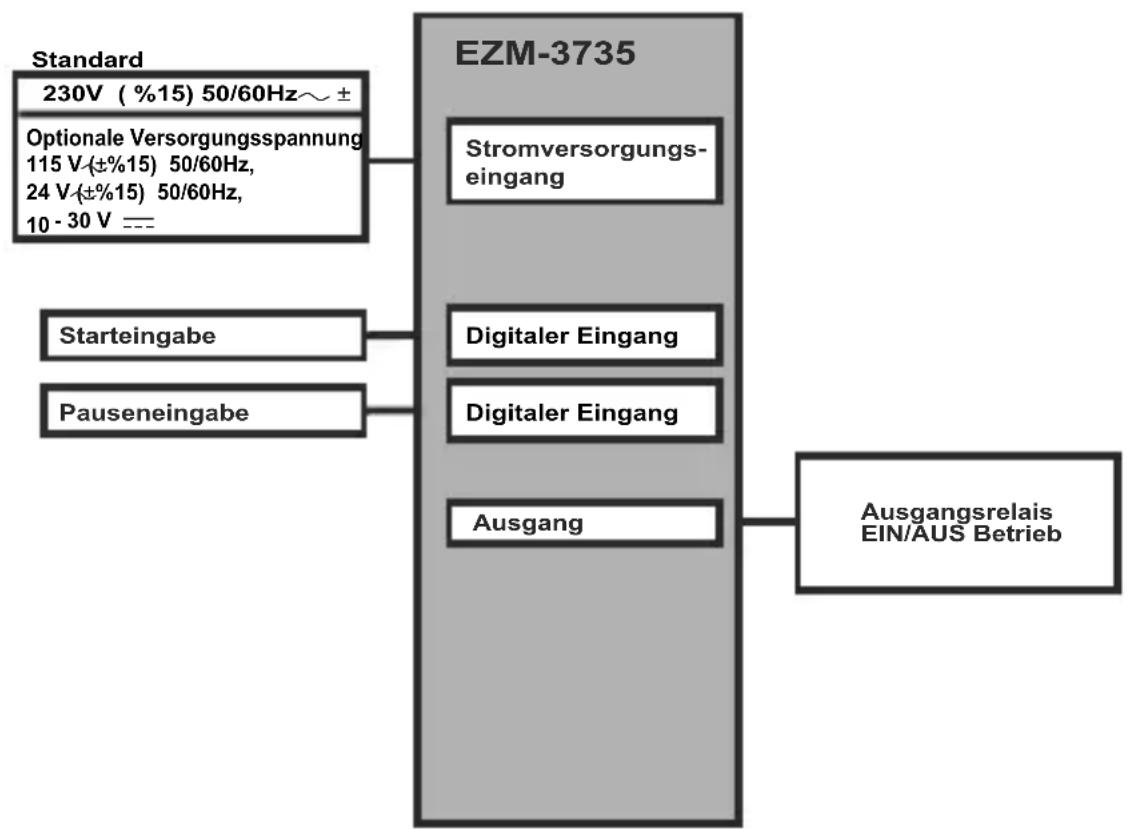

1.2 Allgemeine Spezifikationen
1.3 Installation
Eine Sichtprüfung dieses Produkts auf mögliche Transportschäden wird vor der Installation empfohlen. Es liegt in Ihrer Verantwortung dafür zu sorgen, dass qualifizierte Maschinenbau- und Elektrotechniker dieses Produkt installieren.
Bei Gefahr eines schweren Unfalls durch Ausfall oder Defekt dieser Einheit, schalten Sie das System aus und trennen Sie die elektrische Verbindung des Geräts vom System.
Die Einheit wird normalerweise ohne Stromschalter oder Sicherung geliefert. Verwenden Sie Netzschalter und Sicherung nach Bedarf.
Stellen Sie sicher, dass Sie die Nennversorgungsspannung verwenden, um die Einheit vor Schäden zu schützen und einen Ausfall zu verhindern.
Lassen Sie den Strom abgeschaltet, bis die gesamte Verkabelung abgeschlossen ist, damit Stromschläge und Probleme mit dem Gerät verhindert werden können.
Versuchen Sie niemals die Einheit zu zerlegen, zu verändern oder zu reparieren.
Die Manipulierung des Geräts kann zu Fehlfunktion, Stromschlag oder Brand führen.
Verwenden Sie die Einheit nicht in brennbaren oder explosionsgefährdeten gashaltigen Atmosphären.
Beim Einsetzen des Geräts in die Öffnung der Metallplatte während der mechanischen Installation, können Metallgrate Verletzungen an den Händen verursachen. Seien Sie vorsichtig.
Die Montage des Produkts in einem System muss mit dessen Befestigungsklammern erfolgen. Führen Sie die Montage des Geräts nicht mit ungeeigneten Befestigungsklammern durch. Achten Sie darauf, dass das Gerät während der Montage nicht herunterfällt.
Es liegt in Ihrer Verantwortung, wenn das Gerät auf eine nicht in dieser Bedienungsanleitung vorgeschriebenen Art und Weise benutzt wird.
1.4 Garantie
EMKO Elektronik garantiert, dass das gelieferte Gerät keinerlei Material- oder Verarbeitungsmängel aufweist. Diese Garantie beschränkt sich auf einen Zeitraum von zwei Jahren. Die Garantiezeitbeginnt mit dem Lieferdatum. Diese Garantie ist gültig, wenn die im Garantieschein und in der Bedienungsanleitung festgelegten Pflichten und Verantwortlichkeiten vollständig durch den Kunden erfüllt werden.
1.5 Wartung
Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt werden. Trennen Sie das Gerät von der Stromversorgung, bevor Sie Innenteile manipulieren. Reinigen Sie das Gehäuse nicht mit Kohlenwasserstoff-Lösemitteln (Benzin, Trichloräthylen usw.). Die Verwendung dieser Lösemittelkann die mechanische Zuverlässigkeit des Geräts beeinträchtigen. Verwenden Sie ein mit Ethylalkohol oder Wasser angefeuchtetes Tuch, um das externe Kunststoffgehäuse zu reinigen.
1.6 Herstellerfirma
Herstellerinformationen
Emko Elektronik Sanayi ve Ticaret A.Ş.
Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.) Ali Osman Sönmez Bulvarı, 2. Sokak, No:3 16215 BURSA - TÜRKİYE
Telefon : +90 224 261 1900
Fax : +90 224 261 1912
Informationen zum Reparatur- und Wartungsservice:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.) Ali Osman Sönmez Bulvarı, 2. Sokak, No:3 16215 BURSA - TÜRKİYE
Telefon : +90 224 261 1900
Fax : +90 224 261 1912

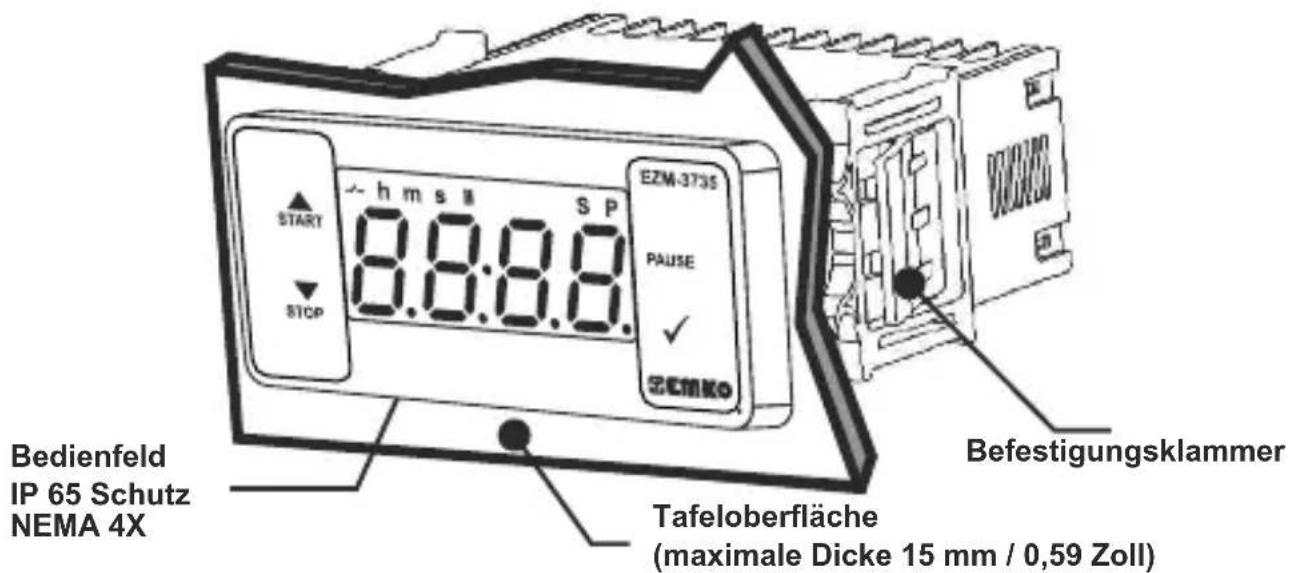

2. Allgemeine Beschreibung

1-Bevor Sie das Gerät in Ihre Tafel einbauen, stellen 3-Stecken Sie die Befestigungsklammern in die Sie sicher, dass der Ausschnitt die richtige Größe hat Befestigungsbuchsen an der linken und rechten 2-Setzen Sie das Gerät durch den Ausschnitt ein. Seite des Geräts und fixieren Sie das Gerät Wenn die Befestigungsklammern an der Einheit sind vollständig an der Tafel, bis es einrastet. ziehen Sie sie heraus, bevor Sie die Einheit in die Tafel einführen.

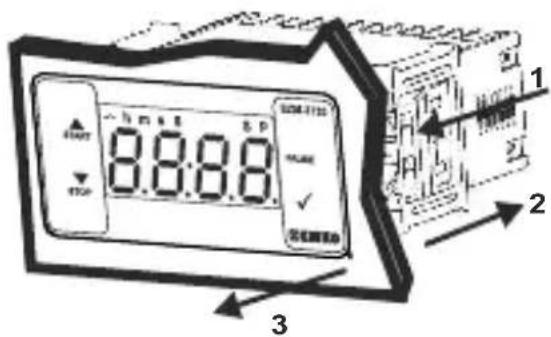

2.4 Ausbauen aus der Tafel
2-Ziehen Sie die Einheit durch die Vorderseite des Panels heraus.

Bevor Sie die Einheit aus der Tafel entnehmen, schalten Sie die Einheit und das verbundene System aus.

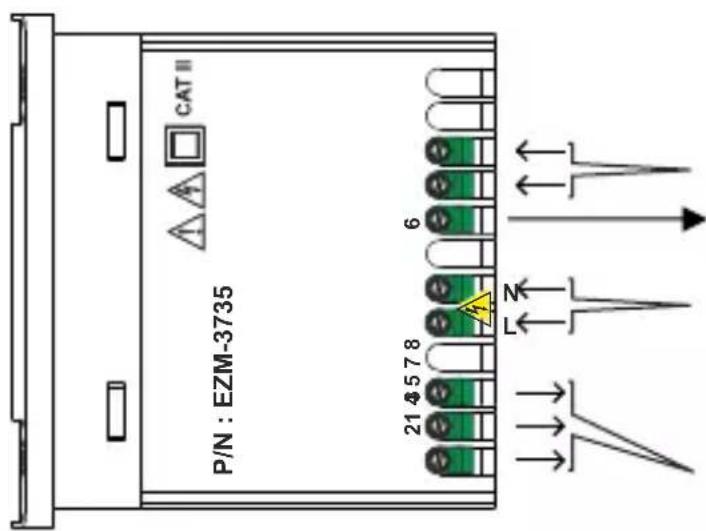

4. Elektrisches Anschlussschema
Pause
Versorgungsspannungseingang
230 V~(± %15) 50/60 Hz
115 V ∼ (± % 15) 50/60 Hz
24 V ∼ (± %15) 50/60 Hz
10..30 V—
Muss der Reihenfolge nach
bestimmt werden.
Relais-Ausgang
Hinweis-1 : Für 230V\~, 115V\~ oder 24V\~ netzteil; eingang 4 ist "L", eingang 5 ist "N", für 10...30V= netzteil; eingang 4 ist "-", eingang 5 ist "+".

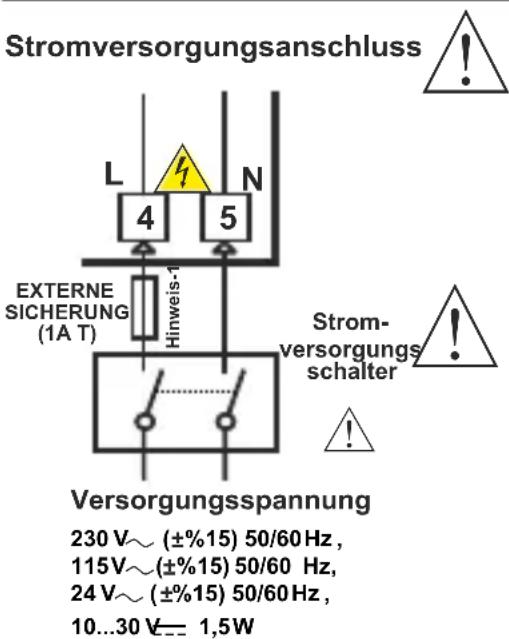

4.1 Versorgungsspannungseingangsanschluss des Geräts
Stellen Sie sicher, dass die Versorgungsspannung der auf dem Gerät angezeigten entspricht. Schalten Sie die Stromversorgung erst ein, nachdem alle elektrischen Anschlüsse vorgenommen wurden.
Der Versorgungsspannungsbereich muss der Reihenfolge nach bestimmt werden. Während der Installation des Geräts muss die Versorgungsspannung kontrolliert werden; es muss die geeignete Versorgungsspannung am Gerät angelegt werden.
Es gibt keinen Stromversorgungsschalter am Gerät. Ein Stromversorgungsschalter muss dem
Versorgungsspannungseingang hinzugefügt werden. Der Stromschalter muss zweipolig sein, um Phase und Neutralleiter zu trennen. Der Ein/Aus-Zustand des Stromversorgungsschalters ist bei elektrischen Verbindungen sehr wichtig.
Externe Sicherung, die bei ∼Stromversorgungseingang auf Phasenverbindung sein muss.
Externe Sicherung, die bei — Stromversorgungseingang auf (+) Verbindung sein muss.
Hinweis-1: Externe Sicherung wird empfohlen.
Hinweis-2 : Für 230V\~, 115V\~ oder 24V\~ netzteil; eingang 4 ist "L", eingang 5 ist "N", für 10...30V=netzteil; eingang 4 ist "-", eingang 5 ist "+".

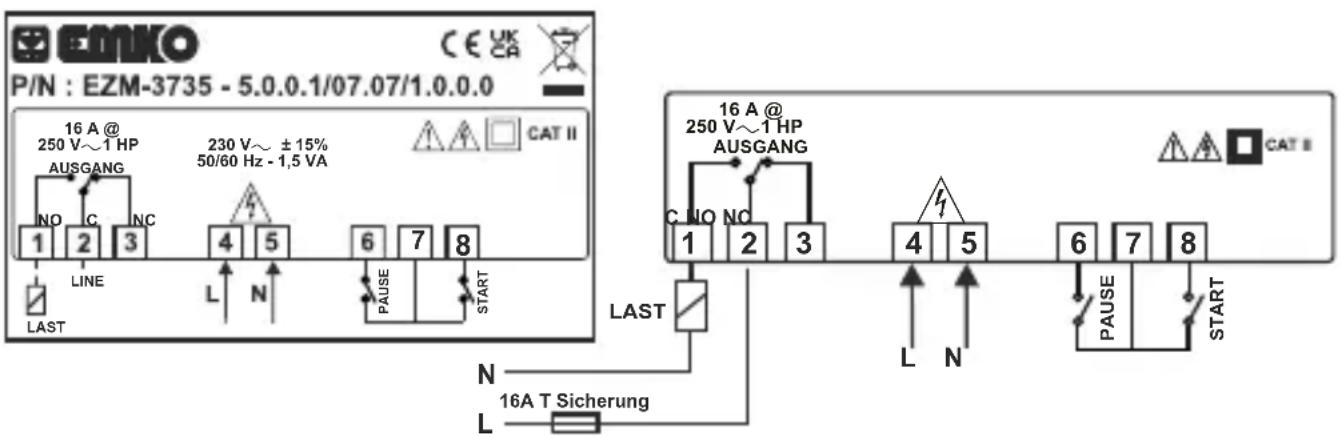

4.2 Gerätelabel und Verbindungsschema
230 V\~ VERBINDUNGSSCHEMA


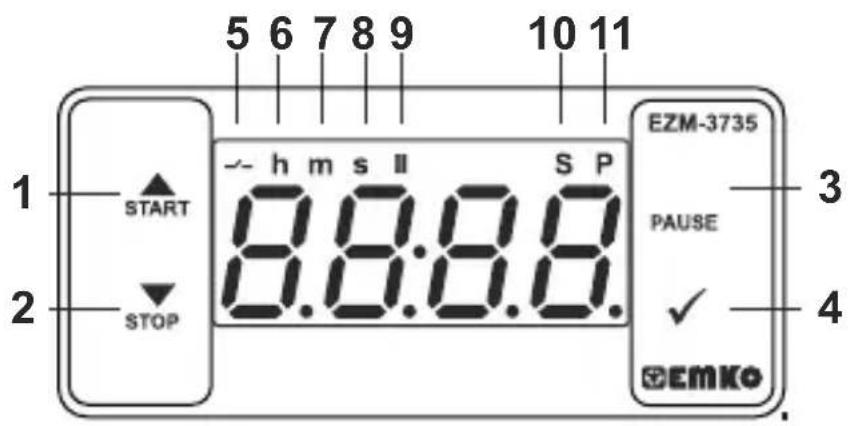

1. Aufwärtstaste und Starttaste
** Wird verwendet, um den Wert im Einstellbildschirm und im Programmiermodus zu erhöhen.
** Wird zum Starten des Timers im Hauptbildschirm verwendet.
2. Abwärtstaste, Stummschalten des Summers und Stopptaste:
** Wird verwendet, um den Wert im Einstellbildschirm und im Programmiermodus zu verringern.
** Wird verwendet, um den Summer stummzuschalten.
** Wird zum Starten des Timers im Hauptbildschirm verwendet.
3.Pause-Taste:
** Während der digitale Timer läuft, wird bei Betätigung der Pause-Taste oder Aktivierung der externen Pauseneingabe der Timer angehalten. Bei erneuter Betätigung der Pause-Taste oder Deaktivierung der externen Pauseneingabe beginnt der Timer wieder zu laufen.
4.Enter-Taste:
** Im Hauptbetriebsbildschirm; bei Betätigung dieser Taste wird der Sollwert angezeigt. Der Wert kann mit den Aufwärts- und Abwärtstasten geändert werden. Bei erneuter Betätigung der Einstelltaste wird der Wert gespeichert und man gelangt zurück zum Hauptbetriebsbildschirm.
** Für den Zugriff auf den Programmierbildschirm; im Hauptbetriebsbildschirm, drücken Sie diese Taste für 5 Sekunden.
**Wird verwendet, um den Wert im Einstellbildschirm und im Programmierbildschirm zu speichern.
LED-DEFINITIONEN
5. Ausgangs-LED:
** Diese LED zeigt an, dass der Ausgang aktiv ist.
6. Stunden-LED:
** Zeigt an, dass das Gerät im Stundenmodus ist.
7. Minuten-LED:
** Zeigt an, dass das Gerät im Minutenmodus ist.
8. Sekunden-LED:
** Zeigt an, dass das Gerät im Sekundenmodus ist.
9. Pause-LED:
** Diese LED zeigt an, dass die Pause aktiv ist.
10. Einstell-LED:
** Zeigt an, dass das Gerät im Sollwert-Änderungsmodus ist.
11. Programm-LED:
** Blinkt im Programmiermodus.

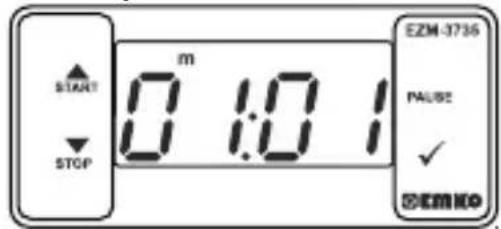

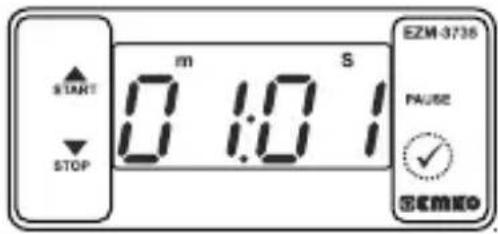

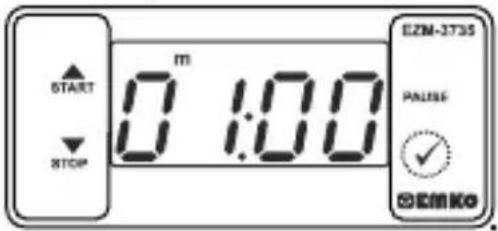

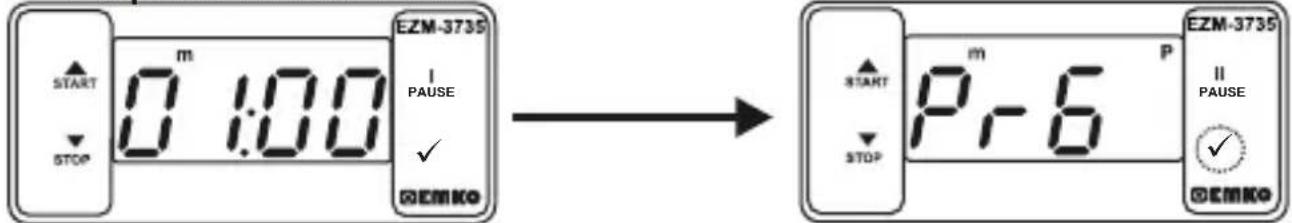

6. Ändern und Speichern des Timing-Sollwerts
Hauptbetriebsbildschirm
Hauptbetriebsbildschirm
Timer-Sollwertparameter (Standard = 01:00)
Timer-Sollwert kann zwischen dem minimalen Timer-Sollwert 00:01 und dem UPL maximalen Grenzwert programmiert werden.
6.1 Programmiermodus-Parameterliste

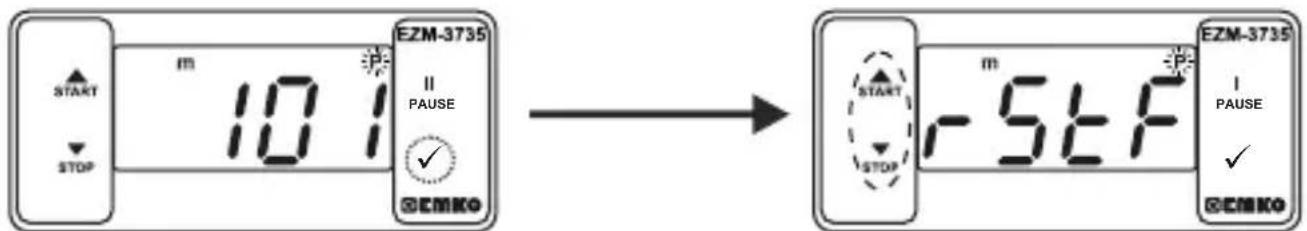

Filterzeit der Digitaleingänge (Standard = 100)
Zum Schutz gegen elektrische Kontaktentprellung oder Signal, dass es unter der bestimmten Impuls-Zeit liegt.
Kann von 2 bis 250 ms angepasst werden.

Zeiteinheit und Skalenauswahlparameter (Standard = 1)

Stunde/Minute
Kann von 000 bis 9959 eingestellt werden.

Minute/Sekunde
Kann von 000 bis 9959 eingestellt werden.

Sekunde/10 Millisekunden
Kann von 000 bis 9999 eingestellt werden.

Starttyp-Auswahlparameter (Standard = EYPC)

Start-/Stopp-Tasten können verwendet werden, um den Timer zu starten oder zu stoppen.

Start-/Stopp-Tasten können verwendet werden, um den Timer zu starten oder zu stoppen.

Externe Starteingabe kann verwendet werden, um den Timer zu starten oder zu stoppen.

Externe Starteingabe kann nur verwendet werden, um den Timer zu starten. Zum Stoppen des Timers muss die Stopp-Taste verwendet werden.
Detaillierte Angaben finden Sie in den Grafiken.

Ausgabefunktionen (Standard = OFF)

Wenn EIN ausgewählt wird, läuft der Timer beim Start und der Relaiskontakt ist geschlossen. Nach Ablauf der Zeit öffnet sich der Relaiskontakt.

Wenn AUS ausgewählt wird, läuft der Timer beim Start. Nach Ablauf der Zeit schließt sich der Relaiskontakt.

Summerfunktion-Auswahlparameter (Standard = 0)
Wenn dieser Parameter 0 ist, ist der Summer inaktiv. 16 verschiedene Summertöne einstellbar. Kann von 0 bis 16 eingestellt werden.

Summer ist während dieser Zeit aktiv (Standard = - - - )
Summer bleibt während dieser Zeit aktiv. Kann von 1 bis 99 eingestellt werden- Wenn dieser Parameter 1 ist, wird beim Betätigen der Abwärtstaste - - - angezeigt. In diesem Zustand ist der Summer aktiv, bis die Summer-Stopptaste gedrückt wird.

Datensatz (Standard = 1)

Timerzählwert wird bei Unterbrechung der Stromversorgunggespeichert und beim Einschalten wiederhergestellt.

Timerzählwert wird bei Unterbrechung der Stromversorgung nicht gespeichert. Beim Einschalten wird der Sollwert auf dem Bildschirm angezeigt.

Ausgangsrelais mit Einschaltverzögerungszeit (Standard = 0) Hiermit wird bestimmt, wie lange das Ausgangsrelais aktiv sein wird. Wenn es 0000 Sekunden sind, dann arbeitet es auf unbestimmte Zeit. Kann von 30.00 bis 5959 Minute/Sekunde eingestellt werden. Dieser Parameter ist nur aktiv, wenn outF = off.

Maximaler Sollwertparameter (Standard = 01:00)
Maximaler Sollwert für Sollzeitwert.
Kann von 0001 bis 9999 eingestellt werden. (Wenn der Zeitwert in Millisekunden überwacht wird. Béc)
Kann von 0081 bis 9955 eingestellt werden. (Wenn der Zeitwert in Stunden hour oder Minuten überwacht wird. 7,0)

Timer-Zählrichtung (Standard = 1)

Timer Aufwärtszählen. 0 bis Sollwert.

Timer Abwärtszählen. Sollwert bis 0.

Tastenschutzparameter (Standard 0 = )

Tastenschutz ist nicht aktiv.

Tastenschutz ist für Timer-Sollwert aktiv.

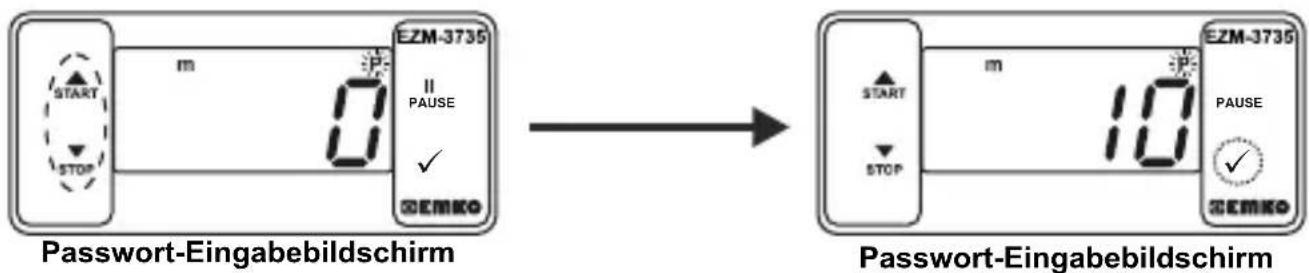

Zugangspasswort für den Programmierbereich (Standard = 0)
Es wird für den Zugriff auf den Programmierbereich verwendet. Es kann von 0 bis 9999 eingestellt werden. Wenn 0 ausgewählt ist, wird nicht nach einem Passwort gefragt.
6.3 Betriebsgrafiken des ESM-3735 Digitaltimers

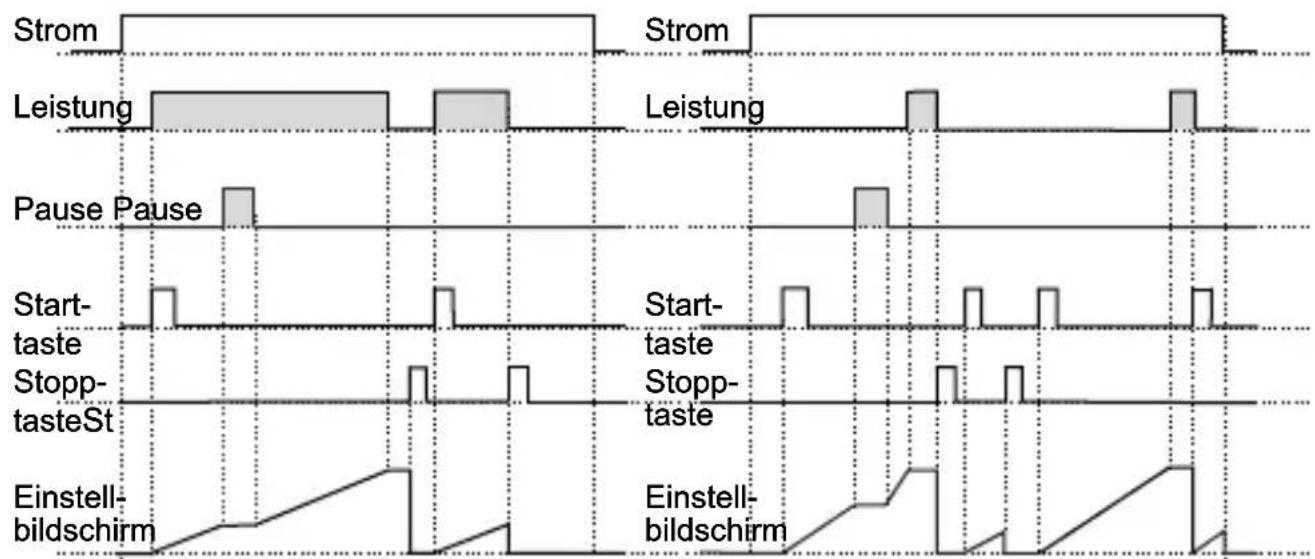

1. Regelschema mit Start-/Stopptasten.

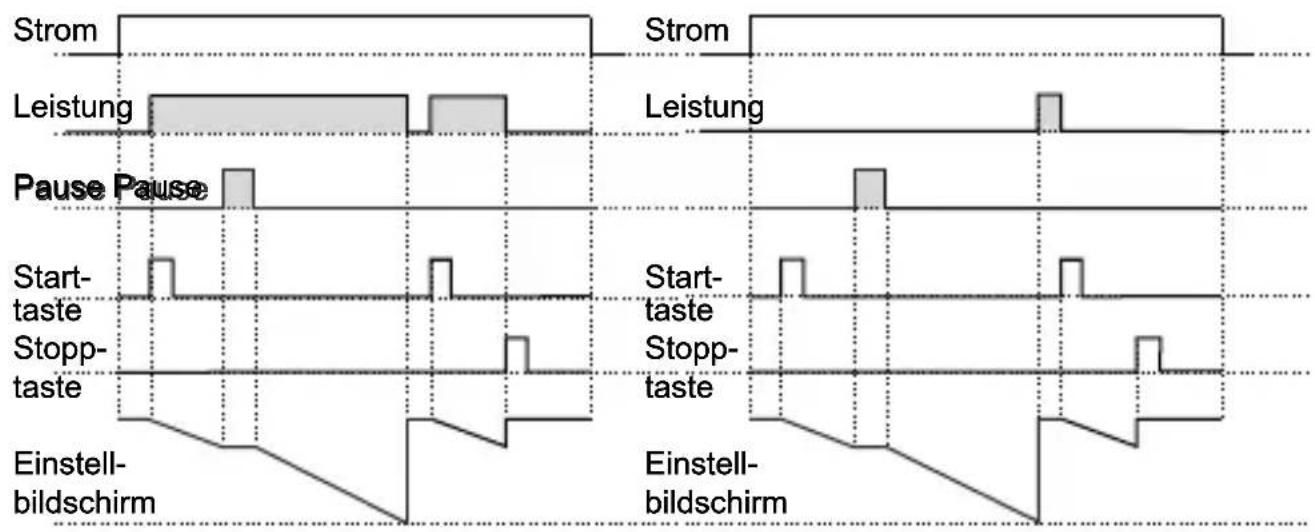

1.1 Wenn Starttyp 5ert als EYPO ausgewählt ist.
1.1.1 Wenn Abwärtszählen dEct = 1 und outFp-n ist, wird das Regelschema in Abbildung 1.1 gezeigt.
1.1.2 Wenn Abwärtszählen = 1 und ist, wird das Regelschema in Abbildung 1.2 gezeigt.

Abbildung 1.1
Abbildung 1.2

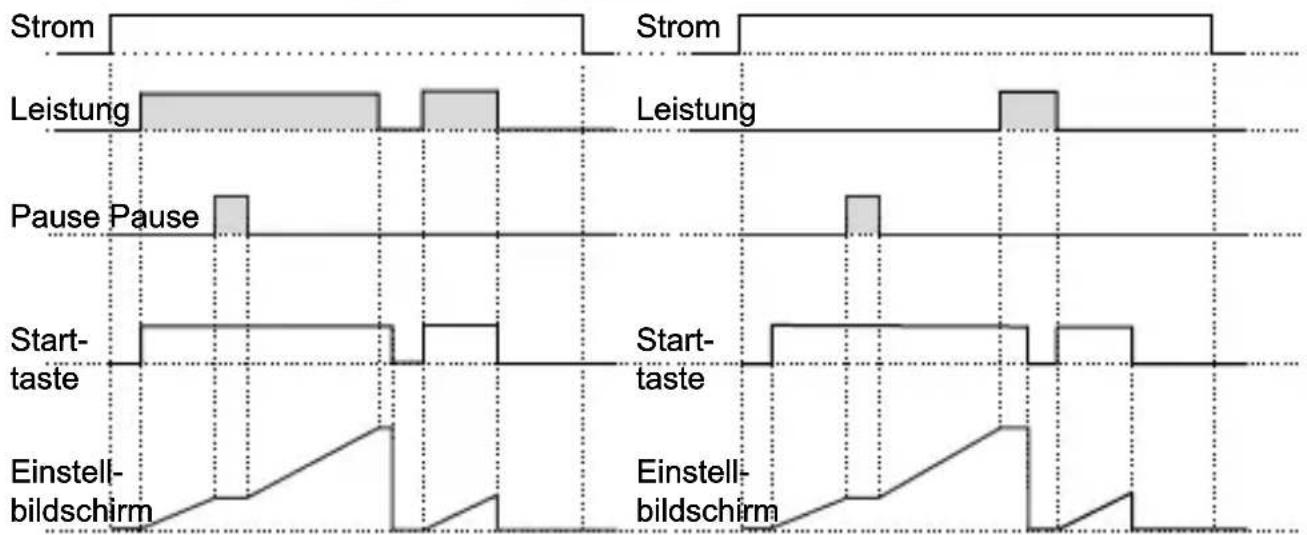

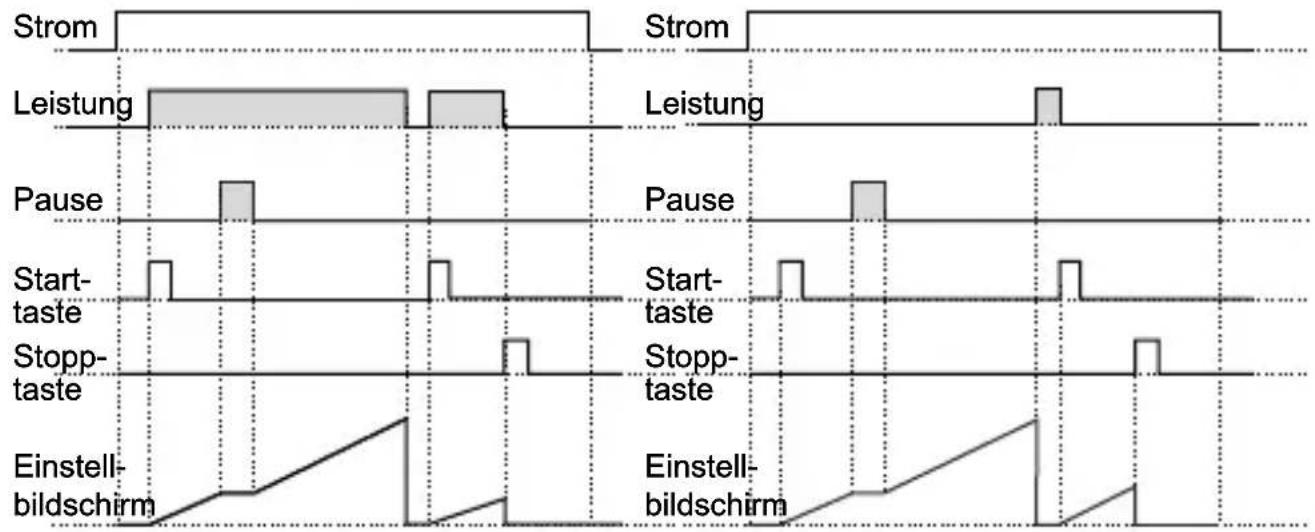

1.2 Wenn Starttyp Strt als typD ausgewählt ist.
1.2.1 Wenn Aufwärtszählen = 0 und -n ist, wird das Regelschema in Abbildung 1.3 gezeigt.
1.2.2 Wenn Aufwärtszählen dE_ct = 0 und outF_pFF ist, wird das Regelschema in Abbildung 1.4 gezeigt.

other
| Phase | Start-taste | Stop-taste | Einstell-bildschirm | |---------------------|-------------|------------|---------------------| | First-Taste | Low | Low | Low | | Stop-taste | Low | Low | Low | | Leistung | High | High | High | | Pause | Medium | Medium | Medium | | Leistung | High | High | High | | Start-taste | Low | Low | Low | | Stop-taste | Low | Low | Low | | Einstell-bildschirm | Low | Low | Low |Abbildung 1.3
Abbildung 1.4

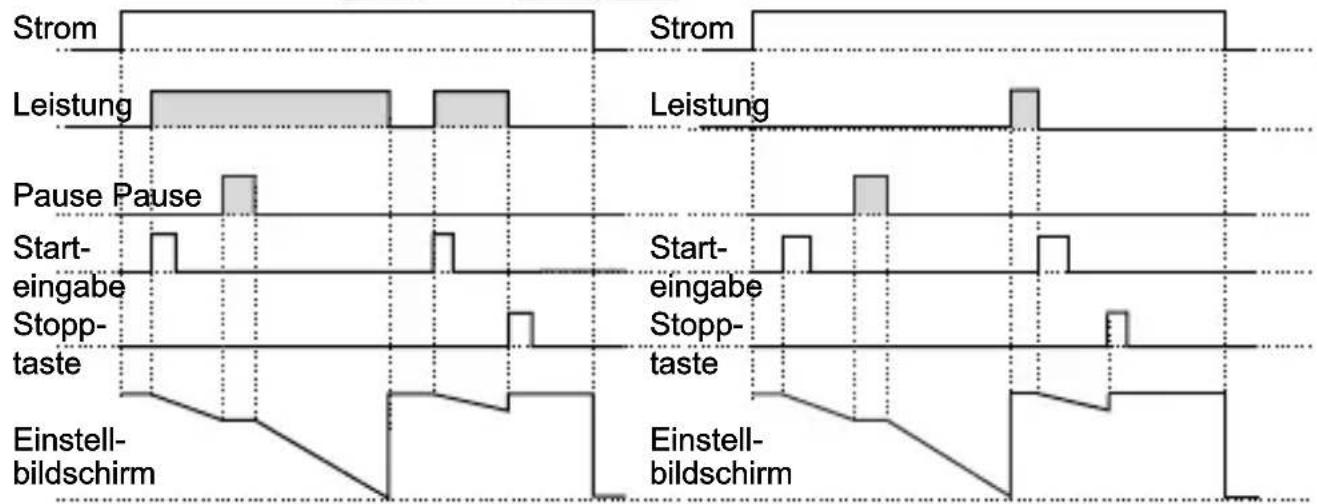

2. Regelschema mit Start-/Stopptasten.

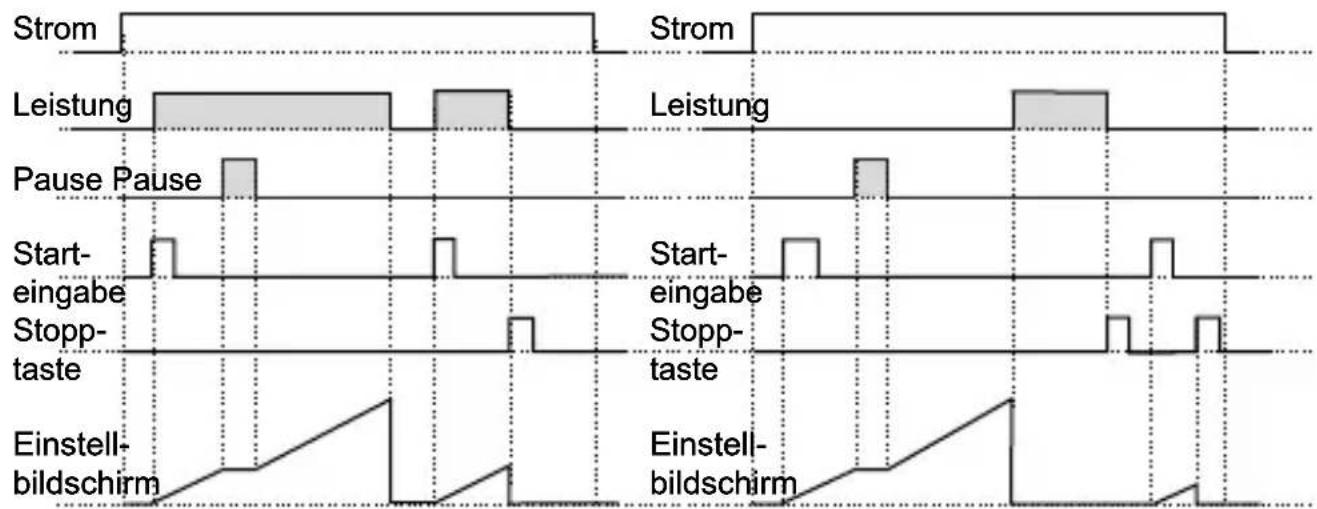

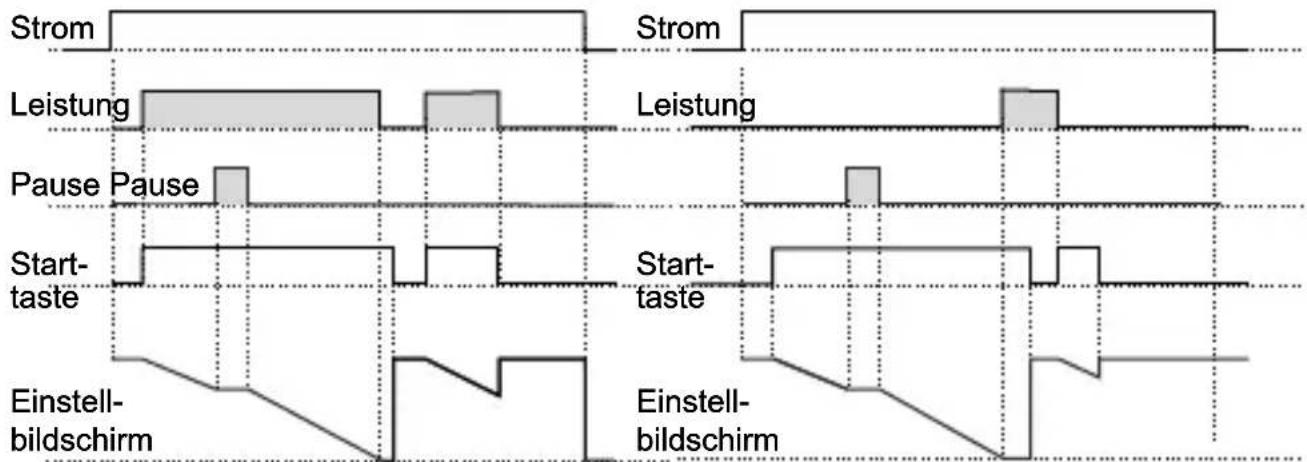

2.1 Wenn Starttyp Strt als typ ausgewählt ist.
2.1.1 Wenn Abwärtszählen dEct = 1 und outFn-n ist, wird das Regelschema in Abbildung 2.1 gezeigt.
2.2.2 Wenn Abwärtszählen = 1 und ist, wird das Regelschema in Abbildung 2.2 gezeigt.

other
| Signal Type | Subphase | Start-Taste | Stopp-Taste | |-----------------------|-----------------------|----------|------------| | Strom | | | | | Leistung | | | | | Pause Pause | | | | | Start-taste | | | | | Stopp-taste | | | | | Einstell-bildschirm | | | | | Leistung | | | | | Leistung | | | | | Start-taste | | | | | Stopp-taste | | | | | Einstell-bildschirm | | | |Abbildung 2.1 Abbildung 2.2

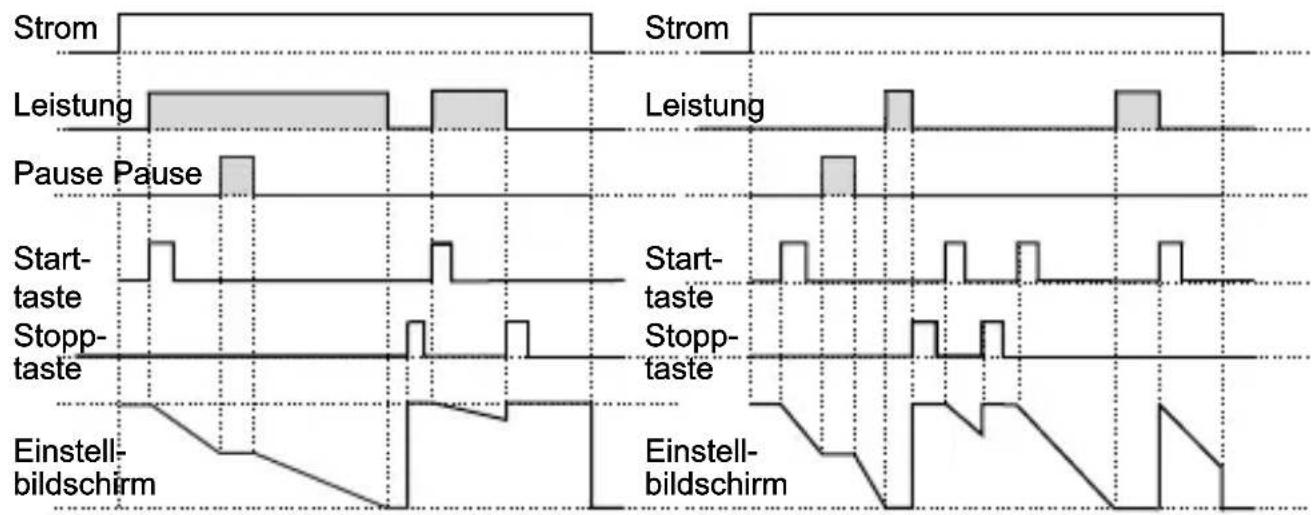

1.4 Wenn Starttyp Strt als typ ausgewählt ist.
1.4.1 Wenn Aufwärtszählen = 0 und -n ist, wird das Regelschema in Abbildung 2.3 gezeigt.
1.4.2 Wenn Aufwärtszählen dEct = 0 und outF off ist, wird das Regelschema in Abbildung 2.4 gezeigt.

Abbildung 2.3 Abbildung 2.4
- Regelschema mit Externer Digitaler Starteingabe verwendet.
3.1 Wenn Starttyp Strt als typ2 ausgewählt ist.
3.1.1 Wenn Abwärtszählen c t=1 und -n ist, wird das Regelschema in Abbildung 3.1 gezeigt.
3.1.2 Wenn Abwärtszählen dEct = 1 und outF off ist, wird das Regelschema in Abbildung 3.2 gezeigt.
3.2.1 Wenn Aufwärtszählen dE_ct = 0 und outF p-n ist, wird das Regelschema in Abbildung 3.3 gezeigt.
3.2.2 Wenn Aufwärtszählen dEct = 0 und outF off ist, wird das Regelschema in Abbildung 3.4 gezeigt.

other
| Phase | Start-taste | Einstell-bildschirm | | ------------------- | ----------- | ------------------- | | Strom | - | - | | Leistung | - | - | | Pause Pause | - | - | | Start-taste | - | - | | Leistung | - | - | | Start-taste | - | - | | Einstell-bildschirm | - | - |Abbildung 3.3 Abbildung 3.4
- Regelschema mit Externer Digitaler Starteingabe verwendet.
4.1 Wenn Starttyp Strt als typ3 ausgewählt ist.
4.1.1 Wenn Abwärtszählen dE_ct = 1 und p_utF p - n ist, wird das Regelschema in Abbildung 4.1 gezeigt.
4.1.2 Wenn Abwärtszählen = 1 und ist, wird das Regelschema in Abbildung 4.2 gezeigt.

other
| Event Type | Time Segment | Description | |------------------------|--------------|---------------------------------| | Strom | 0 | | | Leistung | 1 | | | Pause Pause | 2 | | | Start-eingabe Stop-taste | 3 | | | Einstell-bildschirm | 4 | | | Leistung | 5 | | | Start-eingabe Stop-taste | 6 | | | Einstell-bildschirm | 7 | |Abbildung 4.1 Abbildung 4.2
4.2.1 Wenn Aufwärtszählen = 0 und -n ist, wird das Regelschema in Abbildung 4.3 gezeigt.
4.2.2 Wenn Aufwärtszählen = 0 und ist, wird das Regelschema in Abbildung 4.4 gezeigt.

other
| Phase | Event Description | Value | |---------------------|---------------------------|-------| | Start-eingabe Stopp-taste | Initiation of Start-eingabe | Low | | Start-eingabe Stopp-taste | Initiation of Stopp-taste | High | | Start-eingabe Stopp-taste | Stopp-taste of Start-eingabe | Low | | Start-eingabe Stopp-taste | Stopp-taste of Stopp-taste | High | | Einstell-bildschirm | Einstell-bildschirm | Low | | Einstell-bildschirm | Einstell-bildschirm | High | | Leistung | Leistung of Start-eingabe | High | | Leistung | Leistung of Stopp-taste | Low | | Leistung | Stopp-taste of Start-eingabe | High | | Leistung | Stopp-taste of Stopp-taste | Low | | Leistung | Stopp-taste of Stopp-taste | High | | Leistung | Leistung of Leistung | High | | Leistung | Leistung of Leistung | High | | Leistung | Leistung of Leistung | High | | Leistung | Leistung of Leistung | High | | Leistung | Leistung of Leistung | High | | Leistung | Leistung of Leistung | High | | Leistung | Leistung of Leistung | High | | Leistung | Loam | High | | Leistung | Loam | High | | Leistung | Loam | High | | Leistung | Loam | High | | Leistung | Loam | High | | Leistung | Loam | High | | Leistung | Loam | High | | Leistung | Loam | High | | Leistung | Loam | High |Abbildung 4.3 Abbildung 4.4
6.5 Aufrufen des Programmiermodus, Ändern und Speichern von Parametern
Hauptbetriebsbildschirm
Hinweis 1: Wenn das Zugangspasswort für den Programmiermodus 0 ist, wird der Temperatureinheitsbildschirm Anstelle des Programmierbildschirms angezeigt.
Programmiermodus Aufrufbildschirm
Enter-Taste drücken, um auf den Passwort- Eingabebildschirm zuzugreifen.
Programmiermodus-Zugangspasswort mit Aufwärts- und Abwärtstasten eingeben.
Passwort-Eingabebildschirm
OK-Taste zur Eingabe des Passworts drücken.
Hinweis 2: Wenn das Zugangspasswort für den Programmiermodus 0 ist, sind nur drei Parameter zugänglich und die Parameterwerte können geändert werden.
Programmierbildschirm


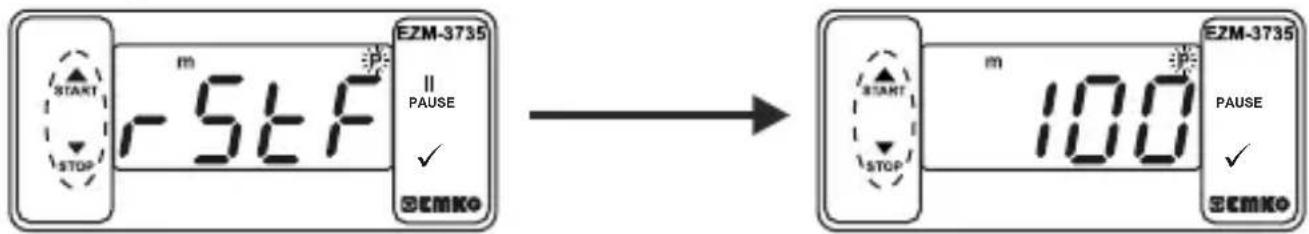

E2M-3735 E2M-3735 E2M-3735 E2M-3735 E2M-3735 E2M-3735 E2M-3735 E2M-3735 E2M-3735 E2M-3735 E2M-3735 E2M-3735 S1F STOP START STOP m 100 PAUSE ✓ SCMKOEnter-Taste drücken, um auf den Parameterwert zuzugreifen. Aufwärtstaste für den Zugriff auf den nächsten Parameter drücken, Abwärtstaste für den Zugriff auf den vorherigen Parameter drücken.
Filterzeit des Starteingangs
Wert mit Aufwärts- und Abwärtstaste ändern.
OK-Taste zur Speicherung des Parameters drücken.
Filterzeit des Starteingangs
Aufwärtstaste für den Zugriff auf den nächsten Parameter drücken, Abwärtstaste für den Zugriff auf den vorherigen Parameter drücken.

Wenn im Programmiermodus für 20 Sekunden kein Vorgang durchgeführt wird, schaltet das Gerät automatisch zum Hauptbildschirm zurück.
- Spezifikationen
| Gerätetyp : Digitaltimer | |

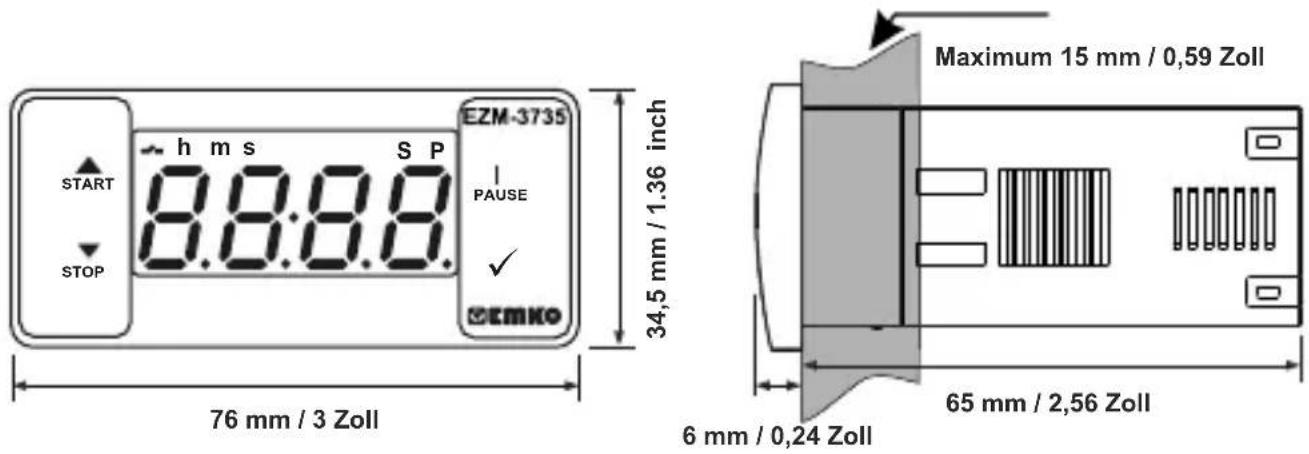

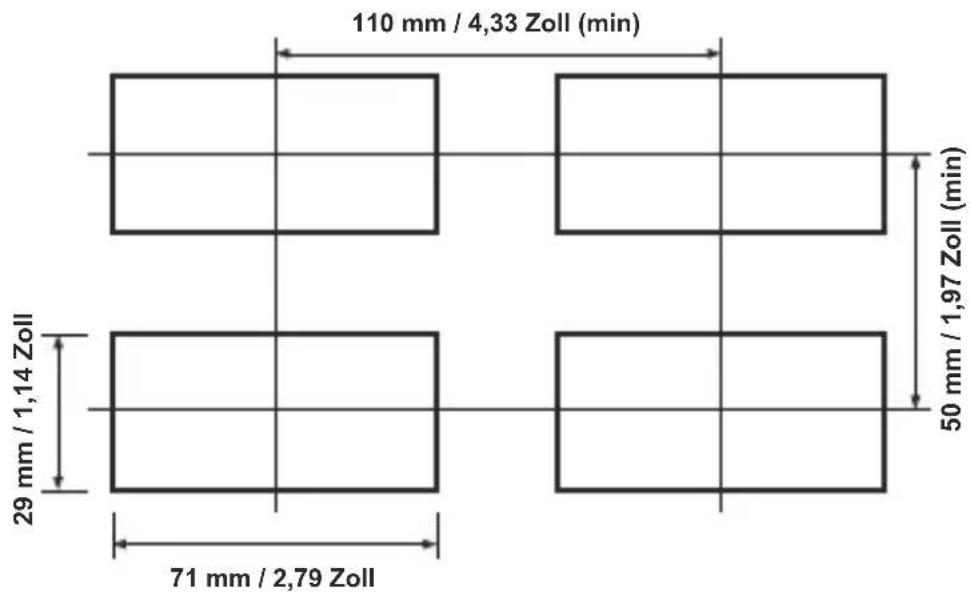

| Gehäuse und Montage | : 76mm x 34,5mm x 71mm Kunststoffgehäuse für Tafeleinbau.Tafelausschnitt ist 71x29mm. |
| Schutzklasse | : IP65 frontseitig, IP20 rückseitig. |
| Gewicht : Ca. 0,20 Kg. | |
| Umgebungsbedingte Leistungsfähigkeit: Standard, in Innenräumen unterhalb einer Meereshöhe von 2000 Metern bei nicht-kondensierender Luftfeuchtigkeit. | |
| Lagerungs-/ Betriebstemperatur | :-40 °C°bis +80 C / -30 C bis +80 C |
| Luftfeuchtigkeit bei Lagerung /Betrieb | : 90 % max. (nicht kondensierend) |
| Installation : Festeinbau | |
| Überspannungskategorie | : II. |
| Verschmutzungsgrad | : II, Büro oder Arbeitsplatz, nicht leitfähige Verschmutzung |
| Betriebsbedingungen | : Dauerbetrieb |
| Versorgungsspannung | |
| und Stromversorgung | : 230 V~(%15) 50/60 Hz - 1,5 VA |
| : 115 V~(± %15) 50/60 Hz - 1,5 VA | |
| : 24 V~(± %15) 50/60 Hz - 1,5 VA | |
| Genauigkeit | : ± 1 % vom Endwert |
| Digitale Start- und Pauseneingaben: Mechanischer Kontakt | |
| Steuerungsform | : ON / OFF (EIN/AUS) |
| Relaisausgang | : 16(8) A @ 250 V für ohmsche Last (Ausgangsrelais)(Elektrische Lebensdauer: 100.000 Umschalten bei Volllast) |
| Anzeige | : 14 mm Rot 4-stellige LED-Anzeige |
| LED | : S (Grün), P (Grün), h (Rot), m (Rot), s (Rot),Ausgang (Red) |
| Interner Summer | : ≥83 dB |
| Zulassungen | : C€, EUR |

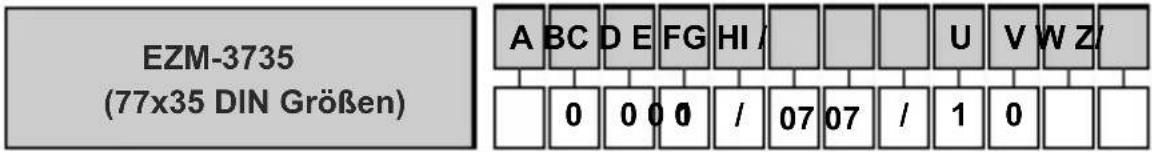

8. Bestellinformationen
![]() | |
| VersorgungsspannungA | |
| 3 | 24 V~ (±%15) 50/60 Hz - 1,5 VA |
| 4 | 115 V~ (±%15) 50/60 Hz - 1,5 VA |
| 5 | 230 V~ (±%15) 50/60 Hz - 1,5 VA |
| 8 | 10 - 30 V === |
| E | Ausgang |
| 1 | Relaisausgang (16(8) A @ 250 V, bei ohmscher Last, 1 NO+NC) |
| FG | Eingang |
| 07 | Digitaler Eingang |
| HI | Eingang |
| 07 | Digitaler Eingang |
| VersorgungsspannungA | |
| 3 | 24 V~ (±%15) 50/60 Hz - 1,5 VA |
| 4 | 115 V~ (±%15) 50/60 Hz - 1,5 VA |
| 5 | 230 V~ (±%15) 50/60 Hz - 1,5 VA |
| 8 | 10 - 30 V === |
| E | Ausgang |
| 1 | Relaisausgang (16(8) A @ 250 V, bei ohmscher Last, 1 NO+NC) |
| FG | Eingang |
| 07 | Digitaler Eingang |
| HI | Eingang |
| 07 | Digitaler Eingang |
Alle Bestellinformationen des EZM-3735 Digitaltimers sind auf der obigen Tabelle angegeben. Der Benutzer kann die geeignete Gerätekonfiguration anhand der Informationen und Codes aus der Tabelle zusammenstellen und sie in Bestellnummernkonvertieren. Zuerst muss man die Versorgungsspannung bestimmen, und anschließend die anderen Spezifikationen. Bitte füllen Sie die Felder für die Bestellnummern gemäß Ihren Bedürfnissen aus. Bitte kontaktieren Sie uns, falls Ihre Bedürfnisse vom Standard abweichen.
$$ \begin{array}{l} \sim \Rightarrow \text { Vac }, \ = \Rightarrow \mathrm{Vdc} \ \approx \Rightarrow \text { Vdc oder Vac kann } \ \end{array} $$
angewendet werden

Emko
Ihr Technologiepartner
Vielen Dank, dass Sie sich für Emko Elektronik Produkte entschieden haben. Bitte besuchen Sie unsere Webseite, um die detaillierte Bedienungsanleitung herunterzuladen.
www.emkoelektronik.com.tr
