MANUAL DE USUARIO WH18DFL HiKOKI

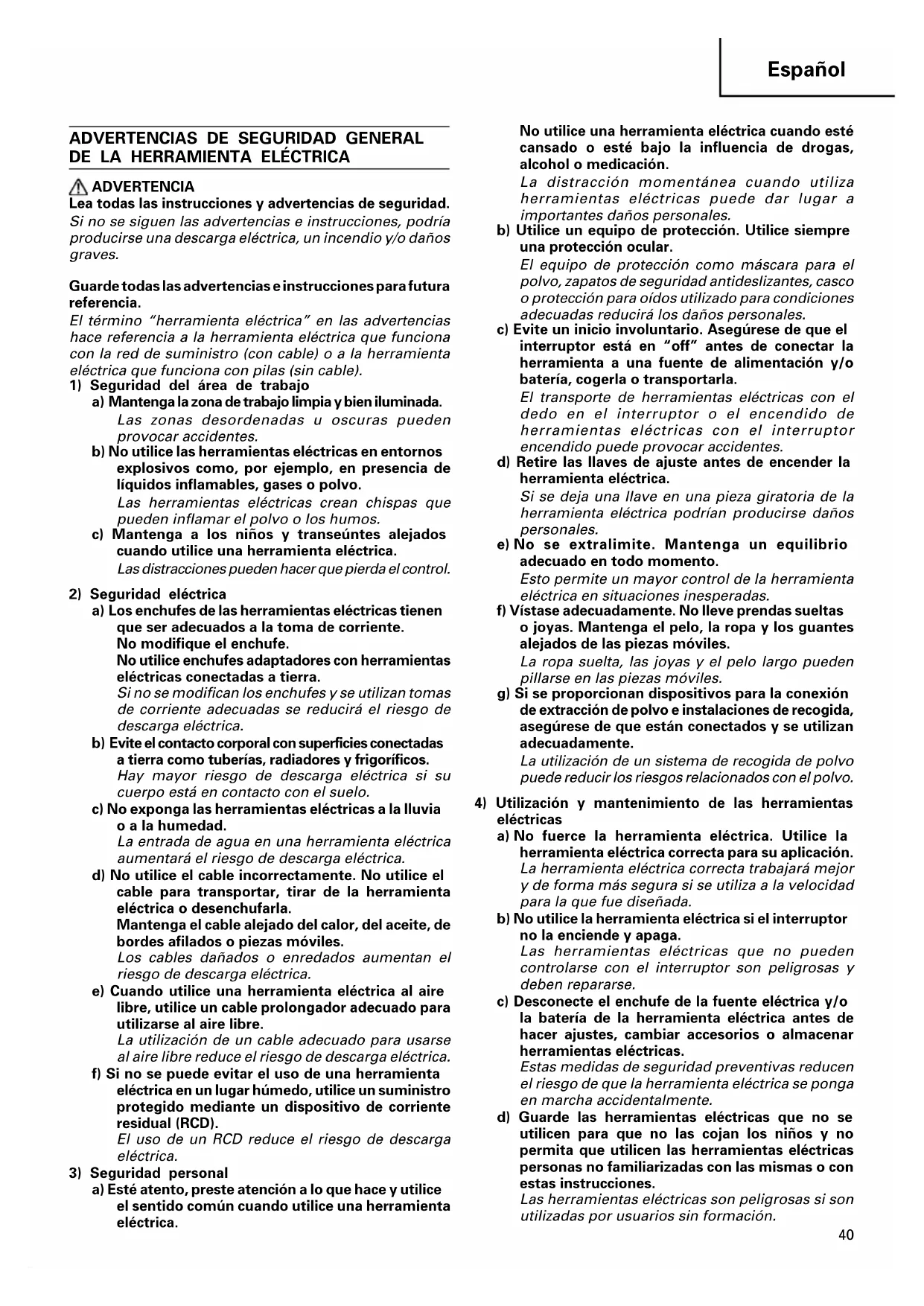

ADVERTENCIAS DE SEGURIDAD GENERAL

DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA Lea todas las instrucciones y advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden inflamar el polvo o los humos. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. 06Spa_WH18DFL_WE 3/19/09, 20:2440Español

e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa.

5) Utilización y mantenimiento de las herramientas a

batería a) Recargue sólo con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de batería podría crear peligro de incendio si se utiliza con otra batería. b) Utilice herramientas eléctricas sólo con baterías designadas específicamente. La utilización de otras baterías podría crear peligro de daños e incendio. c) Cuando no se utilice la batería, manténgala alejada de otros objetos metálicos como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro. Si se acortan y acercan los terminales de las baterías, podrían producirse quemaduras o un incendio. d) Bajo condiciones abusivas, podría salir líquido de la batería; evite todo contacto. Si se produce un contacto accidentalmente, aclare con agua. Si entra líquido en los ojos, busque ayuda médica. El líquido de la batería podría causar irritación o quemaduras.

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

PRECAUCIONES PARA EL ATORNILLADOR

1. Esta es una herramienta portátil para apretar y

aflojar tornillos. Empléela solamente para este fin.

2. Utilizar tapones en los oidos cuando se utilice la

herramienta durante un largo período de tiempo.

3. El empleo con una sola mano es extremadamente

peligroso; cuando utilice la unidad, sosténgala firmemente con ambas manos.

4. Después de instalar la punta de destornillador, tire

ligeramente de la misma para asegurarse de que no esté floja. Si no instala adecuadamente la punta, es posible que ésta se afloje durante la operación, lo que podría resultar peligroso.

5. Emplee la punta de destornillador adecuada al

6. El apretado angular de un tornillo con el

atornillador de impacto puede dañar la cabeza del mismo, y es posible que a éste no se le transmita la fuerza apropiada. Apriete con este atornillador de impacto alineado con el tornillo.

7. Siempre cargar la batería a una temperatura

comprendida 0 – 40°C. Si se carga la batería a temperaturas fuera del rango de 0 – 40°C tal vez la carga no se realice correctamente y se reduzca al vida de la batería. La temperatura más apropiada para cargar es la de 20 – 25°C.

8. Cuando se completa la carga, dejar descansar el

cargador por 15 minutos antes de proseguir con la carga siguiente. No cargue la batería durante más de 2 horas.

9. No dejar que entre suciedad por el orificio de

conexión de la batería recargable.

10. Nunca desarmar la batería recargable ni el cargador.

11. Nunca poner en cortocircuito la batería recargable.

Poner en cortocircuito la batería produce una corriente eléctrica enorme y el consecuente recalentamiento, pudiendo quemar o deteriorar la batería.

12. No tirar la batería al fuego.

Si se quema la batería puede explotar.

13. Cuando se perfora una pared, techo o piso

confirmar si está en buenas condiciones el cable de alimentación y demás piezas relacionadas.

14. Llevar la batería al sitio de compra original en el

caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

15. El uso de una batería descargada dañará el

16. No insertar objetos en las ranuras de ventilación

del cargador. La inserción de objetos metálicos o inflamables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador. ADVERTENCIA DE LA BATERÍA DE LITIO Esta batería es exclusivamente para el taladro de impacto. No lo utilice nunca con otras herramientas eléctricas para uso industrial (ej., sierra circular, sierra recíproca, amoladora de disco y sopladora, etc.) Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. En los casos 1 a 3 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota, el motor se

detiene. En este caso, cárguela inmediatamente. 06Spa_WH18DFL_WE 3/19/09, 20:2441Español

ACCESORIOS ESTANDAR WH18DFL 1 Batería (BCL1815) ................................... 2 (2LCFK) 2 Cargador (UC18YGL2) ............................ 1 3 Caja de plástico ....................................... 1 Los accesorios estándar están sujetos a cambio sin previo aviso. ESPECIFICACIONES HERRAMIENTA MOTORIZADA Velocidad sin carga 0-2500 min

Capacidad (tornillo ordinario) M5 – M12 Par de torsión (Máximo) 130 N·m Batería recargable BCL1815: Li-ion 18 V (1,5 Ah 5 celdas) Peso 1,5 kg CARGADOR Model UC18YGL2 Tensión de carga 7,2 – 18 V Peso 0,6 kg

2. Si la herramienta se sobrecarga, el motor puede

detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar.

3. Si la batería se calienta excesivamente al realizar

un trabajo de sobrecarga, la potencia de la batería podría pararse. En este caso, deje de utilizar la batería y deje que se enfríe. Posteriormente puede utilizarla de nuevo. Asimismo, preste atención a las siguientes advertencias y precauciones. ADVERTENCIA Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en

la batería. 䡬 Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería. 䡬 Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería. 䡬 No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo. 䡬 Antes de almacenar una batería, retire las virutas y el polvo que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).

2. No agujeree la batería con un objeto afilado como

un clavo, no la golpee con un martillo, la pise, la tire o la exponga a fuertes impactos físicos.

3. No utilice una batería que pudiera estar dañada

4. No utilice la batería con las polaridades cambiadas.

5. No conecte la batería directamente a salidas eléctricas

o a los encendedores de cigarros de los coches.

6. No utilice la batería para un fin diferente a los

7. Si la carga de la batería no finaliza incluso cuando

ha transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.

8. No coloque o exponga la batería a temperaturas

elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.

9. Aléjela del fuego inmediatamente cuando se

detecte una fuga o un olor raro.

10. No la utilice en un lugar donde se genere gran

electricidad estática.

11. Si hay una fuga de la batería, mal olor, se genera

color, está descolorida o deformada, o de algún modo funciona de forma anormal durante su utilización, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización. PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto

con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente. Si no se trata, el líquido podría causar problemas de visión.

2. Si el líquido de fuga entra en contacto con la piel

o la ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente. Podría producir irritación de la piel.

3. Si observa óxido, mal olor, recalentamiento,

decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor. ACCESORIOS OPCIONALES (de venta por separado)

1. Batería (BCL1815)

Lo accesorios facultativos están sujetos a cambio sin previo aviso. 06Spa_WH18DFL_WE 3/19/09, 20:2442Español

APLICACIÓN 䡬 Atornillamiento y desatornillamiento de tornillos para metales, tornillos para madera, tornillos que no necesitan abrir antes su agujero, etc.

DESMONTAJE E INSTALACIÓN DE LA

1. Desmontaje de la batería

Sujetar firmemente el asidero y presionar el cierre de la bataría para desmontarla (Ver las Figs. 1 y 2). PRECAUCIÓN: No cortocircuitar nunca la batería.

2. Instalación de la batería

Insertar la batería observando sus polaridades (ver la Fig. 2). CARGA Antes de usar la herramienta eléctrica, cargar la batería del modo siguiente.

1. Enchufe el cable de alimentación del cargador a un

tomacorriente de CA. Cuando haya conectado el enchufe del cargador a una toma de la red, el piloto parpadeará en rojo (A intervalos de 1 segundo).

2. Inserte la batería en el cargador

Inserte firmemente la batería en el cargador hasta que entre en contacto con la parte inferior del mismo, después de comprobar la polaridad como se muestra en las Fig. 3. PRECAUCION: 䡬 Si inserta las baterías al revés, no sólo será imposible cargarlas, sino que también es posible que se produzcan problemas en el cargador, como la deformación de los terminales de carga.

Cuando inserte una batería en el cargador, el piloto permanecerá continuamente encendido en rojo. Cuando la batería se haya cargado completamente, el piloto parpadeará en rojo (A intervalos de 1 segundo). (Vea las Tabla 1) (1) Indicaciones de la lámpara Las indicaciones de la lámpara serán tal y como se muestran en la Tabla 1, de acuerdo con la condición del cargador o de la batería. Tabla 1 Indicaciones de la lámpara Antes de la Parpadeo Se encenderá durante 0,5 segundos. carga No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Illuminación Iluminación permanente Parpadeo Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Parpadeo Se encenderá durante 1 segundo. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Espera por recalentamiento Lámpara piloto (rojo) Durante la carga Carga completa Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). (2) Temperatura de las baterías Las temperaturas para las baterías recargables se muestran en la Tabla 2; las baterías calientes deben dejarse enfriar antes de volver a cargarlas. Tabla 2 Márgenes de carga de las baterías (3) Tiempo de recarga Dependiendo de la combinación del cargador y las baterías, el tiempo de carga será como se muestra en la Tabla 3. Tabla 3 Tiempo de carga (a 20°C) NOTA El tiempo de carga puede variar de acuerdo con la tem peratura y la tensión de la fuente de alimentación.

4. Desenchufe el cable de alimentación del cargador

del tomacorriente de CA

5. Sostenga el cargador firmemente y saque la batería

NOTA Después de la operación de carga, extraiga primero las baterías del cargador y guárdelas adecuadamente. Temperatura con la Baterías que podrá cargarse la batería BCL1415, BCL1430, EBL1430, BCL1815, EBM1830 0°C – 50°C Cargador UC18YGL2 Batería BCL1415, BCL1815 Aprox. 40 min. BCL1430, EBL1430, Aprox. 90 min. EBM1830 06Spa_WH18DFL_WE 3/19/09, 20:2443Español

Forma de hacer que las baterías duren más. (1) Recarque las baterías antes de que se hayan agotado completamente. Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse. (2) Evite realizar la recarga a altas temperaturas. Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo. PRECAUCIÓN 䡬 Si se utiliza el cargador de batería de forma continuada, éste se calentará y podría provocar averías. Una vez finalizada la carga, deje pasar 15 minutos hasta la siguiente. 䡬 Si la batería se recarga cuando está caliente debido a su utilización o a su exposición a la luz solar directa, el indicador luminoso se enciende en verde. La batería no se recargará. En este caso, deje que la batería se enfríe antes de cargarla.

ANTES DE USAR LA HERRAMIENTA

1. Instalación y comprobación del ambiente de trabajo

Compruebe si el ambiente de trabajo es adecuado de acuerdo con las precauciones anteriores.

PRECAUCIÓN: 䡬 Cuando utilice el gancho equipado con luz, preste atención para que la unidad no se caiga. La caída de la herramienta implica el riesgo de accidentes. 䡬 Cuando lleve la unidad principal de la herramienta provista de gancho equipado con luz colgada del cinturón, evite fijar puntas de herramienta, a excepción de una broca Phillips. Sì llevara el equipo colgado del cinturón con una broca de barrena u otros componentes de extremo afilado fijado al mismo, se podrían producir lesiones.

1. Uso del gancho equipado con luz

El gancho equipado con luz puede instalarse en el lateral derecho o izquierdo, y el ángulo puede ajustarse en 5 pasos, entre 0° y 80°. (1) Operación del gancho (a) Extraiga el gancho hacia sí en la dirección de la flecha (A) y gírelo en la dirección de la flecha (B). (Fig. 5) (b) El ángulo se puede ajustar en 5 pasos (0°, 20°, 40°, 60°, 80°). Ajuste el ángulo del gancho en la posición conveniente para el uso. (2) Cambio de la posición del gancho PRECAUCIÓN: La instalación incompleta del gancho puede provocar lesiones corporales durante el uso. (a) Sujete firmemente la unidad principal y saque el tornillo usando un destornillador de cabeza ranurada o una moneda. (Fig. 6) (b) Saque el gancho y el resorte. (Fig. 7) (c) Instale el gancho y el resorte en el otro lateral y asegure firmemente con el tornillo. (Fig. 8) NOTA: Preste atención a la orientación del resorte. El diámetro más grande debe quedar opuesto a usted. (Fig. 8) (3) Empleo como luz auxiliar (a) Presione el interruptor para apagar la luz. Si se olvida de apagar la luz, la misma se apagará automáticamente al cabo de 15 minutos. (b) La dirección de la luz se puede ajustar dentro del alcance de las posiciones 1 - 5 del gancho. (Fig. 9) 䡬 Tiempo de iluminación Pilas de manganeso N: aprox. 15 horas Pilas alcalinas N: aprox. 30 horas PRECAUCIÓN: No mire directamente hacia la luz. Tal acción podría dañar la vista. (4) Sustitución de las pilas (a) Afloje el tornillo de gancho con un destornillador tipo Phillips (Núm.1) (Fig. 10) Quite la tapa del gancho empujando en la dirección de la flecha. (Fig. 11) (b) Retire las pilas usadas e introduzca las pilas nuevas. Alineélas con las indicaciones del gancho y posicione correctamente los terminales positivo (+) y negativo (–). (Fig. 12) (c) Haga coincidir la muesca del cuerpo principal del gancho con el saliente de la tapa del gancho, presione la tapa en la dirección opuesta a la flecha mostrada en la Fig. 11 y apriete el tornillo. Utilice pilas N (1,5 V) disponibles en los establecimientos del ramo. NOTA: No apriete los tornillos excesivamente, pues se podrían dañar las roscas de los tornillos. PRECAUCIÓN: 䡬 La negligencia en la observación de las siguientes precauciones puede provocar fugas de electrólito, oxidación o fallos de funcionamiento. Posicione correctamente los terminales positivo (+) y negativo (–). Siempre cambie ambas pilas a la vez. No mezcle pilas nuevas con pilas usadas. Las pilas agotadas deben ser retiradas inmediatamente del gancho. 䡬 No descarte las pilas junto con la basura normal y no las arroje al fuego. 䡬 Guarde las pilas fuera del alcance de los niños. 䡬 Utilice las pilas correctamente, de acuerdo con las especificaciones e indicaciones provistas con las mismas.

2. Instalación de la punta de destornillador

Para instalar la punta de destornillador, realice siempre el procedimiento siguiente. (Fig. 4) (1) Tire del manguito guía hacia delante. (2) Inserte la punta del destornillador en el orificio hexagonal en el receptáculo. (3) Suelte el manguito guía y devuélvalo a su posición original. 06Spa_WH18DFL_WE 3/19/09, 20:2444Español

PRECAUCIÓN: Si el manguito guía no vuelve a su posición original, significará que la punta de destornillador no está correctamente instalada.

3. Extracción de la broca

Realice la operación contraria a la de instalación de la broca.

4. Confirmar que la batería está puesta correctamente

5. Examinar la dirección de rotación

La broca rota hacia la derecha (mirándola desde atrás) al oprimir el lado R (der.) de inversión. El lado L (izq.) se usa para hacer girar la broca a la izquierda (Vea las Fig. 13). (Las marcas

están en el cuerpo del taladro.)

6. Operación del interruptor

䡬 Cuando se tira del gatillo del interruptor, la herramienta gira. Cuando se suelta el gatillo, la herramienta se detiene. 䡬 La velocidad rotacional de la taladradora podrá controlarse variando la presión con la que se tire del interruptor de gatillo. La velocidad será baja cuando se tire ligeramente del gatillo, y aumentará a medida que se tire más de él. NOTA 䡬 Se produce un ruido de zumbido antes de que el motor empíece a girar, lo cual no indica problema alguno de la máguina.

7. Apretado y aflojado de pernos

Instale la punta de destornillador adecuada al tornillo, alinéela con las ranuras de la cabeza del mismo, y después apriételo. Empuje el atornillador de percusión lo suficientemente como para que la punta de destornillador encaje en la cabeza del tornillo. PRECAUCIÓN Si aplica demasiado tiempo el atornillador de impacto sobre el tornillo, éste se apretará demasiado y se romperá. Apriete los tornillos con el ángulo que no dañe sus cabezas y de forma que se pueda aplicar la fuerza apropiada. Apriete con el atornillador de impacto alineado con el tornillo. PRECAUCIONES OPERACIONALES

1. Reposo de la herramienta después de un

funcionamiento prolongado Tras una tarea de apriete de pernos de larga duración, deje la unidad en reposo durante unos 15 minutos al reemplazar la batería. Si reinicia la tarea inmediatamente después de reemplazar la batería, aumentaría la temperatura del motor, del interruptor, etc., con los consiguientes riesgos de quemadura. NOTA No toque las partes metálicas, debido a que puede alcanzar altas temperaturas durante el trabajo continuo.

2. Precauciones sobre el empleo del interruptor de

control de velocidad Este interruptor posee un circuito electrónico incorporado que varía la velocidad de rotación. Por consiguiente, cuando apriete el gatillo sólo ligeramente (baja velocidad de rotación) y el motor se pare mientras esté insertando continuamente tornillos, los componentes de dicho circuito electrónico pueden recalentar y dañarse.

3. Emplee el tiempo de apriete adecuado al tornillo

El par adecuado a un tornillo difiere de acuerdo con el material y el tamaño del mismo, el material en el que se esté atornillando, etc. Por lo tanto, emplee el tiempo de apriete adecuado al tornillo. En especial, en caso de tornillos menores a M8 si utiliza un tiempo de apriete largo, existe el peligro de rotura de los tornillos, motivo por el que se le aconseja confirmar con antelación el tiempo y el par de apriete.

4. Tensión de apriete apropiada para los pernos y

tuercas La tensión de apriete óptima para pernos y tuercas difiere según su material y tamaño. Una tensión de apriete excesiva para un perno pequeño podría deformarlo o romperlo. La tensión de apriete aumenta proporcionalmente al tiempo de operación. Utilice la indicación de la escala y el tiempo de operación adecuados a cada perno.

5. Confirmación de la tensión de apriete

Los factores que se mencionen a continuación contribuyen a reducir la tensión de apriete. Comprobar por ello la tensión de apriete necesaria atornillando previamente algunos tornillos con una llave de tuercas manual. Factores que afectan a la tensión de apriete. (1) Tensión Cuando se alcance el margen de descarga, la tensión se reducirá y la torsión de apriete disminuirá. (2) Tiempo de operación La tensión de apriete aumenta al aumentar el tiempo de operación. La tensión de apriete sin embargo no supera cierto valor a pesar de que la herramienta funcione durante un largo periodo de tiempo. (3) Diámetro del perno El par de torsión es diferente al diámetro de la tuerca. En general, un diámetro más grande requiere un par de torsión más grande. (4) Condiciones de apriete La tensión de apriete difiere según la clase y longitud de los tornillos; a pesar de que éstos tengan la rosca del mismo tamaño. La tensión de apriete difiere también según las condiciones de las superficies del metal en el cual van a apretarse los pernos. Cuando el perno y la tuerca giran conjuntamente, el par se reduce considerablemente.

MANTENIMIENTO E INSPECCIÓN

1. Inspección de las puntas de atornillador

El empleo de una punta rota o desgastada es peligroso porque ésta podría deslizarse. Reemplácela. 06Spa_WH18DFL_WE 3/19/09, 20:2445Español

2. Inspección de los tornillos de montaje

Inspeccionar regularmente los tornillos de montaje y asegurarse que están bien apretados. Si se afloja algún tornillo, hay que apretarlos inmediatamente. De lo contrario, en ésto, puede ser muy peligroso.

3. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero “corazón” de las herramientas eléctrias. Prestar el mayor cuidado a asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

4. Limpieza en el exterior

Cuando el taladro atornillado esté sucio, limpiarlo con un paño mojado en agua jabonosa. No utilizar disolventes clóricos, gasolina o disolventes para pinturas ya que éstos funden los materiales plásticos.

Guardar el taladro atornillador en un lugar en el cual la temperatura sea inferior a 40°C y esté alejado del alcance de los niños.

6. Lista de repuestos

PRECAUCIÓN: La reparación, modificación e inspección de las herramientas eléctricas HiKOKI deben ser realizadas por un Centro de Servicio Autorizado de HiKOKI. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de HiKOKI, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES:

iKOKI Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes pueden ser modificadas sin previo aviso. GARANTÍA Las herramientas motorizadas de HiKOKI incluye una garantía conforme al reglamento específico legal/ nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al final de estas instrucciones de uso, al Centro de Servicio Autorizado de HiKOKI. NOTA: Debido al programa continuo de investigación y desarrollo de HiKOKI estas especificaciones están sujetas a cambio sin previo aviso. Información sobre el ruido propagado por el aire y vibración Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871. Nivel de potencia auditiva ponderada A: 101 dB (A) Nivel de presión auditiva ponderada A: 90 dB (A) Duda KpA: 3 dB (A) Utilice protectores para los oídos. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con EN60745. Apriete de impacto de los remaches de la máxima capacidad de la herramienta: Valor de emisión de la vibración ah, = 13,9 m/s

ADVERTENCIA 䡬 El valor de emisión de la vibración durante la utilización de la herramienta eléctrica puede ser diferente del valor declarado dependiendo de las formas de utilización de la herramienta. 䡬 Para identificar las medidas seguras para proteger al operario basadas en una estimación de exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento como tiempos cuando la herramienta está apagada y cuando funciona lentamente además del tiempo de activación). 06Spa_WH18DFL_WE 3/19/09, 20:244647 Português AVISOS GERAIS DE SEGURANÇA PARA A

2) Segurança eléctrica

maus odores forem detectados.

(vendidos separadamente)

1 Número de modelo 2 Número de serie 3 Fecha de adquisición 4 Nombre y dirección del cliente 5 Nombre y dirección del distribudor (Se ruega poner el sellú del distribudor con su nombre y dirección)
