GEBRUIKSAANWIJZING WH18DFL HiKOKI

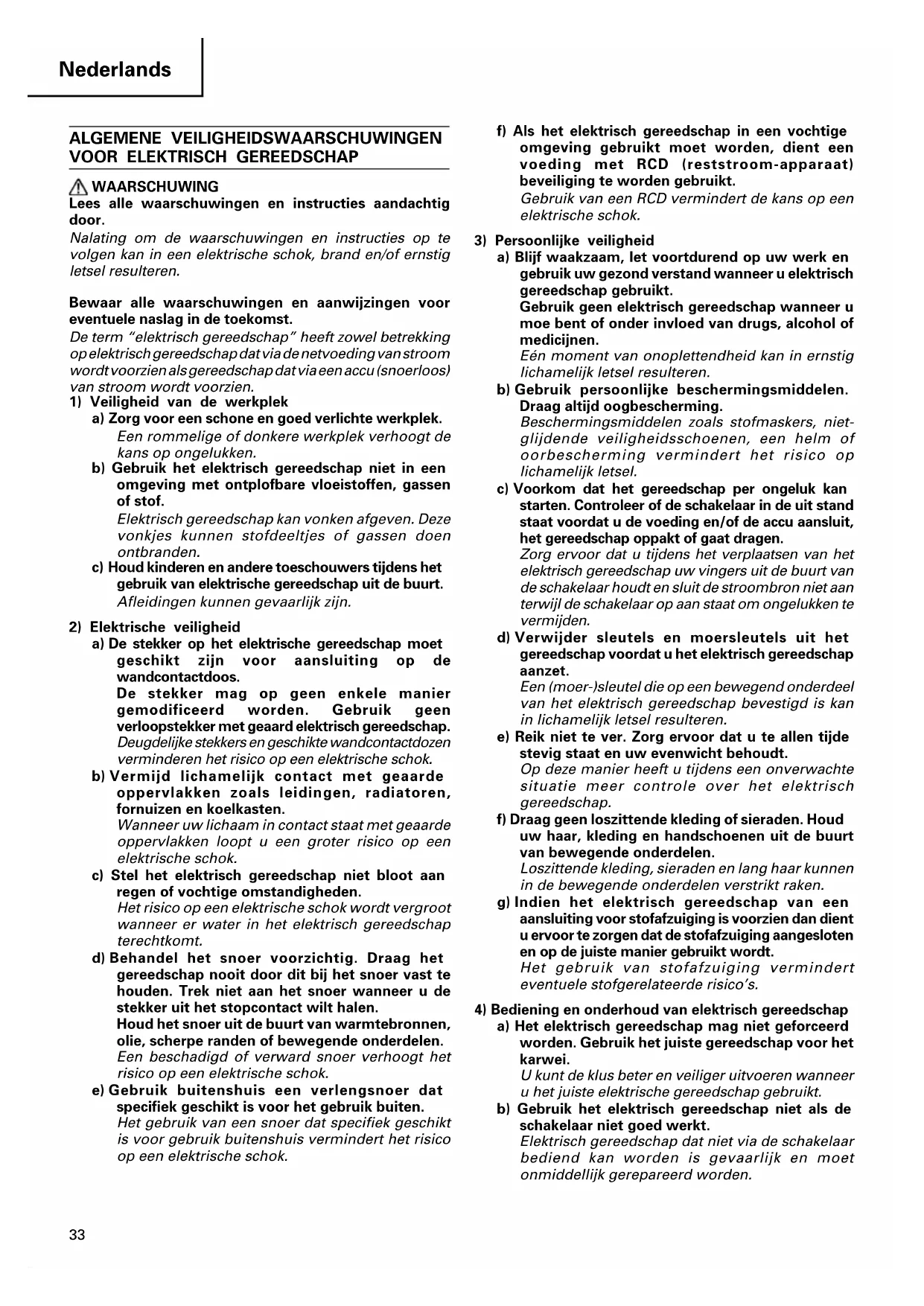

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet- glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. 05Ned_WH18DFL_WE 3/19/09, 20:2433Nederlands

c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het- zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Gebruik van gereedschap en onderhoud van de batterij

a) Herlaad enkel met de lader die door de fabrikant wordt gespecificeerd. Een lader die geschikt is voor één bepaald type batterijgroep kan brandgevaar veroorzaken bij een andere batterijgroep. b) Gebruik de apparaten enkel met specifiek ontworpen batterijgroepen. Het gebruik van andere batterijgroepen kan letsels of brand veroorzaken. c) Wanneer de batterijgroep niet in gebruik is, houdt u ze verwijderd van andere metalen voorwerpen zoals papierclips, munten, sleutels, spijkers, schroeven of andere metalen voorwerpen die een verbindingen van de ene terminal met de andere kunnen maken. De batterijterminals kortsluiten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de batterij lekken; vermijd elk contact. Indien er toevallig contact ontstaat, goed met water spoelen. Indien de vloeistof in contact met de ogen komt, ook medische hulp inroepen. Vloeistof die uit de batterij lekt kan irritatie en brandwonden veroorzaken.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

1. Dit draagbare gereeschap is voor het vast-en

losdraaien van schroeven. Gebruik het apparaat alleen voor deze handelingen.

2. Gebruik oorwatjes als het gereedschap voor

langere tijd wordt gebruikt.

3. Het bedienen van het apparaat met een hand is

zeer gevaarlijk. Houd het apparaat bij bediening met beide handen stevig vast.

4. Na het monteren van het schroefstuk dient u

lichtjes aan het schroefstuk te trekken om te kontroleren of het niet loskomt. Als het schroefstuk niet juist geïnstalleerd is, kan het tijdens gebruik loskomen en gevaar veroorzaken.

5. Gebruik het de schroefstuk dat past bij de schroef.

6. Het onder een hoek vastdraaien van een schroef

met het apparaat kan de kop van de schroef beschadigen. Tevens wordt de schroef dan niet met de juiste aantrekkracht vastgedraaid. Breng daarom voor het vastdraaien van een schroef het apparaat in één lijn met de schroef.

7. Laad de accu bij een temperatuur van 0 – 40°C.

Als de accu bij een temperatuur buiten 0 – 40°C wordt opgeladen, is het mogelijk dat het opladen niet juist geschiedt en kan de levensduur van de accu korter worden. De meest geschikte temperatuur is tussen de 20 – 25°C.

8. Wacht ongeveer 15 minuten voordat met het laden

van een andere batterij begonnen wordt. Laad de accu niet meer dan 2 uur op.

9. Voorkom dat stof of vuil in de aansluitopening

van de accuterecht komt.

10. Demonteer de oplaadbare batterij of acculader niet.

11. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

12. Gooi de batterij niet in het vuur. Een brandende

batterij kan ontploffen.

13. Kontroleer of er geen elektrische bedrading achter

de muur, het plafond of de vloer is, voordat met het boren begonnen wordt.

14. Breng de batterij naar de dealer waar deze gekocht

werd, nadat deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een ultgewerkte batterij niet weg.

15. Het gebruik van een uitgeputte batterij zal de

16. Steek nooit een voorwerp in de ventilatie-

openingen van de acculader. Als een voorwerp of ontylambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION

BATTERIJ Deze batterij is uitsluitend voor de klop-schroefmachine. Nooit gebruiken met andere apparaten voor zwaar werk (d.w.z. cirkelzaag, sneltrekzaag, vlakslijpmachine en blazer, enz.). De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd. In geval 1 tot 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de batterij leeg

is. De batterij moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast is. Laat de schakelaar onmiddellijk los en zoek naar de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de batterij oververhit is door

overbelasting, kan het zijn dat de batterij stopt. In dit geval gebruikt u de batterij niet verder en laat u ze afkoelen. Daarna kunt u haar opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookemissie, explosie en ontsteking bijtijds te vermijden, moet u ervoor zorgen volgende voorzorgsmaatregelen onder de aandacht te brengen.

1. Zorg ervoor dat er geen spaanders en stof op de

accu ophopen. 䡬 Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. 䡬 Zorg ervoor dat de spaanders en stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. 䡬 Bewaar een ongebruikte accu niet op een plaats waar het aan spaanders en stof wordt blootgesteld. 䡬 Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de accu niet met een scherp voorwerp,

zoals een nagel, klop er niet op met een hamer, stap niet op de accu of gooi er niet mee of stel hem niet bloot aan ernstige fysieke schokken.

3. Gebruik geen zichtbare beschadigde of vervormde

4. Gebruik de accu niet met een omgekeerde

5. Sluit hem niet rechtstreeks aan op elektrische

toestellen of fittingen van sigarettenaanstekers in wagens.

6. Gebruik de accu niet voor andere doeleinden dan

deze die gespecificeerd werden.

7. Wanneer de accu niet kan worden opgeladen,

zelfs nadat de specifieke oplaadtijd verstreken is, stopt u onmiddellijk met het opladen.

8. Breng de accu niet op hoge temperaturen of

drukken of stel ze er niet aan bloot, zoals in een microgolfoven, droger of een hogedrukcontainer.

9. Blijf uit de buurt van vuur onmiddellijk nadat een

lek of vieze geur werd vastgesteld.

10. Gebruik hem niet in een plaats waar een grote

statische elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur,

warmteopwekking, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, haalt u hem onmiddellijk uit de uitrusting of de acculader en stopt u het gebruik. LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de

ogen krijgt, wrijf dan niet in de ogen, en was ze goed uit met vers proper water, zoals kraantjeswater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof lekt op uw huid of kleding,

was ze onmiddellijk goed af met proper water, zoals kraantjeswater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste maal gebruikt, gebruik ze dan niet verder en stuur ze terug naar de leverancier of de verkoper. TECHNISCHE GEGEVENS BOORMACHINE Onbelaste snelheid 0-2500 min

De extra toebehoren kunnen zonder nadere aankondiging gewijzigd worden. TOEPASSINGEN 䡬 Indraaien en uitdraaien van machineschroeven, houtschroeven, tapbouten, etc.

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

1. Verwijderen van de batterij

Houd de handgreep goed vast en druk tegen de accvergrendeling om de batterij te verwijderen (Zie Afb. 1 en 2). LET OP: Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen juist aangebracht (zie Afb. 2). OPLADEN Voor het gebruik van de boor-schroefamachine e.d. dient de batterij als volgt opgeladen te worden.

1. Sluit het netsnoer van het oplaadapparaat op het

stopkontakt aan. Wanneer de stekker van de acculader in het stopcontact wordt gestoken, zal het lampje in rood knipperen (met tussenpozen van 1 seconde).

2. Steek de batterij in het oplaadapparaat.

Steek de batterij stevig in de oplader, totdat deze kontakt maakt met de bodem van de oplader. Let bij het plaatsen van de batterij op de polariteit van (+) en (–) zoals in Afb. 3 getoond wordt. OPGELET: 䡬 Als de batterijen niet in de juiste richting van (+) en (–) in de acculader worden aange-bracht, is niet alleen opladen onmogelijk, maar kunnen er ook storingen in de acculader ontstaan, zoals vervorming van het aansluitpunt.

Wanneer een batterij in de acculader wordt aangebracht, blijft het lampje continu rood branden. Wanneer de batterij volledig is opgeladen, gaat het lampje in rood knipperen (met tussenpozen van 1 seconde) (Zie Tabel 1). (1) Aanduiding van het lampje De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de oplaadbare batterij of de acculader. ACCULADER Model UC18YGL2 Oplaadspanning 7,2 – 18 V Gewicht 0,6 kg Tabel 1 Aanduidingen van het controlelampje Voor het Knippert Brandt ongeveer 0,5 sekonde. laden Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Brandt Blift branden Knippert Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Knippert Brandt ongeveer 1 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) De batterij is oververhit. De batterij kan niet opgeladen worden (het opladen wordt hervat wanneer de batterij is afgekoeld). Controlelampje (rood) Tijdens opladen Na opladen Oververhitting standby 05Ned_WH18DFL_WE 3/19/09, 20:2436Nederlands

(2) Batreffende de temperatuur van de oplaadbare batterij De temperaturen voor herlaadbare batterijen worden weergegeven in Tabel 2. Oververhitte batterijen moeten een tijdje afkoelen voordat ze worden herladen. Tabel 2 Temperatuur voor opladen van baterijen (3) Tijd die benodigd is voor het opladen De oplaadtijden in de onderstaande Tabel 3 zijn afhankelijk van de kombinatie van acculader en batterij. Tabel 3 Oplaadtijden (bij 20°C) OPMERKING De tijd voor het opladen verschilt afhankelijk van de omgevingstemperatuur en het spanningsvoltage.

4. Trek de stekker van het oplaadapparaat uit het

5. Houd het oplaadapparaat stevig vast en trek de

batterij er uit OPMERKING Verwijder de batterijen na het opladen uit de lader en bewaar de batterijen vervolgens op de juiste manier. Om langdurig gebruik van de batterij te bevorderen. (1) Laad batterij op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint. LET OP 䡬 Wanneer de batterijlader onafgebroken wordt gebruikt, zal deze warm worden, waardoor fouten worden veroorzaakt. Nadat het laden is voltooid, wacht u best 15 minuten tot de volgende lading. 䡬 Als de batterij wordt herladen wanneer ze warm is door batterijgebruik of blootstelling aan zonlicht, kan het controlelampje groen oplichten. De batterij wordt niet herladen. Laat in dat geval de batterij afkoelen voor het laden.

1. Gereedmaken en kontroleren van de werkplaats

Controleer of de werkplaats geschikt is door nauwkeurig de bovenstaande voorzorgsmaatregelen op te volgen. BEDIENING LET OP: 䡬 Bij gebruik van de haak met lamp moet u goed opletten dat het hoofdtoestel niet valt. Als het gereedschap valt, bestaat er kans op een ongeluk. 䡬 Bevestig geen ander hulpstuk aan het hoofdtoestel dan een kruiskopschroevendraaier wanneer u het hoofdtoestel aan de haak met lamp van uw riem laat hangen. Dit om letsel te voorkomen wanneer het gereedschap aan de broekriem wordt gedragen met hulpstukken met een scherpe punt, zoals een bit, aan het gereedschap bevestigd.

1. Gebruiken van de haak met lamp

De haak met lamp kan naar keuze aan de rechter- of aan de linkerkant worden bevestigd en de hoek kan worden ingesteld in 5 stappen tussen 0° en 80°. (1) Gebruik van de haak (a) Trek de haak naar u toe in de richting van pijl (A) en verdraai deze vervolgens in de richting van pijl (B). (Afb. 5) (b) De hoek kan worden ingesteld in 5 stappen (0°, 20°, 40°, 60°, 80°). Zet de haak in de stand waarin u hem wilt gebruiken. (2) Overbrengen van de haak naar de andere kant LET OP: Onvolledige bevestiging van de haak kan in het gebruik leiden tot lichamelijk letsel. (a) Houd de machine stevig vast en verwijder de schroef met een schroevendraaier of een munt. (Afb. 6) (b) Verwijder de haak en de veer. (Afb. 7) (c) Bevestig de haak en de veer aan de andere kant en zet ze stevig vast met de schroef. (Afb. 8) OPMERKING: Let op de richting van de veer. Bevestig de veer met de grotere diameter van u af wijzend. (Afb. 8) (3) Gebruik als hulplicht (a) Druk de schakelaar in om het licht uit te zetten. Vergeet u dit te doen, dan zal het licht na 15 minuten automatisch uit gaan. (b) De richting van het licht kan worden versteld binnen het bereik van de haakstanden 1-5. (Afb. 9) 䡬 Brandduur N mangaan (gewone) batterijen: ca. 15 uur N alkali batterijen: ca. 30 uur LET OP: Kijk niet direct in het licht. Hierdoor kunnen uw ogen letsel oplopen. (4) Vervangen van de batterijen (a) Draai de schroef van de haak los met een kruiskopschroevendraaier (No. 1). (Afb. 10) Verwijder de afdekking van de haak door deze in de richting van de pijl te duwen. (Afb. 11) Oplaadbare batterijen Geschikte temperatuur voor het opladen BCL1415, BCL1430, EBL1430, BCL1815, EBM1830 0°C – 50°C Acculader UC18YGL2 Batterij BCL1415, BCL1815 Circa. 40 min. BCL1430, EBL1430, Circa. 90 min. EBM1830 05Ned_WH18DFL_WE 3/19/09, 20:2437Nederlands

(b) Verwijder de oude batterijen en doe de nieuwe batterijen ervoor in de plaats. Volg de aanduidingen op de haak en zorg ervoor dat de plus (+) en min (–) polen op de juiste plaats zitten. (Afb. 12) (c) Breng de inkeping op de behuizing van de haak in lijn met het uitsteeksel op de afdekking van de haak. Duw de afdekking in de tegenovergestelde richting als aangegeven door de pijl op Afb. 11 en draai de schroef weer vast. Gebruik in de handel verkrijgbare N formaat batterijen (1,5 V). OPMERKING: Draai de schroeven niet te vast. Hierdoor zou u ze dol kunnen draaien. LET OP: 䡬 Let op de volgende punten om batterijlekkage, corrosie of andere storingen te voorkomen. Zorg ervoor dat de batterijen met de plus (+) en min (–) polen op de juiste plaats zitten. Vervang allebei de batterijen tegelijkertijd. Gebruik geen oude en nieuwe batterijen door elkaar. Haal lege batterijen onmiddellijk uit de haak. 䡬 Gooi batterijen nooit met het reguliere afval weg en gooi ze niet in het vuur. 䡬 Houd batterijen te allen tijde buiten bereik van kinderen. 䡬 Gebruik de batterijen op de juiste manier en volg de aanwijzingen op de verpakking.

2. Monteren van het schroefstuk

Volg altijd de onderstaande aanwijzingen bij het monteren van het schroefstuk. (Afb. 4) (1) Trek de geleide-ring naar voren. (2) Steek het schroefstuk in de zeshoekige opening in de aansluiting (3) Laat de geleide ring los, waarna deze naar de oorspronkelijke positie terugkeert. LET OP: Als de geleide ring niet naar de oorspronkelijk positie terugkeerd, is het schroefstuk niet op de juiste wijze gemonteerd.

3. Het bit verwijderen

Volg de instructies voor het aanbrengen van het bit in omgekeerde volgorde op.

4. Kontroleer of de accu op de juiste manier aange

5. Kontroleer de draairichting.

De boor draait rechtsom (van achteren gezien) wanneer de R-kant van de omzetschakelaar ingedrukt wordt. De L-kant van de omzetschakelaar dient te worden ingedrukt om de boor linksom te laten draaien (Zie Afb. 13) (De

markeringen zijn op de behuizing aangebracht).

6. Bediening van de schakellaar

䡬 De boor gaat draaien wanneer aan de trekker getrokken wordt. Wanneer de trekker wordt losgelaten stopt de boor. 䡬 De draaisnelheid van de boor kunt u regelen door in meer of mindere mate aan de trekschakelaar te trekken. Wanneer u licht aan de trekschakelaar trekt, is de snelheid laag en bij harder trekken wordt de snelheid verhoogd. OPMERKING 䡬 Een gezoem wordt gehoord als de motor begint te draaien; dit is alleen geluid en duidt geen defekt aan.

7. Vast- en losdraaien van schroeven

Monteer het juiste schroefstuk voor de schroef en steek het schroefstuk in de groeven van de kop van de schroef. Draai daarna de schroef vast. Druk zo hard tegen het apparaat aan dat het schroefstuk in de kop van de schroef blijft. LET OP Wanneeer de schroef met het apparaat te vast wordt gedraaid, kan de schroef afbreken. Het onder een hoek vastdrraien van de schroef met het apparaat kan de kop van de schroef beschadigen. Tevens wordt de schroef dan niet met de juiste aantrekkracht vastgedraaid. Breng daarom voor het vastdraaien van een schroef het apparaat in één lijn met de schroef.

Na continu vastdraaien van bouten dient u de machine 15 minuten of zo te laten rusten wanneer u de batterij vervangt. De temperatuur van de motor, schakelaar enz. zal flink stijgen als u direct weer begint te werken nadat de batterij vervangen is, hetgeen uiteindelijk kan resulteren in doorbranden van de machine. OPMERKING Raak de metalen gedeelten niet aan, aangezien deze zeer heet zullen worden bij continu gebruik.

2. Voorzorgsmaatregelen bij het gebruik van de

snelheidsregelaar Deze regelaar is voorzien van een ingebouwd, elektronisch circuit waarmee het toerental traploos kan worden ingesteld. Hierdoor kunnen, wanneer de trekschakelaar slechts een beetje wordt overgehaald (laag toerental) en de motor gestopt wordt terwijl u een schroef aan het indraaien bent, onderdelen van het elektronisch circuit oververhit en beschadigd raken.

3. Gebruik de juiste vastdraaitijd voor de schroef

Het juiste aantrekkoppel voor een schroef varieert met het materiaal en de grootte van de schroef, en het materiaal waarin de schroef vastgedraaid wordt. Dus gebruik de juiste vastdraaitijd voor de schroef. In het bijzonder als bij het vastdraaien van schroeven kleiner dan M8 schroeven een lange vastdraaitijd wordt gebruikt, bestaat het gevaar dat de schroef breekt. Zorg er daarom voor dat u de vastdraaitijd en het aantrekkoppel van te voren kontroleert.

4. Zet de bout met het juiste aantrekkoppel vast

Het optimale aantrekkopel van moeren en bouten hangt af van het materiaal en formaat van de moeren en bouten. Een buitensporig groot aantrekkoppel voor een kleine bout kan resulteren in rekken of breken van de bout. Het aantrekkoppel is groter naarmate de bedrijfstijd langer is. Gebruik de juiste wijzerplaatinstelling en vastdraaitijd voor de bout.

5. Controleren van het aantrekkopper

De volgende faktoren dragen bij tot een vermindering van het aantrekkoppel. Controller, daarom het vereiste aantrekkoppl door van de te voren en aantal bouten met een handberdiende momentsleutel vast te draaien. Fadtoren die een invloed hebben op het aantrekkoppel. 05Ned_WH18DFL_WE 3/19/09, 20:2438Nederlands

(1) Voltage Als de marge van ontladen wordt bereikt, neemt net voltage af en vermindert het aantrekkoppe. (2) Bedrijfstijd Het aantrekkoppel is groter als de bedrijfstijd langer is. Bij een bepaalde waarde zal het aantrekkoppel echter niet meer groter worden, ook al wordt het gereedschap langer gebruikt. (3) Diameter van de bout Het aantrekkoppel hangt af van de diameter van de bout. Over het algemeen heeft een bout met een grotere diamter een groter aantrekkoppel. (4) Omstandigheden bij het vastdraaien Het aantrekkoppel verschilt afhankelijk van de koppelverhouking, d.w.z. klasse en lengte van de bouten (zelfs als bouten met hetzelfde formaat schroefdraad worden gebruikt). Het aantrekkoppel zal ook verschillen afhankelijk van de konditie van het mataal waardoor de bout moet worden gedraaid.

ONDERHOUD EN INSPECTIE

1. Kontroleren van het schroefstuk

Het gebruik van een gebroken of versleten schroef- stuk is gevaarlijk, omdat het schroefstuk dan kan slippen. Vervang het schroefstuk.

2. Inspectie van bevestigingsschroeven

Kontroleer deze schroeven regelmatig om te verzekeren dat ze goed aangedraaid zijn. Draai loszittende schroeven onmiddellijk vast. Dit om ongelukken te voorkomen.

3. Onderhoud van de motor

De motorwikkeling is het „hert” van het electrishce gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/or met olie or water bevochtigd wordt.

4. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water, wanneer de behuizing bevuild is. Gebruik geen vloeis toffen zoals terpentine of benzine om te voorkomen dat de afwerking beschadigd wordt.

Bewaar de slagboor op een plaats waar de temperatuur niet hoger is dan 40°C, en buiten het bereik van kinderen.

6. Lijst vervangingsonderdelen

eparatie, modificatie en inspectie van HiKOKI elektrisch gereedschap dient te worden uitgevoerd door een erkend HiKOKI Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende HiKOKI Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES: HiKOKI elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden. GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. OPMERKING: Op grond van het voortdurende research en ont wikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. Informatie betreffende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 101 dB (A) Gemeten A-gewogen geluidsdrukniveau: 90 dB (A) Onzekerheid KpA: 3 dB (A) Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. Bevestigingsdelen met de slagfunctie aanhalen, met de maximale capaciteit van het gereedschap: Trillingsemissiewaarde ah = 13,9 m/s

Onzekerheid K = 2,9 m/s

WAARSCHUWING 䡬 De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. 䡬 Neem kennis van de veiligheidsmaatregelen voor de bescherming van de operator welke gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). 05Ned_WH18DFL_WE 3/19/09, 20:2439Español

Wij verklaren onder onze eigen verantwoordelijkheid dat Snoerloze slagschroevendraaier, geïdentifi ceerd door het type en de specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE- markeringen. Deutsch Español
