MANUALE UTENTE WH18DFL HiKOKI

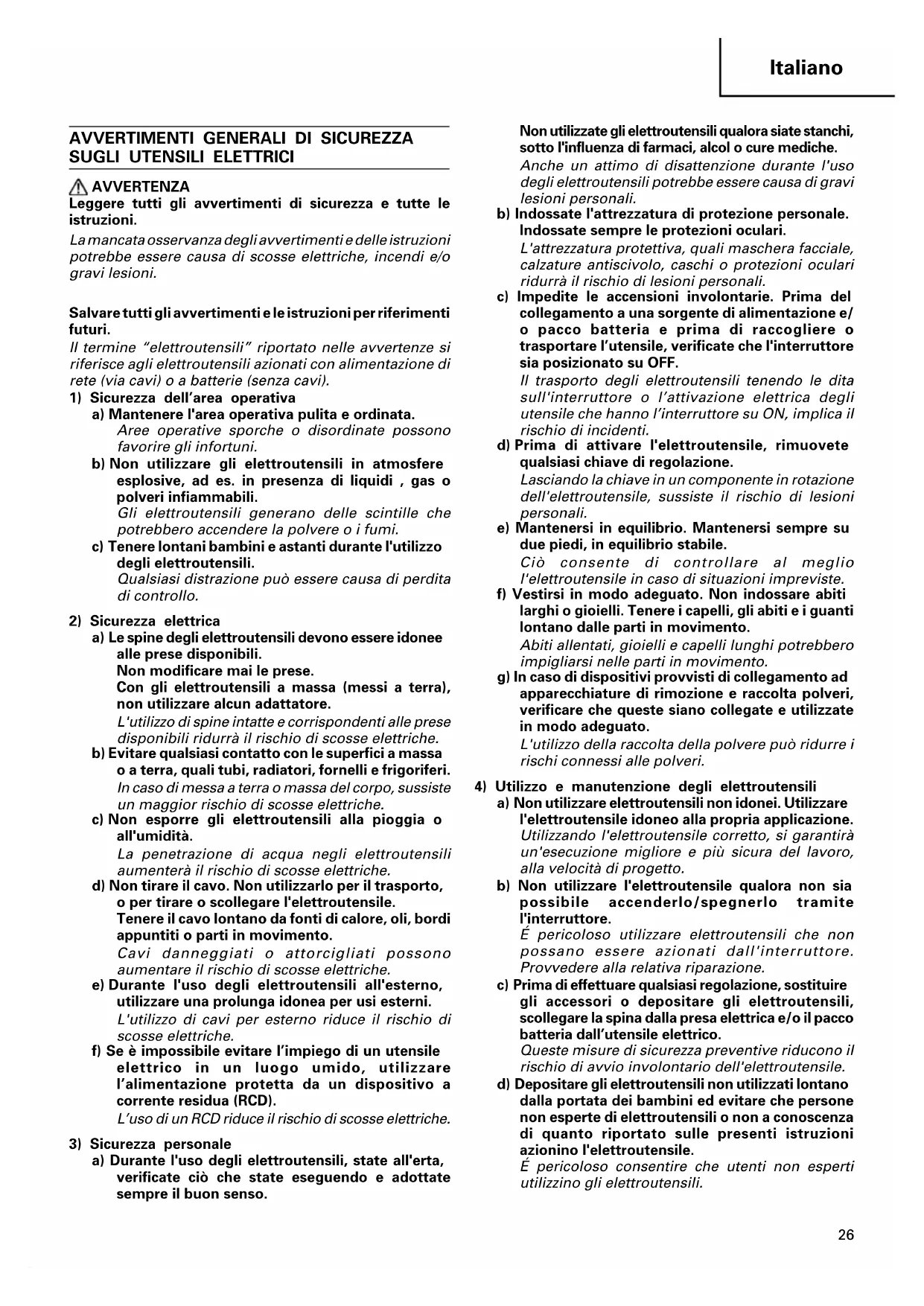

AVVERTENZA Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri. Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l'area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi , gas o polveri infiammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi. c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche. f) Se è impossibile evitare l’impiego di un utensile elettrico in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche. Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali. b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari. L'attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/ o pacco batteria e prima di raccogliere o trasportare l’utensile, verificate che l'interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l’attivazione elettrica degli utensile che hanno l’interruttore su ON, implica il rischio di incidenti. d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali. e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste. f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato. L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione. Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione. c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili. 04Ita_WH18DFL_WE 3/19/09, 20:2326Italiano

e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione. f) Mantenere gli strumenti di taglio affilati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L’uso dell’utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

5) Utilizzo e cura dell’utensile batteria

a) Ricaricare solo con il caricatore specificato dal produttore. Un caricatore adatto per un tipo di gruppo batteria può creare un rischio di incendio quando viene utilizzato con un altro gruppo batteria. b) Usare utensili elettrici con gruppi batteria specificatamente designati. L’utilizzo di qualsiasi altro gruppo batteria può creare un rischio di lesioni e incendi. c) Quando il gruppo batteria non viene utilizzato, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti, o altri piccoli oggetti metallici che possono creare una connessione da un terminale a un altro. Cortocircuitare i terminali della batteria insieme può causare ustioni o incendi. d) In condizioni abusive, del liquido può fuoriuscire dalla batteria; evitare il contatto. Se il contatto si verifica accidentalmente, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, richiedere assistenza medica. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.

a) Affidate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

1. Questa unità è un attrezzo portatile per stringere

ed estrarre viti. Usatelo solo per questa funzione.

2. Se si deve usare l’utensile per lungo tempo usare

dei tamsile per lungo tempo, usare de tamponi afonizzanti.

3. È estremamente pericoloso usare l’apparecchio

con una mano sola; durante l’uso afferrare saldamente l’apparecchio con entrambe le mani.

4. Dopo avere installato la testa avvitatrice, tiratela

leggermente per controllare che non fuoriesca. Se la testa non è installata a sovere, può uscire durante l’uso e diventare cosi pericolosa.

5. Usate la testa avvitatrice di dimensioni adatte alla

6. Se mentre stringete la vite tenete l’avvitatore

battente in modo che formi un angolo con la vite potreste rovinare la testa della vite stessa e quest’ultima non verrebbe girata con forza sufficiente. Tenete quindi l’avvitatore perpendicolare rispetto alla vite.

7. Caricare la batteria ad una temperatura di 0 –

40°C. Caricare la batteria a temperature al di fuori del campo 0 – 40°C potrebbe impedire una ricarica corretta e ridurre la durata della batteria. La temperatura ideale è compresa 20 – 25 gradi.

8. Quando un’operazione di caricatura è terminata,

prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti. Non caricare la batteria per più di 2 ore.

9. Non permettere che sostanze estranee entrino nel

foro di collegamento della batteria ricaricabile.

10. Non smontare mai la batteria ricaricabile e il

11. Non provocare assolutamente mai dei corto-circuiti

alla batteria ricaricabile. Il fenomeno provoca surriscaldamento e grande corrente elettrica. Può quindi causare bruciature o danni alla batteria.

12. Non gettare la batteria nel fuoco. Può esplodere.

13. Quando si fanno fori sulle pareti, pavimenti o

soffitti, controllare che non ci siano cavi elettrici nascosti.

14. Non appena la vita della batteria dopo le operazioni

di ricaricatura diventa troppo breve per fini pratici, si porti la batteria al negozio dove è stata acquistata. Non la si getti mai via.

15. Usando una batteria scarica, il caricatore può venir

16. Non inserire nessun oggetto nelle fessure di

ventilazione del caricatore. Inserendo oggetti metallici o infiammabili nelle fessure di ventilazione, si possono causare facilmente delle scosse electtriche, o si può danneggiare il caricatore.

PRECAUZIONI SULLA BATTERIA AGLI IONI

DI LITIO Questa batteria è esclusivamente per il cacciavite a percussione. Non usarla mai con altri utensili elettrici per lavori pesanti (es. sega circolare, sega alternativa, mola orizzontale e compressore ecc.) Per estendere la durata, la batteria agli ioni di litio è munita di una funzione di protezione per arrestarne l’uscita. Nei casi da 1 a 3 descritti di seguito, durante l’utilizzo del prodotto, anche se state premendo l’interruttore, il motore potrebbe arrestarsi. Ciò non indica un malfunzionamento ma è il risultato della funzione di protezione.

1. Quando la rimanente alimentazione della batteria

si esaurisce, il motore si arresta. In tal caso, ricaricarla immediatamente. 04Ita_WH18DFL_WE 3/19/09, 20:2327Italiano

CARATTERISTICHE UTENSILE ELETTRICO Velocità a vuoto 0-2500 min

Capacità (Bullone ordinario) M5 – M12 Forza di torsione (Massimo) 130 N·m Batterie rechargeable BCL1815: Li-ion 18 V (1,5 Ah 5 celle) Peso 1,5 kg ACCESSORI STANDARD WH18DFL 1 Batteria (BCL1815) ............................ 2 (2LCFK) 2 Caricatore (UC18YGL2) ................... 1 3 Custodia in plastica .......................... 1 Gli accessori standard possono essere cambiati senza preavviso. CARICATORE Modello UC18YGL2 Votaggio di carica 7,2 – 18 V Peso 0,6 kg

2. Se l’utensile è sovraccarico, il motore potrebbe

arrestarsi. In tal caso, rilasciare l’interruttore dell’utensile ed eliminare le cause del sovraccarico. Dopo ciò, sarà possibile riutilizzarlo.

3. Se la batteria si surriscalda in lavori di sovraccarico,

l’alimentazione della batteria potrebbe arrestarsi. In tal caso, interrompere l’uso della batteria e lasciarla raffreddare. Dopo di ciò, è possibile riutilizzarla. Inoltre, si prega di prestare attenzione al seguente avvertimento e cautela. AVVERTENZA Per prevenire qualsiasi perdita delle batterie, generazione di calore, emissione di fumi, esplosione e accensione, assicurarsi di prestare attenzione alle seguenti precauzioni.

1. Assicurarsi che la polvere e i detriti non si accumulino

sulla batteria. 䡬 Durante la lavorazione, assicurarsi che la polvere e i detriti non si depositino sulla batteria. 䡬 Assicurarsi che qualsiasi polvere e detriti che si depositano sull’utensile elettrico durante la lavorazione non si accumulino sulla batteria. 䡬 Non conservare una batteria inutilizzata in un luogo esposto a polvere e detriti. 䡬 Prima di ritirare una batteria, rimuovere la polvere e i detriti che si sono depositati su di essa e non conservarla insieme a parti metalliche (viti, chiodi, ecc.).

2. Non forare la batteria con un oggetto appuntito come

un chiodo, non colpire con un martello, calpestare, lanciare o sottoporre la batterie a violenti urti fisici.

3. Non usare batterie apparentemente danneggiate

4. Non usare batterie con la polarità invertita.

5. Non collegare direttamente a prese elettriche o

prese per caricabatteria da auto.

6. Non usare la batteria per uno scopo diverso da

7. Se la ricarica della batteria non si completa anche

quando è passato un tempo di ricarica specificato, interrompere immediatamente la ricarica.

8. Non mettere o sottoporre la batteria a temperature

elevate o ad alta pressione come in un forno microonde, essicatore o contenitore ad alta pressione.

9. Tenere immediatamente lontano dal fuoco quando

si rilevano perdite o maleodore.

10. Non usare in un luogo dove viene generata forte

elettricità statica.

11. Se si verifica la perdita delle batterie, maleodore,

generazione di calore, scolorimento o deformazione, o se appaiono anormalità di qualsiasi natura durante l’uso, la ricarica o la conservazione, rimuoverla immediatamente dall’apparecchio o carica batteria, e interrompere l’uso. ATTENZIONE

1. Se il liquido che fuoriesce dalla batteria entra

negli occhi, non sfregare gli occhi e lavarli bene con acqua fresca e pulita come acqua di rubinetto e contattare immediatamente un medico. Se non viene trattato, il liquido può causare problemi agli occhi.

2. Se il liquido fuoriesce sulla pelle o gli abiti, lavare

bene con acqua pulita come l’acqua del rubinetto immediatamente. C’è una possibilità che possa causare irritazione alla pelle.

3. Se trovate ruggine, maleodore, surriscaldamento,

scolorimento, deformazione, e/o altre irregolarità quando si utilizza la batteria per prima volta, non usarla e restituirla al fornitore o venditore. ACCESSORI FACOLTATIVI (venduti a parte)

1. Batteria (BCL1815)

Gli accessori disponibili a richiesta possono essere cambiati senza preavviso. 04Ita_WH18DFL_WE 3/19/09, 20:2328Italiano

APPLICAZIONI 䡬 Per stringere o togliere delle viti di macchina, delle viti per legno, delle viti mordenti etc.

RIMOZIONE E INSTALLAZIONE DELLA

1. Smontaggio della batteria

Tenere saldamente l’impugnatura e spingere il fermo della batteria, in modo da smontaria (Ved. Fig. 1 e 2). ATTENZIONE: Non mettere la batteria in corto circuito.

2. Montaggio della batteria

Inserire la batteria facendo attenzione alla corretta collocazione delle polarità (ved. Fig. 2). RICARICA Prima di usare il trapano elettrico, caricare la batteria come indicato di seguito.

1. Collegare il cavo di alimentazione del caricatore a

una presa CA. Quando si collega la spina del caricatore ad una presa a muro, la spia pilota lampeggia in rosso (A intervalli di 1 secondo).

2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria nel caricatore fino a che tocca il fondo del caricatore e controllare la polarità come mostrato nella Fig 3. ATTENZIONE: 䡬 Se le pile sono inserite in direzione contraria, non solo la carica diviene impossibile ma possono verificarsi anche problemi nel caricatore come la deformazione del terminale di carica.

Quando si inserisce una batteria nel caricatore, la spia pilota si illumina stabilmente in rosso. Quando la batteria è completamente carica, la spia pilota lampeggia in rosso (A intervalli di un secondo). (Vedere le Tabella 1) (1) Indicazione della spia Le indicazioni della spia sono come indicato nella Tabella 1, a seconda delle condizioni del caricatore o della batteria ricaricabile. Tabella 1 Indicazioni della spia Prima della Lampeggia Si illumina per 0,5 secondi. carica Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Si illumina Si illumina stabilmente Lampeggia Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Lampeggia Si illumina per 1 secondo. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Carica completa Batteria surriscaldata. Impossibile ricaricare (la ricarica comincerà quando la batteria si raffredda). Spia (rossa) Durante la carica Standby di surriscalda- mento (2) Temperatura della batteria ricaricabile Le temperature delle batterie ricaricabili sono indicate nella Tabella 2. Prima di ricaricare batterie che si sono surriscaldate è necessario farle raffreddare. Tabella 2 Gamma di temperature per la ricarica delle batterie (3) Tempo di carica necessario A seconda della combinazione di caricatore e batterie, il tempo di carica è come indicato nella Tabella 3. Tabella 3 Tempo di carica (a 20°C) NOTA Il tempo di carica può variare a seconda della temperatura e della tensione della fonte di alimentazione.

4. Scollegare il cavo di alimentazione del caricatore

5. Tenere saldamente il caricatore e estrarre la batteria

Come mantenere più lunga la durata delle batterie. (1) Ricaricare le batterie prima che si scarichino completamente. Quando si sente che la potenza dell’attrezzo si indebolisce, interrompere l’uso e ricaricare la batteria. Se si continua l’uso e si finisce la corrente elettrica, la batteria può essere danneggiata e la sua durata abbreviarsi. (2) Evitare di raggiungere alte temperature. Una batteria ricaricabile si riscalda subito dopo l’uso. Se si ricarica una batteria subito dopo averla usata, la sostanza chimica interna viene deteriorata e la durata della batteria abbreviata. Consentire alla batteria di raffreddarsi per un po’e quindi ricaricarla. ATTENZIONE 䡬 Se il caricabatterie viene utilizzato di continuo, potrebbe surriscaldarsi provocando così malfunzionamenti. Una volta terminato il caricamento, attendere 15 minuti prima di ricaricare nuovamente. 䡬 Se la batteria viene ricaricata quando è ancora calda per l’uso o l’esposizione alla luce del sole, la spia può illuminarsi in verde. La batteria non verrà ricaricata. In tal caso, lasciare raffreddare la batteria prima di ricaricarla.

PRIMA DI INIZIARE LE OPERAZIONI

1. Stabilire e controllare l’ambiente di lavoro

Controllare che l’ambiente di lavoro sia adatto seguendo le precauzioni di cui sopra. OPERAZIONE ATTENZIONE: 䡬 Quando si usa il gancio munito di lampada, fare attenzione a che l’apparecchio principale non cada. Se l’utensile dovesse cadere, si potrebbero verificare incidenti. 䡬 Non attaccare all’unità principale utensili punta diversi da una punta Philips quando si trasporta l’unità principale con il gancio munito di lampada tenendolo attaccato alla cintura. Si può rimanere feriti se si trasporta l’apparecchiatura attaccata alla cintura con componenti dalla punta aguzza, come una punta trapano.

1. Uso del gancio munito di lampada

Il gancio munito di lampada può essere instalalto sul lato destro o sinistro e l'angolo può essere regolato in 5 fasi da 0° a 80°. (1) Uso del gancio (a) Estrarre il gancio verso di sé in direzione della freccia (A) e girarlo in direzione della freccia (B). (Fig. 5) (b) L’angolazione può essere regolata in 5 scatti (0°, 20°, 40°, 60°, 80°). Regolare l’angolazione del gancio sulla posizione desiderata per l’uso. (2) Cambiamento della posizione del gancio ATTENZIONE: Un’installazione incompleta del gancio può causare ferite durante l’uso. (a) Trattenere saldamente l’unità principale e rimuovere la vite con un cacciavite a lama piatta o una moneta. (Fig. 6) (b) Rimuovere il gancio e la molla. (Fig. 7) (c) Installare il gancio e la molla sull’altro lato e fissare saldamente con la vite. (Fig. 8) NOTA: Fare attenzione all’orientamento della molla. Installare la molla con il diametro più grande lontano da sè. (Fig. 8) (3) Uso come luce ausiliaria (a) Premere l’interruttore per spegnere la luce. Se si dimentica, la luce si spegne automaticamente dopo 15 minuti. (b) La direzione della luce può essere regolata nella gamma di posizioni gancio 1-5. (Fig. 9) 䡬 Tempo di illuminazione Pile N al manganese: circa 15 ore. Pile N alcaline: circa 30 ore. ATTENZIONE: Non guardare direttamente la luce. Tale azione può causare danni alla vista. (4) Sostituzione delle pile (a) Allentare la vite del gancio con un cacciavite con testa a croce (n.1). (Fig. 10) Rimuovere il coperchio del gancio spingendo in direzione della freccia. (Fig. 11) (b) Rimuovere le pile vecchie e inserire le pile nuove. Allineare con le indicazioni sul gancio e posizionare correttamente i terminali più (+) e meno (–). (Fig. 12) (c) Allineare la tacca sul corpo principale del gancio con la sporgenza sul coperchio del gancio, premere il coperchio del gancio in direzione opposta a quella della freccia mostrata nella Fig. 11 e quindi serrare la vite. Usare pile N reperibili in commercio (1,5 V). NOTA: Non serrare eccessivamente la vite. Tale azione può danneggiare la filettatura della vite. ATTENZIONE: 䡬 Se non si osservano le seguenti precauzioni, si possono avere perdite di fluido delle pile, formazione di ruggine o problemi di funzionamento. Posizionare correttamente i terminali più (+) e meno (–) delle pile. Sostituire entrambe le pile contemporaneamente. Non mischiare pile vecchie e nuove. Rimuovere immediatamente le pile del gancio quando sono scariche. 䡬 Non gettare via le pile insieme all’immondizia normale e non gettare le pile nel fuoco. 䡬 Conservare le pile fuori della portata dei bambini. 䡬 Usare le pile correttamente secondo le specifiche e le indicazioni delle pile stesse.

2. Installazione della testa avvitatrice

Per installare la testa avvitatrice, seguite sempre le procedure seguenti. (Fig. 4) (1) Tirare in avanti il manicotto guida. (2) Inserite la testa avvitatrice nel foro esagonale nella presa. (3) Lasciate andare il manicotto guida in modo che ritorni nella sua posizione originale. ATTENZIONE: Se il manicotto guida non fa ritorno alla sua posizione originale, la testa avvitatrice non è bene installata. 04Ita_WH18DFL_WE 3/19/09, 20:2430Italiano

3. Rimozione della punta

Si prega di effettuare il procedimento inverso rispetto al metodo di installazione della punta.

4. Assicurarsi che la batteria sia montata in modo

5. Controllare la direzione della rotazione

La punta gira in senso orario (come visto dal retro) se si preme la parte di destra R del selettore. Per far girare la punta in senso antiorario premere la parte sinistra L del selettore (Vedere Fig. 13) (I contrassegni

sono apportati sul corpo dell’attrezzo).

6. Funzionament dell'interruttore

䡬 Premendo il grilletto interruttore, l’utensile si mette in movimento. Lasciando andare il grilletto, il motore si ferma. 䡬 La velocit† di rotazione del trapano può essere dell’interruttore viene premuto. La velocità è bassa quando il grilletto dell’interruttore viene premuto leggermente, e aumenta a mano a mano che l’interrutoore viene premuto maggiormente. NOTA 䡬 Prima di cominciare a ruotare, il motore produce un ronzio. Tale rumore non è indice di cattivo funzionamento delle macchina.

7. Stringere ed estrarre viti

Installate la testa avvitatrice adatta alle viti, poi allineatela con le scanalature delle teste delle viti e stringetele. L’attrezzo va spinto solo quanto basta per mantenere la lama della testa avvitatrice nella scanalatura della testa della vite. ATTENZIONE Se stringete una vite troppo a lungo, potreste stringerla troppo o spezzarla. Se stringete una vite tenendo l’attrezzo in modo che formi un angolo con l’asse della vite stessa, potreste danneggiarne la testa, inoltre la vite non verrebbe stretta con forza sufficiente. Tenete perciò il giravite battente sempre perpendicolare all’asse della vite.

PRECAUZIONI NELL’USO

1. Riposo dell’unità dopo lavoro continuo

Dopo un lavoro continuo di serraggio bulloni, lasciar riposare l’unità per 15 minuti circa quando si sostituisce la batteria. La temperatura del motore, interruttore, ecc. sale se si riprende immediatamente il lavoro dopo la sostituzione della batteria, con il rischio che si bruci tutto. NOTA Non toccare le parti metalliche, perché diventano molto calde durante il funzionamento continuo.

2. Avvertenze sull’uso dell’interruttore di controllo della

velocità Questo interruttore ha un circuito elettronico incorporato che cambia la velocità di rotazione. Di conseguenza, quando la levetta di scatto dell’interruttore viene tirata solo leggermente (rotazione a bassa velocità) e il motore viene fermato mentre avvita continuamente delle viti, i componenti delle parti del circuito elettronico possono surriscaldarsi ed essere danneggiati.

3. Usate un tempo di fissaggio adeguato alla vite

Il momento di forze appropriato per una vite differisce a seconda del materiale e della misura della vite e del materiale in cui la si sta inserendo, etc. per cui è necessario usare un tempo di fissaggio adeguato alla vite. In particolare se viene usato un lungo tempo di fissaggio nel caso di viti più piccole di un’M8, c’è il pericolo che la vite si rompa, per cui controllate il tempo di fissaggio e il momento di forze di fissaggio in precedenza.

4. Lavorare con una forza di serraggio adatta per il

bullone da serrare La forza di serraggio ottimale dipende dal tipo di materiale e dalle dimensioni del bullone a dado. Una forza di serraggio eccessivamente elevata potrebbe rovinare o persino rompere il bullone. Applicare la forza di avvitamento corretta per il tempo corretto per ogni bullone.

5. Controllo della forza di serraggio

Gli elementi elencati di seguito riducono la forza di serraggio. Di conseguenza, è consigliabile controllare la forza di serraggioj necessaria serrando alcunibulloni facendo uso di una chiave torsiometrica, a mano. Elementi che riducono la forza di serraggio. (1) Voltaggio Quando viene raggiunto il margine di scaricamento, il voltaggio diminuisce e la forza di torsione decresce. (2) Tempo d’uso dell’utensile La forza di serraggio aumenta con l’aumentare del tempo d’uso dell’utensile. Tuttavia, raggiunto un certo limite, anche prolungando l’azione del giravite la forza di serraggio non aumenta più. (3) Diametro del bullone La coppia di serraggio varia a seconda del diametro del bullone. Generalmente un bullone di diametro maggiore richiede una forza di serraggio maggiore. (4) Condizioni di serraggio La forza di serraggio varia con il rapporto di serraggio, la classe e la lunghezza del bullone, e questo anche se la filettautura rimane invariata. La forza di serraggio varia pure a seconda della superficie del metallo attraverso il quale è fatto passare il bullone. Se il dado e il bullone girano insieme, la forza di serragio è notevolmente ridotta.

MANUTENZIONE ED ISPEZIONE

1. Ispezione della testa avvitatrice

L’uso di una testa avvitatrice dalla lama consunta può essere pericoloso, poichè essa tende a scivolare fuori dalla scanalatura della testa della viti. Sostituitella.

2. Inspezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fissate. Se una di queste dovesse essere alentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore” degli attezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua. 04Ita_WH18DFL_WE 3/19/09, 20:2431Italiano

4. Pulizia della carcassa dell’utensile

Se il trapano-avvitatore è sporco, pulirlo con uno staccio soffice, inumidito di acqua e sapone. Non usare solventi cloridici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

Conservare il trapano-avvitatore ad una temperatura inferiore ai 40°C e non a portata di mano di bambini.

6. Lista dei pezzi di ricambio

ATTENZIONE: Riparazioni, modifiche e ispezioni di utensili elettrici HiKOKI devono essere eseguite da un centro assistenza HiKOKI autorizzato. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza HiKOKI autorizzato quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE: Gli utensili elettrici HiKOKI vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi possono essere modificati senza preavviso. GARANZIA Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato HiKOKI. NOTA: A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicaizione. Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformitá a EN60745 e descritti in conformità alla normativa ISO

Livello misurato di potenza sonora pesato A: 101 dB (A) Livello misurato di pressione sonora pesato A: 90 dB (A) KpA incertezza: 3 dB (A) Indossare protezioni per l’udito. Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745. Serraggio di impatto dei fissaggi della massima capacità dell’utensile: Valore di emissione vibrazioni ah, = 13,9 m/s

Incertezza K = 2,9 m/s

AVVERTENZA 䡬 Il valore di emissione vibrazioni durante l’uso effettivo dell’utensile può essere diverso dal valore dichiarato in base alle modalità di utilizzo dell’utensile stesso. 䡬 Per individuare le misure di sicurezza per la protezione dell’operatore basate su stima dell’esposizione nelle effettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l’utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio). 04Ita_WH18DFL_WE 3/19/09, 20:2432Nederlands

1 Modello 2 N° di serie 3 Data di acquisto 4 Nome e indirizzo dell'acquirente 5 Nome e indirizzo del rivenditore (Si prega di apporre il timbro con questi dati)

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo sotto la nostra esclusiva responsabilità che l’avvitatore ad impulso a batteria, identifi cato dal tipo e dal codice identifi cativo specifi co *1), è conforme a tutti i requisiti delle direttive *2) e degli standard *3). Documentazione tecnica presso *4) – Vedere sotto. Il gestore delle norme europee presso l’uffi cio di rappresentanza in Europa è autorizzato a compilare il fascicolo tecnico. La dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.
