| Caractéristique | Détails |
|---|---|
| Type de produit | Perceuse sans fil |
| Tension | 18 V |
| Capacité de la batterie | Li-ion, 3.0 Ah |
| Vitesse à vide | 0-600 / 0-1900 tr/min |
| Couple maximal | 60 Nm |
| Mandrin | Mandrin auto-serrant 13 mm |
| Poids | 1.8 kg |
| Dimensions | 210 x 220 x 70 mm |
| Utilisation | Idéale pour le perçage et le vissage dans divers matériaux |
| Maintenance | Vérifier régulièrement l'état de la batterie et nettoyer les filtres |
| Sécurité | Utiliser des lunettes de protection et des gants lors de l'utilisation |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - WH18DFL HiKOKI
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice WH18DFL - HiKOKI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WH18DFL de la marque HiKOKI.
MODE D'EMPLOI WH18DFL HiKOKI
3) Sécurité personnelle
a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.
4) Utilisation et entretien d'un outil électrique
a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise et/ou la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

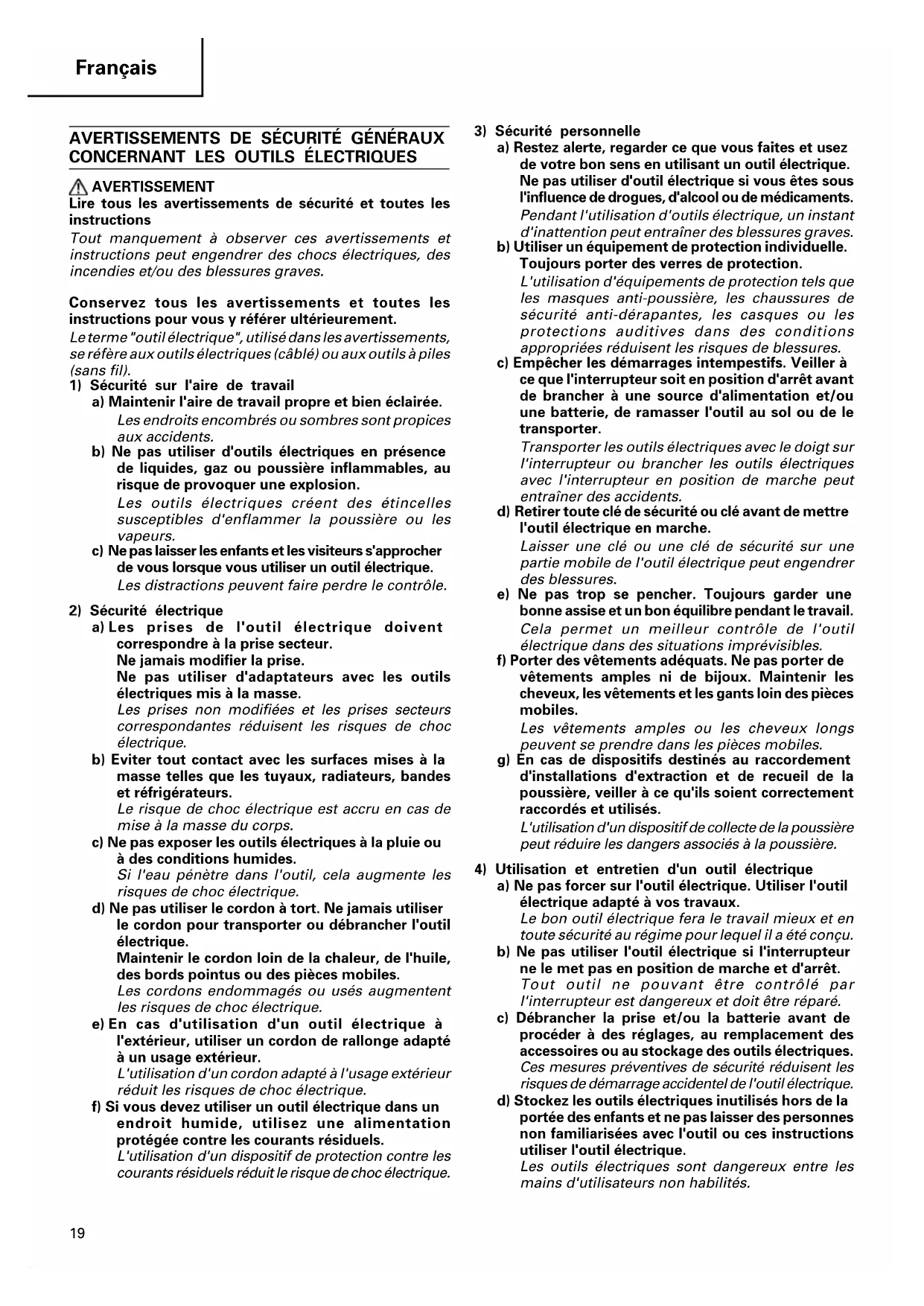

CONCERNANT LES OUTILS ÉLECTRIQUES
AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).
1) Sécurité sur l'aire de travail
a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière ou les vapeurs. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.
2) Sécurité électrique
a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique. 03Fre_WH18DFL_WE 3/19/09, 20:2319Français
e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.
5) Utilisation et entretien de l’outil à batterie
a) Recharger uniquement avec le chargeur spécifié par le fabricant. Un chargeur adapté pour un type de batterie peut constituer un risque d’incendie en cas d’utilisation avec une autre batterie. b) Utiliser les outils électriques exclusivement avec les batteries désignées. L’utilisation d’autres batteries peut entraîner un risque de blessures et d’incendie. c) Lorsque la batterie n’est pas utilisée la garder à l’écart d’objets métalliques tels que trombones, pièces, clés, clous, vis ou autres petits objets métalliques pouvant interférer avec les bornes de la batterie. L’interférence avec les bornes de la batterie peut entraîner des brûlures ou un incendie. d) Dans des conditions extrêmes, du liquide peut couler de la batterie ; éviter tout contact. En cas de contact accidentel, rincer à l’eau. En cas de contact avec les yeux, consulter un médecin. Le liquide de la batterie peut entraîner des irritations ou des brûlures.
a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique. PRECAUTIONS Maintenir les enfants et les personnes infirmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infirmes.
PRECAUTIONS POUR LA PERCEUSE À
PERCUSSION SUR BATTERIE
1. Outil portatif destiné au serrage et au desserrage
des vis. Utiliser l’outil uniquement à ces fins.
2. Mettre des tampons dans les oreilles pour une
utilisation prolongée.
3. Manipuler le chargeur d’une seule main est
extrêment dangereux. Dès lors, toujours le tenir fermement des deux mains.
4. Après avoir installé la mèche, tirer légèrement sur
celle-ci pour s’assurer qu’elle est fermement fixée. En effet, si la mèche n’est pas bien mise en place, ele pourrait se détacher de l’outil et provoquer un accident.
5. Utiliser la mèche qui correspond à la vis.
6. Le fait de serrer une vis à un angle inadéquat peut
endommager la tête de la vis et de plus, il est alors impossible de transmettre la force requise à cette vis. Dès lors, toujours serrer les vis en alignant la perceuse perpendiculairement à celles-ci.
7. Chargez toujours la batterie à une température de
0°C – 40°C. Le fait de charger la batterie à des températures inférieures à 0°C ou supérieures à 40°C peut nuire à la qualité du chargement et réduire la durée de vie de la batterie. La température la plus appropriée serait de 20 – 25°C.
8. Quand une charge a été effectuée, laissez le chargeur
au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie. Ne pas recharger la batterie pendant plus de deux heures.
9. Ne laissez pas de corps étrangers pénétrer par le
trou de raccord de la batterie rechargeable.
10. Ne désassemblez jamais la batterie rechargeable et
11. Ne court-circuitez jamais la batterie rechargeable.
Le fait de court-circuiter la batterie génèrera un courant électrique élevé et une surchauffe, ce qui entrainera la brûlure ou l’endommagement de la batterie.
12. Ne jetez pas la batterie au feu. Elle pourrait exploser.
13. Pour le forage dans un mur, le sol ou le plafond,
vérifiez qu’il n’y a pas présence de cordons électriques enfouis, etc.
14. Apportez la batterie au magasin où vous l’avez
achetée dès que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne jetez pas de batterie usagée.
15. L’utilisaiton d’une batterie usagée endommagera
16. Ne pas insérer d’objets dans les fentes de ventilation
du chargeur. Ne pas introduire d’objets métalliques ou des pro duits inflammables dans les fentes d’aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur. PRÉCAUTIONS RELATIVES A LA BATTERIE AU LITHIUM ION Cette batterie est exclusivement réservée à la perceuse à percussions. Ne jamais l'utiliser avec un autre outil de grande puissance (scie circulaire, scie alternative, meuleuse, souffleuse etc.) Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.
1. Lorsque la charge restante de la batterie diminue, le
moteur s'arrête. Dans ce cas de figure, chargez immédiatement la batterie. 03Fre_WH18DFL_WE 3/19/09, 20:2320Français
SPECIFICATIONS OUTIL ELECTRIQUE Vitesse à vide 0-2500 min – 1 Capacité (boulon ordinaire) M5 – M12 Couple de serrage (Maximum) 130 N·m Batterie rechargeable BCL1815: Li-ion 18 V (1,5 Ah 5 piles) Poids 1,5 kg CHARGEUR Modèle UC18YGL2 Tension de charge 7,2 – 18 V Poids 0,6 kg ACCESSOIRES STANDARD WH18DFL 1 Batterie (BCL1815) .................................. 2 (2LCFK) 2 Chargeur (UC18YGL2) ............................ 1 3 Boîtier en plastique ................................ 1 Les accessoires standard sont sujets à changement sans préavis.
2. En cas de surcharge de l'outil, actionnez le
commutateur de l'outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.
3. En cas de surchauffe due à un travail trop intensif,
l’alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l’utiliser. En outre, respectez la précaution et l’avertissement suivants. AVERTISSEMENT Afin d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respectez scrupuleusement les précautions suivantes :
1. Assurez-vous que les copeaux et la poussière ne
s’accumulent pas sur la batterie. 䡬 Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie. 䡬 Assurez-vous que les copeaux et la poussière qui tombent sur l’outil lorsque vous travaillez ne s’accumulent pas sur la batterie. 䡬 Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière. 䡬 Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).
2. Ne percez pas la batterie à l’aide d’un objet pointu tel
qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.
3. N’utilisez pas une batterie dont l’extérieur est
déformé ou laisse penser qu’elle est défectueuse.
4. N’insérez pas la batterie à l’envers (pôles inversés).
5. Ne raccordez pas directement la batterie à une prise
électrique ou à un allume-cigare.
6. N’utilisez pas la batterie à d’autres fins que celle
7. En cas d’échec du chargement d’une batterie, même
après un certain délai, arrêtez immédiatement le rechargement.
8. N’exposez pas la batterie à des températures ou à
une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
9. Maintenez à la batterie à l’écart de toute flamme en
cas de détection d’une fuite ou d’une mauvaise odeur.
10. Ne pas utiliser à proximité d’une source puissante
d’électricité statique.
11. En cas de fuite de la batterie, de mauvaise odeur,
de génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus. PRECAUTION
1. En cas de projection dans les yeux de liquide ayant
fuit de la batterie, ne vous frottez pas les yeux, rincez-les à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil.
2. En cas de projection de liquide ayant fuit de la batterie
sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.
3. En cas de détection de rouille, de mauvaise odeur,
de surchauffe, de décoloration, de déformation et/ ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant.
Les accessoires à option sont sujets à changement sans préavis. 03Fre_WH18DFL_WE 3/19/09, 20:2321Français
AMPPLICATION 䡬 Enfoncement et extraction de vis mécaniques, vis de bois, vis de taraudage, etc.
1. Retrait de la batterie
Maintenir fermement la poignée et pousser le taquet de la batterie pour l’enlever (Voir Fig. 1 et 2). ATTENTION : Ne jamais court-circuiter la batterie.
2. Mise en place de la batterie
Insérer la batterie tout en respectant la polarité (voir Fig. 2). CHARGE Avant d’utiliser la perceuse épectrique, chargez la batterie comme suit.
1. Brancher le cordon d’alimentation du chargeur sur
une prise secteur. Quand vous raccordez la fiche du chargeur à une prise murale, le voyant témoin clignote en rouge (à intervalles d’une seconde).
2. Insérer la batterie dans le chargeur.
Insérer fermement la pile dans le chargeur, jusqu’à ce qu’elle entre en contact avec le fond du chargeur et vérifier les polarités comme illustré aux Fig. 3. ATTENTION: 䡬 Si les piles sont insérées dans le mauvais sens, la recharge sera impossible. En outre, le chargeur peut être endommagé, par exemple la borne de recharge peut être déformée.
Quand vous insérez une batterie dans le chargeur, le voyant témoin s’allume en rouge. Quand la batterie est complètement chargée, le voyant témoin clignote en rouge (à intervalles d’une seconde). (voir Tableau 1) (1) Indication du voyant Les indications du voyant sont expliquées dans le Tableau 1, selon la condition du chargeur ou de la batterie rechargeable. Tableau 1 Indications du voyant Avant la Clignote S’allume pendant 0,5 seconde. recharge Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) S’allume S’allume sans interruption Clignote S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Clignote S’allume pendant 1 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Pendant la recharge Recharge terminée Veille en surchauffe Batterie en surchauffe. Chargement impossible (le chargement commencera une fois que la batterie sera froide). Lampe témoin (rouge) (2) Au sujet de la température de la batterie rechargeable Les plages de température des batteries rechargeables sont indiquées dans le Tableau 2 ; en outre, vous devez laisser refroidir les batteries avant de les recharger. Tableau 2 Plage de recharge des batteries (3) Au sujet du temps de recharge Suivant le type de chargeur et de batterie, le temps de recharge indiqué sur le Tableau 3 varie comme suit: Tableau 3 Temps de recharge (à 20°C) REMARQUE Le temps de recharge peut varier selon la température et la tension de la source.
4. Débrancher le cordon d’alimentation secteur de la
5. Tenir fermement le chargeur et dégager la batterie
REMARQUE Après le chargement, retirer tout d’abord les batteries du chargeur et les entreposer de la manière adéquate. Batteries rechargeables Températures de recharge de la batterie BCL1415, BCL1430, EBL1430, BCL1815, EBM1830 0°C – 50°C Chargeur UC18YGL2 Batterie BCL1415, BCL1815 Env. 40 min. BCL1430, EBL1430, Env. 90 min. EBM1830 03Fre_WH18DFL_WE 3/19/09, 20:2322Français
Comment prolonger la durée de vie des batteries. (1) Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira. (2) Eviter d’effectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser. ATTENTION 䡬 Si le chargeur de batterie a été utilisé en continu, une surchauffe risque de se produire, ce qui peut provoquer des dysfonctionnements. Une fois la recharge terminée, attendez 15 minutes avant la prochaine recharge. 䡬 Si vous rechargez la batterie alors qu’elle est encore chaude (soit parce que vous venez de l’utiliser, soit parce qu’elle a été exposée au soleil), il est possible que la lampe témoin clignote en vert. La batterie ne sera pas rechargée. Le cas échéant, laissez la batterie refroidir avant de la recharger.
AVANT LA MISE EN MARCHE
1. Installation et vérification de l’environnement de
travail Vérifier si l’environnement de travail est adéquat en suivant les précautions ci-dessus. UTILISATION ATTENTION : 䡬 Lorsqu’on utilise le crochet muni d’un éclairage, faire bien attention à ce que l’outil principal ne tombe pas. Si l’outil tombe, cela risque de provoquer un accident. 䡬 Ne pas fixer d’outil avec une pointe autre qu’une mèche Phillips sur l’élément principal de l’outil lorsqu’on transporte l’outil principal avec le crochet muni d’un éclairage attaché à la ceinture. On risque de provoquer des blessures si l’on transporte l’outil accroché à la ceinture avec des accessoires à bout pointu, par exemple un foret, fixés sur l’outil.
1. Utilisation d’un crochet muni d’un éclairage
Le crochet muni d’un éclairage se fixe soit à droite soit à gauche, et son angle se règle sur 5 paliers de 0° à 80°. (1) Ouverture du crochet (a) Tirer le crochet vers soi dans le sens de la flèche (A), et le tourner dans le sens de la flèche (B). (Fig. 5) (b) L’angle se règle sur 5 paliers (0°, 20°, 40°, 60°, 80°). Régler l’angle du crochet sur la position d’utilisation voulue. (2) Modification de la position du crochet ATTENTION : Une installation incomplète du crochet peut entraîner des blessures physiques lors de l’utilisation. (a) Tenir fermement le boîtier de l’outil et retirer la vis à l’aide d’un tournevis pour écrou à fente ou d’une pièce de monnaie. (Fig. 6) (b) Retirer le crochet et le ressort. (Fig. 7) (c) Fixer le crochet et le ressort de l’autre côté et serrer à fond avec la vis. (Fig. 8) REMARQUE : Faire attention à l’orientation du ressort. Installer le ressort avec le gros diamètre loin de soi. (Fig. 8) (3) Utilisation de la lampe auxiliaire (a) Appuyer sur l’interrupteur pour allumer la lampe. Si on l’oublie, la lampe s’éteint automatiquement 15 minutes plus tard. (b) Il est possible de régler la direction de la lampe dans la plage des positions 1 à 5 du crochet. (Fig. 9) 䡬 Durée d’éclairage Piles au manganèse N : environ 15 heures Piles alcalines N : environ 30 heures ATTENTION : Ne pas regarder la lampe directement. Cela pourrait abîmer les yeux. (4) Remplacement des piles (a) Desserrer la vis du crochet avec un tournevis à tête phillips (no. 1). (Fig. 10) Retirer le cache du crochet en appuyant dessus dans le sens de la flèche. (Fig. 11) (b) Retirer les piles usées et insérer des piles neuves. Les aligner sur le crochet et disposer les bornes positive (+) et négative (–) correctement. (Fig. 12) (c) Aligner la découpe du corps principal du crochet sur la saillie du cache du crochet, appuyer sur le cache du crochet dans le sens contraire à celui de la flèche de la Fig. 11, puis resserrer la vis. Utiliser des piles N (1,5 V) en vente dans le commerce. REMARQUE : Ne pas trop serrer la vis. Cela pourrait abîmer le filetage. ATTENTION : 䡬 Le non respect des précautions suivantes risque d’entraîner une fuite d’électrolyte, l’apparition de rouille ou une anomalie. Disposer les bornes positive (+) et négative (–) correctement. Remplacer les deux piles en même temps. Ne pas mélanger des piles neuves et des piles ayant déjà servi. Retirer les piles du crochet dès qu’elles sont usées. 䡬 Ne pas jeter les piles aux ordures ménagères ni les jeter au feu. 䡬 Ranger les piles hors de portée des enfants. 䡬 Utiliser les piles conformément à leurs spécifications et à leurs indications.
2. Mise en place de la mèche
Pour installer la mèche, toujours se reporter aux démarches suivantes. (Fig. 4) (1) Repousser le manchon-guide vers l’avant. (2) Insérer la mèche dans l’orifice hexagonal de la douille. (3) Relâcher le manchon-guide et le replacer à sa position originale. 03Fre_WH18DFL_WE 3/19/09, 20:2323Français
ATTENTION : Si le manchon-guide n’est pas replacé à sa position originale, la mèche n’est pas installée correctement.
3. Retrait de la mèche
Procéder dans le sens inverse de l’installation de la mèche.
4. Vérifiez se la batterie a été correctement installée
5. Vérifiez la direction de rotation.
La mèche tourne dans le sens horaire (vu de l’arriére) quand on appuie sur côté-R du sélecteur. En appuyant sura côté-L du sélecteur la mèche tourne dans le sens anti-horaire (Voir Fig. 13) (Les repères
sont marqués sur le corps).
6. Fonctionnement de l'interrupteur
䡬 Quand le trigger de l’interrupteur est tiré, l’outil tourne. Quand le trigger est relâché, l’outil s’arrête. 䡬 La vitesse de rotation de la foreuse peut être contrôlée en faisant varier la force avec laquelle on appuie sur l’interrupteur. En appuyant légèrement sut l’interrupteur, la vitesse est basse et elle augmente lorsqu’on appuie plus fort. REMARQUE 䡬 La vitesse de rotation de la foreuse peut être contrôlée en faisant varier la force avec laquelle on appuie sur l’interrupteur. En appuyant légèrement sur l’interrupteur, la vitesse est basse et elle augmente lorsqu’on appuie plus fort.
7. Serrage et desserrage des vis
Installer une mèche correspondant à la vis, faire coincider la mèche avec les rainures sur la tête de la vis, puis commencer à serrer. Appuyer sur la perceuse juste assez pour que la mèche tienne dans les rainures. ATTENTION Si l’on serre trop longtemps une vis, celle-ci peut se briser. Si l’on serre une vis à un angle inadéquat, la tête de vis peut être endommagée et de plus, il est impossible de transmettre à la vis la force requise. Dès lors, toujours aligner la visseuse perpendiculairement aux vis.
PRECAUTIONS DE FONCTIONNEMENT
1. Repos de l’appareil après un travail continu
Après un travail de serrage de boulons effectué de façon continue, laisser l’outil reposer pendant environ 15 minutes lors du remplacement de la batterie. La température du moteur, de la gâchette, etc. augmentera si le travail est repris tout de suite après le remplacement de la batterie, ce qui risque de provoquer un grillage. REMARQUE Ne pas toucher les pièces métalliques, car elles deviennent très chaudes lors d’un travail continu.
2. Précautions d’utilisation du sélecteur de réglage de
vitesse Ce sélecteur comprend un circuit électronique intégré qui fait varier à l’infini la vitesse de rotation. Par conséquent, si la gâchette de sélection n’est tirée que légèrement (faible vitesse de rotation) et le moteur est arrêté tout en vissant des vis en continu, les composants du circuit électronique risquent de chauffer et d’être endommagés.
3. Utiliser le couple de serrage adapté à chaque type de
vis Le couple de serage approprié varie en fonction du matériau et de la taille de la vis, ainsi que le matériau dans lequel elle est vissée. Par conséquent, utiliser un temps de serrage approprié. Plus particulièrement, si l’on utilise un long temps de serrage dans le cas de vis de taiffe inférîeure à M8, celles-ci peuvent se briser parce que trop longtemps serrées. Dès lors, vérifier, avant toute chose, le couple et le temps de serrage.
4. Travailler à un couple de serrage convenable pour le
boulon percuté Le couple de serrage optimal pour écrous et boulons diffère en fonction de la matière et de la taille des écrous et des boulons. Un couple de serrage frop important pour un petit boulon risque de déformer ou de fendre lee boulon. Le couple augment proportionnellement au temps de fonctionnement. Utiliser le réglage d’échelle et le temps de fonctionnement appropriés pour le boulon.
5. Vérifier le couple de serrage
Les facteurs suivants contributent à une réduction du couple de serrage. Ainsi, vérifier le couple de serrage réel désiré en serrage quelques boulons avec une clé dynamométrique à main avant d’effecteur le travail. Facteurs influençant le couple de serrage. (1) Tension Si la marge de décharge est atteine, la tension décroît et le couple e serrage diminue. (2) Temps de fonctionnement Le couple de serrage augmente quand le temps de fonctionnement augmente. Toutefois, le couple de serrage n’augmente pas au-dessus d’une certaine valeur, ceci même si l’appareil fonctionne pendant longtemps. (3) Diamètre de boulon Le couple de serrage varie en fonction de la taille du boulon. En règle générale, un boulon de diamètre plus large nécessite un couple de serrage plus important. (4) Conditions de serrage Le couple de serrage diffère selon le rapport de couple, la classification et la longueur des boulons et ceci même si des boulons ayant des filetages de dimensions identiques sont utilisés. Le couple diffère aussi en fonction de l’état du métal à la surface à travers lequel les boulons doivent être serrés.
Utiliser une mèche brisée ou usée présente un danger réel, car ce genre de mèche peut jaillir de l’outil. Remplacer la mèche.
2. Vérifiez régulièrement toutes les vis de fixation
Vérifiez régulièrement toutes les vis de fixation et assurez-vous qu’elles sont bien serrées. S’il advient qu’une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de sérieux dangers.
3. Entretien du moteur
Le bobinage de l’ensemble moteur est le “cœur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau. 03Fre_WH18DFL_WE 3/19/09, 20:2324Français
4. Nettoyage de l’extérieur
Quand la perceuse-visseuse eset sale, essuyez la avec un chiffon sec et doux ou un chiffon imbibé d’eau savoneuse. N’utilisez pas de solvant au chlore, d’essence ou de diluant, car ils font fondre les matières plastiques.
Rangez la perceuse-visseuse dans un endroit où la température est inférieure à 40°C et hors de portée des enfants.
6. Liste des pièces de rechange
es réparations, modifications et inspections des outils électriques HiKOKI doivent être confiées à un service après-vente HiKOKI agréé. Il sera utile de présenter cette liste de pièces au service après-vente HiKOKI agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS :
es outils électriques HiKOKI sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable. GARANTIE Nous garantissons que l’ensemble des Outils électriques HiKOKI sont conformes aux réglementations spécifiques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'Outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du Mode d’emploi, dans un service d’entretien autorisé. REMARQUE : Par suite du programme permanent de recherche et de développement HiKOKI, ces spécific ations peuvent faire l’objet de modifications sans avis préalable. Au sujet du bruit et des vibrations Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conforme à ISO 4871. Niveau de puissance sonore pondérée A: 101 dB (A) Niveau de pression acoustique pondérée A: 90 dB (A) Incertitude KpA: 3 dB (A) Porter une protection de l’ouïe. Valeurs totales des vibration (somme vectorielle triaxiale) déterminée conformément à EN60745. Serrage par percussion de fixations à la capacité maximale de l’outil: Valeur d’émission de vibration ah, = 13,9 m/s
AVERTISSEMENT 䡬 La valeur d’émission de vibration en fonctionnement de l’outil électrique peut être différente de la valeur déclarée, en fonction des utilisations de l’outil. 䡬 Pour identifier les mesures de protection de l’utilisateur fondées sur une estimation de l’exposition en conditions d’uitilisation (tenant compte de tous les aspects du cycle d’utilisation, tels que les moments où l’outil est mis hors tension ou lorsqu’il tourne à vide en plus des temps de déclenchements). 03Fre_WH18DFL_WE 3/19/09, 20:2325Italiano
1 No. de modèle 2 No. de série 3 Date d'achat 4 Nom et adresse du client 5 Nom et adresse du revendeur (Cachet portant le nom et l'adresse du revendeur)
Nous déclarons sous notre entière responsabilité que la visseuse percussion à batterie, identifi ée par le type et le code d'identifi cation spécifi que *1) est en conformité avec toutes les exigences applicables des directives *2) et des normes *3). Dossier technique en *4) - Voir ci-dessous. Le Gestionnaire des normes européennes du bureau de représentation en Europe est autorisé à constituer le dossier technique. Cette déclaration s'applique aux produits désignés CE.
