PU-PM3 - Taladro HiKOKI - Manual de uso y guía de instrucciones gratis

Marca	HiKOKI
Modelo	PU-PM3
Tipo de producto	Taladro con cable
Potencia de entrada	670 W
Voltaje	110–240 V (según la región)
Velocidad en vacío	750 /min
Capacidad de perforación (acero)	16 mm
Capacidad de perforación (madera)	36 mm
Peso (sin cable)	4,7 kg
Tipo de portabrocas	Portabrocas con llave
Llave de portabrocas	Incluida
Tope de profundidad	Incluido (tope)
Conexión a tierra	Cable de 3 conductores con enchufe de conexión a tierra
Interruptor de encendido	Interruptor de gatillo con bloqueo (tope)
Escobillas de carbón	Reemplazables (N.º indicado en la escobilla)
Tipo de motor	Motor universal (con escobillas)
Aplicaciones	Perforación en metal, madera, plástico
Requisito del cable de extensión	Use un grosor y capacidad nominal suficientes
Mantenimiento	Inspección regular de tornillos, escobillas de carbón, cono del portabrocas
Características de seguridad	Conexión a tierra, interruptor de bloqueo, use protección para los ojos
Servicio	Solo por el Centro de Servicio Autorizado de HiKOKI
Accesorios incluidos	Llave de portabrocas (1), Tope (1)

Preguntas frecuentes - PU-PM3 HiKOKI

¿Cómo instalo el tope de profundidad (tope)?

Pase el tope a través del orificio de la cubierta del engranaje y asegúrelo con el perno de mariposa. La distancia entre el tope y la punta de la broca será la profundidad del agujero.

¿Cómo reemplazo las escobillas de carbón?

Desmontaje las tapas de las escobillas con un destornillador de punta plana. Retire las escobillas de carbón desgastadas e inserte otras nuevas con el mismo n.º de escobilla de carbón que se muestra en la figura. Asegúrese de que se deslicen libremente dentro de los portascobillas.

¿Qué brocas debo usar para diferentes materiales?

Para metales y plásticos, use brocas comunes para metalurgia (mín. 3,2 mm a máx. 16 mm). Para madera, use brocas para madera de hasta 36 mm de diámetro. Para agujeros pequeños (≤6,5 mm) en madera, use brocas para metalurgia.

¿Cuál es la capacidad máxima de perforación?

La capacidad máxima de perforación es 16 mm en acero y 36 mm en madera.

¿Cómo puedo evitar una descarga eléctrica al usar este taladro?

Use siempre un enchufe con conexión a tierra. No exponga el taladro a la lluvia o condiciones húmedas. Use un cable de extensión adecuado para exteriores si opera al aire libre. Evite el contacto del cuerpo con superficies conectadas a tierra como tuberías o radiadores.

¿Puedo usar un cable de extensión con este taladro?

Sí, si el área de trabajo está lejos de la fuente de alimentación. Use un cable de extensión de grosor y capacidad nominal suficientes, manteniéndolo lo más corto posible.

¿Cómo bloqueo el gatillo para operación continua?

Tire del gatillo y empuje el tope para mantener el interruptor encendido. Para apagar, tire del gatillo nuevamente para soltar el tope.

¿Cómo debo limpiar y mantener el taladro?

Después de usarlo, guárdelo en un lugar seco fuera del alcance de los niños. Inspeccione regularmente los tornillos de montaje y apriételos si están flojos. Mantenga el devanado del motor libre de aceite y agua. Limpie la sección del cono del portabrocas si se desprende.

¿Qué debo hacer si el portabrocas se desprende del husillo?

Limpie la sección cónica del portabrocas y el montaje del portabrocas del husillo. Retraiga las tres garras, golpee el plano lateral del portabrocas y vuelva a montarlo en el husillo. Maneje el cono con cuidado para evitar rayaduras.

¿Cómo evito dañar el taladro al perforar?

No aplique fuerza excesiva; esto daña la broca y reduce la eficiencia. Al perforar un material, disminuya la fuerza de presión a medida que la broca penetra. Asegúrese de que las brocas estén afiladas y limpias.

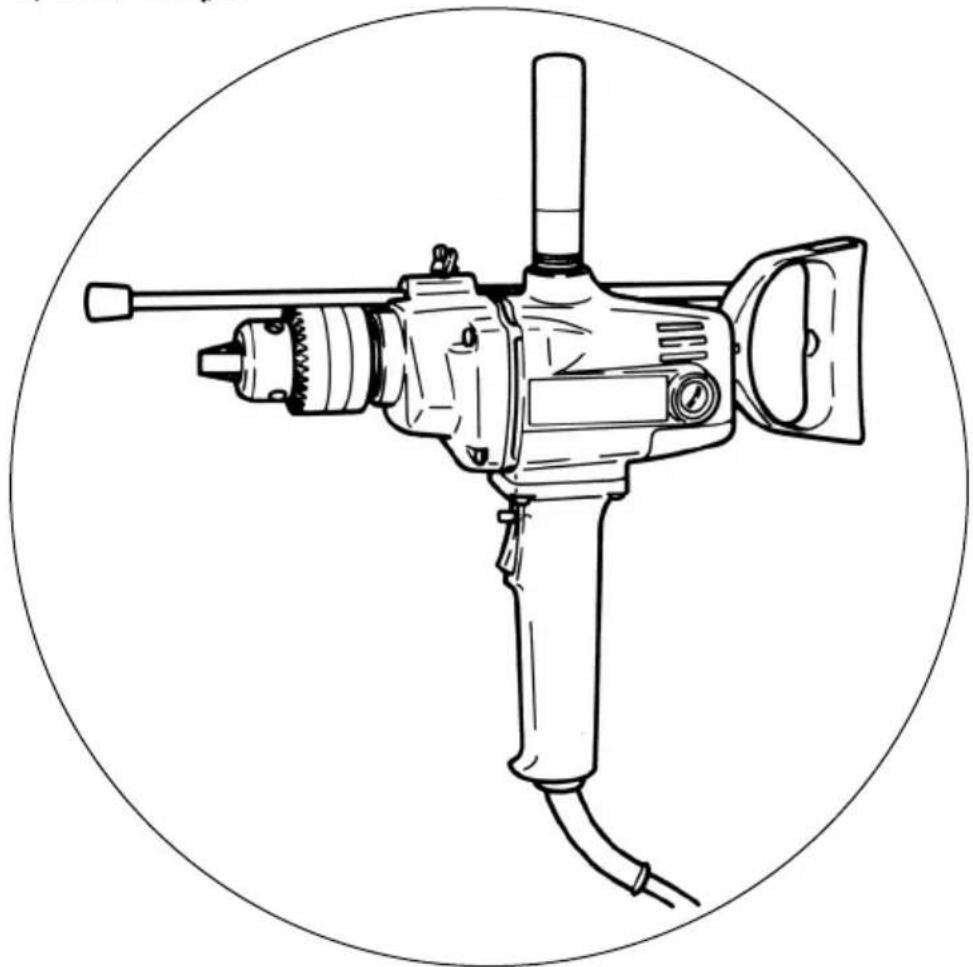

MANUAL DE USUARIO PU-PM3 HiKOKI

Instrucciones de manejo

使用說明書

คู่มือการใช้งาน

تعليمات المعالجة

Leer cuidadosamente y comprender estas instrucciones antes del uso.

使用前務請詳加閱讀

PRECAUCION ES GENERAL ES PARA OPERACIÓN

¡ADVERTENCIA!

Lea todas las instrucciones

Si no se siguen las instrucciones de abajo podría producirse una descarga eléctrica, un incendio y/o daños graves.

El término "herramienta eléctrica" en todas las advertencias indicadas a continuación hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

CONSERVE ESTAS INSTRUCCIONES

1) Área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada.
Las zonas desordenadas y oscuras pueden provocar accidentes.
b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo.
Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo.
c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe.

No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.

Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.

b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos.

Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles.

Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.

No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.

La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice equipo de seguridad. Utilice siempre una protección ocular.
El equipo de seguridad como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio accidental. Asegúrese de que el interruptor está en "off" antes de enchufarlo. El transporte de herramientas eléctricas con el dedo en el interruptor o el enchufe de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.

Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.

La utilización de estos dispositivos puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.

c) Desconecte el enchufe de la fuente eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc., de acuerdo con estas instrucciones y de la manera adecuada para el tipo de herramienta eléctrica, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

5) Revisión

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

PRECAUCIÓN

Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

PRECAUCIONES SOBRE LA UTILIZACIÓN DEL TALADRO

1. No utilice este taladro por encima de sus posibilidades.
2. Opere el taladro eléctrico de forma segura para un uso correcto.
3. Sujete el taladro firmemente y utilícelo.
4. No utilice guantes durante la operación.
5. No deje el taladro sólo mientras esté girando.
6. Evite reducir las revoluciones presionándolo a la fuerza.
7. Tenga cuidado de la dirección hacia abajo en la posición alta.
8. Antes de taladrar en una pared, un suelo o un techo, confirme que no hay cables eléctricos o conductos enterrados dentro.

ESPECIFICACIONES

Voltaje (por áreas)* (110 V, 115 V, 120 V, 127		V, 220 V, 230 V, 240 V)	~
Acometida 670 W*
Velocidad de marcha en vacío 750 /min
Capacidad	Acero 16 mm
	Madera 36 mm
Peso (sin cable) 4,7 kg

* Verificar indefectiblemente los datos de la placa de características de la máquina, pues varían de acuerdo al país de destino.

ACCESORIOS ESTANDAR

(1) Velvedor de mandril .... 1
(2) Tope 1

Accesorios estándar están sujetos a cambio sin previo aviso.

APLICACIONES

Realizar agujeros en diferentes metales, maderas y plásticos.

ANTES DE LA PUESTA EN MARCHA

1. Alimentación

Asegurarse de que la acometida de red que ha de ser utilizada es conforme a las exigencias de corriente espacificadas en la placa de características del producto.

2. Puesta a tierra

Esta herramienta debe conectarse a tierra durante su utilización para proteger al operador de descargas eléctricas. La herramienta está equipada con un cable de tres conductos y enchufe de puesta a tierra para ajustarse al receptáculo de tipo de puesta a tierra adecuado. El conductor verde (o verde y amarillo) del cable es el cable de puesta a tierra. No conecte nunca el cable verde (o verde y amarillo) a un terminal con corriente.

3. Conmutador de alimentación

Asegurarse de que el conmutador de acometida está en posición OFF (desconectado). Si el enchufe está conectado a la caja del enchufe mientras el conmutador de acometida está en posición ON (conectado) la herramienta eléctrica empezará a tradajar inmediatamente, provocando un serio accidente.

4. Cable de prolongación

Cuando está alejada el área de trabajo de la red de acometida, usar un cable de prolongación de un grosor suficiente y potencia nominal. El cable de prolongación debe ser mantenido o más corto posible.

5. Confirmación del estado del entorno

Confirme que el lugar de trabajo presenta condiciones adecuadas de conformidad con las precauciones indicadas.

6. Selección de la broca adecuada

(1) Cuando realice agujeros en metales o plásticos: Utilice brocas para metal ordinarias; Los tamaños de broca aplicables oscilan entre 3,2 mm mín. y 16 mm máx.
(2) Al realizar agujeros en madera:

Utilice brocas para madera de 36 mm de diámetro como máximo. Para agujeros pequeños de 6,5 mm de diámetro como máximo, utilice brocas para metal.

7. Instalación de brocas

Apriete las brocas con la llave. Hay tres agujeros en los que debe introducirse la llave.

Apriételos por igual en tres agujeros, sin apretarlos uno a uno.

8. Confirmar el receptáculo eléctrico

Si el enchufe queda suelto al conectarlo al receptáculo eléctrico, el receptáculo deberá reparase. Póngase en contacto con el establecimiento eléctrico más cercano para su reparación.

Si se utiliza un receptáculo defectuoso, podría producirse un recalentamiento, ocasionando importantes peligros.

CÓMO UTILIZAR EL TALADRO

1. Fuerza de presión del taladro

No se pueden realizar agujeros rápidamente ni siquiera ejerciendo una fuerza superior a la necesaria. Esto no solo daña la punta de las brocas y disminuye la eficacia de operación, sino también reduce la vida del taladro.

2. En caso de penetrar agujeros

Las brocas pueden romperse al penetrar.

Es importante disminuir la fuerza de presión al penetrar.

3. Operación del interruptor

Al tirar del interruptor del gatillo y pulsar el tope, la herramienta se enciende; es conveniente para un funcionamiento continuo.

Una vez apagado, el tope puede desconectarse tirando de nuevo del gatillo.

4. Instalación del tope (Fig. 1)

Pase el tope por el agujero de la cubierta de engranajes y fijelo con el perno de ala. La distancia entre el tope y la punta de la broca será la profundidad del agujero.

5. Acerca del portabrocas

El portabrocas está fijado al eje con una unión. Si el portabrocas se despegara accidentalmente del eje, se deposita en la sección de la unión del portabrocas y el montaje del portabrocas del eje, golpee el plano lateral del portabrocas tras retractar sus tres garras y vuelva a colocarlo en el eje.

Con cuidado, sujete la sección de la unión de forma que su superficie no se dañe.

MANTENIMIENTO E INSPECCION

PRECAUCIÓN

Apague la herramienta y desconecte el enchufe del receptáculo durante el mantenimiento y la inspección.

1. Inspección de las brocas de barrena

Debido a que el uso de brocas de barrena desgastadas producen fallos de funcionamiento del motor y una disminución de la eficiencia, cámbielas inmediatamente por otras nuevas o reafílelas cuando note abrasión en las mismas.

2. Inspeccionar los tornillos de montaje

Regularmente inspeccionar todos los tornillos de montaje y asegurarse de que estén apretados firmemente. Si cualquier tornillo estuviera suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

3. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero "corazón" de las herramientas eléctricas. Prestar el mayor cuidado y asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

4. Inspección de las escobillas (Fig 2)

El motor utiliza cepillos de carbono consumibles. Como un cepillo de carbono demasiado desgastado puede afectar al motor, sustituya el cepillo de carbono por uno nuevo con el mismo n° de cepillo de carbono mostrado en la figura cuando se desgaste o esté cerca del “límite de desgaste”. Asimismo, mantenga siempre los cepillos de carbono limpios y asegúrese de que se deslizan correctamente en lo soportes para cepillos.

5. Sustitución de cepillos de carbono

Desmonte los tapones de los cepillos (Fig. 3) con un destornillador para tornillos ranurados. Los cepillos de carbono pueden retirarse fácilmente.

6. Guardar después de su uso

Cuando no se utilice, la herramienta eléctrica deberá guardarse en un lugar seco fuera del alcance de los niños.

7. Lista de repuestos

A: N°. ítem

B: N°. código

C: N°. usado

D: Observaciones

PRECAUCIÓN

La reparación, modificación e inspección de las herramientas eléctricas HiKOKI deben ser realizadas por un Centro de Servicio Autorizado de HiKOKI. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de HiKOKI para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES

HiKOKI Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes (por ejemplo, números de códigas y/o diseño) pueden ser modificadas sin previo aviso.

OBSERVACION

Debido al programa continuo de investigación y desarrollo de HiKOKI estas especificaciones están sujetas a cambio sin preaviso.
