Tipo de producto	Motosierra eléctrica (sierra de cadena)
Marca	Greencut
Modelo	GS240C
Potencia	2400 W
Tensión de alimentación	230-240 V / 50 Hz
Longitud de la guía (espada)	400 mm (16 pulgadas)
Paso de la cadena	9,4 mm (1/27")
Calibre de la cadena	1,27 mm (1/20")
Longitud de corte máxima	385 mm
Velocidad de corte	15 m/s
Capacidad del depósito de aceite	150 ml
Peso	4,5 kg
Tipo de mango	Mango delantero y trasero
Freno de cadena	Sí, integrado
Tensión de cadena	Ajuste lateral sin herramienta
Lubricación	Automática, depósito visible
Materiales de corte autorizados	Madera únicamente
Uso	No profesional
Garantía	3 años (bajo condiciones)
Nivel de sonido	No comunicado

Preguntas frecuentes - GS240C Greencut

¿Cómo tensar la cadena de mi motosierra Greencut GS240C?

Para tensar la cadena, asegúrese de que esté fría y el aparato esté desenchufado. Desbloquee la rueda lateral (parte interior gris oscuro) girándola en sentido contrario a las agujas del reloj. Luego, gire la parte exterior (gris claro) en el sentido de las agujas del reloj para apretar la cadena. Una vez que la tensión sea correcta, bloquee girando la parte interior en el sentido de las agujas del reloj. Verifique que la cadena no se detenga inmediatamente después de soltar el gatillo: debe girar aún 1 o 2 segundos.

¿Qué tipo de aceite usar para la lubricación?

Use un aceite especial para cadena de motosierra, no contaminante y adhesivo. El depósito tiene una capacidad de 150 ml. Verifique el nivel de aceite antes de cada uso a través del indicador transparente.

¿Cómo afilar la cadena de la GS240C?

Afíle con una lima redonda (diámetro adecuado) siguiendo un ángulo de 35°. Use una guía y un calibrador de límite. Primero frene la cadena, marque el primer diente, lime cada diente deslizando la lima hacia arriba. Verifique la altura entre el diente guía y el diente de corte (aproximadamente 3 mm) con el calibrador. Repita en el otro lado de la cadena.

¿Qué precauciones de seguridad tomar antes de usar la motosierra?

Use una mascarilla respiratoria, guantes resistentes, casco, protección para ojos y oídos, botas antideslizantes con punta de acero y protectores de piernas. Lea atentamente el manual antes de usar. Corte solo madera.

¿Qué hacer si la cadena no gira correctamente?

Primero verifique la tensión de la cadena. Asegúrese de que el freno de cadena no esté activado. Controle el nivel de aceite y el correcto funcionamiento de la lubricación. Si el problema persiste, contacte al servicio técnico oficial.

¿Cómo limpiar la guía y la cadena después del uso?

Después de cada uso, limpie la ranura de la guía y el orificio de lubricación con aceite de cadena. Use una lima plana para eliminar muescas o rebabas. Verifique el desgaste del extremo de la guía y gírela si está desgastada de un solo lado.

¿Puedo usar la motosierra para cortar otros materiales que no sean madera?

No. La motosierra está diseñada únicamente para cortar madera. Cualquier otro uso (plástico, ladrillo, etc.) es peligroso y anula la garantía.

¿Cómo almacenar la motosierra después del uso?

Deje que el aparato se enfríe completamente. Guárdelo en un lugar limpio, seco y seguro, protegido del sol y la humedad, a una temperatura entre 0°C y 45°C. Coloque el protector de cadena y manténgalo fuera del alcance de los niños.

¿Qué hacer si la máquina no arranca?

Verifique que el enchufe esté conectado y que el cable no esté dañado. Asegúrese de que el freno de cadena esté desactivado y que el botón de parada/arranque esté en posición de encendido. Si el problema persiste, contacte al servicio técnico.

¿Dónde puedo comprar piezas de repuesto para la GS240C?

Las piezas de repuesto y accesorios están disponibles a través del servicio técnico oficial de Greencut. Use solo piezas originales para conservar la garantía. Consulte el sitio web o contacte al soporte.

MANUAL DE USUARIO GS240C Greencut

ES · Guía de mantenimiento

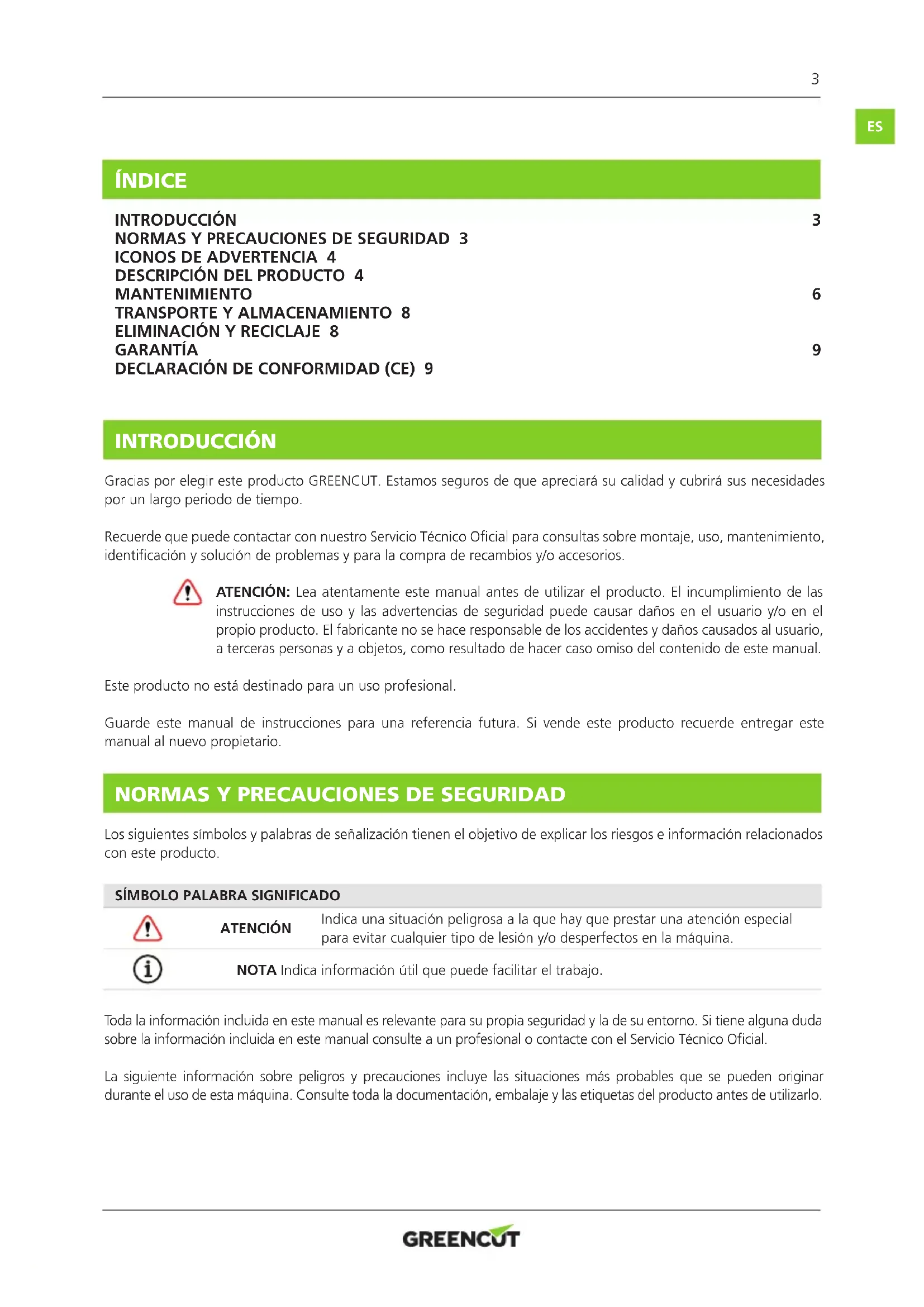

INTRODUCCIÓN	3
NORMAS Y PRECAUCIONES DE SEGURIDAD 3
ICONOS DE ADVERTENCIA 4
DESCRIPCIÓN DEL PRODUCTO 4
MANTENIMIENTO	6
TRANSPORTE Y ALMACENAMIENTO 8
ELIMINACIÓN Y RECICLAJE 8
GARANTÍA	9
DECLARACIÓN DE CONFORMIDAD (CE) 9

INTRODUCCIÓN

Gracias por elegir este producto GREENCUT. Estamos seguros de que apreciará su calidad y cubrirá sus necesidades por un largo periodo de tiempo.

Recuerde que puede contactar con nuestro Servicio Técnico Oficial para consultas sobre montaje, uso, mantenimiento, identificación y solución de problemas y para la compra de recambios y/o accesorios.

ATENCIÓN: Lea atentamente este manual antes de utilizar el producto. El incumplimiento de las instrucciones de uso y las advertencias de seguridad puede causar daños en el usuario y/o en el propio producto. El fabricante no se hace responsable de los accidentes y daños causados al usuario, a terceras personas y a objetos, como resultado de hacer caso omiso del contenido de este manual.

Este producto no está destinado para un uso profesional.

Guarde este manual de instrucciones para una referencia futura. Si vende este producto recuerde entregar este manual al nuevo propietario.

NORMAS Y PRECAUCIONES DE SEGURIDAD

Los siguientes símbolos y palabras de señalización tienen el objetivo de explicar los riesgos e información relacionados con este producto.

SÍMBOLO PALABRA SIGNIFICADO

ATENCIÓN

Indica una situación peligrosa a la que hay que prestar una atención especial para evitar cualquier tipo de lesión y/o desperfectos en la máquina.

NOTA Indica información útil que puede facilitar el trabajo.

Toda la información incluida en este manual es relevante para su propia seguridad y la de su entorno. Si tiene alguna duda sobre la información incluida en este manual consulte a un profesional o contacte con el Servicio Técnico Oficial.

La siguiente información sobre peligros y precauciones incluye las situaciones más probables que se pueden originar durante el uso de esta máquina. Consulte toda la documentación, embalaje y las etiquetas del producto antes de utilizarlo.

ICONOS DE ADVERTENCIA

Los iconos en las etiquetas de advertencia que aparecen en ésta máquina y/o en el manual indican información necesaria para la utilización segura de ésta máquina.

¡Atención peligro!

Use mascarilla para protegerse del polvo, vapor y otros gases tóxicos.

Lea atentamente este manual antes de poner la máquina en marcha.

Use guantes resistentes y deslizantes.

Use casco.

Use protección para las piernas y botas de seguridad antideslizantes con protecciones de acero.

Use protección ocular y auditiva.

Peligro de protección de materiales. Tenga cuidado con los objetos que puedan ser despedidos.

DESCRIPCIÓN DEL PRODUCTO

CONDICIONES DE USO

Corte únicamente madera. No utilice la motosierra para otros fines no previstos. No utilice la motosierra para cortar materiales plásticos, ladrillos o materiales de construcción distintos de la madera. Cualquier otro uso diferente al descrito anteriormente puede provocar situaciones peligrosas y exime al fabricante de toda responsabilidad.

CARACTERÍSTICAS TÉCNICAS
GS240C/GS240C-1

Potencia 2400W

Voltaje 230-240V / 50Hz

Dimensiones de la espada 400 mm (16")

Dimensiones diente cadena 1,27mm (1/20")

Paso de la cadena 9,4mm (1/27")

Longitud de corte 385 mm

Capacidad deposito lubricante 150 ml

Velocidad de corte 15m/s

Peso del producto 4,5 kg

NOTA: GREENCUT se reserva el derecho de modificar las características técnicas sin previo aviso.

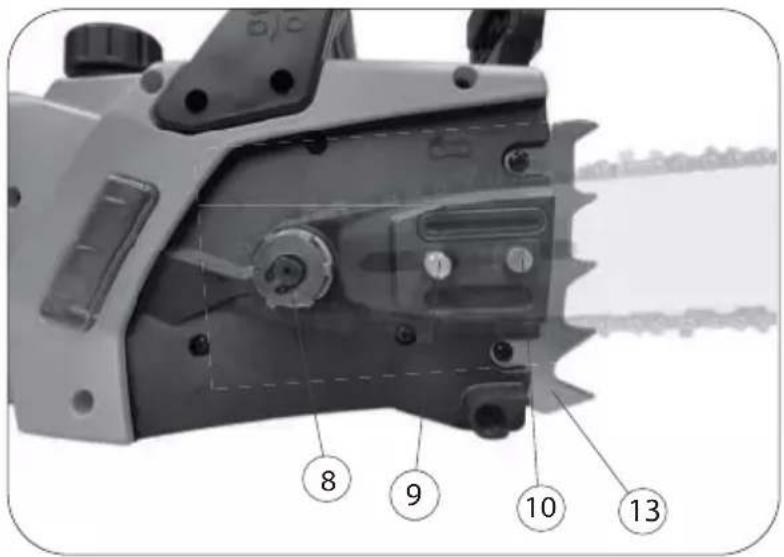

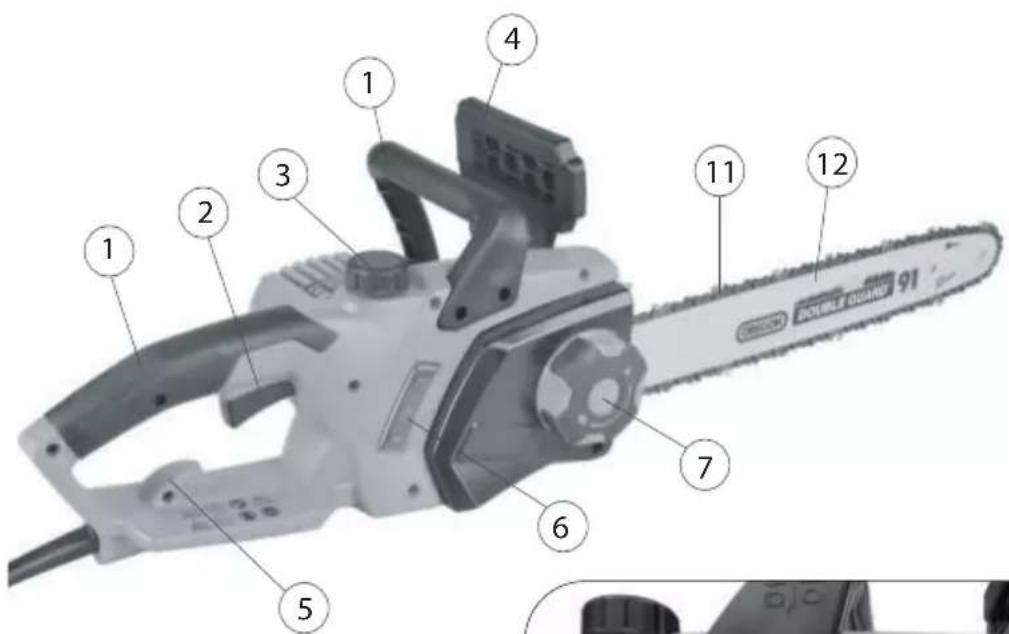

DESCRIPCIÓN DETALLADA DEL PRODUCTO

1 2 3 4 11 12 5 6 7 DOUBLE SHAKING 91

1. Mango delantero y trasero
2. Botón paro-marcha
3. Depósito de aceite
4. Protector y freno cadena
5. Gancho para cable
6. Visor nivel aceite

7. Sistema sujección espada

8. Engranaje cadena

9. Eje guía
10. Eje de tensionado de la cadena
11. Cadena
12. Espada
13. Garra

i NOTA: Los productos detallados en este manual pueden variar en apariencia, inclusiones, descripción y embalaje de los mostrados o aquí descritos.

MANTENIMIENTO

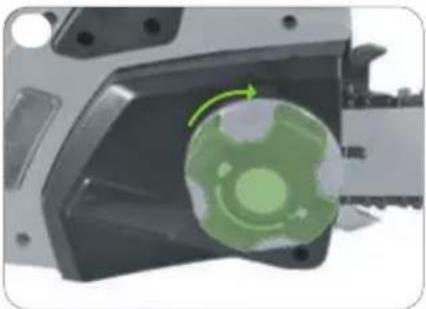

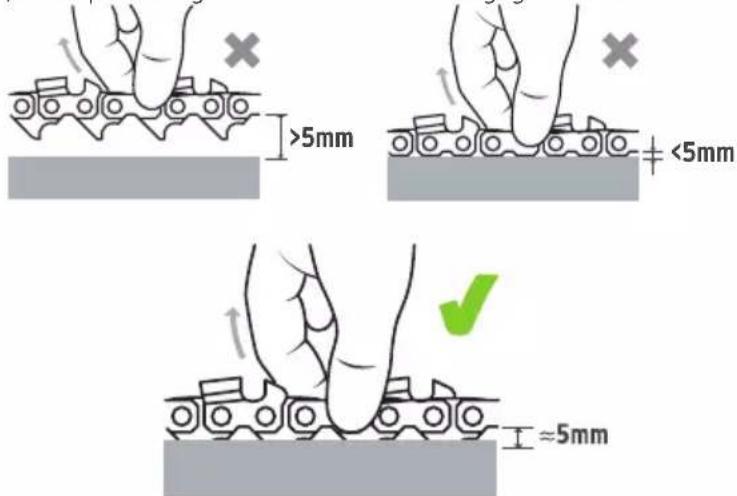

CONTROL Y TENSADO DE LA CADENA

El control y tensado de la cadena debe realizarse siempre en frío. Todos los metales sufren cierta dilatación con la temperatura. Si tensamos la cadena en caliente corremos el riesgo de sobretensarla y que sufra en exceso cuando ésta esté fría. Recuerda siempre manipularla en frío, con la maquina apagada y siempre con el cable de corriente desconectado.

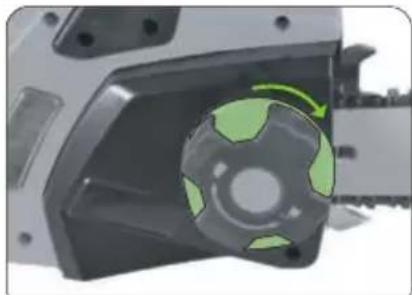

El tensado de la cadena de nuestra GS240C se realizará mediante la rueda de ajuste lateral que encontramos en la tapa de la espada.

En primer lugar, desbloquearemos la rueda para poder manipularla levantando levemente y girando la parte interior de la rueda (gris oscuro) en sentido antihorario.

Una vez desbloqueado el giro, ajustadomos el tensado girando la rueda (gris claro): sentido horario para tensar, sentido antihorario para quitar tensión.

Una vez ajustado el tensado correctamente, siguiendo las gráficas anetriores, bloqueamos de nuevo el tensor girando el interior de la ruda (parte gris ocura) en sentido horario hasta ajustar la posisición y comprobar que la rueda no puede girar.

Para asegurarse que el tensado no es excesivo, conectamos la maquina y damos un toque de gatillo. La cadena no debe frenarse inmediatamente, si no que debe girar durante uno o dos segugndos más

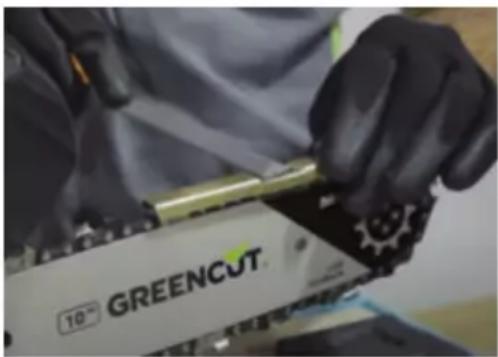

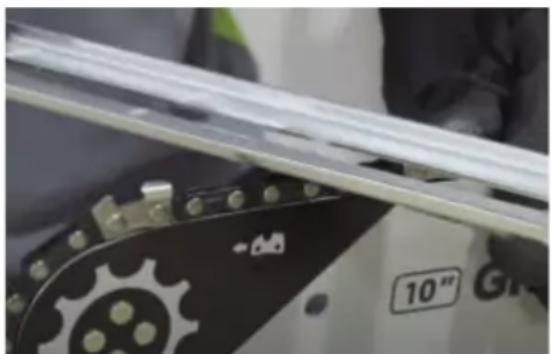

AFILADO DE LOS DIENTES DE LA CADENA

Para afilar la cadeba necesitaremos:

• Una guía.
• Un calibre limitador.
• Una lima plana.
• Una lima redonda.

1) Frenamos la cadena para poder empezar a afilar sin que se mueva.
2) Marcamos con un lápiz o rotulador el diente por el que vamos a empezar a afilar. Esta marca nos va a servir de guía para no perdernos y saber por donde hemos empezado el afilado.

3) Introducimos la lima redonda en la cara del diente a afilar en una posición de unos 35°.
4) Empezamos a limar. Hay que deslizar la lima manteniendo la inclinación correcta y ejerciendo una leve fuerza hacia arriba.

5) Realizamos el mismo procedimiento en todos los dientes.
6) Para poder ir trabajando, deberemos desbloquear la cadena, mover la parte restante a la zona superior de la espada y volver a bloquear para que podamos trabajar mejor.
7) Invertimos la maquina y realizamos el mismo procedimiento (paso 2 al 8) en la otra dirección.
8) Revisamos la altura con el calibre y rectificamos si es necesario. La altura entre el diente de guía y el diente de corte debe ser de unos 3mm.

10" GREENCUT

Puede

ver nuestro vídeo

explicación con todos los

detalles en nuestro canal

de Youtube

Limpia después de cada uso la ranura de la espada. Limpia el orificio de lubricación con aceite de la cadena.

Comprueba que la rueda delantera no se haya aflojado: si se afloja, deberás cambiar la espada. Comprueba si hay muescas en la espada. Elimina las muescas o rebaba con una lima plana. Revisa la punta de la espada para ver si está desgastada. Si solo se ha desgastado por un lado, dale la vuelta. Si se ha desgastado por ambos lados, cambia la espada por otra nueva.

Comprueba el desgaste de la ranura de la espada agitando la cadena. Si se tambalea, tendrás que cambiar la espada.

CALENDARIO DE MANTENIMIENTO

COMPROBACIÓN DIARIA

Tensión de la cadena Antes de cada uso, revisar

Afilado de la cadena Antes de cada uso, comprobación visual

Nivel aceite Antes de cada uso, comprobación visual

INSPECCIONE Y LIMPIE

Espada Antes de cada uso

Cadena Después de cada uso

• Deje que el equipo se enfríe por completo antes de transportarlo o almacenarlo.
• Almacene el producto siempre en un lugar limpio, seguro, seco y con temperaturas entre 0° y 45°C.
• El equipo no es resistente a la intemperie, y no debe almacenarse bajo la luz solar directa, a altas temperaturas o en lugares húmedos.
• Nunca almacene el equipo en lugares donde haya materiales inflamables, gases combustibles o líquidos combustibles, etc.
• Siempre almacene la máquina con la protección del elemento de corte instalada.
• Para reducir el riesgo de incendio, mantenga la máquina limpia eliminando los restos de material, aceite y grasa.
• Almacene la máquina fuera del alcance de los niños.

ELIMINACIÓN Y RECICLAJE

Los productos desgastados son potencialmente reciclables y no deben desecharse en la basura habitual. Ayúdenos a proteger el medio ambiente y a preservar los recursos naturales.

Deshágase del aparato de manera ecológica. No lo tire con la basura doméstica. Sus componentes de plástico y de metal se pueden separar y reciclar. Lleve este aparato a un centro de reciclado homologado (punto verde).

Los materiales utilizados en el embalaje de la máquina son reciclables: por favor, tírelos en el contenedor adecuado.

GARANTÍA

GREENCUT garantiza todos los productos por un periodo de 3 años (válido para España). La garantía está sujeta a la fecha de compra teniendo en cuenta la intención de uso del producto.

La garantía no cubre el desgaste por uso normal, especialmente en batería, por el incumplimiento de las instrucciones de operación y mantenimiento.

En el caso de que se hayan realizado reparaciones o modificaciones por parte del consumidor u otro que no sea con los recambios originales de GREENCUT, la garantía se anulará.

En caso de una reclamación de garantía justificada, estamos autorizados, según nuestro criterio, a reparar o cambiar la herramienta defectuosa de manera gratuita. Otras reclamaciones que sobrepasen esta garantía, no serán válidas.

PARA CONSULTAR MÁS INFORMACIÓN RELATIVA A LA GARANTÍA Y MANTENIMIENTO, PULSAR AQUI

DECLARACIÓN DE CONFORMIDAD (CE)

Nosotros, PRAT INTERNATIONAL BRANDS S.L., propietaria de la marca GREENCUT, con sede en Calle Blanquers (parcela 7-8) Polígono Industrial Valls. 43800 - Valls, SPAIN, declaramos que la motosierra de mano GS240C a partir del número de serie del año 2021 en adelante, son conformes con los requerimientos de las Directivas del Parlamento Europeo y del Consejo aplicables:

- Directiva 2014/30/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, sobre la armonización de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética (refundición).

El producto entregado coincide con el ejemplar que fue sometido al examen CE de tipo.

Valls (SPAIN), 15 de mayo 2022,

PRAT INTERNATIONAL BRANDS S.L. C/ Blanquers Parcel la 7-83 Poligon industrial de Valls 43800 Valls [Tarragonia]. N.U.F. 56144373

GREENCUT®

Mireia Calvet, CEO (Representante autorizado y responsable de la documentación técnica).
