BEDIENUNGSANLEITUNG GS240C Greencut

TRANSPORT ET STOCKAGE 15

SICHERHEITSREGELN UND -VORKEHRUNGEN 31

WARNSYMBOLE 32 PRODUKTBEZEICHNUNG 32 WARTUNG 34

TRANSPORT UND LAGERUNG 36

KONFORMITÄTSERKLÄRUNG (EG) 37

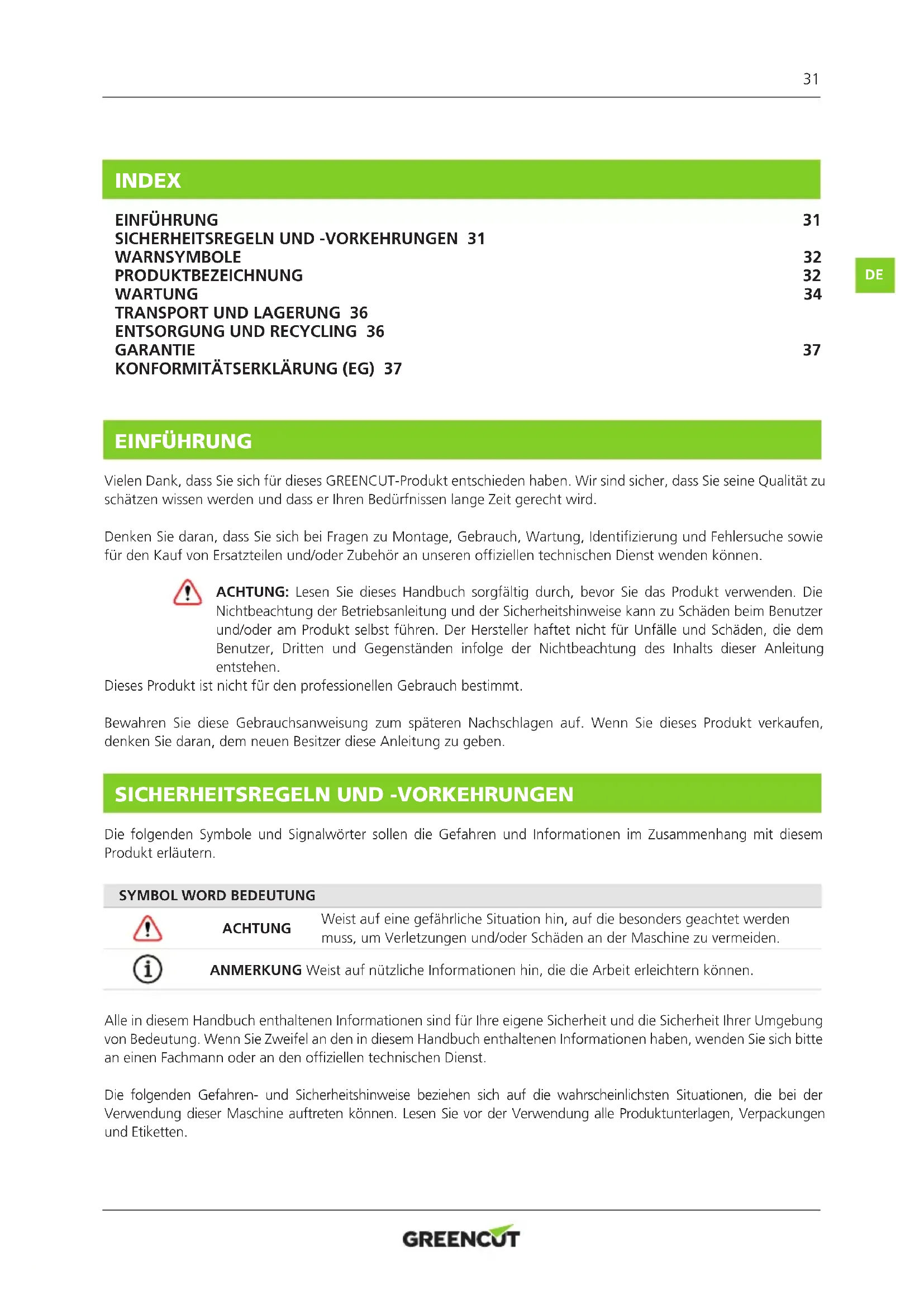

EINFÜHRUNG Vielen Dank, dass Sie sich für dieses GREENCUT-Produkt entschieden haben. Wir sind sicher, dass Sie seine Qualität zu schätzen wissen werden und dass er Ihren Bedürfnissen lange Zeit gerecht wird. Denken Sie daran, dass Sie sich bei Fragen zu Montage, Gebrauch, Wartung, Identizierung und Fehlersuche sowie für den Kauf von Ersatzteilen und/oder Zubehör an unseren ofziellen technischen Dienst wenden können. ACHTUNG: Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt verwenden. Die Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise kann zu Schäden beim Benutzer und/oder am Produkt selbst führen. Der Hersteller haftet nicht für Unfälle und Schäden, die dem Benutzer, Dritten und Gegenständen infolge der Nichtbeachtung des Inhalts dieser Anleitung entstehen. Dieses Produkt ist nicht für den professionellen Gebrauch bestimmt. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen auf. Wenn Sie dieses Produkt verkaufen, denken Sie daran, dem neuen Besitzer diese Anleitung zu geben.

SICHERHEITSREGELN UND -VORKEHRUNGEN

Die folgenden Symbole und Signalwörter sollen die Gefahren und Informationen im Zusammenhang mit diesem Produkt erläutern.

SYMBOL WORD BEDEUTUNG

ACHTUNG Weist auf eine gefährliche Situation hin, auf die besonders geachtet werden muss, um Verletzungen und/oder Schäden an der Maschine zu vermeiden. ANMERKUNG Weist auf nützliche Informationen hin, die die Arbeit erleichtern können. Alle in diesem Handbuch enthaltenen Informationen sind für Ihre eigene Sicherheit und die Sicherheit Ihrer Umgebung von Bedeutung. Wenn Sie Zweifel an den in diesem Handbuch enthaltenen Informationen haben, wenden Sie sich bitte an einen Fachmann oder an den ofziellen technischen Dienst. Die folgenden Gefahren- und Sicherheitshinweise beziehen sich auf die wahrscheinlichsten Situationen, die bei der Verwendung dieser Maschine auftreten können. Lesen Sie vor der Verwendung alle Produktunterlagen, Verpackungen und Etiketten.32 WARNSYMBOLE Die Symbole auf den Warnschildern an diesem Gerät und/oder in der Bedienungsanleitung enthalten Informationen, die für den sicheren Gebrauch des Geräts erforderlich sind. Achtung Gefahr! Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie die Maschine in Betrieb nehmen. Tragen Sie einen Helm. Tragen Sie einen Augen- und Gehörschutz. Tragen Sie eine Atemschutzmaske zum Schutz vor Staub, Dämpfen und anderen giftigen Dämpfen. Tragen Sie robuste, rutschfeste Handschuhe. Tragen Sie Beinschutz und rutschfeste Sicherheitsschuhe mit Stahlkappen. Gefahr des Materialschutzes. Achten Sie auf Gegenstände, die herausgeschleudert werden können. PRODUKTBEZEICHNUNG EINSATZBEDINGUNGEN Nur Holz schneiden. Verwenden Sie die Kettensäge nicht für andere Zwecke als die vorgesehenen. Verwenden Sie die Kettensäge nicht zum Schneiden von Kunststoffen, Ziegeln oder anderen Baumaterialien als Holz. Jede andere Verwendung als die oben beschriebene kann zu gefährlichen Situationen führen und schließt den Hersteller von jeglicher Haftung aus. TECHNISCHE MERKMALE GS240C/GS240C-1 Strom 2400W Spannung 230-240V / 50Hz Abmessungen des Schwertes 400 mm (16”) Abmessungen der Kettenzähne 1,27mm (1/20”) Kettenteilung 9,4 mm (1/27”) Longitud de corte 385 mm Schnittlänge 150 ml Schnittgeschwindigkeit 15m/s Gewicht des Produkts 4,5 kg HINWEIS: GREENCUT behält sich das Recht vor, technische Merkmale ohne vorherige Ankündigung zu ändern.33

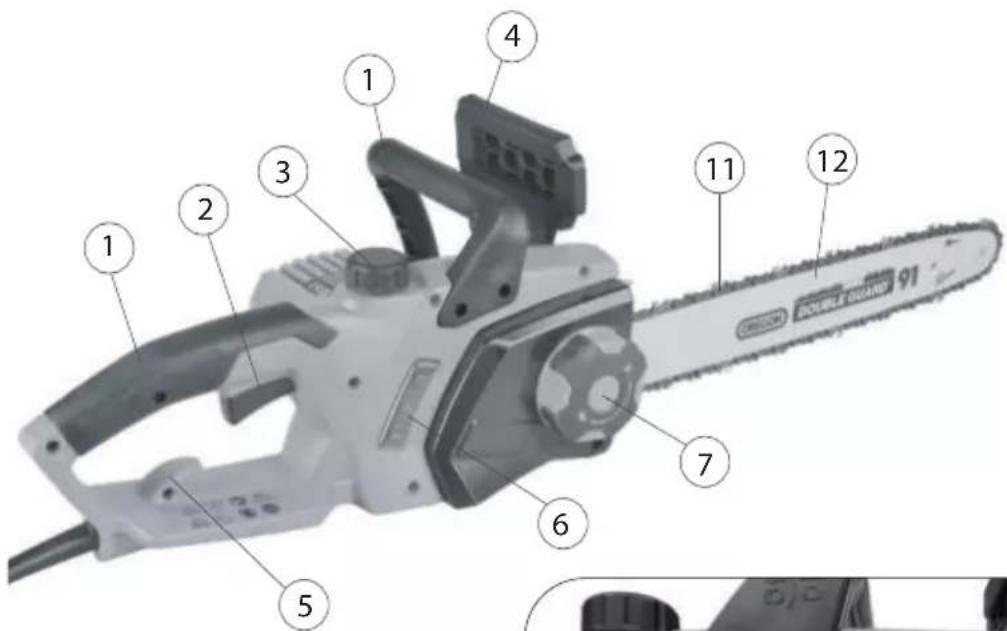

AUSFÜHRLICHE PRODUKTBESCHREIBUNG

HINWEIS: Die in diesem Handbuch beschriebenen Produkte können in Aussehen, Lieferumfang, Beschreibung und Verpackung von den hier gezeigten oder beschriebenen Produkten abweichen.1. Vorderer und hinterer Griff2. Stopp-Start-Taste3. Öltank4. Kettenschutz und Bremse5. Kabelhaken6. Ölstand-Schauglas7. Schwert-Klemmsystem8. Kettengetriebe9. Führungswelle10. Spannwelle für die Kette11. Kette12. Schwert13. Klaue

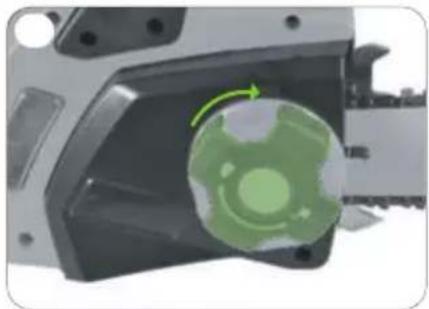

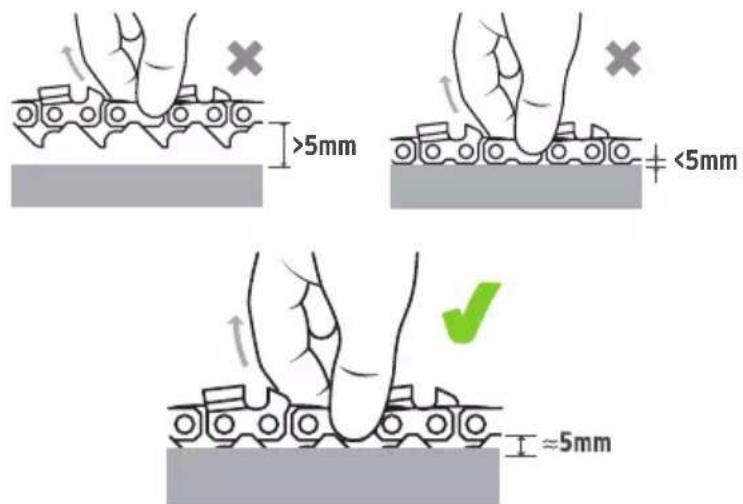

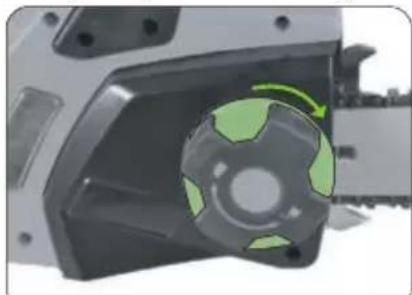

Die Kette muss immer in kaltem Zustand geprüft und gespannt werden. Alle Metalle dehnen sich mit der Temperatur aus. Wenn wir die Kette in heißem Zustand spannen, besteht die Gefahr, dass wir sie überspannen und sie in kaltem Zustand übermäßig leidet. Achten Sie darauf, dass Sie das Gerät immer in kaltem Zustand, bei ausgeschaltetem Gerät und bei abgezogenem Netzkabel handhaben. Die Kettenspannung unserer GS240C erfolgt über das seitliche Einstellrad an der Schienenabdeckung. Entriegeln Sie zunächst das Rad, so dass es durch leichtes Anheben und Drehen des inneren Teils des Rades (dunkelgrau) gegen den Uhrzeigersinn manipuliert werden kann. Wenn die Drehung entriegelt ist, stellen Sie die Spannung durch Drehen des Rädchens (hellgrau) ein: im Uhrzeigersinn, um die Spannung zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Wenn die Spannung korrekt eingestellt ist, blockieren Sie den Spanner wieder, indem Sie die Innenseite des Rades (dunkelgrauer Teil) im Uhrzeigersinn drehen, bis die Position eingestellt ist und sich das Rad nicht mehr drehen kann. Um sicherzustellen, dass die Spannung nicht zu stark ist, schalten Sie die Maschine ein und drücken Sie den Abzug. Die Kette sollte nicht sofort anhalten, sondern sich noch ein bis zwei Sekunden weiterdrehen. >5mm <5mm35

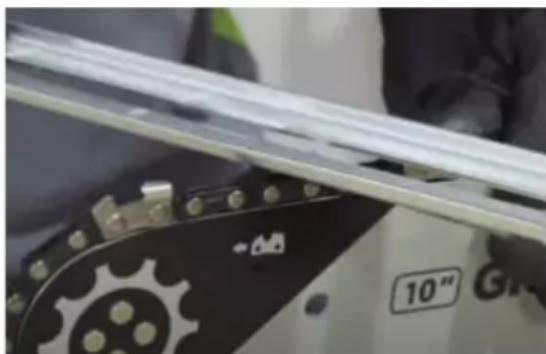

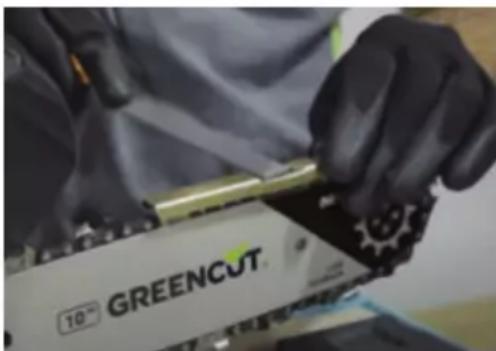

Zum Schärfen der Klinge benötigen wir: - Ein Leitfaden - Ein limitierender Maßstab. - Eine ache Datei. - Eine runde Feile.

1) Wir bremsen die Kette, damit wir mit dem Schärfen beginnen können, ohne dass sie sich bewegt.

2) Markieren Sie mit einem Bleistift oder Filzstift die Stelle, an der wir mit dem Schärfen beginnen wollen. Diese

Markierung dient als Orientierungshilfe, damit wir uns nicht verirren und wissen, wo wir mit dem Schärfen begonnen haben.

3) Führen Sie die Rundfeile in die Stirnseite des zu schärfenden Zahns in einer Position von etwa 35º ein.

4) Mit der Ablage beginnen. Schieben Sie die Feile im richtigen Winkel und mit einer leichten Kraft nach oben.

5) Wir führen bei allen Zähnen das gleiche Verfahren durch.

6) Um arbeiten zu können, müssen wir die Kette lösen, den verbleibenden Teil in den oberen Teil des Schwertes

verschieben und wieder verriegeln, damit wir besser arbeiten können.

7) Drehen Sie die Maschine um und führen Sie das gleiche Verfahren (Schritt 2 bis 8) in der anderen Richtung durch.

8) Überprüfen Sie die Höhe mit der Lehre und korrigieren Sie sie gegebenenfalls. Die Höhe zwischen dem

Führungszahn und dem Schneidzahn sollte etwa 3 mm betragen. Sie können Sehen Sie sich unser Erklärvideo mit allen Details auf unserem Youtube-Kanal an (https://www.youtube.com/ watch?v=A-5fWqWKOwc).36 SCHWERT Reinigen Sie die Schienenrille nach jedem Gebrauch. Reinigen Sie das Schmierloch mit Kettenöl. Überprüfen Sie, dass sich das Vorderrad nicht gelockert hat: Wenn es sich gelockert hat, muss die Führungsstange ausgetauscht werden. Überprüfen Sie die Führungsschiene auf Kerben. Entfernen Sie eventuelle Kerben oder Grate mit einer Flachfeile. Prüfen Sie die Spitze des Lenkers auf Verschleiß. Wenn er nur auf einer Seite abgenutzt ist, drehen Sie ihn um. Wenn sie auf beiden Seiten abgenutzt ist, ersetzen Sie den Führungsholm durch einen neuen. Prüfen Sie die Schienennut auf Verschleiß, indem Sie die Kette schütteln. Wenn sie wackelt, müssen Sie die Stange ersetzen. WARTUNGSPLAN DAILY CHECK Kettenspannung Prüfen Sie vor jeder Verwendung Schärfen der Kette Vor jeder Verwendung eine Sichtprüfung Ölstand Vor jeder Verwendung eine Sichtprüfung

INSPIZIEREN UND REINIGEN

Schwert Vor jeder Verwendung Kette Nach jeder Verwendung

TRANSPORT UND LAGERUNG

• Lassen Sie das Gerät vollständig abkühlen, bevor Sie es transportieren oder lagern.

• Lagern Sie das Produkt immer an einem sauberen, sicheren und trockenen Ort mit Temperaturen zwischen 0º und 45ºC.

• Das Gerät ist nicht wetterfest und darf nicht in direktem Sonnenlicht, bei hohen Temperaturen oder in feuchten Räumen gelagert werden.

• Lagern Sie das Gerät niemals an Orten, an denen brennbare Materialien, brennbare Gase oder brennbare Flüssigkeiten usw. vorhanden sind.

• Lagern Sie die Maschine immer mit montiertem Schneidwerkschutz.

• Um die Brandgefahr zu verringern, halten Sie die Maschine sauber, indem Sie Material, Öl und Fett entfernen.

• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

ENTSORGUNG UND RECYCLING

Abgenutzte Produkte sind potenziell recycelbar und sollten nicht über den normalen Müll entsorgt werden. Bitte helfen Sie uns, die Umwelt zu schützen und die natürlichen Ressourcen zu erhalten. Entsorgen Sie das Gerät auf umweltfreundliche Weise. Werfen Sie es nicht mit dem Hausmüll weg. Seine Kunststoff- und Metallteile können getrennt und recycelt werden. Bitte bringen Sie dieses Gerät zu einem zugelassenen Recyclingzentrum (Grüner Punkt). Die für die Verpackung des Geräts verwendeten Materialien sind wiederverwertbar: Bitte entsorgen Sie sie in den entsprechenden Behältern.37

GARANTIE GREENCUT garantiert alle Produkte für einen Zeitraum von 3 Jahren (gültig für Spanien). Die Garantie bezieht sich auf das Kaufdatum unter Berücksichtigung des Verwendungszwecks des Produkts. Die Garantie erstreckt sich nicht auf Abnutzung durch normalen Gebrauch, insbesondere auf die Batterie, Nichtbeachtung der Betriebs- und Wartungsanweisungen. Bei Reparaturen oder Änderungen, die vom Verbraucher oder von anderen Personen als den Originalersatzteilen von GREENCUT durchgeführt wurden, erlischt die Garantie. Im Falle eines berechtigten Gewährleistungsanspruches sind wir berechtigt, das defekte Werkzeug nach unserer Wahl kostenlos zu reparieren oder zu ersetzen. das defekte Werkzeug kostenlos zurück. Weitergehende Ansprüche als diese Garantie bestehen nicht. FÜR WEITERE INFORMATIONEN ZU GARANTIE UND WARTUNG KLICKEN SIE BITTE HIER. KONFORMITÄTSERKLÄRUNG (EG) Wir, PRAT INTERNATIONAL BRANDS S.L., Eigentümer der Marke GREENCUT, mit Sitz in der Calle Blanquers (Parzelle 7-8), Polígono Industrial Valls. 43800 - Valls, SPANIEN, erklären, dass die handgeführte Kettensäge GS240C ab der Seriennummer 2021 mit den Anforderungen der geltenden Richtlinien des Europäischen Parlaments und des Rates übereinstimmt:

• Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (Neufassung). Das gelieferte Produkt entspricht dem EG-Baumusterprüfbescheid. Valls (SPANIEN), 15. Mai 2022, Mireia Calvet , CEO (Bevollmächtigter und verantwortlich für die technischen Unterlagen).38 ÍNDICE INTRODUÇÃO 38 REGRAS DE SEGURANÇA E PRECAUÇÕES 38
