GS240C - Serra Greencut - Manual de utilização gratuito

Tipo de produto	Motosserra elétrica (serra de corrente)
Marca	Greencut
Modelo	GS240C
Potência	2400 W
Tensão de alimentação	230-240 V / 50 Hz
Comprimento do guia (espada)	400 mm (16 polegadas)
Passo da corrente	9,4 mm (1/27")
Calibre da corrente	1,27 mm (1/20")
Comprimento máximo de corte	385 mm
Velocidade de corte	15 m/s
Capacidade do reservatório de óleo	150 ml
Peso	4,5 kg
Tipo de punho	Punho dianteiro e traseiro
Freio de corrente	Sim, integrado
Tensão da corrente	Ajuste lateral sem ferramenta
Lubrificação	Automática, reservatório visível
Materiais de corte autorizados	Apenas madeira
Uso	Não profissional
Garantia	3 anos (sob condições)
Nível de ruído	Não informado

Perguntas frequentes - GS240C Greencut

Como tensionar a corrente da minha motosserra Greencut GS240C?

Para tensionar a corrente, certifique-se de que ela esteja fria e que o aparelho esteja desconectado. Desbloqueie a roda lateral (parte interna cinza escura) girando-a no sentido anti-horário. Em seguida, gire a parte externa (cinza clara) no sentido horário para apertar a corrente. Quando a tensão estiver correta, trave girando a parte interna no sentido horário. Verifique se a corrente não para imediatamente após soltar o gatilho: ela deve girar ainda 1 a 2 segundos.

Que tipo de óleo usar para lubrificação?

Use um óleo especial para corrente de motosserra, não poluente e adesivo. O reservatório tem capacidade de 150 ml. Verifique o nível de óleo antes de cada uso através do visor transparente.

Como afiar a corrente da GS240C?

Afie com uma lima redonda (diâmetro adequado) seguindo um ângulo de 35°. Use um guia e uma jauge de limite. Freie primeiro a corrente, marque o primeiro dente, lime cada dente deslizando a lima para cima. Verifique a altura entre o dente guia e o dente de corte (cerca de 3 mm) usando o jauge. Repita do outro lado da corrente.

Que precauções de segurança tomar antes de usar a motosserra?

Use máscara respiratória, luvas robustas, capacete, proteção para os olhos e ouvidos, botas antiderrapantes com biqueira de aço e perneiras. Leia atentamente o manual antes do uso. Corte apenas madeira.

O que fazer se a corrente não girar corretamente?

Verifique primeiro a tensão da corrente. Certifique-se de que o freio de corrente não está acionado. Controle o nível de óleo e o bom funcionamento da lubrificação. Se o problema persistir, entre em contato com o serviço técnico oficial.

Como limpar o guia e a corrente após o uso?

Após cada uso, limpe a ranhura do guia e o furo de lubrificação com óleo de corrente. Use uma lima plana para remover entalhes ou rebarbas. Verifique o desgaste da ponta do guia e inverta-o se estiver desgastado de um lado só.

Posso usar a motosserra para cortar outros materiais que não madeira?

Não. A motosserra foi projetada apenas para corte de madeira. Qualquer outro uso (plástico, tijolo, etc.) é perigoso e anula a garantia.

Como armazenar a motosserra após o uso?

Deixe o aparelho esfriar completamente. Guarde em local limpo, seco e seguro, ao abrigo do sol e da umidade, a uma temperatura entre 0°C e 45°C. Coloque a proteção da corrente e mantenha fora do alcance de crianças.

O que fazer se a máquina não ligar?

Verifique se a tomada está conectada e se o cabo não está danificado. Certifique-se de que o freio de corrente está desativado e que o botão de parada/partida está na posição ligada. Se o problema persistir, contate o serviço técnico.

Onde posso comprar peças de reposição para a GS240C?

As peças de reposição e acessórios estão disponíveis no serviço técnico oficial da Greencut. Use apenas peças originais para manter a garantia. Consulte o site ou entre em contato com o suporte.

MANUAL DE UTILIZADOR GS240C Greencut

PT · Guía de manutenção

ÍNDICE

TRANSPORTE Y ALMACENAMIENTO

CONTROLLO E TENSIONAMENTO DELLA CATENA

SMALTIMENTO E RICICLAGGIO

INTRODUÇÃO	38
REGRAS DE SEGURANÇA E PRECAUÇÕES 38
ÍCONES DE AVISO 39
DESCRIÇÃO DO PRODUTO 39
MANUTENÇÃO	41
TRANSPORTE E ARMAZENAMENTO 43
ELIMINAÇÃO E RECICLAGEM 43
GARANTÍA	44
DECLARAÇÃO DE CONFORMIDADE (EC) 44

INTRODUÇÃO

Obrigado por ter escolhido este produto GREENCUT. Temos a certeza de que apreciará a sua qualidade e que satisfará as suas necessidades durante um longo período de tempo.

Lembre-se que pode contactar o nosso Serviço Técnico Oficial para questões sobre montagem, utilização, manutenção, identificação e resolução de problemas e para a compra de peças sobressalentes e/ou acessórios.

ATENÇÃO: Leia atentamente este manual antes de utilizar o produto. A inobservância das instruções de funcionamento e dos avisos de segurança pode resultar em danos para o utilizador e/ou para o próprio produto. O fabricante não é responsável por acidentes e danos causados ao utilizador, terceiros e objectos como resultado do desrespeito pelo conteúdo deste manual.

Este produto não se destina a utilização profissional.

Guarde este manual de instruções para referência futura. Se vender este produto, lembre-se de entregar este manual ao novo proprietário.

REGRAS DE SEGURANÇA E PRECAUÇÕES

Os seguintes símbolos e palavras de sinalização destinam-se a explicar os perigos e informações relacionadas com este produto.

SYMBOL PALAVRA MEANING

ATENÇÃO

Indica uma situação perigosa à qual deve ser prestada especial atenção para evitar ferimentos e/ou danos na máquina.

NOTA Indica informação útil que pode facilitar o trabalho.

Todas as informações contidas neste manual são relevantes para a sua própria segurança e para a do seu ambiente. Se tiver quaisquer dúvidas sobre as informações contidas neste manual, consulte um profissional ou contacte o Serviço Técnico Oficial.

As seguintes informações sobre perigos e precauções incluem as situações mais prováveis que podem surgir durante a utilização desta máquina. Consultar toda a literatura, embalagem e rótulos do produto antes da sua utilização.

ÍCONES DE AVISO

Os ícones nas etiquetas de aviso que aparecem nesta máquina e/ou no manual indicam as informações necessárias para a utilização segura desta máquina.

Atenção ao perigo!

Usar um respirador para proteger contra poeira, vapores e outros fumos tóxicos.

Leia atentamente este manual antes de ligar a máquina.

Usar luvas robustas e escorregadias.

Usar capacete.

Usar protecção das pernas e botas de segurança antiderrapantes com biqueira de aço.

Usar protecção para os olhos e ouvidos.

Risco de protecção material. Cuidado com os objectos que podem ser ejectados.

DESCRIÇÃO DO PRODUTO

CONDIÇÕES DE UTILIZAÇÃO

Apenas madeira cortada. Não utilizar a motosserra para outros fins que não os previstos. Não utilizar a motosserra para cortar materiais plásticos, tijolos ou materiais de construção que não sejam madeira. Qualquer utilização diferente da descrita acima pode conduzir a situações perigosas e isenta o fabricante de qualquer responsabilidade.

CARACTERÍSTICAS TÉCNICAS
GS240C/GS240C-1

Energia 2400W

Voltagem 230-240V / 50Hz

Dimensões da espada 400 mm (16")

Dimensões dos dentes em cadeia 1,27mm (1/20")

Passo de corrente 9,4mm (1/27")

Comprimento de corte 385 mm

Capacidade do reservatório de lubrificante 150 ml

Velocidade de corte 15m/s

Peso do produto 4,5 kg

NOTA: GREENCUT RESERVA-SE O DIREITO DE MODIFICAR AS CARACTERÍSTICAS TÉCNICAS SEM AVISO PRÉVIO.

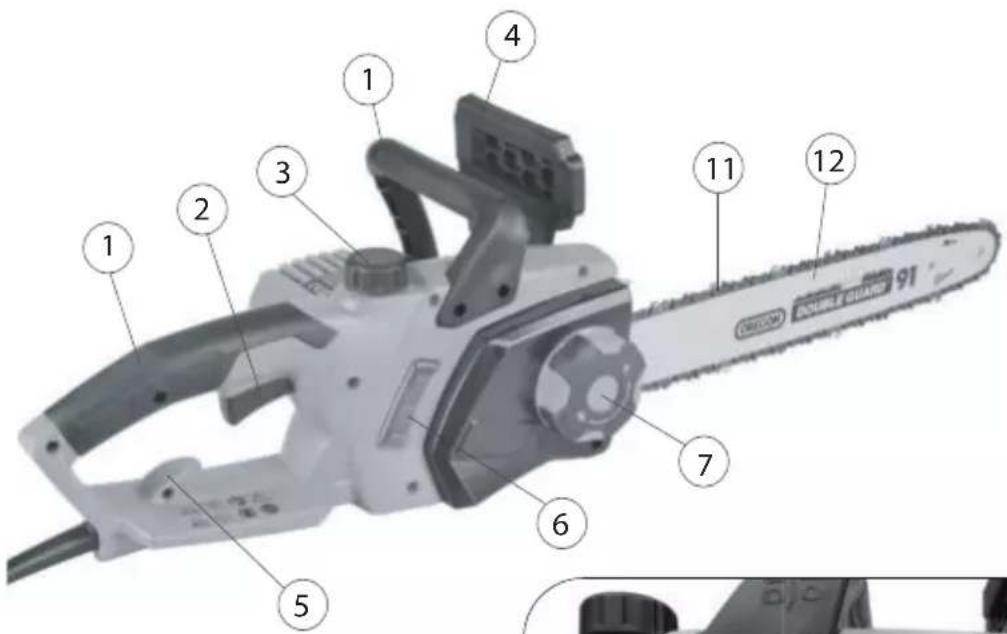

DESCRIÇÃO DETALHADA DO PRODUTO

1. Punho frontal e traseiro
2. Botão stop-start
3. Tanque de óleo
4. Guarda e travão de corrente
5. Gancho de cabo
6. Visor de nível de óleo

7. Sistema de aperto de espada

8. Engrenagem de corrente

9. Eixo guia
10. Eixo tensor de corrente
11. Cadeia
12. Espada
13. Garra

NOTA: Os produtos detalhados neste manual podem variar em aparência, inclusões, descrição e embalagem em relação aos aqui apresentados ou descritos.

MANUTENÇÃO

CONTROLO E TENSIONAMENTO DA CORRENTE

A corrente deve ser sempre verificada e tensionada quando está fria. Todos os metais expandem-se com a temperatura. Se tensionarmos a corrente quando está quente, corremos o risco de a sobre-tensionar e de a fazer sofrer excessivamente quando está fria. Lembre-se de lidar sempre com o frio, com a máquina desligada e sempre com o cabo de alimentação desligado.

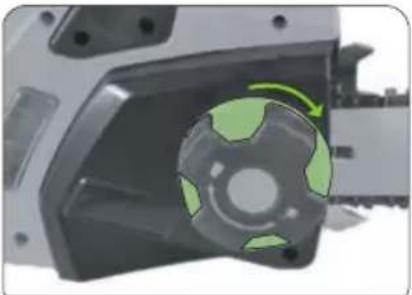

O tensionamento da corrente do nosso GS240C é feito por meio da roda de ajuste lateral na tampa da barra. Primeiro, desbloquear a roda para que possa ser manipulada levantando ligeiramente e rodando a parte interior da roda (cinzento escuro) no sentido contrário ao dos ponteiros do relógio.

Uma vez desbloqueada a rotação, ajustar a tensão rodando a roda (cinzento claro): no sentido dos ponteiros do relógio para apertar, no sentido contrário ao dos ponteiros do relógio para soltar a tensão.

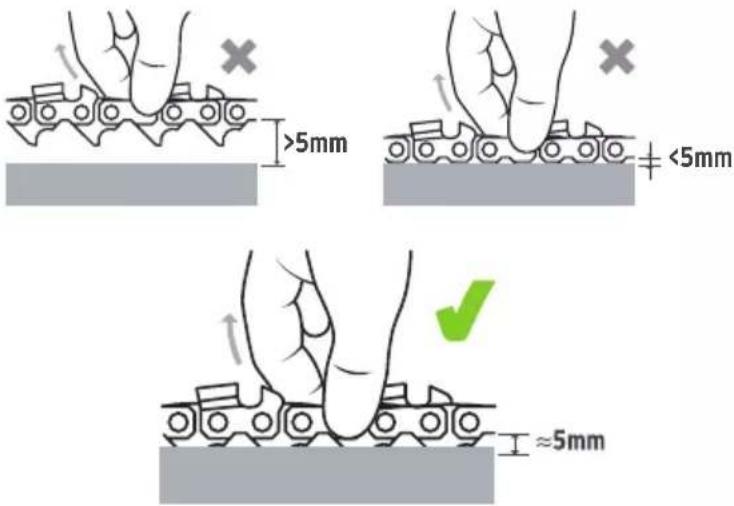

Uma vez o tensionamento ajustado correctamente, seguindo os gráficos acima, bloquear novamente o tensor rodando o interior da roda (parte cinzenta escura) no sentido dos ponteiros do relógio até que a posição seja ajustada e a roda não possa rodar.

Para garantir que o tensionamento não é demasiado apertado, ligar a máquina e tocar no gatilho. A corrente não deve parar imediatamente, mas deve rodar durante mais um segundo ou dois segundos.

Para afiar a lâmina, vamos precisar:

• Um guia.
• Um medidor limitador.
• Um ficheiro plano.
• Um ficheiro redondo.

1) Travamos a corrente para que possamos começar a afiar sem a mover.
2) Marcar com um lápis ou uma caneta de feltro o dente onde vamos começar a afiar. Esta marca servirá de guia para que não nos percamos e saibamos onde começamos a afiar.

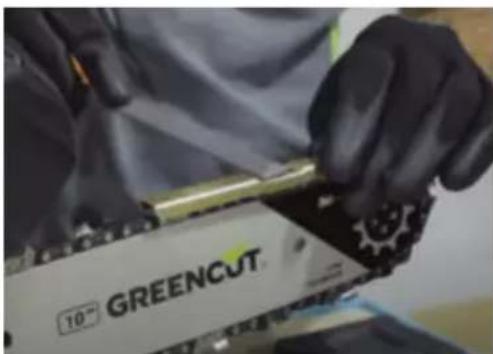

3) Inserir o ficheiro redondo na face do dente a ser afiado numa posição de cerca de 35°.
4) Começar a arquivar. Deslize o ficheiro no ângulo correcto e com uma ligeira força ascendente.

5) Realizamos o mesmo procedimento em todos os dentes.
6) Para podermos trabalhar, temos de desbloquear a corrente, mover a parte restante para a parte superior da espada e bloqueá-la novamente para que possamos trabalhar melhor.
7) Inverter a máquina e executar o mesmo procedimento (passos 2 a 8) na outra direcção.

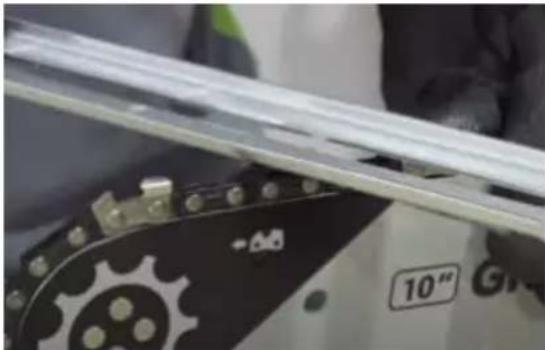

8) Verificar a altura com o gabarito e rectificar se necessário. A altura entre o dente guia e o dente cortante deve ser de cerca de 3mm.

10" GREENCUT.

Pode

veja a nossa explicação em vídeo com todos os

detalhes no nosso Canal

Youtube

Limpar a ranhura da barra após cada utilização. Limpar o buraco de lubrificação com óleo de corrente.

Verificar se a roda dianteira não se soltou: se se soltou, a barra-guia deve ser substituída. Verifique a barra-guia para os nicks. Remover quaisquer cortes ou rebarbas com um ficheiro plano. Verificar a ponta da barra-guia quanto ao desgaste. Se for usado apenas de um lado, vire-o. Se for usado de ambos os lados, substituir a barra-guia por uma nova.

Verificar a ranhura da barra quanto ao desgaste, sacudindo a corrente. Se vacilar, terá de substituir a barra.

CALENDÁRIO DE MANUTENÇÃO

VERIFICAÇÃO DIÁRIA

Tensão da corrente Antes de cada utilização, verifique

Afiação de correntes Antes de cada utilização, verificação visual

Nível de óleo Antes de cada utilização, verificação visual

INSPECCIONAR E LIMPAR

Espada Antes de cada utilização

Cadeia Após cada utilização

TRANSPORTE E ARMAZENAMENTO

• Permitir que o equipamento arrefeça completamente antes de o transportar ou armazenar.
• Armazenar sempre o produto num local limpo, seguro e seco com temperaturas entre 0° e 45°C.
• O equipamento não é à prova de intempéries e não deve ser armazenado à luz solar directa, a altas temperaturas ou em locais húmidos.
• Nunca armazenar o equipamento em locais onde estejam presentes materiais inflamáveis, gases combustíveis ou líquidos combustíveis, etc.
• Armazenar sempre a máquina com a protecção do elemento de corte instalada.
• Para reduzir o risco de incêndio, manter a máquina limpa através da remoção de material, óleo e gordura.
• Armazenar a máquina fora do alcance das crianças.

ELIMINAÇÃO E RECICLAGEM

Os produtos usados são potencialmente recicláveis e não devem ser eliminados no lixo normal. Por favor, ajude-nos a proteger o ambiente e a preservar os recursos naturais.

Eliminar o aparelho de forma amiga do ambiente. Não o deitar fora com o lixo doméstico. Os seus componentes de plástico e metal podem ser separados e reciclados. Por favor levar este aparelho a um centro de reciclagem aprovado (Ponto Verde).

Os materiais utilizados na embalagem da máquina são recicláveis: por favor, descarte-os no recipiente apropriado.

GARANTIA

GREENCUT garante todos os produtos por um período de 3 anos (válido para Espanha). A garantia está sujeita à data de compra, tendo em conta a utilização prevista do produto.

A garantia não cobre o desgaste devido ao uso normal, especialmente na bateria, nem o não cumprimento das instruções de funcionamento e manutenção.

No caso de reparações ou modificações terem sido efectuadas pelo consumidor ou por qualquer outra pessoa que não seja com peças de reposição originais GREENCUT, a garantia será anulada.

No caso de uma reclamação de garantia justificada, estamos autorizados, a nosso critério, a reparar ou substituir gratuitamente a ferramenta defeituosa. Outras reivindicações que vão além desta garantia não são válidas.

PARA MAIS INFORMAÇÕES SOBRE GARANTIA E MANUTENÇÃO, POR FAVOR CLIQUE AQUI.

DECLARAÇÃO DE CONFORMIDADE (EC)

Nós, PRAT INTERNATIONAL BRANDS S.L., proprietários da marca GREENCUT, com sede social na Rua Blanquers (parcela 7-8) Polígono Industrial Valls. 43800 - Valls, ESPANHA, declaram que a motosserra manual GS240C, a partir do número de série 2021, está em conformidade com os requisitos das directivas do Parlamento Europeu e do Conselho aplicáveis:

- Directiva 2014/30/UE do Parlamento Europeu e do Conselho, de 26 de Fevereiro de 2014, relativa à harmonização das legislações dos Estados-Membros respeitantes à compatibilidade electromagnética (reformulação).

O produto entregue corresponde à amostra de exame de tipo CE.

Valls (ESPANHA), 15 de Maio de 2022,

PRAT INTERNATIONAL BRANDS S.L. C/ Blanquers Parcel-la T-83 Poligon Insurizio de Valis 43800 Vallis (Tarragona, L. N.J.F., 26:65 [14]73)

GREENCUT®

Mireia Calvet, CEO (Representante autorizado e responsável pela documentação técnica).
