GS240C - Sega Greencut - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Motosega elettrica (sega a catena)
Marca	Greencut
Modello	GS240C
Potenza	2400 W
Tensione di alimentazione	230-240 V / 50 Hz
Lunghezza della guida (spada)	400 mm (16 pollici)
Passo della catena	9,4 mm (1/27")
Calibro della catena	1,27 mm (1/20")
Lunghezza di taglio massima	385 mm
Velocità di taglio	15 m/s
Capacità del serbatoio dell'olio	150 ml
Peso	4,5 kg
Tipo di impugnatura	Impugnatura anteriore e posteriore
Freno catena	Sì, integrato
Tensione della catena	Regolazione laterale senza attrezzi
Lubrificazione	Automatica, serbatoio visibile
Materiali di taglio consentiti	Solo legno
Utilizzo	Non professionale
Garanzia	3 anni (a condizioni)
Livello sonoro	Non comunicato

Domande frequenti - GS240C Greencut

Come tendere la catena della mia motosega Greencut GS240C?

Per tendere la catena, assicurarsi che sia fredda e che l'apparecchio sia scollegato. Sbloccare la rotella laterale (parte interna grigio scuro) ruotandola in senso antiorario. Quindi ruotare la parte esterna (grigio chiaro) in senso orario per tendere la catena. Una volta raggiunta la tensione corretta, bloccare ruotando la parte interna in senso orario. Verificare che la catena non si fermi immediatamente dopo aver rilasciato il grilletto: deve continuare a girare per 1-2 secondi.

Che tipo di olio utilizzare per la lubrificazione?

Utilizzare un olio speciale per catena di motosega, non inquinante e adesivo. Il serbatoio ha una capacità di 150 ml. Controllare il livello dell'olio prima di ogni utilizzo tramite l'indicatore trasparente.

Come affilare la catena della GS240C?

Affilare con una lima tonda (diametro adatto) seguendo un angolo di 35°. Utilizzare una guida e un calibro di profondità. Frenare prima la catena, segnare il primo dente, limare ogni dente facendo scorrere la lima verso l'alto. Controllare l'altezza tra dente guida e dente di taglio (circa 3 mm) con il calibro. Ripetere sull'altro lato della catena.

Quali precauzioni di sicurezza prendere prima di utilizzare la motosega?

Indossare una maschera respiratoria, guanti robusti, un casco, protezioni per occhi e orecchie, stivali antiscivolo con punta in acciaio e protezioni per le gambe. Leggere attentamente il manuale prima dell'uso. Tagliare solo legno.

Cosa fare se la catena non gira correttamente?

Controllare prima la tensione della catena. Assicurarsi che il freno catena non sia attivato. Verificare il livello dell'olio e il corretto funzionamento della lubrificazione. Se il problema persiste, contattare il servizio tecnico ufficiale.

Come pulire la guida e la catena dopo l'uso?

Dopo ogni utilizzo, pulire la scanalatura della guida e il foro di lubrificazione con olio per catena. Utilizzare una lima piatta per rimuovere intagli o bave. Controllare l'usura dell'estremità della guida e girarla se usurata su un solo lato.

Posso usare la motosega per tagliare materiali diversi dal legno?

No. La motosega è progettata solo per il taglio del legno. Qualsiasi altro utilizzo (plastica, mattone, ecc.) è pericoloso e annulla la garanzia.

Come conservare la motosega dopo l'uso?

Lasciare raffreddare completamente l'apparecchio. Riporlo in un luogo pulito, asciutto e sicuro, al riparo dal sole e dall'umidità, a una temperatura compresa tra 0°C e 45°C. Posizionare il copricatena e tenere fuori dalla portata dei bambini.

Cosa fare se la macchina non si avvia?

Verificare che la spina sia inserita e che il cavo non sia danneggiato. Assicurarsi che il freno catena sia disattivato e che il pulsante di arresto/avvio sia in posizione di accensione. Se il problema persiste, contattare il servizio tecnico.

Dove posso acquistare ricambi per la GS240C?

I pezzi di ricambio e gli accessori sono disponibili presso il servizio tecnico ufficiale di Greencut. Utilizzare solo pezzi originali per mantenere la garanzia. Consultare il sito web o contattare il supporto.

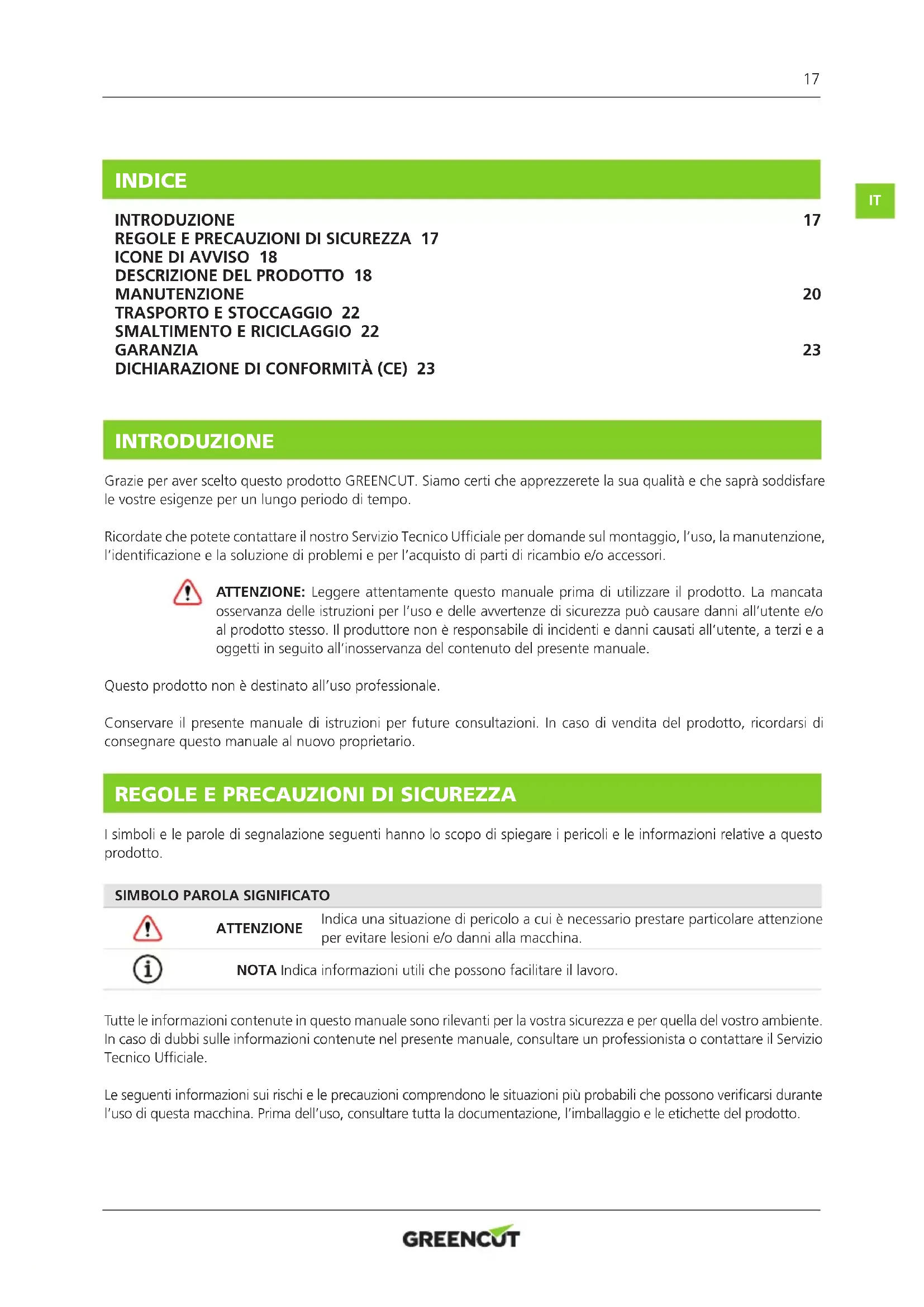

MANUALE UTENTE GS240C Greencut

IT · Guida alla manutenzione

DESCRIZIONE DEL PRODOTTO 18

MANUTENZIONE 20

TRASPORTO E STOCCAGGIO 22

SMALTIMENTO E RICICLAGGIO 22

GARANZIA 23

DICHIARAZIONE DI CONFORMITÀ (CE) 23

INTRODUZIONE

Grazie per aver scelto questo prodotto GREENCUT. Siamo certi che apprezzerete la sua qualità e che saprà soddisfare le vostre esigenze per un lungo periodo di tempo.

Ricordate che potete contattare il nostro Servizio Tecnico Ufficiale per domande sul montaggio, l'uso, la manutenzione, l'identificazione e la soluzione di problemi e per l'acquisto di parti di ricambio e/o accessori.

ATTENZIONE: Leggere attentamente questo manuale prima di utilizzare il prodotto. La mancata osservanza delle istruzioni per l'uso e delle avvertenze di sicurezza può causare danni all'utente e/o al prodotto stesso. Il produttore non è responsabile di incidenti e danni causati all'utente, a terzi e a oggetti in seguito all'inosservanza del contenuto del presente manuale.

Questo prodotto non è destinato all'uso professionale.

Conservare il presente manuale di istruzioni per future consultazioni. In caso di vendita del prodotto, ricordarsi di consegnare questo manuale al nuovo proprietario.

REGOLE E PRECAUZIONI DI SICUREZZA

I simboli e le parole di segnalazione seguenti hanno lo scopo di spiegare i pericoli e le informazioni relative a questo prodotto.

SIMBOLO PAROLA SIGNIFICATO

ATTENZIONE

Indica una situazione di pericolo a cui è necessario prestare particolare attenzione per evitare lesioni e/o danni alla macchina.

NOTA Indica informazioni utili che possono facilitare il lavoro.

Tutte le informazioni contenute in questo manuale sono rilevanti per la vostra sicurezza e per quella del vostro ambiente. In caso di dubbi sulle informazioni contenute nel presente manuale, consultare un professionista o contattare il Servizio Tecnico Ufficiale.

Le seguenti informazioni sui rischi e le precauzioni comprendono le situazioni più probabili che possono verificarsi durante l'uso di questa macchina. Prima dell'uso, consultare tutta la documentazione, l'imballaggio e le etichette del prodotto.

ICONE DI AVVISO

Le icone sulle etichette di avvertenza che compaiono sulla macchina e/o nel manuale indicano le informazioni necessarie per un uso sicuro della macchina.

Attenzione al pericolo!

Indossare un respiratore per proteggersi da polveri, vapori e altri fumi tossici.

Leggere attentamente questo manuale prima di avviare la macchina.

Indossare guanti robusti e scivolosi.

Indossare il casco.

Indossare protezioni per le gambe e stivali di sicurezza antiscivolo con puntale in acciaio.

Indossare protezioni per gli occhi e le orecchie.

Pericolo per la protezione dei materiali. Attenzione agli oggetti che possono essere espulsi.

DESCRIZIONE DEL PRODOTTO

CONDIZIONI USO

Solo legno tagliato. Non utilizzare la motosega per scopi diversi da quelli previsti. Non utilizzare la motosega per tagliare materiali plastici, mattoni o materiali da costruzione diversi dal legno. Qualsiasi uso diverso da quello sopra descritto può causare situazioni pericolose ed esonera il produttore da qualsiasi responsabilità.

CARATTERISTICHE TECNICHE

GS240C/GS240C-1

Potenza 2400W

Tensione 230-240V / 50Hz

Dimensioni della spada 400 mm (16")

Dimensioni dei denti della catena 1,27 mm (1/20")

Passo della catena 9,4 mm (1/27")

Lunghezza di taglio 385 mm

Capacità del serbatoio del lubrificante 150 ml

Velocità di taglio 15m/s

Peso del prodotto 4,5 kg

NOTA: GREENCUT si riserva il diritto di modificare le caratteristiche tecniche senza preavviso.

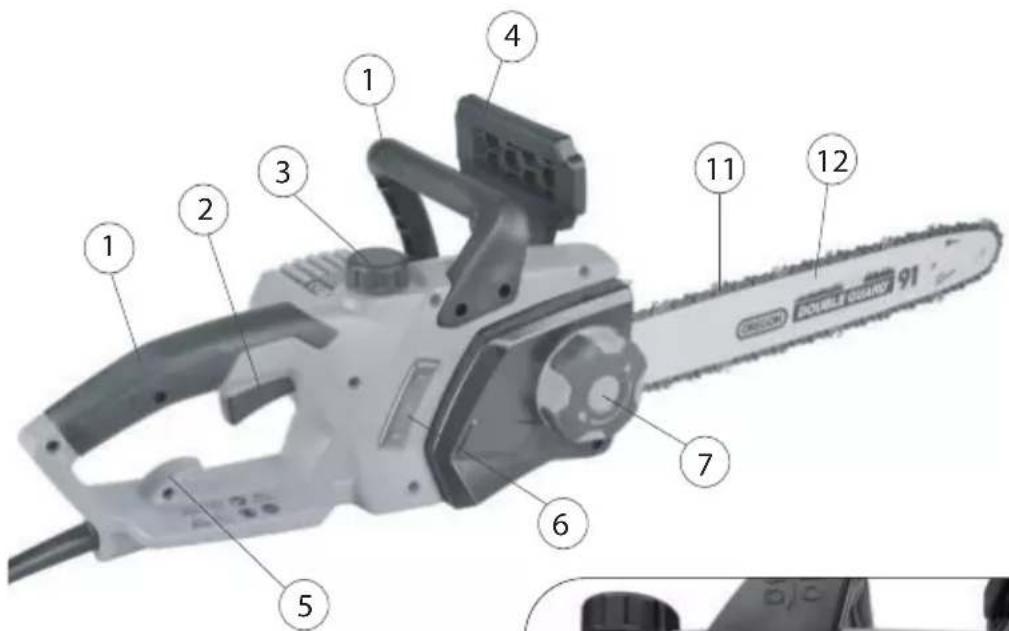

DESCRIZIONE DETTAGLIATA DEL PRODOTTO

IT

1. Maniglia anteriore e posteriore
2. Pulsante di arresto-avvio
3. Serbatoio dell'olio
4. Paracatena e freno
5. Gancio per cavo
6. Spia del livello dell'olio

7. Sistema di bloccaggio della spada

8. Ingranaggio a catena

9. Albero guida
10. Albero di tensionamento della catena
11. Catena
12. Spada
13. Artiglio

NOTA: I prodotti descritti in questo manuale possono variare per aspetto, inclusioni, descrizione e imballaggio rispetto a quelli mostrati o descritti nel presente documento.

MANUTENZIONE

La catena deve essere sempre controllata e tensionata a freddo. Tutti i metalli si espandono con la temperatura. Se si tende la catena quando è calda, si corre il rischio di sovratensionarla e di farla soffrire eccessivamente quando è fredda. Ricordarsi di maneggiarlo sempre a freddo, con la macchina spenta e sempre con il cavo di alimentazione scollegato.

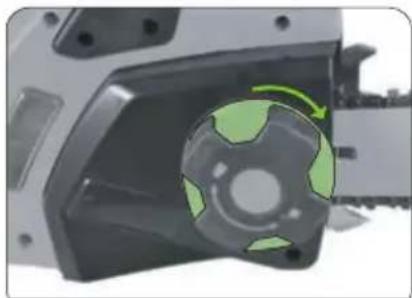

Il tensionamento della catena della nostra GS240C avviene tramite la rotella di regolazione laterale sul coperchio della barra. Prima di tutto, sblocchiamo la ruota per poterla manipolare sollevando leggermente e ruotando la parte interna della ruota (grigio scuro) in senso antiorario.

Una volta sbloccata la rotazione, regolare il tensionamento ruotando la rotella (grigio chiaro): in senso orario per stringere, in senso antiorario per allentare la tensione.

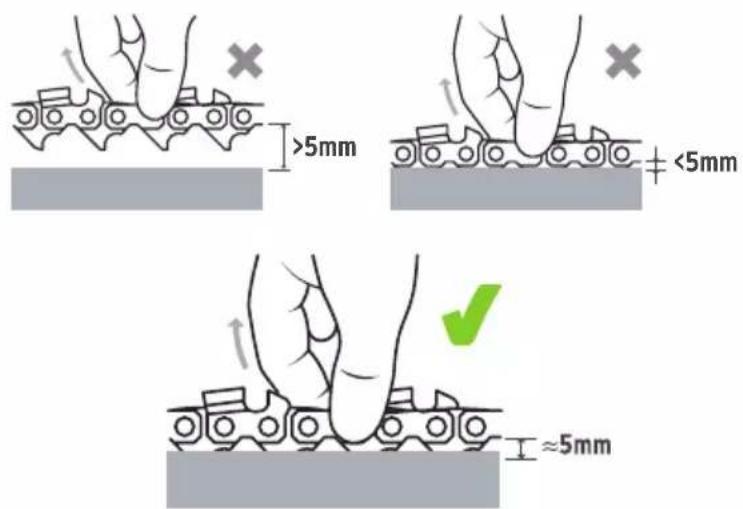

Una volta regolata correttamente la tensione, seguendo i grafici precedenti, bloccare nuovamente il tenditore ruotando la parte interna della ruota (parte grigio scuro) in senso orario fino a quando la posizione è regolata e la ruota non può ruotare.

Per verificare che il tensionamento non sia troppo stretto, accendere la macchina e toccare il grilletto. La catena non deve fermarsi immediatamente, ma deve ruotare per un secondo o due secondi in più.

Per affilare la lama è necessario:

• Una guida.
• Un indicatore di limite.
• Un file piatto
• Una lima rotonda.

1) Freniamo la catena in modo da poter iniziare l'affilatura senza che si muova.
2) Segnare con una matita o un pennarello il dente da cui iniziare l'affilatura. Questo segno servirà da guida per non perdersi e sapere dove abbiamo iniziato l'affilatura.

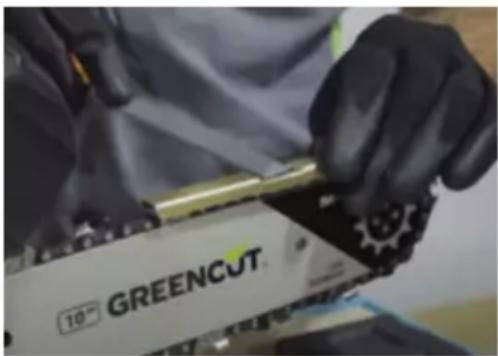

3) Inserire la lima rotonda nella faccia del dente da affilare in una posizione di circa 35°.
4) Iniziare l'archiviazione. Far scorrere la lima con l'angolo corretto e con una leggera forza verso l'alto.

5) Eseguiamo la stessa procedura su tutti i denti.
6) Per poter lavorare, dobbiamo sbloccare la catena, spostare la parte rimanente nella parte superiore della spada e bloccarla di nuovo per poter lavorare meglio.
7) Invertire la macchina ed eseguire la stessa procedura (fasi da 2 a 8) nell'altra direzione.

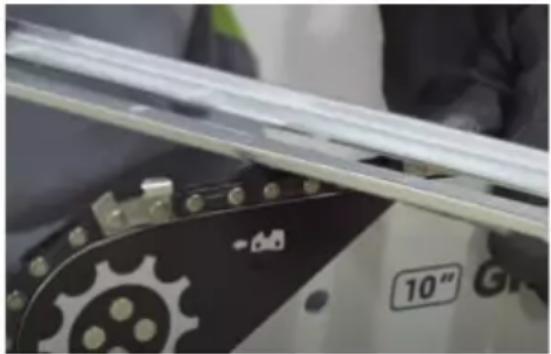

8) Controllare l'altezza con il calibro e correggere se necessario. L'altezza tra il dente guida e il dente di taglio deve essere di circa 3 mm.

10" GREENCUT

È possibile

guardate il nostro video

esplicativo con tutti i

dettagli sul nostro canale

Youtube

Pulire la scanalatura della barra dopo ogni utilizzo. Pulire il foro di lubrificazione con olio per catene. Controllarechela ruotaanteriornonsisia allentata: sesiè allentata, è necessarios sostituire la barradi guida. Controllarechela barra di guida non sia intaccata. Rimuovere eventuali tacche o bave con una lima piatta. Controllare che la punta della barra di guida non sia usurata. Se è usurato solo da un lato, girarlo. Se è usurata su entrambi i lati, sostituire la guida con una nuova. Controllare l'usura della scanalatura della barra scuotendo la catena. Se oscilla, è necessario sostituire la barra.

PROGRAMMA DI MANUTENZIONE

CONTROLLO GIORNALIERO

Tensione della catena Prima di ogni utilizzo, controllare

Affilatura della catena Prima di ogni utilizzo, controllare visivamente

Livello dell'olio Prima di ogni utilizzo, controllare visivamente

INSPECCIONE Y LIMPIE

Spada Prima di ogni utilizzo

Catena Dopo ogni utilizzo

TRASPORTO E STOCCAGGIO

• Lasciare raffreddare completamente l'apparecchiatura prima di trasportarla o conservarla.
• Conservare sempre il prodotto in un luogo pulito, sicuro e asciutto, con temperature comprese tra 0° e 45°C.
• L'apparecchiatura non è resistente alle intemperie e non deve essere conservata alla luce diretta del sole, a temperature elevate o in luoghi umidi.
• Non conservare mai l'apparecchiatura in luoghi in cui siano presenti materiali infiammabili, gas o liquidi combustibili, ecc.
• Conservare sempre la macchina con la protezione dell'elemento di taglio montata.
• Per ridurre il rischio di incendio, mantenere la macchina pulita rimuovendo materiale, olio e grasso.
• Conservare l'apparecchio fuori dalla portata dei bambini.

I prodotti usurati sono potenzialmente riciclabili e non devono essere smaltiti nella spazzatura ordinaria. Aiutateci a proteggere l'ambiente e a conservare le risorse naturali.

Smaltire il dispositivo nel rispetto dell'ambiente. Non gettarlo insieme ai rifiuti domestici. I suoi componenti in plastica e metallo possono essere separati e riciclati. Portare l'apparecchio in un centro di riciclaggio autorizzato (Punto Verde).

I materiali utilizzati per l'imballaggio della macchina sono riciclabili: smaltirli nell'apposito contenitore.

GARANZIA

GREENCUT garantisce tutti i prodotti per un periodo di 3 anni (valido per la Spagna). La garanzia è soggetta alla data di acquisto, tenendo conto dell'uso previsto del prodotto.

La garanzia non copre l'usura dovuta al normale utilizzo, in particolare della batteria, né il mancato rispetto delle istruzioni per l'uso e la manutenzione.

istruzioni per il funzionamento e la manutenzione.

Nel caso in cui siano state effettuate riparazioni o modifiche da parte del consumatore o di chiunque altro che non sia in possesso di un certificato di garanzia.

ricambi originali GREENCUT, la garanzia decade.

In caso di richiesta di garanzia giustificata, siamo autorizzati, a nostra discrezione, a riparare o sostituire gratuitamente l'utensile difettoso. Altre richieste che vanno oltre questa garanzia non sono valide.

PER ULTERIORI INFORMAZIONI SULLA GARANZIA E LA MANUTENZIONE, FARE CLIC QUI

DICHIARAZIONE DI CONFORMITÀ (CE)

Noi, PRAT INTERNATIONAL BRANDS S.L., proprietaria del marchio GREENCUT, con sede legale in via Blanquers (lotto 7-8) Poligono Industrial Valls. 43800 - Valls, SPAGNA, dichiara che la motosega a mano GS240C a partire dal numero di serie 2021 è conforme ai requisiti delle direttive del Parlamento europeo e del Consiglio applicabili:

- Direttiva 2014/30/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica (rifusione).

Il prodotto consegnato corrisponde al campione per l'esame del tipo CE.

Mireia Calvet, CEO (rappresentante autorizzato e responsabile della documentazione tecnica)..
