Tipo di prodotto	Motosega termica
Marca	Greencut
Modello	GS280X-10
Cilindrata	28 cm³
Potenza	1,7 CV
Capacità del serbatoio del carburante	310 ml
Capacità del serbatoio dell'olio	210 ml
Lunghezza della barra	10 pollici (254 mm)
Passo della catena	3/8" (9,52 mm)
Spessore della catena	0,050" (1,27 mm)
Peso (senza carburante)	3,75 kg
Dimensioni (L x H x P)	320 x 250 x 250 mm
Tipo di carburante	Miscela benzina senza piombo 95 + olio 2 tempi (25:1)
Sistema di accensione	CDI elettronico
Candela d'accensione	BM6A
Freno della catena	Sì, manuale
Velocità al minimo	3 000 giri/min
Regime massimo	10 000 giri/min
Pignone	7 denti, passo 0,325"

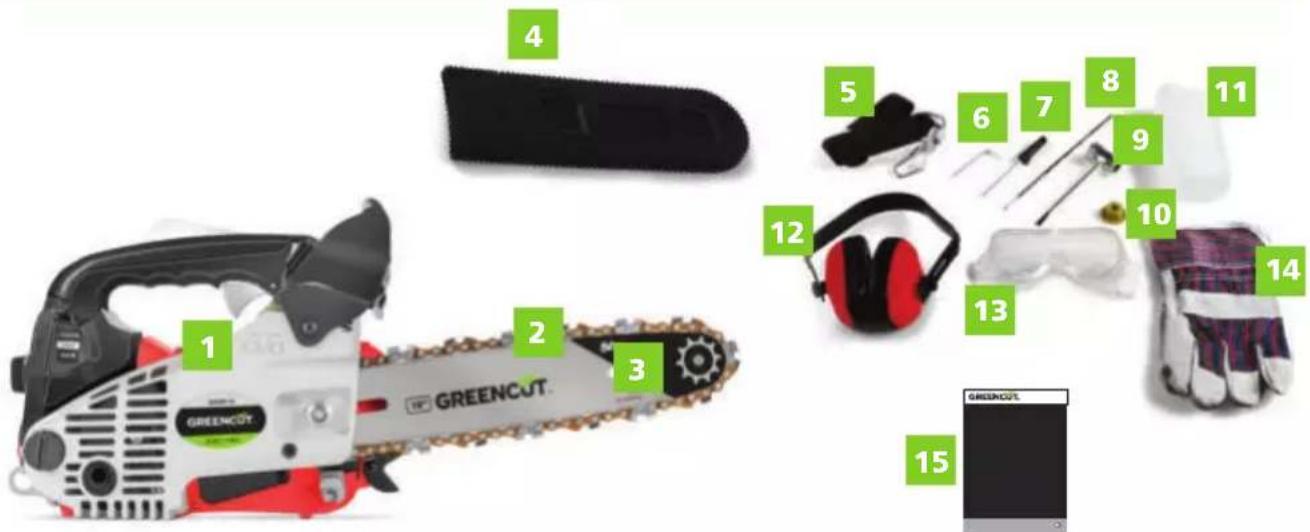

Attrezzatura inclusa	Catena, barra, coprilama, imbragatura, chiavi, lima, miscelatore, protezioni uditive, occhiali, guanti
Garanzia	3 anni

Domande frequenti - GS280X-10 Greencut

Che tipo di carburante utilizzare per la motosega Greencut GS280X-10?

Utilizzare una miscela di benzina senza piombo 95 (senza etanolo) e olio per motori a 2 tempi in un rapporto di 25:1 (4% di olio). Non utilizzare carburante vecchio o contaminato.

Come avviare la motosega a motore freddo?

Posizionare l'interruttore su ON, tirare completamente lo starter, premere il primer 10 volte se presente, quindi tirare il cavo di avviamento fino a quando il motore non dà un colpo. Ripristinare lo starter e tirare nuovamente per avviare.

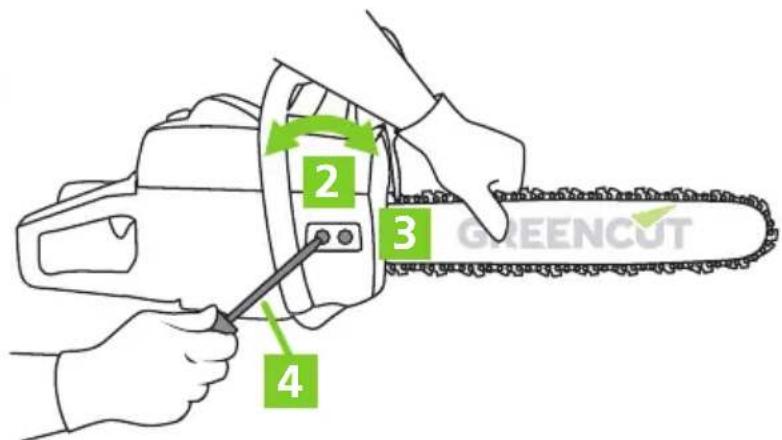

Come regolare la tensione della catena?

Allentare i dadi laterali, ruotare la vite di tensione in senso orario per stringere. La catena deve essere regolata in modo che tocchi la parte inferiore della barra ma possa essere sollevata leggermente. Stringere i dadi dopo la regolazione.

Cosa fare se il motore non si avvia?

Controllare il carburante, la candela (se è bagnata o sporca), l'interruttore di accensione. Se il motore è allagato, rimuovere la candela, tirare il motorino di avviamento più volte per espellere il carburante in eccesso, pulire la candela e riprovare.

Quale olio utilizzare per la lubrificazione della catena?

Utilizzare olio SAE 30 specifico per catena di motosega. Il serbatoio dell'olio ha una capacità di 210 ml. Verificare la lubrificazione tenendo la sega sopra una superficie chiara e accelerando.

Come evitare il contraccolpo (kickback)?

Tenere sempre la sega saldamente con entrambe le mani, non tagliare con la punta della barra, mantenere la catena affilata e correttamente tesa, e non sporgersi troppo in avanti. Essere consapevoli della posizione della punta della barra.

Quale manutenzione regolare è necessaria?

Pulire il filtro dell'aria ogni 12 ore, controllare e serrare le viti, affilare la catena, controllare la candela, pulire il serbatoio del carburante ogni 6 mesi. Consultare la tabella di manutenzione nel manuale.

Come conservare la motosega a lungo termine?

Svuotare il carburante, pulire la macchina, applicare olio sulle parti metalliche, rimuovere la candela e iniettare 3 ml di olio nel cilindro, tirare dolcemente il motorino di avviamento, quindi riporre in un luogo asciutto al riparo dal gelo.

La garanzia copre le parti soggette a usura come la catena e la barra?

No, la garanzia di 3 anni non copre l'usura normale. Lame, catene, candele e filtri sono esclusi. Utilizzare solo ricambi originali per non invalidare la garanzia.

Posso usare la motosega per tagliare plastica o materiali da costruzione?

No, questa motosega è progettata solo per tagliare legno. Qualsiasi altro utilizzo è pericoloso e annulla la garanzia. Non tagliare metallo, plastica o muratura.

MANUALE UTENTE GS280X-10 Greencut

Manuale di istruzioni

EN

Instruction manual

DE

Betriebsanleitung

ÍNDICE

INTRODUCCIÓN 3

NORMAS Y PRECAUCIONES DE SEGURIDAD 3

ICONOS DE ADVERTENCIA 8

NORME E PRECAUZIONI DI SICUREZZA 41

ICONE DI AVVERTIMENTO 46

DESCRIZIONE DEL PRODOTTO 47

CONTENUTO DELLA SCATOLA 50

MONTAGGIO 50

USO DEL PRODOTTO 52

MANUTENZIONE 55

IDENTIFICAZIONE E SOLUZIONE DEI PROBLEMI 56

TRASPORTO E STOCCAGGIO 57

SMALTIMENTO E RICICLAGGIO 58

GARANZIA 58

DICHIARAZIONE DI CONFORMITÀ (CE) 59

INTRODUZIONE

Grazie per aver scelto questo prodotto GREENCUT. Siamo certi che apprezzerete la sua qualità e che soddisferete le vostre esigenze per un lungo periodo di tempo.

Ricorda che puoi contattare il nostro Servizio Tecnico Ufficiale per domande su montaggio, uso, manutenzione, identificazione e risoluzione dei problemi e per l'acquisto di ricambi e/o accessori.

ATTENZIONE: Leggere attentamente il presente manuale prima di utilizzare il prodotto. La mancata osservanza delle istruzioni per l'uso e delle avvertenze di sicurezza può causare danni all'utente e/o al prodotto stesso. Il produttore non è responsabile per incidenti e danni all'utente, a terzi e a oggetti derivanti dall'inosservanza del contenuto del presente manuale.

Questo prodotto non è destinato ad un uso professionale.

Conservare le presenti istruzioni per l'uso per riferimento futuro. Se vendete questo prodotto, ricordatevi di consegnare questo manuale al nuovo proprietario.

NORME E PRECAUZIONI DI SICUREZZA

I seguenti simboli e parole chiave e il loro significato hanno lo scopo di spiegare i pericoli e le informazioni relative a questo prodotto.

SIMBOLO PAROLA SIGNIFICATO

ATTENZIONE

Indica una situazione pericolosa nella quale si deve prestare speciale attenzione per evitare qualsiasi tipo di danno e/o malfunzionamento dell'apparato.

NOTA Fornisce informazione utile che può agevolare il lavoro.

ATTENZIONE: Leggere e comprendere tutte le avvertenze e le istruzioni di sicurezza prima di utilizzare questo prodotto. La mancata osservanza di questa precauzione può provocare scosse elettriche, incendi e/o lesioni gravi.

Tutte le informazioni contenute nel presente manuale sono rilevanti per la sicurezza propria e dell'ambiente circostante. In caso di domande sulle informazioni contenute nel presente manuale, rivolgersi a un professionista o al Servizio Tecnico Ufficiale.

Le seguenti informazioni sui pericoli e sulle precauzioni includono le situazioni più probabili che possono verificarsi durante l'uso della macchina. Consultare tutta la documentazione, l'imballaggio e le etichette del prodotto prima dell'uso.

Se si verifica una situazione non descritta in questo manuale, usare il buon senso per utilizzare la macchina nel modo più sicuro possibile e, se si avverte un pericolo, non utilizzare la macchina.

UTENTI

• Questo prodotto è stato progettato per essere utilizzato da persone maggiorenni che hanno letto e compreso le presenti istruzioni. Non consentire l'uso del prodotto a minori o a persone che non comprendono le presenti istruzioni per l'uso.
• Prima di utilizzare questo prodotto, familiarizzare con esso. Assicurarsi di sapere dove si trovano tutti i comandi, i dispositivi di sicurezza e come devono essere utilizzati.
• Se sei un utente inesperto ti consigliamo di fare un lavoro semplice e, se possibile, in compagnia di una persona esperta.

SICUREZZA PERSONALE

• Non forzare la macchina. Utilizzare la macchina, gli accessori, gli utensili, ecc. in conformità con le presenti istruzioni, tenendo conto delle condizioni e del lavoro da eseguire. L'utilizzo della macchina per scopi diversi da quelli previsti può causare situazioni di pericolo.
• Prestare attenzione, osservare ciò che si sta facendo quando si utilizza la macchina.
• Non utilizzare la macchina quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci.
• Evitare l'inalazione dei gas di scarico. Questa macchina produce gas pericolosi come il monossido di carbonio che possono causare vertigini, svenimenti o morte.
• Controllare che tutti i dispositivi di sicurezza siano installati e in buone condizioni. Non utilizzare la macchina se i suoi componenti sono danneggiati.
• Mantenere sempre un'adeguata poggiapiedi e far funzionare la macchina solo quando si trova su una superficie piana, stabile e fissa. Superfici scivolose o instabili possono causare una perdita di equilibrio o di controllo della macchina.
• Tenere sempre la macchina per le maniglie con entrambe le mani.
• Quando si opera dall'alto, non lavorare mai su una scala, un albero o un supporto non sicuro e non usare mai con una mano sola.
• Tenere tutte le parti del corpo lontano dagli elementi di taglio e dalle parti in movimento quando la macchina è in funzione. Prima di avviare la macchina, assicurarsi che l'elemento di taglio non sia a contatto con oggetti. Un momento di incuria durante il funzionamento può causare il taglio degli indumenti o delle parti del corpo da parte dell'elemento di taglio.
• Tenere sempre la motosega con la mano destra sul manico posteriore e con la mano sinistra sul manico anteriore. Tenere la motosega con le mani capovolte aumenta il rischio di incidenti e non deve mai essere fatto.
• Controllare le condizioni dell'albero per evitare che i rami secchi cadano su di esso durante il taglio. Quando si taglia un ramo in tensione, prestare attenzione al rischio di ritorno elastico. Quando si allenta la tensione delle fibre di legno, il ramo, sotto l'effetto di una molla, può colpire l'operatore e/o proiettare la sega fuori controllo.
• Prestare la massima attenzione durante il taglio di erbe infestanti e giovani arbusti. I materiali fini possono intrappolare la catena della sega ed essere proiettati su di voi, o causare la perdita dell'equilibrio sotto l'effetto della trazione.

• Se sei un utente inesperto ti consigliamo di fare una minima quantità di tronchi da taglio su un cavalletto o una forchetta da sega.

• Non tentare di rimuovere il materiale tagliato dalla lama quando è in movimento. Assicurarsi che la macchina sia spenta quando si puliscono i detriti.

• Non afferrare mai l'utensile da taglio. Gli utensili da taglio presentano spigoli vivi che possono ferirvi.
• Non toccare nessuno dei componenti del motore mentre la macchina è in funzione o subito dopo l'arresto a causa delle alte temperature raggiunte.
• Non azionare la macchina in condizioni di pioggia o di umidità estrema.
• Non lasciare l'unità incustodita durante il funzionamento.

- Indossare in modo appropriato. Non indossare indumenti larghi o gioielli che potrebbero rimanere impigliati nelle parti in movimento. Si consiglia l'uso di:

• Occhiali protettivi (occhiali protettivi).
• Protezione dell'udito.
• Protezione della testa e del viso (casco e maschera).
• Protezione delle mani (guanti resistenti e antiscivolo).
• Protezione gambe (pantaloni).
• Protezione del piede (calzature antiscivolo).

VIBRAZIONI

• Un alto livello di vibrazioni e lunghi periodi di esposizione sono i fattori che contribuiscono alla malattia delle dita bianche (fenomeno di Raynaud). Al fine di ridurre il rischio di malattie da dito bianco, è necessario essere consapevoli di queste raccomandazioni:
• Indossare sempre guanti.
• Preoccupatevi di tenere sempre le mani al caldo.
• Assicuratevi che la catena sia sempre affilata.
• Fate pause frequenti.
• Tenere sempre la macchina saldamente per le maniglie.
• Se si nota uno qualsiasi dei sintomi di malattia delle dita bianche, consultare immediatamente il medico.

SICUREZZA NELL' AREA DI LAVORO

• Non utilizzare la macchina a temperature estreme.
- Tenere l'apparecchio lontano da umidità eccessiva.
- Non utilizzare la macchina in atmosfere esplosive in presenza di liquidi, gas e polveri infiammabili.
- Non mettere mai in funzione la macchina in un ambiente chiuso o in un involucro. I gas di scarico e i vapori di carburante contengono monossido di carbonio e sostanze chimiche pericolose.
- Mantenere l'area di lavoro pulita e ben illuminata. L'ingombro e l'oscurità possono causare incidenti.
- Rimuovere tutti gli oggetti dall'area di lavoro prima di avviare la macchina. La macchina può toccare e proiettare oggetti che si trovano in prossimità del prodotto, causando lesioni personali.
- Tenere lontani bambini, persone o animali durante il funzionamento della macchina.
- Quando il lavoro viene eseguito contemporaneamente da due o più persone, controllare sempre la posizione delle altre e mantenere una distanza sufficiente per garantire la sicurezza.
- Ricordare che l'operatore è responsabile dei pericoli e degli incidenti che possono derivare a terzi o a cose. Il produttore non è in alcun modo responsabile per danni causati da un uso improprio o non corretto di questa macchina.

SICUREZZA NELL'USO DI COMBUSTIBILI

- Il carburante e l'olio sono pericolosi. Non inalare né ingerire. In caso di ingestione di carburante e/o olio, consultare immediatamente un medico. In caso di contatto con carburante o olio, pulirli immediatamente e abbondantemente con acqua e sapone; in caso di irritazione oculare o cutanea, consultare un medico al più presto.

• Non fare rifornimento in ambienti chiusi o scarsamente ventilati. Il combustibile e i vapori d'olio contengono sostanze chimiche pericolose.
• Il carburante e l'olio sono sostanze chimiche pericolose e altamente infiammabili. Non avvicinare fiamme, scintille o fonti di calore alla macchina. Non fumare durante il trasporto del carburante, il riempimento del serbatoio o durante i lavori. In caso di incendio, spegnere l'incendio con un estintore a polvere asciutta.
• Spegnere sempre il motore prima di fare rifornimento.
• Rifornire sempre in aree ben ventilate e mai con il motore acceso o caldo.
• Se si riscontra una perdita di carburante, non avviare o far funzionare il motore fino a quando la perdita non è stata riparata.
• Accertarsi che il tappo del serbatoio sia chiuso correttamente.
• Il carburante immagazzinato nel carburatore per lunghi periodi di tempo può causare un avviamento difficoltà o e aumentare le riparazioni e la manutenzione della macchina.
• Conservare sempre il carburante in contenitori approvati. Non utilizzare il carburante immagazzinato per più di 2 mesi, in quanto ciò renderà più difficile l'avviamento e produrrà prestazioni insoddisfacenti del motore.

SICUREZZA NELLA MANUTENZIONE, TRASPORTO E STOCCAGGIO

• Non modificare i comandi del prodotto.
- Controllare regolarmente la presenza di parti rotte o altre condizioni che possono influire sul corretto funzionamento della macchina.
- Sostituire immediatamente i pezzi usurati o danneggiati con pezzi di ricambio originali.
- Eseguire una regolare manutenzione della macchina. Non eseguire lavori di manutenzione o riparazione non descritti nelle presenti istruzioni per l'uso. Si raccomanda che la manutenzione e le riparazioni non descritte in questo manuale siano eseguite da un centro di assistenza ufficiale.
- Seguire le istruzioni per la lubrificazione, il tensionamento e gli accessori per il cambio catena. Una catena tesa e ingrassata in modo errato può rompersi e aumentare il rischio di rinculo.
- Al termine dei lavori pulire sempre la macchina, in particolare il serbatoio del carburante, l'ambiente circostante e il filtro dell'aria, da polvere e sporcizia.
- Spegnere la macchina e scollegare la candela prima di eseguire qualsiasi operazione di regolazione, riempimento, sostituzione degli accessori, manutenzione, trasporto o stoccaggio.
- Tenere le maniglie della macchina asciutte e pulite.
- Se la macchina inizia a vibrare stranamente, spegnerla ed esaminarne la causa. Se non si vede il motivo, portare la macchina al Servizio Tecnico Ufficiale.
- Ridurre il regime motore allo spegnimento. Se il motore è dotato di una valvola di intercettazione del carburante, utilizzarlo a motore spento.
- Per evitare ustioni o rischi di incendio, lasciare raffreddare completamente l'apparecchiatura prima di trasportarla o conservarla.
- Durante il trasporto del prodotto, accertarsi che il motore sia fermo e che la macchina sia ben fissata per evitare che si rovesci, si rovesci o si danneggi.
- Durante il trasporto, tenere la motosega per la maniglia anteriore con la macchina spenta, la catena e la spada coperte dal coperchio e a una certa distanza dalle parti del corpo. Quando si ripone la motosega, coprire sempre la spada con il coperchio.
- L'apparecchiatura non è resistente alle intemperie e non deve essere conservata alla luce diretta del sole, a temperature ambiente elevate o in ambienti umidi o bagnati.
- Conservare il prodotto fuori dalla portata dei bambini.

REAZIONI INDESIDERATE DURANTE IL FUNZIONAMENTO CON LA MOTOSEGA

- Prestare sempre attenzione durante il taglio con la motosega ed essere consapevoli di eventuali forze di reazione inaspettate. Ci sono tre forze di reazione impreviste che si verificano su una motosega: rimbalzo, trazione in avanti e rinculo.

RIMBALZO

- Se un oggetto viene toccato con la catena di taglio nella zona della punta della spada mentre è in esecuzione. Il contatto della catena sulla punta della spada può causare una forza di reazione imprevista che può spingere la punta della spada verso l'alto generando un movimento rotatorio che può causare la spada della catena di entrare in collisione con l'utente. Questa reazione può causare la perdita di controllo della macchina e gravi lesioni personali.

TIRARE IN AVANTI

- Quando la catena si ferma bruscamente, quando viene presa nella zona di taglio da un corpo estraneo nel legno o perché non è tagliata correttamente. La catena, quando è ferma, spinge la motosega in avanti e, se non è tenuta correttamente contro il ramo o l'albero dall'artiglio, provoca un tiro inatteso che può causare la perdita di controllo e gravi lesioni personali.

- Per evitare questo "tirare in avanti", iniziare a tagliare con il motore al massimo e tenere sempre la macchina al massimo durante il taglio e sostenere l'artiglio della sega contro il legno da tagliare.

REGRESSIONE

• Il rovesciamento può verificarsi se la spada tocca un oggetto o quando il legno è chiuso e la catena è bloccata nel taglio. Il contatto con la punta in alcuni casi può causare una reazione inversa estremamente rapida, spostando la spada verso l'alto e verso l'utente. Se la catena è bloccata in una posizione sul bordo superiore della spada, può essere spinto verso l'utente. In entrambi i casi, l'utente potrebbe perdere il controllo della macchina e subire gravi lesioni.
• Una di queste reazioni può causare la perdita di controllo della motosega con conseguenti gravi lesioni personali.

• Queste forze di reazione sono il risultato di un uso improprio dell'utensile e/o di procedure o condizioni operative improprie e possono essere evitate adottando le precauzioni specificate di seguito:

• Tenere saldamente la motosega con entrambe le mani e con i pollici e le dita intorno alle maniglie e posizionare il corpo e le braccia per consentirle di resistere a forze inaspettate.

• Non allungare troppo le braccia e non tagliare oltre l'altezza della spalla.

- Essere sempre consapevoli di dove la punta della spada catena è.

- Assicurarsi che la punta della spada non toccare nulla.

- Non tagliare i rami con la punta della spada.

• Assicurarsi che non vi siano chiodi o pezzi di metallo nella zona di taglio e prestare particolare attenzione ai chiodi o pezzi di ferro che possono trovarsi intorno alla zona di taglio. Prestare attenzione anche al taglio di legni duri, dove la catena può rimanere impigliata e bloccata e quindi causare rimbalzi.
• Iniziare con l'acceleratore al massimo e tenere sempre la macchina al massimo durante l'incisione.

- Tagliare un singolo ramo o pezzo di legno alla volta.

• Prestare attenzione quando si inserisce la catena in un taglio già iniziato per continuare.
• Tagliare con la motosega solo dopo aver acquisito familiarità con la tecnica di taglio.

• Non tagliare in rami o pezzi di legno che potrebbero cambiare posizione durante il taglio.

• Mantenere la catena in buone condizioni.

• Lavorare solo se la catena è ben affilata e correttamente tesa.
• Non sostare mai sul piano di taglio della motosega.

- Utilizzare solo spade e catene di ricambio specificate dal produttore. Spade e catene sostituite in modo errato possono causare una rottura della catena e/o un rinculo.

- Seguire le istruzioni del produttore per l'affilatura e la manutenzione della catena.

SERVIZIO

- Far controllare regolarmente il prodotto da un tecnico qualificato e utilizzare solo ricambi originali. Per qualsiasi domanda rivolgersi al Servizio Tecnico Ufficiale.

ICONE DI AVVERTIMENTO

Le icone sulle etichette di avvertenza che appaiono su questa macchina e/o nel manuale forniscono le informazioni necessarie per l'utilizzo sicuro di questa macchina.

Attenzione, pericolo!

Non fumare e non lasciare fiamme vicino al carburante o alla macchina.

Leggere attentamente il presente manuale prima di avviare la macchina.

Controllare che non vi siano perdite di carburante.

Indossare un casco protettivo.

Le persone che non sono adeguatamente protette devono essere a distanza di sicurezza.

Indossare protezioni per gli occhi e l'udito.

Tenere i bambini lontani dalla macchina.

Indossare una maschera per proteggersi da polvere, vapore e altri gas tossici.

Pericolo di espulsione di materiali. Prestare attenzione agli oggetti che possono essere toccati e proiettati dalla macchina.

Indossare guanti protettivi antiscivolo.

Non avvicinare le mani o altre parti del corpo alle parti in movimento della macchina.

Indossare protezioni per le gambe e stivali di sicurezza antiscivolo con protezioni in acciaio.

Prima di eseguire interventi di manutenzione o riparazione sulla macchina, spegnerla e scollegare la candela.

Superficie molto calda! Non toccare a causa del rischio di ustioni.

Livello di potenza sonora garantito XX Lwa, dB(A).

Pericolo, gas mortali! Non utilizzare la macchina in ambienti chiusi o scarsamente ventilati.

Smaltire l'apparecchio nel rispetto dell'ambiente. Non smaltire in contenitori per rifiuti domestici.

Carburante infiammabile! Pericolo di incendio o esplosione.

Conforme alle direttive CE.

DESCRIZIONE DEL PRODOTTO

CONDIZIONI DI UTILIZZO

Tagliare solo legno. Non utilizzare la motosega per scopi diversi da quelli previsti. Non utilizzare la motosega per tagliare plastica, mattoni o materiali da costruzione diversi dal legno. Qualsiasi utilizzo diverso da quello sopra descritto può causare situazioni di pericolo e solleva il costruttore da ogni responsabilità.

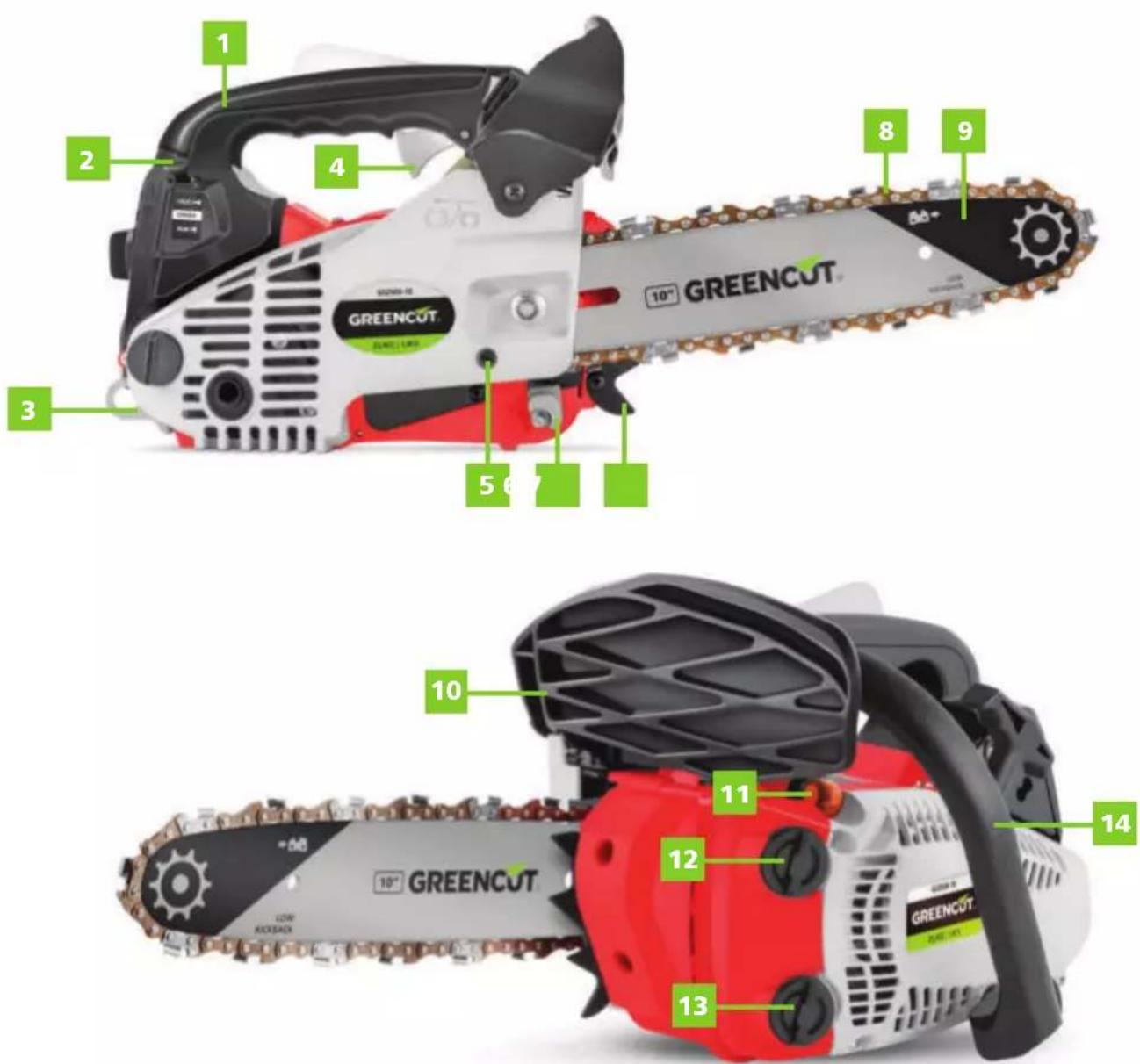

DESCRIZIONE DETTAGLIATA DEL PRODOTTO

1. Maniglia posteriore
2. Assistenza all'avviamento a freddo
3. Aggancio dell'imbracatura
4. Acceleratore
5. Tendicatena
6. Ammortizzatore a catena
7. Artiglio
8. Catena
9. Spada

10. Freno catena

11. Esca

12. Tappo serbatoio
13. Tappo serbatoio olio
14. Maniglia anteriore
15. Blocco dell'acceleratore
16. Pulsante di accensione
17. Guarnizione antivibrazioni
18. Maniglia di avviamento
19. Frizione
20. Chiusura del filtro dell'aria

NOTA: I prodotti inclusi in questo manuale possono variare nell'aspetto, inclusioni, descrizione e imballaggio da quelli mostrati o qui descritti.

CARATTERISTICHE TECNICHE

MOTOSEGA

Modello GS250X / GS280X

UNITÁ DI POTENZA

Cilindrata 25,4cc / 28cc

Potenza 1,4cv / 1,7cv

Miscela di carburante Miscela: Benzina 95 / Olio per motore da 2 tempi: 4%

Capacità di carburante 310ml

Capacità di olio 210ml

Olio per la catena Olio SAE 30 (speciale per catene di motoseghe)

Carburatore Tipo diaframma

Candela BM6A

Sistema di accensione Avviamento elettrico C.D.I

Sistema di alimentazione dell'olio Pompa automatica con regolatore

Ruota dentata 7T x 0,325" (denti x passo)

Dimensioni 320 x 250 x 250mm (Lung x Larg x Alt)

Peso 3.75kg

TESTINA TAGLIENTE

Tipo di lama Estremità con ruota dentata

Dimensioni lama 10" (254mm) / 12"(304mm)

CATENA DELLA MOTOSEGA

Standard 10" CARVING - 1000057R05

Tipo Standard 10" - 1000057R03

Standard 12" - 1000057R04

10" CARVING: 60 denti

Numero di denti 10": 40 denti

12": 44 denti

Velocità del minimo 3.000rpm

Rivoluzioni massime 10.000rpm

NOTA: GREENCUT si riserva il diritto di modificare le caratteristiche tecniche senza preavviso.

CONTENUTO DELLA SCATOLA

1 2 3 4 5 6 7 8 9 10 11 12 13 14 GREENCUT GREENCUT

1. Motosega
2. Catena
3. Lama
4. Protezione della lama
5. Imbracatura
6. Chiave allen
7. Cacciavite per la regolazione del carburatore

8. Lima

9. Chiave della candela

10. Ingranaggio della pompa di lubrificazione (ricambio)
11. Contenitore per la miscelazione
12. Protezioni uditive
13. Occhiali
14. Guanti

15. Manuale dell'utente

16. Rimuovere il prodotto e gli accessori dalla confezione. Assicurarsi che tutti gli elementi siano presenti.

17. Ispezionare il prodotto per assicurarsi che non sia stato rotto o danneggiato durante il trasporto.
18. Non gettare il materiale di imballaggio fino a quando non si è ispezionato attentamente e utilizzato in modo soddisfacente il prodotto.

ATTENZIONE: In caso di parti mancanti o danneggiate, contattare il Servizio Tecnico Ufficiale. Non utilizzare questo prodotto senza aver sostituito il componente. L'uso di questo prodotto con parti danneggiate o mancanti può causare gravi lesioni all'operatore.

MONTAGGIO

ATTENZIONE: La motosega potrebbe essere inviata con spaziatori di plastica sopra o attorno ai perni della lama, lo spaziatore è solo per fini di invio e deve essere ritirato prima di montare la lama. Dopo aver rimosso la copertura del freno, rimuova gli spaziatori di plastica che trovi e dopo monti la lama come viene descritto. Se non si rimuovono gli spaziatori prima di montare e usare la motosega, potrebbero essere causate lesioni, verrà danneggiata l'unità e la garanzia verrà annullata.

Apra la scatola ed installi la lama guida e la motosega nell'unità di potenza, come viene descritto a continuazione:

1. Tiri la maniglia del freno della catena verso la parte posteriore della motosega (o la tiri verso la parte posteriore della motosega se il freno della catena è stato montato nella motosega).

2. Allenti i bulloni e rimuova l'unità dall'insieme della copertura del freno della catena.

3. Installi l'artiglio (pezzo dentato) sull'unità (solo in alcuni modelli).

4. Monti la catena sulla ruota dentata e, mentre adatti la catena attorno alla lama guida, monti la lama nel suo alloggiamento. Le catene di taglio sono direzionali, si assicuri di aver installato la catena in modo corretto.

5. Calibri la posizione del tensore della catena per permettere che entri nella fessura della barra della catena.

6. Monti la copertura del freno della catena dell'unità. Collochi i bulloni laterali solo stringendo con le dite, non li stringa. La lama dovrebbe potersi muovere verso l'alto e verso il basso con le dita.

7. Mentre sostiene la punta della lama, regoli la tensione della catena girando la vite del tensore fino a che le cinghie di fissaggio tocchino la parte inferiore del binario della lama. Alcune viti di tensione della catena si trovano nella parte frontale dell'unità.

1

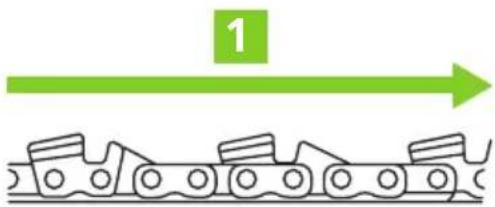

(1) Direzione di movimento

(2) Allenti

(3) Stringa

(4) Bullone della tensione

2 3 GREENCUT 4

1. Ora può stringere con forza i bulloni laterali con la punta della lama sostenuta.

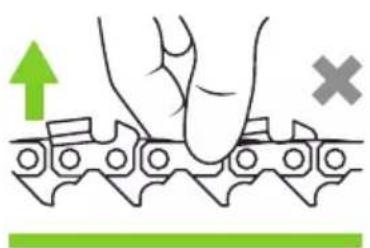

2. Indossi un guanto e verifichi che la catena abbia una rotazione fluida e una tensione adeguata. Afferri la catena per tutta la lunghezza della parte centrale superiore della lama della motosega come si mostra nella foto a continuazione e sollevi per controllare la tensione. Al rilasciare, la catena deve adattarsi nuovamente in posizione rapidamente.

1. Se la catena è eccessivamente allentata o stretta, allenti i bulloni prima di regolare il tensore della catena. Se non allenti i bulloni, verrà danneggiato il tensore e la garanzia sarà annullata.

ATTENZIONE: Una nuova catena dovrà essere distesa se si utilizza per la prima volta. Controlli la tensione della catena regolarmente indossando i guanti. Una catena allentata potrebbe uscire dai binari e usurarsi, così come può usurarsi la lama. Se la catena deve essere messa in tensione, si assicuri che i bulloni siano allentati prima di regolare il tensore della catena.

REGOLARE LA CATENA UTILIZZANDO IL TENSORE DELLA CATENA

ATTENZIONE

- Utilizzi sempre guanti di sicurezza quando tocchi la parte affilata della catena.

- Scolleghi sempre il "cavo della candela" prima di toccare la parte affilata della catena.

- Deve controllare la tensione di una catena nuova dopo 5 minuti di utilizzo. Per una catena consumata si deve controllare la tensione ogni 15 minuti di utilizzo.

- Allentare sempre i bulloni laterali prima di adeguare il tensore della catena.

USO DEL PRODOTTO

PRIMA DI USARE

RIFORNIMENTO DI CARBURANTE

ATTENZIONE

• Utilizzi solo carburante nuovo, pulito, di tipo 95+ senza etanolo, senza piombo con olio da due tempi (25:1).
• Non riempire il serbatoio del carburante in eccesso.
• Non usi sedimento o carburante contaminato per miscelarlo con olio da due tempi.
  • Non permetta che entri dell'acqua o sporcizia nel serbatoio.

• Stringa con forza il tappo del rifornimento dopo aver aggiunto il carburante.

• Pulisca la superficie attorno al tappo del serbatoio del carburante per evitare l'inquinamento.

• Allenti lentamente il tappo del serbatoio del carburante. Lo collochi su di una superficie pulita.
• Versi il carburante nel serbatoio con attenzione. Eviti di farlo rovesciare.
• Prima di ricollocare il tappo del carburante, pulisca ed ispezioni la guarnizione.
• Inserisca immediatamente il tappo del serbatoio del carburante e lo stringa con la mano. Pulisca qualsiasi perdita di carburante.

AVVIO DEL MOTORE

ATTENZIONE

• L'asse di avviamento può provocare un contraccolpo molto rapido prima che possa rilasciarla, e ciò può causarle una lesione tirando con forza la sua mano verso il motore.
• Non permetta che l'asse di avviamento salti all'indietro, lo faccia lenamente con la mano.
• Quando mette in marcia il motore, si assicuri che la parte affilata sia ben lontana da altre persone, animali o oggetti, siccome può ruotare durante la sua messa in moto.
• La parte tagliente si ingranerà e ruoterà quando il motore si metta in moto e acceleri.
  • L'avviamento retrattile può essere danneggiato se viene abusato.

• Quando il motore viene messo in moto o si riscalda, sarà possibile metterlo nuovamente in moto, faccia questa operazione varie volte prima di iniziare a lavorare. I motori possono funzionare in modo irregolare quando sono freddi o quando si usano per la prima volta.

• Rimuova sempre la copertura della lama prima di mettere in moto la motosega.

• Se la sua motosega è equipaggiata con una valvola di decompressione, la prema ora, ciò aiuterà l'accensione del motore e ad avviare la motosega (non è necessario per la maggior parte dei modelli a partire dal 2014).
• Se la sua motosega ha una lampadina del primer, la prema 10 volte, ciò aiuterà la messa in moto e riduce il numero di strattoni necessari per avviarla.
• Tiri la leva dello strozzatore completamente verso l'esterno.
• Per mettere in moto la motosega, la collochi su di una superficie piatta. L'accessorio di taglio non deve stare in contatto con il suolo per evitare che si smussi quando si mette in marcia e per non produrre una situazione di rischio innecessaria.
• Per lasciare la motosega al suolo, collochi la sua mano sinistra sul manubrio e la sua mano destra sulla corda di avviamento. Spinga la sua punta destra verso la maniglia posteriore per stabilizzare la motosega.
• Tiri lentamente la corda di avviamento con la mano destra fino a sentire la resistenza. Dopo tiri la corda di avviamento per un ciclo completo varie volte fino a che il motore si avvii leggermente. La tiri verso l'alto, mantenendola il più verticalmente possibile, senza permettere che la corda si blocchi nel rivestimento del ventilatore.

• Il motore si innesca solo brevemente e si spegne di nuovo immediatamente. Spinga lo strozzatore fino in fondo (alcuni modelli hanno uno strozzatore di due tappe e solo arrivano alla metà fino a che si prema l'innesco per far funzionare la motosega).

• Tiri nuovamente la corda dell'avviamento fino a che il motore si accenda nuovamente.

• Nel momento in cui il motore si accenda e sia in moto, tocchi l'acceleratore leggermente con il suo dito indice (la leva dello strozzatore tornerá al minimo regolare se è equipaggiata con uno strozzatore a due tappe).

• Dopo, alzi lentamente la motosega, facendo attenzione a non toccare l'innesco dell'acceleratore.

• Rilasci il freno della catena tirando la maniglia del freno della catena verso di lei con la mano sinistra. Sostenga il manubrio con la mano sinistra mentre sta realizzando questa operazione. Quando senta uno scatto, significa che la catena si è liberata e può attivare la lama.

• Prima di iniziare, controlli la lubrificazione della catena. Sostenga la motosega contro un fondo di colore chiaro, come un tronco di un albero o un pezzo di carta al suolo e prema l'acceleratore completamente. Se su questo fondo appare il lubrificante della catena può iniziare a lavorare.

• La motosega ora è pronta per l'uso. Per operazioni di lavoro sicure, consulti il manuale.

AVVIO RAPIDO

1. Riempia il serbatoio del carburante.

2. Riempia il serbatoio dell'olio.

3. Prema il bottone ON/OFF (acceso/spento)

4. Tiri la corda di avviamento verso l'esterno

5. La prima volta dovrá tirare la corda fino a che la benzina passi attraverso il sistema.

6. Dopo che il motore si sia acceso, spinga la corda completamente verso l'interno fino a che si accenda il motore e si metta in moto.

SE IL MOTORE HA UN PROBLEMA DURANTE L'AVVIAMENTO

Ripeta il procedimento di avviamento appropriato (motore caldo o freddo). Se il motore non si avvia dopo aver provato più volte, il motore può essere ingolfato (troppo carburante nel motore). Se sospetta che il motore è ingolfato vada alla seguente sezione “Avviare un motore ingolfato”.

AVVIARE UN MOTORE INGOLFATO

ATTENZIONE: Un'installazione scorretta della candela può causare gravi danni al motore.

1. Tiri il "tappo della candela" dalla "candela".

2. Usando una chiave per la candela, rimuova la "candela" (giri in senso antiorario per rimuoverla).

3. Spinga la leva dello strozzatore verso il basso.

4. Prema l'innesco dell'acceleratore completamente (accelerazione completa).

5. Tiri il manico di avviamento rapidamente con la sua mano destra per espellere/eliminare l'eccesso di carburante dalla camera di combustione.

6. Pulisca la "candela" con un panno per pulire qualsiasi eccesso di carburante o residui di olio.

7. Installi nuovamente la "candela" e la stringa con forza a mano facendo un 1/3 di giro con la chiave della candela.

8. Ripeta il procedimento di avviamento WARM ENGINE (motore caldo) indicato anteriormente.

9. Se il motore continua a non avviarsi, consulti la sezione di identificazione e soluzione dei problemi.

ARRESTO DEL MOTORE

ATTENZIONE: La lama di taglio continua a girare per un breve periodo di tempo dopo aver rilasciato l'acceleratore o aver spento il motore (effetto del volante).

Spenga il motore spostando l'interruttore sulla posizione "OFF".

RIFORNIMENTO DI CARBURANTE

1. Pulisca la superficie attorno attorno al tappo del carburante per evitare di inquinare.
2. Allenti lentamente il tappo del serbatoio del carburante. Collochi il tappo su di una superficie pulita.
3. Versi il carburante con attenzione nel serbatoio. Eviti di rovesciarlo.
4. Prima di collocare nuovamente il tappo del carburante, pulisca e ispezioni la guarnizione.
5. Collochi immediatamente il tappo del serbatoio del carburante e lo stringa a mano. Pulisca qualsiasi versamento di carburante.

VERIFICARE E REGOLARE LA VELOCITÀ DEL MINIMO

Avviare il motore e lo lasci inattivo, per due o tre minuti, fino a che si riscaldi.

NOTA: Le viti della miscela si identificano con i simboli L (bassa velocità), H (alta velocità) e T (acceleratore), simboli che si possono osservare sulla parte laterale della motosega. Non tocchi le viti H e L.

1. Se la lama di taglio gira rapidamente quando il motore è inattivo, riduca la velocità del minimo girando il contatore a farfalla in senso antiorario, se necessario.
2. Se il motore si arresta, aumenti la velocità del minimo girando la vite dell'acceleratore in senso orario.

REGOLAZIONE DEL CARBURATORE

ATTENZIONE: La lama di taglio può girare quando il motore è al minimo.

NOTA

• Il motore tornerá al minimo dopo aver rilasciato l'acceleratore.
• Può essere che sia necessario che lei abbia un livello sufficiente di conoscenze meccaniche per la manutenzione della sua macchina, in caso di dubbio, si metta in contatto con il Servizio Tecnico Ufficiale.
• Per regola generale, il minimo del motore deve essere adeguato al livello più basso in modo che la lama di taglio non giri rapidamente e il motore sia solo "in marcia".

GIRARE LE VITI DEL MINIMO E DELLA MISCELA ALLE IMPOSTAZIONI DI FABBRICA

1. Giri la vite del minimo in senso orario fino a che inizi ad essere stretta (non la stringa).
2. Giri la vite del minimo in senso antiorario effettuando 5 giri.
3. Giri la vite della miscela in senso orario fino a che inizi ad essere stretta (non la stringa).
4. Giri la vite della miscela in senso antiorario. L 2,5 giri e H 1,25 giri.

NOTA: Per alti quote si raccomanda utilizzare basso (3 volte) e alto (1,5 volte).

1. Ora avvii il motore.
2. Si assicuri che lo strozzatore sia basso e che il motore sia caldo.
3. Prema l'acceleratore completamente (accelerazione completa).
4. Con il motore funzionando a tutta velocità, giri la vite della miscela in senso orario fino a che il motore stia funzionando a tutta velocità.

ATTENZIONE: Prevenga il danno al motore quando il motore sta girando a massima potenza, giri il contatore delle viti della miscela in senso orario di 1/4 di giro.

1. Per una buona regolazione della velocità del minimo, collochi una testa di taglio e regoli la vite del minimo per minimizzare il movimento dello strumento di taglio mentre mantiene il motore alla velocità sufficiente per farlo funzionare senza problemi.

MANUTENZIONE

Una buona manutenzione prolunga la vita utile della macchina. Un uso prolungato o costante può richiedere una manutenzione più intensa per il corretto funzionamento della macchina.

ATTENZIONE: Accertarsi che il motore sia completamente spento prima di eseguire qualsiasi operazione di manutenzione o riparazione. Ciò eliminerà qualsiasi rischio potenziale.

MANUTENZIONE	CADA USO	CADA MES O 12H USO	CADA 3 MESES O 30H USO	CADA 6 MESES O 60H USO	CADA 12 MESES O 100H USO
Controllare se ci sono bulloni e/o viti allentate	Verificar
Stringa tutti i bulloni e le viti			Completar Reemplazar
Filtro dell'aria Verificar Limpiar / reemplazar según sea necesario
Filtro del carburante (se è equipaggiato)			Verificar Reemplazar
Candela Verificar Reemplazar
Pulire il serbatoio del carburante			Completar Reemplazar
Linea del combustibile Verificar Reemplazar según sea necesario
Catena Verificar Reemplazar según sea necesario
Regolare la velocità del minimo					Ajustar
Regolare la carburazione Verificar
Pulire la camera di combustione			Verificar Reemplazar

ATTENZIONE

• Indossare sempre guanti quando si lavora intorno al gruppo lama.
  • Utilizzare solo ricambi originali per questa macchina.
• Il funzionamento del motore senza silenziatore o con un silenziatore danneggiato può aumentare la rumorosità del motore fino a causare la perdita dell'udito.

NOTA: Questa macchina non deve mai funzionare con un parascintille o un silenziatore difettoso o mancante. Assicurarsi che il silenziatore sia fissato correttamente e in buone condizioni. Un silenziatore danneggiato è un pericolo d'incendio e può causare perdita dell'udito.

1. Rimuova con attenzione la sporcizia accumulata o frammenti nello scarico o nel serbatoio del carburante. L'accumulo di sporcizia può causare un surriscaldamento del motore, un incendio o un'usura prematura.

2. Controlli se ci sono viti o componenti lenti o mancanti.

3. Si assicuri che l'accessorio di taglio sia pulito e fissato saldamente.

4. Controlli in tutta la macchina che non ci siano perdite di carburante o d'olio.
5. Si assicuri che i bulloni, i perni e le viti (eccetto le viti di regolazione del carburatore) siano stretti.
6. Pulisca qualsiasi residuo o sporcizia sulla lame della motosega.
7. Lubrifichi le lame prima e dopo averle usate.
8. Controlli che le lame non siano danneggiate o che siano regolate in modo scorretto.
9. Si assicuri che l'accessorio di taglio sia fissato saldamente.
10. Mantenga la candela e le connessioni dei cavi ben stretti e puliti.
11. Pulisca tutta la sporcizia e i detriti del motore, controlli che le alette di refrigerazione e il filtro dell'aria non siano ostruiti e li pulisca se è necessario.

NOTA: In condizioni rigide di utilizzo della macchina (alte temperature, zone polverose, ...) sono necessari intervalli di manutenzione più ridotti.

IDENTIFICAZIONE E SOLUZIONE DEI PROBLEMI

La tabella include alcuni dei problemi più comuni, le loro cause e i rimedi.

IL MOTORE NON SI AVVIA

PROBLEMA CAUSA SOLUZIONE
Il motore non si avvia?	A. Corda di avviamento difettosa.B. Fluido nel carter.C. Danno interno.	Porti la macchina presso un Servizio Tecnico Ufficiale.
Non c'è una buona compressione?	A. Candela allentata.B. Eccesso di usura del cilindro, pistone, anelli.	Stringa e provi nuovamente.
Il serbatoio non contiene carburante fresco o il grado corretto?	Combustibile scorretto, pesante, o contaminato, miscela scorretta.	Riempiia il serbatoio con la miscela del carburante/olio nuovo del grado corretto.
Ci sono scintille nel terminale della presa?	A. L'interruttore di accensione è nella posizione "OFF".B. Problemi di cortocircuiti/terra.C. L'unità di accensione è difettosa.	Muova l'interruttore sulla posizione "ON" e riavvii.
Controlli la candela	A. Se il tappo è umido, può esserci un eccesso di carburante nel cilindro.B. La presa è sporca o aperta scorrettamente.C. La presa è danneggiata internamente o è di una misura scorretta.	1. La manovella del motore scollegata, installi nuovamente la presa e riavvii.2. Pulisca e collochi nuovamente la presa a 0.6mm-0.7mm e riavvii.

NOTA: Se non si riesce a risolvere il problema, contattare il Servizio Tecnico Ufficiale.

POTENZA BASSA

PROBLEMA	CAUSA	SOLUZIONE
Si surriscalda il motore?	L'operatore sta eccedendo con l'utilizzo della macchina.
	La miscela del carburatore è troppo povera.	Tagli ad una velocità più lenta. Porti la macchina presso un Servizio Tecnico Ufficiale.
	Il ventilatore, la protezione del ventilatore, o il cilindro sono sporchi e danneggiati.	Pulisca o sostituisca come è necessario.
Il motore fa degli scoppi o rumori	Si sta surriscaldando.	Controlli che il carburante abbia il numero corretto di ottani, controlli che non ci sia alcool nel carburante.
	Carburante scorretto.
	Residui di carbone nella camera di combustione.	Riempia la macchina con il carburante corretto.
Il motore non funziona normalmente in tutte le velocità.Fuoriesce fumo nero o combustibile non carburato dal tubo di scappamento.	Ci sono residui di carbone nel pistone o nello scarico.	Porti la macchina presso un Servizio Tecnico Ufficiale.
	L'elemento del filtro dell'aria è ostruito. La candela è allentata o danneggiata.	Pulisca o sostituisca il filtro dell'aria.
	L'aria fuoriesce o la linea del carburante è ostruita.	Stringa o sostituisca la candela e riavvii la macchina.
	C'è acqua nel carburante. Il pistone si blocca.	Ripari o sostituisca il filtro del carburante e/o la linea del carburante.
	Carburatore e/o diaframma difettoso.	Riempia il serbatoio con una miscela di carburante/olio corretta.
	La miscela del carburante per un motore da due tempi è scorretta.	Porti la macchina presso un Servizio Tecnico Ufficiale.

NOTA: Se non si riesce a risolvere il problema, contattare il Servizio Tecnico Ufficiale.

TRASPORTO E STOCCAGGIO

• Lasciare raffreddare completamente l'apparecchiatura prima di trasportarla o riporla.
• Evitare di esporre la macchina alla luce del sole quando la si colloca in un veicolo. Se la macchina viene lasciata in un veicolo bloccato per molte ore, le alte temperature all'interno del veicolo possono causare l'evaporazione del carburante e un'eventuale esplosione.
• Per evitare perdite di carburante durante il trasporto, il prodotto deve essere fissato nella sua posizione normale di funzionamento e con il tappo del carburante chiuso.

• Conservare sempre il prodotto in un luogo pulito, sicuro e asciutto con temperature comprese tra 0° e 45°C.

• L'attrezzatura non è resistente alle intemperie e non deve essere conservata alla luce diretta del sole, a temperature elevate o in luoghi umidi.

• Non conservare mai l'apparecchiatura in luoghi in cui siano presenti materiali infiammabili, gas o liquidi combustibili, ecc.
• Conservare sempre la macchina con la protezione dell'elemento di taglio installata.
• Per ridurre il rischio di incendio, tenere pulita la macchina rimuovendo le tracce di materiale, olio e grasso.
• Per lunghi periodi di stoccaggio, conservare la macchina senza carburante. I combustibili stoccati devono essere stabilizzati con uno stabilizzatore.
• Conservare l'apparecchio fuori della portata dei bambini.
• Conservazione a partire da 30 giorni senza utilizzo:
• Pulire accuratamente le parti esterne e applicare un leggero strato d'olio su tutte le superfici metalliche.
• Togliere la candela e introdurre circa 3 ml d'olio nel cilindro attraverso il foro della candela. Estrarre lentamente la fune di avviamento 2 o 3 volte in modo che l'olio copra uniformemente l'interno del motore. Rimontare la candela di accensione.
• Soffiare polvere/rifiuti dall'elemento filtrante dell'aria utilizzando aria compressa, se presente.
• Conservare l'apparecchio in un luogo pulito, asciutto e privo di polvere.
• Assicurarsi sempre che la motosega abbia il coperchio appropriato sul gruppo spada e catena.

I prodotti usurati sono potenzialmente riciclabili e non devono essere gettati nella spazzatura abituale. Ci aiuti a proteggere l'ambiente e a preservare le risorse naturali. Si sbarazzi dell'apparato in maniera ecologica. Non lo getti nei rifiuti domestici. I suoi componenti in plastica e di metallo possono essere separati e riciclati. Porti questo dispositivo in un centro di riciclaggio omologato (punto verde).

La benzina, olii utilizzati, miscele di olio/benzina, così come gli oggetti macchiati di benzina (ex: stracci) non devono essere gettati nella spazzatura abituale, nelle tuberie, nella terra, nei fiumi, nei laghi o nel mare. Gli oggetti macchiati con olio devono essere eliminati in modo conforme alle norme locali: lo porti presso un centro di riciclaggio.

I materiali utilizzati per l'imballaggio della macchina sono riciclabili: per favore, li depositi nel contenitore adeguato.

GARANZIA

GREENCUT garantisce tutti i prodotti GREENCUT per un periodo di 3 anni (valido per l'Europa). La garanzia è soggetta alla data di acquisto che tiene conto dell'uso previsto del prodotto.

Come condizione soggetta a garanzia, deve essere presentata la ricevuta originale indicante la data di acquisto e la sua descrizione, nonché l'utensile difettoso.

La garanzia non copre la normale usura, in particolare di pale, elementi di fissaggio delle pale, turbine, sorgenti luminose, ventilatori e cinghie di trasmissione, giranti, filtri dell'aria, candele e danni causati da un uso improprio, in particolare l'inosservanza delle istruzioni per l'uso e la manutenzione.

In caso di riparazioni o modifiche effettuate dal consumatore o con ricambi originali GREENCUT diversi da quelli originali, la garanzia decade.

In caso di richiesta di garanzia giustificata, abbiamo il diritto, a nostra discrezione, di riparare o sostituire gratuitamente l'utensile difettoso. Altre rivendicazioni al di fuori della presente garanzia non sono valide.

DICHIARAZIONE DI CONFORMITÁ (CE)

Noi, PRAT INTERNATIONAL BRANDS S.L., proprietaria della marca GREENCUT, con sede presso Calle Migdia S/N. 43830 - Torredembarra, SPAIN, dichiariamo che la motosega a benzina GS250X/GS280X, a partire dal numero di serie dell'anno 2012 in avanti, sono conformi ai requisiti delle Direttive del Parlamento Europeo e del Consiglio applicabili:

• Direttiva 2006/42/CE del Parlamento Europeo e del Consiglio, del 17 maggio del 2006, relativa alle macchine e per la quale si modifica la Direttiva 95/16/CE.
• Direttiva 2004/108/CE del Parlamento Europeo y del Consiglio del 15 dicembre del 2004 relativa all'approssimazione delle legislazioni degli Stati membri in materia di compatibilità elettromagnetica.
• Direttiva 2000/14/CE del Parlamento Europeo y del Consiglio, del 8 maggio del 2000, relativa all'approssimazione delle legislazioni degli Stati membri sulle emissioni sonore nell'ambiente dovute alle macchine di utilizzo all'aria libera.
• Direttiva 2012/46/UE della Commissione, del 6 dicembre del 2012, per la quale si modifica la Direttiva 97/68/CE del Parlamento Europeo e del Consiglio, relativa all'approssimazione delle legislazioni degli Stati membri sulle misure contro le emissioni di gas e particelle inquinanti dei motori a combustione interna che si installano sulle macchine mobili non di strada.

Norme armonizzate:

EN ISO 11681-1:2011, EN ISO 11681-2:2011, EN 55012:2007+A1:2009, EN 61000-6-1:2007

Il prodotto consegnato corrisponde al modello che fu sottoposto all'esame CE del tipo.

VALLS, 23 maggio 2023,

10

Mireia Calvet, CEO (Rappresentante autorizzato e responsabile della documentazione tecnica).

GREENCUT®

Beself Brands

INDEX

INTRODUCTION	60
SAFETY RULES AND PRECAUTIONS 60
WARNING ICONS 65
PRODUCT DESCRIPTION 66
BOX CONTENTS 69
ASSEMBLY	69
PRODUCT USE 71
MAINTENANCE	74
TROUBLESHOOTING	75
TRANSPORTATION AND STORAGE 76
RECICLYING AND DISPOSING 77
GUARANTEE	77
DECLARATION OF CONFORMITY (CE) 78

INTRODUCTION
