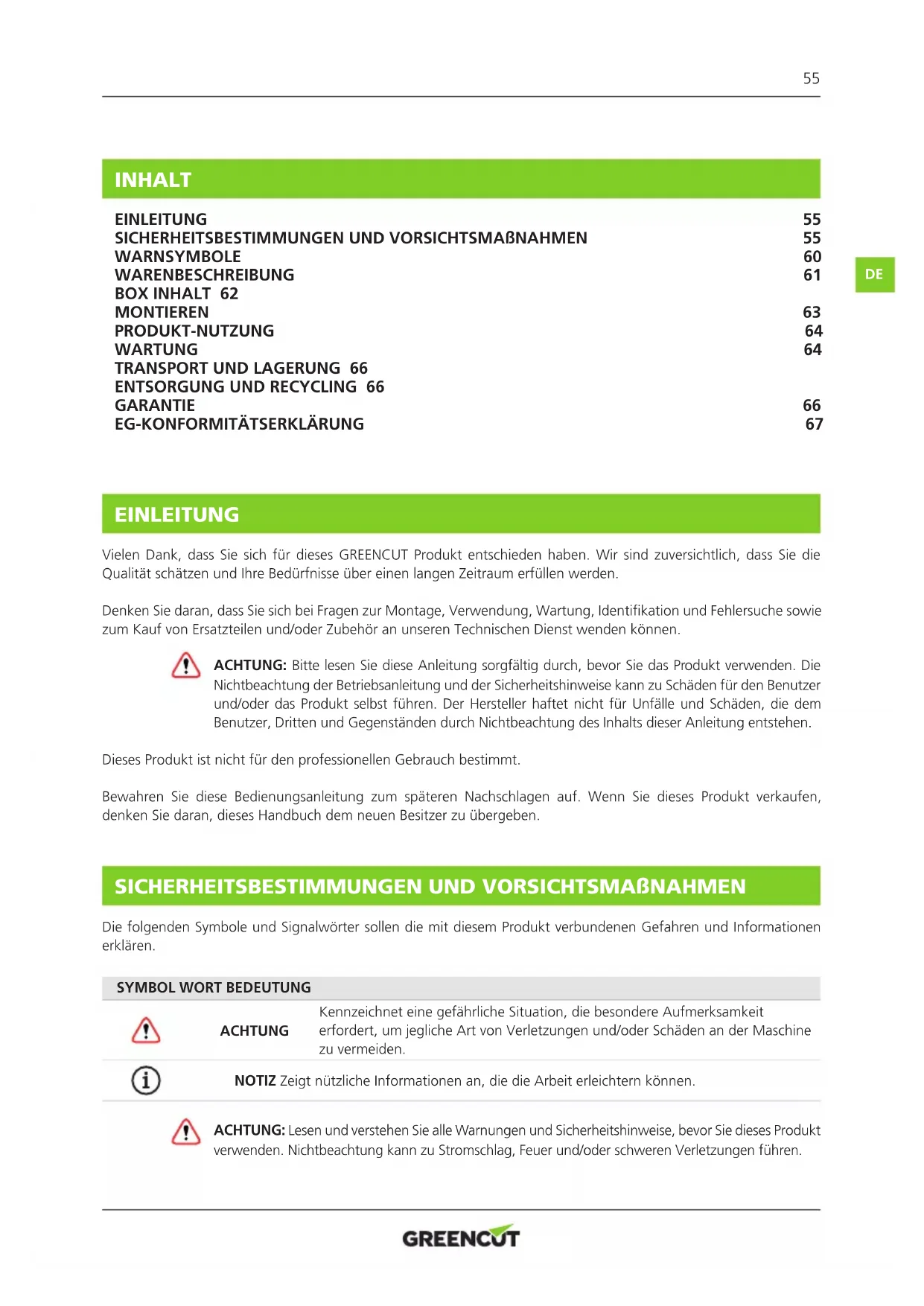

BEDIENUNGSANLEITUNG GSM210L Greencut

EINLEITUNG Vielen Dank, dass Sie sich für dieses GREENCUT Produkt entschieden haben. Wir sind zuversichtlich, dass Sie die Qualität schätzen und Ihre Bedürfnisse über einen langen Zeitraum erfüllen werden. Denken Sie daran, dass Sie sich bei Fragen zur Montage, Verwendung, Wartung, Identikation und Fehlersuche sowie zum Kauf von Ersatzteilen und/oder Zubehör an unseren Technischen Dienst wenden können. ACHTUNG: Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Produkt verwenden. Die Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise kann zu Schäden für den Benutzer und/oder das Produkt selbst führen. Der Hersteller haftet nicht für Unfälle und Schäden, die dem Benutzer, Dritten und Gegenständen durch Nichtbeachtung des Inhalts dieser Anleitung entstehen. Dieses Produkt ist nicht für den professionellen Gebrauch bestimmt. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Wenn Sie dieses Produkt verkaufen, denken Sie daran, dieses Handbuch dem neuen Besitzer zu übergeben. SICHERHEITSBESTIMMUNGEN UND VORSICHTSMAßNAHMEN Die folgenden Symbole und Signalwörter sollen die mit diesem Produkt verbundenen Gefahren und Informationen erklären.

SYMBOL WORT BEDEUTUNG

ACHTUNG Kennzeichnet eine gefährliche Situation, die besondere Aufmerksamkeit erfordert, um jegliche Art von Verletzungen und/oder Schäden an der Maschine zu vermeiden. NOTIZ Zeigt nützliche Informationen an, die die Arbeit erleichtern können. ACHTUNG: Lesen und verstehen Sie alle Warnungen und Sicherheitshinweise, bevor Sie dieses Produkt verwenden. Nichtbeachtung kann zu Stromschlag, Feuer und/oder schweren Verletzungen führen. INHALT EINLEITUNG 55 SICHERHEITSBESTIMMUNGEN UND VORSICHTSMAßNAHMEN 55 WARNSYMBOLE 60 WARENBESCHREIBUNG 61 BOX INHALT 62 MONTIEREN 63 PRODUKT-NUTZUNG 64 WARTUNG 64

TRANSPORT UND LAGERUNG 66

EG-KONFORMITÄTSERKLÄRUNG 6756

Alle Informationen in diesem Handbuch sind für Ihre eigene Sicherheit und die Ihrer Umgebung relevant. Wenn Sie Fragen zu den in diesem Handbuch enthaltenen Informationen haben, wenden Sie sich an einen Fachmann oder an den Technischen Dienst. Die folgenden Informationen über Gefahren und Vorsichtsmaßnahmen enthalten die wahrscheinlichsten Situationen, die während des Gebrauchs dieser Maschine auftreten können. Konsultieren Sie alle Produktdokumentationen, Verpackungen und Etiketten vor der Verwendung. Wenn Sie auf eine Situation stoßen, die nicht in diesem Handbuch beschrieben ist, verwenden Sie den gesunden Menschenverstand, um die Maschine so sicher wie möglich zu benutzen, und wenn Sie eine Gefahr sehen, benutzen Sie die Maschine nicht. BENUTZER

• Dieses Produkt wurde für den Gebrauch durch volljährige Benutzer entwickelt, die diese Anleitung gelesen und verstanden haben. Lassen Sie keine Minderjährigen oder Personen, die diese Anleitung nicht verstehen, das Produkt benutzen.

• Bevor Sie dieses Produkt verwenden, machen Sie sich mit ihm vertraut. Stellen Sie sicher, dass Sie wissen, wo sich alle Steuerungen benden, welche Sicherheitseinrichtungen und wie sie verwendet werden sollen.

• Wenn Sie ein unerfahrener Anwender sind, empfehlen wir Ihnen, einfache Arbeiten zu üben und, wenn möglich, in Begleitung einer erfahrenen Person. PERSONENSCHUTZ

• Verwenden Sie diese Maschine, Zubehör, Werkzeuge usw. gemäß dieser Anleitung und in der vorgesehenen Weise unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten.

• Seien Sie wachsam, beobachten Sie, was Sie tun, und verwenden Sie gesunden Menschenverstand, wenn Sie dieses Gerät bedienen. Verwenden Sie die Maschine niemals mit defekten Schutzeinrichtungen oder ohne Sicherheitseinrichtungen.

• Ändern Sie nicht die Bedienelemente dieses Systems.

• Verwenden Sie dieses Gerät nicht, wenn eine seiner Komponenten beschädigt ist.

• Verwenden Sie dieses Gerät nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen.

• Entfernen Sie vor der Inbetriebnahme dieser Maschine alle Schraubenschlüssel oder Werkzeuge aus dem Arbeitsbereich. Ein in der Nähe bendlicher Schraubenschlüssel oder Werkzeug kann berührt und herausgeschleudert werden, wodurch Personen verletzt werden.

• Halten Sie immer die richtige Fußstütze ein und betreiben Sie die Maschine nur auf einer festen, sicheren und ebenen Fläche. Rutschige oder instabile Oberächen können zu einem Verlust des Gleichgewichts oder der Kontrolle über die Maschine führen.

• Bei Arbeiten aus der Höhe niemals auf einer Leiter, einem Baum oder einem unsicheren Ständer arbeiten und niemals mit einer Hand bedienen.

• Halten Sie alle Körperteile von Schneidelementen und beweglichen Teilen fern, wenn die Maschine läuft. Vor der Inbetriebnahme der Maschine ist sicherzustellen, dass das Schneidelement nicht mit Gegenständen in Berührung kommt. Ein Moment der Nachlässigkeit während der Bedienung kann dazu führen, dass Ihre Kleidung oder ein Teil Ihres Körpers durch das Schneidelement geschnitten wird.

• Halten Sie die Säge immer mit der rechten Hand am hinteren Griff und der linken Hand am vorderen Griff. Das Halten der Säge mit den Händen auf dem Kopf erhöht das Unfallrisiko und sollte niemals durchgeführt werden.

• Überprüfen Sie den Zustand des Baumes, um zu verhindern, dass trockene Äste herunterfallen, indem Sie beim Schneiden auf Sie treffen. Achten Sie beim Schneiden eines unter Spannung stehenden Zweiges auf das Risiko einer elastischen Rückführung. Wenn die Spannung der Holzfasern gelöst ist, kann der Ast unter Federwirkung auf den Bediener treffen und/oder die Säge außer Kontrolle bringen.57

• Seien Sie äußerst vorsichtig beim Schneiden von Unkraut und jungen Sträuchern. Feine Materialien können die Sägekette einklemmen und auf Sie zukommen lassen oder Sie unter dem Einuss der Traktion aus dem Gleichgewicht bringen.

• Wenn Sie ein unerfahrener Benutzer sind, empfehlen wir Ihnen, eine minimale Übung zum Schneiden von Stämmen an einem Sägebock oder einer Gabel durchzuführen.

• Lassen Sie dieses System nicht unbeaufsichtigt laufen. Wenn Sie die Maschine unbeaufsichtigt lassen müssen, schalten Sie sie vollständig aus.

• Versuchen Sie nicht, geschnittenes Material vom Schneidwerkzeug zu entfernen, wenn es in Bewegung ist. Stellen Sie sicher, dass die Maschine ausgeschaltet ist, wenn Sie Schmutz entfernen.

• Greifen Sie die Maschine niemals mit dem Schneidwerkzeug. Schneidwerkzeuge haben scharfe Kanten, die Sie verletzen können. ARBEITSKLEIDUNG

• Ziehen Sie sich richtig an. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haare und Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können durch bewegliche Teile aufgenommen werden. - Augenschutz (Schutzbrille/Mesh/Methacrylat). - Gehörschutz (Kapselgehörschützer/Ohrstöpsel). - Kopf- und Gesichtsschutz (Helm und Maske). - Handschutz (Handschuhe/Mitnahmen). - Beinschutz (Hose / Ärmel). - Fußschutz (Sicherheitsstiefel).

• Ausreichende Schutzkleidung reduziert die Gefahren für den Körper, die durch vorstehende Ablagerungen oder versehentlichen Kontakt mit der Sägekette entstehen. VIBRATIONEN

• Hohe Vibrationen und lange Expositionszeiten sind die Faktoren, die zur Erkrankung des weißen Fingers beitragen (Raynaud’s Phänomen). Um das Risiko einer Weißngerkrankheit zu verringern, müssen Sie diese Empfehlungen beachten: - Tragen Sie immer Handschuhe. - Kümmere dich immer darum, deine Hände warm zu halten. - Achten Sie darauf, dass die Kette immer scharf ist. - Machen Sie regelmäßig Pausen. - Halten Sie die Maschine immer fest an den Griffen.

• Wenn Sie eines der Symptome der Weißngerkrankheit feststellen, konsultieren Sie sofort Ihren Arzt.

SICHERHEIT IM ARBEITSBEREICH

• Verwenden Sie diese Maschine nicht in explosionsgefährdeten Bereichen in Gegenwart von brennbaren Flüssigkeiten, Gasen und Stäuben.

• Starten Sie die Maschine nicht in einem geschlossenen Raum oder Gehäuse. Abgase und Kraftstoffdämpfe enthalten Kohlenmonoxid und gefährliche Chemikalien.

• Der Bereich im Umkreis von 15 Metern um die Maschine ist als Gefahrenbereich zu betrachten, in den bei laufender Maschine niemand eintreten darf (Sicherheitszone). Verwenden Sie bei Bedarf Seile und Warnschilder, um den Sicherheitsbereich zu markieren. Halten Sie Kinder und Zuschauer fern, während Sie diese Maschine bedienen. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

• Wenn die Arbeit von zwei oder mehr Personen gleichzeitig ausgeführt werden soll, überprüfen Sie immer das Vorhandensein und die Lage anderer Personen, um einen ausreichenden Abstand zwischen jeder Person einzuhalten, um die Sicherheit zu gewährleisten.

• Halten Sie den Arbeitsbereich sauber und arbeiten Sie mit guter Beleuchtung. Verwenden Sie diese Maschine nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

• Denken Sie daran, dass der Maschinenbediener für Gefahren und Unfälle verantwortlich ist, die anderen Personen oder Dingen zugefügt werden. Der Hersteller haftet unter keinen Umständen für Schäden, die durch unsachgemäßen oder unsachgemäßen Gebrauch dieser Maschine entstehen.58

SICHERHEIT BEI WARTUNG, TRANSPORT UND LAGERUNG

• Führen Sie Wartungsarbeiten an der Maschine durch. Wir empfehlen, dass Wartungen und Reparaturen, die nicht in dieser Anleitung beschrieben sind, vom ofziellen technischen Dienst durchgeführt werden.

• Überprüfen Sie, ob bewegliche Teile nicht falsch ausgerichtet oder blockiert sind, ob es keine gebrochenen Teile oder andere Bedingungen gibt, die den Betrieb der Maschine beeinträchtigen könnten. Bei Beschädigungen reparieren Sie es vor Gebrauch.

• Halten Sie die Griffe trocken und sauber. Verschmutzte Griffe können zum Verlust der Kontrolle führen.

• Halten Sie die Schneidinstrumente scharf und sauber.

• Vermeiden Sie versehentliches Starten der Maschine. Vergewissern Sie sich, dass sich der Schalter in der Position “Aus” bendet, bevor Sie diese Maschine aufnehmen oder transportieren. Der Transport von elektrischen Maschinen mit dem Schalter in der Position “Ein” kann Ihre Sicherheit gefährden und Unfälle verursachen.

• Halten Sie die Motorsäge beim Transport bei ausgeschalteter Maschine, der Kette und dem Schwert, die mit der Abdeckung bedeckt und von den Körperteilen entfernt sind, am vorderen Griff. Wenn Sie die Motorsäge lagern, bedecken Sie das Schwert immer mit der Abdeckung.

• Trennen Sie den Akku vom Gerät, bevor Sie Einstellungen vornehmen, dieses Gerät reinigen oder lagern.

• Bewahren Sie das Produkt ohne angeschlossenen Akku außerhalb der Reichweite von Kindern auf. UNERWARTETE REAKTIONEN IM BETRIEB MIT DER KETTENSÄGE

• Seien Sie beim Schneiden mit der Motorsäge immer vorsichtig und achten Sie auf unerwartete Reaktionskräfte. Es gibt drei unvorhergesehene Reaktionskräfte, die an einer Kettensäge auftreten: Rückstoß, Vorwärtszug und Rückstoß. RÜCKPRALL

• Wenn ein Gegenstand mit der Schneidkette im Bereich der Schwertspitze berührt wird, während er läuft. Die Berührung der Kette an der Schwertspitze kann eine unvorhergesehene Reaktionskraft hervorrufen, die die Schwertspitze nach oben drücken kann und eine Drehbewegung erzeugt, die das Schwert der Kette mit dem Benutzer kollidieren lassen kann. Diese Reaktion kann zum Verlust der Kontrolle über die Maschine und zu schweren Verletzungen führen. VORZIEHEN

• Wenn die Kette abrupt stoppt, wenn sie im Schnittbereich von einem Fremdkörper im Holz eingeklemmt wird oder weil sie nicht richtig geschnitten wird. Die Kette schiebt die Säge nach vorne und wenn sie nicht richtig an den Ast oder Baum gehalten wird, verursacht sie einen unerwarteten Zug, der zum Verlust der Kontrolle und zu schweren Verletzungen führen kann.

• Um dieses “Vorziehen” zu vermeiden, starten Sie den Schnitt mit Vollgas und halten Sie die Maschine während des Schneidens immer auf Vollgas und stützen Sie die Kralle der Säge gegen das zu schneidende Holz ab. RÜCKTASTE

• Ein Rückschlag kann auftreten, wenn das Schwert einen Gegenstand berührt oder wenn das Holz geschlossen ist und die Kette im Schnitt steckt. Der Spitzenkontakt kann in einigen Fällen eine extrem schnelle Rückreaktion auslösen und das Schwert nach oben und in Richtung des Benutzers bewegen. Ist die Kette in einer Position am oberen Rand des Schwertes verriegelt, kann sie zum Benutzer geschoben werden. In beiden Fällen kann der Benutzer die Kontrolle über die Maschine verlieren und schwer verletzt werden.

• Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren, was zu schweren Verletzungen führen kann.

• Diese Reaktionskräfte sind das Ergebnis einer unsachgemäßen Verwendung des Werkzeugs und/oder unsachgemäßer Verfahren oder Betriebsbedingungen und können durch entsprechende Vorsichtsmaßnahmen vermieden werden: - Halten Sie die Säge mit beiden Händen und Daumen und Fingern fest um die Griffe der Säge und positionieren Sie Körper und Arme so, dass sie unerwarteten Kräften standhalten kann. - Arme nicht zu weit ausstrecken und nicht über Schulterhöhe schneiden.59

- Achten Sie immer darauf, wo sich die Spitze des Kettenschwertes bendet. - Achten Sie darauf, dass die Schwertspitze nichts berührt. - Schneiden Sie keine Äste mit der Schwertspitze. - Stellen Sie sicher, dass sich keine Nägel oder Metallteile im Schneidebereich benden und achten Sie besonders auf Nägel oder Eisenteile, die sich um den Schneidebereich herum benden können. Seien Sie auch vorsichtig beim Schneiden von Hartholz, wo die Kette sich verfangen und blockieren kann und somit einen Rückprall verursacht. - Starten Sie mit Vollgas und halten Sie die Maschine während des Schneidens immer auf Vollgas. - Schneiden Sie jeweils nur einen Ast oder ein Stück Holz. - Seien Sie vorsichtig, wenn Sie die Sägekette in einen bereits begonnenen Schnitt einlegen, um fortzufahren. - Schneiden Sie erst mit der Motorsäge, wenn Sie mit der Schnitttechnik vertraut sind. - Nicht in Äste oder Holzstücke schneiden, die während des Schneidens ihre Position verändern können. - Halten Sie die Kette in gutem Zustand. - Arbeiten Sie nur, wenn die Kette gut geschärft und richtig gespannt ist. - Niemals auf der Schnittebene der Motorsäge stehen. - Verwenden Sie nur vom Hersteller angegebene Ersatzschwerter und -ketten. Falsch ausgetauschte Schwerter und Ketten können einen Kettenbruch und/oder Rückstoß verursachen. - Befolgen Sie die Anweisungen des Herstellers zum Schärfen und Warten der Sägekette. ELEKTRISCHE SICHERHEIT

• Ändern Sie den Stecker niemals in irgendeiner Weise. Unveränderte Stecker und abgestimmte Sockel reduzieren das Risiko eines Stromschlags. Wenn Sie einen Schaden feststellen, senden Sie Ihre Maschine an den ofziellen technischen Dienst.

• Öffnen Sie den Akku oder das Ladegerät nicht und versuchen Sie nicht, es zu reparieren.

• Schützen Sie den Akku und das Ladegerät vor Feuchtigkeit. Halten Sie den Akku von extremer Hitze und Kälte fern.

• Laden Sie den Akku nur bei einer Umgebungstemperatur (Umgebungsluft) zwischen 0°C und 40°C.

• Verwenden Sie das Kabel nicht, um das Ladegerät zu tragen, anzuheben oder den Stecker zu ziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verworrene Kabel erhöhen das Risiko eines Stromschlags.

• Betreiben Sie das Ladegerät nicht im Freien.

• Trennen Sie das Ladegerät bei Nichtgebrauch oder vor der Reinigung und Wartung vom Stromnetz. Seien Sie besonders vorsichtig mit dem Akku.

• Lagern Sie den Akku bei Nichtgebrauch an einem trockenen Ort zwischen 10ºC und 30ºC.

• Diese Batterie ist versiegelt und es sollte niemals Flüssigkeit aus ihr herauskommen. Wenn die Dichtung beschädigt ist und die Flüssigkeit Ihre Haut berührt, waschen Sie sich schnell mit viel Seife und Wasser, neutralisieren Sie die Flüssigkeit mit einer schwachen Säure wie Zitrone oder Essig und gehen Sie dringend in Ihr medizinisches Zentrum. Wenn die Batterieüssigkeit Ihre Augen berührt, spülen Sie sie 10 Minuten lang gründlich mit Wasser und suchen Sie sofort einen Arzt auf.

• Der Akku sollte wieder aufgeladen werden, wenn er bei Arbeiten, die zuvor leicht erledigt werden konnten, nicht genügend Strom erzeugt. Verwenden Sie das Produkt nicht mehr mit einem leeren Akku.

• Der Akku ist werkseitig nicht vollständig geladen; bevor Sie ihn verwenden, laden Sie ihn zuerst vollständig auf. SERVICE

• Lassen Sie das Produkt regelmäßig von einem qualizierten Techniker überprüfen und verwenden Sie nur Originalersatzteile. Bei Fragen wenden Sie sich bitte an den Technischen Dienst.60 PRODUKT-NUTZUNG

SCHALTTASTE UND SICHERHEITSTASTE

Vergewissern Sie sich vor dem Einsetzen des Akkus in die Kettensäge, dass der Schaltknopf und der Sicherheitsknopf freigegeben sind. Um ein versehentliches Starten zu verhindern, verfügt die Kettensäge über einen Sicherheitstaster. Wenn der Akku eingelegt ist, drücken Sie zum Ein- und Ausschalten der Säge den Einschaltknopf und den Sicherheitsknopf gemeinsam. Wenn sie zusammengedrückt werden, startet die Kettensäge und die LED-Leuchte an der Seite der Säge leuchtet auf. BATTERIE Bei der Ankunft ist die Batterie möglicherweise nicht vollständig geladen. Wir empfehlen, es zu laden und dann das Produkt zu verwenden. Zum Einbau muss er am unteren Teil der Bohrmaschine angebracht werden und zum Ausbau muss der rote Knopf am Akku gedrückt werden, um ihn korrekt herausziehen zu können. LADUNG Zum Laden der Batterie muss das Ladegerät an die Steckdose und die Steckdose über das Kabel an die Batterie angeschlossen werden. das Kabel. Wenn Sie das Ladegerät an die Batterie anschließen, leuchtet die rote Kontrollleuchte am Ladegerät auf, was bedeutet, dass es geladen wird. Wenn das rote Licht erlischt, bedeutet dies, dass die Batterie voll ist. Die Batterie enthält eine Taste, die ihren Zustand durch das Aueuchten dreier grüner LED-Leuchten anzeigt. Wenn Wenn die Batterie entladen ist, leuchtet die Anzeigeleuchte nicht. WARTUNG Eine gute Wartung verlängert die Lebensdauer der Maschine. Bei längerem oder ständigem Gebrauch kann eine intensivere Wartung erforderlich sein, damit die Maschine weiterhin einwandfrei funktioniert. ACHTUNG: Stellen Sie sicher, dass der Motor vollständig abgeschaltet ist, bevor Sie eine Wartung oder Reparatur durchführen. Dadurch werden potenzielle Risiken ausgeschlossen.

• Verwenden Sie ein feuchtes Tuch mit Wasser und ein wenig milder Seife, um das Werkzeug zu reinigen. Lassen Sie niemals Flüssigkeiten ins Innere gelangen.

• Lassen Sie niemals Flüssigkeiten ins Innere gelangen.

• Achten Sie darauf, dass kein Staub und Schmutz in die Lüftungsauslässe gelangt.

• Verwenden Sie keine Lösungsmittel, die Kunststoffteile beschädigen können.

• Es ist nicht notwendig, die Kette zu fetten.

Kettenspannung Vor jedem Gebrauch und häug Kettenschleifen Vor jedem Gebrauch eine Sichtprüfung durchführen. Für beschädigte Teile Vor jedem Gebrauch Für lose Schrauben Vor jedem Gebrauch

Schwert Vor jedem Gebrauch Komplette Säge Nach jedem Gebrauch61

WARNSYMBOLE Die Symbole auf den Warnschildern dieses Systems und/oder in der Bedienungsanleitung weisen auf Informationen hin, die für den sicheren Betrieb dieses Systems erforderlich sind. Achtung, Gefahr! Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Tragen Sie einen Schutzhelm. Augen- und Gehörschutz tragen. Tragen Sie eine Maske, um sich vor Staub, Dampf und anderen giftigen Gasen zu schützen. Rutschfeste Schutzhandschuhe tragen. Beinschutz und rutschfeste Sicherheitsstiefel mit Stahlschutz tragen. Gefahr des Materialauswurfes. Seien Sie vorsichtig mit Gegenständen, die von der Maschine berührt und projiziert werden können. Personen, die nicht ausreichend geschützt sind, sollten sich in sicherer Entfernung benden. Halten Sie Kinder von der Maschine fern. Bewegen Sie Ihre Hände oder andere Körperteile nicht in die Nähe der beweglichen Teile der Maschine. Nicht Regen oder Feuchtigkeit aussetzen. Bevor Sie Wartungs- oder Reparaturarbeiten an der Maschine durchführen, schalten Sie diese aus und entnehmen Sie die Batterie. Garantierter Schallleistungspegel XX Lwa, dB(A). Entsorgen Sie Ihr Gerät umweltgerecht. Nicht in Hausmülltonnen entsorgen. Entspricht den CE-Richtlinien.62 WARENBESCHREIBUNG NUTZUNGSBEDINGUNGEN Nur Holz schneiden. Verwenden Sie die Kettensäge nicht für andere als die vorgesehenen Zwecke. Verwenden Sie die Kettensäge nicht zum Schneiden von Kunststoffen, Ziegeln oder anderen Baumaterialien als Holz. Jede andere als die oben beschriebene Verwendung kann zu gefährlichen Situationen führen und befreit den Hersteller von jeglicher Haftung. DETAILLIERTE PRODUKTBESCHREIBUNG NOTIZ: Die in diesem Handbuch beschriebenen Produkte können in Aussehen, Einschlüssen, Beschreibung und Verpackung von den hier gezeigten oder beschriebenen Produkten abweichen.

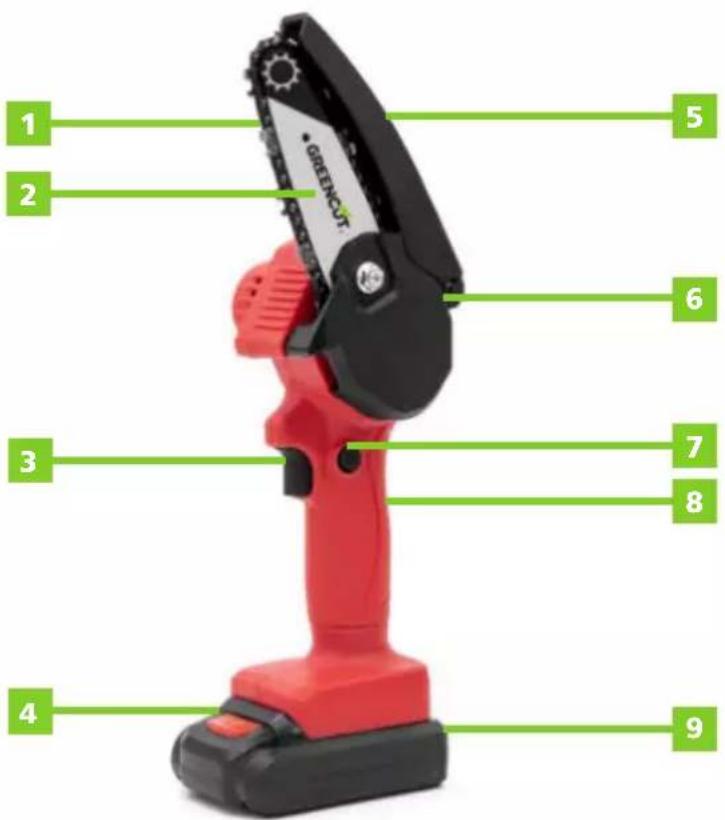

1. Frontschutzbügel / Kettenbremse

4. Schwert Vorderer Griff

6. Taste zum Entfernen der Batterie

7. Sicherheitsabdeckung

TECHNISCHE MERKMALE GSM210L Batterietyp 21V Lithium Ionen Batterie Batteriekapazität 1500 mAh Schwertlänge 260 mm (4“) Nutzbare Schnittlänge 90 mm Schnittgeschwindigkeit 5 m/s 300 U/min Anzahl der Zähne 14 Produktgewicht 1 kg NOTIZ: GREENCUT behält sich das Recht vor, die technischen Daten ohne vorherige Ankündigung zu ändern. BOX INHALT

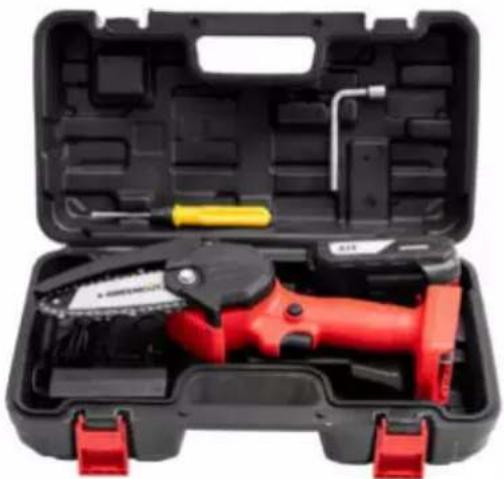

• Nehmen Sie das Produkt und das Zubehör aus der Verpackung. Stellen Sie sicher, dass alle Artikel vorhanden sind.

• Überprüfen Sie das Produkt, um sicherzustellen, dass es während des Transports nicht gebrochen oder beschädigt wurde.

• Entsorgen Sie das Verpackungsmaterial erst, wenn Sie das Produkt sorgfältig geprüft und zufriedenstellend verwendet haben. ACHTUNG: Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an den Technischen Dienst. Verwenden Sie dieses Produkt nicht ohne Austausch des Teils. Die Verwendung dieses Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen des Bedieners führen. 1x Kettensäge 1x Schwert 1x Kette 1x Batterie 1x Ladegerät 1x Tragetasche 1x Wartungskit64 MONTIEREN

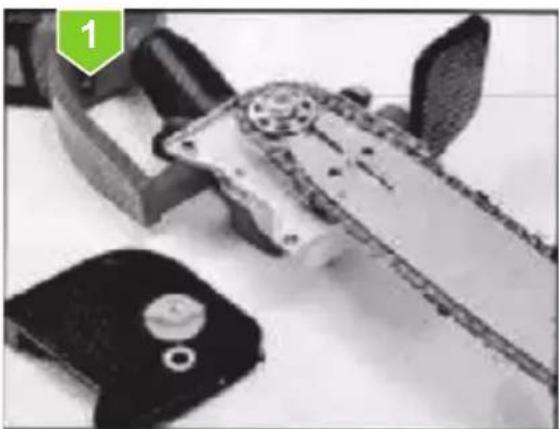

MONTAGE DER KETTE UND DES SCHWERTES

1. Montieren Sie die Führungsplatte und die Kette auf das Ritzel und setzen Sie den Federstift zur Einstellung

der Führungsplatte in das kleine Loch in der Führungsplatte ein.

2. Decken Sie die Abdeckung der Führungsplatte ab, installieren Sie die Mutter und halten Sie sie locker, stellen

Sie die Kettenspannung von Hand ein.3. Ziehen Sie die Bolzen mit einem Schraubenschlüssel an.

ACHTUNG• Tragen Sie immer Handschuhe, wenn Sie in der Nähe der Messereinheit arbeiten.• Verwenden Sie nur Original-Ersatzteile für dieses Gerät.

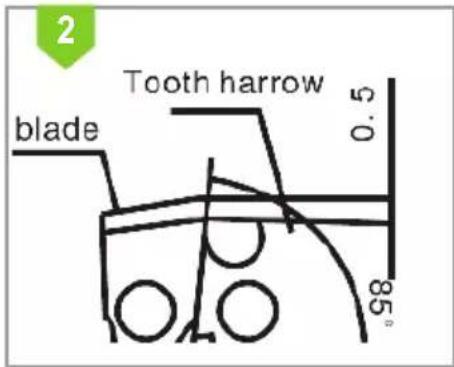

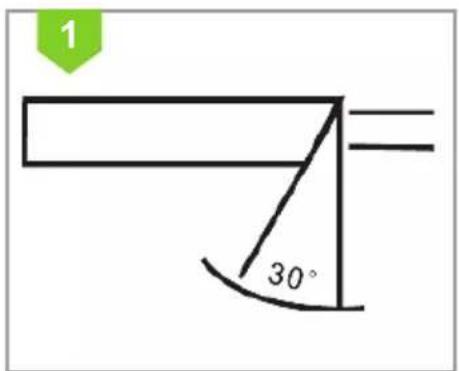

SCHÄRFEN DER SÄGEZÄHNE

Um die besten Bedingungen für Ihren Werkzeugschnitt zu erhalten, sollten Sie die Sägezähne scharf halten. Ideal ist es, dies zu tun, wenn der Winkel des oberen Zahns 30 Grad beträgt. Sie können sie richtig schärfen, indem Sie die folgenden Schritte ausführen:1. Ideal ist es, wenn der obere Zahnwinkel 30 Grad beträgt.2. Seitenzahnwinkel: Schärfen Sie die Seitenzähne auf 85 Grad.

3. Oberer Schärfwinkel: Wenn die oberen und seitlichen Zähne korrekt geschärft sind, sollte der obere

Schärfwinkel automatisch ein 60-Grad-Winkel werden.Achten Sie beim Feilen der Kettensäge, wenn Sie die Feile in die durch den Pfeil angegebene Richtung schieben, darauf, dass Sie das Blatt nicht mit der Feile berühren. Nachdem die Kette zwei- oder dreimal gefeilt wurde, kann es erforderlich sein, die Zielzähne etwas tiefer zu feilen. Dies liegt daran, dass die Zahnharke aufgrund der charakteristischen gekrümmten Form des Zahnblatts dient. Infolgedessen liegt die gebohrte Klinge tiefer als der Tiefenbegrenzer, was zu einem Fehlschlag beim Schneiden führt.Um diesen Fehler auszugleichen, schleifen Sie die Oberseite des Zahnrohlings mit einer Flachfeile so an, dass sie etwa 0,5 mm tiefer liegt als die Zahnspitze. Achten Sie darauf, den Zahnhub nicht zu stark zu feilen, da sonst das Zahnblatt plötzlich abgesägt wird und das Werkzeug beim Schneiden klemmt.

TRANSPORT UND LAGERUNG

• Stoppen Sie die Maschine, entfernen Sie den Akku und lassen Sie das Werkzeug abkühlen, bevor Sie es lagern oder transportieren.

• Transportieren Sie die Batterie gemäß den örtlichen und nationalen Vorschriften und Vorschriften.

• Stellen Sie sicher, dass während des Transports keine Batterie mit anderen Batterien oder leitfähigen Materialien in Berührung kommen kann, indem Sie freiliegende Steckverbinder mit nicht leitfähigen Isolierkappen oder Klebeband schützen.

• Transportieren Sie keine Batterien, die beschädigt sind oder auslaufen.

• Reinigen Sie das Produkt von jeglichen Fremdkörpern. An einem kühlen, trockenen, gut belüfteten Ort außerhalb der Reichweite von Kindern aufbewahren. Halten Sie das Produkt von korrosiven Mitteln wie Gartenchemikalien und Auftausalz fern. Nicht im Freien lagern.

• Decken Sie das Schwert mit seiner Abdeckung ab, bevor Sie das Gerät lagern oder während des Transports.

• Bewahren Sie den Akku und das Ladegerät getrennt an einem trockenen Ort auf, frei von Feuchtigkeit und Frost.

• Lagern Sie die Batterie nicht an Orten, an denen statische Elektrizität erzeugt werden kann. Transportieren Sie den Akku niemals in einer Metallbox.

• Lagern Sie den Akku an einem Ort ohne extreme Temperaturen und geschützt vor direkter Sonneneinstrahlung.

• Bewahren Sie das Ladegerät nur an einem geschlossenen und trockenen Ort auf.

• Alle Akkus verlieren allmählich ihre Ladung. Laden Sie die Batterien alle 3 Monate auf.

ENTSORGUNG UND RECYCLING

Verschlissene Produkte sind potenziell recycelbar und sollten nicht über den üblichen Müll entsorgt werden. Helfen Sie uns, die Umwelt und die natürlichen Ressourcen zu schützen. Entsorgen Sie das Gerät umweltgerecht. Nicht über den Hausmüll entsorgen. Seine Kunststoff- und Metallkomponenten können getrennt und recycelt werden. Bringen Sie dieses Gerät zu einem zugelassenen Recyclingzentrum (grüner Punkt). Die für die Verpackung der Maschine verwendeten Materialien sind recycelbar: Bitte entsorgen Sie sie in dem entsprechenden Behälter. ACHTUNG: Bringen Sie die Batterie zur Entsorgung zu einem örtlichen zertizierten Recycling- und/ oder Entsorgungszentrum. Wenn der Akku bricht oder bricht, unabhängig davon, ob er ausläuft oder nicht, laden Sie ihn nicht wieder auf und verwenden Sie ihn nicht. Werde es los und ersetze es durch ein neues - beachte NICHT, es zu reparieren! GARANTIE GREENCUT gewährt auf alle GREENCUT Produkte eine Garantie von 2 Jahren (gültig für Europa). Die Gewährleistung richtet sich nach dem Kaufdatum unter Berücksichtigung des Verwendungszwecks des Produkts. Als Garantiebedingung muss der Originalbeleg mit Angabe des Kaufdatums und seiner Beschreibung sowie des defekten Werkzeugs vorgelegt werden. Die Gewährleistung erstreckt sich nicht auf normalen Verschleiß, insbesondere an Schaufeln, Schaufelbefestigungen, Turbinen, Lichtquellen, Lüfter- und Antriebsriemen, Laufrädern, Luftltern, Zündkerzen und Schäden durch unsachgemäßen Gebrauch, insbesondere durch Nichtbeachtung der Betriebs- und Wartungsanleitung. Bei Reparaturen oder Modikationen durch den Verbraucher oder mit anderen als Original-GREENCUT-Ersatzteilen erlischt die Gewährleistung. Im Falle eines berechtigten Gewährleistungsanspruchs sind wir berechtigt, das defekte Werkzeug nach unserer Wahl kostenlos zu reparieren oder zu ersetzen. Weitergehende Ansprüche sind ausgeschlossen.67

EG-KONFORMITÄTSERKLÄRUNG

We, PRAT INTERNATIONAL BRANDS S.L., owner of the GREENCUT brand, with registered ofce in Blanquers Street (plot 7-8) Polígono Industrial Valls. 43800 - Valls, SPAIN, declare that the hand chainsaw GS210L Kettensäge ab der Seriennummer 2021 mit den Anforderungen der geltenden Richtlinien des Europäischen Parlaments und des Rates übereinstimmt:

• Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit. Das gelieferte Produkt entspricht dem Muster, das zur EG-Baumusterprüfung eingereicht wurde. Valls (SPANIEN), 9. März 2021, Albert Prat Asensio, FOUNDER (Prokurist und verantwortlich für die technische Dokumentation).www.greencut-tools.com Manual revisado en agosto de 2021
