MANUAL DE USUARIO Artic Comfort H853 BH FITNESS

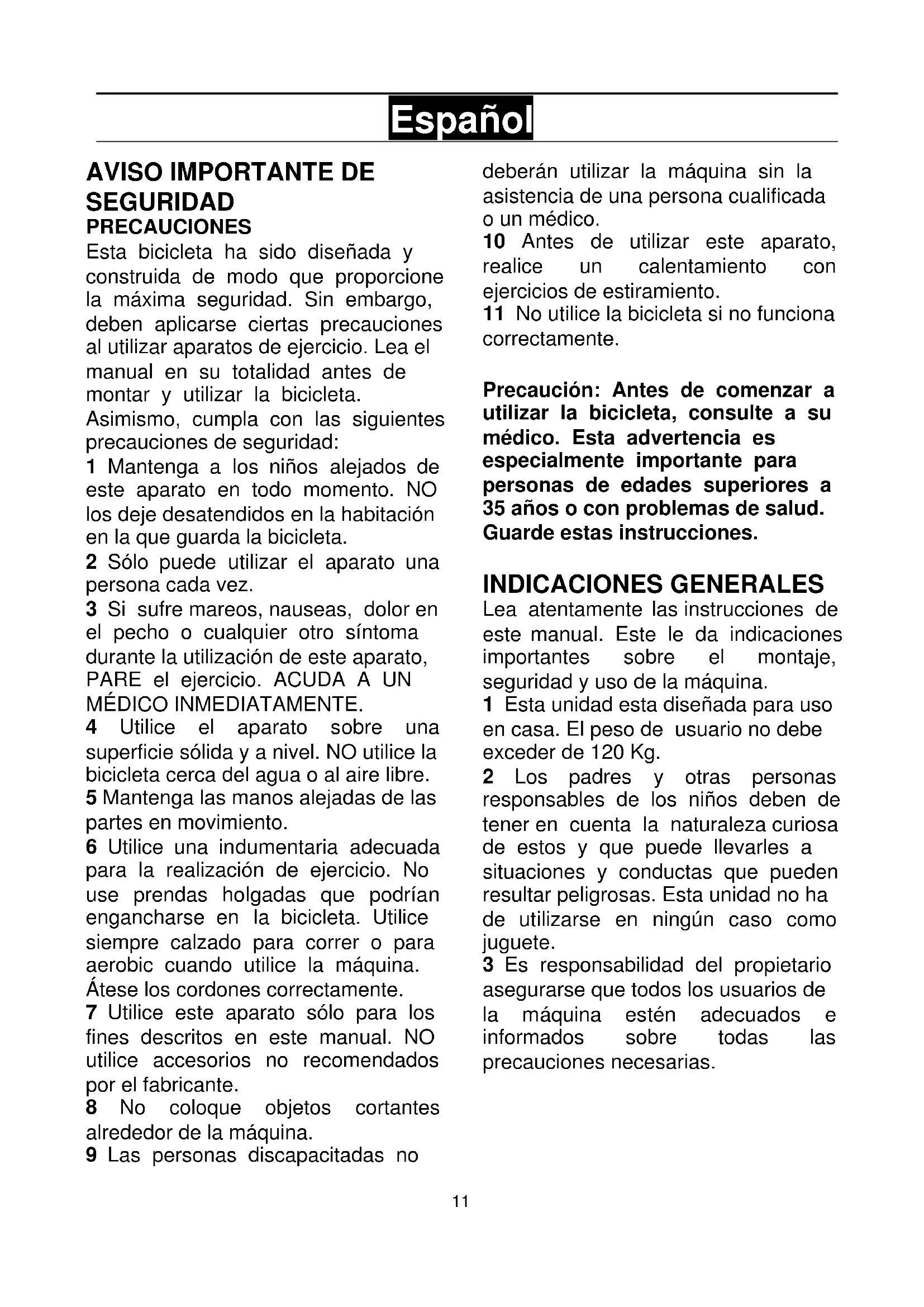

SEGURIDAD PRECAUCIONES Esta bicicleta ha sido diseñada y construida de modo que proporcione la máxima seguridad. Sin embargo, deben aplicarse ciertas precauciones al utilizar aparatos de ejercicio. Lea el manual en su totalidad antes de montar y utilizar la bicicleta. Asimismo, cumpla con las siguientes precauciones de seguridad: 1 Mantenga a los niños alejados de este aparato en todo momento. NO los deje desatendidos en la habitación en la que guarda la bicicleta. 2 Sólo puede utilizar el aparato una persona cada vez. 3 Si sufre mareos, nauseas, dolor en el pecho o cualquier otro síntoma durante la utilización de este aparato, PARE el ejercicio. ACUDA A UN MÉDICO INMEDIATAMENTE. 4 Utilice el aparato sobre una superficie sólida y a nivel. NO utilice la bicicleta cerca del agua o al aire libre. 5 Mantenga las manos alejadas de las partes en movimiento. 6 Utilice una indumentaria adecuada para la realización de ejercicio. No use prendas holgadas que podrían engancharse en la bicicleta. Utilice siempre calzado para correr o para aerobic cuando utilice la máquina. Átese los cordones correctamente. 7 Utilice este aparato sólo para los fines descritos en este manual. NO utilice accesorios no recomendados por el fabricante. 8 No coloque objetos cortantes alrededor de la máquina. 9 Las personas discapacitadas no deberán utilizar la máquina sin la asistencia de una persona cualificada o un médico. 10 Antes de utilizar este aparato, realice un calentamiento con ejercicios de estiramiento. 11 No utilice la bicicleta si no funciona correctamente. Precaución: Antes de comenzar a utilizar la bicicleta, consulte a su médico. Esta advertencia es especialmente importante para personas de edades superiores a 35 años o con problemas de salud. Guarde estas instrucciones. INDICACIONES GENERALES Lea atentamente las instrucciones de este manual. Este le da indicaciones importantes sobre el montaje, seguridad y uso de la máquina. 1 Esta unidad esta diseñada para uso en casa. El peso de usuario no debe exceder de 120 Kg. 2 Los padres y otras personas responsables de los niños deben de tener en cuenta la naturaleza curiosa de estos y que puede llevarles a situaciones y conductas que pueden resultar peligrosas. Esta unidad no ha de utilizarse en ningún caso como juguete. 3 Es responsabilidad del propietario asegurarse que todos los usuarios de la máquina estén adecuados e informados sobre todas las precauciones necesarias.12

Para el montaje de esta máquina se recomienda la ayuda de una segunda persona. Saque la unidad de la caja y compruebe que tiene todas las piezas (Fig. 1):

1. (1) Cuerpo principal; (2) Mástil; (9)

Tubo trasero cuerpo principal; (6) Tubo sillín; (4) Manillar derecho sillín, (5) Manillar izquierdo sillín; (3) Manillar; (8) Tubo carril; (11) Caballete delantero; (10) Caballete trasero; (19A) Sillín; (18) Monitor; (19B) Respaldo; (29) Tapa derecha cuerpo principal; (30) Tapa izquierda cuerpo principal; (15) Maneta; (33) Tapa trasera superior derecha; (34) Tapa trasera superior izquierda; (31) Tapa trasera inferior derecha; (32) Tapa trasera inferior izquierda; (35) Tapa frontal; (20) Pedales. Blister con el siguiente contenido: (78) Tornillo M8x55; (69) Arandela de muelle M8; (65) Arandela plana M8; (53) Pomo; (76) Tornillo M8x40; (57 para H853) Mando de ajuste; (52) Pomo; (91 para H853) (94 para H854B) Tapa abrazadera; (91 para H854B) Adaptador; (90) Casquillo; (88) Tornillo M4x25; Llaves. 2 Retire los tornillos (77), arandelas (66) y (65) del tubo trasero del cuerpo principal (9). Introduzca el tubo trasero del cuerpo principal (9) en el tubo saliente del cuerpo principal (1), Fig.2. Coloque los tornillos (77), arandelas (66) y (65) retiradas previamente y apriete fuertemente, Fig.2. 3 Coja el tubo caballete trasero (10) y posiciónelo en el soporte de caballete trasero del tubo (9) como muestra la Fig.3, introduzca los tornillos (78), coloque las arandelas (65) y (69) y apriete fuertemente. Coja el tubo caballete delantero con ruedas (11) y posiciónelo en el soporte de caballete delantero del cuerpo central (1), como muestra la Fig. 3, e introduzca los tornillos (78), coloque las arandelas (65) y (69), apriete fuertemente.

4. MONTAJE DE LOS PEDALES.-

Siga atentamente las instrucciones de montaje de los pedales, una colocación incorrecta podría dañar la rosca del pedal o de la biela. Las posiciones derecha e izquierda, habrán de tomarse montado el usuario en el sillín, en posición de hacer ejercicio. El pedal derecho (20R), marcado con la letra (R), se enroscará en sentido de giro agujas del reloj, en la biela derecha, marcada con la letra (R). Apriete fuertemente, Fig.4. El pedal izquierdo (20L), marcado con la letra (L), se enroscará en el sentido contrario a las agujas del reloj, en la biela izquierda, marcada con la letra (L). Apriete fuertemente, Fig.4. Una vez colocados los pedales, introduzca el extremo del calapies por la ranura del pedal y adaptándolo a su calzado sujételo en el saliente del pedal.

5. MONTAJE DEL CARRIL.-

Coloque el tubo carril (8) en el tubo del cuerpo principal (1) y tubo trasero (9), Fig.5, coloque los tornillos (76) y las arandelas (65). Retire los tornillos (84) del soporte del carril (7), coloque la maneta (15) en el soporte y vuelva a colocar los tornillos (84) retirados previamente, Fig.5. Coloque las tapas traseras superiores derecha e izquierda (33), (34)13

utilizando los tornillos (88), Fig.6. Coloque las tapas traseras inferiores derecha e izquierda (31), (32) utilizando los tornillos (88), Fig.6. Coloque las tapas del cuerpo principal derecha e izquierda (29), (30) utilizando los tornillos (88), Fig.6.

6. MONTAJE DEL ASIENTO.-

Retire los tornillos (77) y las arandelas (65) del soporte carril (7). Posicione el manillar derecho (4) en el soporte (7) y vuelva a colocar los tornillos (77) y las arandelas (65) retiradas previamente, Fig.7. Posicione el manillar izquierdo (5) en el soporte (7) y vuelva a colocar los tornillos (77) y las arandelas (65) retiradas previamente, Fig.7. Coloque el tubo sillín (6) en el soporte carril (7), Fig.8, utilizando los tornillos (76) y las arandelas (65). Retire los tornillos (77) y las arandelas (65) del sillín (19A). Coloque el sillín (19A) sobre el tubo sillín (6) como muestra la Fig.9, coloque los tornillos (77) junto con las arandelas (65) retiradas previamente y apriete fuertemente. Coloque el respaldo (19B) como muestra la Fig. 9, coloque los pomos (53).

7. MONTAJE TUBO MÁSTIL –

H853.- Retire los tornillos (77), las arandelas (66) y (65) del cuerpo central (1). Coja el mástil (2) e introduzca la tapa frontal (35). Introduzca el cable (59) que sale del cuerpo central (1) al mástil (2) y sáquelo por el agujero del mando, Fig.10A. Acerque el mástil (2) al tubo saliente del cuerpo principal (1), conexione los cables (58) y (89), Fig.10A. Seguido introduzca el tubo mástil (2) en el tubo saliente del cuerpo principal (1) y coloque los tornillos (77) y las arandelas (66) y (65) retiradas previamente, teniendo cuidado en no pillar los cables. Deslize la tapa frontal (35) hacia abajo, Fig.10A. Introduzca la punta de la sirga (59), en el soporte del cable mando de tensión (57) como muestra la Fig.10A, a continuación tire de la sirga (59), hasta introducirlo por la ranura, ver Fig.10A. Coloque el mando (57) en el mástil (2) utilizando el tornillo (70) y la arandela (71), Fig.10A.

7. MONTAJE TUBO MÁSTIL –

H854B.- Retire los tornillos (77), las arandelas (66) y (65) del cuerpo central (1). Coja el mástil (2) e introduzca la tapa frontal (35), Fig.10B. Acerque el mástil (2) al tubo saliente del cuerpo principal (1), conexione los cables (58) y (59), Fig.10B. Seguido introduzca el tubo mástil (2) en el tubo saliente del cuerpo principal (1) y coloque los tornillos (77) y las arandelas (66) y (65) retiradas previamente, teniendo cuidado en no pillar los cables. Deslize la tapa frontal hacia abajo, Fig.10B.

8. COLOCACIÓN DEL MANILLAR.-

Acerque el manillar (3) al tubo de mástil (2), introduzca el cable del handgrip (60) que sale del manillar por el agujero del mástil (2). Posicione el manillar (3) en el tubo de manillar del mástil (2) y coloque la abrazadera ((91) para H853 y (94) para H854B), el casquillo (90) y el pomo (52), Fig.11.14

Retire los tornillos (82) del monitor (18). A continuación conexione los terminales (58) y (60) con los terminales que salen del monitor (18), Fig.12. Coloque el monitor (18) sobre la chapa en el tubo mástil (2), como indica la Fig.12 teniendo cuidado de no pillar los cables. Sujete el monitor con los tornillos (82) retirados previamente. NIVELACIÓN.- Una vez colocada la unidad en su lugar definitivo, para la realización del ejercicio, compruebe que el asentamiento en el suelo y su nivelación sean correctos. Esto se conseguirá roscando más o menos los pies regulables (A) como muestra la Fig.13.

MOVIMIENTO Y ALMACENADO.-

La unidad está equipada con ruedas (B), Fig.14, lo que hace más sencillo su movimiento. Las ruedas que se encuentran en la parte delantera de su unidad, le facilitarán la maniobra de colocar su unidad en el emplazamiento escogido, levantando, ligeramente por la parte trasera y empujando, como muestra la Fig.14. Guarde su máquina en un lugar seco con las menores variaciones de temperatura posible.

CONEXIÓN A LA RED – H854B.- Introduzca la clavija de enganche (m) del transformador (91) en el punto de conexión (k), del cuerpo central, (parte delantera inferior) y conecte el transformador de corriente a la red de 220 V, Fig.15. Para cualquier consulta, no dude en ponerse en contacto con el (S.A.T).Servicio de Asistencia Técnica, llamando al teléfono de atención al cliente (ver página final del presente manual).

6. FITTING THE SEAT.-

6. MONTAGGIO DEL SEDILE.-

Ritirare i bulloni (77) e le rondelle (65) del supporto sulla guida (7). Posizionare il manico destro (4) nel supporto (7) e ricollocare i bulloni (77) e le rondelle (65) ritirate prima, Fig.7. Posizionare il manico sinistro (5)nel supporto (7) e ricollocare i bulloni (77) e le rondelle (65) ritirate prima, Fig.7. Collocare il tubo del sellino (6) nel supporto della guida (7), Fig.8, utilizando i bulloni (76) e le rondelle (65). Ritirare i bulloni (77) e le rondelle (65) dal sellino (19A). Collocare il sellino (19A) sul tubo del sellino (6) como mostra la Fig.9, collocare i bulloni (77) con le rondelle (65) ritirati prima e stringere con forza. Collocare lo schienale (19B) como mostra la Fig. 9, collocare i pomelli (53).

7. MONTAGGIO DEL TUBO – H853.-

8. COLOCACIÓN DEL MANILLAR.-

6. MONTAGE VAN DE ZETEL.-
