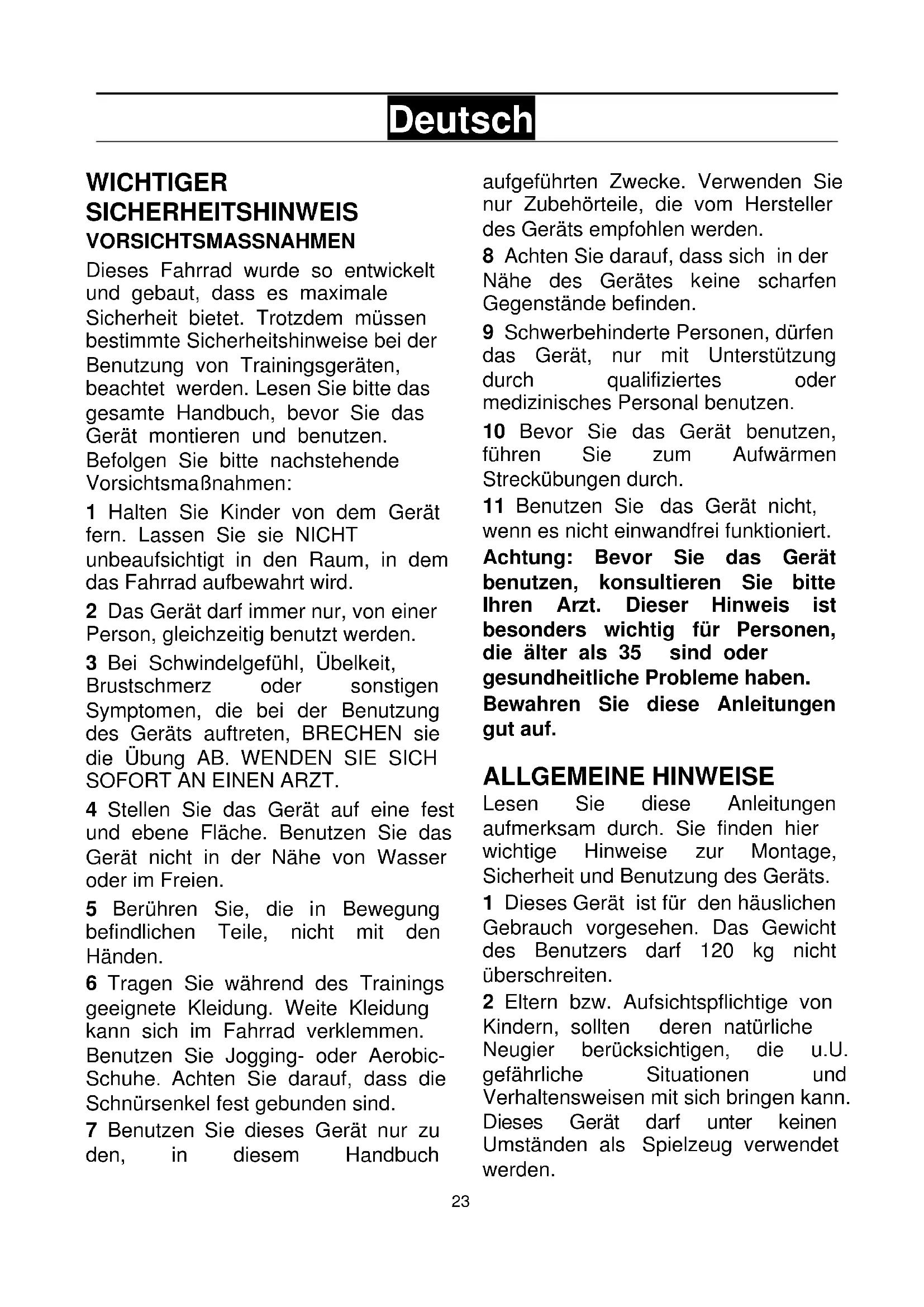

Deutsch WICHTIGER SICHERHEITSHINWEIS VORSICHTSMASSNAHMEN Dieses Fahrrad wurde so entwickelt und gebaut, dass es maximale Sicherheit bietet. Trotzdem müssen bestimmte Sicherheitshinweise bei der Benutzung von Trainingsgeräten, beachtet werden. Lesen Sie bitte das gesamte Handbuch, bevor Sie das Gerät montieren und benutzen. Befolgen Sie bitte nachstehende Vorsichtsmaßnahmen: 1 Halten Sie Kinder von dem Gerät fern. Lassen Sie sie NICHT unbeaufsichtigt in den Raum, in dem das Fahrrad aufbewahrt wird. 2 Das Gerät darf immer nur, von einer Person, gleichzeitig benutzt werden. 3 Bei Schwindelgefühl, Übelkeit, Brustschmerz oder sonstigen Symptomen, die bei der Benutzung des Geräts auftreten, BRECHEN sie die Übung AB. WENDEN SIE SICH SOFORT AN EINEN ARZT. 4 Stellen Sie das Gerät auf eine fest und ebene Fläche. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder im Freien. 5 Berühren Sie, die in Bewegung befindlichen Teile, nicht mit den Händen. 6 Tragen Sie während des Trainings geeignete Kleidung. Weite Kleidung kann sich im Fahrrad verklemmen. Benutzen Sie Jogging- oder Aerobic- Schuhe. Achten Sie darauf, dass die Schnürsenkel fest gebunden sind. 7 Benutzen Sie dieses Gerät nur zu den, in diesem Handbuch aufgeführten Zwecke. Verwenden Sie nur Zubehörteile, die vom Hersteller des Geräts empfohlen werden. 8 Achten Sie darauf, dass sich in der Nähe des Gerätes keine scharfen Gegenstände befinden. 9 Schwerbehinderte Personen, dürfen das Gerät, nur mit Unterstützung durch qualifiziertes oder medizinisches Personal benutzen. 10 Bevor Sie das Gerät benutzen, führen Sie zum Aufwärmen Streckübungen durch. 11 Benutzen Sie das Gerät nicht, wenn es nicht einwandfrei funktioniert. Achtung: Bevor Sie das Gerät benutzen, konsultieren Sie bitte Ihren Arzt. Dieser Hinweis ist besonders wichtig für Personen, die älter als 35 sind oder gesundheitliche Probleme haben. Bewahren Sie diese Anleitungen gut auf. ALLGEMEINE HINWEISE Lesen Sie diese Anleitungen aufmerksam durch. Sie finden hier wichtige Hinweise zur Montage, Sicherheit und Benutzung des Geräts. 1 Dieses Gerät ist für den häuslichen Gebrauch vorgesehen. Das Gewicht des Benutzers darf 120 kg nicht überschreiten. 2 Eltern bzw. Aufsichtspflichtige von Kindern, sollten deren natürliche Neugier berücksichtigen, die u.U. gefährliche Situationen und Verhaltensweisen mit sich bringen kann. Dieses Gerät darf unter keinen Umständen als Spielzeug verwendet werden.24

3 Der Eigentümer, muss sich vergewissern, dass alle Benutzer des Gerätes, die notwendigen Sicherheitsvorkehrungen kennen und in geeigneter Weise beachten. MONTAGEHINWEISE Es wird empfohlen, das Gerät zu zweit zu montieren. Nehmen Sie das Gerät aus der Kiste und überprüfen Sie die Vollständigkeit der Teile (Abb.1)

1. (1) Hauptkörper; (2) Mast; (9) hinteres

Hauptkörperrohr; (6) Sattelrohr; (4) rechter Sattellenker, (5) linker Sattellenker; (3) Lenker; (8) Schienenrohr; (11) vorderer Ständer; (10) hinterer Ständer; (19A) Sattel; (18) Monitor; (19B) Backup; (29) Hauptteil der rechten Abdeckung; (30) Hauptteil der linken Abdeckung; (15) Griff; (33) obere rechte hintere Abdeckung; (34) obere linke hintere Abdeckung; (31) Hintere rechte untere Abdeckung; (32) Hintere linke untere Abdeckung; (35) vordere Abdeckung; (20) Pedale. Ein Kästchen mit: (78) Schraube M8x55; (69) Federscheibe M8; (65) M8- Unterlegscheibe; (53) Knopf; (76) Schraube M8x40; (57 für H853) Einstellknopf; (52) Knopf; (91 für H853) (94 für H854B) Klemmabdeckung; (91 für H854B) Adapter; (90) Kappe; (88) Schraube M4x25; Schlüssel

2. Entfernen Sie die Schrauben (77),

Unterlegscheiben (66) und (65), vom hinteren Rohr des Hauptgehäuses (9). Setzen Sie das hintere Rohr des Haupthäuse (9) in das hervorstehende Rohr des Hauptgehäuse (1) ein, Abb.

2. Setzen Sie die zuvor entfernten

Schrauben. (77), Unterlegscheiben (66) und (65) ein und ziehen Sie sie fest an, Abb. 2.

3. Setzen Sie das Rohr des hinteren

Ständers (10) in den hinteren Ständer des Geräts (9), Abb.3. Setzen Sie die Schrauben (78), Unterlegscheiben (65), (69) ein und ziehen Sie sie gut fest. Setzen Sie das Rohr des vorderen Ständers mit Rädern (11) in den vorderen Ständer des Geräts (1), Abb.3. Setzen Sie die Schrauben (78), Unterlegscheiben (65), (69) ein und ziehen Sie sie gut fest.

4. MONTAGE DER PEDALE

Befolgen Sie diese Hinweise zur Montage der Pedale genau, eine falsche Montage kann das Gewinde der Pedale oder der Kurbelstange beschädigen. Die Definitionen rechts und links gehen von der Sichtweise des auf dem Sattel, in Übungsposition sitzenden Anwenders, aus. Das mit (R) markierte rechte Pedal (20R) wird im Uhrzeigersinn auf die rechte, ebenfalls mit (R) markierte Kurbelstange gedreht. Fest anziehen, Abb.4. Das mit (L) markierte linke Pedal (20L) wird gegen den Uhrzeigersinn auf die ebenfalls mit (L) markierte linke Kurbelstange gedreht. Fest anziehen, Abb.4. Nach dem Anbringen der Pedale, führen Sie bitte ein Ende der Pedalriemchen durch den Schlitz am Pedal und passen den Riemen an Ihre Schuhe an und befestigen ihn an dem Häkchen des Pedals.25

Legen Sie das Schienenrohr (8) in den Hauptkörper (1) und das hintere Rohr (9) (Abb. 5) und bringen Sie die Schrauben (76) und die Unterlegscheiben (65) an. Entfernen Sie die Schrauben (84) von der Schienenhalterung (7), setzen Sie den Griff (15) auf die Halterung und setzen Sie die zuvor entfernten Schrauben (84) wieder ein, Abb. 5. Platzieren Sie die obere und rechte hintere Abdeckung (33), (34) mit den Schrauben (88), Abb. 6. Platzieren Sie die untere rechte und linke hintere Abdeckung (31), (32) mit den Schrauben (88), Abb. 6. Setzen Sie die rechte und linke Hauptgehäuseabdeckung (29), (30) mit den Schrauben (88) auf, Abb. 6.

6. MONTAGE DES SITZES.-

Entfernen Sie die Schrauben (77) und die Unterlegscheiben (65) der Schienenunterstützung (7). Setzen Sie den rechten Lenker (4) auf die Halterung (7) und setzen Sie die zuvor entfernten Schrauben (77) und Unterlegscheiben (65) wieder ein, Abb. 7. Setzen Sie den linken Lenker (5) auf die Halterung (7) und setzen Sie die zuvor entfernten Schrauben (77) und Unterlegscheiben (65) wieder ein, Abb. 7. Setzen Sie das Sattelrohr (6) mit den Schrauben (76) und den Unterlegscheiben (65) in die Schienenhalterung (7), Abb. 8. Entfernen Sie die Schrauben (77) und Unterlegscheiben (65) vom Sattel (19A). Setzen Sie den Sattel (19A) wie in Abb. 9 gezeigt wird auf das Sattelrohr (6), setzen Sie die Schrauben (77) mit den zuvor entfernten Unterlegscheiben (65) zusammen und ziehen Sie sie fest an. Platzieren Sie die Rückenlehne (19B) wie in Abb. 9 gezeigt wird, und bringen Sie die Knöpfe (53) an.

7. MONTAGE DES ROHRMAST -

H853.- Entfernen Sie die Schrauben (77), Unterlegscheiben (66) und (65) vom Zentralkörper (1). Nehmen Sie den Mast (2) und setzen Sie die vordere Abdeckung (35) ein. Führen Sie das Kabel (59), das den zentralen Körper (1) vom Mast (2) verlässt, durch das Loch in der Steuerung (10A). Bewegen Sie den Mast (2) näher an das hervorstehende Rohr des Hauptgehäuse (1), schließen Sie die Kabel (58) und (89) an, Abb. 10A. Führen Sie dann das Mastrohr (2) in das hervorstehende Rohr des Hauptkörpers (1) ein und installieren Sie die zuvor entfernten Schrauben (77), Unterlegscheiben (66) und (65). Achten Sie dabei darauf, dass die Kabel nicht eingeklemmt werden. Schieben Sie die vordere Abdeckung (35) nach unten, Abb. 10A. Führen Sie die Spitze der Deichsel (59) in die Halterung des Spannungssteuerungskabels (57) ein, wie in Abb. 10A gezeigt wird und ziehen Sie dann die Deichsel (59), bis sie durch den Schlitz eingeführt wird, siehe Abb. 10A. Setzen Sie den Knopf (57) mit der Schraube (70) und der Unterlegscheibe (71) auf den Mast (2) (Abb. 10A).26

H854B.- Entfernen Sie die Schrauben (77), Unterlegscheiben (66) und (65) vom Zentralkörper (1). Nehmen Sie den Mast (2) und setzen Sie die vordere Abdeckung (35) ein, Abb. 10B. Bewegen Sie den Mast (2) näher an das hervorstehende Rohr des Hauptkörpers (1), schließen Sie die Kabel (58) und (59) an, Abb. 10B. Führen Sie dann das Mastrohr (2) in das hervorstehende Rohr des Hauptkörpers (1) ein und installieren Sie die zuvor entfernten Schrauben (77), Unterlegscheiben (66) und (65). Achten Sie dabei darauf, dass die Kabel nicht eingeklemmt werden. Schieben Sie die vordere Abdeckung nach unten, Abb.10B.

LENKSTANGE.- Bewegen Sie den Lenker (3) näher an das Mastrohr (2) und führen Sie das Griffkabel (60), das aus dem Lenker kommt, durch das Loch im Mast (2). Setzen Sie den Lenker (3) auf das Lenkerrohr des Mastes (2) und befestigen Sie die Klammer (91) für H853 und (94) für H854B, die Buchse (90) und den Knopf (52), Abb.11.

9. MONTAGE DES MONITOR.-

Entfernen Sie die Schrauben (82) vom Monitor (18). Verbinden Sie dann die Anschlüsse (58) und (60) mit den Anschlüsse, die aus dem Monitor (18) herauskommen, Abb. 12. Setzen Sie den Monitor (18) auf die Platte im Mastrohr (2), wie in Abb. 12 gezeigt, und achten Sie darauf, dass die Kabel nicht eingeklemmt werden. Halten Sie den Monitor mit den zuvor entfernten Schrauben (82) fest. NIVELLIERUNG Sobald sich das Gerät an seinem endgültigen Aufstellort befindet, an dem das Training stattfinden soll, prüfen Sie, ob es fest auf dem Boden steht und die Nivellierung korrekt ist. Eine Nivellierung kann durch Drehen der verstellbaren Füße, (A) erfolgen Abb.13.

TRANSPORT UND LAGERUNG

Das Gerät verfügt über Räder (B), Abb.14, die das Verschieben desselben wesentlich erleichtern. Die Räder an der Vorderseite des Geräts erleichtern das Positionieren des Geräts an der gewählten Stelle, indem Sie es anheben und leicht nach hinten ziehen und drücken, wie in Abb. 14 dargestellt. Bewahren Sie das Gerät an einem trockenen Ort, mit möglichst geringen Temperaturschwankungen auf.

NETZANSCHLUSS - H854B.-

Stecken Sie den Verbindungsstecker (m) des Transformators (91) in den Anschluss (k) am Hauptrahmen (unterer vorderer Teil) und schließen Sie den Transformator an das 220 V Netz, Abb.15. Sollten, über den Zustand einer Komponente Zweifel bestehen, setzen Sie sich bitte mit dem (TKD) Technischen Kundendienst in Verbindung, diesen können Sie über das Servicetelefon erreichen (siehe letzte Seite des Handbuches).
