MODE D'EMPLOI Artic Comfort H853 BH FITNESS

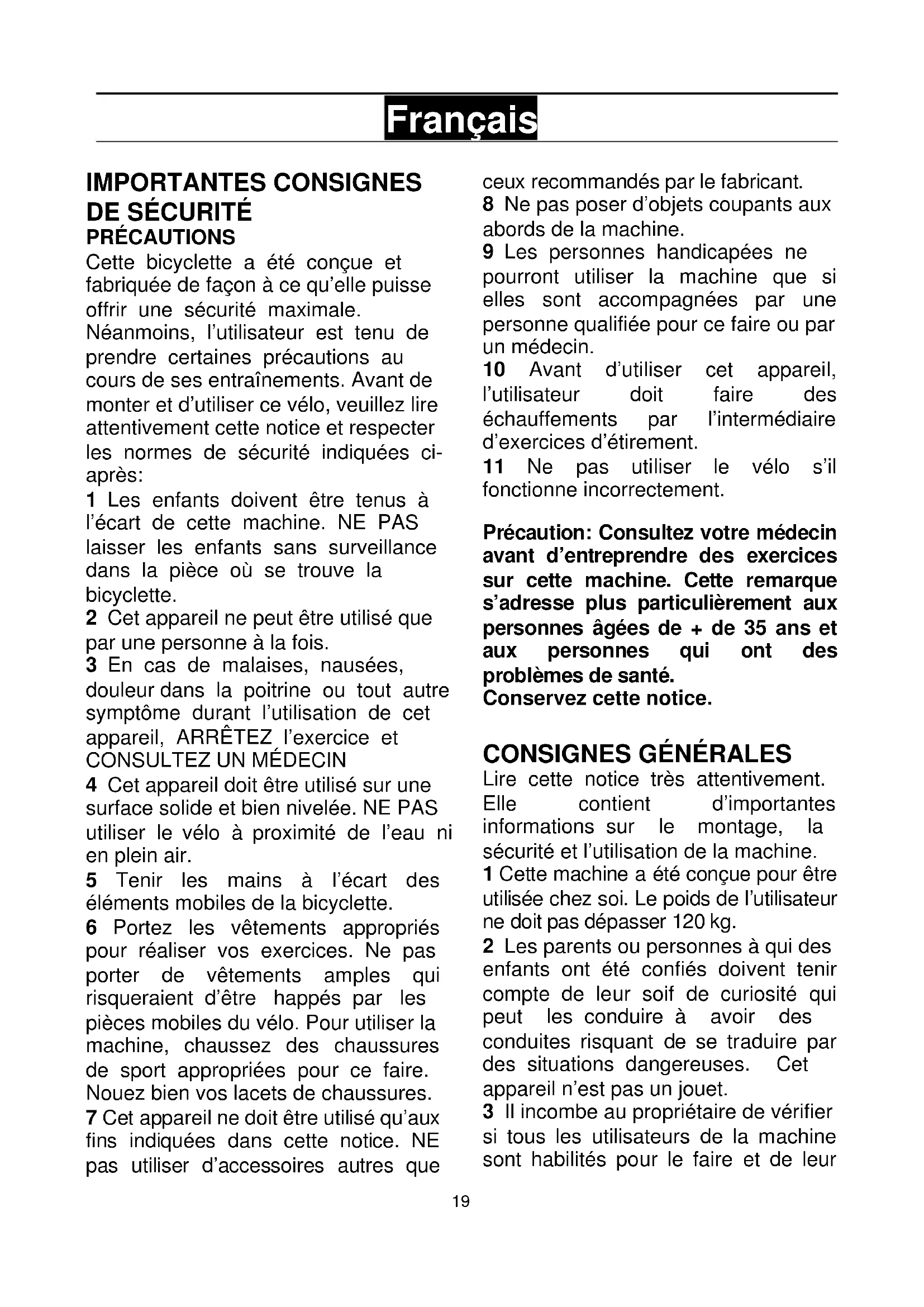

PRÉCAUTIONS Cette bicyclette a été conçue et fabriquée de façon à ce qu’elle puisse offrir une sécurité maximale. Néanmoins, l’utilisateur est tenu de prendre certaines précautions au cours de ses entraînements. Avant de monter et d’utiliser ce vélo, veuillez lire attentivement cette notice et respecter les normes de sécurité indiquées ci- après: 1 Les enfants doivent être tenus à l’écart de cette machine. NE PAS laisser les enfants sans surveillance dans la pièce où se trouve la bicyclette. 2 Cet appareil ne peut être utilisé que par une personne à la fois. 3 En cas de malaises, nausées, douleur dans la poitrine ou tout autre symptôme durant l’utilisation de cet appareil, ARRÊTEZ l’exercice et
CONSULTEZ UN MÉDECIN
4 Cet appareil doit être utilisé sur une surface solide et bien nivelée. NE PAS utiliser le vélo à proximité de l’eau ni en plein air. 5 Tenir les mains à l’écart des éléments mobiles de la bicyclette. 6 Portez les vêtements appropriés pour réaliser vos exercices. Ne pas porter de vêtements amples qui risqueraient d’être happés par les pièces mobiles du vélo. Pour utiliser la machine, chaussez des chaussures de sport appropriées pour ce faire. Nouez bien vos lacets de chaussures. 7 Cet appareil ne doit être utilisé qu’aux fins indiquées dans cette notice. NE pas utiliser d’accessoires autres que ceux recommandés par le fabricant. 8 Ne pas poser d’objets coupants aux abords de la machine. 9 Les personnes handicapées ne pourront utiliser la machine que si elles sont accompagnées par une personne qualifiée pour ce faire ou par un médecin. 10 Avant d’utiliser cet appareil, l’utilisateur doit faire des échauffements par l’intermédiaire d’exercices d’étirement. 11 Ne pas utiliser le vélo s’il fonctionne incorrectement. Précaution: Consultez votre médecin avant d’entreprendre des exercices sur cette machine. Cette remarque s’adresse plus particulièrement aux personnes âgées de + de 35 ans et aux personnes qui ont des problèmes de santé. Conservez cette notice.
Lire cette notice très attentivement. Elle contient d’importantes informations sur le montage, la sécurité et l’utilisation de la machine. 1 Cette machine a été conçue pour être utilisée chez soi. Le poids de l’utilisateur ne doit pas dépasser 120 kg. 2 Les parents ou personnes à qui des enfants ont été confiés doivent tenir compte de leur soif de curiosité qui peut les conduire à avoir des conduites risquant de se traduire par des situations dangereuses. Cet appareil n’est pas un jouet. 3 Il incombe au propriétaire de vérifier si tous les utilisateurs de la machine sont habilités pour le faire et de leur20
fournir les informations requises à propos des précautions à prendre. MONTAGE Pour monter cette machine, il est vivement recommandé de se faire aider par une autre personne. Déballez l’appareil et vérifiez qu’il ne manque aucune pièce.
1. (1) Corps principal; (2) Mât; (9) Tube
arrière du corps central; (6) Tube selle; (4) guidon droit selle, (5) guidon gauche selle; (3) Guidon; (8) Tube rail; (11) Chevalet avant; (10) Chevalet arrière; (19A) Selle; (18) Moniteur; (19B) Dossier; (29) Cache droite du corps central; (30) Cache gauche corps central; (15) Manivelle; (33) Cache arrière supérieure droite; (34) Cache arrière supérieure gauche; (31) Cache arrière inférieure droite; (32) Cache arrière inférieure gauche; (35) Cache frontale; (20) Pédales. Une boîte contenant: (78) vis M8x55; (69) Rondelle à ressort M8; (65) Rondelle plane M8; (53) Pommeau; (76) Vis M8x40; (57 para H853) poignée de réglage; (52) Pommeau; (91 pour H853) (94 pour H854B) cache de fixation; (91 pour H854B) Adaptateur; (90) Douille; (88) vis M4x25; Clés. 2 Retirez les vis (77), rondelles (66) et (65) du tube arrière du corps principal (9). Introduisez le tube arrière du corps principal (9) au tube sortant du corps principal (1), Fig.2. Placez les vis (77), rondelles (66) et (65) retirés précédemment et serrer fortement, Fig.2. 3 Prenez le tube du support arrière (10), placez-le dans le support arrière de la machine (9), comme indiqué dans la Fig.3, puis introduire les vis (78), placez les rondelles (65), (69) et vissez très fort. Prenez le tube du support avant muni de roulettes (11), placez-le dans le support avant de la machine (1), comme indiqué dans la Fig.3, puis introduisez les vis (78), placez les rondelles (65), (69) et vissez très fort.
4. MONTAGE DES PÉDALES.-
Suivez très attentivement les instructions de montage des pédales car un montage défectueux risque d’endommager le filetage de la pédale ou celui de la bielle. La position droite et la position gauche sont les positions prises alors que l’utilisateur est assis sur la selle et sur la position d’exécution de l’exercice. La pédale droite (20R), signalée par la lettre (R) est à visser dans le sens de rotation des aiguilles d’une montre dans la bielle droite signalée par la lettre (R). Serrez très fort, Fig.4. La pédale gauche (20L), signalée par la lettre (L) est à visser dans le sens contraire à celui des aiguilles d’une montre dans la bielle gauche signalée par la lettre (L). Serrez très fort, Fig.4. Après avoir monté les pédales, introduire l’extrémité des cale-pied dans la rainure de la pédale et en l’adaptant à votre chaussure, fixez-le au support de la pédale.
5. MONTAGE DU RAIL.-
Placez le tube du rail (8) dans le tube du corps principal (1) et le tube arrière (9), Fig.5, placez les vis (76) et les rondelles (65). Retirez les vis (84) du support du rail (7), placez la manivelle (15) au support et replacez les vis (84)21
retirées précédemment, Fig.5. Placez les caches arrières supérieures droite et gauche (33), (34) en utilisant les vis (88), Fig.6. Placez les caches arrières inférieures droite et gauche (31), (32) en utilisant les vis (88), Fig.6. Placez les caches du corps principales droite et gauche (29), (30) en utilisant les vis (88), Fig.6.
6. MONTAGE DE LA SELLE.-
Retirez les vis (77) et les rondelles (65) du support du rail (7). Positionnez le guidon droit (4) au support (7) et repositionnez les vis (77) et les rondelles (65) retirées précédemment, Fig.7. Positionnez le guidon gauche (5) au support (7) et repositionnez les vis (77) et les rondelles (65) retirées précédemment, Fig.7. Placez le tube de la selle (6) dans le support du rail (7), Fig.8, en utilisant les vis (76) et les rondelles (65). Retirez les vis (77) et les rondelles (65) de la selle (19A). Placez la selle (19A) sur le tube de la selle (6) comme indiqué à la Fig.9, placez les vis (77) avec les rondelles (65) retirées précédemment et serrez très fort. Placez le dossier (19B) comme indiqué à la Fig. 9, placez les pommeau (53).
7. MONTAGE TUBE MÂT – H853.-
Retirez les vis (77), les rondelles (66) et (65) du corps central (1). Prenez le mât (2) et introduisez la cache frontale (35). Introduisez le câble (59) sortant du corps central (1) au mât (2) et sortez-le par la rainure de la commande, Fig.10A. Approchez le mât (2) au tube sortant du corps principal (1), connectez les câbles (58) et (89), Fig.10A. Par la suite, introduisez le tube mât (2) au tube sortant du corps principal (1) et placez les vis (77) et les rondelles las arandelas (66) et (65) retirées précédemment, faites attention de ne pas coincer les câbles. Faites glisser la cache frontale (35) vers le bas, Fig.10A. Introduisez la pointe du câble (59) dans le support du câble de la commande de tension (57) comme indiqué sur la Fig.10A. Ensuite tirez le câble (59) jusqu’à l’introduire dans la rainure, voir Fig.10A. Placez la commande (57) au mât (2) en utilisant les vis (70) et les rondelles (71), Fig.10A.
7. MONTAGE TUBE MÂT – H854B.-
Retirez les vis (77) et les rondelles (66) y (65) du corps central (1). Prenez le mât (2) et introduduisez la cache frontale (35), Fig.10B. Approchez le mât (2) au tube sortant du corps principal (1), connectez les câbles (58) et (59), Fig.10B. Par la suite, introduisez le tube mât (2) au tube sortant du corps principal (1) et placez les vis (77) et les rondelles (66) et (65) retirées précédemment, faites attention de ne pas coincer les câbles. Faites glisser la cache frontale vers le bas, Fig.10B.
Approchez le guidon (3) au tube du mât (2), introduisez le câble du handgrip (60) qui sort du guidon dans la rainure du mât (2). Positionnez le22
guidon (3) sur le tube du guidon du mât (2) et placez l’attelle de serrage (91) pour H853 et (94) pour H854B), la douille (90) et le pommeau (52), Fig.11.
9. MONTAGE DU MONITEUR.-
Retirez les vis (82) du moniteur (18). Par la suite, connectez les bornes (58) et (60) avec celles qui sortent du moniteur (18), Fig.12. Placez le moniteur (18) sur la plaque du tube du mât (2), comme visible à la Fig.12 et en prenant soin de ne pas coincer les câbles. Fixez le moniteur avec les vis (82) retirées précédemment. NIVELLEMENT.- Après avoir installé la machine à l’emplacement qui lui a définitivement été réservé, vérifiez si l’assise et le nivellement au sol sont bons. Pour ce faire, vissez plus ou moins les pieds réglables (A) comme indiqué à la Fig.13.
DÉPLACEMENT & RANGEMENT.-
Cet appareil dispose de roulettes (B), Fig.14, qui permettent un déplacement facile. Ces roulettes sont placées à l’avant de l’appareil permettant ainsi à l’utilisateur de le conduire à l’emplacement choisi, en levant légèrement la partie arrière et en poussant, comme indique la Fig.14. La machine doit être gardée dans un endroit sec, sans changements importants de température.
BRANCHEMENT AU RÉSEAU -
H854B.- Introduire la fiche de branchement (m) du transformateur (91) dans la prise de connexion (k) du corps central, (dans le bas de la partie avant) et connectez le transformateur de courant à la ligne de 220 V, Fig.15. Pour toutes informations complémentaires et en cas de doute sur le bon état de quelconque partie de la machine, n’hésitez pas à appeler le Service d’Assistance Technique (SAV) au numéro de téléphone qui figure à la dernière page de cette notice. BH SE RÉSERVE LE DROIT DE
