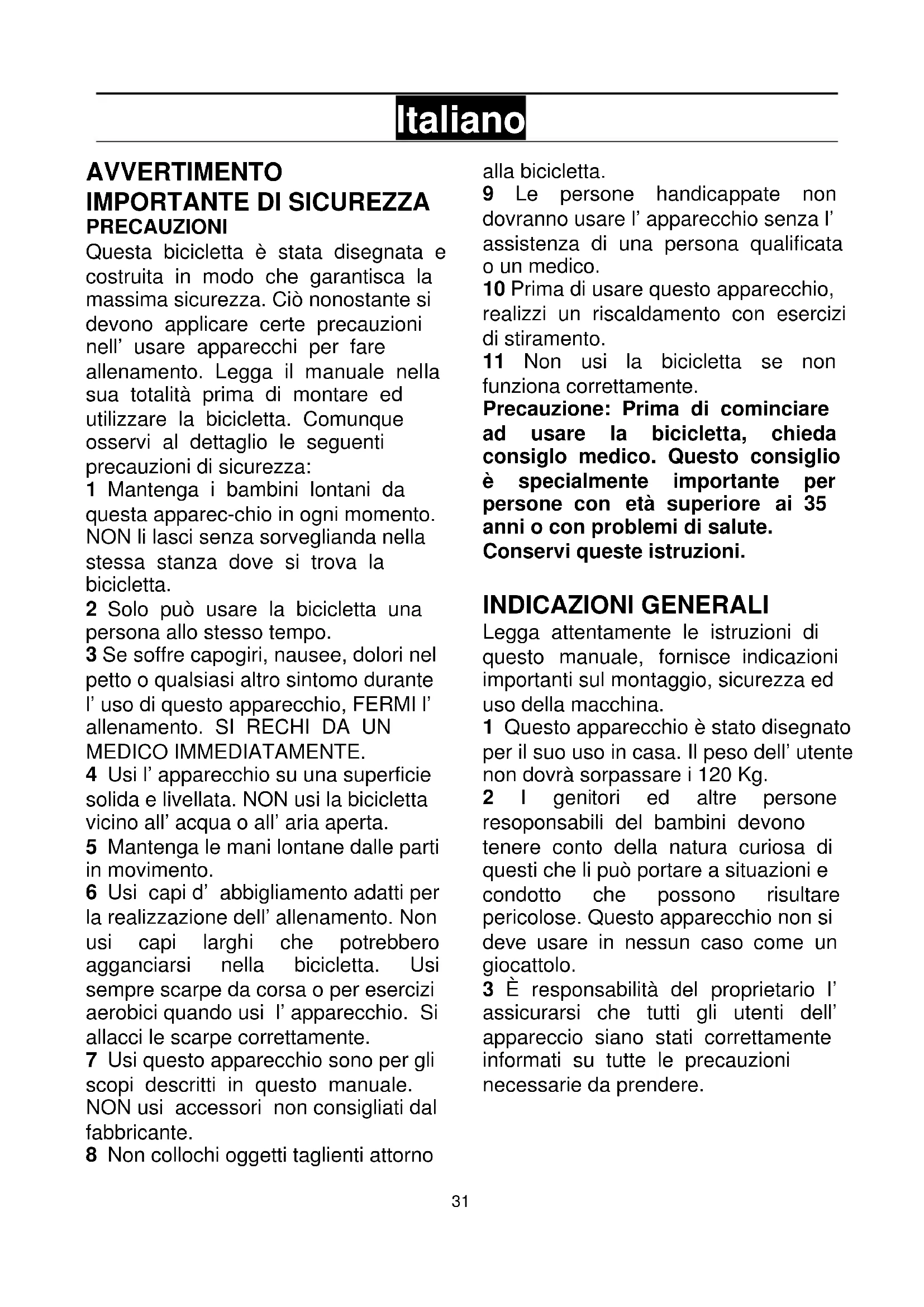

PRECAUZIONI Questa bicicletta è stata disegnata e costruita in modo che garantisca la massima sicurezza. Ciò nonostante si devono applicare certe precauzioni nell’ usare apparecchi per fare allenamento. Legga il manuale nella sua totalità prima di montare ed utilizzare la bicicletta. Comunque osservi al dettaglio le seguenti precauzioni di sicurezza: 1 Mantenga i bambini lontani da questa apparec-chio in ogni momento. NON li lasci senza sorveglianda nella stessa stanza dove si trova la bicicletta. 2 Solo può usare la bicicletta una persona allo stesso tempo. 3 Se soffre capogiri, nausee, dolori nel petto o qualsiasi altro sintomo durante l’ uso di questo apparecchio, FERMI l’ allenamento. SI RECHI DA UN MEDICO IMMEDIATAMENTE. 4 Usi l’ apparecchio su una superficie solida e livellata. NON usi la bicicletta vicino all’ acqua o all’ aria aperta. 5 Mantenga le mani lontane dalle parti in movimento. 6 Usi capi d’ abbigliamento adatti per la realizzazione dell’ allenamento. Non usi capi larghi che potrebbero agganciarsi nella bicicletta. Usi sempre scarpe da corsa o per esercizi aerobici quando usi l’ apparecchio. Si allacci le scarpe correttamente. 7 Usi questo apparecchio sono per gli scopi descritti in questo manuale. NON usi accessori non consigliati dal fabbricante. 8 Non collochi oggetti taglienti attorno alla bicicletta. 9 Le persone handicappate non dovranno usare l’ apparecchio senza l’ assistenza di una persona qualificata o un medico. 10 Prima di usare questo apparecchio, realizzi un riscaldamento con esercizi di stiramento. 11 Non usi la bicicletta se non funziona correttamente. Precauzione: Prima di cominciare ad usare la bicicletta, chieda consiglo medico. Questo consiglio è specialmente importante per persone con età superiore ai 35 anni o con problemi di salute. Conservi queste istruzioni. INDICAZIONI GENERALI Legga attentamente le istruzioni di questo manuale, fornisce indicazioni importanti sul montaggio, sicurezza ed uso della macchina. 1 Questo apparecchio è stato disegnato per il suo uso in casa. Il peso dell’ utente non dovrà sorpassare i 120 Kg. 2 I genitori ed altre persone resoponsabili del bambini devono tenere conto della natura curiosa di questi che li può portare a situazioni e condotto che possono risultare pericolose. Questo apparecchio non si deve usare in nessun caso come un giocattolo. 3 È responsabilità del proprietario l’ assicurarsi che tutti gli utenti dell’ appareccio siano stati correttamente informati su tutte le precauzioni necessarie da prendere.32

ISTRUZIONI DI MONTAGGIO

Per il montaggio di questo apparecchio si raccomanda l’ aiuto di una terza persona. Estragga l’ apparecchio dalla scatola e verifichi di avere a disposizione tutti i pezzi (Fig. 1)

1. (1) Corpo principal; (2) Tubo; (9)

Tubo posteriore dell’unità principale; (6) Tubo del sellino; (4) Manico destro, (5) Manico sinistro; (3) Manubrio; (8) Tubo- guida; (11) Cavalete dianteiro; (10) Cavalete traseiro; (19A) Selim; (18) Monitor; (19B) Costas; (29) Coperchi destri; (30) Coperchi destri e sinistri; (15) Pomello; (33) Coperchi posteriori superiori destri; (34) Coperchi posteriori superiori sinistri; (31) Coperchi posteriori inferior destri; (32) coperchi posteriori inferior sinistri; (35) Coperchio frontale; (20) Pedal. Una scatola con il seguente contenuto: (78) Vite M8x55; (69) Rondella aperta della molla M8; (65) Rondella M8; (53) Pomello; (76) Vite M8x40; (57 per H853) Cavo di comando di tensione; (52) Pomello; (91 per H853) (94 per H854B) Fascette; (91 per H854B) Trasformatore; (90) Bussola; (88) Vite M4x25; Chiavi.

2. Togliere i bulloni (77), rondelle (66)

e dadi (65) del tubo posteriore dell’unità principale (9). Introdurre il tubo posteriore dell’unità principale (9) nel tubo uscente dall’unità principale (1), Fig.2. Collocare i bulloni (77), rondelle (66) e i dadi (65) estratti prima e stringere con forza, Fig.2.

3. Prenda il tubo cavalletto posteriore

(10) e lo collochi nel cavalletto posteriore dell’ apparecchio (9), come mostra la Fig. 3, ed introduca le viti (78), collochi le rondelle (65), (69) e stringa con forza. Prenda il tubo cavalletto anteriore con ruote (11) e lo collochi nel cavalletto anteriore dell’ apparecchio (1), come mostra la Fig.3, ed introduca le viti (78), collochi le rondelle (65), (69) e stringa con forza.

4. MONTAGGIO DEI PEDALI

Segua con attenzione le istruzioni di montaggio dei pedali, una collocazione scorretta potrebbe danneggiare il filetto del pedale o della biella. Le posizioni destra e sinistra si dovranno prendere con l’ utente montato sul sellino, in posizione pronta per realizzare l’ allenamento. Il pedale destro (20R), marchiato con la lettera (R), si avviterà in senso orario nella biella destra, marchiata con la lettera (R). Stringa con forza, Fig.4. Il pedale sinistro (20L), marchiato con la lettera (L), si avviterà in senso antiorario nella biella sinistra, marchiata con la lettera (L). Stringa con forza, Fig.4. Una volta collocati i pedali, introduca l’ estremità del fissaggio piede nella scanalatura del pedale ed adattandolo alla sua scarpa lo fissi al pedale.

5. MONTAGGIO DELLA GUIDA.-

Collocare il tubo-guida (8) nel tubo dell’unità principale (1) en el tubo posteriore (9), Fig.5, collocare i bulloni (76) e le rondelle (65). Ritirare i bulloni (84) dal supporto della guida (7), collocare il pomello (15) nel supporto e ricollocare i bulloni (84) estratti prima, Fig.5.33

Ritirare i bulloni (77) e le rondelle (65) del supporto sulla guida (7). Posizionare il manico destro (4) nel supporto (7) e ricollocare i bulloni (77) e le rondelle (65) ritirate prima, Fig.7. Posizionare il manico sinistro (5)nel supporto (7) e ricollocare i bulloni (77) e le rondelle (65) ritirate prima, Fig.7. Collocare il tubo del sellino (6) nel supporto della guida (7), Fig.8, utilizando i bulloni (76) e le rondelle (65). Ritirare i bulloni (77) e le rondelle (65) dal sellino (19A). Collocare il sellino (19A) sul tubo del sellino (6) como mostra la Fig.9, collocare i bulloni (77) con le rondelle (65) ritirati prima e stringere con forza. Collocare lo schienale (19B) como mostra la Fig. 9, collocare i pomelli (53).

7. MONTAGGIO DEL TUBO – H853.-

Ritirare i bulloni (77) e le rondelle (66) dall’unità centrale (1). Prendere il tubo (2) e introdurre il coperchio frontale (35). Introdurre il cavo (59) fuoriuscente (1) nel tubo (2) e estrarlo dal foro del telecomando, Fig.10A. Avvicinare il tubo (2) al tubo fuoriuscente dall’unità principale (1), collegare i cavi(58) y (89), Fig.10A. Introdurre in seguito il tubo (2) nel tubo fuoriuscente dall’unità principale (1) e collocare i bulloni (77) e le rondelle (66) ritirate prima, assicurandosi che nessun cavo rimanga incastrato fra le due strutture. Far scivolare il coperchi frontale verso il basso (35), Fig.10A. Introduca la punta dell’ alaggio (59) nel supporto del cavo di comando di tensione (57) come mostra la Fig.10A, a continuazione tiri dell’ alaggio fino ad introdurlo nella fessura, vedere Fig.10A. Collocare il telecomando (57) nel tubo (2) usando il bullone (70) e la rondella (71), Fig.10A.

7. MONTAGGIO DEL TUBO–

H854B.- Ritirare i bulloni (77) e le rondelle (66) dall’unità centrale (1). Prendere il tubo (2) e introdurre il coperchio frontale (35), Fig.10B. Avvicinare il tubo (2) al tubo fuoriuscente dall’unità principale (1), collegare i cavi (58) e (59), Fig.10B. Introdurre in seguito il tubo (2) nel tubo fuoriuscente dall’unità principale (1) e collocare i bulloni (77) e le rondelle (66) ritirate prima, assicurandosi che nessun cavo rimanga incastrato fra le due strutture.

8. COLOCACIÓN DEL MANILLAR.-

Avvicinare il manubrio (3) al tubo (2), introdurre il cavalletto nel cavo del handgrip (60) che fuoriesce dal manubrio dal foro sul tubo (2). Posizionare il manubrio (3) nel tubo del manubrio (2) e collocare le fascette(91) per H853 e (94) per H854B, la bussola (90) e il pomello (52), Fig.11.34

Ritirare i bulloni (82) dal monitor (18). Di seguito collegare i terminali (58) e (60) con i terminali fuoriuscenti da monitor (18), Fig.12. Collocare il monitor (18) sulla piastra del tubo (2), come indica la Fig.12 facendo attenzione di non incastare i cavi. Fissare il monitor con le viti ritirate in precedenza. (82). LIVELLAZIONE.- Una volta collocato l’ apparecchio nel suo luogo definitivo per la realizzazione dell’ allenamento, verifichi che il suo assestamento sul pavimento e la sua livellazione siano corretti. Questo si otterrà avvitando più o meno i piedi regolabili (A) come mostra la Fig.13. SPOSTAMENTO ED IMMAGAZZINAGGIO.- L’ apparecchio è munito di ruote (B), Fig.14, che rendono più semplice il suo spostamento. Le ruote che si trovano nella parte anteriore del suo apparecchio faciliteranno la manovra di collocare il suo apparecchio nel luogo scelto alzando leggermente la parte posteriore e spingendo, come indicato sulla Fig.14. Conservi il suo apparecchio in un luogo secco che subisca le minori variazioni di temperatura possibili.

Introduca la spina (m) del trasformatore (91) nel punto di collegamento (k), del corpo centrale (1), (parte anteriore inferiore) e colleghi il trasformatore di corrente alla rete elettrica da 220 V, Fig.15. Per qualsiasi domanda, non esitate a mettervi in contatto con il Servizio di Assistenza Tecnica, chiamando al telefono di attenzione al cliente (consultare l’ultima pagina del presente manuale).
