MANUAL DE USUARIO AMP 106 T LD Systems

USER'S MANUAL BEDIENUNGSANLEITUNG MANUEL D'UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D'USO

LDsystems LD

INFORMACIÓN SOBRE ESTAS

INSTRUCCIONES DE USO 50

USO CONFORME A LA NORMATIVA 50

EXPLICACIONES DE TÉRMINOS Y SÍMBOLOS 50

INSTRUCCIONES DE SEGURIDAD 51

CONTENIDO DEL EMBALAJE 54

INTRODUCCIÓN 54

CONEXIONES, MANDOS E INDICADORES 55

CONEXIONES DEL BLOQUE DE TERMINALES 57

EJEMPLO DE CONEXIÓN 58

MONTAJE BAJO/SOBRE LA MESA 59

CUIDADO, MANTENIMIENTO Y REPARACIÓN 60

DIMENSIONES 61

DATOS TÉCNICOS 62

DISPOSICIÓN 64

DECLARACIONES DEL FABRICANTE 65

POLSKI

INFORMACJE DOTYCZĄCE NINIEJSZEJ

INSTRUKCJI OBSŁUGI 66

STOSOWANIE ZGODNIE Z PRZEPISAMI 66

OBJAŚNIENIA TERMINÓW I SYMBOLI 66

INSTRUKCJE BEZPIECZEŃSTWA 67

ZAWARTOŚĆ OPAKOWANIA 70

WPROWADZENIE 70

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI 71

POŁĄCZENIA TERMINALI ZACISKOWYCH 73

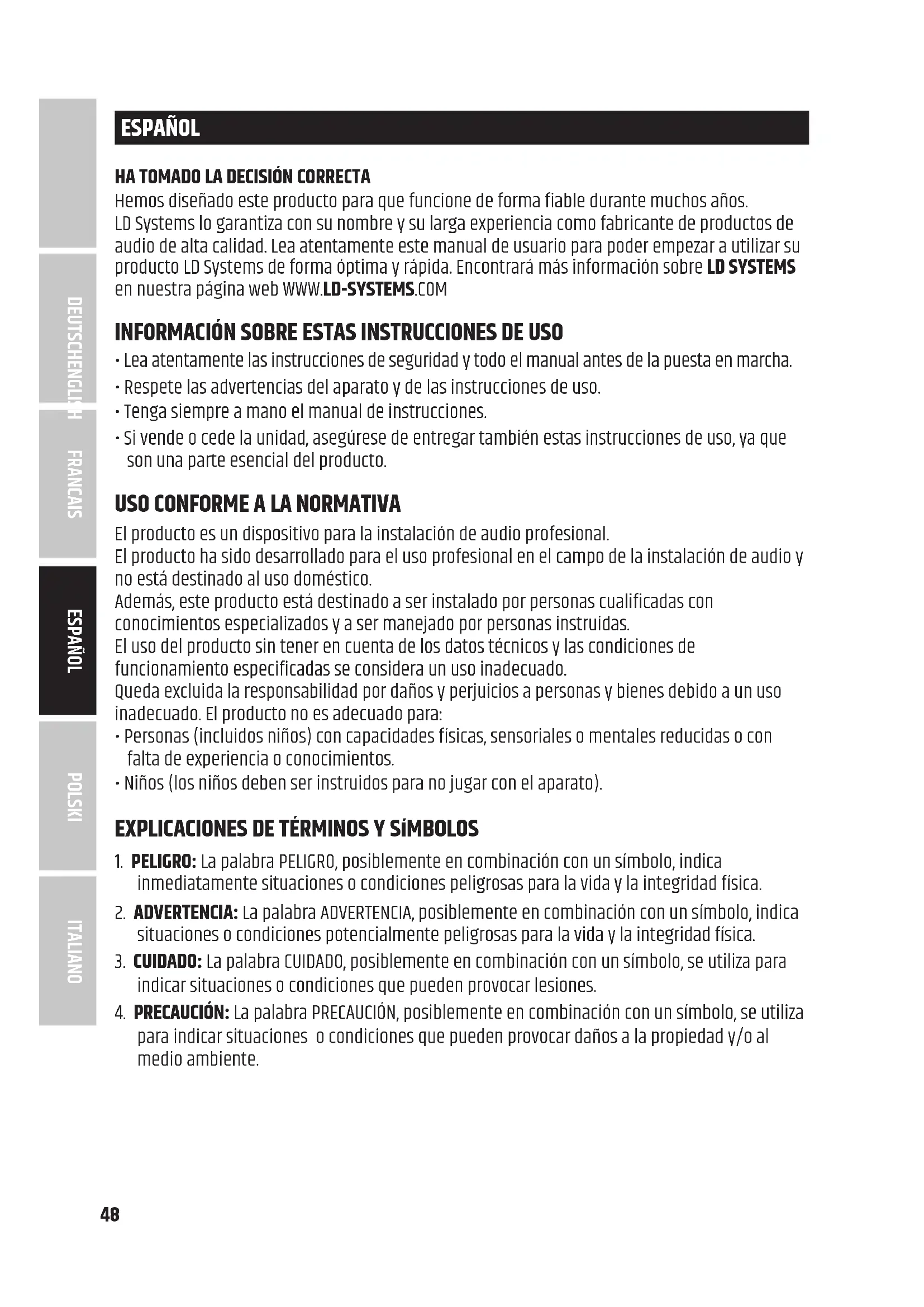

HA TOMADO LA DECISIÓN CORRECTA

Hemos diseñado este producto para que funcione de forma fiable durante muchos años.

LD Systems lo garantiza con su nombre y su larga experiencia como fabricante de productos de audio de alta calidad. Lea atentamente este manual de usuario para poder empezar a utilizar su producto LD Systems de forma óptima y rápida. Encontrará más información sobre LD SYSTEMS en nuestra página web WWW.LD-SYSTEMS.COM

INFORMACIÓN SOBRE ESTAS INSTRUCCIONES DE USO

• Lea atentamente las instrucciones de seguridad y todo el manual antes de la puesta en marcha.
• Respete las advertencias del aparato y de las instrucciones de uso.
• Tenga siempre a mano el manual de instrucciones.
• Si vende o cede la unidad, asegúrese de entregar también estas instrucciones de uso, ya que son una parte esencial del producto.

USO CONFORME A LA NORMATIVA

El producto es un dispositivo para la instalación de audio profesional.

El producto ha sido desarrollado para el uso profesional en el campo de la instalación de audio y no está destinado al uso doméstico.

Además, este producto está destinado a ser instalado por personas cualificadas con conocimientos especializados y a ser manejado por personas instruidas.

El uso del producto sin tener en cuenta de los datos técnicos y las condiciones de funcionamiento especificadas se considera un uso inadecuado.

Queda excluida la responsabilidad por daños y perjuicios a personas y bienes debido a un uso inadecuado. El producto no es adecuado para:

• Personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia o conocimientos.
• Niños (los niños deben ser instruidos para no jugar con el aparato).

EXPLICACIONES DE TÉRMINOS Y SÍMBOLOS

1. PELIGRO: La palabra PELIGRO, posiblemente en combinación con un símbolo, indica inmediatamente situaciones o condiciones peligrosas para la vida y la integridad física.
2. ADVERTENCIA: La palabra ADVERTENCIA, posiblemente en combinación con un símbolo, indica situaciones o condiciones potencialmente peligrosas para la vida y la integridad física.
3. CUIDADO: La palabra CUIDADO, posiblemente en combinación con un símbolo, se utiliza para indicar situaciones o condiciones que pueden provocar lesiones.
4. PRECAUCIÓN: La palabra PRECAUCIÓN, posiblemente en combinación con un símbolo, se utiliza para indicar situaciones o condiciones que pueden provocar daños a la propiedad y/o al medio ambiente.

Este símbolo indica los peligros que pueden causar una descarga eléctrica.

Este símbolo indica los puntos de peligro o las situaciones peligrosas.

Este símbolo indica los peligros debidos a las superficies calientes.

Este símbolo indica los peligros debidos a niveles de volumen elevados.

Este símbolo indica información complementaria sobre el funcionamiento del producto.

Este símbolo indica una unidad que no contiene ninguna pieza reemplazable por el usuario.

INSTRUCCIONES DE SEGURIDAD

PELIGRO:

1. No abra ni modifique la unidad.
2. Si el aparato deja de funcionar correctamente, si se han introducido líquidos u objetos en el interior del aparato, o si éste ha sufrido algún otro tipo de daño, apáguelo inme diatamente y desconéctelo de la red eléctrica. Este aparato sólo puede ser reparado por especialistas autorizados.
3. Para las unidades de la clase de protección 1, el conductor de protección de tierra debe estar conectado correctamente. No desconecte nunca el conductor de protección de tierra. Los dispositivos de la clase de protección 2 no tienen un conductor de protección a tierra.
4. Asegúrese de que los cables con tensión no estén doblados o dañados mecánicamente.
5. Nunca puentee el fusible de la unidad.

ADVERTENCIA:

1. La unidad no debe ponerse en funcionamiento si presenta daños evidentes.
2. La unidad sólo puede instalarse sin conectar a la corriente.
3. Si el cable de alimentación de la unidad está dañado, no utilice la unidad.
4. Los cables de red conectados permanentemente sólo pueden ser sustituidos por una persona cualificada.

ATENCIÓN:

1. No utilice el aparato si ha estado expuesto a grandes fluctuaciones de temperatura (por ejemplo, después del transporte). La humedad y la condensación podrían dañar la unidad. No encienda el aparato hasta que haya alcanzado la temperatura ambiente.
2. Asegúrese de que la tensión y la frecuencia de la red eléctrica coinciden con los valores indicados en el aparato. Si el aparato dispone de un selector de tensión, no lo conecte hasta que esté correctamente ajustado. Utilice únicamente cables de red adecuados.
3. Para desconectar completamente el aparato de la red eléctrica, no basta con pulsar el interruptor de encendido/apagado del aparato.
4. Asegúrese de que el fusible utilizado corresponde al tipo impreso en la unidad.
5. Asegúrese de que se han tomado las medidas adecuadas contra la sobretensión (por ejemplo, la caída de un rayo).
6. Respete la corriente de salida máxima especificada en las unidades con conexión de salida de alimentación. Asegúrese de que el consumo total de corriente de todas las unidades conectadas no supera el valor especificado.
7. Sustituya los cables de red únicamente por cables originales.

PELIGRO:

1. ¡Peligro de asfixia! Las bolsas de plástico y las piezas pequeñas deben mantenerse fuera del alcance de las personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas.
2. ¡Peligro de caída! Asegúrese de que la unidad está bien instalada y no puede caerse. Utilice únicamente soportes o fijaciones adecuadas (especialmente para instalaciones permanentes). Asegúrese de que los accesorios están correctamente instalados y asegurados. Asegúrese de que se respetan las normas de seguridad aplicables.

ADVERTENCIA:

1. Utilice el aparato sólo de la manera prevista.
2. Utilice el aparato sólo con los accesorios recomendados y previstos por el fabricante.
3. Durante la instalación, respete las normas de seguridad aplicables en su país.
4. Después de conectar el aparato, compruebe todos los recorridos de los cables para evitar daños o accidentes, por ejemplo, por peligro de tropiezo.
5. Asegúrese de respetar la distancia mínima especificada con respecto a los materiales normalmente inflamables Si no se indica explícitamente, la distancia mínima es de 0,3 m.

ATENCIÓN:

1. En el caso de los componentes móviles, como los soportes de montaje u otros componentes móviles, existe la posibilidad de que se produzcan atascos.
2. En el caso de las unidades con componentes accionados por motor, existe el riesgo de lesiones por el movimiento de la unidad. Los movimientos bruscos del equipo pueden provocar reacciones de sobresalto.

ATENCIÓN:

1. No instale ni haga funcionar el aparato cerca de radiadores, registros de calor, estufas u otras fuentes de calor. Asegúrese siempre que la unidad está instalada de forma que esté suficientemente refrigerada y no pueda sobrecalentarse.
2. No coloque fuentes de ignición, como velas encendidas, cerca del aparato.
3. Las aberturas de ventilación no deben estar cubiertas y los ventiladores no deben estar bloqueados.
4. Utilice la protección original o la caja proporcionada por el fabricante para el transporte.
5. Evite golpes o impactos en la unidad.
6. Tenga en cuenta la clase de protección IP, así como las condiciones ambientales, como la temperatura y la humedad, según la especificación.
7. Los dispositivos pueden seguir desarrollándose constantemente. En caso de discrepancias entre las instrucciones de uso y el etiquetado del aparato en lo que respecta a las condiciones de funcionamiento, el rendimiento u otras características del aparato, siempre tiene prioridad la información del aparato.
8. La unidad no es adecuada para climas tropicales y para el funcionamiento por encima de los 2000 m sobre el nivel del mar.

ATENCIÓN:

La conexión de los cables de señal puede provocar un ruido considerable. Asegúrese de que los dispositivos conectados a la salida están silenciados cuando se enchufan. De lo contrario, los niveles de ruido pueden causar daños.

¡ATENCIÓN A LOS PRODUCTOS DE AUDIO DE ALTO VOLUMEN!

Esta unidad está destinada a un uso profesional.

La operación comercial de este aparato está sujeta a las regulaciones y directrices nacionales aplicables para la prevención de accidentes.

Daños auditivos debidos a un volumen elevado y a una exposición continua: El uso de este producto puede generar niveles de presión sonora (SPL) elevados que pueden causar daños auditivos. Evitar la exposición a un volumen alto.

NOTAS PARA LOS EQUIPOS DE INSTALACIÓN EN INTERIORES

1. Las unidades para aplicaciones de instalación están diseñadas para un funcionamiento continuo.
2. Las unidades para instalación en interiores no son resistentes a la intemperie.
3. Las superficies y las piezas de plástico de los equipos de instalación también pueden envejecer, por ejemplo, debido a la radiación UV y a las fluctuaciones de temperatura. Por lo general, esto no conlleva restricciones de funcionamiento.
4. En los equipos instalados de forma permanente es de esperar que se depositen impurezas, por ejemplo, polvo. Tenga en cuenta las instrucciones de cuidado.
5. A menos que se indique explícitamente lo contrario en la unidad, las unidades están previstas para alturas de instalación inferiores a 5 m.

CONTENIDO DEL EMBALAJE

Saque el producto del embalaje y retire todo el material de embalaje. Compruebe que todos los elementos están presentes y notifique a su distribuidor inmediatamente después de la compra si falta algún elemento o está dañado. El embalaje del AMP 106 T incluye los siguientes elementos:

• 1 amplificador de instalación AMP 106 T
• 1 x fuente de alimentación
• 1 juego de regletas de bornes
• 1 x Juego de montaje para montaje debajo o sobre mesa
• Instrucciones de uso

INTRODUCCIÓN

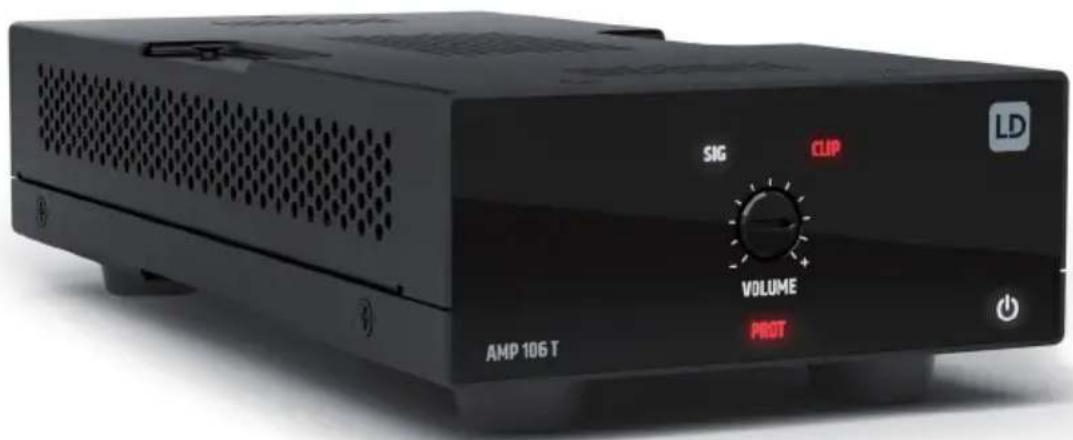

El AMP 106 T es un miniamplificador de instalación de 1 canal de la serie TICA ^® que es ideal para instalaciones de sonido que requieran un equipo de dimensiones reducidas, muy eficiente y con refrigeración pasiva.

El amplificador de clase D de 60 W, muy eficiente, con selector LO-Z/HI-Z y salidas de 4 Ω/100 V/70 V, se refrigera por convección y ofrece una solución sencilla a los instaladores profesionales.

Su tamaño de 1/4 de rack de 19" de ancho y 1 U de altura, permite instalar el miniamplificador AMP 106 T en cualquier lugar.

Las placas de montaje suministradas ofrecen una gran versatilidad y permiten una instalación discreta, ya sea sobre la mesa o en la pared. La instalación en falso techo tampoco es un problema, gracias a su tamaño compacto y a la refrigeración pasiva.

Para ahorrar espacio en las instalaciones en rack, con una bandeja de rack opcional se pueden colocar hasta cuatro productos de la serie TICA ^® , uno al lado del otro.

Las conexiones del bloque de terminales en las entradas de línea balanceadas y las salidas de altavoz facilitan el cableado.

Gracias al mando a distancia, se puede ajustar cómodamente el volumen o poner el amplificador en modo En espera en cualquier momento, incluso cuando está oculto.

La solución perfecta para instaladores profesionales y usuarios que buscan una solución compacta, muy eficaz y fácil de integrar.

CARACTERÉSTICAS

• Miniamplificador profesional
• Amplificador de clase D de 60 W con selector LO-Z/HI-Z y salidas de 4 Ω/100 V/70 V
• Formato pequeño, 1/4 de rack de 19", 1 U
• Funcionamiento silencioso gracias a la refrigeración sin ventilador
• Opciones de control remoto de volumen y modo En espera
• Fuente de alimentación conmutada externa de gran intervalo de tensiones de entrada
• Incluye placas de montaje para una instalación de audio discreta
• Adecuado para instalación fija en falso techo
• Entrada de línea balanceada y salida de altavoz con conectores de terminales
• Panel frontal de fácil manejo con indicadores led de señal, clip y protección
• Bandeja de rack opcional para combinar con otros productos de la serie TICA®

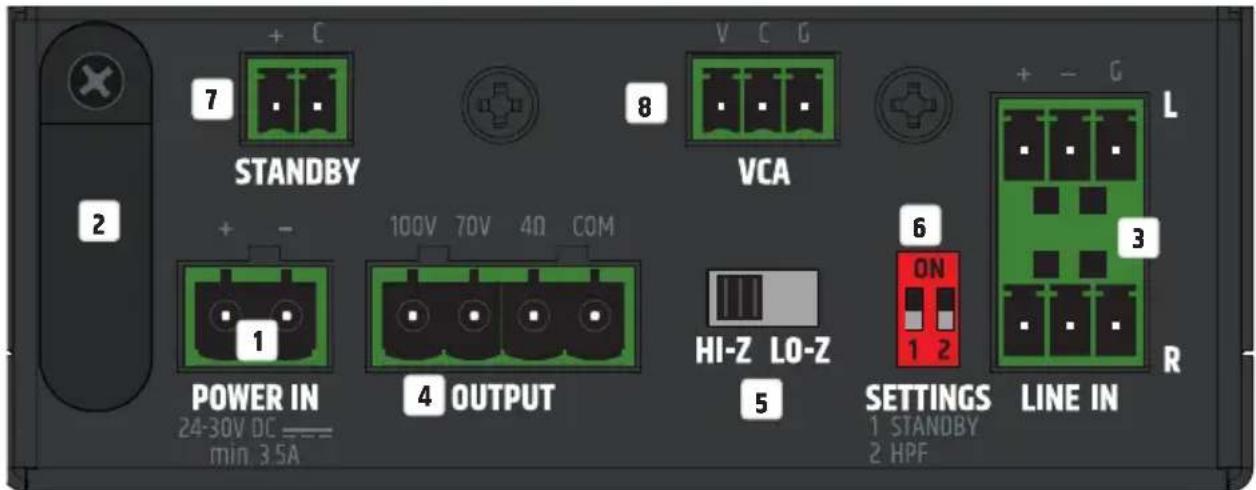

CONEXIONES, MANDOS E INDICADORES

7 + C STANDBY 8 V C G VCA + - G L 2 + - 100V 70V 40 COM POWER IN 24-30V DC ———— min. 3.5A 4 OUTPUT HI-Z LO-Z 5 6 ON 1 2 R SETTINGS LINE IN 1 STANDBY 2 HPF

1 CONEXIÓN DEL BLOQUE DE TERMINALES DE ALIMENTACIÓN

Conexión del bloque de terminales para alimentar el equipo. Para evitar que se dañe el equipo, utilice solo la fuente de alimentación original suministrada con el equipo.

2 SUJETACABLES

Utilice el sujetacables para el cable flexible de la fuente de alimentación, para así proteger los bloques de terminales de alimentación del equipo y del cable y evitar que el conector se suelte involuntariamente.

3 LINE IN L/R

Entradas de audio analógicas y balanceadas por bloques de terminales. Los pines +, - y G son para la señal de entrada balanceada (adecuada para el cableado no balanceado). Las señales de las entradas L y R se suman internamente en mono. Se suministran los bloques de terminales.

4 OUTPUT

La salida de altavoz con conector de terminales (bloque de terminales suministrado) permite utilizar altavoces de baja impedancia con una impedancia mínima de 4 Ω (conmutador LO-Z/HI-Z en la posición LO-Z) como altavoces de 70 V o 100 V (conmutador LO-Z/HI-Z en la posición HI-Z). Tenga en cuenta la correcta asignación de los pines del bloque de terminales (consulte la sección CONEXIONES DEL BLOQUE DE TERMINALES en este manual). La potencia total de los altavoces conectados debe corresponder aproximadamente a la potencia del amplificador.

5 HI-Z / LO-Z

Antes de poner en funcionamiento el equipo, ¡asegúrese de que el conmutador está en la posición correcta!

Altavoces de baja impedancia: LO-Z

Altavoces de 70 V y 100 V: HI-Z

6 SETTINGS

Microconmutador DIP 1 STANDBY: Mueva el microconmutador a la posición ON para activar la función En espera automática del equipo.

Si la función En espera está activada, el amplificador entrará automáticamente en modo En espera si no se detecta ninguna señal de audio durante 20 minutos. Esto reduce el consumo de energía de una manera inteligente. En cuanto hay señal de audio, el amplificador sale automáticamente del modo En espera y vuelve a estar totalmente operativo en unos 3 segundos.

Durante el modo En espera, el símbolo de encendido del panel frontal se ilumina de color rojo. Si el símbolo de encendido se ilumina de color blanco, el equipo está operativo.

Microconmutador DIP 2 HPF: Mueva el microconmutador a la posición ON para activar el filtro paso altos (110 Hz).

7 STANDBY

El modo En espera puede activarse manualmente con la ayuda de un botón externo (interruptor momentáneo). Pulse el botón para activar el modo En espera y silenciar las salidas de los altavoces. Pulse de nuevo el botón para finalizar el modo En espera. La función En espera mediante el botón externo tiene prioridad sobre la función de espera automática (véase SETTINGS).

8 VCA

Conector de bloque de terminales para el control externo de volumen. El volumen máximo se ajusta con el control VOLUME del panel frontal. Una vez ajustado el volumen máximo, utilice el control externo de volumen para ajustar el volumen del equipo desde el valor mínimo hasta el valor máximo prefijado. Tenga en cuenta la correcta asignación de los pines del bloque de terminales (consulte la sección CONEXIONES DEL BLOQUE DE TERMINALES en este manual).

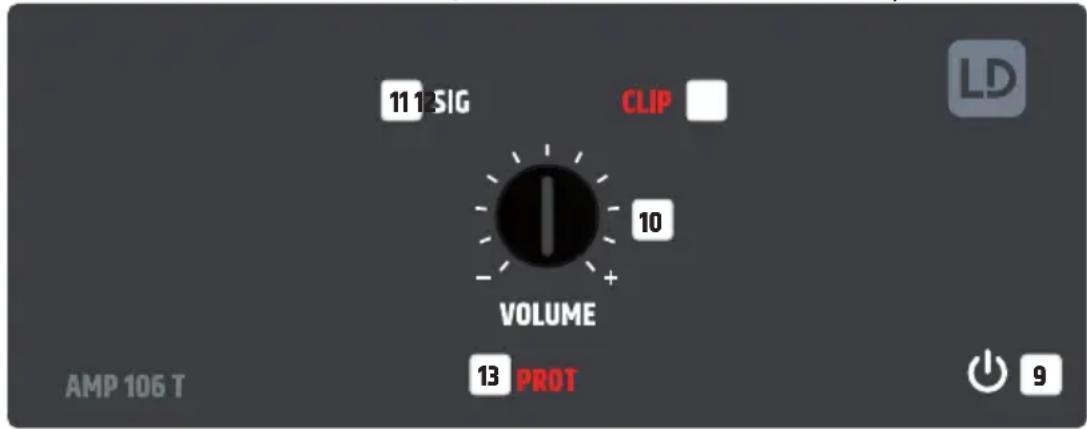

El símbolo de encendido se ilumina de color blanco si el amplificador de instalación está operativo. En el modo En espera, el símbolo se ilumina de color rojo.

10 VOLUME

Control de volumen. Gírelo a la derecha para subir el volumen; gírelo a la izquierda para bajarlo.

11 SIG (SIGNAL)

En cuanto haya una señal de audio en el amplificador, el indicador de señal se iluminará de color blanco.

12 CLIP

El indicador CLIP se iluminará si hay sobrecarga en el amplificador. En este caso, reduzca el volumen. Si no lo hace, es posible que la reproducción del sonido esté distorsionada y que se dañe el amplificador y los altavoces.

13 PROT (PROTECCIÓN)

El indicador PROTECT se iluminará de forma fija si hay sobrecarga o sobrecalentamiento del sistema, si se produce un cortocircuito en el cableado a los altavoces o si hay alguna avería. En estos casos, el amplificador se silenciará automáticamente. Desenchufe el amplificador de la toma eléctrica y deje que se enfrié el tiempo necesario.

Soluzione el posible cortocircuito en el cableado a los altavoces. Vuelva a enchufar el amplificador a la red eléctrica. Si el indicador PROTECT sigue encendido, significa que hay una avería en la electrónica del amplificador. Póngase en contacto con un servicio técnico autorizado.

REJILLAS DE VENTILACIÓN

Para evitar daños en el equipo, no tape las rejillas de ventilación de los laterales izquierdo y derecho y de la parte superior e inferior del equipo y asegúrese de que el aire puede circular sin obstáculos. Si se cubren las rejillas de ventilación de la parte superior o inferior de la carcasa cuando se monta debajo o encima de una mesa no es crítico, ya que la refrigeración proporcionada por las aberturas de ventilación de los laterales es suficiente.

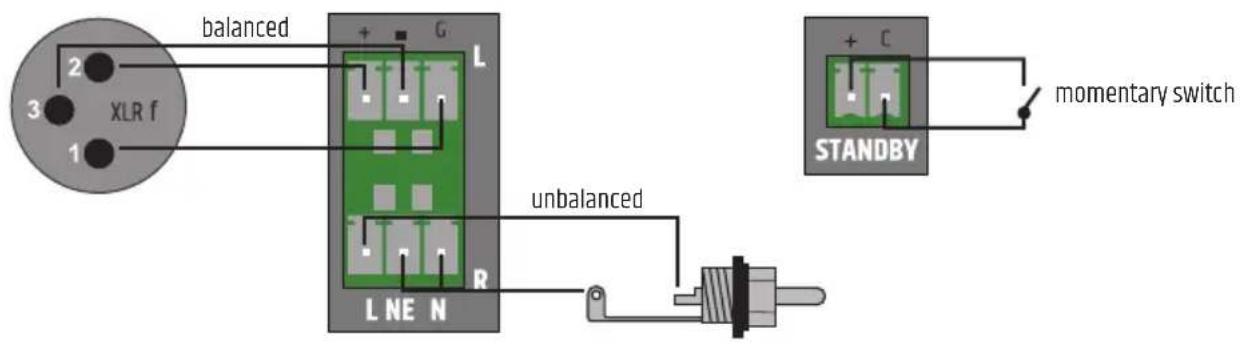

CONEXIONES DEL BLOQUE DE TERMINALES

CONEXIONES LINE IN L / R DE ENTRADA DE LÉNEA CONEXIONES STANDBY

CONECTORES DE SALIDA

HI-Z LO-Z 100V 70V 4G COM OUTPUT - + - min 4o

HI-Z LO-Z 100V 10V 4Q COM OUTPUT COM 100V

HI-Z LO-Z 100V 10V AG COM OUTPUT COM 70V 70V

ATENCIÓN: Al cablear los bloques de terminales, tenga en cuenta la asignación correcta de los pines/terminales. ¡El fabricante no asume ninguna responsabilidad por los daños causados por un cableado incorrecto!

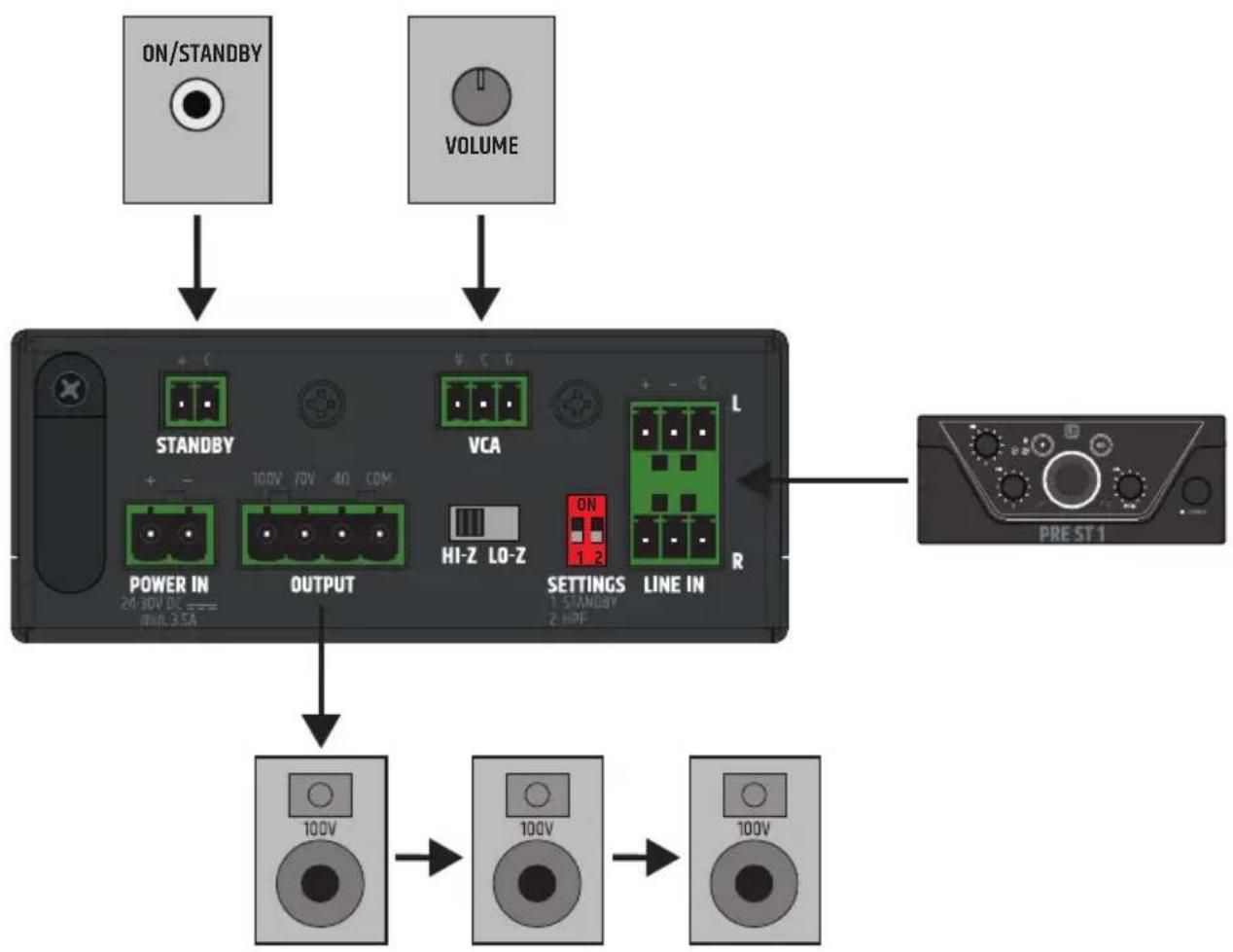

EJEMPLO DE CONEXIÓN


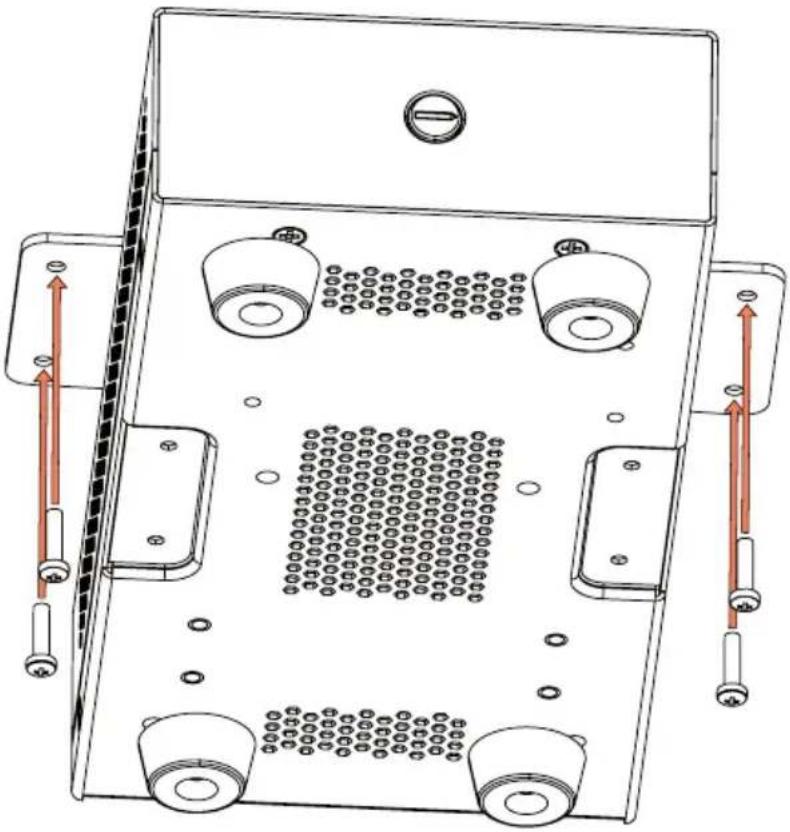

MONTAJE BAJO/SOBRE LA MESA

En la parte superior e inferior de la carcasa hay dos huecos, cada uno con dos orificios roscados M3, para montar el equipo debajo o encima de una mesa. Atornille las dos placas de montaje suministradas a la parte superior o inferior utilizando los tornillos avellanados M3 también suministrados. Ahora puede fijar el equipo en la posición deseada (ver la siguiente imagen; tornillos de fijación no suministrados). Para el montaje sobre una mesa, es necesario retirar previamente los cuatro pies de goma.

CUIDADO, MANTENIMIENTO Y REPARACIÓN

Para garantizar el buen funcionamiento del equipo a largo plazo, hay que limpiarlo con regularidad y, si es necesario, hacerle las revisiones necesarias. Los requisitos de mantenimiento dependen de la intensidad de uso y del entorno en el que se utilice. Por lo general, recomendamos una inspección visual antes de cada puesta en marcha. Además, recomendamos llevar a cabo todas las medidas de mantenimiento aplicables que se especifican a continuación una vez cada 500 horas de funcionamiento o, en caso de uso menos intensivo, al cabo de un año como máximo. Las reclamaciones de garantía pueden estar limitadas en caso de defectos debidos a un mantenimiento inadecuado.

LIMPIEZA (LLEVADA A CABO POR EL USUARIO)

ADVERTENCIA Antes de realizar cualquier trabajo de mantenimiento, desconecte la alimentación eléctrica y, si es posible, todas las conexiones del aparato.

¡NOTA! Un cuidado inadecuado puede provocar el deterioro del equipo e incluso destruirlo.

1. Las superficies de la carcasa deben limpiarse con un paño limpio y húmedo. Asegúrese de que la humedad no pueda penetrar en el dispositivo.
2. Las entradas y salidas de aire deben limpiarse regularmente para eliminar el polvo y la suciedad. Si se utiliza aire comprimido, hay que tener cuidado para evitar que se dañe el equipo (por ejemplo, los ventiladores deben estar tapados).
3. Los cables y los contactos de los enchufes deben limpiarse regularmente para eliminar el polvo y la suciedad.
4. En general, no deben utilizarse productos de limpieza ni agentes abrasivos, ya que de lo contrario podría dañarse el acabado de la superficie. En particular, los disolventes como el alcohol pueden perjudicar el buen funcionamiento de las juntas de la carcasa.
5. Por lo general, los equipos deben guardarse en un lugar seco y protegido del polvo y la suciedad.

MANTENIMIENTO Y REPARACIÓN (SOLO POR PERSONAL CUALIFICADO)

¡PELIGRO! Hay componentes con tensión en el equipo. Incluso después de desenchufar el equipo del suministro eléctrico, puede haber tensiones residuales dentro del equipo, por ejemplo, en los condensadores.

NOTA: No hay componentes en el equipo que puedan ser reparadas por parte del usuario.

NOTA: Los trabajos de mantenimiento y reparación solo pueden ser realizados por personal especializado y autorizado por el fabricante. En caso de duda, consulte al fabricante.

NOTA: Los trabajos de mantenimiento realizados de forma incorrecta pueden comprometer el derecho a la garantía.

NOTA: Si utiliza kits de conversión/adaptación proporcionados por el fabricante, asegúrese de seguir las instrucciones de instalación incluidas.

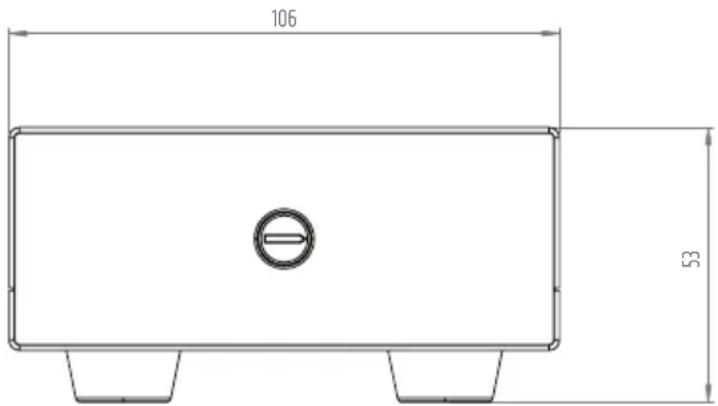

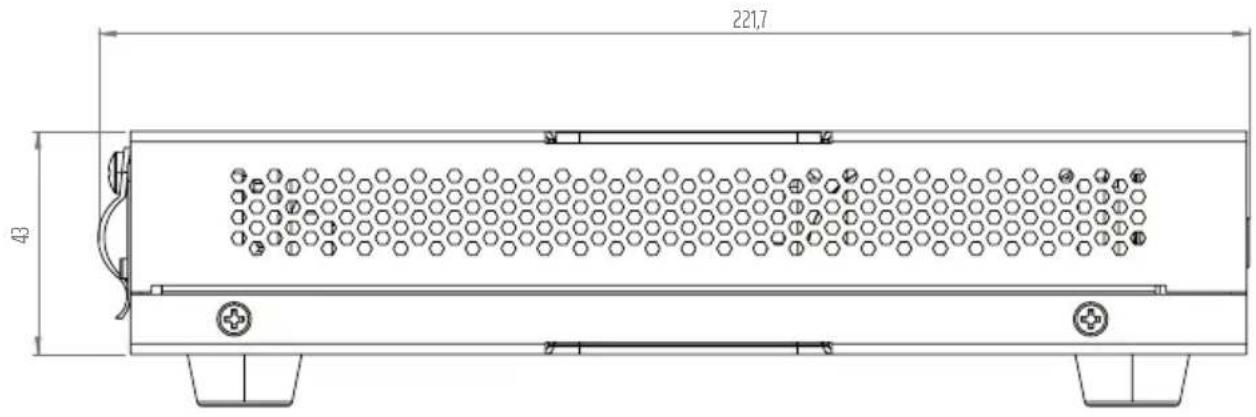

DIMENSIONES

106 53

221,7 43

DATOS TÉCNICOS

Referencia del producto	LDAMP106T
Tipo de producto	Amplificador de potencia de instalación
Entradas de línea	2
Conectores de entrada de línea	Entradas de línea balanceadas, bloque de terminales de paso 3,81 mm (3 pines)
Salidas de línea	0
Salidas de potencia	1 con selector de salida (LO-Z/HI-Z)
Refrigeración	Refrigeración por convección
Niveles de prioridad	1
Sección de entrada
Sensibilidad nominal de entrada	8,5 dBu (senoidal de 1 kHz, ganancia máxima)
Saturación nominal de entrada	18 dBu (senoidal de 1 kHz, ganancia 0 dB)
THD + ruido	< 0,02 % (SPK OUT, 4 dBu, ancho de banda 20 kHz)
Respuesta en frecuencia	20 Hz - 20 kHz (LO-Z SPK OUT, -0,5 dB)
Impedancia de entrada	12 kΩ (balanceado)
Relación señal-ruido	>100 dB (SPK OUT, 8 dBu, ganancia máxima, ancho de banda 20 kHz, ponderación A)
Relación señal-ruido (condiciones óptimas)	>102 dB (SPK OUT, +13 dBu, ancho de banda 22 kHz, ponderación A)
CMRR	>48 dB (SPIK OUT, 4 dBu, 1 kHz)
Ganancia	-33 a 18 dB
Conector	2 bloques de terminales de 3 pines, paso de 3,81 mm
Umbral de reactivación en espera	-30 dBu

Referencia del producto LDAMP106T

Control externo

Volumen principal Potenciómetro externo de 10 kΩ (lineal), bloque de terminales con paso de 3,5 mm (3 pines)

Modo En espera Pulsador momentáneo externo, bloque de terminales de 3,5 mm de paso (2 pines)

Salida del amplificador

Tipo Clase D

Salidas del amplificador 1 canal, suma a mono. LO-Z: carga mínima de 4 Ω. Salidas HI-Z: 70 o 100 V

Conector Bloque de terminales de 4 pines (5,08 mm de paso)

Potencia de salida RMS 60 W (senoidal continua de 1 kHz, carga de 4 Ω)

Potencia de pico de salida 72 W (ráfaga sinusoidal de 100 ms de 1 kHz a una carga de 4 Ω)

Respuesta en frecuencia 15 Hz - 20 kHz (LO-Z, -1 dB)

20 Hz - 20 kHz (HI-Z, -1 dB)

Filtro paso altos 110 Hz

Protección Sobretensión, tensión baja, sobretemperatura, cortocircuito, detección de continua

Alimentación eléctrica

Tipo Fuente de alimentación conmutada externa

Tensiones 100–240 VAC (± 10 %), 50–60 Hz

Fusible No

Conector secundario Bloque de terminales, 5,08 mm, 2 pines

Tensión secundaria 24 V DC

Corriente secundaria 3,5 A

Clasificación de seguridad Clase 1

Consumo eléctrico máx. 75 W (senoidal 1 kHz y carga de 4 Ω)

Consumo eléctrico en reposo 2 W (sin señal de entrada)

Consumo eléctrico en espera <1 W

Temperatura operativa 0–40 °C, < 85 % de humedad, sin condensación

General

Tiempo para entrar 20 minutos en espera

Material Chasis de acero, panel frontal de plástico

Dimensiones (An. x Al. x F.) 106 x 53 x 221,7 mm (altura con pies de goma)

Peso 1,3 kg

Accesorios incluidos Fuente de alimentación externa, placas de montaje en superficie, bloques de terminales para conexiones eléctricas.

DISPOSICIÓN

Embalaje:

1. Los envases pueden introducirse en el sistema de reciclaje a través de los canales habituales de eliminación.
2. Por favor, separe el embalaje de acuerdo con las leyes de eliminación y las normas de reciclaje de su país.

Dispositivo:

1. Este aparato está sujeto a la Directiva Europea sobre Residuos de Aparatos Eléctricos y Electrónicos en su versión modificada. Directiva RAEE Residuos de aparatos eléctricos y electrónicos. Los electrodomésticos y las pilas viejas no deben depositarse en la basura doméstica. El aparato viejo o las pilas deben eliminarse a través de una empresa de eliminación de residuos autorizada o de una instalación municipal de eliminación de residuos. Respete la normativa vigente en su país
2. Respete todas las leyes de eliminación aplicables en su país.
3. Como cliente particular, puede obtener información sobre las opciones de eliminación respetuosa con el medio ambiente del distribuidor al que compró el producto o de las autoridades regionales pertinentes.

Baterías y pilas recargables:

1. Las pilas y las baterías recargables no deben depositarse en la basura doméstica. Las baterías y pilas recargables deben eliminarse a través de una empresa de eliminación de residuos autorizada o de una instalación de eliminación municipal.
2. Respete todas las leyes y reglamentos de eliminación aplicables en su país.
3. Como cliente particular, puede obtener información sobre las opciones de eliminación respetuosa con el medio ambiente del distribuidor al que compró el producto o de las autoridades regionales pertinentes.
4. Los aparatos con pilas o acumuladores que no puedan ser retirados por el usuario deben ser entregados en un punto de recogida de aparatos eléctricos.

DECLARACIONES DEL FABRICANTE

GARANTÍA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / [phone].

Nuestras condiciones de garantía actuales y la limitación de responsabilidad se pueden encontrar en: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf.

En caso de servicio, póngase en contacto con su distribuidor.

CONFORMIDAD CE

Adam Hall GmbH declara por la presente que este producto cumple con la siguiente directiva (si procede).

RTTE (1999/5/CE) o RED (2014/53/UE) a partir de junio de 2017

Directiva de baja tensión (2014/35/UE)

Directiva EMV (2014/30/UE)

RoHS (2011/65/UE)

Puede consultar la declaración de conformidad completa en www.adamhall.com.

Además, también puede solicitarla en [e-mail].

DECLARACIÓN DE CONFORMIDAD DE LA EU

Las declaraciones de conformidad de los productos cubiertos por las Directivas LVD, EMC y RoHS pueden solicitarse en [e-mail].

Las Declaraciones de Conformidad para productos sujetos a la Directiva RED pueden solicitarse en www.adamhall.com/compliance/.

Se reservan las erratas y los errores, así como los cambios técnicos o de otro tipo

POLSKI

DOKONAŁEŚ WŁAŚCIWEGO WYBORU!
