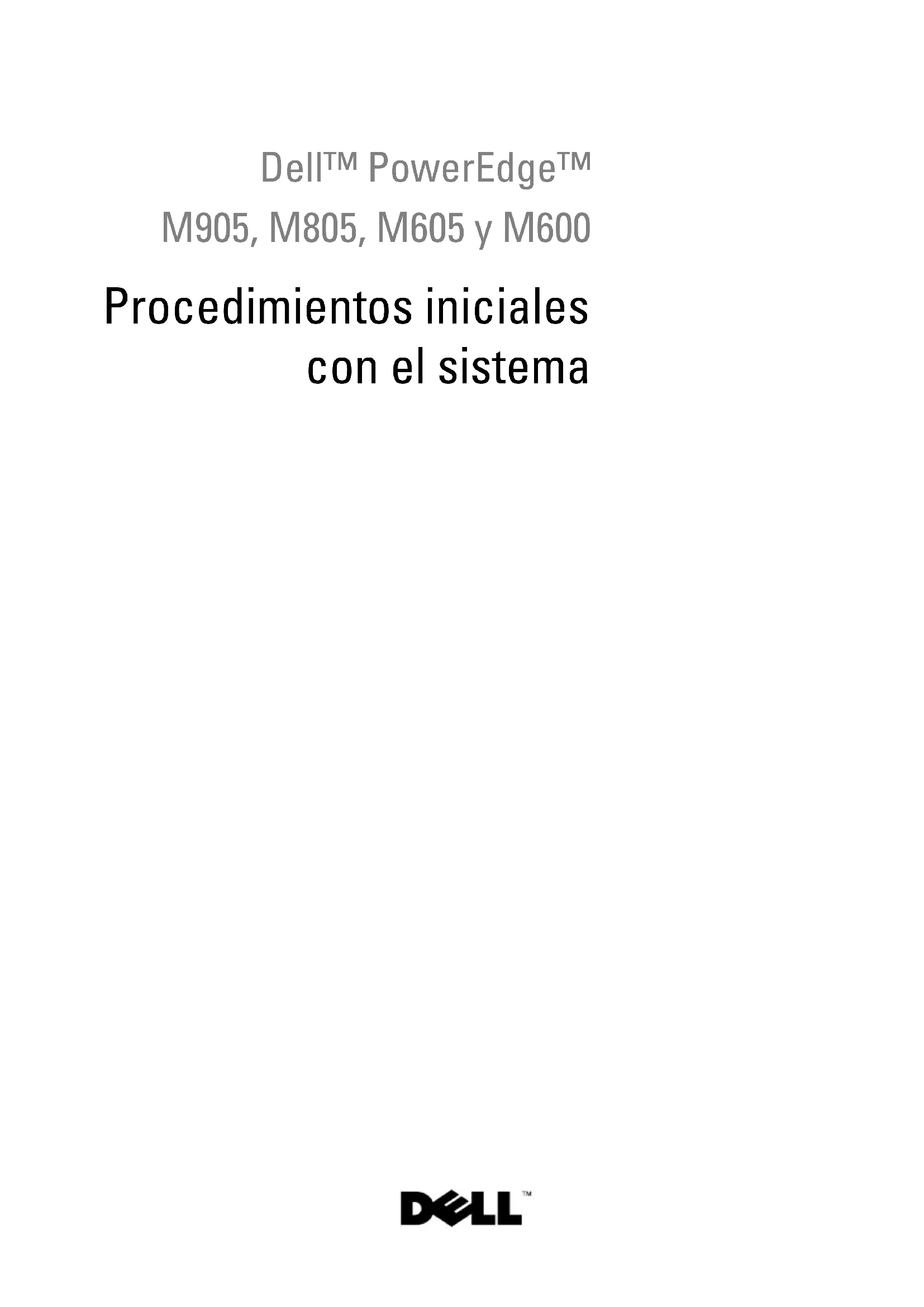

MANUAL DE USUARIO PowerEdge M605 DELL
Procedimientos iniciales con el sistema
Procedimientos iniciales con el sistema
Notas, avisos y precauciones
NOTA: Una NOTA proporciona información importante que le ayudará a utilizar mejor el ordenador.
AVISO: Un AVISO indica la posibilidad de daños en el hardware o la pérdida de datos, e informa de cómo evitar el problema.
PRECAUCIÓN: Un mensaje de PRECAUCIÓN indica el riesgo de daños materiales, lesiones o incluso la muerte.
La información contenida en este documento puede modificarse sin previo aviso. © 2008 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de este documento en cualquier forma sin la autorización por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y Dell OpenManage son marcas comerciales de Dell Inc.; Microsoft, Windows y Windows Server son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos o en otros países; AMD y AMD Opteron son marcas comerciales de Advanced Micro Devices, Inc.; Intel y Xeon son marcas comerciales registradas de Intel Corporation; SUSE es una marca comercial registrada de Novell, Inc.; Red Hat y Enterprise Linux son marcas comerciales registradas de Red Hat, Inc.; VMware es una marca comercial registrada de VMware, Inc. en los Estados Unidos o en otras jurisdicciones.
Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Modelo BMX01
Mayo de 2008 N/P R431C Rev. A00
Características del sistema
En esta sección se describen las características principales del hardware y el software del sistema. También se ofrece información sobre otros documentos que puede necesitar para instalar el sistema y sobre cómo obtener asistencia técnica.
Características del alojamiento del sistema
El alojamiento del sistema M1000e (chasis) presenta las características siguientes:
Características de escalabilidad
- Compatibilidad con hasta dieciséis módulos de alta densidad (módulos de servidor) de media altura u ocho de altura completa.
- Compatibilidad con tres niveles de red Fabric de E/S, que pueden seleccionarse a partir de combinaciones de módulos Ethernet, Infiniband y Fibre Channel.
Se pueden instalar hasta seis módulos de E/S en el alojamiento, que pueden ser módulos de conmutador Fibre Channel, de paso a través Fibre Channel, de conmutador Infiniband, de conmutador Ethernet y de paso a través Ethernet.
Características de fiabilidad
- Nueve módulos de ventilador del sistema de acoplamiento activo redundantes.
- Tres fuentes de alimentación de acoplamiento activo de 2 360 vatios y tres paneles de relleno para el hueco de la fuente de alimentación o bien seis fuentes de alimentación de acoplamiento activo de 2 360 vatios. Las tres fuentes de alimentación proporcionan alimentación al sistema; al añadir tres fuentes de alimentación adicionales, se proporciona una redundancia 3+3.
AVISO: Las fuentes de alimentación sólo se pueden conectar a una unidad de distribución de alimentación (PDU). No se pueden conectar directamente a una toma eléctrica.
AVISO: El alojamiento del sistema requiere una fuente de energía de 200-240 V.
Características de administración de sistemas
- Una controladora de administración del chasis (CMC), que proporciona varias funciones básicas de administración de sistemas:
- Administración de energía del alojamiento y administración térmica:
- La CMC supervisa los requisitos de alimentación del sistema y es compatible con el modo opcional de activación dinámica de la fuente de alimentación para que la CMC pueda activar fuentes de alimentación o colocarlas en modo de espera de forma dinámica, según los requisitos de carga y redundancia, para mejorar la eficiencia energética.
- La CMC notifica el consumo de energía en tiempo real.
- La CMC admite un límite de energía opcional, que generará una alerta o desencadenará acciones para que el consumo de energía del alojamiento no sobrepase el límite predefinido.
- La CMC supervisa y controla los ventiladores de refrigeración en función de mediciones reales de la temperatura interna y ambiente.
- La CMC proporciona informes completos de errores o de estado y del inventario del alojamiento.
– La CMC permite configurar de forma centralizada los valores siguientes:
- La configuración de red y de seguridad de la CMC
- Los ajustes de redundancia y límite de energía
- Los ajustes de red de iDRAC y de los conmutadores de E/S
- El primer dispositivo de inicio de los módulos de alta densidad
- La CMC comprobará la coherencia de la red Fabric de E/S entre los módulos de E/S y los módulos de alta densidad, y desactivará componentes del sistema, si procede, para proteger el hardware del sistema.
- Seguridad de acceso de los usuarios.
- Una ranura para tarjeta SD en la tarjeta CMC admite una función de WWN/MAC opcional persistente que permite la utilización de WWN/MAC basados en ranuras para los módulos de alta densidad, lo que simplifica su instalación y sustitución.
La CMC cuenta con dos puertos Ethernet. El puerto “Gb1” se utiliza para la conexión a la red de administración externa. El puerto “Stack” permite conectar secuencialmente CMC de alojamientos adyacentes. Un conmutador Ethernet de 24 puertos proporciona una comunicación interna a 100 Mb con los módulos de alta densidad, los módulos de E/S, un módulo iKVM opcional y una segunda CMC redundante opcional, y proporciona una conexión de 10/100/1000 Mb a la red de administración externa.
NOTA: El conmutador Ethernet de 24 puertos está reservado para la comunicación interna entre la iDRAC de los módulos de alta densidad y la CMC, y luego con la red de administración externa.
Se puede instalar una segunda CMC opcional para obtener redundancia de sustitución tras error de acoplamiento activo.
- Un panel de control del alojamiento que incluye una pantalla LCD que proporciona información actual sobre la infraestructura y los módulos de alta densidad, así como notificación de errores.
-
Un módulo de teclado, vídeo y ratón integrados (iKVM) Avocent opcional, que presenta las características siguientes:
-
El iKVM mantiene todas las conexiones del módulo de alta densidad mientras se conmuta la entrada desde cada módulo de alta densidad.
- El acceso a iKVM local se puede desactivar de forma remota para cada módulo de alta densidad a través de la interfaz de usuario de iDRAC.
- Un conector VGA.
- Dos puertos USB para las conexiones del teclado y del ratón.
NOTA: La funcionalidad USB está sujeta a la conexión de una interfaz de vídeo, como por ejemplo un cable de monitor.
- Un puerto ACI RJ-45 para la conexión en cascada con conmutadores externos KVM analógicos Dell y Avocent y conmutadores KVM sobre IP con puertos ARI. La conexión ACI tiene prioridad sobre los puertos KVM del panel posterior.
- También se puede acceder al iKVM desde el panel de control situado en la parte frontal del alojamiento. Se admite la función KVM frontal o posterior, pero no ambas simultáneamente.
NOTA: Cuando hay un intento de transmisión simultánea por los puertos iKVM frontal y posterior, el iKVM frontal se activa de manera predeterminada. El acceso al iKVM frontal se puede desactivar a través de la interfaz de usuario de la CMC.
Características del módulo de alta densidad
Características de rendimiento
PowerEdge M905
- Cuatro procesadores AMD™ Opteron™ serie 8000 de dos o cuatro núcleos.
- Un mínimo de 8 GB de módulos de memoria DDR2 a 677 MHz, ampliables a un máximo de 192 GB mediante la instalación de pares de módulos de 1 GB, 2 GB, 4 GB o 8 GB en los 24 zócalos de módulo de memoria de la placa base del módulo de alta densidad. El módulo de alta densidad también admite la sustitución de memoria si ocho o dieciséis zócalos de módulo de memoria están ocupados por módulos de memoria idénticos.
- Una ranura para tarjeta SD (Secure Digital) para la compatibilidad integrada con Hyperviser.
PowerEdge M805
- Dos procesadores AMD Opteron serie 2000 de dos o cuatro núcleos.
- Un mínimo de 4 GB de módulos de memoria DDR2 a 677 MHz, ampliables a un máximo de 128 GB mediante la instalación de pares de módulos de 1 GB, 2 GB, 4 GB o 8 GB en los 16 zócalos de módulo de memoria de la placa base del módulo de alta densidad. El módulo de alta densidad también admite la sustitución de memoria si ocho o dieciséis zócalos de módulo de memoria están ocupados por módulos de memoria idénticos.
- Una ranura para tarjeta SD para la compatibilidad integrada con Hyperviser.
PowerEdge M600
- Uno o dos procesadores Intel ^ Xeon ^ de dos o cuatro núcleos.
- Un mínimo de 1 GB de módulos de memoria FBD a 677 MHz, ampliables a un máximo de 64 GB mediante la instalación de pares de módulos de 512 MB, 1 GB, 2 GB, 4 GB o 8 GB en los ocho zócalos de módulo de memoria de la placa base del módulo de alta densidad. El módulo de alta densidad también admite la sustitución de memoria o la duplicación de memoria si los ocho zócalos de módulo de memoria están ocupados por módulos de memoria idénticos.
PowerEdge M605
- Uno o dos procesadores AMD - Opteron serie 2000 de dos o cuatro núcleos.
- Un mínimo de 1 GB de módulos de memoria DDR2 a 677 o 800 MHz, ampliables a un máximo de 64 GB mediante la instalación de pares de módulos de 512 MB, 1 GB, 2 GB, 4 GB o 8 GB en los ocho zócalos de módulo de memoria de la placa base del módulo de alta densidad. El módulo de alta densidad también admite la sustitución de memoria.
Características comunes
- Los módulos de alta densidad PowerEdge M805 y M905 admiten una o dos unidades de disco duro SAS de 2,5 pulgadas.
- Los módulos de alta densidad PowerEdge M600 y M605 admiten una o dos unidades de disco duro SATA de 2,5 pulgadas o bien una o dos unidades de disco duro SAS de 2,5 pulgadas.
NOTA: Las unidades de disco duro SAS y SATA no pueden combinarse en un módulo de alta densidad.
Se admiten unidades de acoplamiento activo si hay una tarjeta controladora RAID opcional instalada en el módulo de alta densidad.
- Tres puertos compatibles con USB 2.0 (PowerEdge M805 y M905) o dos puertos compatibles con USB 2.0 (PowerEdge M605 y M600) que admiten dispositivos como un ratón, un teclado, una unidad flash, una unidad de disquete o una unidad óptica.
NOTA: Sólo se admiten dispositivos USB suministrados por Dell.
- Un subsistema de vídeo integrado compatible con VGA con una controladora de vídeo ATI RN50. Este subsistema de vídeo contiene 32 MB de memoria de vídeo SDRAM (no ampliable). La resolución máxima es de 1 280 x 1 024 con 65 000 colores (no entrelazados).
- Una controladora iDRAC (Integrated Dell Remote Access Controller), que proporciona administración remota del sistema, administración de energía del módulo de alta densidad, compatibilidad con KVM virtual y medios virtuales, sistema de alertas remoto y registro de eventos.
- Cuatro puertos Ethernet de 1 GB admitidos por dos controladoras Broadcom 5709S integradas de dos puertos (PowerEdge M805 y M905), o dos puertos Ethernet de 1 GB admitidos por dos controladoras Broadcom 5708S integradas (PowerEdge M600 y M605). Se admiten el motor de descarga TCP/IP (TOE) y el inicio iSCSI.
Para una la lista completa de características del sistema, consulte “Especificaciones técnicas” en la página 172.
Con el sistema se incluye el software siguiente:
- Un programa de configuración del sistema para ver y cambiar rápidamente información de configuración del sistema. Para obtener más información sobre este programa, consulte “Uso del programa de configuración del sistema” en el Manual del propietario del hardware.
- Funciones de seguridad mejoradas, como una contraseña del sistema y una contraseña de configuración, disponibles a través del programa de configuración del sistema.
- Diagnósticos del sistema para evaluar los componentes del sistema y los dispositivos. Para obtener información sobre los diagnósticos del sistema, consulte “Ejecución de los diagnósticos del sistema” en el Manual del propietario del hardware.
- Controladores de vídeo para visualizar los programas de aplicación más conocidos en modos de alta resolución.
- Software y documentación de administración de sistemas. El software de administración de sistemas se utiliza para administrar y supervisar los módulos de alta densidad individualmente, así como el sistema en su totalidad, incluidos todos los módulos de alta densidad, módulos de conmutador de red, fuentes de alimentación y ventiladores. El software de administración de sistemas administra el sistema de forma local y remota en una red. Dell recomienda utilizar el software de administración de sistemas que se incluye con este sistema.
- Software de soluciones opcional para alojamiento web, almacenamiento en caché o equilibrio de carga. Consulte la documentación del software de soluciones para obtener más información.
Sistemas operativos admitidos
- Microsoft ^ Windows Server ^TM 2003 Web, Standard y Enterprise (x86 de 32 bits) Edition con SP2
- Microsoft Windows Server 2003 Standard, Enterprise y DataCenter (x64) Edition con SP1 y SP2
- Microsoft Windows Server 2003 R2 Standard y Enterprise (x86 de 32 bits) Edition con SP1 y SP2
- Microsoft Windows Server 2003 R2 Standard, Enterprise y DataCenter (x64) Edition con SP1 y SP2
- Microsoft Windows Server 2008 Standard Edition con SP1, SP2, DataCenter v EM64T
• R e d Enterprise Linux® AS, ES y WS (versión 4) y EM64T - Red Hat Enterprise Linux AS y ES (versión 4) (ia32 )
• Red Hat Enterprise Linux Server AS y ES (versión 5) (ia32)
• Red Hat Enterprise Linux Server AS, ES y WS (versión 5) y EM64T
• S U® lSinuE Enterprise Server 9 (x86_64) con SP3 y EM64T - SUSE Linux Enterprise Server 10 (x86_64) y EM64T
• V M WESX3.lr e - VMWare ESX 3.5
Otra información útil
PRECAUCIÓN: Consulte la información sobre normativas y seguridad suministrada con el sistema. La información sobre la garantía puede estar incluida en este documento o constar en un documento aparte.
- La Guía de configuración proporciona información sobre cómo configurar el alojamiento del sistema y los módulos de alta densidad.
- En los documentos Guía de instalación del rack o Instrucciones de instalación del rack, incluidos con el rack, se describe cómo instalar el sistema en un rack.
- En el Manual del propietario del hardware se proporciona información sobre las características del sistema y se describe cómo solucionar problemas del sistema e instalar o sustituir componentes. Este documento puede encontrarse en los CD incluidos con el sistema o en support.dell.com.
- En la publicación Dell Chassis Management Controller User's Guide (Guía del usuario de la controladora de administración del chasis de Dell) se proporciona información detallada sobre el uso de las funciones de administración remota del sistema.
- Los CD o DVD que se suministran con el sistema proporcionan documentación y herramientas para configurar y administrar el sistema.
- En la documentación del software de administración de sistemas se describen las funciones, los requisitos, la instalación y el funcionamiento básico del software.
- En la documentación del sistema operativo se describe cómo instalar (si es necesario), configurar y utilizar el software del sistema operativo.
- En la documentación de los componentes adquiridos por separado se incluye información para configurar e instalar las opciones correspondientes.
- Algunas veces, con el sistema se incluyen actualizaciones que describen los cambios realizados en el sistema, en el software o en la documentación.
NOTA: Compruebe si hay actualizaciones en support.dell.com y, si las hay, léalas antes de proceder a la instalación, puesto que a menudo sustituyen la información contenida en otros documentos.
- Es posible que se incluyan notas de la versión o archivos Léame para proporcionar actualizaciones de última hora relativas al sistema o a la documentación, o material de consulta técnica avanzada destinado a técnicos o usuarios experimentados.
Obtención de asistencia técnica
Si no comprende algún procedimiento descrito en esta guía o si el sistema no funciona del modo esperado, consulte el Manual del propietario del hardware.
Tiene a su disposición el servicio de formación y certificación Dell para empresas. Para obtener más información, visite www.dell.com/training. Es posible que este servicio no se ofrezca en todas las regiones.
Instalación y configuración
PRECAUCIÓN: Antes de realizar el procedimiento siguiente, lea y siga las instrucciones de seguridad y la información importante sobre normativas incluidas con el sistema. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite www.dell.com/regulatory_compliance.
En esta sección se describen los pasos necesarios para configurar el sistema por primera vez.
Desembalaje del sistema
Desembale el sistema e identifique cada elemento. Guarde el material de embalaje por si lo necesita más adelante.

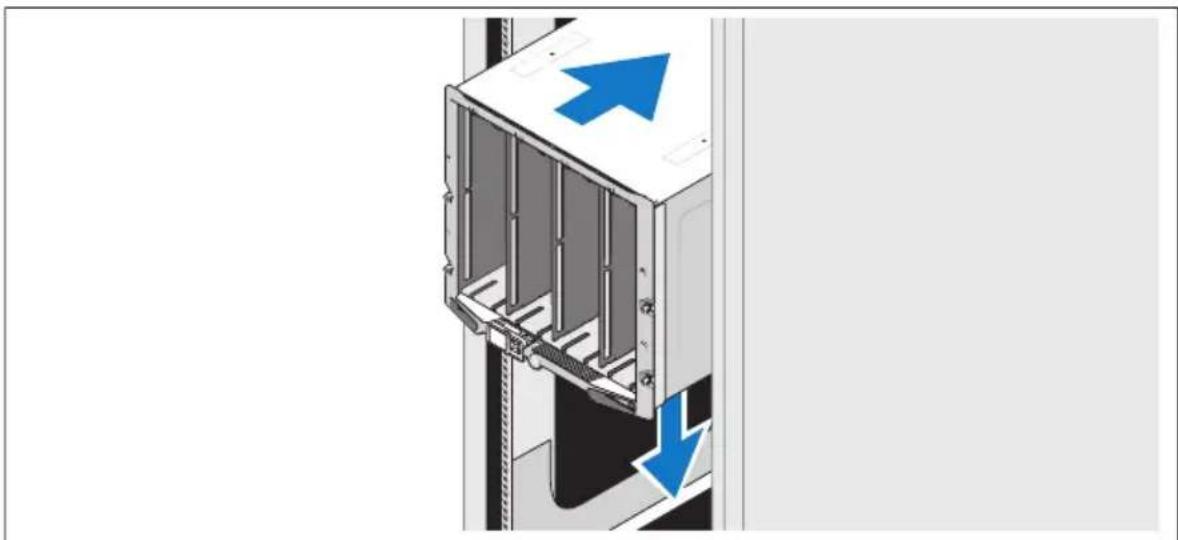

Instalación del sistema en un rack
Después de leer las instrucciones de seguridad incluidas en la documentación del sistema relativa a la instalación del rack, instale el sistema en el rack.
Consulte la documentación de instalación del rack para obtener instrucciones sobre la instalación del sistema en un rack. Para obtener pautas sobre alimentación y refrigeración, consulte información sobre la herramienta de planificación de la capacidad del rack (rack capacity planner) en www.dell.com.
Instalación de los módulos de alta densidad
Empezando por la parte superior, inserte los módulos en el alojamiento de izquierda a derecha. Una vez que el módulo de alta densidad esté bien instalado, el asa volverá a la posición de cierre.

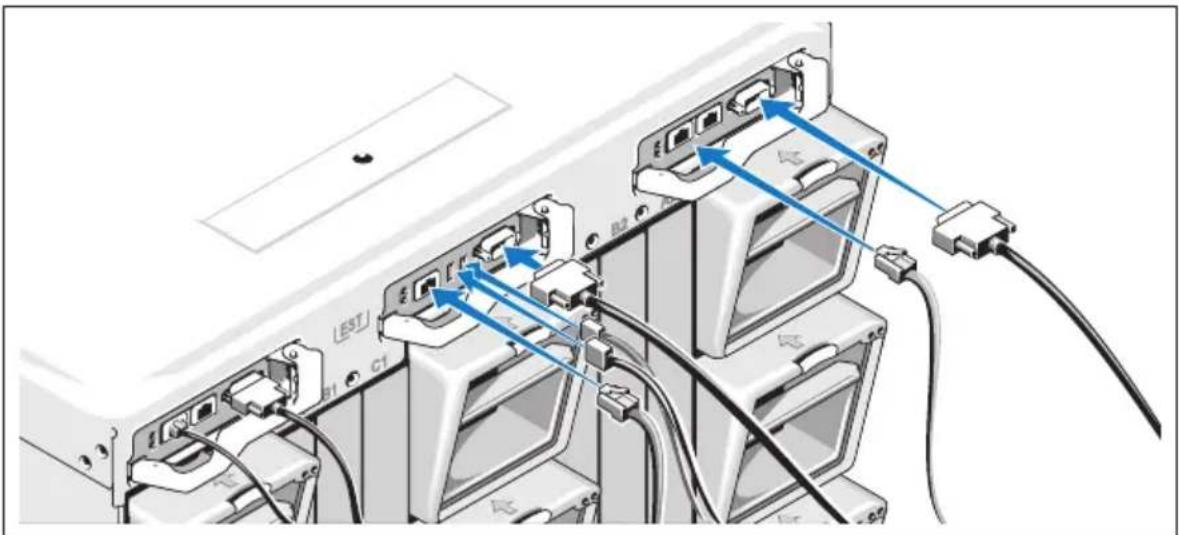

Conexión de los módulos CMC y KVM
Conecte el cable serie y el cable de red del sistema de administración al módulo CMC. Si va a instalar un segundo módulo CMC opcional, conéctelo también. Si con el chasis se incluyen módulos de alta densidad M805 o M905 preinstalados, la versión del firmware de la CMC será 1.2 o superior.
Conecte el teclado, el ratón y el monitor al módulo iKVM opcional.

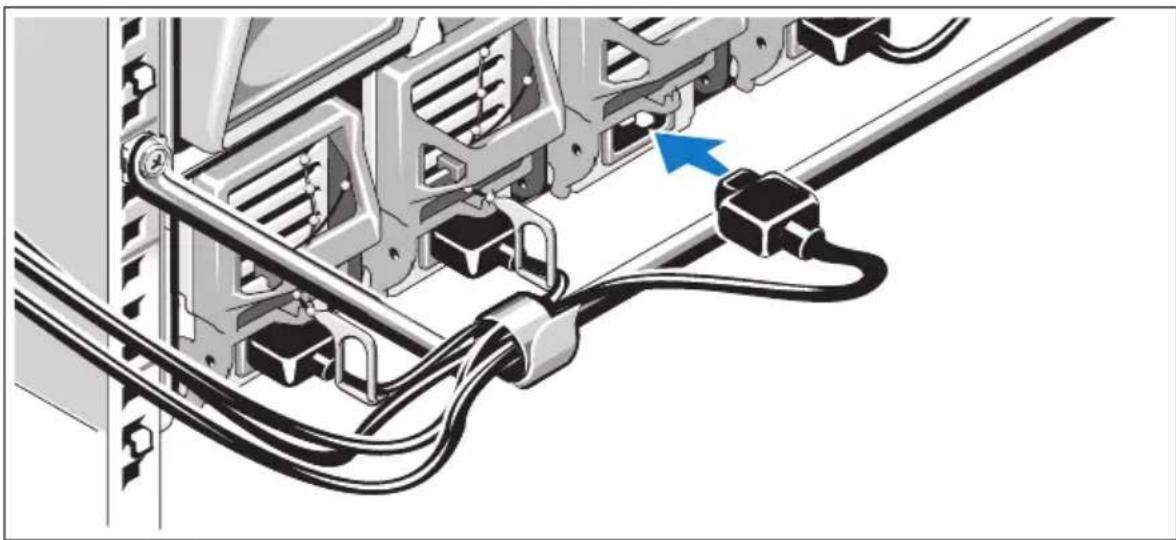

Conexión del sistema a la alimentación
Conecte los cables de alimentación del sistema a las fuentes de alimentación.
AVISO: Para evitar que los cables de alimentación se desconecten accidentalmente, utilice el gancho de plástico de cada fuente de alimentación para fijar el cable a la fuente de alimentación, y utilice la tira de velcro para fijar el cable a la barra liberadora de tensión.
A continuación, conecte el otro extremo de los cables de alimentación a una fuente de energía distinta, como por ejemplo un sistema de alimentación ininterrumpida (SAI) o una unidad de distribución de alimentación (PDU).
Encendido del sistema
Presione el botón de encendido del alojamiento. El indicador de alimentación debería encenderse.
Encendido de los módulos de alta densidad
Presione el botón de encendido de cada módulo de alta densidad o encienda los módulos mediante el software de administración de sistemas.
Finalización de la configuración del sistema operativo
Si ha adquirido un sistema operativo preinstalado, consulte la documentación del sistema operativo que se suministra con el sistema. Para instalar un sistema operativo por primera vez, consulte la Guía de instalación rápida. Asegúrese de que el sistema operativo está instalado antes de instalar hardware o software no adquirido con el sistema.
Especificaciones técnicas
Especificaciones del módulo de alta densidad
| Procesador | |
| Tipo de procesador | |
| PowerEdge M905 | Cuatro procesadores AMD Opteron serie 8000 de dos o cuatro núcleos |
| PowerEdge M805 | Dos procesadores AMD Opteron serie 2000 de dos o cuatro núcleos |
| PowerEdge M600 | Uno o dos procesadores Intel Xeon de dos o cuatro núcleos |
| PowerEdge M605 | Uno o dos procesadores AMD Opteron serie 2000 de dos o cuatro núcleos |
Memoria
| Arquitectura | |
| PowerEdge M600 | Módulos de memoria FB-DIMM clasificados para funcionar a 677 MHz |
| PowerEdge M905, M805 y M605 | Módulos de memoria DDR2 clasificados para funcionar a 677 MHz |
| Zócalos de módulo de memoria | |
| PowerEdge M905 | 24 zócalos de 240 patas |
| PowerEdge M805 | 16 zócalos de 240 patas |
| PowerEdge M605 y M600 | Ocho zócalos de 240 patas |
Memoria (continuación)
| Capacidades del módulo de memoria 512 MB (PowerEdge M605 y M600),1 GB, 2 GB, 4 GB u 8 GB | |
| RAM mínima Dos módulos de memoria por procesador | |
| PowerEdge M905 | 8 GB (ocho módulos de memoria de 1 GB) |
| PowerEdge M805 | 4 GB (cuatro módulos de memoria de 1 GB) |
| PowerEdge M600 y M605 | 1 GB (dos módulos de memoria de 512 MB) |
| RAM máxima | |
| PowerEdge M905 | 192 GB |
| PowerEdge M805 | 128 GB |
| PowerEdge M600 y M605 | 64 GB |
Unidades
| Unidades de disco duro | |
| PowerEdge M805 y M905 Una o dos unidades de disco duro SASde 2,5 pulgadas | |
| PowerEdge M600 y M605 | |
| Configuración SATA | Una o dos unidades de disco duro SATA de 2,5 pulgadas |
| Configuración SAS | Una o dos unidades de disco duro SAS de 2,5 pulgadasNOTA: Las unidades de disco duro SAS y SATA no pueden combinarse en un módulo de alta densidad M600 o M605. |
Conectores
Externos
USB
PowerEdge M805 y M905
Tres de 4 patas compatibles con USB 2.0
PowerEdge M600 y M605
Dos dc 4 patas compatibles con USB 2.0
Internos
Tarjeta SD (PowerEdge M805 y M905) Un conector para tarjetas SD
Controladoras Ethernet
Conjunto de chips
PowerEdge M805 y M905
Cuatro puertos Ethernet con compatibilidad con TOE e inicio iSCSI a través de dos controladoras Ethernet Broadcom 5709S integradas de dos puertos
PowerEdge M600 y M605
Dos puertos Ethernet con compatibilidad con TOE e inicio iSCSI a través de dos controladoras Broadcom 5708S integradas
Controladora de vídeo
Tipo de vídeo Controladora de vídeo ATI RN50
Memoria de vídeo 32 MB
Características físicas
PowerEdge M905 y M805
Altura
38,5 cm
Anchura
5 cm
Profundidad
48,6 cm
Peso (configuración máxima)
11,1 kg
PowerEdge M605 y M600
Altura
18,9 cm
Anchura
5 cm
Características físicas (continuación)
| Profundidad | 48,6 cm |
| Peso (configuración máxima) | Dc 5,2 a 6,4 kg |
Batería
| Batería del módulo de alta densidad Batería de tipo botón litio-ion CR2032de 3 V |
Especificaciones del alojamiento del sistema
Características físicas
| Altura 44,0 cm |
| Anchura 44,7 cm |
| Profundidad 75,5 cm |
| Peso (configuración máxima) 178,3 kg |
| Peso (vacío) 44,6 kg |
Módulo de fuente de alimentación
| Fuente de alimentación de CA/CC (por fuente de alimentación) | |
| Potencia | 2360 W |
| Conector | Enchufe hembra NEMA C20 |
| Disipación de calor | 1205 BTU/h (353 W) como máximo |
| Corriente de conexión máxima | En condiciones normales de línea y en todo el ambiente del rango operativo del sistema, la corriente de la conexión puede alcanzar los 55 A por cada fuente de alimentación durante 10 ms o menos. |
| Requisitos de voltaje del sistema 200-240 V, | 16 A, trifásico, 50/60 Hz |
| 200-240 V, 40,5 A, monofásico, 50/60 Hz | |
Módulo iKVM Avocent opcional
| Conectores posteriores de acceso externo | |
| USB | Dos conectores de 4 patas compatibles con USB 2.0 para el teclado y el ratón |
| Puerto ACI | RJ-45 |
| Vídeo | VGA de 15 patas |
Módulo de controladora de administración del chasis
| Conectores de acceso externo | |
| Administración remota | Dos puertos RJ-45 10/100/1000 Mb dedicados para una controladora de acceso remoto Ethernet integrada |
| Serie | 9 patas, DTE, compatible con 16550 |
| Vídeo | VGA de 15 patas |
| Batería Batería de tipo botón litio-ion CR2032de 3 V | |
| Tarjeta SD Una ranura de memoria para tarjeta flashSD (Secure Digital) interna dedicada para compatibilidad con FlexAddress | |
Panel de control del alojamiento
| Conectores de acceso externo | |
| USB | |
| PowerEdge M905 y M805 Tres conectores de 4 patas compatibles | |
| con USB 2.0 para el teclado y el ratón | |
| PowerEdge M605 y M600 | Dos conectores de 4 patas compatibles con USB 2.0 para el teclado y el ratón |
| Vídeo | VGA de 15 patas |
| Panel de navegación | |
| Características | Cuatro teclas de control del cursor, una tecla de selección, pantalla LCD |
Especificaciones del módulo de E/S
| Módulo de conmutador Ethernet PowerConnect M6220 | |
| Conectores de acceso externo | |
| Ethernet 10/100/1000 Mbps | Cuatro puertos RJ-45 de negociación automática |
| Serie | Un conector A de tipo USB 2.0 de 4 patas. Para la conexión al terminal, se debe utilizar un adaptador de A de tipo USB a D B 9 . |
| Módulos opcionales | Dos compartimientos opcionales. Cada compartimiento admite un módulo con dos puertos de apilamiento de 24 Gb, dos enlaces ascendentes de cobre CX4 de 10 Gb o dos XFP ópticos de 10 Gb. |
Módulo de conmutador Infiniband Cisco M7000E
| Conectores de acceso externo Ocho puertos de enlace ascendenteInfiniband DDR |
Módulo de paso a través Ethernet Gb
| Conectores de acceso externo 16 puertos | Ethernet RJ-45 |
Módulo de paso a través Fibre Channel
| Conectores de acceso externo | |
| Transceptor Fibre Channel | 16 puertos SFP externos que admiten velocidades FC de 1/2/4 Gbps |
Módulo de conmutador Fibre Channel Brocade
| Conectores de acceso externo | |
| Fibre Channel | Ocho puertos FC físicos (cuatro activados de manera predeterminada, actualizables a ocho) que admiten conexiones Fibre Channel a 1/2/4 Gbps |
| Puerto serie | RJ-45 |
Especificaciones ambientales
NOTA: Para obtener información adicional sobre medidas ambientales relativas a configuraciones de sistema específicas, vaya a dell.com/environmental_datasheets. El sistema no se debe usar en un entorno de oficina.
Temperatura
| En funcionamiento | Dc 10 a 35 °CNOTA: Por encima de los 900 m, la temperatura máxima se reduce en 1 °C por cada 300 m. |
| En almacenamiento | Dc -40 a 65 °C |
| Humedad relativa | |
| En funcionamiento | Del 8 al 85% (sin condensación) con una gradación de humedad máxima del 10% por hora |
| En almacenamiento | Del 5 al 95% (sin condensación) |
| Vibración máxima | |
| En funcionamiento | 0,26 Grms a 10–350 Hz durante 15 minutos |
| En almacenamiento | 1,54 Grms a 10–250 Hz durante 15 minutos |
| Impacto máximo | |
| En funcionamiento | Un choque en el sentido positivo del eje z de 31 G durante un máximo de 2,6 ms |
| En almacenamiento | |
| PowerEdge M905 y M805 | Seis choques ejecutados consecutivamente en los cjes x, y y z positivo y negativo de 71 G durante un máximo de 2 ms |
| PowerEdge M605 y M600 | Seis choques ejecutados consecutivamente en los cjes x, y y z positivo y negativo de 71 G durante un máximo de 2 ms |
| Altitud | |
| En funcionamiento | De -16 a 3 048 m |
| En almacenamiento | Dc -16 a 10 600 mהכלה |
| 15 350-10-2 Grms | הכלה |
| 15 250-10-2 Grms | הכלה |
| 31 G Z 2.6 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 G 71 | M805 ,PowerEdge M905 |
| M600 ,PowerEdge M605 | |
| (10,000 -50) 3048 -16 | (10,000 -50) 3048 -16 |
| (35,000 -50) 10,600 -16 | (35,000 -50) 10,600 -16 |
הַרְבָרִיֹתָהַתָהַתָהַתָהַתָהַתָהַתָהַתָהַתָהַתָהַתָהַתָהַתָהַתָהַתָהַתָהַתָהַתָ Gb Ethern
