Instrucciones generales de instalación

Información de seguridad importante

Requisitos del rack para VersaRails

Pies estabilizadores del rack

Tareas de instalación

Herramientas y material recomendados

Contenido del kit de rack VersaRails

Extracción de las puertas del rack

Montaje de los ensamblajes RapidRails

Instalación de los ensamblajes VersaRails . . . . . . 128 Instalación del sistema en el rack

Colocación y tendido de cables

Instalación de la barra liberadora de tensión

Conexión y agrupación de cables

Colocación de las puertas del rack

Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141116 ContenidoGuía de instalación del rack 117 Instrucciones de seguridad Siga estas pautas de seguridad para garantizar su propia seguridad y proteger el sistema y el entorno de trabajo frente a posibles daños. Para obtener información completa sobre seguridad y normativas, consulte la Guía de información del producto que se entrega con el sistema. La información sobre la garantía puede estar incluida en este documento o constar en un documento aparte. SEGURIDAD: Montaje de sistemas en rack Tenga en cuenta las precauciones siguientes para garantizar la estabilidad y la seguridad del rack. Consulte también la documentación de instalación del rack incluida con el sistema y el rack para ver los procedimientos y la información de precaución. Los sistemas se consideran componentes de un rack. Por lo tanto, “componente” se refiere a cualquier sistema, así como a los distintos periféricos o hardware compatible. PRECAUCIÓN: antes de instalar sistemas en un rack, instale los estabilizadores frontales y laterales para racks individuales, o bien los estabilizadores frontales para varios racks unidos. Si no se instalan estabilizadores antes de realizar el montaje de los sistemas, el rack puede volcarse, y ello puede producir lesiones personales. Por lo tanto, instale siempre los estabilizadores antes de instalar los componentes en el rack. Una vez que haya instalado el sistema o los componentes en el rack, no extraiga nunca del rack más de un componente a la vez por sus ensamblajes deslizantes. El peso de más de un componente extendido puede hacer que vuelque el rack y producir lesiones graves. NOTA: este sistema está homologado en cuanto a seguridad como unidad independiente y como componente para uso en un armario rack Dell™ utilizando el kit de rack del cliente. La instalación del sistema y el kit de rack en cualquier otro armario rack no ha sido aprobada por ninguna agencia de seguridad. Es su responsabilidad asegurarse de que la combinación final de sistema y rack cumpla los estándares de seguridad correspondientes y los requisitos de códigos de electricidad locales. Dell declina toda responsabilidad y garantía relacionadas con tales combinaciones.118 Guía de instalación del rack

• Los kits de rack están concebidos para ser montados en un rack por técnicos de servicio cualificados. Si instala el kit en cualquier otro rack, asegúrese de que éste cumpla las especificaciones de un rack Dell. PRECAUCIÓN: no mueva los racks sin la ayuda de otra persona. Debido a la altura y al peso del rack, se recomienda un mínimo de dos personas para realizar dicha tarea.

• Antes de realizar cualquier operación en el rack, asegúrese de que los estabilizadores estén fijados al rack, que lleguen hasta el suelo y que todo el peso del rack descanse sobre el suelo. Instale los estabilizadores frontales y laterales para un único rack, o los estabilizadores frontales para varios racks unidos.

• Cargue siempre el rack desde la parte inferior hacia arriba, colocando en primer lugar el elemento más pesado.

• El rack debe estar nivelado y estabilizado antes de extraer un componente.

• Tenga cuidado al presionar los pestillos de liberación de los rieles de componentes y al extraer o introducir un componente del rack, puesto que sus dedos pueden quedar aprisionados en los rieles deslizantes.

• No sobrecargue el circuito de alimentación de CA que suministra energía al rack. La carga total del rack no debe ser superior al 80 por ciento de la corriente nominal del circuito.

• Los componentes del rack deben disponer de una ventilación suficiente.

• No suba sobre ningún componente ni lo utilice como escalón para realizar operaciones en los componentes de un rack. Instrucciones generales de instalación En esta guía de instalación se proporcionan instrucciones para técnicos de servicio especializados que instalen uno o más sistemas en un armario rack. La configuración RapidRails™ se puede instalar sin herramientas en todos los armarios rack del fabricante que tengan orificios cuadrados, y la configuración VersaRails™ se puede instalar en la mayoría de los armarios rack estándar que tengan orificios cuadrados o redondos. Para cada sistema que se montará en el armario rack se precisa un kit de rack.Guía de instalación del rack 119 Antes de comenzar Antes de montar el sistema en el rack, lea detenidamente la sección “Instrucciones de seguridad” en la página 117 y las instrucciones de seguridad que se incluyen en la Guía de información del producto para obtener información adicional. PRECAUCIÓN: cuando instale varios sistemas en un rack, realice todos los procedimientos para el sistema actual antes de instalar el sistema siguiente. PRECAUCIÓN: los armarios rack pueden ser muy pesados, pero se mueven con facilidad gracias a las ruedas. Dichos armarios no tienen frenos. Tenga el máximo cuidado cuando mueva el armario rack. Cuando traslade el armario rack, pliegue primero los pies niveladores. Evite rampas o inclinaciones largas o pronunciadas para evitar perder el control del armario. Extienda los pies niveladores como apoyo y para evitar que el armario se desplace. NOTA: para obtener instrucciones sobre la instalación del sistema, consulte “Instalación del sistema en el rack” en la página 130. Información de seguridad importante Cuando instale el sistema en el rack, tenga en cuenta las precauciones de seguridad que se indican en los apartados siguientes. PRECAUCIÓN: debe seguir estrictamente los procedimientos que se explican en este documento para protegerse a sí mismo y a otras personas que puedan verse involucradas. El sistema puede tener un tamaño y un peso considerables, por lo que la preparación y la planificación adecuadas son importantes para evitar lesiones personales a uno mismo y a terceros. Esto es incluso más importante cuando los sistemas se instalan en la parte superior del rack. PRECAUCIÓN: no instale componentes del kit de rack diseñados para otro sistema. Utilice únicamente el kit de rack para su sistema. Si utiliza un kit de rack para otro sistema, pueden producirse daños en el sistema y lesiones personales. Requisitos del rack para VersaRails AVISO: el kit de rack VersaRails lo deben montar únicamente técnicos de servicio cualificados en un rack que cumpla las especificaciones siguientes: CEA-310-E, IEC 297 y DIN 41494. Se precisa un kit de rack para cada sistema que se instale en el rack.120 Guía de instalación del rack Pies estabilizadores del rack PRECAUCIÓN: antes de instalar sistemas en un rack, instale los estabilizadores frontales y laterales para racks individuales, o bien los estabilizadores frontales para varios racks unidos. Si no se instalan estabilizadores antes de realizar el montaje de los sistemas, el rack puede volcarse, y ello puede producir lesiones personales. Por lo tanto, instale siempre los estabilizadores antes de instalar los componentes en el rack. Los pies estabilizadores ayudan a evitar que vuelque el rack. Consulte la docu- mentación que se facilita con el armario rack para obtener instrucciones sobre la instalación y la fijación de los pies estabilizadores. Tareas de instalación La instalación de un kit de rack implica realizar las tareas siguientes en el orden indicado:

Extracción de las puertas del rack

Marcado del rack (en caso necesario)

Instalación de los ensamblajes de rieles en el rack

• Instalación de RapidRails

• Instalación de VersaRails

Instalación del sistema en el rack

Colocación y tendido de los cables de datos

• Instalación de la barra liberadora de tensión

• Uso de los enumeradores para cables de E/S

Colocación de las puertas del rack Herramientas y material recomendados

• Un destornillador Phillips del n.º 2

• Cinta adhesiva o rotulador de punta de fieltro para marcar los orificios de montaje que se utilizarán

• Una regla o cinta métricaGuía de instalación del rack 121 Contenido del kit de rack RapidRails El kit de rack RapidRails incluye los elementos siguientes (vea la figura 1-1):

• Un par de ensamblajes RapidRails

• Una barra liberadora de tensión

• Tuercas prisioneras (2)

• Enumeradores para cables de E/S (12)

• Abrazaderas de velcro (15)

• Cuatro tornillos Phillips con arandela 10-32 x 0,5 pulgadas NOTA: cada kit de rack contiene el número máximo de abrazaderas de velcro y de enumeradores para cables de E/S necesarios para contar con un sistema cargado por completo. Figura 1-1. Contenido del kit de rack RapidRails 1 Ensamblajes RapidRails 2 Enumeradores para cables de E/S (12) 3 Barra liberadora de tensión 4 Abrazaderas de velcro (15) 5 Tornillos Phillips con arandela 10-32 x 0,5 pulgadas (4) 6 Tuercas prisioneras (2)

5122 Guía de instalación del rack Contenido del kit de rack VersaRails El kit de rack VersaRails incluye los elementos siguientes (vea la figura 1-2):

• Un par de ensamblajes VersaRails

• Una barra liberadora de tensión

• Tuercas de jaula (2)

• Enumeradores para cables de E/S (12)

• Abrazaderas de velcro (15)

• Doce tornillos Phillips con arandela 10-32 x 0,5 pulgadas NOTA: cada kit de rack contiene el número máximo de abrazaderas de velcro y de enumeradores para cables de E/S necesarios para contar con un sistema cargado por completo. NOTA: en este documento los tornillos no métricos se identifican por el tamaño y el número de roscas por pulgada. Por ejemplo, un tornillo Phillips del n.º 10 con 32 roscas por pulgada se identifica como un tornillo 10-32. Figura 1-2. Contenido del kit de rack VersaRails 1 Ensamblajes VersaRails 2 Enumeradores para cables de E/S (12) 3 Barra liberadora de tensión 4 Abrazaderas de velcro (15) 5 Tornillos Phillips con arandela 10-32 x 0,5 pulgadas (12) 6 Tuercas de jaula (2)

5Guía de instalación del rack 123 Extracción de las puertas del rack Para extraer las puertas, consulte los procedimientos correspondientes en la docu- mentación suministrada con el armario rack. PRECAUCIÓN: debido al tamaño y el peso de las puertas del armario rack, nunca debe intentar montarlas ni desmontarlas una sola persona. PRECAUCIÓN: guarde las dos puertas en un lugar en el que no puedan lesionar a nadie en caso de caer accidentalmente. Marcado del rack Debe dejar 10 U (44,45 cm) de espacio vertical para cada sistema que monte en el rack (vea la figura 1-3). NOTA: en caso de que el rack ya esté marcado, no es necesario realizar este procedimiento. PRECAUCIÓN: si va a instalar más de un sistema, instale los ensamblajes de rieles de modo que el primer sistema quede instalado en la posición más baja disponible en el rack.

Coloque una marca en los rieles verticales frontales en que desee colocar la parte inferior del sistema que está instalando en el armario rack. La parte inferior de cada espacio 1 U se encuentra en el centro de la zona metálica más estrecha entre orificios (marcados con una línea horizontal en algunos armarios rack; vea la figura 1-3).124 Guía de instalación del rack Figura 1-3. Una unidad de rack

Coloque una marca en los rieles verticales frontales del rack con un rotulador de punta de fieltro o cinta adhesiva aproximadamente 44,45 cm por encima de la marca original (o cuente 30 orificios en un rack que cumpla los estándares CEA-310-E). Si ha contado orificios, realice una marca justo por encima del orificio superior. Esta marca o trozo de cinta indica dónde se va a situar el borde superior del sistema en los rieles verticales (vea la figura 1-4). 1 U (44 mm) 12,7 mm 15,9 mm 15,9 mm 12,7 mmGuía de instalación del rack 125 Figura 1-4. Marcado de los rieles verticales 1 Cinta en los rieles verticales 1126 Guía de instalación del rack Montaje de los ensamblajes RapidRails

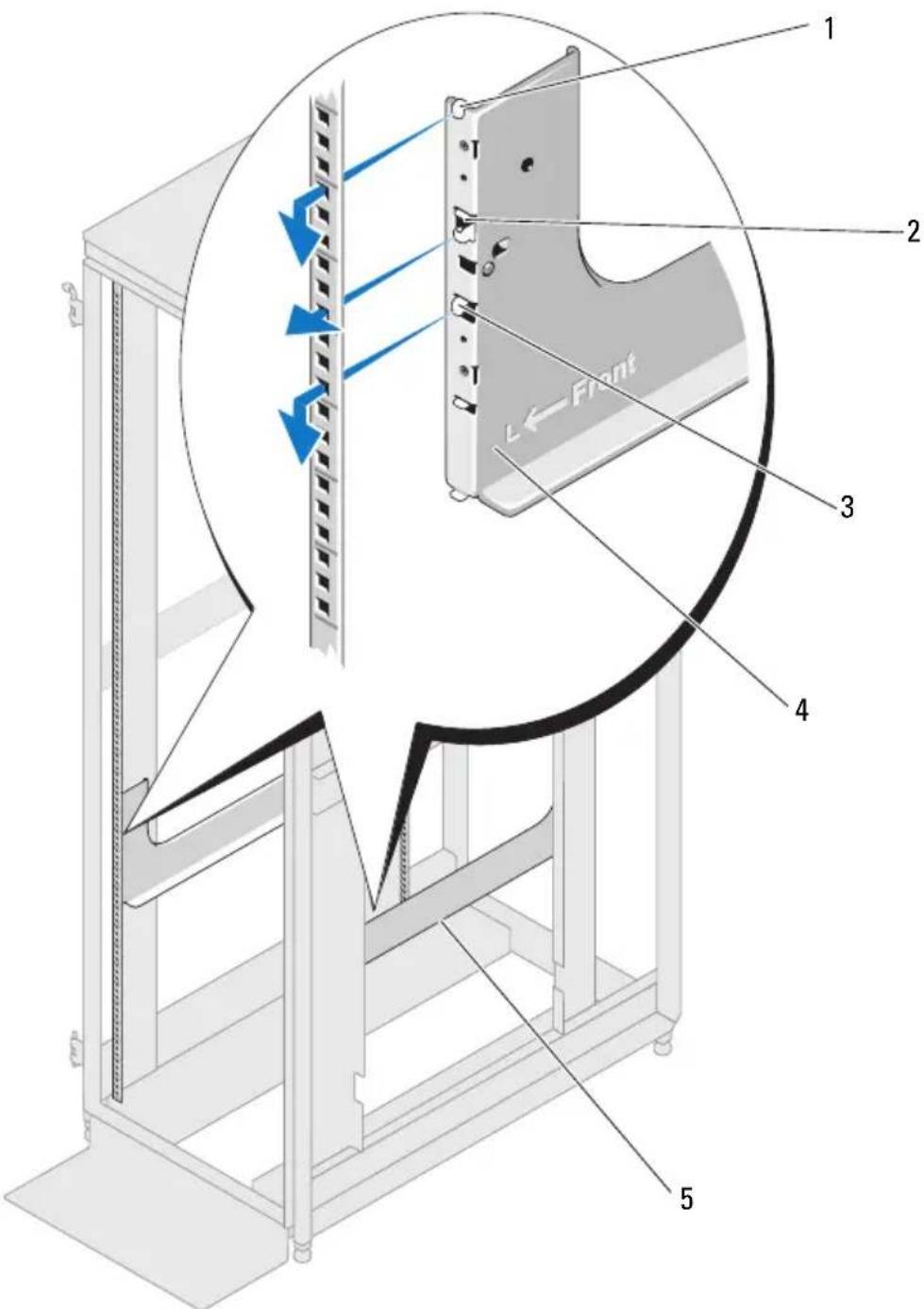

En la parte frontal del armario rack, coloque uno de los ensamblajes RapidRails de modo que la superficie de montaje del soporte encaje en el sitio adecuado del rack (vea la figura 1-5). La lengüeta de montaje inferior de la superficie de montaje del soporte delantero del ensamblaje de rieles debe entrar en el décimo orificio desde la marca inferior realizada en los rieles verticales (vea la figura 1-5).

Empuje el ensamblaje de rieles hacia delante hasta que la lengüeta de montaje superior entre en el orificio cuadrado situado 4 U por debajo de las marcas superiores o la cinta colocados en el riel vertical (vea la figura 1-5).

A continuación, presione hacia abajo la superficie de montaje del soporte hasta que las lengüetas de montaje encajen en los orificios cuadrados y el pulsador se expulse y se oiga un clic (vea la figura 1-5).

En la parte posterior del armario, tire hacia atrás de la superficie de montaje del soporte hasta que las lengüetas de montaje encajen en los orificios correspondientes y, a continuación, empuje hacia abajo la superficie hasta que las lengüetas de montaje queden encajadas en los orificios cuadrados y se expulse el pulsador (se oirá un clic).

Repita del paso 1 al paso 4 para el ensamblaje de rieles en el otro lado del rack. NOTA: compruebe que los rieles estén montados en la misma posición vertical en ambos lados del rack.Guía de instalación del rack 127 Figura 1-5. Instalación de los ensamblajes RapidRails 1 Lengüeta de montaje superior 2 Pulsador 3 Lengüeta de montaje inferior 4 Superficie de montaje del soporte del ensamblaje de rieles 5 Ensamblajes de rieles (2)

3128 Guía de instalación del rack Instalación de los ensamblajes VersaRails

En la parte frontal del armario rack, coloque un ensamblaje VersaRails de forma que la superficie de montaje del soporte encaje entre las marcas o la cinta colocada (o la ubicación numerada) en el rack (vea la figura 1-6). Los orificios de la parte frontal de la superficie de montaje deben estar alineados con los orificios situados entre las marcas realizadas en el riel vertical frontal. NOTA: los VersaRails sólo ocupan las 6 U inferiores del espacio de 10 U que se necesita para este sistema.

Localice el orificio de montaje redondo indicado por el recorte en forma de flecha del VersaRails (vea la figura 1-6).

Monte dos tornillos Phillips con arandela 10-32 x 0,5 pulgadas en la superficie de montaje frontal para fijar el ensamblaje de rieles al riel vertical frontal. Vea la figura 1-6.

• El tornillo de montaje superior se debe instalar en el orificio redondo central del sexto espacio U contando desde la parte inferior del espacio 10 U.

• El tornillo de montaje inferior se debe instalar en el orificio redondo central del primer espacio U contando desde la parte inferior. NOTA: los dos orificios redondos de la sección central del VersaRails sirven para fijar el sistema al rack. Para ensamblar el VersaRails, utilice únicamente los orificios redondos indicados por los dos recortes en forma de flecha (vea la figura 1-6).

En la parte posterior del armario, deslice hacia atrás la superficie de montaje del soporte hasta que los orificios de montaje se alineen con los orificios correspondientes en el riel vertical posterior.

Monte dos tornillos Phillips con arandela 10-32 x 0,5 pulgadas en la superficie de montaje posterior para fijar el ensamblaje de rieles al riel vertical posterior.

Repita del paso 1 al paso 5 para el ensamblaje de rieles en el otro lado del rack. NOTA: compruebe que los rieles estén montados en la misma posición vertical en ambos lados del rack.Guía de instalación del rack 129 Figura 1-6. Montaje de los ensamblajes de rieles VersaRails 1 Superficie de montaje del soporte del ensamblaje de rieles 2 Recortes en forma de flecha (2) 3 Rieles verticales 4 Tornillos Phillips (2) 5 Ensamblajes de rieles (2)

2130 Guía de instalación del rack Instalación del sistema en el rack PRECAUCIÓN: si va a instalar más de un sistema, instale el primero en la posición más baja disponible en el rack. PRECAUCIÓN: no extraiga del rack más de un componente a la vez. PRECAUCIÓN: debido al tamaño y el peso del sistema, no intente nunca montar el sistema en el rack sin ayuda. PRECAUCIÓN: se recomienda levantar el sistema con al menos la ayuda de otra persona. AVISO: se recomienda utilizar una mesa elevadora para instalar el sistema en el rack, especialmente si los ensamblajes de rieles están por encima de la altura de su cintura. AVISO: al levantar e instalar el sistema en el rack, evite sujetar el módulo LCD de la parte frontal del sistema, ya que es una parte frágil. Vea la figura 1-7. NOTA: si va a transportar un sistema que ya está instalado en el rack, compruebe que los dos soportes de montaje estabilizadores del rack se encuentren en su lugar.

• Localice los orificios inferiores para tuercas remachadas de ambos lados del rack situados justo debajo de la posición predeterminada para la barra liberadora de tensión.

• Para identificar la posición predeterminada de la barra liberadora de tensión y los puntos de fijación de los soportes de montaje estabilizadores, vealafigura1-8.

Extraiga todos los módulos de alta densidad, módulos posteriores, fuentes de alimentación y ventiladores antes de instalar el sistema en el rack.

Eleve el sistema hasta la altura necesaria para instalarlo en el rack. Se recomienda levantar el sistema con al menos la ayuda de otra persona.

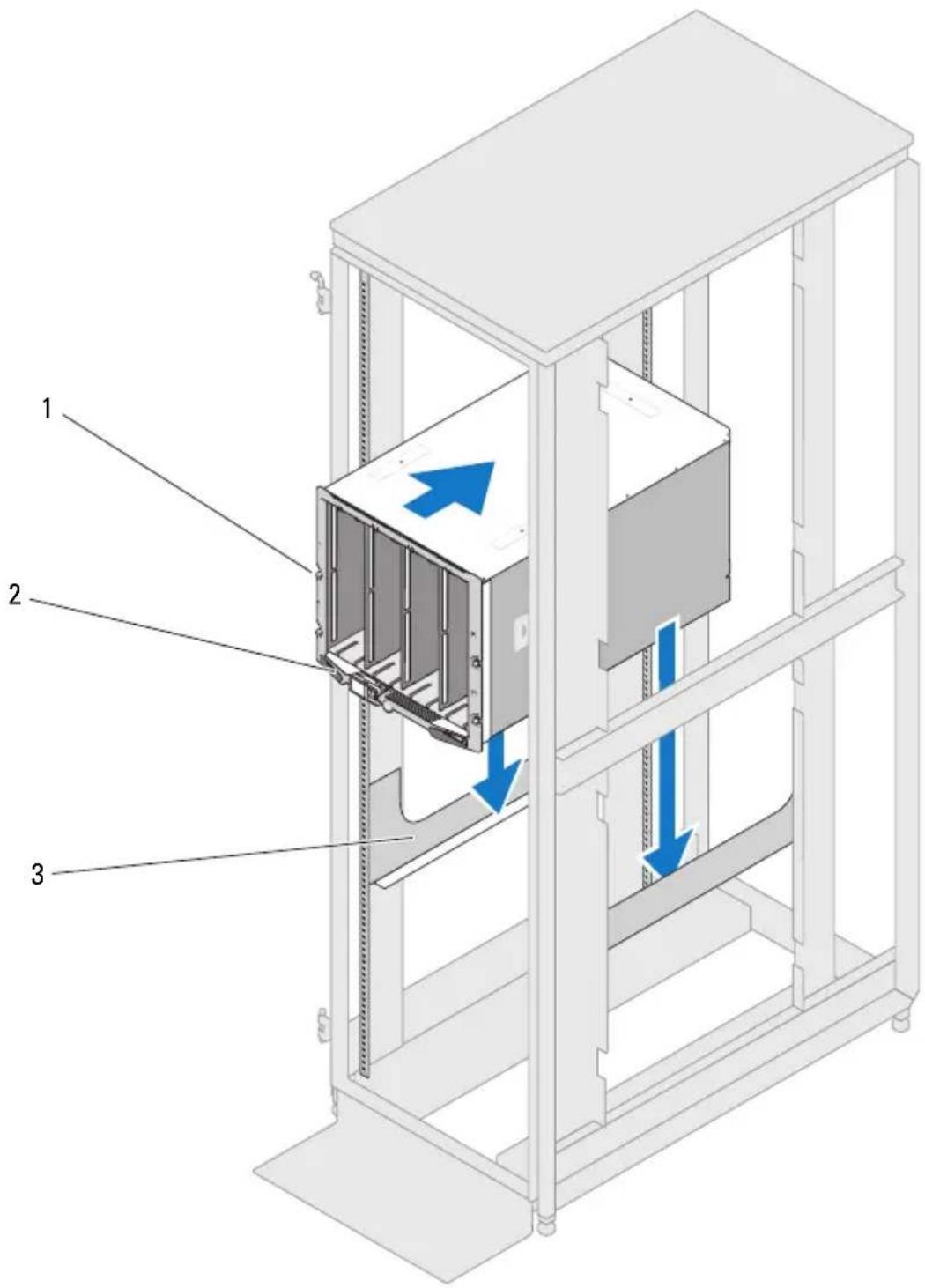

Inserte el sistema en el rack y apóyelo en los ensamblajes de rieles (vea la figura 1-7).

Apriete los tornillos mariposa del panel frontal del chasis.

Vuelva a instalar los módulos de alta densidad, los módulos posteriores, las fuentes de alimentación y los ventiladores.Guía de instalación del rack 131 Figura 1-7. Instalación del sistema en el rack 1 Tornillos mariposa (4) 2 Módulo LCD 3 Ensamblajes de rieles (2)

1132 Guía de instalación del rack Colocación y tendido de cables Para mejorar la facilidad de reparación y el flujo de aire del sistema, siga las pautas indicadas en los procedimientos siguientes para tender y administrar la configuración de cableado del sistema. Este sistema incluye los componentes siguientes para el tendido de cables:

• Una barra liberadora de tensión y abrazaderas de velcro, que mantienen el área de la parte posterior del sistema lo más despejada posible de cables y permiten mover grupos de cables en caso de ser necesario extraer módulos (vea la figura 1-8).

• Un enumerador para cables de E/S, que mantiene la secuencia de cables en el orden en el que están conectados al sistema. Mantener intactas las conexiones de cables facilita la extracción y colocación de módulos de E/S (vea la figura 1-9). Instalación de la barra liberadora de tensión NOTA: Dell recomienda instalar la barra liberadora de tensión en la parte posterior del sistema y utilizar las abrazaderas de velcro con esta barra para tender los cables y liberar al máximo la tensión de todas las configuraciones de cableado. NOTA: si va a instalar sistemas en un rack y a colocar los cables desde la parte superior del rack, instale cada barra liberadora de tensión en la posición predeter- minada para todos los sistemas excepto para el sistema inferior del rack. Instale la barra liberadora de tensión suministrada con el sistema en uno de los espacios U de la parte superior del rack para facilitar el tendido de los cables al pasarlos desde la parte superior de los sistemas instalados. Si está instalando sistemas y va a colocar cables únicamente desde la parte inferior del rack, todas las barras libera- doras de tensión deben montarse en sus posiciones predeterminadas correspon- dientes. En la figura 1-8 y la figura 1-9 puede ver ejemplos de cables colocados por encima y por debajo del sistema.Guía de instalación del rack 133

Antes de conectar los cables al sistema, localice la barra liberadora de tensión y los tornillos de montaje correspondientes incluidos con el sistema (vea la figura 1-1 y la figura 1-2). NOTA: si va a instalar la barra liberadora de tensión en la posición opcional por encima del sistema, necesitará dos tuercas prisioneras para instalarla en la parte posterior del riel en cada punto de fijación (vea la figura 1-8).

En la parte posterior del sistema, en los rieles verticales izquierdo y derecho, localice el tercer espacio U desde el extremo inferior del sistema. Cada espacio U abarca tres orificios. Instale la barra liberadora de tensión prede- terminada en el orificio superior cincelado del espacio U (orificio para tuercas remachadas). Vea la figura 1-8.134 Guía de instalación del rack Figura 1-8. Instalación de la barra liberadora de tensión 1 Tuerca prisionera (2) 2 Tornillo de montaje (2) 3 Barra liberadora de tensión opcional (para el cableado hacia arriba) 4 Posición predeterminada de la barra liberadora de tensión 5 Soporte de transporte para estabilización del rack 6 Tuerca remachada inferior del soporte de transporte para estabilización del rack

Parte posterior del rack

4Guía de instalación del rack 135

Antes de conectar los cables a sus respectivos conectores, consulte las instrucciones incluidas en “Conexión y agrupación de cables” en la página 135 y vea la figura 1-9. Conexión y agrupación de cables AVISO: asegúrese de que todos los grupos de cables que conecta se extiendan en cascada por encima de la barra liberadora de tensión, para aumentar al máximo el flujo de aire y la facilidad de reparación del sistema.

Cree distintos grupos de cables para cada agrupación lógica de un máximo de ocho cables de E/S o cables de alimentación (vea la figura 1-9).

Conecte los cables de E/S superiores, organizándolos de manera que se extiendan en cascada por encima de la barra liberadora de tensión en una fila ordenada comenzando por el conector superior del grupo (vea la figura 1-9).

Puede tender y organizar los cables mediante los pasos descritos en “Uso de los enumeradores para cables de E/S” en la página 135 antes de utilizar las abrazaderas de velcro para fijar los grupos de cables a la barra liberadora de tensión. NOTA: en la figura 1-9 se muestra una configuración de sistema cargado por completo. Si va a tender un gran número de cables, pruebe a identificar primero cada grupo de cables, colocar los enumeradores y unir cada grupo de cables mediante las abrazaderas de velcro. Uso de los enumeradores para cables de E/S

Localice los enumeradores para cables de E/S incluidos con el sistema (vea la figura 1-1 y la figura 1-2). El objetivo del enumerador es mantener ordenada e intacta la secuencia de conectores y cables a fin de facilitar la extracción y colocación de los módulos del sistema.

Para cada grupo de ocho cables, seleccione el lado con los números uno y ocho. Para un grupo de 16 cables, necesitará dos enumeradores con los números 1 y 8, y 9 y 16 (vea la figura 1-9). NOTA: todos los enumeradores tienen los números 1 y 8 en un lado, y los números 9 y 16 en el otro lado. Necesitará un enumerador para un conjunto de ocho cables y dos enumeradores para un conjunto de 16 cables.136 Guía de instalación del rack

Oriente el enumerador horizontalmente para conectar todos los cables en cascada directamente por encima del punto de contacto con la barra liberadora de tensión (vea la figura 1-9).

Localice las tres muescas en cada segmento del enumerador. Cada enume- rador puede admitir una secuencia de ocho cables con uno de los tres grosores previstos de cable. Por ejemplo, los cables de datos grandes encajan en la muesca más grande del segmento, y los cables de fibra óptica pequeños encajan en la muesca más pequeña del segmento (vea la figura 1-9).

Identifique el tamaño de la muesca para cables del enumerador y encaje todos los cables del grupo. Organice los cables en el mismo orden en el que se conectan al sistema. Por ejemplo, si tiene una columna de ocho cables, encaje el cable superior en el primer segmento, y así sucesivamente. Vea la figura 1-9. NOTA: según la configuración del cableado, puede agrupar y ordenar los cables de distintas maneras mientras no agrupe ni conecte más de ocho cables a cada enumerador. En la figura 1-9 se muestran 16 cables agrupados y ordenados mediante dos enumeradores: uno con los ocho cables superiores de ambas columnas y el otro con los ocho cables inferiores de ambas columnas. En el caso de este mismo ejemplo, también puede agrupar y ordenar todas las columnas de ocho cables (no representadas). Fijación de los cables a la barra liberadora de tensión

Localice las abrazaderas de velcro incluidas con el sistema (vea la figura 1-1 y la figura 1-2).

Sitúese frente a la parte posterior del sistema y coloque la abrazadera sobre el grupo de cables para conectarlo a la barra liberadora de tensión (vea la figura 1-9). NOTA: según la configuración del sistema, existen varias formas de enrollar los cables y fijar los grupos de cables a la barra liberadora de tensión mediante las abrazaderas de velcro.Guía de instalación del rack 137

Para fijar los cables a la barra, enrolle el grupo de cables pasando la abrazadera alrededor de la parte posterior de la barra y, de nuevo, alrededor del grupo de cables, cruzando la abrazadera por delante de los cables (vea la figura 1-9).

Los cables deben enrollarse de la manera más segura posible para que se mantengan agrupados y, a su vez, puedan deslizarse en la barra liberadora de tensión. Este paso garantiza que los grupos de cables se puedan mover con facilidad sin contacto con los módulos de E/S durante la extracción y la instalación. NOTA: asegúrese de fijar todos los cables de alimentación tendidos desde ambos lados del sistema a la barra liberadora de tensión con las abrazaderas de velcro, como se muestra en la figura 1-9. Consulte la Guía de introducción para obtener instrucciones sobre cómo conectar el gancho de retención del cable de alimentación, que proporciona una liberación de tensión adicional al sistema.138 Guía de instalación del rack Figura 1-9. Fijación de los cables al rack 1 Enumerador para cables de E/S (segmentos 1-8) 2 Enumerador para cables de E/S (segmentos 9-16) 3 Muescas para cables (3 por segmento) 4 Conectores de los cables de fibra óptica (16) 5 Cables de fibra óptica (16) 6 Barra liberadora de tensión 7 Abrazaderas de velcro (15) 8 Cables de alimentación 9 Riel vertical

1Guía de instalación del rack 139 Colocación de las puertas del rack Para colocar las puertas, consulte los procedimientos correspondientes en la documentación suministrada con los armarios rack. Con esto se completa la instalación del rack en el sistema.140 Guía de instalación del rackÍndice 141 Índice
