DCMBL562 - Soplador DEWALT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soplador axial inalámbrico
Marca	DeWALT
Modelo	DCMBL562
Voltaje	18 V CC
Tipo de batería	Li-Ion (compatible con DCB181, DCB182, DCB183/B, DCB184/B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548)
Velocidad del aire	200 km/h
Volumen de aire	450 CFM
Nivel de potencia sonora (LwA)	95 dBA (garantizado 97 dBA)
Nivel de presión sonora (LpA)	88 dBA
Valor de emisión de vibraciones	< 2,5 m/s²
Peso (sin batería)	3,1 kg
Contenido del embalaje	Soplador, tubo, boquilla concentradora, bloque(s) de batería (según versión), manual de instrucciones
Funciones principales	Soplado de aire potente, velocidad variable con palanca de bloqueo, bloqueo de funcionamiento continuo, boquilla concentradora incluida
Mantenimiento	Limpieza regular de las aberturas de ventilación con aire comprimido; lubricación no requerida
Seguridad	Protección ocular y auditiva recomendada; no usar bajo la lluvia; bloqueo del interruptor; retirar la batería antes del mantenimiento
Garantía	No especificada en el manual, generalmente 1 a 3 años según el país

Preguntas frecuentes - DCMBL562 DEWALT

¿Cómo ensamblar el tubo de soplado?

Alinee la clavija del bloque del motor con la muesca del tubo, empuje hasta que haga clic. Para retirar, inserte un destornillador en el orificio de desbloqueo y tire.

¿Qué baterías son compatibles con el DCMBL562?

Las siguientes baterías Dewalt 18V Li-Ion: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548.

¿Cómo ajustar la velocidad del soplador?

Use la palanca de bloqueo de velocidad en el mango. Empújela hacia adelante para aumentar la velocidad, tráigala hacia atrás para reducir o detener.

¿Cómo bloquear el gatillo en funcionamiento continuo?

Presione el gatillo y luego empuje la palanca de bloqueo de velocidad hacia adelante hasta que encaje. Para detener, lleve la palanca a la posición de parada.

¿Puedo usar el soplador bajo la lluvia?

No, el aparato no debe exponerse a la lluvia ni a la humedad. Guárdelo en el interior.

¿Cómo limpiar el soplador?

Use aire comprimido para limpiar las aberturas de ventilación. Para el exterior, un paño húmedo con jabón suave. Nunca sumerja la herramienta en agua.

¿Cuál es el nivel de sonido de este aparato?

El nivel de presión sonora es de 88 dBA, y la potencia sonora garantizada es de 97 dBA. Use protección auditiva.

¿Qué hacer si el soplador se detiene repentinamente?

Esto puede deberse al sistema de protección electrónica. Retire la batería, deje que se enfríe, luego recárguela completamente antes de volver a usarla.

¿Cómo guardar el soplador después de usarlo?

Retire la batería, limpie la herramienta, guárdela en un lugar seco, alejado del calor y del sol, fuera del alcance de los niños.

¿El tubo de soplado es desmontable?

Sí, el tubo se retira insertando un destornillador en el orificio de desbloqueo y tirando. La boquilla concentradora se retira presionando las patas laterales.

MANUAL DE USUARIO DCMBL562 DEWALT

Español (traducido de las instrucciones originales) 31

Ha elegido una herramienta DEWALT. Años de experiencia, innovación y un exhaustivo desarrollo de productos hacen que DEWALT sea una de las empresas más fiables para los usuarios de herramientas eléctricas profesionales.

Datos técnicos

		DCMBL562
Tensión V	cc	18
Tipo 1
Tipo de batería lones de litio
Velocidad aire Km/h 200
Volumen de aire CFM 450
Nivel de potencia sonora LwAm 95 dBA
K (incertidumbre para el nivel de sonido dado) KwA		1,7 dBA
Nivel de presión sonora	LpA	88 dBA
K (incertidumbre para el nivel de sonido dado)	KpA	2,5 dBA
Nivel de potencia sonora garantizado	LwAd	97 dBA
Peso (sin batería) kg	3,1 kg

Valores de ruido y/o vibración (suma vectores triaxiales) de acuerdo con EN 50636-2-100:2014:

Valor de emisión de vibraciones en a_h = m/s	^2	<2,5
Incertidumbre K=	m/s^2	1,5

El nivel de emisión de vibraciones y/o ruido que figura en esta hoja de información se ha medido de conformidad con una prueba normalizada proporcionada en la EN 50636-2-100 y puede utilizarse para comparar una herramienta con otra. Puede usarse para una evaluación preliminar de la exposición.

ADVERTENCIA:

vibraciones y ruido declarado representa las principales aplicaciones de la herramienta. Sin embargo, si se utiliza la herramienta para otras aplicaciones, con accesorios diferentes o mal mantenidos, la emisión de ruido y vibraciones puede variar. Esto puede aumentar considerablemente el nivel de exposición durante el período total de trabajo.

Para valorar el nivel de exposición al ruido y a las vibraciones, también deberían tenerse en cuenta las veces que la herramienta está apagada o en funcionamiento pero sin realizar ningún trabajo. Esto puede reducir considerablemente el nivel de exposición durante el periodo total de trabajo.

Identifique medidas de seguridad adicionales para proteger al operador de los efectos del ruido y las vibraciones, como, por ejemplo, realizar el mantenimiento de la herramienta y de los accesorios, mantener las manos calientes (relevante para las vibraciones) u organizar patrones de trabajo.

Declaración de Conformidad CE

Directriz de la Maquinaria

Soplador Axial

DCMBL562

DEWALT declara que los productos descritos bajo Datos

técnicos son conformes a las normas:

2006/42/EC, EN 60335-1:2012+A11:2014+A13:2017 and EN 50636-2-100:2014. 2000/14/EC, Annex V DEKRA Certification B.V., Meander 1051 / P.O. Box 5185 6825 MJ ARNHEM / 6802 ED ARNHEM Netherlands

Notified Body ID No.: 0344

LPA (nivel de presión sonora medida) 88 dB(A), incertidumbre = 2,5 dB(A)

LWA (potencia sonora garantizada) 97 dB(A)

Estos productos también son conformes con las Directivas 2014/30/UE y 2011/65/UE. Si desea más información, póngase en contacto con DEWALT en la dirección indicada a continuación o bien consulte la parte posterior de este manual.

El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en representación de DEWALT.

Vicepresidente de Ingeniería, PTE-Europa

DEWALT, Richard-Klinger-Strase 11,

D-65510, Idstein, Alemania

30.10.2019

ADVERTENCIA: para reducir el riesgo de lesiones, lea el manual de instrucciones.

Definiciones: normas de seguridad

Las siguientes definiciones describen el nivel de gravedad de las señales. Lea el manual y preste atención a estos símbolos.

indica una situación de peligro

inminente, que si no se evita, provocará la muerte o lesiones graves.

VERTENCIA:

indica una situación de

posible peligro que, si no se evita, podría provocar la muerte o lesiones graves.

Pilas Tiempo Cargadores/Carga (Minutos)
Cat # V	IX	Ah Peso (kg)		DCB104	DCB107	DCB112	DCB113	DCB115	DCB118	DCB132	DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	120

*Código de fecha 201811475B o posterior
**Código de fecha 201536 o posterior

ATENCIÓN: indica una situación de posible peligro que, si no se evita, puede provocar lesiones leves o moderadas.

Aviso: Indica una práctica no relacionada con las lesiones personales que, de no evitarse, puede ocasionar daños materiales.

In la riesgo de descarga eléctrica.

In la riesgo de incendio.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE APARATO

Cuando utilice este aparato, siempre debe tomar las precauciones básicas de seguridad que se indican a continuación:

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica y lesiones:

• No deje el aparato cuando esté conectado una fuente de alimentación. Saque la batería cuando no esté en uso y antes de realizar el mantenimiento.
• No utilice el aparato en lugares húmedos. No exponga el producto a la lluvia. Guárdelo en lugares interiores.
• No permita que el aparato se utilice como un juguete. Se deberá prestar especial atención cuando el aparato sea usado por niños o cuando estos se encuentran cerca mientras se utiliza el aparato.
• Utilice este aparato SOLO como se describe en este manual. Utilice solo los acoplamientos recomendados.
• No utilice este aparato si muestra de algún modo signos de mal funcionamiento. Si el aparato no funciona correctamente, ha sufrido caídas o daños, ha sido dejado en

un lugar exterior o ha sido sumergido en agua, llévelo a un centro de servicios.

• No manipule el aparato con las manos mojadas.
• No eche ningún objeto por las aberturas del aparato. No utilice el aparato si cualquiera de los orificios está bloqueado; mantenga libre de polvo, pelusa, pelos o cualquier otro elemento que pueda reducir el flujo de aire.
• Mantenga el cabello, la ropa suelta, los dedos y todas las partes de su cuerpo alejados de las aberturas y las piezas móviles.
• Apague todos los controles antes de desconectar el aparato de la fuente de alimentación.
• Preste especial atención cuando limpie escaleras.

GUARDE ESTAS INSTRUCCIONES

Instrucciones de Seguridad Adicionales

ADVERTENCIA: Cuando se usa un aparato eléctrico, siempre se deben tomar las precauciones básicas de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales, incluyendo las siguientes.

ADVERTENCIA: Lea todas las advertencias de seguridad y todas las instrucciones. El incumplimiento de las advertencias e instrucciones puede causar una descarga eléctrica, un incendio y/o lesiones graves.

ADVERTENCIA: Nunca permita que los niños ni las personas con capacidades físicas, sensoriales o mentales disminuidas; que carezcan de experiencia y conocimientos, o que no estén familiarizadas con estas

instrucciones utilicen la máquina. Las normas locales pueden restringir la edad del operador.

Para reducir el riesgo de lesiones:

- Evite la puesta en marcha accidental de la herramienta. Apague los mandos antes de extraer la batería. Compruebe que el interruptor esté en la posición de bloqueado o de apagado antes de insertar la batería. Desplazar las unidades con el dedo puesto en el interruptor o insertar la batería en una unidad con el interruptor encendido puede causar accidentes.

- Evite las condiciones ambientales peligrosas – No use unidades eléctricas en lugares húmedos o mojados. No utilice la unidad bajo la lluvia.

- Utilice equipo de protección. Siempre use protección para los ojos; mascarilla filtrante, si la operación genera polvo; calzado de seguridad antideslizante y protectores auditivos, según el trabajo que vaya a realizar.

- Use la unidad correcta – No utilice esta unidad para ningún otro uso que no sea el previsto.

- Inspeccione el área antes de usar la unidad. Retire todos los residuos y objetos duros tales como piedras, vidrios, alambres, etc. que puedan rebotar, ser lanzados o causar lesiones o daños durante la operación.

- Mantenga a terceros, niños animales alejados del área de trabajo, a un mínimo de 10 metros (30 pies), cuando arranque o utilice la unidad.

- Mantenga la unidad en buen estado. Mantenga la unidad limpia para conseguir un rendimiento óptimo y más seguro. Para un correcto mantenimiento, siga las instrucciones.

- Esté siempre atento - Preste atención a lo que hace. Utilice el sentido común. No utilice la unidad si está cansado.

- No acerque la salida del soplador a los ojos ni a las orejas cuando este esté en funcionamiento.

- No utilice la máquina si otras personas, especialmente niños o mascotas, se encuentran cerca.

- No se estire demasiado. Mantenga el equilibro en todo momento. Mantenga siempre los pies bien afirmados. Camine; nunca corra.

- No toque las piezas móviles peligrosas antes de desconectar la máquina de la batería ni antes de que se hayan detenido por completo las piezas móviles peligrosas.

- Si la máquina empieza a vibrar de forma anormal, retire la batería y controle la máquina inmediatamente.

- No intente desatascar la unidad sin haber extraído antes la batería.

- No sumerja ninguna parte de la unidad en ningún líquido.

- No utilice la unidad si no la puede encender y apagar con el interruptor. Si la unidad no se puede controlar con el interruptor, es peligrosa y debe hacerla reparar.

- No deje que los residuos acaben en la entrada del soplador.

- No dirija la descarga de la unidad hacia usted mismo ni hacia otras personas.

- No use la unidad para soplar polvo explosivo, o en áreas donde el aire contenga polvo explosivo como carbón, granos u otros materiales combustibles.

- No intente reparar el soplador. Para garantizar la seguridad y la fiabilidad del producto, las operaciones de reparación, mantenimiento y ajuste deberán ser realizadas por los centros de servicio autorizados.

- No lo utilice en una atmósfera gaseosa o explosiva. Los motores de estas unidades normalmente chispean, y las chispas pueden encender los humos.

- No se estire demasiado. Mantenga un equilibrio adecuado y la estabilidad constantemente.

- No deje nunca desatendido el soplador en funcionamiento. Apáguelo.

- Retire la batería antes conectar el tubo.

- Guarde las unidades cuando no las utilice. Cuando no estén en uso, deberá guardarlas en un lugar seco, elevado y bajo llave, alejadas del alcance de los niños.

- En este manual se incluyen como referencia las instrucciones sobre baterías y cargadores compatibles. Lea todos los manuales de instrucciones suministrados con la batería o el cargador. Lea todas las marcas de precaución del cargador y de la batería.

- Desconecte la batería del soplador antes de realizar cualquier ajuste, cambiar accesorios, efectuar el mantenimiento, desplazar o guardar la unidad. Estas medidas de seguridad preventivas reducen el riesgo de arranque accidental del aparato.

- Use calzado resistente y pantalones largos cuando utilice la máquina.

GUARDE ESTAS INSTRUCCIONES

Riesgos residuales

No obstante el cumplimiento de las normas de seguridad pertinentes y del uso de dispositivos de seguridad, existen determinados riesgos residuales que no pueden evitarse. Dichos riesgos son los siguientes:

• Deterioro auditivo.

- Riesgo de lesiones personales debido a partículas flotantes en el aire.

- Riesgo de quemaduras producidas por los accesorios que se calientan durante el funcionamiento.

- Riesgo de lesiones personales por uso prolongado.

GUARDE LAS PRESENTES INSTRUCCIONES

Cargadores

Los cargadores DEWALT no necesitan ningún ajuste y están diseñados para ofrecer el funcionamiento más fácil al usuario.

Seguridad eléctrica

El motor eléctrico está diseñado para un solo voltaje. Compruebe siempre que el voltaje de la batería coincida con el voltaje que figura en la placa de especificaciones. Asegúrese

también de que el voltaje del cargador coincida con el de la red eléctrica.

Su cargador DEWALT tiene doble aislamiento conforme a la norma EN60335, por lo que no se requiere conexión a tierra.

Si el cable de suministro está dañado, debe reemplazarse por un cable especialmente preparado disponible a través de la organización de servicios de DEWALT.

Uso de un alargador

No debe utilizarse un alargador a menos que sea absolutamente necesario. Use un alargador adecuado a la potencia del cargador (consulte los Datos técnicos). El tamaño mínimo del conductor es 1 mm ^2 ; la longitud máxima es 30 m.

Si utiliza un carrete de cable, desenrolle siempre el cable completamente.

Instrucciones de seguridad importantes para todos los cargadores de batería

SIGA LAS SIGUIENTES INSTRUCCIONES: Este manual contiene instrucciones importantes de seguridad y funcionamiento para los cargadores de batería compatibles (Consultar Datos técnicos).

- Antes de utilizar el cargador, lea todas las instrucciones y advertencias del cargador, del paquete de baterías y del producto que utiliza el paquete de baterías.

ADVERTENCIA:

Peligro de

electrocuciones. No permita que ningún líquido penetre en el cargador. Podrá conllevar electrocuciones.

ADVERTENCIA:

Recomendamos el

uso de un dispositivo de corriente residual con corrientes residuales de 30mA o menos.

ATENCIÓN:

Peligro de quemaduras. Para reducir el riesgo de daños, cargue sólo las baterías recargables de DEWALT. Otros tipos de baterías podrán provocar daños materiales y daños personales.

ATENCIÓN:

Los niños deberán permanecer vigilados para garantizar que no jueguen con el aparato.

AVISO:

En determinadas condiciones, estando el cargador enchufado a la alimentación eléctrica, los contactos de carga interiores del cargador pueden ser cortocicuitados por materiales extraños. Los materiales conductores extraños como, a título enunciativo pero no limitativo, lana de acero, papel de aluminio o cualquier acumulación de partículas metálicas deben mantenerse alejados de las cavidades del cargador. Desconecte siempre el cargador de la red cuando no haya ningún paquete de baterías en la cavidad. Desconecte el cargador antes de intentar limpiarlo.

- NO intente cargar el paquete de baterías con otros cargadores distintos a los indicados en el presente manual. El cargador y el paquete de baterías han sido específicamente diseñados para funcionar juntos.

- Estos cargadores no han sido diseñados para fines distintos a la recarga de las baterías recargables de DEWALT. Cualquier otro uso provocará un riesgo de incendio, electrocución o choques.

- No exponga el cargador a la lluvia o a la nieve.

- Tire del enchufe en lugar del cable al desconectar el cargador. De este modo, reducirá el riesgo de daños a la toma y al cable eléctrico.

- Compruebe que el cable se encuentra ubicado de modo que no pueda pisarlo, atascarlo o sujeto a cualquier otro daño o tensión.

- No utilice cables de extensión a menos que sea estrictamente necesario. El uso de un cable de extensión inadecuado podrá provocar riesgos de incendios, electrocuciones o choques.

- No coloque ningún objeto en la parte superior del cargador ni lo coloque en una superficie blanda que pueda bloquear las ranuras de ventilación y dar lugar a un calentamiento interno excesivo. Coloque el cargador en una posición lejos de cualquier fuente de calor. El cargador se ventila mediante las ranuras ubicadas en la parte superior e inferior de la carcasa.

- No opere el cargador con un cable o enchufe dañado—haga que se lo reparen de inmediato.

- No opere el cargador si ha recibido un gran golpe, si se ha caído o si se ha dañado de cualquier otro modo. Llévelo a un centro de servicio autorizado.

- No desmonte el cargador, llévelo a un centro de servicio autorizado cuando necesite repararlo. Un ensamblaje inadecuado podrá provocar riesgos de electrocución, choques o incendios.

- Si el cable de suministro está dañado, deberá sustituirlo de inmediato por otro del fabricante, su agente de servicio o una personal cualificada similar para evitar todo tipo de peligro.

- Desconecte el cargador del enchufe antes de intentar limpiarlo. Esto reducirá el riesgo de electrocución. La retirada del paquete de baterías no reducirá este riesgo.

- NO intente nunca conectar 2 cargadores juntos.

- El cargador ha sido diseñado para funcionar con la red eléctrica normal de 230 V. No intente utilizarlo con cualquier otro voltaje. Esto no se aplica al cargador de vehículos.

Cargar la batería (Fig. D)

1. Conecte el cargador a la toma adecuada antes de introducir el paquete de baterías.

2. Introduzca el paquete de baterías 5 en el cargador, comprobando que quede bien colocado en el cargador. La luz roja (carga) parpadeará continuamente, indicando que se ha iniciado el proceso de carga.

3. Se indicará que la carga ha terminado porque la luz roja permanecerá encendida de manera continua. La batería está

totalmente cargada y puede usarla o dejarla en el cargador. Para sacar el paquete de baterías del cargador, mantenga pulsado el botón de liberación de la batería 6 del paquete de baterías.

NOTA: Para garantizar el máximo rendimiento y la máxima duración de sus baterías de iones de litio, cárguelas completamente antes de utilizarlas.

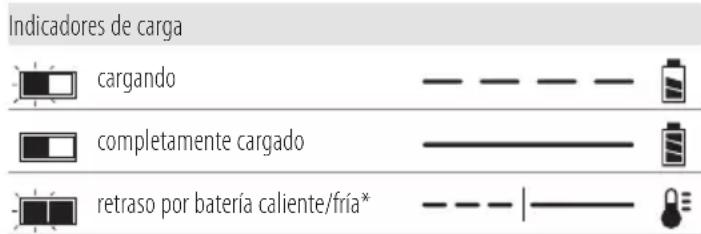

Funcionamiento del cargador

Consulte los indicadores de abajo para conocer el estado de carga de la batería.

* La luz roja sigue parpadeando, pero el indicador de luz amarilla queda encendido durante esta operación. Cuando la batería está a una temperatura adecuada, la luz amarilla se apaga y el cargador retoma el procedimiento de carga.

Los cargadores compatibles no cargan las baterías defectuosas. El cargador indicará que la batería es defectuosa y no se encenderá.

NOTA: Esto también podría significar un problema con el cargador.

Si el cargador indica un problema, lleve el cargador y la batería a un centro de reparación autorizado para que los prueben.

Retardo por batería fría / caliente

Cuando el cargador detecta una batería demasiado fría o caliente, automáticamente inicia un retardo de batería fría / caliente, suspendiendo la carga hasta que la batería haya alcanzado la temperatura adecuada. El cargador cambiará automáticamente al modo de carga de batería. Esta característica le asegura el máximo de vida útil a la batería.

Una batería fría se carga a velocidad más baja que una batería caliente. La batería se cargará a una velocidad inferior mediante el ciclo completo de recarga y no regresará a la máxima velocidad recarga incluso cuando la batería se caliente.

El cargador DCB118 está dotado de un ventilador interior diseñado para enfriar el paquete de baterías. El ventilador se enciende automáticamente cuando hay que enfriar el paquete de baterías. Nunca haga funcionar el cargador si el ventilador no funciona correctamente o si las ranuras de ventilación están bloqueadas. No deje que objetos extraños entren dentro del cargador.

Sistema de protección electrónica

Las herramientas XR de iones de litio han sido diseñadas con un sistema de protección electrónica que protege la batería contra la sobrecarga, el recalentamiento o las grandes descargas.

La herramienta se apagará automáticamente si se activa el sistema de protección electrónica. Si esto ocurre, coloque la batería de iones de litio en el cargador y déjela hasta que se recargue totalmente.

Montaje de pared

Estos cargadores han sido diseñados para ser montados en la pared o para dejarlos en pie sobre una mesa o una superficie de trabajo. Si tiene montaje de pared, coloque el cargador al alcance de una toma de corriente, y alejado de esquinas u otras obstrucciones que impidan la circulación de aire. Use la parte posterior del cargador como una plantilla para colocar los tornillos de montaje en la pared. Monte el cargador firmemente usando tornillos para paredes de cartón yeso (comprados aparte) de por lo menos 25,4 mm de largo con un tornillo con cabeza de 7-9 mm de diámetro, enroscado en madera a un profundidad óptima, dejando aproximadamente 5,5 mm del tornillo expuesto. Alinee las ranuras de la parte posterior del cargador con los tornillos expuestos y engánchelos completamente en las ranuras.

Instrucciones para la limpieza del cargador

ADVERTENCIA: Peligro de descarga. Desconecte el cargador de la toma de CA antes de la limpieza. La grasa y la suciedad externas pueden eliminarse utilizando un paño o un cepillo no metálico suave. No use agua ni otros productos limpiadores. Nunca permita que entre ningún líquido en la herramienta ni sumerja ninguna parte de la misma en ningún líquido.

Baterías

Instrucciones de seguridad importantes para todas las baterías

Cuando pida baterías de repuesto, asegúrese de incluir el número de catálogo y el voltaje.

La batería incluida en la caja no está completamente cargada. Antes de utilizar la batería y el cargador, lea las instrucciones de seguridad a continuación. Luego siga los procedimientos de carga descritos.

LEA TODAS LAS INSTRUCCIONES

• No recargue ni utilice las baterías en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. La introducción o la retirada de la batería del cargador podrá incendiar el polvo o los humos.
• No fuerce nunca el paquete de baterías en el cargador. No cambie el paquete de baterías de ningún modo para introducirlo en un cargador no compatible ya que el paquete de baterías podrá romperse y provocar daños personales graves.
• Cargue el exclusivamente los paquetes de baterías con los cargadoresDEWALT.
• NO salpique ni sumerja en agua ni en otros líquidos.
• No guarde ni utilice la herramienta y el paquete de baterías en lugares en los que la temperatura pueda alcanzar o superar los 40 °C (como por ejemplo, en los cobertizos de exterior o en las instalaciones metálicas en verano).
• No incinere la batería aunque tenga daños importantes o esté completamente desgastada. La batería puede

explotar en un fuego. Se generan gases y materiales tóxicos cuando se queman baterías de iones de litio.

• Si el contenido de la batería entra en contacto con la piel, lávese inmediatamente con jabón suave y agua.
  Si el líquido de la batería entra en contacto con los ojos, enjuague con agua los ojos abiertos durante 15 minutos o hasta que cese la irritación. Si se necesita atención médica, el electrolito de la batería está compuesto de una mezcla de carbonatos orgánicos líquidos y sales de litio.
• El contenido de las pilas de la batería abiertas puede causar irritación respiratoria. Proporcione aire fresco. Si los síntomas persisten, obtenga atención médica.

ADVERTENCIA:

Riesgo de quemadura.

El líquido de la batería puede ser inflamable si se expone a chispas o llamas.

ADVERTENCIA:

No intente nunca abrir el paquete de baterías por ningún motivo. Si la carcasa del paquete de baterías está rota o dañada, no lo introduzca en el cargador. No golpe, tire ni dañe el paquete de baterías. No utilice un paquete de baterías o cargador que haya recibido un gran golpe, se haya caído o se haya dañado de algún modo (por ejemplo, perforado con un clavo, golpeado con un martillo o pisado). Podrá conllevar electrocuciones o choques eléctricos. Los paquetes de baterías dañadas deberán llevarse al centro de servicio para su reciclado.

AVERTENCIA:

Peligro de incendio.

No almacene ni transporte paquetes de baterías de modo que algún objeto metálico entre en contacto con los terminales expuestos de la batería. Por ejemplo, no coloque el paquete de baterías en delantales, bolsillos, cajas de herramientas, cajones, etc. donde haya clavos, tornillos, llaves, etc. sueltos.

ATENCIÓN:

Cuando no la utilice, coloque la herramienta de forma lateral en una superficie estable que no presente ningún peligro de caídas u obstáculos. Algunas herramientas con grandes paquetes de baterías permanecerán de pie sobre el paquete de baterías, pero podrán volcarse con facilidad.

Transporte

ADVERTENCIA:

Peligro de incendio.

El transporte de baterías podría ser causa de incendios si los terminales de la batería entran accidentalmente en contacto con materiales conductores. Cuando transporte baterías, compruebe que los terminales de las mismas estén protegidos y bien aislados de los materiales que pudieran entrar en contacto con ellos y causar un cortocircuito.

NOTA: Las luces de trabajo sirven para alumbrar la

superficie de trabajo inmediata y no pueden utilizarse como luz de alumbrado.

Las baterías de DEWALT cumplen todas las normas de transporte aplicables según lo dispuesto en los estándares industriales y legales, entre ellas, las Recomendaciones relativas al transporte de mercancías peligrosas de la ONU; los Reglamentos de Mercancías Peligrosas de la Asociación Internacional de Transporte Aéreo (IATA), el Código Marítimo Internacional de Mercancías Peligrosas (IMDG) y el Acuerdo Europeo sobre Transporte Internacional de Mercancías Peligrosas por Carretera (ADR). Las celdas y las baterías de iones de litio han sido comprobadas de acuerdo a lo establecido en la sección 38,3 del Manual de pruebas y criterios de las Recomendaciones relativas al transporte de mercancías peligrosas de la ONU.

En la mayor parte de los casos, la expedición de paquetes de baterías DEWALT está exenta de la clasificación de material peligroso de Clase 9 totalmente regulado. En general, solo las expediciones que contienen baterías de iones de litio con una potencia energética superior a 100 vatios-hora (Wh) deben ser expedidos como Clase 9 totalmente regulada. Todas las baterías de iones de litio tienen la potencia de vatios-hora marcadas en el paquete. Además, debido a la complejidad de las reglamentaciones, DEWALT no recomienda el transporte aéreo de paquetes de baterías de iones de litio solas, independientemente de la potencia en vatios-horas que tengan. La expedición de herramientas con baterías (combo kits) puede hacerse por transporte aéreo excepto que la potencia en vatios-hora del paquete de baterías sea superior a 100 Wh.

Independientemente de si el transporte se considera exento o completamente regulado, el expedidor será responsable de consultar las normas recientes sobre los requisitos de embalaje, etiquetado o marcado y documentación.

La información expuesta en esta sección del manual se proporciona de buena fe y se considera exacta en el momento de creación del documento. No obstante, no se ofrece ninguna garantía, ni implícita ni explícita. Es responsabilidad del comprador comprobar que todas sus actividades se ajusten a las normas de aplicación.

Transportar la batería FLEXVOLT™

La batería DEWALT FLEXVOLT™ tiene dos modos: Uso y transporte.

Modo de uso: Cuando la batería FLEXVOLT™ está erguida sola o en un producto de 18 V DEWALT, funciona como una batería de 18 V. Cuando la batería FLEXVOLT™ está en un producto de 54 V o de 108 V (dos baterías de 54 V), funciona como una batería de 54 V.

Modo de transporte: Cuando la batería FLEXVOLT™ tiene colocada la tapa, está en modo de transporte. Mantenga la tapa durante el transporte.

Cuando está en modo de transporte, los cables de las células están eléctricamente desconectados dentro del paquete, resultando 3 baterías con 1 batería de capacidad de vatios hora (Wh) inferior en relación con una capacidad de

vatios hora superior. Esta cantidad aumentada de 3 baterías con una capacidad de vatios hora inferior puede eximir la batería de ciertas normas de transporte impuestas a las baterías de vatios hora superiores.

Por ejemplo, la capacidad en Wh para el transporte debería indicar 3 x 36 Wh, lo que significa 3 baterías de 36 Wh cada una. La

Ejemplo de marcado de etiqueta de uso y transporte

Use: 108 Wh

Transport: 3x36 Wh

capacidad en Wh para el uso debería indicar 108 Wh (1 batería).

Recomendaciones para el almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco y seco, que no esté expuesto directamente a la luz del sol ni a un exceso de frío o calor. Para un rendimiento y vida útil óptimos de la batería, guarde las baterías a temperatura ambiente cuando no esté usándolas.
2. Si va a realizar un almacenamiento duradero, se aconseja que guarde un paquete de pilas completamente cargado en un lugar frío y seco para obtener los máximos resultados del cargador.

nOTa: Los paquetes de pilas no deberán guardarse completamente descargados. El paquete de pilas deberá recargarse antes de utilizarse.

Etiquetas del cargador y la batería

Además de los pictogramas utilizados en el presente manual, las etiquetas del cargador y del paquete de pilas muestran los siguientes pictogramas:

Antes de usarse, leer el manual de instrucciones.

Consultar los Datos técnicos para informarse del tiempo de carga.

No realizar pruebas con objetos conductores.

No cargar baterías deterioradas.

No exponer al agua.

Cambiar inmediatamente los cables defectuosos.

Cargar sólo entre 4 °C y 40 °C.

Sólo para uso en interior.

Desechar las baterías con el debido respeto al medio ambiente.

Cargue los paquetes de baterías DEWALT únicamente con los cargadores DEWALT indicados. Cargar los paquetes de baterías con baterías distintas a las indicadas por DEWALT en un cargador DEWALT, puede hacer que las baterías exploten o causar otras situaciones peligrosas.

No queme el paquete de baterías.

USO (sin tapa de transporte). Por ejemplo: la capacidad en Wh indica 108 Wh (1 batería de 108 Wh).

TRANSPORTE (con tapa de transporte incorporada). Ejemplo: la capacidad en Wh indica 3 x 36 Wh (3 baterías de Wh).

Tipo de batería

El DCMBL562 funciona con un paquete de baterías de 18 voltios. Estos paquetes de baterías pueden usarse: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Consulte los Datos técnicos para más información.

Contenido del embalaje

El embalaje contiene:

1 Soplador
1 Tubo
1 Concentrador
1 Paquete de baterías de ión-litio (modelos C1, D1, L1, M1, P1, S1, T1, X1, Y1)
2 Paquetes de baterías de ión-litio (modelos C2, D2, M2, P2, S2, T2, X2, Y2)
3 Paquetes de baterías de ión-litio (modelos C3, D3, M3, P3, S3, T3, X3, Y3)

1 Manual de instrucciones

nOTa: Los paquetes de baterías, los cargadores y las cajas de herramientas no están incluidos en los modelos N. Los paquetes de baterías y los cargadores no están incluidos en los modelos NT. Los modelos B incluyen paquetes de baterías con Bluetooth®
nOTa: La marca Bluetooth® y los logos son marcas registradas propiedad de Bluetooth®, SIG, Inc. y cualquier uso de dichas marcas por parte de DEWALT se realiza bajo licencia. Otras marcas registradas y nombres registrados lo son de sus respectivos dueños.

- Compruebe si la herramienta, piezas o accesorios han sufrido algún desperfecto durante el transporte.

- Tómese el tiempo necesario para leer detenidamente y comprender este manual antes de utilizar la herramienta.

Marcas sobre la herramienta

En la herramienta se muestran los siguientes pictogramas:

Antes de usar el aparato, lea el manual de instrucciones.

Use protección para los ojos.

Use protección auditiva.

No exponga la herramienta a la lluvia o alta humedad ni la deje al aire libre cuando llueve.

Apague la herramienta. Antes de realizar tareas de mantenimiento en la herramienta, quite la batería.

Mantenga alejados a quienes estén alrededor.

Directiva 2000/14/CE potencia del sonido garantizada.

Posición del Código de Fecha (Fig. A)

El Código de fecha 11, que contiene también el año de fabricación, viene impreso en la caja protectora.

Ejemplo:

2019 XX XX

Año de fabricación

Descripción (Fig. A)

ADVERTENCIA: Jamás altere la

herramienta eléctrica ni ninguna de sus piezas. Podrían producirse lesiones personales o daños.

1 Interruptor de accionamiento
2 Palanca de bloqueo de velocidad
3 Empuñadura principal
4 Tubo
5 Batería
6 Botón de liberación de la batería
7 Concentrador

Uso Previsto

El aparato ha sido diseñado para trabajos profesionales de soplado en lugares exteriores.

n0 debe usarse en condiciones húmedas ni en presencia de líquidos o gases inflamables.

Estos sopladores son herramientas eléctricas profesionales.

n0 permita que los niños toquen la herramienta. El uso de esta herramienta por parte de operadores inexpertos requiere supervisión.

- Este producto no ha sido diseñado para ser utilizado por personas (incluyendo los niños) que posean discapacidades físicas, sensoriales o mentales, o que carezcan de la experiencia, conocimiento o destrezas necesarias a menos que estén supervisadas por una persona que se haga responsable de su seguridad. No deberá dejar nunca que los niños jueguen solos con este producto.

MONTAJE Y AJUSTES

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconecte la batería antes de realizar ajuste alguno o de quitar o instalar acoplamientos o accesorios. La puesta en marcha accidental puede causar lesiones.

ADVERTENCIA: Utilice solamente baterías y cargadores DEWALT.

Montaje del tubo de soplado (Fig. B)

ADVERTENCIA: No utilice el soplador si no tiene el tubo bien colocado en su lugar. Nunca introduzca la mano en la carcasa por el orificio del tubo.

ADVERTENCIA: Extraiga siempre la batería cuando deje el soplador desatendido o cuando lo guarde, compruebe, ajuste, limpie o trabaje con el soplador.

1. Para colocar el tubo del soplador 4 al cabezal de potencia, alinee la espiga 9 del cabezal de potencia con la muesca 8 de la abertura del tubo del soplador, como se muestra en la Fig. B.
2. Empuje el tubo del soplador sobre el cabezal de potencia hasta que los bloqueos del tubo encajen en el tubo del soplador y se oiga un clic.
3. Tire el tubo para comprobar que esté correctamente colocado.
4. Para extraer el tubo, inserte un destornillador en el orificio de desbloqueo 10 del lado del tubo del soplador. Levante la orejeta interior y tire el tubo hacia fuera.

Montaje del concentrador (Fig. C)

Use el accesorio concentrador 7 para dirigir el flujo de aire hacia una zona más estrecha.

1. Alinee el concentrador 7 con el conjunto del tubo, como se muestra en la Fig. C.
2. Deslice el concentrador 7 en el tubo 4.

3. Empuje hacia abajo hasta que las lengüetas 11 de ambos lados del tubo encajen en los orificios de bloqueo 12 de ambos lados del concentrador 7.

4. Tire del tubo del concentrador 7 para comprobar que esté colocado firmemente en su lugar.

5. Para sacar el concentrador 7, apriete las lengüetas 11 y tire el concentrador 7 hacia fuera del tubo.

Introducir y extraer la batería de la herramienta (Fig. D)

ADVERTENCIA: Antes de colocar o retirar la batería, compruebe que la palanca de bloqueo de velocidad 2 esté en la posición de apagado, para evitar que se accione el interruptor.

nOTa: Compruebe que la batería 5 esté completamente cargada.

Instalar la batería en la empuñadura de la herramienta

1. Alinee la batería 5 en las guías ubicadas en el interior de la empuñadura de la herramienta (Fig. D).
2. Deslice la batería en la empuñadura hasta que quede bien colocada y asegúrese de que haga clic cuando encaje.

Retirar la batería de la herramienta

1. Pulse el botón de liberación 6 y tire firmemente de la batería para sacarla de la empuñadura de la herramienta.
2. Introduzca la batería en el cargador como se indica en la sección del cargador del presente manual.

Baterías con indicador de carga (Fig. D)

Algunas baterías de DEWALT incluyen un indicador de carga que consiste en tres luces de LED de color verde que indican el nivel de carga restante de la batería.

Para activar el indicador de carga, mantenga pulsado el botón del indicador de carga 13. Un grupo de tres luces LED verdes se iluminará, indicando el nivel de carga restante. Cuando el nivel de carga de la batería esté por debajo del límite necesario para el uso, el indicador de carga no se iluminará y deberá recargar la batería.

nOTa: El indicador de carga es solo una indicación de la carga que queda en la batería. No indica ninguna funcionalidad de la herramienta y podrá registrar variaciones en función de los componentes del producto, la temperatura y la aplicación del usuario final.

FUNCIONAMIENTO

Instrucciones de uso

ADVERTENCIA: Respete siempre las instrucciones de seguridad y las normas aplicables.

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconecte la batería antes de realizar ajuste alguno o de quitar o instalar acoplamientos o accesorios. La puesta en marcha accidental puede causar lesiones.

ADVERTENCIA: No utilice el soplador si no tiene el tubo bien colocado en su lugar. Nunca introduzca la mano en la carcasa por el orificio del tubo.

ADVERTENCIA: Deslice siempre el interruptor de bloqueo hacia la posición de bloqueo y retire la batería cuando:

- Deja el soplador desatendido.

- Comprueba, ajusta, limpia o trabaja en el ventilador.

Posición adecuada de las manos (Fig. A, E)

ADVERTENCIA: Para reducir el riesgo de lesión personal grave, tenga SIEMPRE las manos en una posición adecuada como se muestra.

ADVERTENCIA: Para reducir el riesgo de lesión personal grave, sujete SIEMPRE bien en caso de que haya una reacción repentina.

La posición adecuada de las manos es con una mano apoyada en la empuñadura principal 3.

Encendido (Fig. A, F)

ATENCIÓN: No dirija la descarga de la unidad hacia usted mismo o hacia otras personas.

ATENCIÓN: Utilice siempre gafas de seguridad. Utilice una mascarilla de filtro si se genera polvo con la operación. Se recomienda usar guantes, pantalones largos y calzado de seguridad. Mantenga el pelo largo y la vestimenta suelta fuera del alcance de las aberturas y piezas móviles.

- Para encender el soplador, compruebe que la palanca de velocidad 2 esté en la posición de apagado y pulse el interruptor de accionamiento 1.

- Para bloquear el soplador, empuje hacia delante la palanca de bloqueo de velocidad 2, como se muestra en la Fig. F. El soplador funciona a máxima velocidad cuanto más se mueve la palanca. La palanca de bloqueo de la velocidad también se puede empujar hacia delante para hacer arrancar el soplador sin necesidad de apretar antes el interruptor de activación.

- Para apagar el soplador, suelte el interruptor de activación y/o tire hacia atrás la palanca de bloqueo de la velocidad y vuelva a colocarla en la posición de apagado.

MANTENIMIENTO

Su herramienta eléctrica ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. Que siga funcionando satisfactoriamente depende del buen cuidado de la herramienta y de su limpieza periódica.

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconecte la batería antes de realizar ajuste alguno o de quitar o instalar acoplamientos o accesorios. La puesta en marcha accidental puede causar lesiones.

El cargador y el paquete de pilas no pueden ser reparados.

Lubricación

Su herramienta eléctrica no requiere lubricación adicional.

Limpieza

ADVERTENCIA: Elimine con aire

seco la suciedad y el polvo de la carcasa principal tan pronto como se advierta su acumulación en las rejillas de ventilación o en sus proximidades. Cuando lleve a cabo este procedimiento póngase una protección ocular aprobada y una mascarilla antipolvo aprobada.

ADVERTENCIA: Jamás use disolventes u otros productos químicos fuertes para limpiar las piezas no metálicas de la herramienta. Dichos productos químicos pueden debilitar los materiales con los que están construidas estas piezas. Use un paño humedecido únicamente con agua y jabón suave. Jamás permita que le entre líquido alguno a la herramienta ni sumerja ninguna parte de la misma en líquido.

Ningún niño deberá realizar las tareas de limpieza y mantenimiento, salvo que lo hagan bajo supervisión.

Accesorios opcionales

ADVERTENCIA: Dado que los accesorios que no sean los suministrados por DEWALT no han sido sometidos a pruebas con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para disminuir el riesgo de lesiones, con este producto se deben usar exclusivamente accesorios recomendados por DEWALT.

Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.

Proteger el medio ambiente

Recogida selectiva. Los productos y las baterías marcadas con este símbolo no deben desecharse junto con los residuos domésticos normales.

Los productos y las baterías contienen materiales que pueden ser recuperados y reciclados, reduciendo la demanda de materias primas. Recicle los productos eléctricos y las baterías de acuerdo con las disposiciones locales. Para más información, vaya a www.2helpU.com.

Batería recargable

Esta batería de larga duración debe recargarse cuando deje de producir la suficiente potencia en trabajos que se realizaban con facilidad anteriormente. Al final de su vida técnica, deséchela con el debido respeto al medio ambiente.

• Descargue la batería por completo, y luego sáquela de la herramienta.
• Las batería de litio-ión son reciclables. Llévelas a su distribuidor o punto de reciclaje local. Los paquetes de batería recogidos serán reciclados o eliminados adecuadamente.

SOUFFLEUR AXIAL

DCMBL562

Félicitations!

risco de choque eléctrico.

risco de incêndio.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR ESTE EQUIPAMENTO

choque eléctrico e ferimentos:

Indicadores de carga

Apenas para uso dentro de casa.
