MANUAL DE USUARIO KS 250 Herkules

Manual de instrucciones Sierra de mesa, oscilante y para cortar ingletes

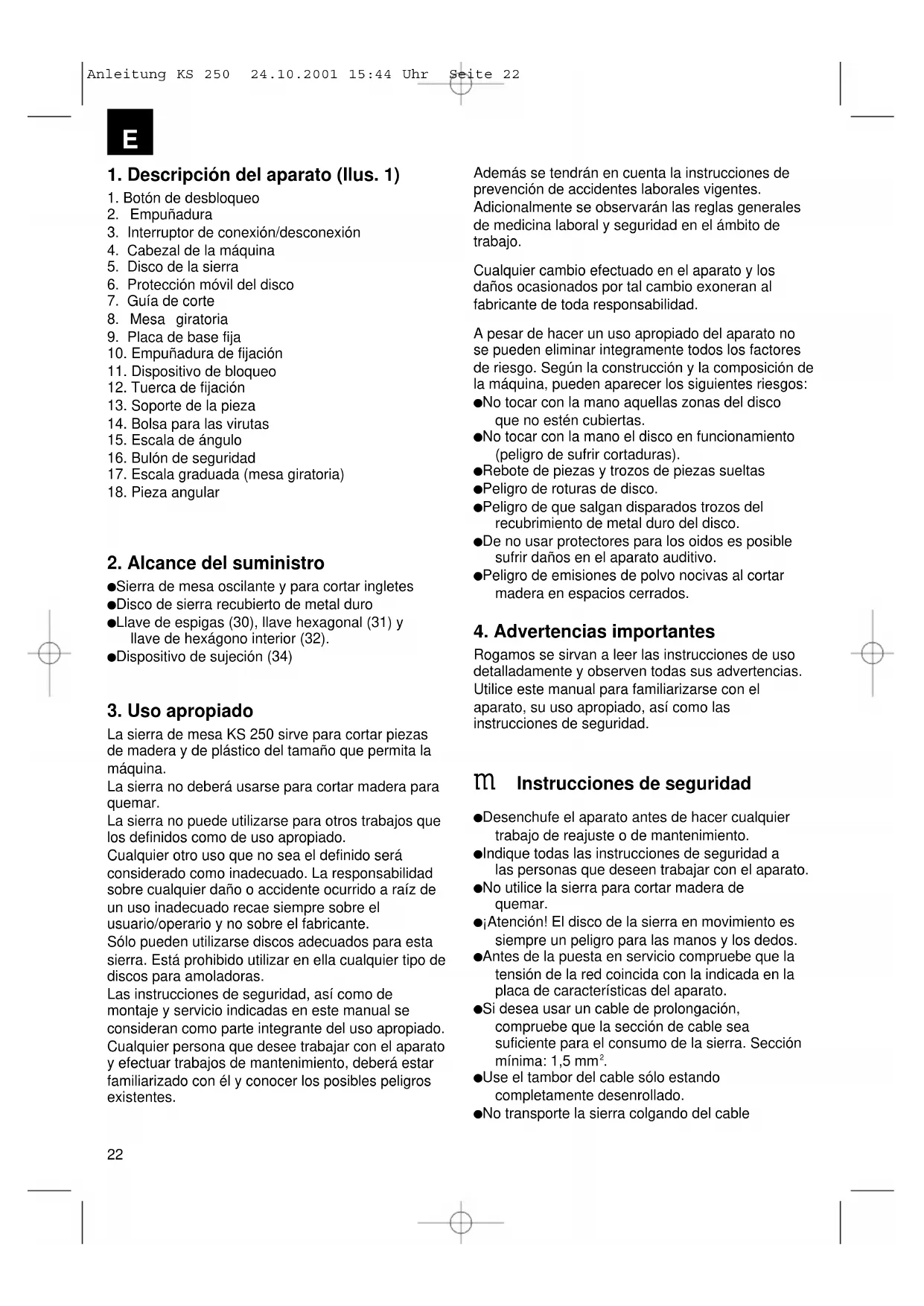

1. Descripción del aparato (Ilus. 1)

1. Botón de desbloqueo

4. Cabezal de la máquina

5. Disco de la sierra

6. Protección móvil del disco

10. Empuñadura de fijación

11. Dispositivo de bloqueo

12. Tuerca de fijación

13. Soporte de la pieza

14. Bolsa para las virutas

15. Escala de ángulo

16. Bulón de seguridad

Sierra de mesa oscilante y para cortar ingletes Disco de sierra recubierto de metal duro Llave de espigas (30), llave hexagonal (31) y llave de hexágono interior (32). Dispositivo de sujeción (34)

La sierra de mesa KS 250 sirve para cortar piezas de madera y de plástico del tamaño que permita la máquina. La sierra no deberá usarse para cortar madera para quemar. La sierra no puede utilizarse para otros trabajos que los definidos como de uso apropiado. Cualquier otro uso que no sea el definido será considerado como inadecuado. La responsabilidad sobre cualquier daño o accidente ocurrido a raíz de un uso inadecuado recae siempre sobre el usuario/operario y no sobre el fabricante. Sólo pueden utilizarse discos adecuados para esta sierra. Está prohibido utilizar en ella cualquier tipo de discos para amoladoras. Las instrucciones de seguridad, así como de montaje y servicio indicadas en este manual se consideran como parte integrante del uso apropiado. Cualquier persona que desee trabajar con el aparato y efectuar trabajos de mantenimiento, deberá estar familiarizado con él y conocer los posibles peligros existentes. Además se tendrán en cuenta la instrucciones de prevención de accidentes laborales vigentes. Adicionalmente se observarán las reglas generales de medicina laboral y seguridad en el ámbito de trabajo. Cualquier cambio efectuado en el aparato y los daños ocasionados por tal cambio exoneran al fabricante de toda responsabilidad. A pesar de hacer un uso apropiado del aparato no se pueden eliminar integramente todos los factores de riesgo. Según la construcción y la composición de la máquina, pueden aparecer los siguientes riesgos: No tocar con la mano aquellas zonas del disco que no estén cubiertas. No tocar con la mano el disco en funcionamiento (peligro de sufrir cortaduras). Rebote de piezas y trozos de piezas sueltas Peligro de roturas de disco. Peligro de que salgan disparados trozos del recubrimiento de metal duro del disco. De no usar protectores para los oidos es posible sufrir daños en el aparato auditivo. Peligro de emisiones de polvo nocivas al cortar madera en espacios cerrados.

4. Advertencias importantes

Rogamos se sirvan a leer las instrucciones de uso detalladamente y observen todas sus advertencias. Utilice este manual para familiarizarse con el aparato, su uso apropiado, así como las instrucciones de seguridad. m Instrucciones de seguridad Desenchufe el aparato antes de hacer cualquier trabajo de reajuste o de mantenimiento. Indique todas las instrucciones de seguridad a las personas que deseen trabajar con el aparato. No utilice la sierra para cortar madera de quemar. ¡Atención! El disco de la sierra en movimiento es siempre un peligro para las manos y los dedos. Antes de la puesta en servicio compruebe que la tensión de la red coincida con la indicada en la placa de características del aparato. Si desea usar un cable de prolongación, compruebe que la sección de cable sea suficiente para el consumo de la sierra. Sección mínima: 1,5 mm

Use el tambor del cable sólo estando completamente desenrollado. No transporte la sierra colgando del cable Anleitung KS 250 24.10.2001 15:44 Uhr Seite 22E

No exponga la sierra a la lluvia, ni la utilice en ambientes húmedos o mojados. Compruebe siempre que trabaja con un alumbrado suficiente. No utilice la sierra cerca de líquidos o gases inflamables. Lleve ropa de trabajo adecuada. Ropa demasiado holgada o joyas pueden ser cogidas por el disco de la sierra. La persona que utilice esta sierra deberá haber cumplido los 18 años. Aprendices pueden trabajar con ella a los 16 años, pero únicamente con la debida supervisión. Mantenga el aparato enchufado fuera del alcance de los niños. Compruebe el cable de conexión a la red. No utilice cables defectuosos o dañados. Mantenga el lugar de trabajo libre de restos de madera y de piezas sueltas. No distraga a quién esté utilizando el aparato. Tenga en cuenta el sentido de rotación del disco y del motor. Después de desconectado el motor, no intente bajo ningun concepto frenar el disco apretándolo lateralmente. Utilice únicamente discos afilados, sin hendiduras ni deformaciones. Utilice únicamente herramientas para la máquina que cumplan con la normativa prEN 847-1:1996. Discos defectuosos deberán ser sustituidos de inmediato. No utilice discos cuyas características no correspondan a las indicadas en estas especificaciones. Compruebe siempre que la flecha del disco coincida con la flecha que se halla en la sierra. Compruebe que el disco no toca la mesa giratoria en ninguna de sus posiciones, para ello desenchufe primero la sierra y ponga el disco en posición de 45º y de 90º manualmente. De ser necesario reajuste el cabezal de la sierra según el punto C/F. Compruebe que todos los dispositivos de protección del disco funcionan correctamente. La protección desplazable no deberá bloquear al hallarse abierta. No deberá desmontarse o inutilizarse el equipo de seguridad de la máquina. Dispositivos de protección defectuosos o dañados deberán ser sustituidos de inmediato. No corte piezas que, por su tamaño demasiado pequeño, no puedan ser sostenidas con la mano con seguridad. Evite colocar las manos de forma que puedan resbalar involuntariamente y llegar a tocar el disco de la sierra en funcionamiento. Si quiere trabajar con piezas muy largas necesitará un apoyo adicional para ellas (mesa, caballete, etc.) para así evitar que se desequilibre la máquina. Piezas redondas, por ejemplo barras, etc. deberán ir sujetas siempre por un dispositivo adecuado. No deberán hallarse clavos y otros cuerpos extraños en las piezas que se desea cortar. La posición de trabajo correcta es siempre lateral al disco. No sobrecargue la máquina de manera que llegue a pararse. Al trabajar, apriete debidamente la pieza contra la mesa y la guía, para evitar que oscile o gire inesperadamente. Compruebe que las piezas cortadas puedan caer a un lado del disco, de lo contrario podrían quedarse enganchadas en el disco y ser expulsadas en su dirección. No corte nunca varias piezas a la vez. No intente jamás sacar astillas, virutas o piezas sueltas con la mano, estando el disco en funcionamiento. Desconecte y desenchufe la máquina antes de eliminar cualquier avería o sacar piezas que hayan quedado sujetas al disco. Desconecte también el motor y desenchufe el aparato antes de trabajos de limpieza. Antes de poner en marcha la sierra compruebe que haya sacado cualquier llave u otra herramienta de la máquina. Antes de abandonar el lugar de trabajo desconecte el motor y desenchufe el aparato. Trabajos en el sistema eléctrico, reparaciones y mantenimiento serán efectuados únicamente por especialistas. Una vez terminados los trabajos de reparación o mantenimiento se volverán a montar inmediatamente los dispositivos de seguridad. Es imprescindible observar las instrucciones de seguridad, de trabajo y de mantenimiento del fabricante, así como las medidas indicadas en las características técnicas. Deberán observarse asimmismo las directrices de prevención de accidentes laborales y cualquier otras regulaciones vigentes relativas a la seguridad. Tenga en cuenta los cuadernos de seguridad de la mutua de prevención de accidentes. Conecte el equipo de aspiración de polvo antes de empezar el trabajo. Sólo se utilizará la sierra en espacios cerrados si va provista del correspondiente sistema de aspiración. Anleitung KS 250 24.10.2001 15:44 Uhr Seite 2324 La sierra oscilante deberá conectarse a un enchufe tipo Schuko de 230 V con un fusible de un mínimo de 10 A. No utilice máquinas de potencia insuficiente para hacer trabajos pesados. No haga uso indebido del cable. Afiáncese siempre correctamente y mantenga su equilibrio. Compruebe que las herramientas no estén dañadas. Antes de utilizar la máquina deberá comprobarse cuidadosamente que las herramientas funcionen correctamente, incluso si presentan ligeros daños. El equipo protector debe estaar debidamente colocado y cumplir con su tarea. Compruebe que las piezas móviles funcionen sin problemas y no queden enclavadas o si hay piezas que presenten daños. Todas las piezas deberán estar correctamente montadas y cumplir todos los requisitos exigidos para garantizar un funcionamiento correcto de la herramienta. Todo equipo protector que presente daños deberá ser reparado o sustituido, a menos que se indique lo contrario el en manual de instrucciones. Cualquier interruptor dañado deberá ser sustituido en un taller especializado de servicio al cliente. Esta máquina cumple con las disposiciones de seguridad correspondientes. Reparaciones sólo deberán ser llevadas a cabo por un taller eléctrico especializado y que utilice piezas de recambio originales, de lo contrario existe el peligro de que el usuario sufra accidentes. Preste atención al realizar trabajos en vertical. Atención, en los cortes de inglete dobles proceda con mucha precaución ¡No sobrecargue la herramienta! Póngase gafas protectoras Para trabajos que producen polvo use una mascarilla Revise el cable de la herramienta / alargadera por posibles daños.

Póngase protectores del oido

Protéjase del polvo Nivel de emisión de ruidos El nivel sónico de esta sierra ha sido medido según las normas DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 anexo A; 2/95. El ruido generado en el lugar de trabajo puede superar los 85 db (A). En este caso se requieren tomar medidas de protección sónica para el operario (póngase protectores del oido). En funcionamiento En vacío Nivel de presión acústica LPA 100,4 dB(A) 91,7 dB(A) Nivel de potencia sónica LWA 111,4 dB(A) 102,7 dB(A) „Los valores indicados arriba son valores de emisión y no necesariamente significan que sean seguros para su puesto de trabajo. A pesar de existir una correlación entre los valores de emisión y de inmisión, no es posible deducir de forma segura, el que no se requieran medidas de protección adicionales. Los factores que infuencian el nivel de inmisión existente en un puesto de trabajo incluyen la duración de la emisión, las propiedades inherentes del lugar en donde se trabaja, otras fuentes de ruido, etc., por ej. el número de máquinas o de procesos que trabajan también en las cercanías. Además el nivel de emisiones varía según el país. No obstante, esta información permitirá al usuario estimar los peligros y riesgos existentes de la mejor manera posible.

5. Características técnicas

1400 watios Régimen de funcionamiento S1 Revoluciones en vacío n

Disco de metal duro ø250 x ø16 x 2,5 mm Número de dientes 36 Superficie de apoyo 445 x 330 Radio de giro lateral -47º/0º - 47º Corte al inglete 0º a 45º a la izquierda Apoyo del disco 450x160 mm Anchura de corte a 90º 135 x 70 mm Anchura de corte a 45º 100 x 70 mm Anchura de corte 2x45º (Corte doble al inglete) 100 x 70 mm

6. Antes de la puesta en marcha

La máquina se debe colocar de forma estable, es decir, atornillada sobre un banco de trabajo, un soporte inferior universal o similar. Antes de la puesta en servicio deberán instalarse de nuevo correctamente todas las cubiertas y dispositivos de seguridad. El disco debe funcionar libremente. Antes de trabajar con madera ya usada compruebe que no lleve clavos, tornillos u otros cuerpos extraños. Antes de poner en marcha la sierra compruebe que el disco esté bien montado y que todas las piezas móviles funcionen con ligereza. Antes de conectar la máquina compruebe que los datos de la placa de características coincidan con los datos de la red.

7. Instalación y manejo

Cómo montar la sierra: (Ilus. 1/3) Atornillar la empuñadura de sujeción (10) en la pieza angular (18). Introducir el soporte de la pieza (13) en su alojamiento (21) y fijarla con el tornillo prisionero (22). Los soportes de la pieza que se desea cortar pueden ajustarse a la longitud requerida. Colocar el dispositivo de enclavamiento (19) en una de las dos perforaciones (20) a la izquierda y la derecha de la placa de base (9). A.) Ajuste de la sierra (Ilus. 1/2) Para reajustar el plato giratorio (8) aflojar la empuñadura de fijación (10) unas dos vueltas y presionar el dispositivo de bloqueo (11) para desenclavar el plato giratorio (8). El plato giratorio (8) posee varias posiciones de enclavamiento a 0º, 15º, 22,5º, 30º y 45º. Tan pronto como haya enclavado el dispositivo de bloqueo (11) deberá fijarse adicionalmente esta posición girando la empuñadura (10). En caso de requerir otros ángulos que los indicados, el plato giratorio (8) podrá fijarse únicamente mediante la empuñadura (10). La posición inferior de trabajo se alcanza presionando ligeramente hacia abajo el cabezal de la sierra (4) y extrayendo al mismo tiempo el bulón de seguridad (16) del bastidor del motor. Desplace el cabezal de la sierra (4) hacia arriba hasta que el gancho de seguridad haya quedado enclavado. Aflojando el tornillo tensor (13) con una llave hexagonal (25) o la empuñadura giratoria (20) será posible inclinar el cabezal de la sierra (13) hacia la izquierda hasta un máximo de 45º. Compruebe que la tensión de la red coincida con la indicada en la placa de la sierra, a continuación podrá enchufarla. B.) Corte de 90º y mesa giratoria 0º (Ilus. 1) La sierra se pone en marcha con el interruptor principal (3). ¡Atención! Fijar debidamente el material que se desea cortar y asegurar su posición sobre la superficie de la máquina con el dispositivo de sujeción (34) para impedir que se desplace durante el proceso de corte. Después de conectada la sierra espere hasta que el disco (5) haya alcanzado su velocidad máxima. Girar hacia la derecha el botón de desbloqueo (1) y desplazar el cabezal de la máquina a través de la pieza que se desea cortar presionando de forma ligera y continuada hacia abajo sobre la empuñadura (2). Una ver terminado el corte devuelva el cabezal a su posición superior de descanso y suelte el interruptor de conexión/desconexión (3). ¡Atención! El muelle tensor hace que el cabezal de la máquina vaya automáticamente hacia arriba, por lo tanto se recomienda no soltar la empuñadura (2) al finalizar el corte sino desplazar el cabezal hacia arriba suavemente ejerciendo una ligera contrapresión.

C) Ajuste de precisión de la guía para el corte de 90º (Ilus. 4/5) Desplace el cabezal de la máquina (4) hacia abajo y fíjelo con un bulón de seguridad (16). Aflojar la tuerca de fijación (12). Coloque el ángulo de tope (A) entre el disco (5) y la mesa giratoria (8). Afloje la contratuerca (23) y reajuste el tornillo (24) hasta que el ángulo entre el disco (5) y la mesa (8) sea de 90º. Para fijarlo en esta posición apriete de nuevo la contratuerca (23). D.) Corte de 90º y mesa giratoria entre 0º y 45º. (Ilusl 6). Con la sierra KS 250 puede efectuar cortes inclinados hacia la izquierda y la derecha de 0 a 47º de la guía. Aflojar la mesa giratoria (8) soltando la empuñadura de fijación (10) y presionando sobre el dispositivo de bloqueo (11). Ponga la mesa giratoria (8) en la posición deseada, usando para ello la empuñadura (2), es decir, la marca (a) sobre la mesa (8) deberá coincidir con el ángulo (B) elegido marcado sobre la placa de base (9). Apretar de nuevo la empuñadura (10) para fijar la mesa giratoria (8) Proceda a cortar como se describe en el punto B). E.) Corte al inglete de 0º a 45º y mesa giratoria a 0º (Ilus. 4/7) Con la sierra KS 250 podrá hacer cortes al inglete hacia la izquierda de 0º a 45º respecto a la superficie de trabajo. Ponga el cabezal de la sierra (4) en su posición superior). Fije la mesa giratoria (8) a 0º. Aflojar la tuerca de fijación (12) y usar la empuñadura (2) para inclinar hacia la izquierda el cabezal de la máquina (4) hasta que la marca (a) descanse sobre el ángulo deseado (b) Apretar de nuevo la tuerca (12) y efectuar el corte según se indica en el punto B). F.) Ajuste de precisión de la guía tope para el corte al inglete de 45º (Ilus. 8/9) Desplace hacia abajo el cabezal de la sierra (4) y fíjelo en esta posición con el bulón de seguridad (16). Fije la mesa giratoria (8) a 0º. Aflojar la tuerca de fijación (12) y usar la empuñadura (2) para inclinar a 47º el cabezal de la máquina (4) hacia la derecha. Ponga el ángulo tope (A) a 47º entre el disco (5) y la mesa (8). Afloje la contratuerca (25) y ajuste el tornillo (26) hasta que el ángulo entre el disco (5) y la mesa (8) sea exactamente de 45º. Apriete de nuevo la contratuerca (25) para dejar esta posición fija. G.) Corte al inglete de 0º a 45º y mesa giratoria de 0º a 47º (Ilus. 10) Con la sierra KS 250 podrá hacer cortes al inglete hacia la izquierda de 0º a 45º respecto a la superficie de trabajo y al mismo tiempo de 0º a 47º respecto a la guía (corte doble al inglete). Poner el cabezal de la máquina (4) en la posición superior. Aflojar la mesa giratoria (8) soltando para ello la empuñadura (10) y presionando el dispositivo de bloqueo (11). Usar la empuñadura (2) para ajustar la mesa giratoria (8) al ángulo deseado (véase también el punto D). Apretar de nuevo la empuñadura (10) para fijar así la mesa giratoria en su posición. Aflojar la tuerca de fijación (12) y usar la empuñadura (2) para inclinar el cabezal de la máquinas (4) hacia la izquierda hasta alcanzar el ángulo deseado (véase también el punto E). Apretar de nuevo la tuerca (12) Efectue el corte como se indica bajo el punto B.). H.) Aspiración de virutas (Ilus. 2) La sierra va equipada de una bolsa de recogida (14) de las virutas. La bolsa de las virutas (14) puede vaciarse presionando sobre los dos estribos (27) y extrayéndola hacia atrás. En la parte inferior la bolsa tiene una cremallera para poder vaciarla. I.) Sustituir el disco (Ilus. 11/12). Desenchufe de la red. Desplace hacia arriba el cabezal de la sierra (4). Aflojar el tornillo cilíndrico (29) y abrir hacia atrás la pieza de conexión (35). Anleitung KS 250 24.10.2001 15:44 Uhr Seite 26 Aflojar los dos tornillos de ranura en cruz (28) y sacar la protección del disco de la sierra (6). Bloquee la brida exterior con la llave de espigas (24) y afloje el tornillo hexagonal usando la llave de vaso (25) y girando para ello en sentido de las manecillas del reloj (¡Atención, rosca hacia la izquierda!). Saque el disco (5) hacia arriba soltándolo de la brida interior. Coloque el disco nuevo, trabajando en orden inverso y sujételo debidamente. ¡Atención! La superficie inclinada de corte de los dientes, es decir, el sentido de giro del disco, debe coincidir con la flecha en la caja del aparato. Antes de efectuar el montaje del nuevo disco limpie cuidadosamente las bridas de apoyo. Para montar dicha protección (6) se procederá en sentido inverso. Antes de seguir trabajando con la sierra compruebe que todos los dispositivos de seguridad trabajan correctamente.

Mantenga siempre limpias las ranuras de ventilación de la sierra. Limpie regularmente la sierra eliminando polvo y suciedad. Use preferentemente aire comprimido o un trapo limpio. Todas las piezas desplazables deberán ser lubricadas regularmente. No utilice detergentes agresivos para limpiar las superficies de plástico.

9. Pedido de piezas de recambio

Al solicitar recambios se indicarán los datos siguientes: Tipo de aparato No. de artículo del aparato No. de identidad del aparato No. del recambio de la pieza necesitada.
