NÁVOD K OBSLUZE KS 250 Herkules

Návod k použití Kapovací a pokosová pila

1. Odjišťovací knoflík

6. Ochrana pilového kotouče pohyblivá

9. Spodní deska pevně stojící

10. Zajištťovací madlo

11. Blokovací západka

12. Zajišťovací matice

14. Sáček na zachytávání třísek

17. Stupnice (otočný stůl)

18. Úhlový příložník

Kapovací a pokosová pila Pilový kotouč osazený ostřími ze slinutých karbidů Klíč s čelním otvorem (30), klíč s šestihranem (31) a imbusový klíč (32) Upínací zařízení (34)

3. Použití podle účelu určení

Einhell kapovací a pokosová pila KS 250 Profi je určena ke kapování dřeva a umělé hmoty, odpovídajíc velikosti stroje. Pila není vhodná pro řezání palivového dříví. Stroj smí být použit pouze podle svého určení. Každé další toto překračující použití neodpovídá účelu určení. Za z toho vyplývající škody a zranění ručí provozovatel/obsluha a ne výrobce. Používat se smí pouze pro stroj vhodné pilové kotouče. Použití dělících kotoučů všech druhů je zakázáno. Součástí použití podle účelu určení je také dbát bezpečnostních pokynů, tak jako návodu k montáži a provozních pokynů v návodu k použití. Osoby, které stroj obsluhují a udržují, musí být s tímto seznámeny a být poučeny o možných nebezpečích. Kromě toho musí být co nejpřísněji dodržovány platné předpisy k předcházení úrazů. Dále je třeba dodržovat ostatní všeobecná pravidla v pracovnělékařských a bezpečnostně technických oblastech. Změny na stroji zcela vylučují ručení výrobce a z toho vzniklé škody. I přes použití podle účelu určení nelze zcela vyloučit určité rizikové faktory. Podmíněno konstrukcí a uspořádáním stroje se mohou vyskytnout následující body: Dotyk pilového kotouče v nezakryté oblasti řezání. Zásah do běžícího pilového kotouče (řezné úrazy). Zpětné vrhání obrobků a částí obrobků. Zlomení pilových kotoučů. Vymrštění chybných částí ze slinutých karbidů z pilového kotouče. Poškození sluchu při nepoužívání nutné ochrany sluchu. Zdraví škodlivé emise dřevných prachů při použití v uzavřených prostorech.

Prosím přečtěte si pečlivě návod k použití a dbejte jeho pokynů. Na základě tohoto návodu k použití se obeznamte s přístrojem, jeho správným použitím a také s bezpečnostními pokyny. m Bezpečnostní pokyny Při všech nastavovacích a údržbářských pracích vytáhněte síťovou zástrčku. S bezpečnostními pokyny seznamte všechny osoby, které na stroji pracují. Pilu nepoužívejte k řezání topného dřeva. Pozor! Rotující pilový kotouč představuje nebezpečí pro ruce a prsty. Před uvedením do provozu překontrolujte, jestli napětí na typovém štítku přístroje souhlasí se síťovým napětím. Jestliže je potřeba prodlužovací kabel, přesvědčte se, jestli jeho průřez dostačuje pro příkon proudu pily. Minimální průřez 1,5 mm2. Kabelový buben používat pouze ve vyrolovaném stavu. Pilu nenosit za síťový kabel. Nevystavujte pilu dešti a nepoužívejte stroj ve vlhkém nebo mokrém prostředí. Postarejte se o dobré osvětlení. Neřežte v blízkosti hořlavých kapalin a plynů. Noste vhodné pracovní oblečení! Široké oblečení nebo šperky může být zachyceno rotujícím pilovým kotoučem. Obsluhující osoba musí být stará minimálně 18 let, učni min. 16 let a musí se strojem pracovat za dohledu dospělých. Nepouštět děti ke stroji připojenému na síť. Překontrolujte síťový přívod. Nepoužívejte chybná nebo poškozená napájecí vedení.

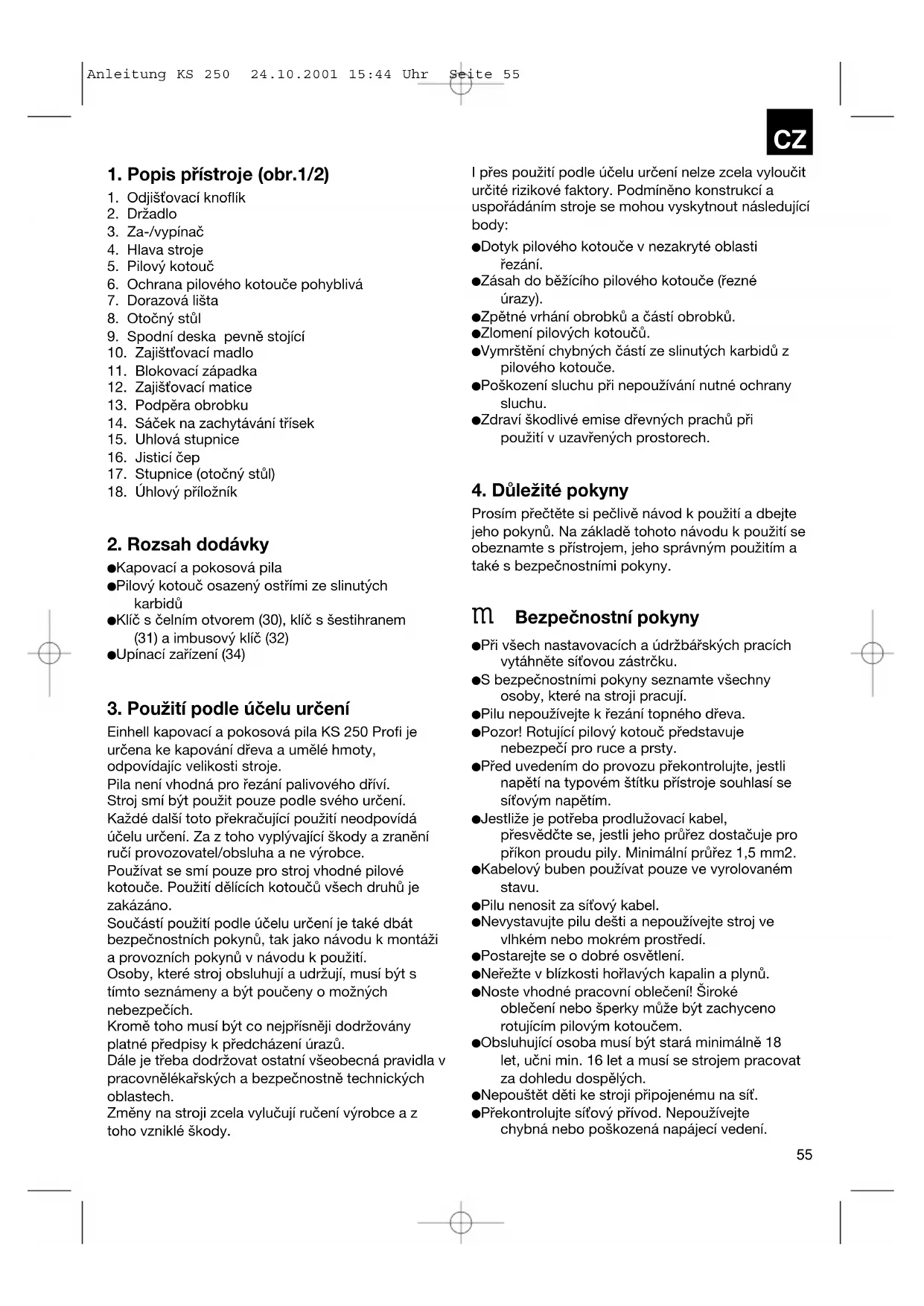

Anleitung KS 250 24.10.2001 15:44 Uhr Seite 55 Pracoviště udržujte bez dřevných odpadů a povalujících se dílů. Na stroji pracující osoby nesmí být rozptylovány. Dbejte na směr otáčení motoru a pilového kotouče. Pilový kotouč nesmí být v žádném případě po vypnutí pohonu zabrzďován postranním protitlakem. Používejte pouze naostřené, trhlin prosté a nezdeformované pilové kotouče. Na stroji smí být používány pouze nástroje, které odpovídají prEN 847-1:1996. Chybné pilové kotouče musí být okamžitě vyměněny. Nesmí být používány pilové kotouče, které neodpovídají parametrům udaným v tomto návodu k použití. Je třeba zajistit, aby šipka na pilovém kotouči souhlasila se šipkou na přístroji. Ujistěte se, zda se pilový kotouč v žádné poloze nedotýká otočného stolu a to tak, že při vytažené síťové zástrčce pilový kotouč rukou otáčíte v poloze 45° a 90°. Hlavu pily popřípadě podle bodu C/F nově justovat. Je třeba zajistit, aby všechna zařízení zakrývající pilový kotouč bezvadně pracovala. Pohyblivý ochranný kryt nesmí být v otevřeném stavu sevřen. Bezpečnostní zařízení na stroji nesmí být demontována nebo být vyřazena z provozu. Poškozená nebo chybná ochranná zařízení je nutno neprodleně vyměnit. Neřežte obrobky, které jsou moc malé na to, abyste je mohli bezpečně držet v ruce. Vyhýbejte se nešikovným pozicím rukou, při kterých by se náhlým uklouznutím mohla jedna nebo obě ruce dotknout pilového kotouče. U dlouhých obrobků je potřebná přídavná podkládací plocha (stůl, kozy, atd.), aby bylo zabráněno klopení stroje. Kulaté obrobky, jako kolíkové tyče atd., musí být vždy upnuty vhodným zařízením. V řezaném obrobku se nesmí nacházet hřebíky nebo jiná cizí tělesa. Pracovní poloha vždy stranou pilového kotouče. Stroj nezatěžovat tak dalece, aby se zastavil. Tlačte obrobek vždy pevně proti pracovní desce a dorazové liště, aby se zabránilo viklání popř. přetáčení obrobku. Zajistěte, aby se odřezané části nechaly odstranit bočně od pilového kotouče. Jinak by mohly být pilovým kotoučem zachyceny a vymrštěny. Neřežte nikdy více obrobků současně. Neodstraňujte nikdy volně ležící třísky, piliny nebo zaklíněné části dřeva při běžícím pilovém kotouči. K odstranění poruch nebo zaklíněných kusů dřeva stroj vypnout. - Vytáhnout síťovou zástrčku - Přezbrojení, jako též nastavovací, měřicí a čisticí práce provádět pouze při vypnutém motoru. - Vytáhnout síťovou zástrčku - Před zapnutím překontrolujte, jestli jsou klíče a nastavovací nástroje odstraněny. Při opuštění pracoviště vypnout motor a vytáhnout síťovou zástrčku. Elektroinstalace, opravy a údržbářské práce smí být prováděny pouze odborníky. Veškerá ochranná a bezpečnostní zařízení musí být po ukončené opravě nebo údržbě ihned znovu namontována. Musí být dodržovány bezpečnostní, pracovní a údržbářské pokyny výrobce a také rozměry udané v technických datech. Je třeba dbát příslušných bezpečnostních předpisů a jiných, všeobecně platných bezpečnostně technických pravidel. Dbát brožurek s informacemi oborových profesních organizací (VBG 7j). Při každé činnosti připojte zařízení na odsávání prachu. Provoz v uzavřených prostorách je přípustný pouze s vhodným odsávacím zařízením. Kapovací pila musí být připojena na 230 V zásuvku s ochranným kolíkem, s minimálním jištěním 10 A. Nepoužívejte stroje se slabým výkonem pro těžké práce. Nepoužívejte kabel k účelům, ke kterým není určen! Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Překontrolujte nástroj jestli nevykazuje eventuální poškození! Před dalším použitím nástroje musí být ochranná zařízení nebo lehce poškozené části pečlivě překontrolovány, jestli bezvadně a podle způsobu určení fungují. Překontrolujte, jestli pohyblivé části bezvadně fungují a neváznou nebo jestli nejsou některé části poškozeny. Veškeré součásti musí být správně namontovány a splňovat všechny podmínky, aby byl zajištěn bezvadný provoz nástroje. Poškozená ochranná zařízení a části musí být odborně opraveny nebo vyměněny uznanou odbornou dílnou, pokud není v návodu k použití nic jiného uvedeno.

Anleitung KS 250 24.10.2001 15:44 Uhr Seite 56 Poškozené vypínače nechte vyměnit servisní dílnou. Toto nářadí odpovídá příslušným bezpečnostním ustanovením. Opravy smí provádět pouze elektroodborník za použití originálních náhradních dílů; v jiném případě může dojít k úrazu uživatele. Při svislých pracích dávat pozor. Pozor, při dvojitém pokosovém řezu je třeba obzvláštní pozornosti. Nepřetěžujte nástroj! Noste ochranné brýle. Při prašných pracích noste ochrannou masku. Kontrolujte kabel nářadí / prodlužovací kabel jestli není poškozen.

Nosit ochranu proti prachu Hlukové emisní hodnoty Hluk této pily je měřen podle DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 dodatek A; 2/95. Hluk na pracovišti může přesahovat 85 db (A). V tomto případě jsou pro uživatele nutná ochranná opatření. (Nosit ochranu sluchu!) Provoz Chod naprázdno Hladina akustického tlaku LPA 100,4 dB(A) 91,7 dB(A) Hladina akustického výkonu LWA 111,4 dB(A) 102,7 dB(A) Udané hodnoty jsou emisní hodnoty a nemusí tím současně zobrazovat také bezpečné hodnoty na pracovišti. Přestože existuje korelace mezi emisními a imisními hladinami, nelze z toho spolehlivě odvodit, jestli jsou nutná dodatečná preventivní bezpečnostní opatření, nebo ne. Faktory, které mohou ovlivnit současnou, na pracovišti existující imisní hladinu, obsahují délku působení, zvláštnosti pracovní místnosti, jiné zdroje hluku atd., např. počet strojů a jiných sousedních procesů. Bezpečné hodnoty pracoviště se mohou také odlišovat od jedné země k druhé. Tato informace má ale přesto uživateli pomoci, aby mohl lépe odhadnout nebezpečí a rizika.

Motor na střídavý proud 230 V 50 Hz Výkon P1 1400 Watt Druh provozu S1 Počet otáček naprázdno n

Pilový kotouč osazený ostřími ze slinutých karbidů Ø250 x Ø 16 x 2,5 mm Počet zubů 36 Plošná výměra stání 445 x 330 mm Rozsah výkyvu -47°/ 0° +47° Pokosový řez 0° až 45° doleva Podpěra lože pily 450 x 160 mm Šířka řezu při 90° 135 x 70 mm Šířka řezu při 45° 100 x 70 mm Šířka řezu při 2 x 45° (dvojitý pokosový řez) 100 x 70 mm

6. Před uvedením do provozu

Stroj musí být stabilně postaven, tzn. přišroubován na pracovním stole, univerzálním podstavci nebo podobně. Před uvedením do provozu musí být všechny kryty a bezpečnostní zařízení správně namontovány. Pilový kotouč musí být volně otočný. U již opracovaného dřeva dbát na cizí tělesa jako např. hřebíky nebo šrouby atd. Před zapnutím za-/vypínače se ujistěte, zda je pilový kotouč správně namontován a zkontrolujte volný chod pohyblivých částí. Před připojením stroje se ujistěte, zda údaje na typovém štítku souhlasí s údaji sítě.

Pilu smontovat: (obr. 1/3) Zajišťovací madlo (10) našroubovat do úhlového příložníku (18). Podpěru obrobku (13) nasunout do upevnění (21) a fixačním šroubem (22) zajistit. Podpěry obrobků mohou být podle délky obrobků přestavěny. Upínací zařízení (19) nastrčit do jednoho ze dvou otvorů (20) vlevo a vpravo na spodní desce (9).

Anleitung KS 250 24.10.2001 15:44 Uhr Seite 57A.) Pilu nastavit (obr. 1/2) K přestavění otočného talíře (8) zajišťovací madlo (10) povolit o cca 2 otočení a k odjištění otočného talíře (8) zmáčknout blokovací západku (11). Otočný talíř (8) disponuje polohami zarážky při 0°, 15°, 22,5°, 30° a 45°. Jakmile blokovací západka (11) zaskočí, musí být poloha dodatečně fixována pomocí zajišťovacího madla (10). Pokud jsou potřeba jiné polohy úhlu, je otočný talíř (8) fixován pouze přes zajišťovací madlo (10). Lehkým tlakem hlavy stroje (4) směrem dolů a současným vytažením jisticího čepu (16) ze zavěšení motoru je pila ve spodní pracovní poloze odblokována. Hlavu stroje (4) vykývnout nahoru, až zapadne jisticí hák. Hlava stroje (4) může být povolením upínacího šroubu (13), za pomoci klíče se šestihranem (25) nebo otočného držadla (20), nakloněna doleva na max. 45°. Překontrolovat, zda síťové napětí souhlasí s údajem na datovém štítku a přístroj zapojit. B.) Kapovací řez 90° a otočný stůl 0° (obr. 1) Pila se stisknutím hlavního vypínače (3) zapne. Pozor! Materiál určený k řezání pevně položit na opěrnou plochu stroje a zajistit pomocí upínacího zařízení (34), aby se materiál během řezání neposouval. Po zapnutí pily vyčkat, až pilový kotouč (5) dosáhne maximálního počtu otáček. Odjišťovací knoflík (1) otočit doprava a hlavu stroje držadlem (2) rovnoměrně a lehkým tlakem pohybovat dolů skrz obrobek. Po ukončení řezání přivést hlavu stroje opět do horní klidové polohy a za-/vypínač (3) pustit. Pozor! Díky vratné pružině se stroj vrací automaticky nahoru, tzn. držadlo (2) po ukončení řezu nepouštět, ale hlavu stroje pomalu a za mírného protitlaku pohybovat nahoru. C.) Jemné justování dorazu pro kapovací řez 90° (obr. 4/5) Hlavu stroje (4) sklopit dolů a fixovat jisticím čepem (16). Zajišťovací matici (12) uvolnit. Příložný úhelník (a) přiložit mezi pilový kotouč (5) a otočný stůl (8). Protimatici (23) uvolnit a nastavovací šroub (24) přestavit tak dalece, až úhel mezi pilovým kotoučem (5) a otočným stolem (8) činí 90°. K fixování této polohy protimatici (23) opět utáhnout. D.) Kapovací řez 90° a otočný stůl 0°- 47° (obr. 6) S KS 250 mohou být prováděny šikmé řezy doleva a doprava mezi 0°- 47° k dorazové liště. Otočný stůl (8) povolením zajišťovacího madla (10) a zmáčknutím blokovací západky (11) uvolnit. Držadlem (2) nastavit otočný stůl (8) na požadovaný úhel, tzn. že značení (a) na otočném stole musí souhlasit s požadovaným úhlovým rozměrem (17) na pevně stojící spodní desce (9). Zajišťovací madlo (10) opět utáhnout, aby byl fixován otočný stůl (8). Řez provést jak je uvedeno v bodě B. E.) Pokosový řez 0°- 45° a otočný stůl 0° (obr. 4/7) S KS 250 mohou být prováděny pokosové řezy doleva mezi 0°- 45° k pracovní ploše. Hlavu stroje (4) uvést do horní polohy. Otočný stůl (8) fixovat v poloze 0°. Zajišťovací matici (12) uvolnit a držadlem (2) hlavu stroje (4) naklonit doleva, až ukazatel (a) ukazuje na požadovaný úhlový rozměr (b). Zajišťovací matici (12) opět pevně utáhnout a řez provést jak je uvedeno v bodě B. F.) Jemné justování dorazu pro pokosový řez 45° (obr. 8/9) Hlavu stroje (4) sklopit dolů a fixovat jisticím čepem (16). Otočný stůl (8) fixovat v poloze 0°. Zajišťovací matici (12) uvolnit a držadlem (2) hlavu stroje (4) naklonit doleva na 45°. 45°příložný úhelník (a) přiložit mezi pilový kotouč (5) a otočný stůl (8). Protimatici (25) uvolnit a nastavovací šroub (26) přestavit tak dalece, až úhel mezi pilovým kotoučem (5) a otočným stolem (8) činí 45°. K fixování této polohy protimatici (25) opět utáhnout. G.) Pokosový řez 0°- 45° a otočný stůl 0°- 47° (obr. 10) S KS 250 mohou být prováděny pokosové řezy doleva mezi 0°- 45° k pracovní ploše a současně 0°- 47° k dorazové liště (dvojitý pokosový řez). Hlavu stroje (4) uvést do horní polohy. Otočný stůl (8) povolením zajišťovacího madla (10) a zmáčknutím západky (11) uvolnit.

Anleitung KS 250 24.10.2001 15:44 Uhr Seite 58 Držadlem (2) nastavit otočný stůl (8) na požadovaný úhel (viz také bod D). Zajišťovací madlo (10) opět pevně utáhnout, aby byl fixován otočný stůl. Zajišťovací matici (12) uvolnit a držadlem (2) hlavu stroje (4) naklonit doleva na požadovaný úhlový rozměr (viz také bod E). Zajišťovací matici (12) opět pevně utáhnout. Řez provést jak je uvedeno v bodě B. H.) Odsávání třísek (obr. 2) Pila je vybavena sáčkem na zachytávání třísek (14). Sáček na zachytávání třísek (14) může být zmáčknutím obou úchytek (27) směrem dozadu stažen a pomocí zipu na spodní straně vyprázdněn. I.) Výměna pilového kotouče (obr. 11/12) Vytáhnout síťovou zástrčku. Hlavu stroje (4) vykývnout nahoru. Šroub s válcovou hlavou (29) uvolnit a spojku (35) odklopit dozadu. Oba šrouby s křížovou drážkou (28) uvolnit a pohyblivý kryt pilového kotouče (6) sundat. Vnější přírubu (33) přiloženým klíčem s čelním otvorem (30) zablokovat a šroub se šestihrannou hlavou nástrčným klíčem (31) ve směru hodinových ručiček (Pozor! Levý závit!) vyšroubovat. Pilový kotouč (5) stáhnout z vnitřní příruby a směrem dolů vytáhnout. Nový pilový kotouč v opačném pořadí nasadit a utáhnout. Pozor! Zkosení zubů tzn. směr otáčení pilového kotouče, musí souhlasit se směrem šipky na krytu. Před montáží pilového kotouče musí být příruby pilového kotouče pečlivě očištěny. Pohyblivou ochranu pilového kotouče (6) namontovat v opačném pořadí. Než budete s pilou opět pracovat, je třeba překontrolovat funkčnost ochranných

Udržujte větrací otvory stroje vždy volné a čisté. Prach a nečistoty ze stroje pravidelně odstraňovat. Čištění nejlépe provádět stlačeným vzduchem nebo hadrem. Všechny pohyblivé části je třeba v pravidelných odstupech mazat. K čištění plastu nepoužívejte žíravé prostředky.

9. Objednání náhradních dílů

Při objednávce náhradních dílů je třeba uvést následující údaje: Typ přístroje Číslo výrobku přístroje Identifikační číslo přístroje Číslo náhradního dílu požadovaného náhradního dílu

Záruční doba začíná dnem koupě a činí 3 rok. Záruka bude poskytnuta v případě chybného provedení nebo vady materiálu a funkčnosti. K tomu potřebné náhradní díly a pracovní doba nebudou účtovány. Záruka se nevztahuje na následné škody. Váš zákaznický servis
