| Tipo de producto | Controlador de tensión automotriz |
| Marca | Testboy |
| Modelo | TB 60 |
| Dimensiones | 260 x 53 x 40 mm |
| Peso | 430 g (cables de medición incluidos) |
| Alimentación | 12 - 24 V CC (batería del vehículo) |
| Rango de medición de tensión | 1 - 60 V |
| Pantalla | Pantalla LCD + 2 LED (positiva/negativa) |
| Longitud de los cables de medición | Aproximadamente 6 m |
| Modos de funcionamiento | Control de tensión, prueba de polaridad, control de continuidad, control de componentes, activación positiva/negativa, prueba de iluminación de remolque, localización de impulsos de encendido, medición de frecuencia, detección de pico de tensión |
| Protección | Protección contra cortocircuitos con fusible rearmable |
| Uso previsto | Por electricistas calificados para sistemas 12/24 V automotrices |
| Temperatura de uso | Por encima de 5 °C (de lo contrario riesgo de mal funcionamiento) |
| Limpieza | Paño húmedo con detergente suave; no usar disolventes |
| Mantenimiento | Ningún mantenimiento especial si el uso es conforme |
| Certificación | CE, conforme a las directivas vigentes |
| Garantía | Garantía anulada en caso de incumplimiento de las instrucciones o modificación no autorizada |
Preguntas frecuentes - TB 60 Testboy
Preguntas de los usuarios sobre TB 60 Testboy
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Equipos de medición en formato PDF gratis! Encuentra tus instrucciones TB 60 - Testboy y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. TB 60 de la marca Testboy.
MANUAL DE USUARIO TB 60 Testboy
Manual de instrucciones
Testboy® TB 60 43
Manuale utente
Testboy® TB 60 53

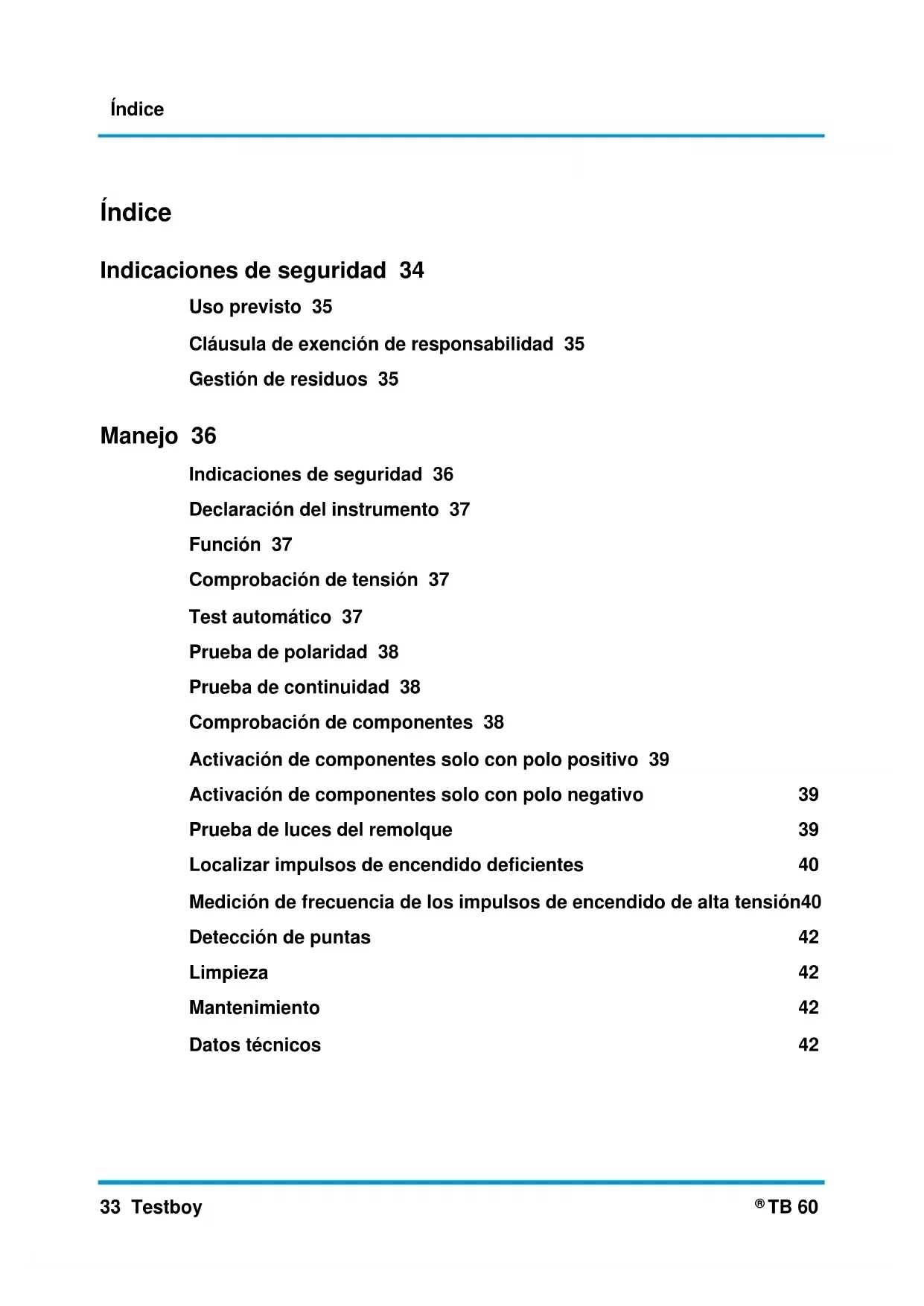

Indicaciones de seguridad 34
Uso previsto 35
Cláusula de exención de responsabilidad 35
Gestión de residuos 35
Manejo 36
Indicaciones de seguridad 36
Declaración del instrumento 37
Función 37
Comprobación de tensión 37
Test automático 37
Prueba de polaridad 38
Prueba de continuidad 38
Comprobación de componentes 38
Activación de componentes solo con polo positivo 39
Activación de componentes solo con polo negativo 39
Prueba de luces del remolque 39
Localizar impulsos de encendido deficientes 40
Medición de frecuencia de los impulsos de encendido de alta tensión40
Detección de puntas 42
Limpieza 42
Mantenimiento 42
Datos técnicos 42
Indicaciones de seguridad
ADVERTENCIA
Lea este manual antes de usar. Si no se emplea el instrumento conforme a las indicaciones del fabricante, la protección que el mismo instrumento ofrece podría verse perjudicada.
ADVERTENCIA
Las fuentes de riesgo son, por ejemplo, piezas mecánicas que podrían causar lesiones graves a personas. Existe también riesgo para objetos (p. ej. daños en el instrumento).
ADVERTENCIA
Una descarga eléctrica podría causar lesiones mortales o graves a personas, así como ser una amenaza para el funcionamiento de objetos (p. ej. daños en el instrumento).
ADVERTENCIA
Por motivos de seguridad y homologación (CE), no está permitido transformar ni realizar modificaciones por cuenta propia en el instrumento. Con el fin de garantizar un funcionamiento seguro del instrumento, es imprescindible tener en cuenta las indicaciones de seguridad, las notas de advertencia y el capítulo "Uso previsto".
ADVERTENCIA
Antes de usar el instrumento, tenga en cuenta las siguientes indicaciones:
Evite el uso del instrumento en las inmediaciones de soldadoras eléctricas, calentadores por inducción y otros campos electromagnéticos.
Cuando haya cambios de temperatura bruscos, debe aclimatarse el instrumento antes de su uso durante unos 30 minutos a la nueva temperatura ambiente.
A temperaturas bajas por debajo de 5 °C, la disponibilidad del comprobador de tensión puede verse afectada. Garantice el suministro de corriente suficiente empleando pilas adecuadas y japtas para los márgenes de temperatura usac
No exponga el instrumento durante mucho tiempo a altas temperaturas.
Evite un entorno con polvo y humedad.
¡El comprobador de tensión y los accesorios no son un juguete y no deben dejarse al alcance de los niños!
En instalaciones industriales deberán tenerse en cuenta las normas de prevención de accidentes de la mutua profesional competente en prevención de accidentes laborales para instalaciones eléctricas y equipos.
Tenga en cuenta las cinco reglas de oro en electricidad:
1 Desconexión, corte efectivo.
2 Prevenir cualquier posible realimentación. Bloqueo y señalización.
3 Verificar ausencia de tensión (debe determinarse en dos polos).
4 Puesta a tierra y cortocircuito.
5 Señalización de la zona de trabajo.
ADVERTENCIA
Un comprobador de tensión con una impedancia relativamente más baja, no mostrará, en comparación con el valor de referencia 100 kΩ, todas las tensiones interferentes con un valor original por encima de la muy baja tensión (ELV). Al entrar en contacto con las piezas del equipo que deben comprobarse, el comprobador de tensión puede reducir las tensiones interferentes descargando temporalmente hasta un nivel por debajo de muy baja tensión (El Después de retirar el comprobador de tensión, la tensión interferente volverá a su valor original.
Un comprobador de tensión con una impedancia interna relativamente más alta no mostrará claramente, en comparación con el valor de referencia 100 kΩ, la indicación cuando haya una tensión interferente "No existe tensión de servicio".
Cuando no aparece la indicación "Existe tensión", se recomienda encarecidamente colocar el dispositivo de puesta a tierra antes de comenzar los trabajos.
Cuando aparece la indicación "Existe tensión" en una pieza que está separada de la instalación, se recomienda encarecidamente comprobar con medidas adicionales (p. ej. empleando un comprobador de tensión adecuado,
inspección visual del punto de separación en la red eléctrica, etc.) el estado "No existe tensión de servicio" de la pieza de la instalación que debe comprobarse y determinar que la tensión mostrada por el comprobador de tensión es una tensión interferente.
Uso previsto
Uso previsto para ser usado únicamente por técnicos electricistas y personal técnico.
El instrumento se ha previsto únicamente para las aplicaciones descritas en el manual de instrucciones, como las comprobaciones de tensión alterna, tensión continua y tensión de continuidad, prueba de fases y de campo magnético rotativo. Está prohibido cualquier otro uso. Este podría causar accidentes o destruir el instrumento. Estos usos erróneos resultarán en la anulación inmediata de cualquier derecho por garantía del operario frente al fabricante.
Cualquier persona que vaya a emplear este comprobador, deberá disponer de la formación correspondiente y estar familiarizada con los riesgos especiales que aparecen en entornos industriales durante la comprobación de tensión, las medidas de seguridad necesarias y el procedimiento para comprobar el correcto funcionamiento del instrumento antes y después de cada uso.
En caso de producirse daños en la integridad física de las personas o daños materiales ocasionados por la manipulación inadecuada o por el incumplimiento de las indicaciones de seguridad, no asumimos ninguna responsabilidad. En estos casos queda anulado cualquier derecho por garantía. Un símbolo de exclamación dentro de un triángulo hace referencia a las indicaciones de seguridad en el manual de instrucciones. Antes de la puesta en marcha, lea el manual al completo. Este instrumento dispone de homologación CE y cumple, por tanto, las directivas requeridas.
Reservado el derecho a modificar las especificaciones sin previo aviso © 2020 Testboy GmbH, Alemania.
Cláusula de exención de responsabilidad
¡Los derechos por garantía quedan anulados cuando los daños han sido producidos por incumplimiento del manual! ¡No asumimos ninguna responsabilidad por los daños derivados resultantes!
Testboy no asume responsabilidad alguna por los daños que resulten de:
El incumplimiento del manual.
Las modificaciones en el producto no autorizadas por Testboy.
O de piezas de repuesto no fabricadas o no autorizadas por Testboy.
El trabajo bajo los efectos del alcohol, drogas o medicamentos.
Exactitud del manual de instrucciones
Este manual de instrucciones ha sido redactado con gran esmero. No asumimos garantía alguna por la exactitud y la integridad de los datos, las imágenes ni los dibujos. Reservado el derecho a realizar modificaciones, corregir erratas y errores.
Gestión de residuos
Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad de devolver el instrumento –una vez finalizada su vida útil– a los puntos de recogida selectiva adecuados para chatarra eléctrica.
La Directiva RAEE regula la recogida y el reciclaje de residuos de aparatos eléctricos y electrónicos. Los productores de aparatos eléctricos están obligados a recoger y a reciclar de forma gratuita los aparatos eléctricos vendidos. Los aparatos eléctricos no podrán ser recogidos, por tanto, en los flujos de residuos "normales". Los aparatos eléctricos deberán reciclarse y eliminarse por separado. Todos los aparatos afectados por esta directiva llevan este logotipo.
Certificado de calidad
Todas las actividades y procesos relacionados con la calidad realizados dentro de Testboy GmbH son controlados de forma permanente mediante un sistema de gestión de calidad. La empresa Testboy GmbH certifica además que los dispositivos de revisión y los instrumentos empleados durante el calibrado están sometidos a un control permanente para equipos de inspección, medición y ensayo.
Declaración de conformidad
El producto cumple las directivas más recientes. Encontrará más información en www.testboy.de
Manejo
Muchas gracias por haber adquirido el Testboy® TB 60, un comprobador de tensión en automoción con indicador LCD. Se pueden realizar comprobaciones de tensión (1 V hasta 60 V), de polaridad y de continuidad sin tener que sacar componentes de la pila y tener que volver a conectarlos. Se pueden realizar mediciones de frecuencia de los impulsos de encendido. De igual forma, se puede calcular si las velocidades del motor mostradas son correctas.
Indicaciones de seguridad
Ha elegido un instrumento que le ofrece un alto grado de seguridad. Para garantizar un uso correcto y sin riesgos, es imprescindible que lea al completo este manual de instrucciones antes del primer uso.
Con fines de comprobación y seguridad, este instrumento está provisto de una protección contra cortocircuito con la que se puede comprobar también la conexión a masa sin comprobación con caída de tensión. El sistema de protección contra cortocircuito contiene un fusible recuperable, de tal forma que el personal técnico no pueda destruir los fusibles durante el test.
Los cables de medición son suficientemente largos para poder comprobar todo el sistema sin necesidad de buscar continuamente un punto de medición.
Cuando hay tensión, al entrar en contacto con masa puede saltar una chispa. Por eso, no se debe trabajar nunca con una tensión de red de 110/220 voltios. El instrumento está dimensionado únicamente para el suministro de tensión con 12-24 V.
Si salta el depósito de protección, no toque la punta de medición o el adaptador de la punta de medición. ¡La punta de medición, así como el adaptador, están muy calientes cuando el interruptor de protección ha saltado!
Si los componentes llevan corriente, pulse el interruptor antes de que la punta de medición toque los componentes. En este caso, el arco voltaico se produce entre la punta y el componente en lugar de con el interruptor. Esto puede alargar la vida útil del interruptor.
Se aplican las siguientes medidas de precaución:
Asegúrese de que el cable de comprobación y el instrumento se encuentran en perfecto estado. Pruebe el instrumento en una fuente de tensión conocida.
Si durante esta prueba falla el indicador de una o de varias funciones, debe dejar de usarse el instrumento que tendrá que ser revisado por personal técnico.
Sujetar el instrumento únicamente por los mangos, por debajo de las marcas mecánicas, ¡evite tocar las puntas de prueba!
¡No debe operarse el instrumento en un entorno húmedo!
Mantener el instrumento siempre seco y limpio. La carcasa solo puede limpiarse con un paño húmedo.

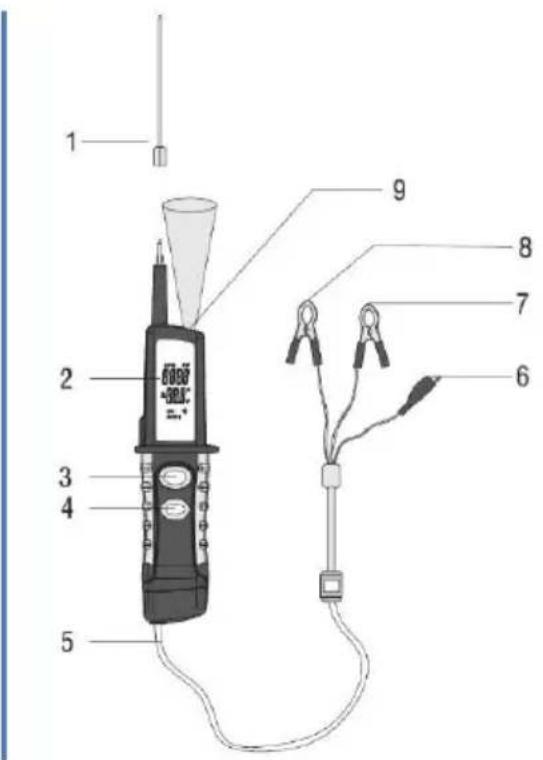

Declaración del instrumento
- Punta de comprobación (prolongación)
- Pantalla LCD
- Tecla de selección de modo
- Interruptor de polaridad
- Cable de medición
- Cable de masa
- Cable negro para suministro de corriente (-)
- Cable rojo para suministro de corriente (+)
- Luz
Para encender el instrumento conecte el cable de medición rojo con el polo positivo de la batería del automóvil y el cable de medición negro con el polo negativo de la batería del automóvil. Conecte el cable de medición con el punto de medición correspondiente cuando sea necesario.
El instrumento tiene 4 modos que se pueden activar pulsando la tecla "Mode select". Se debe mantener pulsada la tecla durante aproximadamente un segundo. El instrumento se inicia siempre en el primer modo (comprobador de tensión).
La conexión o desconexión del adaptador de las puntas de prueba hace que la comprobación en tomas de corriente o en clavijas sea más cómoda.
Comprobación de tensión
¡No cambie en este modo la polaridad bajo ninguna circunstancia!
Al colocar las puntas de prueba en una corriente continua dentro del rango de tensión nominal, la tensión se muestra en voltios en la pantalla. Al tocar el polo positivo se enciende el led rojo. Al tocar el polo negativo se enciende el led verde.
Test automático
Para determinar si el instrumento funciona correctamente, se puede realizar el siguiente test automático:
¡La punta de comprobación no debe tocar nada!
- El led rojo debe encenderse cuando el interruptor de cambio de polaridad se presiona hacia delante mientras la punta de comprobación no está en contacto con ninguna superficie.
- El led verde debe encenderse cuando el interruptor de cambio de polaridad se presiona hacia detrás mientras la punta de comprobación no está en contacto con ninguna superficie.
Si esta función no está disponible, ¡se deberá enviar el instrumento para ser revisado por personal técnico!
Prueba de polaridad
Al poner las puntas de comprobación sobre un contacto positivo dentro del rango de tensión nominal, se enciende el led rojo. Cuando la punta de comprobación entra en contacto con un polo negativo, se enciende el led verde. Si no se enciende ningún led en alguno de los casos anteriores, el cable está interrumpido.

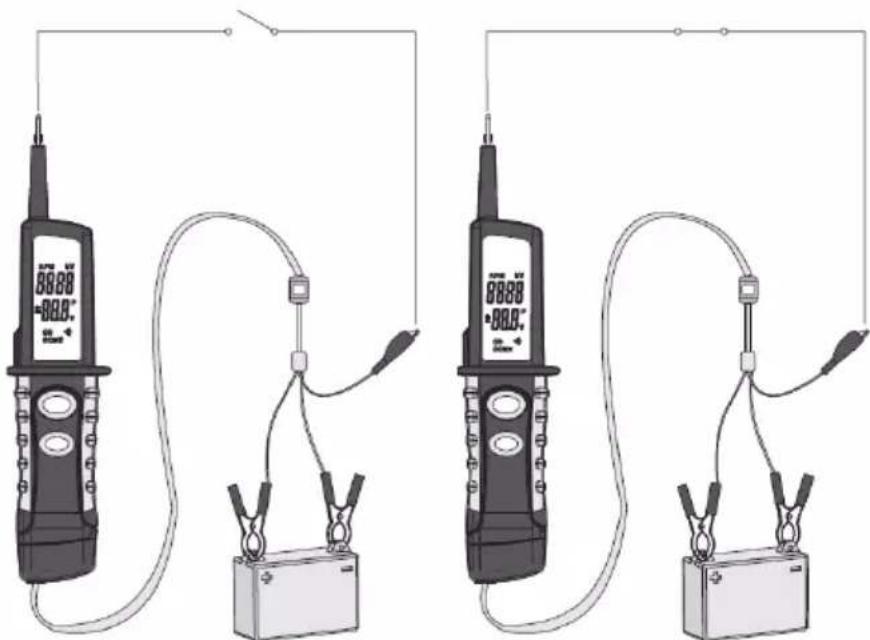

Prueba de continuidad
Para esta prueba, ¡se debe usar el cable de masa!
Mediante la punta de comprobación, compatible con el cable de masa, puede comprobar la conductividad entre cables o componentes que se hayan desconectado del sistema eléctrico del vehículo. Si fluye corriente entre los cables, el led verde debería estar iluminado.
Comprobación de componentes
Mediante la punta de medición y el cable de masa el usuario puede activar los componentes que va a comprobar sin necesidad de conectarlos al sistema eléctrico del vehículo. Con esta función se pueden comprobar las luces, ventiladores, bombas de combustible, etc. Para ello, siga los siguientes pasos:
- Conecte el cable de masa al polo negativo del componente.
- Conecte la punta de medición al polo positivo del componente. Cuando el led verde está iluminado, significa que el componente es conductor.
-
Cuando el led verde está iluminado, pulse el interruptor de polaridad hacia delante y vuelva a soltarlo inmediatamente. Cuando el led pasa de verde a rojo, puede continuar con el test. Sin embargo, si el led verde se apaga y el led rojo no se enciende o se activa el interruptor de protección, el comprobador ha recibido una sobrecarga. Esto podría deberse a:
-
El componente está cortocircuitado o los polos están conectados incorrectamente.
- El componente es un componente de alta tensión.
Cuando el interruptor de protección se activa, se regenera en 60 segundos.
Activación de componentes solo con polo positivo
Cuando el usuario comprueba componentes, con el TB 60 solo se les puede suministrar tensión positiva.
- Conecte la punta de medición al polo positivo del componente. Cuando el led verde se enciende, significa que el componente es conductor.
- Cuando el led verde se encienda, pulse el interruptor de polaridad hacia delante y vuelva a soltarlo inmediatamente. Sin embargo, si el led verde se apaga y el led rojo no se enciende o se activa el interruptor de protección, el comprobador ha recibido una sobrecarga. Esto podría deberse a:
El componente está cortocircuitado o los polos están conectados incorrectamente.
- El componente es un componente de alta potencia.
Cuando el interruptor de protección se activa, se regenera en 60 segundos.
Activación de componentes solo con polo negativo
Cuando el usuario comprueba componentes, con el TB 60 solo se les puede suministrar tensión negativa.
- Conecte la punta de medición al polo negativo del componente. Cuando el led rojo se encienda, significa que el componente es conductor.
- Cuando el led rojo se encienda, pulse el interruptor de polaridad hacia atrás y vuelva a soltarlo inmediatamente. Sin embargo, si el led rojo se apaga y el led verde no se enciende o se activa el interruptor de protección, el comprobador ha recibido una sobrecarga. Esto podría deberse a:
- El componente está cortocircuitado o los polos están conectados incorrectamente.
- El componente es un componente de alta potencia.
Cuando el interruptor de protección se activa, se regenera en 60 segundos.

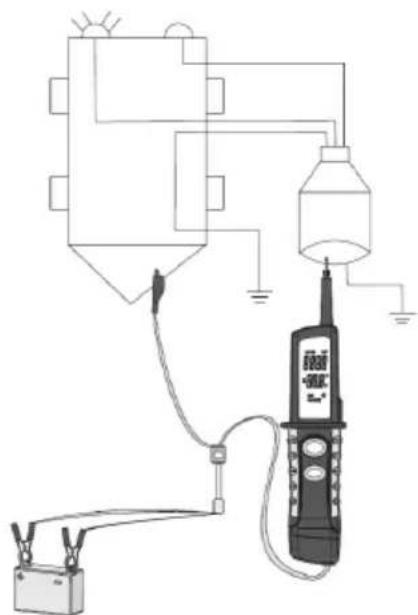

Prueba de luces del remolque
Para comprobar el sistema de luces de un remolque, debe proceder de la siguiente manera:
- Conecte el cable de masa a la masa del remolque.
- Con la punta de medición se puede crear ahora una conexión al sistema de luces mediante la toma del remolque. Al pulsar ahora el conmutador de polaridad hacia delante, se puede comprobar la luz.
- Cuando la punta tiene contacto con el polo negativo, se enciende el led verde.
Localizar impulsos de encendido deficientes
Con la tecla de selección de modo seleccione el modo "kV" para comprobar qué impulso de encendido falta. Al colocar la punta de comprobación del comprobador junto a un cable de encendido (¡SIN contacto directo!), el comprobador puede detectar los impulsos de encendido de alta tensión mediante un acoplamiento capacitivo y, simultáneamente, mostrar un valor de tensión. Al controlar todos los cables de encendido de esta forma puede localizar los cilindros que faltan.
Medición de frecuencia de los impulsos de encendido de alta tensión
Con la tecla de selección de modo seleccione el modo "Hc" para cambiar al modo de frecuencia. El comprobador puede medir la frecuencia de los impulsos de encendido. Coloque la punta de comprobación junto a un cable de encendido (SIN contacto directo). El comprobador puede detectar los impulsos de encendido mediante un acoplamiento capacitivo y, simultáneamente, mostrar un valor de frecuencia.

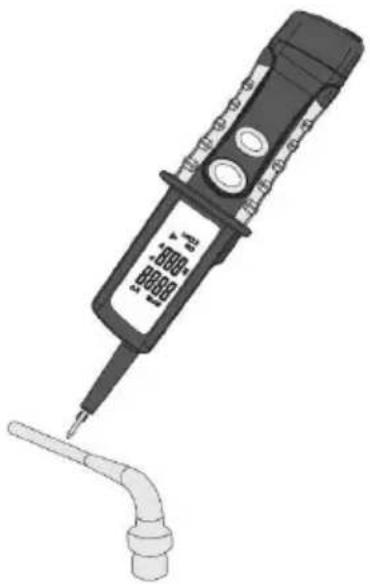

Método de medición 1: Por cilindro en el cable de encendido

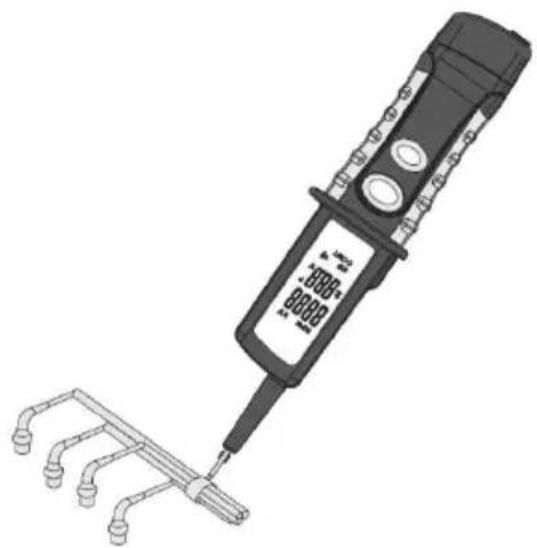

Método de medición 2: Haz de cables con varios cilindros

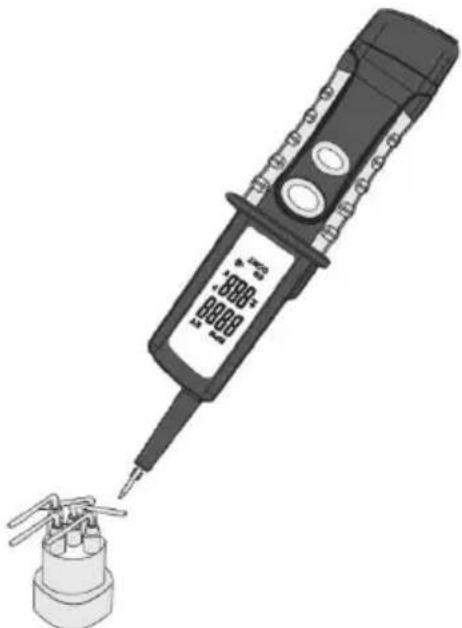

Método de medición 3: En el distribuidor de encendido/bobina de ignición
Cable de alta tensión entre distribuidor y bobina de ignición. Acerque el cabezal detector, como se muestra en la imagen, al cable de alta tensión que conecta el distribuidor y la bobina de ignición o al punto en el que todos los cables de alta tensión de los cilindros están juntos.
Vehículos multicilindro con motor de gasolina y sin distribuidor. Acerque el cabezal detector al punto en el que se unen los cables de alta tensión de todos los cilindros. No es posible realizar la medición cuando no están unidos todos los cables de alta tensión, ya que la distancia entre el cabezal detector y cada uno de los cables de alta tensión es diferente.
Especificaciones
Tipos de motor: Motores de gasolina
2 tiempos (1 - 4 cilindros)
4 tiempos (1, 2, 3, 4, 5, 6, 8, 12 cilindros)
Método de detección: Detección de ruidos de chispas de ignición
Objeto de detección: Cable de alta tensión o cable de encendido
Cálculo del régimen del motor
El régimen de revoluciones del motor se puede calcular en función de la frecuencia medida. La fórmula de cálculo es la siguiente:
La "n" es el régimen de revoluciones del motor
La "P" es la frecuencia del impulso de encendido de alta tensión.
La "PR" es el coeficiente de relación entre "f" y "n"
El valor PR se puede calcular en función de la siguiente tabla de motores:
| PR | 4 tiempos | 2 tiempos |
| 1/2 | 1 cilindro | |
| 1 | 2 cilindros | 1 cilindro |
| 3/2 | 3 cilindros | |
| 2 | 4 cilindros | 2 cilindros |
| 5/2 | 5 cilindros | |
| 3 | 6 cilindros | 3 cilindros |
| 4 | 8 cilindros | 4 cilindros |
| 6 | 12 cilindros |
Detección de puntas
En este modo se puede revisar la punta de tensión. Cambiar al modo "+/-" con la tecla de selección de modo y ajustar la tensión máxima permitida pulsando brevemente la tecla de selección de modo. Los niveles que se pueden ajustar son 0,5 V, 1 V, 2 V, 5 V, 10 V y 48 V. Una vez ajustado el valor nominal deseado, hacer contacto con la punta de prueba en el cable correspondiente. Si se sobrepasa el valor ajustado, el instrumento emite una señal acústica. A continuación, se puede cambiar al siguiente nivel por encima y el instrumento debería dejar de sonar.
Ejemplo: En el cable debería haber una tensión de máximo 12 V. Ajustamos el instrumento a 10 V y comprobamos. El instrumento emite una señal acústica porque se superan los 10 V. Seleccionamos entonces el siguiente valor hacia arriba (48 V) y la señal acústica deja de sonar.
Limpieza
Si el instrumento está sucio debido al uso diario, se puede limpiar con un paño húmedo y un detergente doméstico suave. No utilizar jamás productos de limpieza corrosivos o disolventes para limpiar.
Para evitar descargas eléctricas no debe penetrar humedad en la carcasa.
Mantenimiento
El aparato no requiere ningún mantenimiento durante el servicio de acuerdo con el manual de instrucciones.
Datos técnicos
| Indicación | 2 ledes para la tensión (positiva y negativa) Pantalla LC |
| Alimentación eléctrica | 12 - 24 V CC (batería propia del vehículo) |
| Longitud del cable de medición | Aprox. 6 m |
| Margen de medición | 1 - 60 V |
| Dimensiones | 260 x 53 x 40 mm |
| Peso | 430 g, líneas de medición incluidas |
