MANUAL DE USUARIO Vista 5 Dragon Touch

54Su Vista 5 Cómo Comenzar Resumen del Productos Personalizar su Vista 5 Conectar la Roadcam App Descargar su Contenito Reproducer su Contenito Eliminar Vídeos y Fotos en su Vista 5 Formatear su Tarjeta microSD Mantener su Cámara Maximizar la Vida Útil de la Batería Mantenimiento y Manipulación de la Batería Control Remoto Montaje de la Camara Contáctenos

Bienvenido a su nuevo Vista 5. Para capturar vídeo y fotos, necesita una tarjeta de microSD (vendida por separado). TARJETA MICROSD Use tarjetas de memoria de marca que cumplan con estos requisitos:

• micro SD, microSDHC, o microSDXC

• Clase 10 o clasificación UHS-I

• Capacidad de hasta 64GB 100MB/s

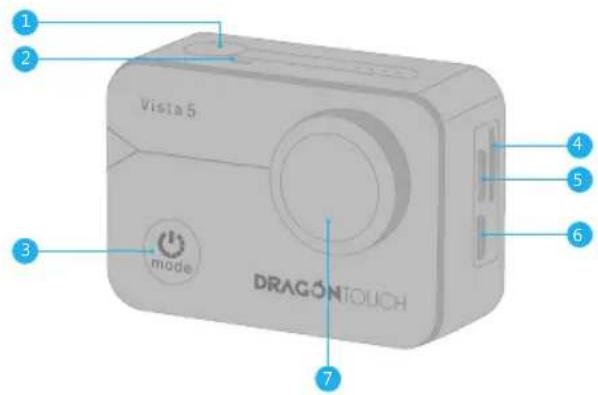

1. Botón del Obturador / de Selección

3. Botón de Encendido / Modo

Nota: La cámara no graba el sonido cuando está en la carcasa impermeable.

1. Formatee la tarjeta microSD primero en esta cámara antes de utilizarla. Para mantener

su tarjeta microSD en buena condición, reformatéela de nuevo periódicamente. Reformatear borrará todo su contenido, así que asegúrese de descargar primero sus fotos y vídeos.

2. La tarjeta microSD en formato FAT32 deja de grabar cuando el almacenamiento de

cada archivo supera los 4GB y comienza a grabar nuevamente en un archivo nuevo. ENCENDIDO + APAGADO Para encender: Presione el botón Modo durante 3 segundos. La cámara emite un pitido mientras la luz de estado de la cámara está encendida. Cuando aparezca la información en la pantalla LCD o la pantalla de estado de la cámara, la cámara está encendida. Para apagar: Mantenga presionado el botón Modo durante 3 segundos. La cámara emite un pitido mientras la luz de estado de la cámara está apagada.

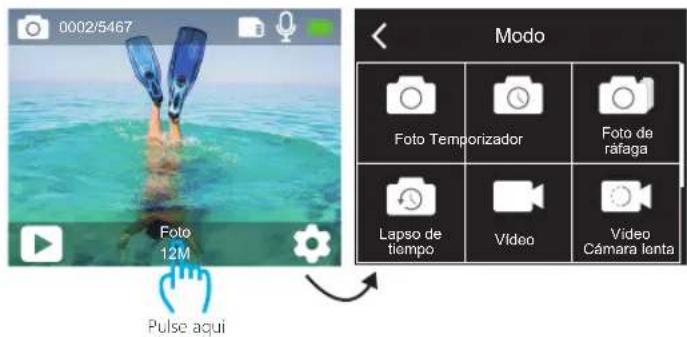

Para cambiar modo: Presione el botón Modo después de encender la cámara, puede cambiar el modo. Para salir del modo: Presione el botón Modo para salir del modo. ENCENDIDO / APAGADO Wi-Fi Para encender Wi-Fi: Encienda la cámara, presione y mantenga presionado el botón Arriba durante tres segundos para encender el Wi-Fi. Para apagar Wi-Fi: Presiona el botón Arriba para apagar el Wi-Fi. Nota: La cámara no graba el sonido cuando está en la carcasa impermeable. Hay 9 modos: Foto, Temporizador, Foto de ráfaga, Foto de lapso de tiempo, Vídeo, cámara lenta, vídeo a intervalos, foto fija y modo de conducción.

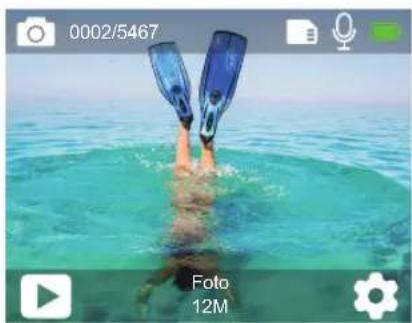

En el modo Foto, presione el disparador, la cámara toma una foto.

RESUMEN DEL PRODUCTOS

Modo Foto TemporizadorFoto deráfagaLapso detiempoVídeoVídeoCámara lenta0002/5467 Foto 12M 0002/5467 Foto 12M Pulse aquí

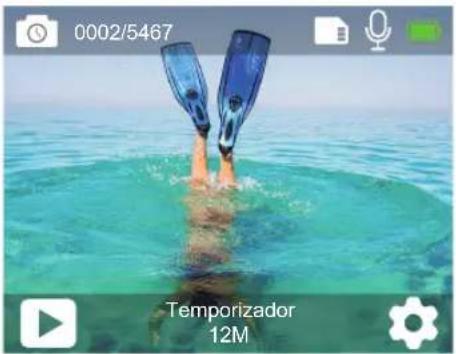

59Modo de Temporizador En el modo de disparador automático, presione el botón OK, toma una foto del disparador automático.

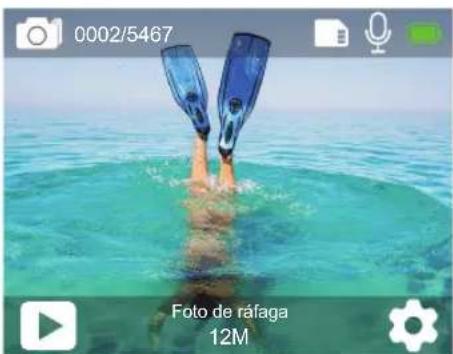

MODO DE FOTO DE RÁFAGA

En el modo Foto de ráfaga, presione el botón Disparador, la cámara toma 3 fotos por segundo, 5 fotos por segundo o 10 fotos por segundo. MODO DE FOTO DE LAPSO DE TIEMPO En el modo de foto de lapso de tiempo, presione el disparador, la cámara toma una serie de fotos en intervalos de 3s / 5s / 10s.

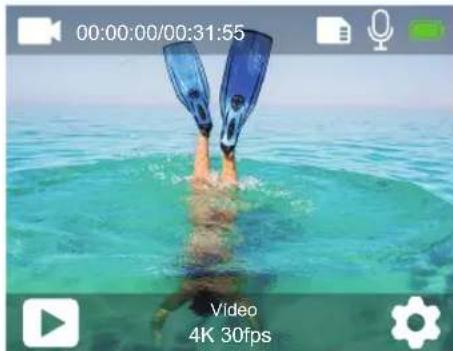

Modo de vídeo es el modo predeterminado cuando enciende la cámara. En el modo de vídeo, presione el botón del obturador, la cámara comienza a grabar el vídeo. Presione el botón del obturador para detener la grabación de vídeo. 0002/5467 Temporizador 12M 0002/5467 Foto de ráfaga 12M 0002/5467 Lapso de tiempo 12M 00:00:00/00:31:55 Vídeo 4K 30fps

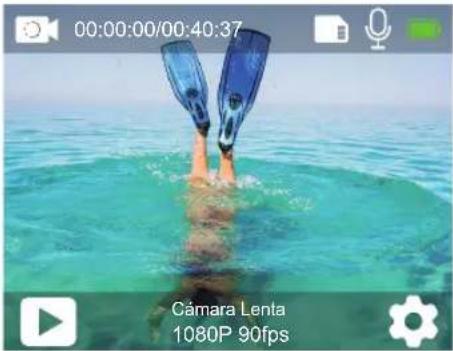

61MODO DE VÍDEO EN CÁMARA LENTA En el modo de vídeo Cámara lenta, presione el botón del Disparador, la cámara graba el vídeo en cámara lenta. MODO VÍDEO DE LAPSO DE TIEMPO En el modo de vídeo de lapso de tiempo, presione el botón del obturador, la cámara graba vídeo desde cuadros capturados a intervalos específicos. Time Lapse Vídeo es capturado sin audio.

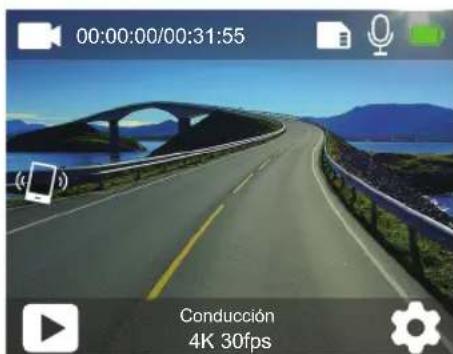

En el modo de conducción, conecta la cámara con el encendedor de cigarrillos del coche, la cámara se encenderá automáticamente si enciende su coche y se apagará si la detiene. 00:00:00/00:40:37 Cámara Lenta 1080P 90fps 00:00:00/00:40:37 Lapso de tiempo 4K 30fps 00:00:00/00:31:55 Foto Fija 4K 30fps 00:00:00/00:31:55 Conducción 4K 30fps

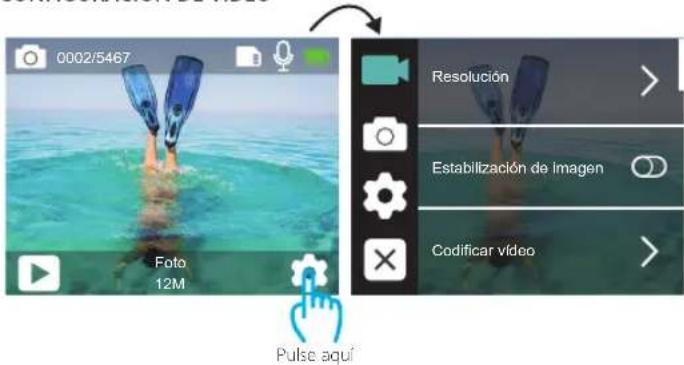

CONFIGURACIÓN DE VÍDEO

2. Estabilización de imagen: Encendido / Apagado

La configuración predeterminada es Apagado.

3. Codificar vídeo: H.264, H.265

La configuración predeterminada es H.264. Un códec de vídeo es un circuito electrónico o software que comprime o descomprime vídeo digital. Convierte vídeo sin comprimir a un formato comprimido o viceversa. Según varios estudios, HEVC, la codificación de vídeo de alta eficiencia (H.265) debe ofrecer hasta un 50% de mejor compresión que H.264 en aplicaciones de vídeo bajo demanda (VOD), lo que significa una mejor calidad a la mitad de la velocidad de bits. En la codificación en vivo, que obviamente tiene que realizarse en tiempo real, las expectativas iniciales son una reducción del 35% del ancho de banda en niveles de calidad similares. Alternativamente, HEVC también puede habilitar películas de mayor resolución, ya sea 2K o 4K. Además, la codificación de contenido SD y HD existente con HEVC en lugar de H.264 aumentará los ahorros en costos y / o la capacidad de transmitir vídeo de mayor calidad a conexiones de menor tasa de bits.

4. Cámara lenta: 1080P 90fps, 720P 120fps

La configuración predeterminada es 1080P 90fps. La cámara lenta es un efecto en la realización de películas en la que el tiempo parece disminuir. Nota: Si desea grabar un vídeo a cámara lenta, primero desactive la Estabilización de imagen.

5. Foto Fija: 4K 30fps

La configuración predeterminada es 4KP 30fps.

6. Foto Fija Tiempo: 3 Sec, 5 Sec, 10 Sec, 30

La configuración predeterminada es 3 Sec. En el modo de foto fija, la cámara toma una foto cada 3 Seg / 5 Seg / 10 Seg / 30 Sec automáticamente durante la grabación de vídeo.

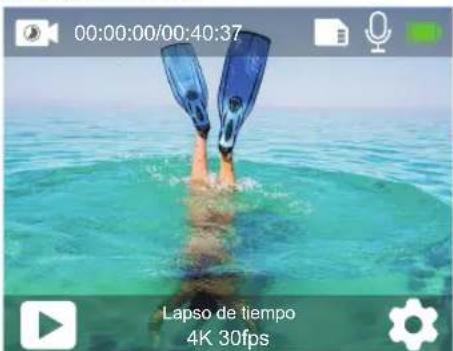

7. Intervalo de lapso de tiempo: 0.2 Sec, 0.3 Sec, 0.5 Sec, 1 Sec, 2 Sec, 5 Sec, 10 Sec,

30 Sec, 1 Min La configuración predeterminada es 0.5 Sec. Vídeo de lapso de tiempo crea vídeo desde cuadros capturados a intervalos específicos. Esta opción le permite capturar un evento de lapso de tiempo e inmediatamente verlo o compartirlo como un vídeo. Time Lapse Vídeo es capturado sin audio. Seleccionar 2 segundos significa grabar 2 segundos para obtener un cuadro por segundo. Por ejemplo: si selecciona 4K / 30FPS y 2 segundos, necesita grabar 60 segundos, luego puede obtener un vídeo de 1 segundo para 4K / 30FPS.

8. Tiempo de grabación en bucle: apagado, 3 min., 5 min., 7 min.

La configuración predeterminada es Apagado. La grabación en bucle permite que su cámara sobrescriba archivos antiguos con archivos nuevos. Una vez que la tarjeta de memoria se llena, la cámara eliminará el primer archivo de video para dejar espacio para el último archivo. Por ejemplo, si la configuración para 0002/5467 Foto 12M Pulse aquí Resolución Estabilización de imagen Codificar vídeo

65la grabación en bucle es "1 minuto", la cámara creará videoclips de 1 minuto de duración y un clip de 1 minuto se eliminará cuando la cámara necesite más memoria.

9. Grabación de audio: Encendido / Apagado

La configuración predeterminada es Encendido. Desactive la Grabación de audio, la cámara no graba el sonido cuando graba un vídeo.

10. Valor de exposición: -2, -1.7, -1.5, -1.3, -1, -0.5, -0.3, 0, +0.3, +0.5, +1, +1.3, +1.5,

+1.7, +2 La configuración predeterminada es 0. De forma predeterminada, su cámara utiliza la imagen completa para determinar el nivel de exposición adecuado. Sin embargo, la exposición le permite seleccionar un área que desea que la cámara priorice al determinar la exposición. Esta configuración es particularmente útil en tomas en las que una región importante podría estar sobre o subexpuesta. Cuando cambia esta configuración, la pantalla LCD muestra inmediatamente el efecto sobre su imagen. Si cambia de modo, la cámara vuelve a usar toda la escena para determinar el nivel correcto de exposición..

11. ISO: Auto, 100, 200, 400, 800

La configuración predeterminada es Auto. ISO determina la sensibilidad de la cámara a la luz y crea una compensación entre el brillo y el ruido de la imagen resultante. El ruido de la imagen se refiere al grado de granulosidad de la imagen. En condiciones de poca luz, los valores ISO más altos dan como r esultado imágenes más brillantes, pero con un mayor ruido de imagen. Los valores más bajos producen un ruido de imagen más bajo, pero las imágenes más oscuras. Cuando cambia esta configuración, la pantalla LCD muestra inmediatamente el efecto sobre su imagen.

12. Balance de blancos: Automático, Tungsteno, Fluorescente, Luz del día, Nublado,

Amanecer La configuración predeterminada es Automático. El balance de blancos le permite ajustar la temperatura del color de los videos y las fotos para optimizar las condiciones de iluminación cálidas o frías. Cuando cambia esta configuración, la pantalla LCD muestra inmediatamente el efecto sobre su imagen.

13. Metro: Centro, Promedio, Punto

La configuración predeterminada es Promedio. En fotografía, el modo de medición se refiere a la forma en que una cámara determina la exposición. Las cámaras generalmente permiten al usuario seleccionar entre los modos de medición central, promedio o puntual. Los diferentes modos de medición permiten al usuario seleccionar el más apropiado para usar en una variedad de condiciones de iluminación.

14. Color: Natural, Blanco y Negro, Sepia

La configuración predeterminada es Natural.

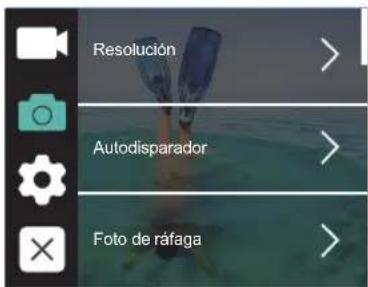

CONFIGURACIÓN DE FOTO

1. Resolución: 12M, 8M, 5M, 3M

La configuración predeterminada es 12M.

2. Autodisparador: 1 Sec, 3 Sec, 5 Sec, 10 Sec, 30 Sec

La configuración predeterminada es 3 Sec. Un temporizador automático produce un retraso entre la pulsación del disparador y el disparo del obturador. Se usa más comúnmente para permitir que los fotógrafos se tomen una foto (a menudo con la familia). Resolución Autodisparador Foto de ráfaga

La configuración predeterminada es 3shots / 1s. La ráfaga captura hasta 30 fotos en 8 segundos, por lo que es perfecta para capturar actividades en rápido movimiento.

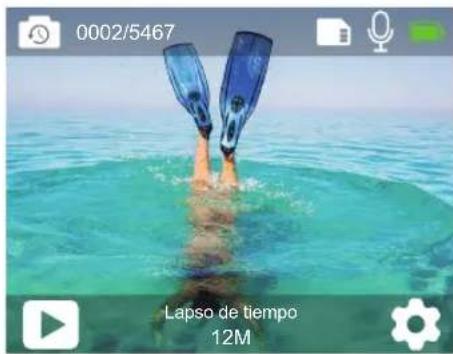

4. Foto de lapso de tiempo: 3 Sec, 5 Sec, 10 Sec, 30 Sec, 1 Min

La configuración predeterminada es 3 Sec. Lapso de tiempo de fotos captura una serie de fotos a intervalos especificados. Utilice este modo para capturar fotos de cualquier actividad y luego elija las mejores.

5. Escena: Auto, pintura ligera

La configuración predeterminada es Auto.

6. Valor de exposición: -2, -1.7, -1.5, -1.3, -1, -0.5, -0.3, 0, +0.3, +0.5, +1, +1.3, +1.5,

+1.7, +2 La configuración predeterminada es 0. De forma predeterminada, su cámara utiliza la imagen completa para determinar el nivel de exposición adecuado. Sin embargo, la exposición le permite seleccionar un área que desea que la cámara priorice al determinar la exposición. Esta configuración es particularmente útil en tomas en las que una región importante podría estar sobre o subexpuesta. Cuando cambia esta configuración, la pantalla LCD muestra inmediatamente el efecto sobre su imagen. Si cambia de modo, la cámara vuelve a usar toda la escena para determinar el nivel correcto de exposición.

7. Tiempo de exposición: Auto, 2 Sec, 5 Sec, 10 Sec, 30 Sec

La configuración predeterminada es Auto. El tiempo de exposición, respectivamente, período de exposición significa el lapso de tiempo durante el cual la película de una cámara tradicional o un sensor de una cámara digital moderna está realmente expuesta a la luz para grabar una imagen.

8. ISO: Auto, 400, 800, 1600, 3200

La configuración predeterminada es Auto. ISO determina la sensibilidad de la cámara a la luz y crea una compensación entre el brillo y el ruido de la imagen resultante. El ruido de la imagen se refiere al grado de granulosidad de la imagen. En condiciones de poca luz, los valores ISO más altos dan como resultado imágenes más brillantes, pero con un mayor ruido de imagen. Los valores más bajos producen un ruido de imagen más bajo, pero las imágenes más oscuras. Cuando cambia esta configuración, la pantalla LCD muestra inmediatamente el efecto sobre su imagen.

9. Balance de blancos: Automático, Tungsteno, Fluorescente, Luz del día, Nublado,

Amanecer La configuración predeterminada es Auto. El balance de blancos le permite ajustar la temperatura del color de los vídeos y las fotos para optimizar las condiciones de iluminación cálidas o frías. Cuando cambia esta configuración, la pantalla LCD muestra inmediatamente el efecto sobre su imagen.

10. Medidor: Centro, Promedio, Punto

La configuración predeterminada es Promedio. En fotografía, el modo de medición se refiere a la forma en que una cámara determina la exposición. Las cámaras generalmente permiten al usuario seleccionar entre los modos de medición central, promedio o puntual. Los diferentes modos de medición permiten al usuario seleccionar el más apropiado para usar en una variedad de condiciones de iluminación.

11. Nitidez: Fuerte, Normal, Suave

La configuración predeterminada es Normal. La nitidez controla la calidad de los detalles capturados en sus secuencias de vídeo o fotos. Cuando cambia esta configuración, la pantalla táctil le muestra inmediatamente el efecto en su imagen.

12. Color: Natural, Blanco & Negro, Sepia

La configuración predeterminada es Natural. Natural.

13. Calidad de la foto: Fina, Normal, Economía

La configuración predeterminada es Buena.

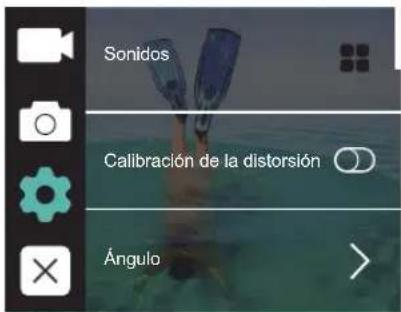

69CONFIGURACIÓN DEL SISTEMA

1. Sonidos: Volumen, Tono de tecla, Tono de toque, Tono de inicio

Puede ajustar el volumen de la cámara y activar / desactivar el tono de tecla, el tono de toque o el tono de inicio.

2. Calibración de la distorsión: Encendido / Apagado

La configuración predeterminada es Apagado. Active la calibración de distorsión, puede corregir la distorsión de la imagen.

3. Ángulo: 170°, 140°, 110°, 70°

La configuración predeterminada es 170°. El ángulo se refiere a la cantidad de la escena (medida en grados) que se puede capturar a través de la lente de la cámara. El Super gran angular captura la mayor cantidad de la escena, mientras que el Ángulo estrecho captura la menor cantidad.

4. Modo de buceo: Encendido / Apagado

La configuración predeterminada es Apagado. Activar el modo de buceo, puede compensar la falta de luz roja en las escenas bajo el agua. El modo de buceo está diseñado para ser utilizado en aguas tropicales y azules, optimizado para su uso entre 10 y 80 pies.

5. WDR: Encendido / Apagado

La configuración predeterminada es Apagado. El rango dinámico amplio (WDR) conserva un mayor nivel de detalle en las áreas oscuras y brillantes de una imagen. El resultado es una foto que está expuesta correctamente para ambos extremos. Esta configuración es especialmente útil para las escenas que son de la lista o que tienen grandes regiones brillantes y un primer plano oscuro. WDR está disponible solo en modo Vídeo.

6. Apagado automático: apagado, 1 Min, 3 Min, 5 Min, 10 Min

La configuración predeterminada es apagado. Apaga su V50X después de un período de inactividad para ahorrar batería.

7. Salvapantallas: apagado, 30 Sec, 1 Min, 3 Min

La configuración predeterminada es 1 Min. Apaga la pantalla después de un período de inactividad para ahorrar batería. Para volver a encender la pantalla, presione cualquier botón de la cámara.

8. Idioma: English / Français / Deutsch / Español / Italiano / Português

La configuración predeterminada es inglés.

9. Formato de fecha: AAAA/MM/DD, MM/DD/AAAA, DD/MM/AAAA

La configuración predeterminada es MM/DD/AAAA.

10. Establece fecha: MM/DD/AAAA

Puede establecer la fecha de la cámara.

11. Fijar tiempo: HH/MM

Puede configurar la hora de la cámara.

12. Sello de fecha: apagado, Date & Time

La configuración predeterminada es Date & Time. Si selecciona Fecha y hora, esta cámara agrega Fecha y hora a los vídeos y fotos que toma. Sonidos Calibración de la distorsión Ángulo

7113. Frecuencia de potencia: 50Hz, 60Hz La configuración predeterminada es 50Hz.

14. Formato de tarjeta

Para mantener su tarjeta micro SD en buenas condiciones, vuelva a formatearla regularmente. Al volver a formatear se borra todo su contenido, así que asegúrese de descargar primero sus fotos y vídeos. Para reformatear su tarjeta, ingrese la Configuración del sistema, luego desplácese por las opciones para ubicar y toque "Formatear tarjeta", luego presione "Confirmar".

15. Restablecer: Restablecer a la fábrica? Cancelar / Confirmar

Esta opción restablece todas las configuraciones a sus valores predeterminados.

16. Sobre: Modelo / Versión

Puedes consultar el modelo y la versión de tu Vista 5. La APP Roadcam le permite controlar su cámara de forma remota utilizando un teléfono inteligente o tableta. Las características incluyen control completo de la cámara, vista previa en vivo, reproducción, descarga, uso compartido de contenido y configuración de la cámara.

1. Descargue la APP Roadcam desde Google Play o Apple Store.

2. Encienda la cámara, presione y mantenga presionado el botón durante 3 segundos

para encender el Wi-Fi.

3. Encienda el Wi-Fi de su teléfono, conéctese al SSID de

Wi-Fi: ‘DragonTouch_Vista5_7DAB’.

4. Introduzca la contraseña: 1234567890.

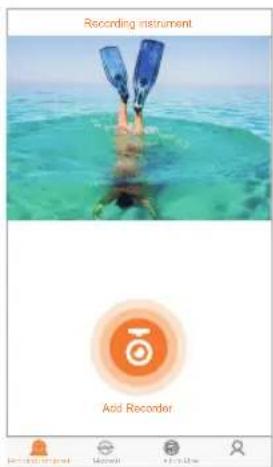

5. Abre la APP Roadcam. Presiona ‘Agregar grabadora’. Te conectas a la aplicación

archivos a una computadora. La transferencia también libera espacio en su tarjeta microSD para obtener contenido nuevo. Para descargar archivos a una computadora con un lector de tarjetas (vendido por separado) y el explorador de archivos de su computadora, conecte el lector de tarjetas a la computadora, luego inserte la tarjeta microSD. Puede transferir archivos a su computadora o eliminar archivos seleccionados en su tarjeta. También puede descargar archivos a una computadora con Windows usando un cable USB. DESCARGAR SU CONTENIDO A SMARTPHONE O TABLET

1. Conecta a la APP Roadcam.

2. Encender la APP Roadcam. Toque ”Añadir grabadora”. Luego toque el ícono en la mitad

3. Toque el ícono “HD Photo”.

4. Toque cualquier archivo durante 3 segundos. A continuación, puede seleccionar

5. Toque . Usted descarga los archivos con éxito a su teléfono.

DragonTouch_Vista5 Vídeo 1:1 HUD vídeo HUD fotoBreak off00:01:32 05-11-2019 17:11:21 Add Recorder Recording instrument Recording instrumentMomentsAlbum Mine

DESCARGAR SU CONTENIDO A COMPUTADORA

Para reproducir sus vídeos y fotos en una computadora, primero debe transferir estos

73Puede reproducir su contenido en la pantalla LCD de la cámara, su computadora, televisor, o teléfono inteligente / tableta. También se puede reproducir contenido insertando la tarjeta microSD en un dispositivo, tal como una computadora o un televisor compatible. Con ese método, la resolución de reproducción depende de la resolución del dispositivo y su capacidad de reproducer. VER VíDEOS Y FOTOS EN SU VISTA 5

1. Mantenga presionado el botón durante 3 segundos o toque el ícono de archivo para

ingresar al modo de reproducción. Si su tarjeta microSD contiene mucho contenido, puede tardar un minuto en cargarse.

2. Toca cualquier archivo de vídeo o foto.

3. Toque el icono Adelante o Atrás para reproducir archivos de vídeo o foto.

REPRODUCER SU CONTENITO

Eliminar vídeos y fotos con pantalla táctil:

1. Toque el ícono del archivo para ingresar al modo de reproducción. Si su tarjeta

microSD contiene mucho contenido, puede tardar un minuto en cargarse

2. Toque y toque el archivo de vídeo o foto que desea eliminar.

3. Toque , la pantalla muestra "¿Está seguro de eliminar archivos? Cancelar / Confirmar”.

4. Toque "Confirmar". El archivo seleccionado será eliminado.

Eliminar vídeos y fotos con botones:

1. Mantenga presionado el botón durante 3 segundos para ingresar al modo de

reproducción. Si su tarjeta microSD contiene mucho contenido, puede tardar un minuto en cargarse.

2. Presione el botón hacia abajo varias veces para localizar el archivo que desea eliminar.

Presione el botón disparador. Luego, mantenga presionado el botón disparador durante 3 segundos. La pantalla muestra "¿Está seguro de eliminar archivos? Cancelar / Confirmar”.

3. Presione el botón hacia abajo y luego el botón del obturador. El archivo seleccionado

será eliminado. ELIMINAR VÍDEO Y FOTOS EN SU VISTA 5 Para mantener su tarjeta microSD en buenas condiciones, reformatearlo regularmente. Al volver a formatear se borra todo su contenido, así que asegúrese de descargar primero sus fotos y vídeos.

1. Encienda Vista 5.

2. Introduzca la configuración del sistema.

3. Desplázate por la pantalla para localizar y toca "Formatear tarjeta", luego toca

4. Toque "Confirmar". Luego formatea su tarjeta microSD con éxito.

75Siga estas pautas para obtener el mejor rendimiento de su cámara:

1. Para obtener el mejor rendimiento de audio, agite la cámara o sopla el micrófono para

eliminar los residuos de los orificios del micrófono

2. Para limpiar la lente, límpiela con un paño suave y sin pelusas. No inserte objetos

extraños alrededor de la lente.

3. No toque la lente con los dedos.

4. Mantenga la cámara alejada de caídas y golpes, ya que podría dañar las piezas del

5. Mantenga la cámara alejada de la temperatura alta y la luz solar intensa para evitar

Si la batería alcanza el 0% durante la grabación, la cámara guardará el archivo y se apagará. Para maximizar la vida útil de batería, siga las siguientes reglas si es posible:

• Apague conexiones inalámbricas.

• Capture vídeo a velocidades de cuadro y resoluciones más bajas.

• Se la configuración de salvapantallas. MAXIMIZAR LA VIDA ÚTIL DE LA BATERÍA La cámara contiene componentes sensibles, incluida la batería. Evite exponer su cámara a temperaturas muy frías o muy altas. Las condiciones de temperatura baja o alta pueden acortar temporalmente la vida útil de la batería o hacer que la cámara deje de funcionar temporalmente. Evite los cambios dramáticos en la temperatura o la humedad cuando use la cámara, ya que puede formarse condensación dentro o dentro de la cámara. No seque la cámara o la batería con una fuente de calor externa, como un horno microondas o un secador de pelo. La garantía no cubre los daños a la cámara o la batería causados por el contacto con el líquido dentro de la cámara. MANTENIMIENTO Y MANIPULACIÓN DE LA BATERÍA No almacene su batería con objetos metálicos, como monedas, llaves o collares. Si los terminales de la batería entran en contacto con objetos metálicos, esto puede provocar un incendio. No realice alteraciones no autorizadas a la cámara. Si lo hace, puede comprometer la seguridad, el cumplimiento normativo, el rendimiento y puede anular la garantía. ADVERTENCIA: No deje caer, desmonte, abra, aplaste, doble, deforme, perfore, triture, cocine en microondas, incinere o pinte la cámara o la batería. No inserte objetos extraños en la abertura de la batería de la cámara. No utilice la cámara o la batería si está dañada, por ejemplo, si está agrietada, perforada o dañada por el agua. El desmontaje o la perforación de la batería pueden provocar una explosión o un incendio. VÍDEO Para registrar un vídeo, verificar que la cámara esté en Modo vídeo. Para comenzar a grabar: Presionar el Botón Gris del vídeo. La cámara emitirá una señal acústica y la luz de la cámara parpadeará durante la grabación. CONTROL REMOTO Botón Foto Botón Vídeo Resistente solo a los choros de agua, no impermeable

77Para detener la grabación: Presionar nuevamente el Botón Gris del vídeo. La cámara emitirá una señal acústica y la luz de la cámara parpadeará durante la grabación. FOTO Para tomar una foto, asegúrese de que la cámara esté en Modo Foto. Para tomar una foto: Presionar el botón rojo de la foto. La cámara emitirá un pitido. Sujete su cámara a cascos, equipos y equipo.

MONTAJE DE LA CAMARA

6. Reemplazar los 4 tornillos en la cubierta.

4. Instalar la batería nueva, manteniendo el polo '+' hacia arriba.

5. Reemplazar los 4 tornillos en la placa PCB.

3. Levantar la placa PCB y deslizar la batería hacia afuera, como se muestra en la figura.

Nota: NO girar la PCB para evitar invertir las funciones de la cámara y los botones de vídeo. CR2032 REEMPLAZO DE LA BATERÍA PARA VISTA5 PRO MANDO A DISTANCIA

1. Utilizar un destornillador Phillips de 1,8 mm para quitar los 4 tornillos de la tapa

posterior del control remoto, lo que permite que se abra.

2. Retirar otros 4 tornillos en la placa PCB.

79Cualquier problema con los productos Dragon Touch, por favor sin duda en contactarnos, le responderemos dentro de 24 horas. Dirección de correo electrónico: [e-mail] Sitio web oficial: www.dragontouch.com CONTÁCTENOS Español
