MANUAL DE USUARIO T 101 Adv HEPA Kärcher

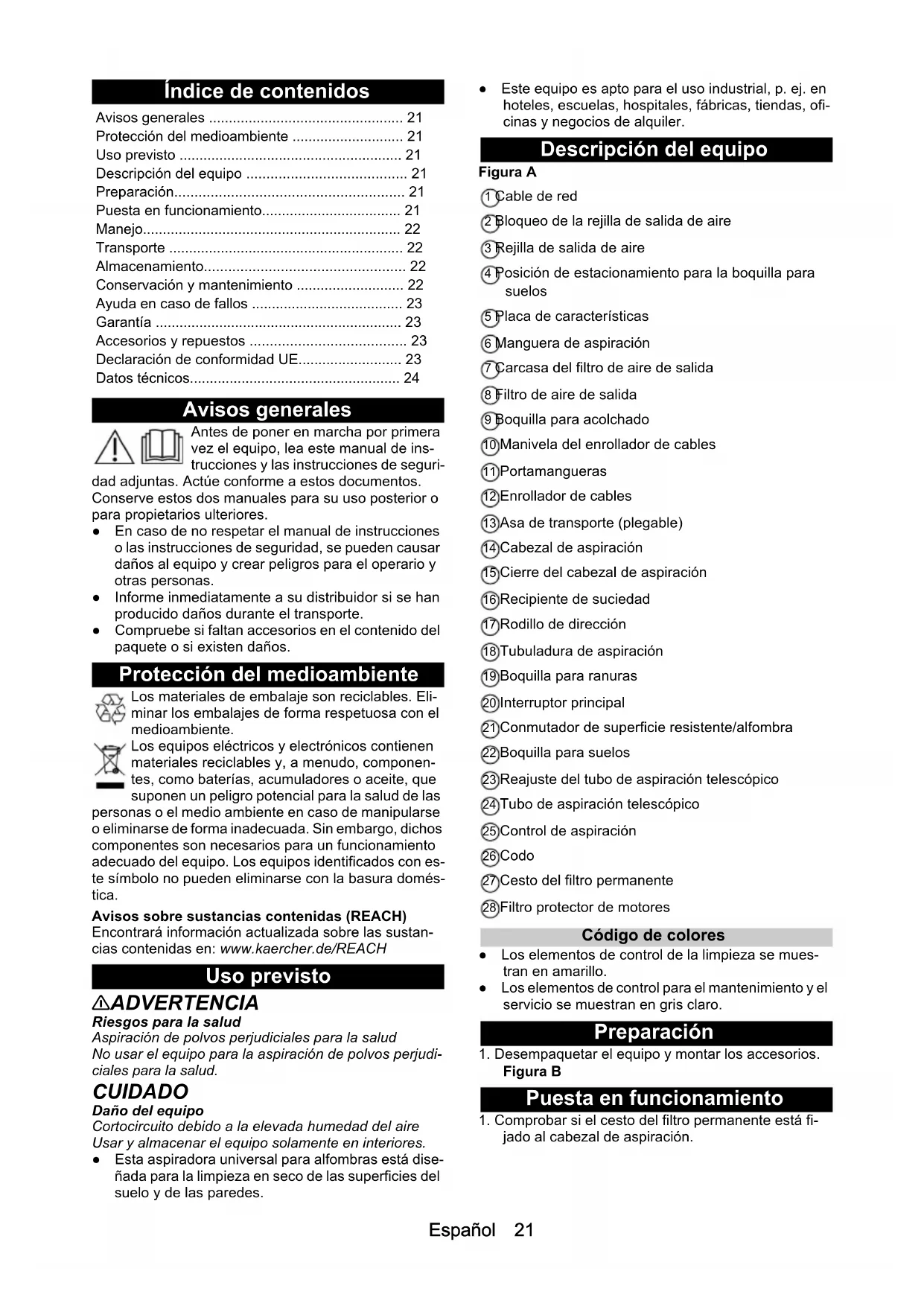

H05VV 2x1,0 GF H05VV 2x1,0 GF Numero componenti (EU) 6.650-915.0 6.650-915.0 Numero componenti (GB) 6.652-282.0 6.652-282.0 Numero componenti (CH) 6.652-281.0 6.652-281.0 Lunghezza cavo m 12 12Español 21 Índice de contenidos Avisos generales Antes de poner en marcha por primera vez el equipo, lea este manual de ins- trucciones y las instrucciones de seguri- dad adjuntas. Actúe conforme a estos documentos. Conserve estos dos manuales para su uso posterior o para propietarios ulteriores. ● En caso de no respetar el manual de instrucciones o las instrucciones de seguridad, se pueden causar daños al equipo y crear peligros para el operario y otras personas. ● Informe inmediatamente a su distribuidor si se han producido daños durante el transporte. ● Compruebe si faltan accesorios en el contenido del paquete o si existen daños. Protección del medioambiente Los materiales de embalaje son reciclables. Eli- minar los embalajes de forma respetuosa con el medioambiente. Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componen- tes, como baterías, acumuladores o aceite, que suponen un peligro potencial para la salud de las personas o el medio ambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un funcionamiento adecuado del equipo. Los equipos identificados con es- te símbolo no pueden eliminarse con la basura domés- tica. Avisos sobre sustancias contenidas (REACH) Encontrará información actualizada sobre las sustan- cias contenidas en: www.kaercher.de/REACH Uso previsto 몇 ADVERTENCIA Riesgos para la salud Aspiración de polvos perjudiciales para la salud No usar el equipo para la aspiración de polvos perjudi- ciales para la salud. CUIDADO Daño del equipo Cortocircuito debido a la elevada humedad del aire Usar y almacenar el equipo solamente en interiores. ● Esta aspiradora universal para alfombras está dise- ñada para la limpieza en seco de las superficies del suelo y de las paredes. ● Este equipo es apto para el uso industrial, p. ej. en hoteles, escuelas, hospitales, fábricas, tiendas, ofi- cinas y negocios de alquiler. Descripción del equipo Figura A 1 Cable de red 2 Bloqueo de la rejilla de salida de aire 3 Rejilla de salida de aire 4 Posición de estacionamiento para la boquilla para suelos 5 Placa de características 6 Manguera de aspiración 7 Carcasa del filtro de aire de salida 8 Filtro de aire de salida 9 Boquilla para acolchado 10 Manivela del enrollador de cables 11 Portamangueras 12 Enrollador de cables 13 Asa de transporte (plegable) 14 Cabezal de aspiración 15 Cierre del cabezal de aspiración 16 Recipiente de suciedad 17 Rodillo de dirección 18 Tubuladura de aspiración 19 Boquilla para ranuras 20 Interruptor principal 21 Conmutador de superficie resistente/alfombra 22 Boquilla para suelos 23 Reajuste del tubo de aspiración telescópico 24 Tubo de aspiración telescópico 25 Control de aspiración 26 Codo 27 Cesto del filtro permanente 28 Filtro protector de motores Código de colores ● Los elementos de control de la limpieza se mues- tran en amarillo. ● Los elementos de control para el mantenimiento y el servicio se muestran en gris claro. Preparación

1. Desempaquetar el equipo y montar los accesorios.

Figura B Puesta en funcionamiento

1. Comprobar si el cesto del filtro permanente está fi-

• jado al cabezal de aspiración. Avisos generales p. 21
• Protección del medioambiente p. 21
• Uso previsto p. 21
• Descripción del equipo p. 21
• Preparación p. 21
• Puesta en funcionamiento p. 21
• Manejo p. 22
• Transporte p. 22
• Almacenamiento p. 22
• Conservación y mantenimiento p. 22
• Ayuda en caso de fallos p. 23
• Garantía p. 23
• Accesorios y repuestos p. 23
• Declaración de conformidad UE p. 23
• Datos técnicos Español Modos de funcionamiento 1 Servicio con bolsa de filtro 2 Servicio sin bolsa de filtro Montaje del filtro HEPA (accesorio adicional) p. 2422

1. Desbloquear y retirar la rejilla de salida de aire.

2. Retirar la carcasa del filtro de aire de salida.

3. Insertar el filtro HEPA (accesorio especial).

4. Fijar y bloquear la rejilla de salida de aire.

Montaje de la bolsa de filtro

1. Desbloquear y retirar el cabezal de aspiración.

2. Colocar la bolsa filtrante de fieltro. Tirar de la aber-

tura de la bolsa de filtro completamente por encima de la salida de la tubuladura de aspiración. Figura C

3. Colocar y bloquear el cabezal de aspiración.

Manejo Conexión del equipo

1. Enchufar el conector de red.

2. Encender el equipo con el interruptor principal.

Ajuste de la potencia de aspiración

1. Regular la potencia de aspiración en el control de

aspiración. Servicio de limpieza

1. Colocar el conmutador de la boquilla para suelos en

una superficie resistente o en una alfombra.

2. Realizar la limpieza.

Desconexión del equipo

1. Desconectar el equipo en el interruptor principal.

2. Desenchufar el conector de red.

1. Vaciar el recipiente.

2. Limpie el interior y el exterior del equipo mediante

aspiración y lavado con un paño húmedo. Transporte 몇 PRECAUCIÓN Inobservancia del peso Peligro de lesiones y daños Tenga en cuenta el peso del equipo durante el transpor- te.

1. Al transportar el equipo en vehículos, asegúrelo pa-

ra evitar que resbale y vuelque conforme a las direc- tivas vigentes. Almacenamiento 몇 PRECAUCIÓN Inobservancia del peso Peligro de lesiones y daños Tenga en cuenta el peso del equipo para sualmacena- miento. El equipo solo se puede almacenar en interiores. Conservación y mantenimiento PELIGRO Peligro de choques eléctricos Lesiones al tocar piezas que conducen corriente Desconecte el equipo. Desconecte el conector de red. Limpieza del cesto del filtro permanente CUIDADO Peligro debido a la humedad del cesto del filtro per- manente Peligro de daños al equipo No colocar nunca el cesto del filtro permanente si está mojado.

1. Desbloquear y retirar el cabezal de aspiración.

2. Girar el cabezal de aspiración 180° y retirarlo.

3. Desbloquear y retirar el cesto del filtro permanente.

4. Si es necesario, limpiar el cesto del filtro permanen-

te (lavable) con agua corriente y dejar que se se- que.

5. Colocar el cesto del filtro permanente y encajarlo.

6. Colocar y bloquear el cabezal de aspiración.

Cambio de la bolsa de filtro

1. Desbloquear y retirar el cabezal de aspiración.

2. Retirar la bolsa filtrante de fieltro de la tubuladura de

aspiración. Figura D

3. Plegar la lengüeta de cierre y sellar la bolsa filtrante

la abertura de la bolsa de filtro completamente por encima de la salida de la tubuladura de aspiración.

5. Colocar y bloquear el cabezal de aspiración.

Sustitución del filtro de aire de salida Filtro de aire de salida: sustituirlo según sea nece- sario, pero al menos una vez al año.

1. Desbloquear y retirar la rejilla de salida de aire.

2. Retirar la carcasa del filtro de aire de salida.

3. Extraer el filtro de aire de salida de la carcasa del fil-

tro de aire de salida.

4. Colocar un filtro de aire de salida nuevo en la carca-

sa del filtro de aire de salida.

5. Colocar la carcasa del filtro de aire de salida.

6. Fijar y bloquear la rejilla de salida de aire.

Sustitución del filtro HEPA (accesorio adicional) Filtro HEPA: sustituirlo según sea necesario, pero al menos una vez al año.

1. Desbloquear y retirar la rejilla de salida de aire.

2. Extraer el filtro HEPA (accesorios especiales).

3. Insertar un filtro HEPA nuevo (accesorio especial).

4. Fijar y bloquear la rejilla de salida de aire.

Sustitución del filtro protector de motores

1. Desbloquear y retirar el cabezal de aspiración.

2. Girar el cabezal de aspiración 180° y retirarlo.

3. Desbloquear y retirar el cesto del filtro permanente.

4. Retirar el filtro protector de motores.

5. Colocar un filtro protector de motores nuevo.

6. Colocar el cesto del filtro permanente y encajarlo.

7. Colocar y bloquear el cabezal de aspiración.

Cambio del cable de red

1. Desenroscar y retirar la guía del cable de red.

2. Desatornillar y retirar la tapa del enrollador de ca-

3. Desenrollar el cable de red del enrollador de cables.

4. Desconectar y retirar el cable de red.Español 23

5. Enchufar el nuevo cable de red y colocarlo como se

muestra en la ilustración (descarga de tracción). Figura G

6. Girar el enrollador de cables 90° en el sentido con-

trario a las agujas del reloj, de modo que el cable de red quede ligeramente pretensado y, de este modo, quede bien apretado contra el pivote. Figura H

7. Colocar la tapa del enrollador de cables de forma

que el cable de red no quede aplastado. Fijar la ta- pa. Figura I

8. Enrollar el cable de red en el sentido de las agujas

9. Colocar y fijar la guía del cable de red.

Figura J Ayuda en caso de fallos PELIGRO Peligro de choques eléctricos Lesiones al tocar piezas que conducen corriente Desconecte el equipo. Desconecte el conector de red. El equipo se desconecta durante el funcionamiento. El termoprotector del motor ha respondido.

1. Revisar la presencia de obstrucciones en todas las

cesorios especiales).

5. Dejar enfriar la turbina del motor durante aproxima-

damente 30-40 minutos. Encender nuevamente el equipo. La turbina de aspiración no funciona

1. Comprobar el enchufe y el fusible de la alimentación

2. Comprobar el cable de red y el conector de red del

3. Encienda nuevamente el equipo.

La potencia de aspiración se reduce

1. Eliminar todas las obstrucciones de la boquilla aspi-

radora, del tubo de aspiración o de la manguera de aspiración.

2. Cambiar la bolsa filtrante de fieltro.

3. Limpiar el cesto del filtro permanente con agua co-

rriente y dejar secar.

4. Colocar/bloquear el cabezal de aspiración correcta-

5. Sustituir la manguera de aspiración defectuosa.

6. Sustituir el filtro protector de motores.

Salida de polvo durante la aspiración

1. Comprobar el alojamiento de la bolsa filtrante de

3. Colocar/bloquear el cabezal de aspiración correcta-

4. Limpiar el cesto del filtro permanente con agua co-

rriente y dejar secar.

5. Insertar un nuevo cesto del filtro permanente.

6. Colocar el filtro protector de motores correctamente

o sustituirlo. Servicio de postventa Si no se puede solventar el fallo, el Servicio de postven- ta debe comprobar el equipo. Garantía En cada país se aplican las condiciones de garantía in- dicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gra- tuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de posventa autorizado más próximo presen- tando la factura de compra. (Dirección en el reverso) Encontrará más información sobre la garantía (si está disponible) en el área de servicio de su página web lo- cal de Kärcher en "Downloads". Accesorios y repuestos Utilice únicamente accesorios y repuestos originales, estos garantizan un servicio seguro y fiable del equipo. Encontrará información sobre los accesorios y repues- tos en www.kaercher.com. Declaración de conformidad UE Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo así como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez. Producto: Aspirador en seco Tipo: 1.355-xxx Tipo: 1.527-xxx Directivas UE aplicables 2006/42/CE (+2009/127/CE) 2009/125/CE 2011/65/UE 2014/30/UE Normas armonizadas aplicadas EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Normas nacionales aplicadas

Reglamento(s) aplicado(s) 666/2013 Los abajo firmantes actúan en nombre y con la autori- zación de la junta directiva. Responsable de documentación: S. Reiser24 Español Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2020/10/01 Datos técnicos Reservado el derecho de realizar modificaciones técnicas. Kärcher T 10/1 (Adv/ HEPA) Kärcher T 15/1 (Adv/ HEPA) Conexión eléctrica Tensión de red V 220-240 220-240 Fase ~ 1 1 Frecuencia de red Hz 50-60 50-60 Clase de protección II II Entrada de potencia nominal W 500 500 Datos de potencia del equipo Contenido del Contenedor l 10 15 Volumen de aire (máx.) l/s 38 38 Baja presión (máx.) kPa (mbar) 18,5 (185) 18,5 (185) Peso y dimensiones Longitud x anchura x altura mm 430 x 255 x 370 430 x 255 x 420 Peso de servicio típico kg 6,6 6,9 Diámetro de la manguera de aspiración mm 35 35 Condiciones ambientales Temperatura ambiente (máx.) °C +40 +40 Valores calculados conforme a EN 60335-2-69 Nivel de presión acústica L

dB(A) 52 52 Inseguridad K

dB(A) 2 2 Intensidad acústica L

dB(A) 64 64 Nivel de vibraciones mano-brazo m/s

<2,5 <2,5 Inseguridad K m/s

0,2 0,2 Cable de red N.º del cable de red mm
