MANUAL DE USUARIO JV53 JIMMY

Lista de empaque Asamblea del cuerpo principal Conecte el calor del piso eléctrico contubo metálico Sostenga la cabeza del piso con la mano izquierda, use la mano derecha para insertar el tubo de metal verticalmente en la cabeza del piso, alinee con la aguja conductora, presione el asa hasta que se escuche un "clic". (Imagen 1) Atención:Mantenga la manija y la cabeza del piso en la misma dirección, La aguja conductora debe alinearse con el zócalo. Montaje de base de carga Fije la base de carga en la pared a través de los oricios de los tornillos, de modo que se pueda colocar la aspiradora de mano. (Imagen 2) Montaje de la batería y la aspiradora de manoLimpiado Conjunto de la batería: use una mano para sostener la aspiradora de mano, una mano para sostener la batería, alinee con la ranura de la guía, luego instale la batería hasta que se escuche el sonido de "clic". Tire con fuerza de la batería hacia abajo, si la batería permanece apretada, lo que signica que el conjunto de la batería está completo. (Imagen 3) Atención:Desmonte la batería de la máquina cuando no utilice la aspiradora durante mucho tiempo. Embale la máquina y almacénela en un lugar seco, evitando la luz solar directa o el ambiente húmedo.

Tubo metálico Orificio del tornillo Ranura Paquete de baterías Ranura de guía Base de carga Cabeza del piso eléctrico Cabeza del piso eléctrico

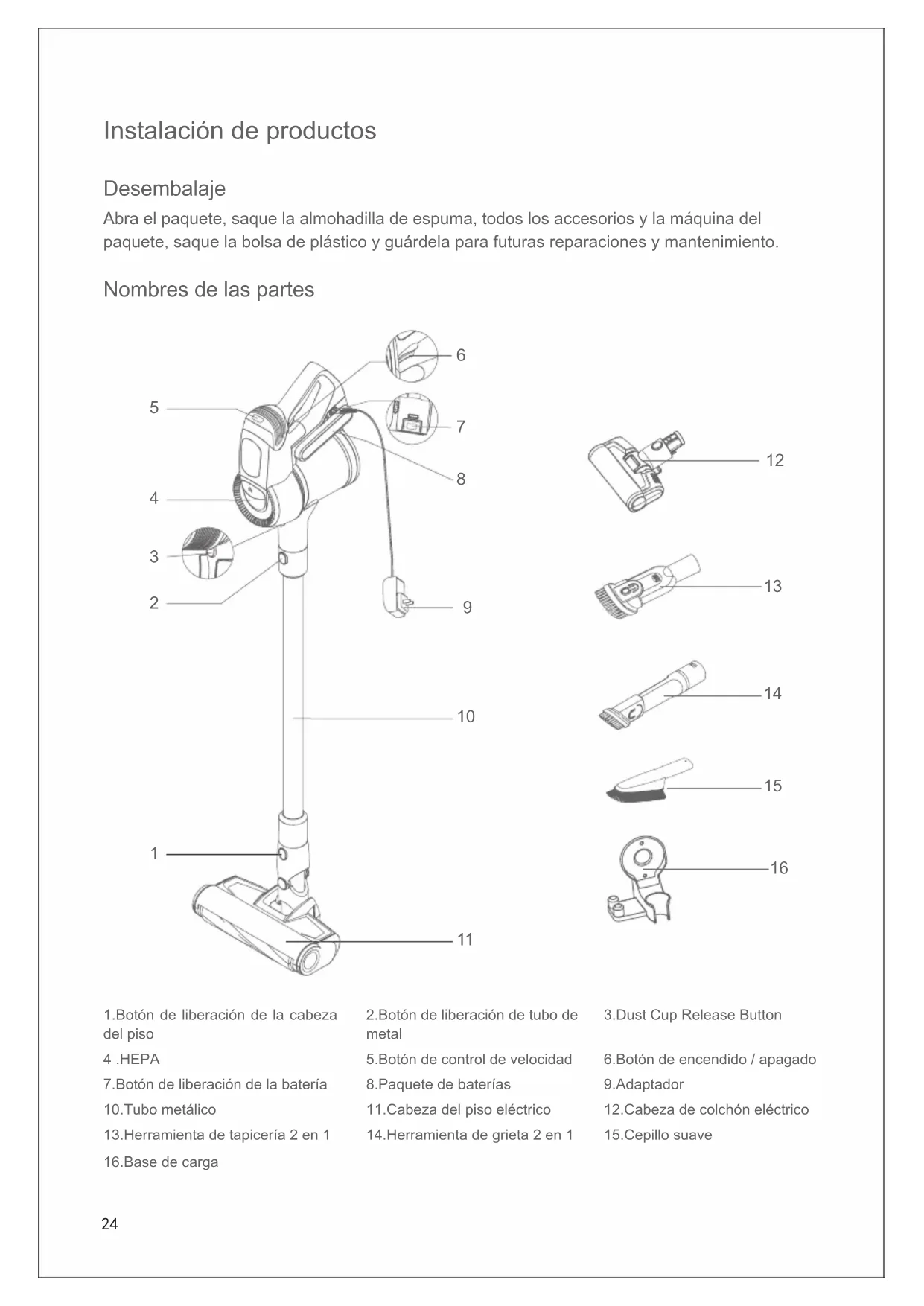

Nombre de partes Aspirador de mano Paquete de baterías Cabeza del piso eléctrico Cabeza de colchón eléctrico Herramienta de tapicería 2 en 1 Quantity 1 1 1 1 1 Herramienta de hendidura 2 en 1 Cepillo suave Base de carga Tubo metálico Adaptador Manual de instrucciones

Cuerpo principal Tubo metálico Cabezal electrico Herramienta de tapicería 2 en 1 Herramienta de tapicería 2 en 1 Herramienta de grieta 2 en 1 Base de carga Aspiradora de mano Aguja conductora Montdaje del cabezal eléctrico, el tubo de metal y la aspiradora de mano Primero, ensamble la cabeza del piso y el tubo de metal conductor según el método de montaje de la cabeza del piso eléctrico y el tubo de metal conductor. Segundo, alinee la aguja conductora del tubo de metal conductor con el tubo conductor de la boca de succión, empuje hacia arriba hasta que se escuche un "clic" (Imagen 4) Accesorios de montaje Para facilitar su uso, este producto está especialmente equipado con accesorios para la aspiradora de mano. La computadora de mano puede conectarse a diferentes herramientas para diferentes propósitos de limpieza. Conecte la aspiradora de mano con la herramienta de tapizado 2 en 1 Inserte el conector de la herramienta de tapicería 2 en 1 en la entrada de aire de mano hasta que quede bien ajustado. (Imagen 5) Atención:La aspiradora de mano también puede conectar los accesorios, tales como: herramienta para hendiduras 2 en 1, cepillo suave y cabezal de colchón eléctrico, el método de conexión es el mismo que la herramientapara tapizados 2 en 1. Accesorios de conexión con base de carga Fije la base de carga en una pared limpia, no la coloque en la pared húmeda como enla cocina. Después de que la tarea haya sido completada, colóquela en la base de carga.(Imágenes 6 y 7)

Uso de la aspiradora Cargando Atención:Cuando utilice la máquina por primera vez, la capacidad de la batería no está completa, debe colocar la máquina en la base de carga o sacar la batería para cargarla. La máquina se puede utilizar después de que la batería se haya cargado completamente. (Imagen 8) Cargue la aspiradora a tiempo cuando la carga de la batería sea insuficiente; Cuando el voltaje es demasiado bajo, para proteger la batería, el vacío se apagará automáticamente. En este momento, el vacío debe ser cargado. Durante la carga, la batería se puede sacar, cargarla a través del adaptador o colocar la máquina en la base de carga, y el indicador de carga se enciende en rojo. El aspirador se está cargando. Atención:Cuando utilice la aspiradora por primera vez, cargue completamente la batería y descargue completamente la batería antes de la segunda carga para aumentar la vida útil de la batería. JV53 El tiempo de carga es de aproximadamente 4-5 horas. Cuando el indicador de carga en la aspiradora manual cambia de rojo a verde, signica que la aspiradora está completamente cargada. Recomendamos seguir cargando por la mitad. De una hora a una hora, para que el efecto de carga sea mejor. Después de cargar, desenchufe el cargador para detener la carga. (Imagen 9) Uso del aspirador de mano Tome la aspiradora de mano de la base de carga, presione el botón de encendido / apagado para encender y apagar la aspiradora. El indicador verde se enciende, es el modo normal, presione el botón de control de velocidad para activar el modo fuerte, el botón de control de velocidad puede cambiar entre el modo fuerte y el modo normal fácilmente.

8-1 8-2 Luz indicadora Toma de carga Luz indicadora Botón de control de velocidad Boton de encendido / apagado Adaptador Adaptador28 Uso de la cabeza del piso eléctrico El cabezal eléctrico puede limpiar alfombras de pelo corto, pisos duros o baldosas.(Imagen 11) Atención:Cuando el cabezal eléctrico está funcionando, si el rodillo de cepillo dejó de correr debido a un gran bloqueo de objetos extraños o un enredo excesivo de la fibra, o si el niño colocó la mano accidentalmente en el rodillo de cepillo, el cabezal dejará de funcionar para proteger la seguridad personal y evitar daños al motor del cabezal. Uso de accesorios Herramienta de tapizado 2 en 1: adecuada para limpiar el polvo de la cama, el sofá, el alféizar de la ventana y la supercie de la mesa. (Imagen 12) Herramienta de hendidura 2 en 1: adecuada para limpiar grietas, esquinas y otras zonas estrechas. (Imagen 13) Cepillo suave:adatta per la pulizia di mobili che hanno paura di grafare materiali come librerie e oggetti d'artigianato.(Imagen 14) Cabezal eléctrico del colchón: golpee y limpie el polvo, ácaros y alérgenos de los ácaros del sofá y la cama. (Imagen 15) Limpieza y reemplazo de piezas Atención: 1.El filtro HEPA está disponible para la venta en los distribuidores locales de aspiradoras.

2. Se recomienda limpiar la copa de polvo después

de cada uso; Cuando el depósito de polvo está lleno o el filtro HEPA está obstruido, debe limpiarse y reemplazarse si es necesario. El cepillo de suelo puede enredarse con el cabello después de un uso prolongado, debe limpiarse a tiempo para que el aspirador funcione de manera más eficiente. 11-211-1

Interruptor de la taza de polvo29 Limpieza de la taza de polvo y sistema de ltración Limpiar Copa de polvo Un interruptor de copa,Se puede verter en el vaso de polvo Polvo (Imagen 16) Presione con fuerza el botón de liberación de la copa de polvo, sostenga rmemente el cuerpo principal con la mano derecha, gire la copa de polvo en la dirección que se muestra en la imagen, retire la copa de polvo del cuerpo principal para limpiar más la copa de polvo. (Imagen 17) Limpiar el ltro Coloque rmemente el cuerpo principal, desbloquee y gírelo para rotar el sistema de , luego saque el sistema de ciclones HEPA y Grado 2 para limpiarlo. (Imagen 18) Fije la entrada HEPA, gire la cubierta HEPA en la misma dirección que se muestra en la imagen, separe la cubierta HEPA de la entrada HEPA, que se limpiará fácilmente. Después de limpiar y secar, volver a montar. (Imagen 19 y 20) Atención:La entrada debe estar completamente seca antes de la instalación de HEPA. Limpiar el cepillo eléctrico 1.Utilice el dedo para soltar el botón del rodillo del cepillo, saque la cubierta lateral del rodillo. 2.Saque un lado del rodillo de cepillo en la misma dirección que se muestra en la imagen, luego el rodillo de cepillo se puede sacar para limpiar.After cleaning and replacing, reassemble it. 3.Después de la limpieza o la sustitución, de acuerdo con el desguace.(Imagen 21)

Botón de liberación de la taza de polvo HEPA Cubierta Entrada HEPA Botón de liberación del cepillo Cubierta de brochas ciclones HEPA y Grado 230 Almacenamiento de la aspiradora Desmonte la cabeza del piso eléctrico y el tubo de metal Cuando almacene o limpie la aspiradora, si necesita desmontar el cabezal del piso eléctrico, presione el botón de liberación del cabezal del piso eléctrico, tire del tubo de metal hacia arriba. (Imagen 22) Desembale la batería Presione el botón de liberación de la batería, saque la batería. Coloque la batería en una bolsa de plástico y luego colóquela en un lugar seco. (Imagen 23) Desmonte la aspiradora de mano y el tubo de metal Primero, je la computadora de mano, presione el botón de liberación del tubo metálico y sáquelo. (Imagen 24) Almacenamiento de la máquina Saque la batería si la máquina no se usa durante mucho tiempo. Almacene la máquina en un lugar fresco y seco, evitando la luz solar directa o el ambiente húmedo.

Tubo metálico Botón de liberación de la cabeza del piso Botón de liberación de la batería Aspirador de mano Botón de liberación Tubo metálico31 Notas de seguridad Esta aspiradora está diseñada para uso doméstico. No lo utilice para nes comerciales o de otro tipo. Lea atentamente este manual de instrucciones antes de usar, guárdelo y guárdelo adecuadamente para usarlo en el futuro. No ponga la aspiradora cerca del fuego u otras instalaciones a altas temperaturas. No utilice ni almacene la máquina en condiciones extremas, por ejemplo, temperaturas extremas. Se recomienda utilizarlo en interiores a temperaturas entre 5°C y 40°C. Guarde la máquina en un lugar seco y evite la luz solar directa. Cargue completamente la batería antes del primer uso o después de un almacenamiento prolongado. Antes de usar la aspiradora, asegúrese de que el cepillo giratorio esté ensamblado; de lo contrario, podría ocasionar el bloqueo del ventilador del motor, lo que provocaría la quema del motor. No utilice la aspiradora para recoger detergente, aceite, escoria de vidrio, agujas, cenizas de cigarrillos, polvo húmedo, agua, fósforos, etc. No utilice la aspiradora para recoger partículas pequeñas como cemento, polvo de yeso, polvo de pared u objetos grandes como bolas de papel; de lo contrario, se producirán fallos de funcionamiento como el bloqueo y el desgaste del motor. Evite el bloqueo de la entrada de aire o del rodillo de cepillo, ya que podría causar una falla del motor. No vierta ni salpique agua u otros líquidos en la máquina para evitar cortocircuitos y quemar la máquina. Si el cepillo no funciona, verique si el cepillo está enredado con pelo u otra bra larga, límpielo a tiempo. Cuando almacene la máquina durante mucho tiempo, asegúrese de que la batería esté completamente cargada antes de guardarla y cárguela al menos cada tres meses. Desenchufe el cargador para limpiar o reparar la máquina. Sostenga el cargador al enchufarlo o desenchufarlo, y no tire del cable de carga. Use un paño seco para limpiar la máquina. Líquidos como la gasolina, el alcohol, el diluyente de laca causarán grietas o decoloración del color y no se pueden usar. Si la máquina no está funcionando después de cargarla por completo, debe revisarla y repararla en nuestra ocina designada, no desmonte la máquina por su cuenta.32 Síntomas Posibles causas Soluciones El motor no esta funcionando La batería no tiene energía Cargar la aspiradora El motor no esta funcionando Tubo de metal, piso eléctrico, batería no ensamblada correctamente al cuerpo principal Compruebe que los accesorios estén correctamente montados en el cuerpo principal Succión baja La taza de polvo esta llena Tirar el polvo de la copa de polvo Succión baja HEPA está bloqueado por el polvo Limpie o reemplace HEPA Eliminación de fallos Verique los siguientes problemas antes de enviarlos a las ocinas de reparación designadas. Atención:Si se produjeron otras fallas que necesiten herramientas profesionales para evitar peligros, el fabricante, otras oficinas de mantenimiento o profesionales de oficinas similares deben reparar o reemplazar la máquina. Cuando deseche la máquina, presione el botón para liberar la batería, saque la batería, asegúrese de que la máquina esté desconectada de la alimentación y manejada correctamente. No tirar al fuego, al agua o al suelo. Si la fuga de líquido de la batería toca su piel o su ropa, lávela con agua; si siente alguna molestia, vaya al hospital inmediatamente. No utilice baterías no originales, evitando daños en la máquina y problemas de seguridad. Evite usar la aspiradora para recoger objetos fácilmente bloqueables, como: bolsas de plástico, papel dulce, papel grande, que podría afectar la función e incluso provocar una falla de trabajo. Limpie la materia extraña en la cabeza del piso a tiempo, entonces funcionará normalmente. El paquete de baterías desechado debe ser reciclado de manera segura, no lo deseche de manera casual. Succión baja Manguera del cabezal del piso o rodillo del cepillo bloqueado Limpiar la cabeza del piso El indicador de carga no se volvió rojo durante la carga La batería no está bien ensamblada Vuelva a armar la batería Tiempo de ejecución corto después de la carga Batería no cargada completamente Siga las instrucciones del manual para cargar completamente la batería Tiempo de ejecución corto después de la carga Envejecimiento de la batería Reemplace una batería nueva33 Especicación de producto Parámetros técnicos No de Modelo JV53 Tensión nominal 21.6V Potencia nominal 425W Voltaje de entrada del adaptador 100-240V

50/60Hz 0.5A Voltaje de salida del adaptador 25V 600mA Modelo No de Cabezal Eléctrico T-EB110 Potencia nominal de la cabeza de piso eléctrica 30W Modelo no de cabezal de colchón eléctrico T-CS6.0 Potencia nominal de la cabeza del colchón eléctrico

Capacidad de la batería 2500mAh Horas de carga 4h-5h Diagrama de circuito El cargador 6 pcs Batería de Litio Tablero de protección de la batería de litioPlaca adaptadora 1Placa adaptadora 2Tablero de control de velocidadInterruptor de la máquinaMotor de cabeza de piso Motor aspirador

100-240V ～34 Desechado La máquina, los accesorios y el embalaje deben clasicarse para un reciclaje respetuoso con el medio ambiente. No deseche la máquina en la basura doméstica! Solo para países de la EC: De acuerdo con la Guía Europea 2012/19 / UE, las máquinas que ya no son utilizables, y de acuerdo con la Guía Europea 2006/66 / CE, las baterías / paquetes defectuosos o usados, deben recolectarse por separado y desecharse de manera ambientalmente correcta . Paquetes de baterías / baterías: Las baterías integradas solo pueden ser retiradas para su eliminación por personal calicado. Abrir la carcasa de la carcasa puede dañar o destruir la máquina. No deseche los paquetes de baterías / baterías en la basura doméstica, fuego o agua. Los paquetes de baterías / baterías deben, si es posible, descargarse, recolectarse, reciclarse o desecharse de manera respetuosa con el medio ambiente. Sujeto a cambios sin previo aviso. Informaciones de garantía Este producto tiene un año de garantía para la máquina y 6 meses de garantía para el servicio de la batería a partir de la fecha de compra. Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modicaciones al aparato comprado, las actividades de limpieza, las consecuencias del uso indebido o el daño por parte del comprador o de una tercera persona, el daño que puede atribuirse a circunstancias externas o las baterías. Fabricante Kingclean Electric Co., Ltd Dirección No.1 Calle Xiangyang, Distrito Nuevo Suzhou, Provincia de Jiangsu 215009, China Información del fabricante35 L'installazione del prodotto Disimballaggio Aprire l’imballaggio, estrarre la gommapiuma, gli accessori e l’apparecchio , rimuovere il sacchetto di plastica e conservarla per usi futuri. Vocabolario 1.Pulsante di rilascio della spazzola 4 .Filtro HEPA 7.Pulsante di rilascio della batteria 10.Tubo metallico conduttivo 13.2-in-1 Bocchetta per tappezzeria 16.Supporto di ricarica 2.Pulsante di rilascio del tubo metallico conduttivo 5.Pulsante di controllo della velocità 8.Pacco batteria 11.Spazzola elettrica 14.2-in-1 Bocchetta per fessure 3.Pulsante di rilascio del contenitore della polvere 6.Pulsante On/off 9.Adattatore 12.Spazzola elettrica anti-acari 15.Pennello morbido
