BEDIENUNGSANLEITUNG JV53 JIMMY

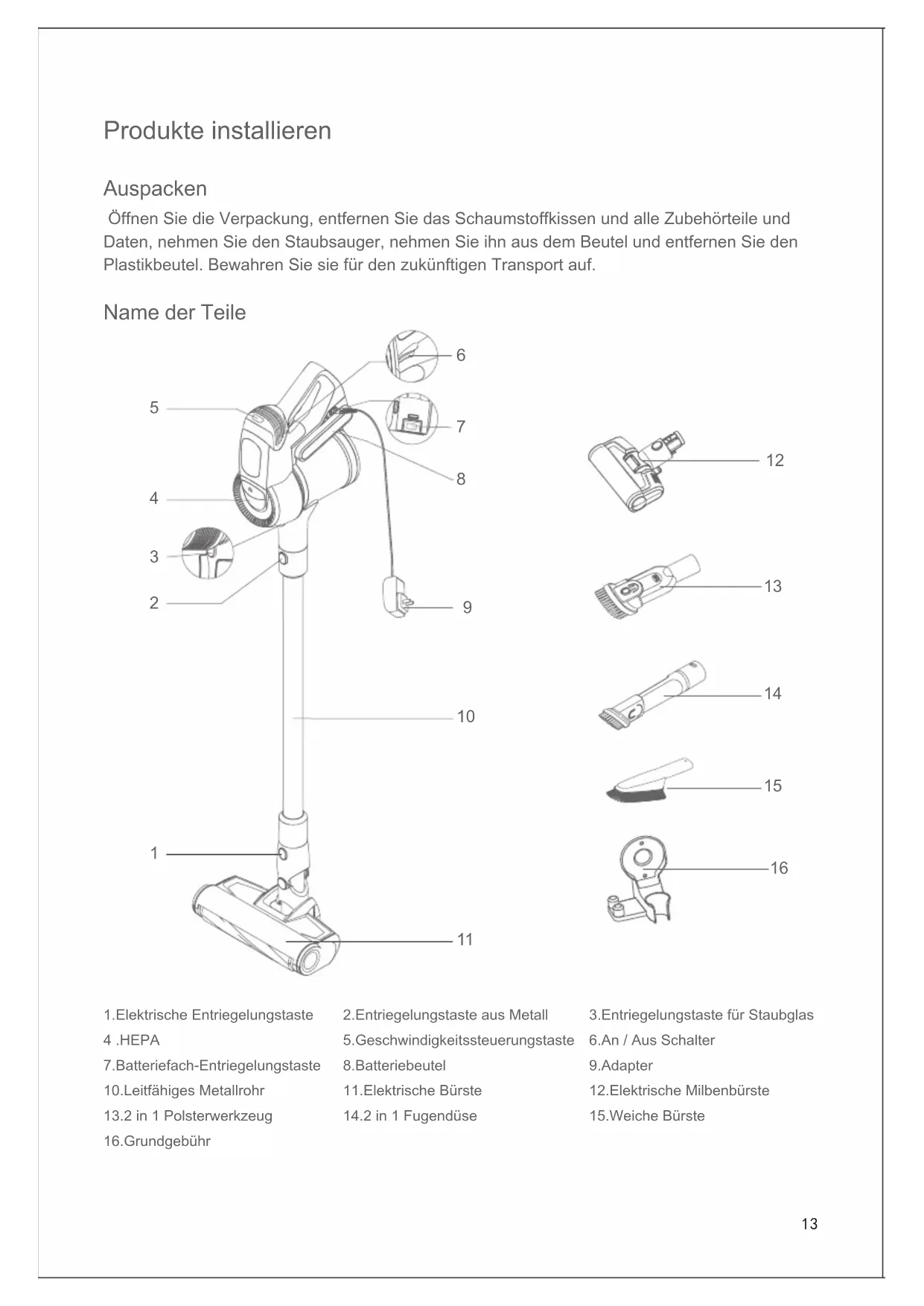

13.2 in 1 Polsterwerkzeug

16.Grundgebühr 2.Entriegelungstaste aus Metall 5.Geschwindigkeitssteuerungstaste 8.Batteriebeutel 11.Elektrische Bürste

3.Entriegelungstaste für Staubglas 6.An / Aus Schalter 9.Adapter 12.Elektrische Milbenbürste 15.Weiche Bürste

Packliste Montage von Maschine Montage der elektrischen Bürste des Metallrohrs Halten Sie die Bürste mit der linken Hand in die angegebene Richtung. Führen Sie die Bürstenbefestigungsöffnung mit der rechten Hand senkrecht unter dem leitfähigen Metallrohr in den Bürstenkopf ein, richten Sie sie mit der leitfähigen Nadel aus, drücken Sie der Griff, bis ein "Tac" zu hören ist und die Installation abgeschlossen ist. (Abbildung 1) Achtung:Halten Sie den Griff und die Bürste in die gleiche Richtung. Die leitfähige Nadel sollte auf die Buchse ausgerichtet sein. Montage von Grundgebühr Befestigen Sie die Ladestation durch die Schraubenlöcher an der Wand, um den Handstaubsauger zu platzieren. (Abbildung 2) Montage des Batteriesacks und des Handstaubsaugers Einsetzen des Akkusacks: Halten Sie das Handvakuum mit einer Hand und den Akkusack mit der anderen Hand, richten Sie es an der Führungsrille aus und bringen Sie die Akkufachabdeckung in Pfeilrichtung wie gezeigt an. Ziehen Sie den Batteriebeutel fest nach unten und der Deckel lässt sich nicht los, nachdem Sie das Tac-Geräusch gehört haben. Dies bedeutet, dass der Akku vollständig eingesetzt ist (Abbildung 3).

Metallrohr Schraubenloch Rille Batterietasche Führungsn Grundgebühr Elektrische Leitfähige

Name des Teils Handstaubsauger Batteriebeutel Elektrische Bürste Elektrische Milbenbürste 2 in 1 Polsterwerkzeug Menge 1 1 1 1 1 2 in 1 Fugendüse Weiche Bürste Grundgebühr Leitfähiges Metallrohr Adapter Bedienungsanleitung

Hauptteil Metallrohr Elektrische Bürste 2-in-1- Polsterungswerkz 2-in-1- Polsterungswerk 2-in-1- Spaltwerkzeug Grundgebühr Handstaubsauge Leitfähige Nadel Achtung:Zerlegen Sie den Batteriebeutel, wenn der Staubsauger längere Zeit nicht benutzt wird, verpacken Sie das Gerät und lagern Sie es an einem trockenen Ort, nicht in direktem Sonnenlicht oder nass. Montage der elektrischen Bürste, des leitfähigen Metallrohrs und des Handstaubsaugers Montieren Sie zuerst die elektrische Bürste und das leitfähige Metallrohr gemäß der Montageart der elektrischen Bürste und des leitfähigen Metallrohrs. Zweitens: Richten Sie die leitfähige Nadel des leitfähigen Metallrohrs am leitfähigen Hubrohr des Saugmunds aus und drücken Sie sie nach oben, bis Sie ein "Tac" hören. (Abbildung 4) Montage von Zubehör Für eine einfache Handhabung ist dieses Produkt speziell mit Zubehör für den Handstaubsauger ausgestattet. Wenn Sie den Handstaubsauger verwenden, können Sie das Zubehör direkt an Ihre Bedürfnisse anschließen. Handvakuumanschluss und 2-in-1- Polsterungswerkzeug Richten Sie den runden Adapter des 2-in- 1-Polsterwerkzeugs mit dem Saugnapf des Handsaugers aus und setzen Sie ihn wie gezeigt in die Aus-Position (Abbildung 5). Achtung:Handstaubsauger können auch direkt an das Zubehör angeschlossen werden: 2-in-1-Spaltwerkzeug, Weiche Bürste und elektrische Milbenbürste. Die Anschlussmethode ist dieselbe wie beim 2-in-1- Polsterungswerkz. Zubehör mit der Ladestation verbinden Befestigen Sie die Ladestation an einer geeigneten Wand. Befestigen Sie die nasse Wand nicht wie in der Küche. Legen Sie sie anschließend auf die Ladestation. (Abbildungs 6 und 7)

Verwenden des Staubsaugers Last Achtung:Wenn Sie dieses Produkt zum ersten Mal verwenden, ist die Akkukapazität nicht voll. Es muss das Gerät auf die Ladestation gestellt werden, oder Sie müssen den Akku aus dem Akku nehmen, um es aufzuladen. Es kann verwendet werden, wenn der Akku vollständig aufgeladen ist (Abbildung 8) Laden Sie den Staubsauger rechtzeitig auf, wenn der Akku des Staubsaugers nicht ausreicht. Wenn die Spannung zu niedrig ist, wird das Vakuum automatisch abgeschaltet, um den Akku zu schützen. Jetzt muss der Akku aufgeladen werden. Während des Ladevorgangs können Sie den Akkufach herausnehmen, ihn mit einem Adapter auaden oder das Gerät auf die Ladestation stellen. Die Ladeanzeige leuchtet rot und der Staubsauger wird aufgeladen. Achtung:Wenn Sie den Staubsauger zum ersten Mal verwenden, laden Sie den Akku vollständig auf und entladen ihn vor dem zweiten Aufladen vollständig, um die Lebensdauer des Akkus zu verlängern. Die Ladezeit von JV 53 beträgt etwa 4-5 Stunden,wenn die Ladeanzeige des Handstaubsaugers von rot auf grün wechselt, bedeutet dies, dass der Staubsauger voll aufgeladen ist. Wir empfehlen, dass Sie den Akku eine halbe bis eine Stunde lang laden, um den Ladeeffekt zu verbessern. Trennen Sie nach dem Auaden das Ladegerät, um den Ladevorgang zu beenden. (Abbildung 9) Verwendung des Handstaubsaugers Entfernen Sie den Handsauger von der Ladestation, drücken Sie den Ein- / Ausschalter, um den Staubsauger ein- und auszuschalten. Die grüne Anzeige leuchtet nach dem Start auf, es ist die niedrige Geschwindigkeit. Drücken Sie die Geschwindigkeitssteuerungstaste, um auf hohe Geschwindigkeit umzuschalten. Die Geschwindigkeitssteuerungstaste ermöglicht den einfachen Wechsel zwischen dem starken Modus und der normale Modus. (Abbildung 10)

"Rot" bedeutet aufladen "Grün" bedeutet vollständig

8-1 8-2 Licht anzeigen Grundgebühr Ladesteckdose Licht anzeigen Geschwindigkeitssteuerungstaste An / aus-Schalter Adapter Adapter17 Verwendung der elektrischen Bürste Die elektrische Bürste kann den Teppich mit kurzen Haaren oder harten Bodeniesen reinigen. (Abbildung 11) Achtung:Wenn die elektrische Bürste funktioniert, wenn die Bürstenwalze aufgrund eines großen Fremdkörpers oder übermäßiger Verflechtung von Fasern nicht mehr funktioniert oder sogar das Kind versehentlich seine Hand in die Bürstenwalze steckt, wird dies die Bürste hört auf zu arbeiten, um die persönliche Sicherheit zu schützen und Schäden am Bürstenmotor zu vermeiden. Verwendung von Zubehör 2-in-1-Polsterungswerkzeug: Geeignet zum Reinigen von Demodex und Staub vom Bett, Sofa. (Abbildung 12) 2-in-1-Flachspaltwerkzeug: Geeignet zum Reinigen von Spalten, Ecken und anderen engen Bereichen.(Abbildung 13) Weiche Bürste: Geeignet zum Reinigen von Möbeln, die keine Kratzer aufweisen, z. B. Bücherregale und Kunsthandwerk. (Abbildung 14) Elektrobürste: Schlagen und reinigen Sie den Demodex und Staub in den Milben und Milbenallergenen des Sofas und des Betts mit der Walzenbürste (Abbildung 15). Reinigung und Austauschen von Teilen Achtung:

1. Der HEPA-Filter kann in lokalen Staubsaugern

2. Es wird empfohlen, den Staubbecher nach jedem

Gebrauch zu reinigen. Wenn der Staubbehälter voll ist oder der HEPA-Filter verstopft ist, muss er gereinigt und bei Bedarf ausgetauscht werden. Nach längerer Verwendung kann sich die elektrische Bürste im Haar verfangen Vakuum arbeitet effizientert. 11-211-1

Reinigung des Staubglases und des Filtersystems Reinigung des Staubglases Ziehen Sie den Ein- / Ausschalter der Staubschale nach unten, um den Staub in die Staubschale zu legen (Abbildung 16). Drücken Sie die Entriegelungstaste der Staubabdeckung fest, bringen Sie das Hauptgehäuse mit der rechten Hand an, drehen Sie den Staubbecher in die in der Abbildung gezeigte Richtung. Entfernen Sie die Staubglas- Komponente und das Hauptgehäuse, um das Glas zu reinigen.( Abbildung 17) Filterreinigung Befestigen Sie das Hauptgehäuse, entriegeln Sie und drehen Sie die HEPA- und Grade 2-Zyklonkomponenten in Richtung (Abbildung 18). Entfernen Sie anschließend die HEPA- und Grade 2-Zyklonkomponenten zur Reinigung. Sichern Sie den HEPA-Einlass, drehen Sie den HEPA-Deckel in die gleiche Richtung wie das Foto, um den HEPA-Deckel vom HEPA- Einlass zu trennen. Der HEPA-Einlass kann leicht gereinigt werden. Nach dem Reinigen oder Trocknen (falls erforderlich ersetzen), die Montage in umgekehrter Reihenfolge durchführen und erneut verwenden (Abbildungs 19 und 20). Achtung:Der HEPA-Einlass muss vor der Installation vollständig getrocknet sein. Reinigung der elektrischen Bürste

1. Lösen Sie mit dem Finger den Rollenknopf in

Pfeilrichtung und ziehen Sie die seitliche Abdeckung der Rolle heraus.

2. Entfernen Sie eine Seite der Bürstenrolle in

derselben Richtung wie in der Abbildung und entfernen Sie sie dann zum Reinigen aus der Nut.

3. Nach dem Reinigen und Austauschen die Montage

in umgekehrter Reihenfolge durchführen. (Abbildung 21)

Entriegelungstaste für Staubbecher HEPA HEPA- Abdeckung Einlass-HEPA- Abdeckung Grade 2-Zyklonkomponenten

Staubbecherschalte19 21-1 21-2

Entriegelungs Abdeckblech für die Bürstenrolle Lagerung der Staubsauger Demontage der elektrischen Bürste und des Metallrohrs Wenn Sie den Beutel öffnen oder den Staubsauger reinigen und die Bürste demontieren möchten, drücken Sie die elektrische Entriegelungstaste, ziehen Sie den leitfähigen Metallschlauch in die Richtung und entfernen Sie ihn aus der Montageöffnung. (Abbildung 22) Demontage der Batterietasche Drücken Sie die Entriegelungstaste für den Akku, nehmen Sie den Akku heraus, legen Sie den Akku in einen Plastikbeutel und platzieren Sie ihn (Abbildung 23). Demontage von Handvakuum und leitfähigem Metallrohr Bringen Sie zuerst das Handstaubsauger an, drücken Sie die Entriegelungstaste am Metallrohr und entfernen Sie es in Richtung. (Abbildung 24) Lagerung der Maschine Zerlegen Sie den Batteriebeutel, wenn der Staubsauger längere Zeit nicht benutzt wird, verpacken Sie das Gerät und lagern Sie es an einem trockenen Ort, nicht in direktem Sonnenlicht oder nass.

Metallrohr Bodenkopfentriegelungstaste Akku- Entriegelungstaste Handstaubsauger Entriegelungstaste aus Metall Metallrohr20 Sicherheitshinweise Dieser Staubsauger ist für den Heimgebrauch konzipiert. Verwenden Sie es nicht für kommerzielle oder andere Zwecke. Bitte lesen Sie dieses Handbuch vor der Verwendung sorgfältig durch und bewahren Sie es für eine spätere Verwendung auf. Stellen Sie den Reiniger nicht in der Nähe von Feuer oder anderen Orten bei hohen Temperaturen auf. Verwenden und lagern Sie das Gerät nicht unter extremen Bedingungen, wie z. B. extremen Temperaturen und Umgebungen zwischen 5 und 40 ° C. Stellen Sie das Gerät an einem trockenen Ort auf und vermeiden Sie lange Sonneneinstrahlung. Laden Sie den Akku vollständig auf, bevor Sie den neuen Akku oder den ersten Gebrauch nach einer langen Lagerzeit verwenden. Vergewissern Sie sich vor der Verwendung des Staubsaugers, dass die Bürstenwalze installiert ist. Andernfalls kann es zu Verstopfungen des Motorlüfters und Motorschäden kommen. Verwenden Sie den Staubsauger nicht zum Aufnehmen von Reinigungsmitteln, Öl, Glasschlacke, Nadel, Zigarettenasche, nassem Staub, schmutzigem Wasser, Streichhölzern usw. Verwenden Sie den Staubsauger nicht zum Aufsaugen von winzigen Partikeln, z. B. Zement, Gipspulver, Wandpulver oder großen Gegenständen wie Papierkugeln. Andernfalls können Staubsauger verstopfen und der Staubsauger beschädigt werden. Blockieren Sie den Lufteinlass oder die Bürste nicht, wenn Sie das Absauggerät verwenden, da dies zu Motorschäden führen kann. Verschütten oder spritzen Sie kein Wasser oder andere Flüssigkeiten in die Maschine, um einen Kurzschluss der Maschine zu vermeiden. Wenn sich die Bürstenrolle nicht dreht, prüfen Sie, ob sich Haare oder andere lange Fasern darin verfangen haben

Wenn Sie das Gerät längere Zeit lagern, vergewissern Sie sich, dass der Akku vollständig aufgeladen ist, und laden Sie das Gerät mindestens alle drei Monate auf. Ziehen Sie das Ladegerät aus der Steckdose, um den Staubsauger zu reinigen oder zu reparieren, halten Sie den Batteriebeutel fest und berühren Sie nicht das Wasser oder andere leitfähige Materialien. Verwenden Sie zum Reinigen der Maschine ein trockenes Tuch. Verwenden Sie kein Benzin, Alkohol oder Verdünner. Andernfalls kann der Deckel reißen oder sich verfärben. Wenn das Gerät nach der vollständigen Auadung nicht in Betrieb ist, muss es an unserem angegebenen Ort überprüft und repariert werden. Nehmen Sie das Gerät nicht ohne Erlaubnis auseinander.21 Phänomene Mögliche Ursachen Lösungen Der Motor funktioniert nicht Der Akku hat keinen Strom Charge the vacuum cleaner Der Motor funktioniert nicht Metallrohr, elektrische Bürste, Batteriebeutel und Handstaubsauger sind nicht ordnungsgemäß zusammengebaut Check the accessories are assembled correctly to the mainbody Geringe Ansaugung Der Staubbecher ist voll Leeren Sie den Staubbehälter Geringe Ansaugung HEPA ist durch Staub blockiert HEPA reinigen oder ersetzen Fehlerbehebung Überprüfen Sie die folgenden Punkte, bevor Sie an den angegebenen Reparaturdienst senden. Achtung:Wenn ein anderes Produkt ausfällt, sind professionelle Werkzeuge erforderlich, um eine Gefahr zu vermeiden. Die Maschine muss von einem Fachmann des Herstellers, dem Wartungsdienst oder einem ähnlichen Service des Herstellers repariert oder ausgetauscht werden. Wenn Sie das Gerät verlassen, drücken Sie die Entriegelungstaste am Batteriebeutel, nehmen Sie es heraus. Vergewissern Sie sich, dass das Gerät vom Stromnetz getrennt und richtig gehandhabt wird. Werfen Sie es nicht in Feuer, Wasser oder Erde. Wenn Flüssigkeit aus der Batterie ausläuft, die Ihre Haut oder Ihre Kleidung berührt, waschen Sie sie mit Wasser aus. Wenn Sie Schaden erleiden, gehen Sie sofort ins Krankenhaus. Verwenden Sie nicht den nicht originalen Batteriebeutel, um Schäden am Gerät und Sicherheitsproblemen zu vermeiden. Verwenden Sie den Staubsauger nicht, um leicht verstopfte Gegenstände zu absorbieren, z. B. Plastiktüten, Bonbonpapier, schweres Papier, das den Betrieb des Staubsaugers beeinträchtigen könnte, oder sogar die Arbeit. Reinigen Sie die Fremdkörper rechtzeitig von der Staubsaugerbürste, und sie kann normal funktionieren. Der aufgegebene Akku muss sicher recycelt werden und darf nicht nach Belieben entsorgt werden. Geringe Ansaugung Das Windrohr der Bürste oder Walze ist blockiert Reinigen Sie den Staub von der elektrischen Bürste Ladeanzeige blinkt während des Ladevorgangs nicht (Rot zeigt die Ladung an) Die Batterietasche ist nicht gut zusammengebaut Prüfen Sie, ob die Batterietasche richtig installiert ist Kurze Nutzungsdauer nach dem Auaden Der Akku ist nicht vollständig aufgeladen Laden Sie den Akku vollständig gemäß der Bedienungsanleitung auf Kurze Nutzungsdauer nach dem Auaden Alterung der Batterie Bei dem Akku handelt es sich um ein leicht zu konsumierendes Produkt, das Sie an einem dafür vorgesehenen Standort erwerben können.22 Produktspezikationen Technischer Parameter Modell JV53 Nennspannung 21.6V Nennleistung 425W Eingangsspannung des Adapters 100-240V

50/60Hz 0.5A Ausgangsspannung des Adapters 25V 600mA Modell der elektrischen Bürste T-EB110 Nennleistung der elektrischen Bürste 30W Modell der elektrischen Bürste T-CS6.0 Nennleistung der elektrischen Bürste 5W Batteriekapazität 2500mAh Ladezeit 4h-5h Ausfüherung der Elektrik Adapter 6 Lithiumbatterien Lithium-Batterie-SchutzplatineAdapterplatte 1 Adapterplatte 2Tastatur für die Geschwindigke-itssteueMaschine-nschalterBürstenmotor Motor des Staubsaugers

100-240V ～23 Entsorgung Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden. Bitte entsorgen Sie diese Maschine nicht im Hausmüll! Nur für EU-Länder: Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Gerät und gemäß EU-Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und auf umweltfreundliche Weise entsorgt werden. Akkupakete/Akkus: Entnahme von integrierten Akkus für Entsorgung darf nur von qualiziertem Personal durchgeführt werden. Öffnen der Gehäuseschale kann die Maschine beschädigen oder zerstören. Bitte entsorgen Sie die Akkupakete/Akkus nicht im Hausmüll, Feuer oder Wasser! Die Akkus sollten möglicherweise entlädt, versammelt, recycelt werden oder auf umweltfreundliche Weise entsorgt werden. Änderungen vorbehalten. Garantie Dieses Produkt genießt eine einjährige Garantie für die Maschine und eine sechs-Monatige Garantie für die Akkus ab Kaufdatum. Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen oder Schäden vom Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare oder die von den Akkus verursachte Schäden. Hersteller Kingclean Electric Co., Ltd Adresse No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu 215009, China Herstellerinformationen24 Instalación de productos Desembalaje Abra el paquete, saque la almohadilla de espuma, todos los accesorios y la máquina del paquete, saque la bolsa de plástico y guárdela para futuras reparaciones y mantenimiento. Nombres de las partes 1.Botón de liberación de la cabeza del piso 4 .HEPA 7.Botón de liberación de la batería 10.Tubo metálico 13.Herramienta de tapicería 2 en 1 16.Base de carga 2.Botón de liberación de tubo de metal 5.Botón de control de velocidad 8.Paquete de baterías 11.Cabeza del piso eléctrico 14.Herramienta de grieta 2 en 1 3.Dust Cup Release Button 6.Botón de encendido / apagado 9.Adaptador 12.Cabeza de colchón eléctrico 15.Cepillo suave

"Rot" bedeutet aufladen "Grün" bedeutet vollständig
